Медные и алюминиевые.

Видео пособие. Подробная инструкция в фотографиях.

Содержание:

  • Особенности соединения медного и алюминиевого проводов
  • Соединительные изолирующие зажимы
  • Винтовые клеммники и распределительные коробки
  • Как соединить провода — Видео
  • Самозажимные клеммники и разветвители
  • Зажимные разветвители
  • Электрические соединители с врезным контактом
  • Соединительные гильзы для проводов большого тока

   Проблема соединения проводов хотя бы раз в жизни возникала у каждого человека. При этом данная продукция представлена в достаточно широком ассортименте: алюминиевые и медные, одножильные и многожильные, компьютерные и телефонные, силовые и нагревательные. Они рассчитаны на разную нагрузку и требуют особых подходов при работе. Возникает вопрос: как правильно соединять провода?

   Главное требование, чтобы была обеспечена надежная изоляция и длительный срок службы.

Особенности соединения алюминиевого и медного проводов

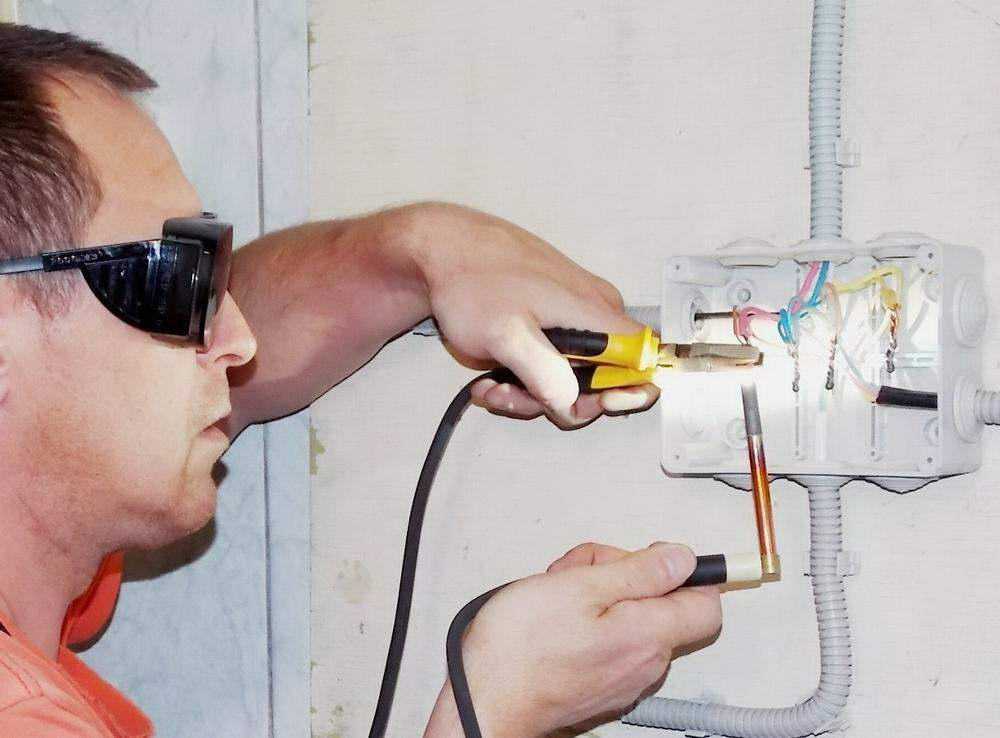

   Традиционные скрутки далеко не всегда способны обеспечить нужный результат. Особенно в случае соединения медного и алюминиевого провода.

   Перед тем как соединить провода, следует познать то, что алюминий со временем окисляется. В результате поверхностный слой имеет большее сопротивление и начинает греться. Температурный коэффициент расширения у алюминия выше, чем у меди. При одной и той же температуре нагрева ему требуется больше места.

   В результате через некоторое количество циклов нагревания и охлаждения контакт ослабнет настолько, что может произойти перегрев и обрыв соединения. Такая ситуация недопустима с точки зрения безопасности.

Насчитывается несколько основных разновидностей приспособлений для соединения проводов:

  • Соединительные изолирующие зажимы;
  • Винтовые клеммники и распределительные коробки или колодки;
  • Самозажимные клеммники и разветвители;
  • Зажимные разветвители;
  • Электрические соединители с врезным контактом;
  • Соединительные гильзы и наконечники.

Их практическое применение требует разных подходов и инструмента.

Соединительные изолирующие зажимы

Соединительно изолирующие зажимы для соединения проводов — Фото

   Соединительные изолирующие зажимы или попросту колпачки СИЗ обеспечивают одновременную изоляцию и фиксацию контакта. Применяется исключительно для одножильных проводов.

   Перед тем как соединить провода, их концы скручиваются по часовой стрелке. Внутри колпачка имеется винтовая пружина, сжимающая провода по мере надевания. Зажим накручивается на место контакта также по часовой стрелке.

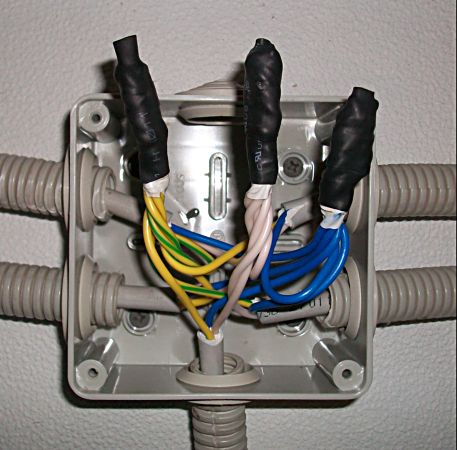

Соединение проводов с помощью СИЗ — Фото

Винтовые клеммники и распределительные коробки

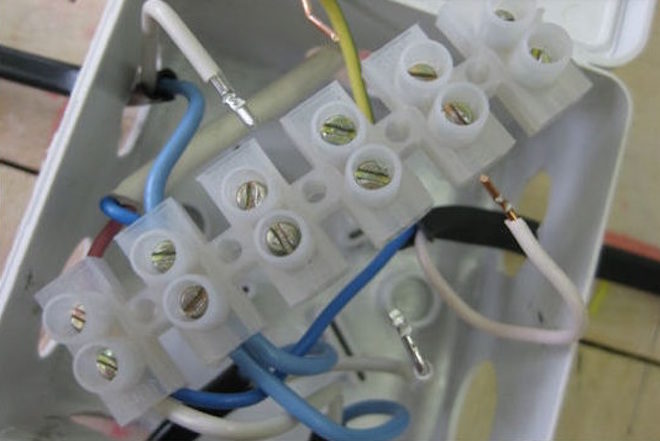

Как правильно соединить провода через клеммник — Фото

   Винтовые клеммники используются для соединения медных проводов. Алюминий достаточно мягкий и пластичный материал. При постоянном давлении он деформируется. В результате со временем контакт ослабнет и начнет греться.

   Кроме того, винтовые клеммники не применяются для многожильных проводов. Тонкие жилы рвутся от неравномерной нагрузки и трения. Это необходимо знать, чтобы понимать, как правильно соединять провода.

   На практике провод вставляется в латунную гильзу клеммника и зажимается винтом. Для качественного соединения под каждое сечение провода необходимо подбирать размер отверстий приспособления.

   Следует учитывать, что при слишком большом усилии латунная гильза может лопнуть.

Винтовые зажимные коробки для соединения многожильных проводов — Фото

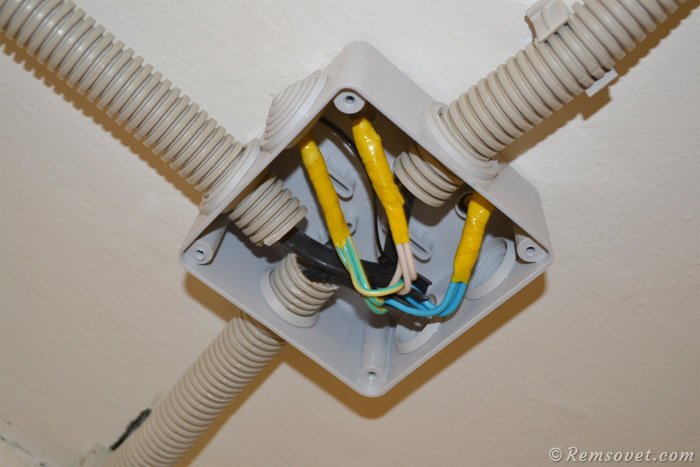

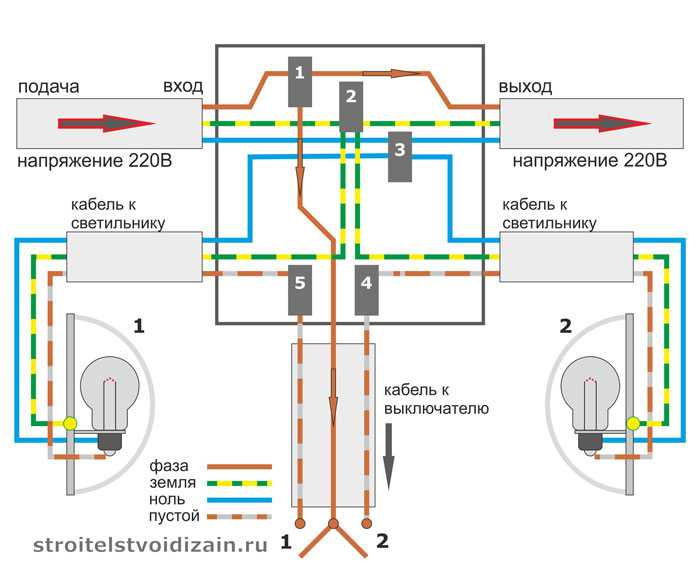

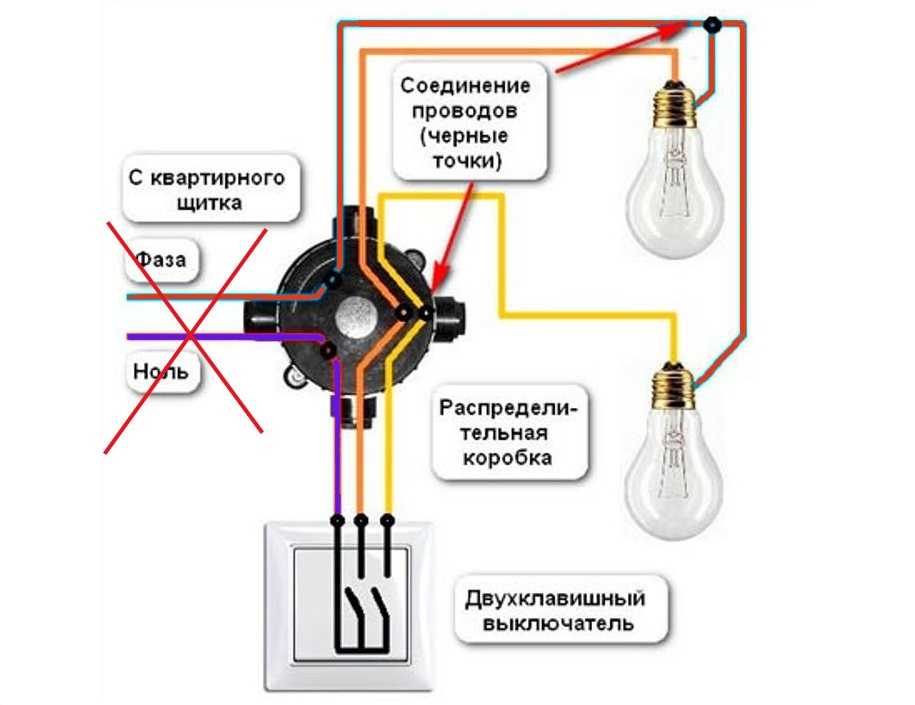

   В винтовой распределительной коробке место контакта также зажимается при помощи винтов. Она подходит для соединения алюминиевых и многожильных проводов. Это возможно благодаря некоторым конструктивным отличиям колодок от клеммников. Конец провода зажимается между двумя пластинами. При этом верхняя имеет поверхность, позволяющую увеличить поверхность контакта.

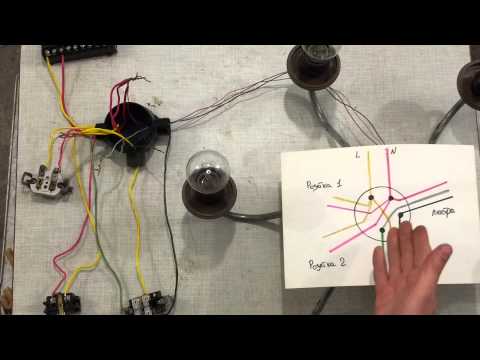

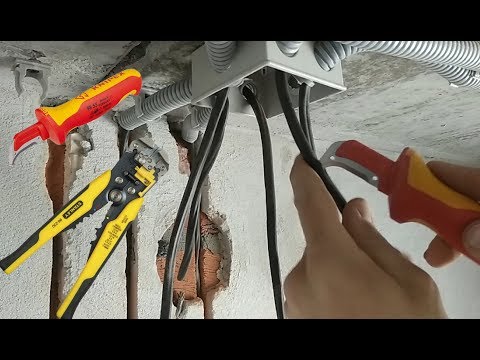

Как соединить провода — Видео

Самозажимные клеммники и разветвители

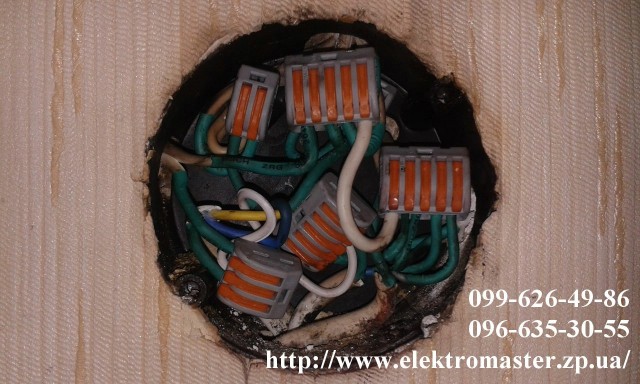

Самозажимные клемники wago для соединения проводов — Фото

   Самозажимные клеммники и разветвители предназначены для соединения только одножильных проводов из меди или алюминия. Ими можно надежно соединять два этих материала между собой. Это одноразовые изделия. В их конструкции предусмотрена прижимная пластина, которая обеспечивает плотный контакт конца провода с шиной из луженой меди и не дает соединению ослабнуть со временем.

Клемники wago для соединения алюминиевых проводов — Фото

   Возникает вопрос: как соединить алюминиевые провода с помощью этого приспособления? На поверхность прижимной пластины нанесена смесь кварцевого песка с техническим вазелином.

   Первый служит абразивом для удаления оксидной пленки с алюминиевого провода, а второй – для предотвращения ее повторного образования. Для надежной и длительной службы изделий необходимо соблюдать требование по максимальному расчетному значению силы тока, пропускаемого через него.

Зажимные разветвители для правильного соединения проводов

Многоразовый зажим для проводов с рычажком — Фото

   Зажимные разветвители подходят для любого вида проводов в произвольной комбинации. В конструкции изделия предусмотрена пластина, которая прижимает конец провода к шине из луженой меди.

   В отличие от самозажимных клеммников данное соединение многоразовое. Надежный контакт обеспечивается с помощью специального подвижного рычажка. Он позволяет менять провода и их комбинации неограниченное количество раз. Изделие рассчитано на максимальную силу тока 35А.

Электрические соединители с врезным контактом

Электрические соединители с врезным контактом для соединения проводов — Фото

   Электрические соединители с врезным контактом или скотчлоки можно использовать только в сетях со слабой нагрузкой. Например, для телефонов или светодиодных светильников. Это одноразовое изделие.

   В конструкции предусмотрена одна или две пластины, одна из поверхностей которых является режуще-зажимной. Внутреннее пространство соединителя заполнено гидрофобным гелем. Его назначение – защитить место контакта от окисления, влаги и коррозии.

Соединение тонких проводов специальным зажимом — Фото

   При использовании провода вставляются в отверстия и скотч-лок защелкивается сжимающим усилием. Пластина прорезает изоляцию провода и обеспечивает плотное соединение.

Соединительные гильзы для проводов большого тока

Соединительные гильзы для проводов высокого тока — Фото

   Соединительные гильзы используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.

Обжатые провода высокого тока — Фото

   Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:

  1. Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем;
  2. Для одножильных проводов применяют гильзы с винтовым зажимом;
  3. Для любых комбинаций проводов используют универсальные гильзы из луженой меди.

Наконечник для опрессовки многожильных проводов — Фото

   Наконечник предназначен для безопасного соединения многожильных медных проводов. С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.

   Основная цель, преследуемая при использовании различных средств для соединения проводов – обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.

Как установить проводку камеры видеонаблюдения (наружная и внутренняя)

Основные элементы, которые вам понадобятся для подключения камер видеонаблюдения

Когда вы собираетесь прокладывать провода камеры видеонаблюдения снаружи или внутри, вам следует подготовить перечисленные ниже необходимые предметы.

Для камер безопасности PoE:

  • Провода камер видеонаблюдения категории 5/6
  • Дрель
  • Рыбная лента
  • Форсунки PoE

Для беспроводных камер наблюдения (без аккумулятора):

  • Электрические провода
  • Дрель
  • Рыбная лента
  • Удлинитель провода камеры видеонаблюдения

Для аналоговых камер видеонаблюдения:

  • Разъемы RG-59 BNC
  • Обжимной инструмент RG-59
  • Инструмент для снятия изоляции RG-59
  • Коаксиальные провода РГ-59/сив-75-5
  • Ствол BNC
  • Кусачки
  • Стандартный инструмент для обжима проводов
  • Изолента

Прежде чем прокладывать кабели, вы можете взглянуть на схему проводки камеры безопасности ниже.

Схема подключения IP-камер безопасности Wi-Fi и PoE

Примечание : Некоторые подробные инструменты здесь не упоминаются. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. д., необходимы трубы из ПВХ/металла.

Часть 1. Как проложить провода камеры слежения в доме: подробные шаги и видео по установке

Прокладка проводов камеры слежения внутри вашего дома, например, на чердаке, потолке, сайдинге и т. д., намного проще, чем работа снаружи.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы спрятать или проложить провода в вашем доме.

Шаг 1. Спроектируйте центральный узел наблюдения, прежде чем прокладывать кабели камеры видеонаблюдения. Место, где вы размещаете свой NVR/DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Грамотное размещение NVR/DVR в вашем доме может помочь вам избавиться от грязной проводки.

Место должно быть легкодоступным, чтобы вы могли удобно подключить камеру видеонаблюдения из любой точки вашего дома. Чердаки и ваш интернет-роутер — идеальные места для NVR/DVR.

Примечание : здесь вы можете получить полезные советы по размещению камер (систем) безопасности.

Шаг 2 . Отключите питание при подключении проводов камеры безопасности, что может защитить вашу личную безопасность и избежать повреждения ваших устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры наблюдения и аналоговых камер наблюдения), и используйте выпрямленную металлическую вешалку, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов прокладки проводов камеры слежения через стены, потолки, виниловый сайдинг и т. д. для прокладки кабеля Ethernet от камеры к домашнему маршрутизатору или сетевому видеорегистратору. Если расстояние между вашей камерой и маршрутизатором/NVR слишком большое, вы можете добавить инжектор PoE.

Шаг 4 . Зазор/отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить. Оставьте несколько футов дополнительного провода внутри как для заделки, так и для будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам понять, какая камера слежения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить камеры безопасности, например, на чердаке, потолке, подвале или в подполье, и просверлите отверстие в верхней или нижней стеновой пластине в той же полости стены.

Шаг 6 . Прикрепите провода с помощью рыболовной ленты, чтобы ловить провода вашей камеры безопасности.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться партнер, который протянет провода за вас). Не забудьте использовать защитную крышку или кабелепровод камеры безопасности для защиты кабелей.

Надеюсь, приведенное выше пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак/стену? Как запустить камеры видеонаблюдения для моего двухэтажного дома?

Как спрятать провода камер слежения внутри дома

Если вы не хотите, чтобы провода камер слежения испортили декор вашего дома, воспользуйтесь приведенными ниже советами, чтобы спрятать провода камер слежения внутри.

Решение 1. Когда вы просверливаете отверстие для проводки IP-камеры, например, для проводки камер через потолок, вы можете скрыть кабель камеры безопасности с помощью проволочных ограждений.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри вашего дома или прикрепите их к задней части вашей мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и покрасить их в тот же цвет, что и стены.

Решение 3. Проложите провода камеры безопасности за плинтусом в вашей комнате.

Решение 4. Еще один возможный способ спрятать кабели видеонаблюдения — использовать пластиковую трубку, которая позволяет скрыть провода камеры слежения от посторонних глаз и защитить их от пыли и внешних повреждений.

Любитель DIY разместил видео на YouTube, демонстрируя руководство по установке камеры видеонаблюдения в своем доме. (Он прячет провода камеры слежения под столом. Какая умная идея!) Вы можете посмотреть видео ниже.

Если вам необходимо установить проводку наружной камеры слежения, вы можете получить подробное руководство ниже, чтобы проложить провод камеры слежения снаружи.

Bump: Если вы хотите узнать, как спрятать провода камеры слежения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры слежения снаружи

Когда вам нужно установить IP-камеры на открытом воздухе, ключевым процессом является прокладка кабеля для наружной камеры видеонаблюдения.

Вы можете ознакомиться с руководством по подключению камер видеонаблюдения от вашего дома к удаленным объектам, например, к подъездной дорожке, изолированному гаражу, палисаднику и т. д., а также по шагам по прокладке кабелей камер видеонаблюдения изнутри вашего дома снаружи. , например, ваше крыльцо.

1. Как проложить камеры видеонаблюдения от вашего дома до дальнего пункта назначения

2. Как проложить кабели камеры видеонаблюдения от вашего дома до близкой точки

3. Как спрятать провода камеры слежения снаружи

1. Как проложить и спрятать провода камеры слежения снаружи: проект на большие расстояния

кабели для защиты проводов от закалки.

Шаг 1 . Спланируйте маршрут проводов камеры видеонаблюдения. Найдите довольно короткий и простой маршрут, чтобы закопать ваши трубопроводы, чтобы работа по захоронению могла быть проще.

Шаг 2 . Вам необходимо использовать проволочную защиту, ПВХ или металлические трубы для защиты проводов домашней камеры видеонаблюдения от вмешательства как людей, так и животных — белок (прочитайте этот пост, чтобы узнать, как избавиться от них), птиц и т. д.

Редакция Совет: Если вы не используете кабелепроводы снаружи или не закапываете провода камер видеонаблюдения, не забудьте оставить капельные петли, чтобы вода не попадала в розетки через отверстия.

Шаг 3 . Если вам нужно подключить камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5/6, поскольку кабели PoE могут обеспечивать как передачу данных, так и электропитание для ваших камер безопасности PoE. Что касается беспроводных камер видеонаблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание для беспроводных камер видеонаблюдения. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 . Просверлите отверстие, чтобы вывести провода камеры видеонаблюдения из вашего дома. После того, как отверстие в стене будет вырезано, вставьте сверло, чтобы просверлить отверстие, чтобы через него можно было провести провода. Не забудьте использовать угловую дрель с коронками для сверления больших отверстий.

Располагайте отверстия по центру шпилек. Просверлить отверстие в стене гораздо проще, чем в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло проникает в стену.

Шаг 6 . Закопайте электрические провода/сетевые кабели. Прежде чем вам нужно будет проложить провода для ваших камер видеонаблюдения, вам необходимо закопать кабелепровод из ПВХ как минимум на 18 дюймов, а для металлического кабелепровода — на 6 дюймов в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Теперь отверстия уже сделаны. Следующим идет прокладка проводов. Ловить провода довольно легко, если вы прикрепите их с помощью рыболовной ленты или троса. Оберните оголенный провод через ушко для рыбьей ленты и закрутите конец провода вокруг себя. Наденьте изоляционную ленту на конец ушка и проволоку. Теперь вы готовы тянуть провода.

Шаг 8 . Потяните провода камеры безопасности. Когда один человек будет кормить провода, равномерно потяните за все провода. Держите провода распутанными. Что касается человека, тянущего провода на другом конце, тяните провода медленно, например, с интервалом в 2–3 фута. Слишком быстрое вытягивание может повредить провода и защемить пальцы вашего партнера.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для уличных камер безопасности PoE или как установить провода питания для уличных беспроводных камер безопасности?» . Надеюсь, приведенное выше подробное руководство будет полезным.

2. Как проложить провода камеры слежения изнутри наружу

Если вы просто прикрепите камеру слежения к кирпичу снаружи вашего дома, как прокладываете провода камеры слежения к ДВП, процесс установки довольно прост.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для подключения камеры PoE).

Для наружных беспроводных камер безопасности вам просто нужно просверлить отверстие для прокладки силовых кабелей.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью защитных ограждений.

Совет редактора: После прокладки проводов для камер наблюдения снаружи не забудьте скрыть отверстия. Или же влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в места электрических соединений, что приводит к большим неприятностям, требующим дорогостоящего ремонта.

Вот несколько полезных советов о том, как закрыть отверстия для проводов камер видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон и герметик.

• Используйте водонепроницаемые наружные крышки или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камер слежения снаружи

Один из лучших способов спрятать камеры слежения снаружи — проложить провода под землей.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер наблюдения.

Шаг 1. Спланируйте маршрут прокладки проводов для вашей IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, что облегчит работу по захоронению.

Шаг 2. Подготовьте трубы для электропроводки, например, металлический кабелепровод, ПВХ и т. д.

Шаг 3. Отметьте точки, в которых необходимо просверлить отверстия.

Шаг 4. Закопать трубы. Согласно Национальному электрическому кодексу, трубопровод из ПВХ должен быть заглублен не менее чем на 18 дюймов, а для металлических труб — на 6 дюймов.

Шаг 5. Пришло время проложить кабели камеры видеонаблюдения. Используйте рыбную ленту, чтобы стянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от неблагоприятных погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру безопасности и прячет провода камеры безопасности снаружи в распределительной коробке. И это выглядит красиво!

Обновление от 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

«Прокладывайте провода камеры наблюдения» Осторожно

Национальные электротехнические нормы и правила требуют, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий кабель с металлической оболочкой, располагались на расстоянии 1-1/4 дюйма или более от края шпилька (рис. А) для защиты проводов от гвоздей и шурупов. (Винты и гвозди диаметром 1-1/4 дюйма, используемые для крепления гипсокартона толщиной 1/2 дюйма, проникают в шпильки примерно на 3/4 дюйма.) примечания в первую очередь, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Монтаж проводки камеры наблюдения является ключевым процессом установки камеры наблюдения. Есть еще несколько мелких шагов, чтобы завершить всю работу по установке.

Вы можете выполнить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры безопасности.

1. Беспроводные камеры видеонаблюдения

2. Камеры видеонаблюдения PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить беспроводные камеры слежения с питанием от батарей

Беспроводные камеры слежения питаются от батарей и передают данные через Wi-Fi, что делает этот тип камер слежения полностью беспроводным сверху донизу.

В качестве типичного примера мы возьмем камеру видеонаблюдения Reolink Argus 2 с питанием от батареи.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, после чего вы услышите устную инструкцию, которая поможет вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру видеонаблюдения без сверления или установки, попробуйте это.

2. Как установить камеры безопасности PoE

Камеры безопасности PoE используют только кабель Ethernet Cat 5/6 для передачи данных и питания, что упрощает настройку камер этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Проложите кабель Ethernet от камеры к маршрутизатору или Reolink NVR.

Шаг 3 . Загрузите и запустите приложение Reolink на своих мобильных телефонах.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в локальной сети, камера будет автоматически добавлена ​​в ваш телефон.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Установка беспроводных камер видеонаблюдения

Беспроводные камеры видеонаблюдения используют сигнал Wi-Fi для передачи данных, а для подачи питания требуется кабель.

Вы можете ознакомиться с приведенным ниже руководством по установке, чтобы получить полную информацию о процедуре установки беспроводных камер видеонаблюдения.

Шаг 1.  Установите камеру рядом с электрической розеткой.

Если розетка находится немного далеко, вы можете проложить кабель питания для своих беспроводных камер наблюдения.

Шаг 2 . Включите камеру в розетку.

Вам также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для первоначальной настройки. После этого сетевой провод можно удалить.

Шаг 3 . Загрузите и запустите приложение Reolink на своем мобильном телефоне iPhone или Android.

Камера будет автоматически добавлена ​​на ваш смартфон при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции из глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры видеонаблюдения должны подключаться к цифровому видеорегистратору для работы. Другими словами, этот тип камеры безопасности не может работать автономно.

Аналоговые камеры видеонаблюдения сложнее установить по сравнению с IP-камерами, поскольку для питания камер требуются кабели, а также их необходимо подключать к цифровому видеорегистратору с помощью коаксиальных проводов.

Вы можете ознакомиться с руководством по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение цифрового видеорегистратора и монтажное положение ваших аналоговых камер видеонаблюдения.

Место для цифрового видеорегистратора должно находиться недалеко от маршрутизатора и розетки.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы вы могли получать удаленную прямую трансляцию.

Вы также можете подключить цифровой видеорегистратор к монитору с помощью кабеля HDMI для локального просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на потолке, одно- или двухэтажном доме, оштукатуренной стене, виниловом сайдинге и т. д. с помощью приведенных выше пошаговых инструкций.

Помимо приведенного выше подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать более подробную информацию о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на самые популярные часто задаваемые вопросы о прокладке кабелей для камер видеонаблюдения

Некоторые читатели прислали нам электронные письма с просьбой предоставить более подробную информацию о прокладке проводов для камер видеонаблюдения, например, схему проводки камеры видеонаблюдения, соединения, типы и т. д.

Мы решили добавить часть, целью которой является решение проблем наших читателей с камерами видеонаблюдения и системными проводами. Вам предлагается добавить свои собственные идеи в комментарии ниже! Мы опубликуем ваше мнение в этой статье!

В 1. Как долго

и как далеко Могу ли я прокладывать провода камеры видеонаблюдения

A 1 : Ну, это зависит от источника питания камеры наблюдения и диапазона сетевого подключения.

Вообще говоря, вы можете проложить провода для камер видеонаблюдения в пределах 330 футов, не беспокоясь о падении напряжения. Чтобы убедиться, что беспроводные камеры безопасности работают со стабильным сетевым подключением, прокладывайте кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После прокладки проводов камер видеонаблюдения снаружи вы можете добавить каркас для проводов камер видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете прокладывать провода камеры видеонаблюдения за пределами рекомендуемого диапазона, примите во внимание следующие советы:

• Добавьте удлинитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры слежения для наблюдения за местами, находящимися вне сети.

В 2. Как соединить провода питания камеры слежения

Можно ли сращивать провод камеры слежения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с приведенным ниже подробным руководством по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и снять изоляцию на полдюйма с концов проводов. Будьте осторожны, чтобы не поранить пальцы при разрезании проводов.

Шаг 2 . Соедините кабели вместе (с помощью проволочных гаек), скрутив открытые медные концы. Убедитесь, что вы скрутили положительный провод с одного провода на другой (так же, как отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя разъемы для проводов камеры видеонаблюдения, а затем вставьте оголенный медный провод от положительного проводника в один конец разъема. Сделайте то же самое для другого положительного провода и двух отрицательных проводов.

Не забудьте использовать датчик камеры наблюдения, чтобы проверить количество электрического тока, которое может провести провод, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к ее неисправности. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры видеонаблюдения не будут работать.

Q 3. Типы проводов для камер слежения

A 3: При прокладке проводов для ваших камер слежения использование подходящего типа кабеля избавит вас от головной боли в дальнейшем и вызовов службы технической поддержки для решения проблем, которые не должно было случиться.

Типы проводов для камер безопасности обычно включают 3 основных типа: кабели Ethernet Cat 5/6, сиамские кабели и кабели plug-and-play.

Ethernet-кабели категории 5/6 — этот тип проводов для камер безопасности передает данные видео/изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что предлагает вам более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная литература: Проверьте этот пост, чтобы узнать больше об IP-камерах безопасности Cat 5/6.

Сиамские кабели — этот вид проводов для камер безопасности обычно включает 2 типа: провода RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к цифровому видеорегистратору. Провода 18/2 — это 2 отдельных провода 18-го калибра, которые используются для передачи питания от источника питания к камерам.

Провода Plug-and-play — этот тип кабелей для камер безопасности имеет разъемы как для видео, так и для питания. Длина передачи данных по проводу камеры безопасности доступна в 25, 50, 100 и 150 футах.

Недостатком проводов камеры безопасности PnP является то, что они не могут обеспечить высокое качество передачи видео и питания по сравнению с двумя вышеуказанными типами. И кабели не могут передавать данные сигнала дальше, чем на 150 футов.

A 4 : Существует 2 основных типа проволочных ограждений для камер безопасности.

Один из видов выглядит как клетка, которая обычно используется для защиты камеры слежения от закалки.

Другой, как правило, имеет форму длинной полосы и используется для защиты проводки камеры слежения от дождя, яркого света и т. д.

Пожалуйста, выполните следующие действия, чтобы установить защитные ограждения для защиты проводки вашей камеры видеонаблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 . Используйте защитный кожух, чтобы зафиксировать жгут проводов.

Шаг 3 . Закрепите защитный кожух несколькими винтами.

Готово!

Если у вас есть какие-либо вопросы или идеи по поводу «Как установить провода камеры видеонаблюдения», оставьте их в комментариях ниже! Мы опубликуем ваши вопросы и идеи в этой статье !

Добавление электрической розетки: подключение к телевизору

Инструменты

  • Коаксиальный кабель
  • Двойная монтажная коробка
  • Пила для гипсокартона

  • Электроизоляционная лента

  • Молоток

  • Кабель HDMI
  • Карандаш
  • Отвертка

  • Колпачки для проводов
  • Инструмент для зачистки проводов

шагов

  1. Приобретите новую электрическую розетку в зависимости от потребностей вашего проекта.

  2. Снимите старую розетку и одинарную коробку (если есть) и установите новую двухсекционную коробку, поместив ее над одной стороной существующего выреза и проследив периметр остальной части коробки на стене.

  3. Вырежьте отверстие пилой для гипсокартона.

  4. Протяните два новых провода через стену к отверстию.

  5. Пробейте выбивные язычки на задней стороне коробки с помощью молотка и отвертки. Здесь электрические кабели будут входить в коробку.

  6. Подсоедините коаксиальный кабель и кабели HDMI к задней части пластины, прежде чем ввинтить ее в монтажную коробку.

  7. Зачистите концы нашего нового электрического кабеля с помощью этих инструментов для зачистки проводов.

  8. Протяните провода через отверстия в электрощитке и прикрепите коробку к стене.

  9. Подключите существующий и новый кабель к розетке. Черные провода к горячей стороне и белые провода к нейтральной стороне.

  10. Для проводов заземления сделайте косичку и подключите ее к зеленому винту заземления на розетке. Затем подключите заземляющие провода к каждому концу косички.

  11. Вкрутите выход в двойную коробку.

  12. Повторите этот процесс для электрической коробки, которая будет находиться за телевизором.

  13. Снова включите питание и проверьте соединения.

  14. Добавьте металлические зажимы на шпильки, чтобы будущие гвозди не доставали до кабелей. Забейте на место.

  15. Отремонтируйте отверстия в стене, вставив вырезанные детали на место и закрепив их с помощью . Посмотрите, как отремонтировать гипсокартон для получения дополнительной информации.


Прочитать стенограмму видео

Одной из лучших причин для крепления вашего нового телевизора с плоским экраном на стене является элегантный и стильный вид, который он придает всей комнате. Только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, идущие по мантии и вниз по стене. Какое бельмо на глазу. Чтобы скрыть их, мы собираемся провести эти провода через стену и до точки за телевизором, где они будут вне поля зрения, скрыты от нашего взгляда.

Сегодня, в этой первой из двух частей серии о подключении настенного плоскопанельного телевизора, мы собираемся подключиться к существующей электрической розетке и проложить новый электрический провод и телевизионные кабели через стену. Затем мы повернем на 90 градусов и протянем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки и подключим провода и кабели. Теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения по поводу работы с электричеством или подключения электрических компонентов, лучше всего вызвать лицензированного электрика для выполнения этой работы. Но если вы готовы поднять свои навыки работы с электрикой на несколько ступеней, то давайте начнем.

Первым шагом при работе с электричеством всегда является отключение питания цепи, с которой вы работаете, в распределительной коробке. Возможно, вам придется настроить рабочий свет, подключенный к розетке другой цепи. Прежде чем начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно исследовать существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно облегчит подключение. Это видно по одножильному кабелю, входящему в электрическую коробку. Обычные типы кабеля для электромонтажных работ в жилых помещениях включают кабель с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку. Первое число представляет собой сечение проволоки, чем меньше число, тем толще проволока. Во-вторых, количество жил внутри кабеля. Этот кабель также включает заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить двойные коробки на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

Наняв помощников, чтобы убрать телевизор и убрать все, что мешает, мы воспользуемся искателем гвоздей, чтобы найти гвозди в стене и любые другие препятствия, преграждающие путь. После расследования оказалось, что есть две стойки в стене, которые нам придется просверлить на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы пометили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы было место для сверления отверстий в стенных шпильках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над нашим кронштейном для телевизора. Мы вырежем прямоугольную полосу через два отсека для стоек и стойки, которые мы будем просверливать, убедившись, что разрез остановился на последней стойке. Эта прямоугольная полоса должна быть около 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов друг от друга. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы проделаем начальное отверстие и аккуратно вырежем его, чтобы можно было повторно использовать деталь на этапе ремонта гипсокартона в этом проекте. Непосредственно над шпильками мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших разрезов поможет. Когда мы удалили гипсокартон, мы обнаружили, что у нас есть две шпильки рядом, что показывает, что вы никогда не знаете, что найдете, когда отрежете гипсокартон. В нашем случае это не будет проблемой.

Теперь воспользуемся угловым сверлом, которое мы взяли напрокат у нашего местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1/2 дюйма, чтобы просверлить отверстие прямо через центр каждой стойки. Это создаст путь для нашей пластиковой трубки трубопровода. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя это сверло 3/4 дюйма. Обязательно просверлите эти отверстия как можно более прямо и ровно, чтобы провода или кабелепровод не зацепились, когда мы его протянем. Чтобы узнать больше о сверлении шпилек, см. наш список часто задаваемых вопросов для этого видео

Теперь вырежем отверстие для новой электрической коробки с другой стороны последней просверленной шпильки, используя электрическую коробку в качестве шаблона. Мы также вырежем отверстие для доступа, чтобы облегчить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно проложить его по стене.

На этом этапе мы протянем кабели через отверстия в гипсокартоне, которые мы только что создали. Мы начнем с самого высокого отверстия в стене и протолкнем кабель через отсек для стоек к отверстию, в котором будет размещаться наша новая электрическая коробка.
