Заземление на даче: как сделать его правильно

Газо- и энергоснабжение

12.04.2022

0 3

Если в дачном доме есть мощные электроприборы, то без заземления не обойтись. Оно защищает от поражения током в случае повреждения изоляции. Объясняем, как грамотно выполнить процесс.

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Содержание:

• 1 Схемы заземления
• 2 Что потребуется для заземления на даче?
• 3 Как организовать заземление
• 4 Проверка системы

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление. Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

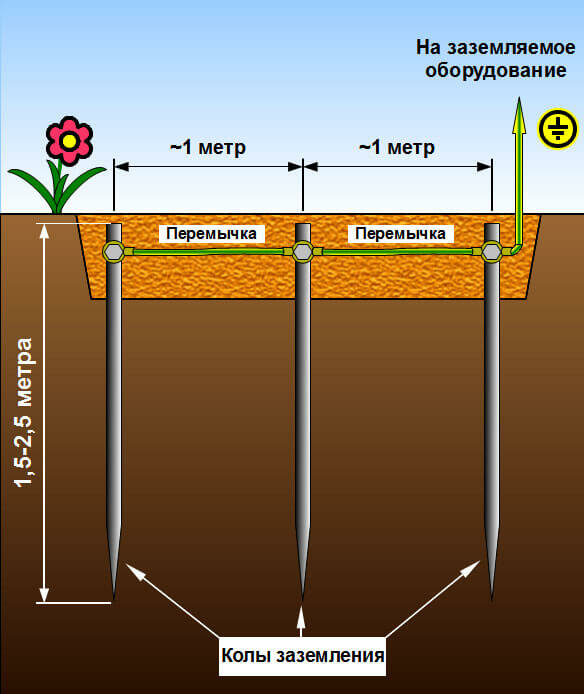

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Что потребуется для заземления на даче?

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

Как организовать заземление

1.  Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh.ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.
