Как провести электропроводку в деревянном доме правильно, особенности монтажа
Дерево один из самых пожароопасных строительных материалов. По этой причине выполнение электромонтажных работ в деревянных постройках следует проводить с особой осторожностью и тщательностью. Давайте вместе разберемся как правильно подключить электропроводку в деревянном доме.
Работы на начальной стадии

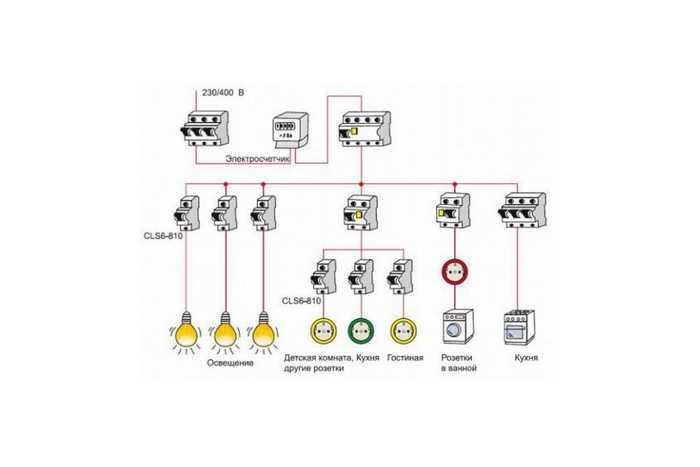

Перед началом работ необходимо тщательно продумать и составить схему коммутации по которой производится разметка. Местах где силовой кабель будет проходить сквозь деревянные конструкции необходимо установить изолирующие втулки из металлических трубок. Концы трубок должны выступать на 1 сантиметр из стены и быть заизолированными.
Кабель ВВБ
Кабель ВВБ разработан для передачи и распределения
электрической энергии в фиксированных установках. Может прокладываться в земле и траншеях. Подходит для любых помещений. Используется в каналах и туннелях.
Заказать
В качестве силового кабеля можно использовать кабель ВВБ, но лучше воспользоваться медным бронированным кабелем, имеющим наибольшую степень защиты.
В том числе и от возгорания. В местах установки розеток, осветительных приборов и выключателей монтируются площадки из металла.
После этого можно приступить к установке каналов под силовой кабель. Для этой цели рекомендуется воспользоваться кабельными каналами, имеющими внутреннюю перегородку. Это позволит помимо прокладки основного кабеля проложить и дополнительные линии, отвечающие за интернет и ТВ.
Подключение розеток
Коммутация розеток общего пользования производится при помощи трехжильного силового кабеля. На первом этапе кабель прокладывается от щитка распределения к аналогичной коробке. Жилы при этом, во избежание путаницы, надо промаркировать следующим образом:
- • «L» – белая жила;
- • «N» – синяя жила;
- • «РЕ» – желто-зеленая жила.
От коробки кабель подводится к розеткам и коммутируется по следующей схеме:
- • L-клемма – белая жила;
- • N-клемма – синяя жила;
- • знак заземления – желто-зеленая жила.
После этого можно сделать отводы на другие коробки или розетки. Жилы в коробках с одинаковой маркировкой соединяются при помощи пайки и изолируются.
Кабель ВБШвнг(А)-FRLSLTx
Кабель ВБШвнг(А)-FRLSLTx разработан
для распределения тока в сетях. Подходит для больниц, санаториев, пансионатов, гостиниц и метро. Успешно функционирует в спортивных помещениях и учреждениях образовательного характера.
Может устанавливаться на объектах применения атомной энергии вне гермозоны АС.
Заказать
На щитке распределения кабель коммутируется так:
- • 2 клемма автомата – белая жила;
- • нижняя N-клемма – синяя жила;
- • шина заземления – желто-зеленая жила.
Остальные розетки в помещениях коммутируются в соответствии с изложенной схемой.
Подключение освещения
Рассмотрим схему подключения осветительного прибора, рассчитанного на одну одинарный выключатель.
Подводка силового кабеля от щитка к коробке аналогична вышеописанной схеме для розетки. Также выполняется и маркировка. На выключатель из коробки подается кабель из двух жил. Выключатель коммутируется следующим образом:
- • фаза – L-жила;
- • включение прибора – L1-жила.
Соответственно перед этим кабель необходимо промаркировать. Далее производится подводка силового кабеля к источнику освещения. Маркировка для него следующая:
- • «L1» – белая жила;
- • «N» – синяя жила;
- • «РЕ» – желто-зеленая жила.
На щитке распределения выполняем коммутацию по схеме:
- • 2 клемма автомата – белая жила;
- • N-клемма – синяя жила;
- • шина заземления – желто-зеленая жила.
Сохраняя аналогичный принцип производим коммутацию всех осветительных приборов в помещении.
Подключение электроприборов повышенной мощности
Электроприборы потребляющие большое количество энергии такие как стиральные машины или варочные плиты, требуют индивидуальной коммутации с автоматическим выключателем.
Работы начинаются с прокладки трехжильного кабеля до места установки прибора. Розетка для него подключается путем коммутации белой и синей жилы к нижним клеммам, а желто-зеленой к верхней.
Кабель АВБбШвнг-LS
Кабель АВБбШвнг-LS используется для
распределения электрической энергии в установках стационарного типа. Выдерживает различные механические нагрузки. Проявляет устойчивость к коррозионному воздействию. Может использоваться в канализациях
и земляных траншеях. Эффективен в зонах городских и промышленных объектов.
Заказать
К автомату дифференциального типа кабель подключается так:
- • 2 клемма автомата – белая жила;
- • N-клемма – синяя жила;
- • шина заземления – желто-зеленая жила.
Последним этапом становится монтаж и подключение к общей сети осветительных приборов. После окончания электротехнических работ необходимо закрыть все распределительные коробки и лицевые панели электроприборов.
На этом наша статья, из которой вы узнали, как выполнить электропроводку открытого типа в деревянном доме заканчивается. Стоит еще раз подчеркнуть, что для большей надежности и безопасности всей системы лучше использовать бронированный кабель. Он несколько дороже обычного, однако, степень защиты в разы выше чем у обычного.
Кабель ВБШвнг(А)-LSLTx
Кабель ВБШвнг(А)-LSLTx предназначен
для подключения различных установок к электросети. Изделие изготовлено из материалов пониженной горючести, поэтому его разрешено размещать в зонах большого скопления людей. Его прокладывают в дошкольных
учреждениях, учебных заведениях, санаториях, гостиницах, больницах.
Заказать
Более того в деревянных домах не редкость такие вредители как грызуны и кабель в бронированной оболочке гарантированно защитит вас от неприятных неожиданностей. Выполняя электротехнические работы не только в деревянном доме, но и в любом месте соблюдайте технику безопасности.
Для получения же гарантированного результата к таким работам лучше привлечь специалистов. Обладая необходимыми навыками, они помогут рассчитать оптимальное сечение кабеля его длину и места установки питающих точек. Также профессионал выполнит все работы с соблюдением всех необходимых требований и сохранит ваш дом от пожара.
Прокладка электропроводки в стенах Cordwood или на них
Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерских отношений в своем блоге. Я рекомендую только те продукты и услуги, которым доверяю. Учить больше.
При прокладке электропроводки в дровяном доме необходимо учитывать множество вариантов. Здесь мы рассмотрим ваши общие варианты, а также то, что МЫ решили сделать и почему.
Для тех, кто еще не подписался на нас, мы построили собственный автономный дом из кирпичной кладки. Большую часть работы, в том числе электромонтажные, мы сделали сами. Более того, мы завершили все наши электротехнические работы под надзором нашего местного инспектора по электротехнике.
Он действительно помог нам оставаться в соответствии с требованиями NEC.
Для целей ЭТОГО поста я буду обсуждать только то, как мы справились с проводкой в отношении деревянных стен. Я предполагаю, что как владелец-строитель вы будете заниматься этой работой самостоятельно, а не нанимать ее. И даже если вы наймете электрика, они, скорее всего, никогда раньше не видели кирпичной кладки. Вот что вам нужно знать.
Сначала рассмотрим код.
Прежде чем выбрать метод прокладки электропроводки, вам необходимо ознакомиться с действующими нормами электроснабжения в жилых помещениях. Это не означает, что вам необходимо обладать экспертными знаниями о NEC, но это ДЕЙСТВИТЕЛЬНО означает, что вам необходимо понимать некоторые основные принципы и знать, что и где размещать.
Это особенно важно для строителей дров, которые обязаны отчитываться перед строительным инспектором. Почему? Как владелец-строитель, вы уже сталкиваетесь с более тщательной проверкой, чем если бы вы наняли генерального подрядчика.
Но как человек, который также использует естественную технику строительства, вы, вероятно, вызовете еще больший надзор. Наши специалисты по кодированию были очарованы нашим проектом и использовали любой предлог, чтобы прийти посмотреть на него. Это может быть, а может и не быть для вас, но в любом случае разумно вооружиться знаниями.
Связанные материалы – Натуральное домостроение и Кодекс: как разговаривать с инспекторами
Во-первых, убедитесь, что у вас есть хорошее базовое руководство по проводке.
Пошаговое руководство по домашней проводке уже почти 10 лет является нашим незаменимым ресурсом между реконструкцией нашего старого дома и строительством дровяного дома. У нас было так много возможностей ознакомиться с различными путеводителями по электротехнике, и это, безусловно, самое простое и понятное.
Во-вторых, попробуйте получить текущую ссылку на код.
На момент написания этой статьи это версия NEC 2017 года.
Имейте в виду, однако, что ваш штат может на самом деле быть в другом году, чем в национальном выпуске. Например, когда мы заканчивали нашу сборку, NEC был на 2017 году, но Кентукки все еще был на 2014 году. Чтобы быть уверенным, обратитесь к своим местным инспекторам.
Вы можете купить копию кода 2017 года здесь. Это недешево, но наличие физической копии на месте также было бы огромным подспорьем. Вы также можете бесплатно сослаться на него онлайн здесь (хотя вы должны создать учетную запись). Были случаи, когда возможность процитировать код и подкрепить его официальным цитированием была бы неоценимой.
Вы также можете заглянуть в иллюстрированные справочники кодов.
Это не так жестко, когда имеешь дело с инспектором, но может быть проще ориентироваться для начинающего строителя. Я искал несколько хороших вариантов, и лучшие из них до сих пор имеют неоднозначные отзывы. В частности, рецензенты упомянули 9 лучших вариантов для владельцев жилых домов.
0009 отсутствие ясности в отношении использования AFCI . AFCI означает «прерыватель цепи дугового замыкания», что стало основой кода. Например, теперь они требуются почти в КАЖДОМ контуре дома, и отсутствие упоминания вызывает беспокойство. Я дам ссылку на эти две книги с учетом этого предостережения и, надеюсь, дам ссылку на что-то еще, если станет доступен лучший ресурс.
Справочник по электрооборудованию DEWALT (2017 г.)
Code Check: Electrical (убедитесь, что вы получаете 8-е издание для кодов 2017 г.)
Варианты электропроводки на стене из кордвуда
1. Внутри самого корда.
Представьте себе обычные настенные выключатели и электрические розетки. В стандартных домах с каркасным каркасом эти элементы обычно располагаются на одном уровне со стеной. Если вы хотите, чтобы ваши розетки и выключатели были на одном уровне с бревенчатыми поверхностями ваших деревянных стен, прокладка проводки внутри стен — это то, что вам нужно.
ПЛЮСЫ: Легче ставить мебель к стенам, меньше вероятность ударов, лучше выглядит
НЕДОСТАТКИ: Ваша электрическая схема должна быть полностью настроена заранее, что затрудняет изменение вариантов схемы на более поздних этапах сборки, труднее заменить или отремонтировать проводку в будущем, если это необходимо, занимает больше времени и немного сложнее в прокладке. дрова вокруг ваших сосудов
Используется с разрешения. Кредит Ричарду Флатау.
Варианты внутри корда:
A. Выемка внутри бревен для электрических коробок.
B. Прикрепите электрические коробки к стойкам.
C. Крепление проводки к стойкам/балкам/другим элементам каркаса с помощью утвержденных электрических скоб (в соответствии с рекомендациями по размещению)
D. Проложите кабелепровод через стены и пропустите через него провода, не оставляя их открытыми.
У гуру Cordwood Ричарда Флатау есть замечательный иллюстрированный пост, в котором показаны некоторые из этих вариантов в этом посте здесь.
В книге Роба Роя «Cordwood Building» также есть несколько отличных диаграмм, а «Cordwood and the Code» является ценным ресурсом для начинающих строителей из кордвуда.
**ВАЖНОЕ ПРИМЕЧАНИЕ:
Уточните у своего инспектора по электротехнике и/или квалифицированного электрика самый безопасный и наиболее подходящий способ прокладки проводки, если вы решите сделать это внутри помещения. Например, некоторые юрисдикции требуют использования кабелепроводов из ПВХ и запрещают использование металлических кабелепроводов. Другим все же может потребоваться использование какой-то вид трубопровода и запретить просто прикреплять провод скобами к каркасу столба и балки.
2. Накладной монтаж на деревянные стены.
Этот вариант мы выбрали, так как немного изменили планировку нашего дома. Увидев, как наши комнаты на самом деле получились ПОСЛЕ того, как дрова были построены, а также после того, как мы обрамили внутренние стены, мы узнали, как лучше всего разместить наши сосуды.
Провода, монтируемые на поверхности, заключены в жесткий неметаллический кабелепровод из ПВХ сортамента 40. Провода проходят через потолок и идут к коробке выключателя, а НЕ по кабелепроводу оттуда. Они крепятся к элементам каркаса утвержденными проволочными скобами через определенные промежутки времени.
ПЛЮСЫ: Возможность более удобного размещения розеток после того, как вы увидите, что стены на месте, легче отремонтировать или заменить проводку позже, если это необходимо Монтируемая проводка
1. Мы хотели сделать наилучший выбор планировки, увидев, как внутреннее обрамление на самом деле формирует комнаты.
Да, у нас были составлены планы зданий, в которых все это было четко обозначено.
Тем не менее, в нашем фрейминге были вещи, которые мы изменили по ходу дела. Мы также хотели быть полностью уверены, что размеры нашей комнаты действительно соответствуют нашим ожиданиям, прежде чем прокладывать сотни футов проводки.
Представьте, что вы думали, что размещаете розетку на краю комнаты, но оказалось, что ваши измерения были немного неверными, и теперь ваша розетка застряла за рамой из шпилек, заключена в дрова и стала непригодной для использования, потому что вы были выключены.
2. Нам нужен был легкий доступ в случае будущего ремонта или изменений.
Это вытекает из нашего опыта переделки электропроводки в нашем старом доме. В маловероятном (но реальном) случае, когда нам нужно отремонтировать провод или каким-либо образом изменить цепь, мы не хотели, чтобы наши провода были заключены в 16-дюймовые бревна и раствор. Нам гораздо проще вносить изменения, когда они смонтированы на поверхности.
Что выбрать?
Это действительно вопрос предпочтений.
Спросите себя:
- Внешний вид чего мне больше нравится?
- Какой код подходит для моего региона?
- Что вы физически способны построить?
- У вас есть доступ из-под вашей конструкции? Будут ли провода проходить через заранее проложенный кабелепровод или вы будете прокладывать сверху сверху?
Это ни в коем случае не исчерпывающая информация, но это хорошая отправная точка. Если вы еще не составили планы своего дома, было бы неплохо задать эти вопросы вашему чертежнику/архитектору и чиновникам по коду, прежде чем вы закончите их. В зависимости от полученных ответов вы можете создавать разные планы домов.
Собираетесь построить собственный деревянный дом? Получите наше краткое руководство ниже.
Заполнив форму, мы вышлем вам наше бесплатное руководство в формате PDF, которое поможет вам направить свои мысли при планировании сборки. Вы также будете подписаны на нашу рассылку по электронной почте.
Мы построили собственный дровяной дом без электричества.
Вы можете ознакомиться с нашими полными спецификациями здесь и прочитать каждое обновление о ходе строительства здесь.
Пока вы этим занимаетесь, не забудьте подписаться на нас в Facebook, Instagram и Pinterest, чтобы узнать о других замечательных идеях, которые необязательно попадают в блог.
Спасибо за внимание!
Основные методы подключения, которые должен знать каждый электрик
7 декабря 2017 г.
Сирикит Хиясмин Элебаран
Общий интерес
0
Если вы электрик, я уверен, что вы знакомы с некоторыми основными методами подключения. Домовладельцы, имеющие некоторое представление о жилых электрических системах, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах. Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов подключения, с которыми вы должны быть знакомы.
Коммунальная компания обеспечивает электричеством дома и предприятия. Чтобы подать электричество в здание, подключение должно быть проведено от главного распределительного щита в дом. Через этот главный распределительный щит проходят различные типы нагрузок и используются различные типы проводки. Они могут применяться для жилых, коммерческих и промышленных целей.
Кабельная скоба
Здесь используются кабели с изоляцией из ПВХ. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых скоб, которые устанавливаются с интервалом в 0,6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного применения и не подходит для домашней электропроводки. В наше время используется редко.
Оболочка и проводка
Кабель проходит через деревянную оболочку с параллельными канавками, которые появляются через равные промежутки времени. Корпус крепится к потолку или стене с помощью шурупов. Затем его накрывают колпачком, чтобы защитить провода.
Эта система также относительно недорога, но существует высокий риск короткого замыкания, которое может привести к пожару.
Реечная прокладка
Реечная прокладка является одним из основных методов электромонтажа, который используется сегодня. В латной проводке изолированные провода прокладываются через прямые рейки из тикового дерева. Они крепятся к потолку или стенам с помощью дюбелей или шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни, которые крепятся устойчивыми к ржавчине гвоздями. Это простая и эффективная форма проводки, которая в основном используется для внутренней установки.
Кабелепровод
Кабелепровод использует кабели из ПВХ, пропущенные через ПВХ или стальные кабелепроводы. Если трубы проходят по поверхности стен и потолков, это называется поверхностной проводкой. Если она проходит внутри поверхности стен и покрыта штукатуркой, то ее называют скрытой проводкой.
Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей.
