Как правильно подключить тройной выключатель: подробное описание и инструкции по подключению

Содержание

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой. – Советы по ремонту

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т. д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Источник

« Предыдущая запись

Следующая запись »

Новые статьи

С помощью плоской отвёртки снять все 3 клавиши. Для этого каждую клавишу необходимо поддеть жалом отвёртки, приложить незначительное усилие и отщёлкнуть её. На своё место клавиша вставляется в обратной последовательности.
Поддеть плоской отвёрткой фиксаторы, расположенные по бокам выключателя и снять декоративную накладку. С одной стороны выключателя должно быть расположено одно гнездо под питающий провод, с другой – три гнезда, провода от которых пойдут на люстру.

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Демонтаж выключателя. Если выключатель новый, разборка его состоит в отсоединении корпуса от цоколя и ослаблении клеммных креплений. В некоторых современных приборах клемма устроена по принципу защёлки, отпускать её не нужно. Провод просто заводится в отверстие и там автоматически фиксируется. Кроме этого, чтобы закрепить выключатель в подрозетнике, необходимо на один, два оборота винта, ослабить натяжение распорных ножек. Винты распорных ножек
Подключение проводов к выключателю. Самый ответственный момент. Необходимо разобраться в 4 проводах. Один закрепляется в общей клемме, из него «фаза» будет подаваться на все три лампы. Остальные 3 подключаются в желаемом порядке. Например, один питает центральную люстру, второй включает настенное бра и третий — островное освещение над диваном в гостиной. Или, если люстра имеет 6 ламп, поочерёдное включение 3 пар. Очищение от изоляции удобно делать при помощи стриппера, но можно и обычным ножом. Длина оголённого провода не должна превышать 10 мм., так, чтобы после погружения её в гнездо клеммы, снаружи оставалось не более 1 мм. Если зажим клеммы винтовой, затягивать его нужно достаточно прочно.
Крепления проводов в клеммах
Подключение проводов в распределительной коробке. Самым надёжным соединением проводов считается пайка. Не зря распределительную коробку ещё и сегодня электрики часто называют «распаячной». Однако работа эта требует навыков и наличия паяльника со всеми принадлежностями. Поэтому, в большинстве случаев провода соединяют клеммниками, коих в продаже имеется большое разнообразие. По техническим характеристикам такое подключение практически ничем не уступает пайке, а в некоторых случаях даже более прогрессивное (например, когда совершается переход от алюминиевой жилы на медную). В крайнем случае, допустима и обыкновенная скрутка металлических жил, которую делают при помощи плоскогубцев. Оголять изоляцию в распределительной коробке также следует лишь настолько, что бы обеспечить надёжность крепления, не больше. Все стыки кабелей необходимо тщательно заизолировать, чтобы они не могли контачить между собой. Соединение проводов в распределительной коробке
Проверка правильности подключения. Окончательно подсоединив все провода, перед финальной сборкой можно проверить работу всей схемы. Для этого включают питание на распределительном щитке, тестируют переключатель и снова отключают ток в сети.
Сборка распределительной коробки и выключателя. Если всё работает в штатном режиме, провода в распределительной коробке аккуратно укладываются внутрь и закрываются крышкой. Выключатель устанавливается в подрозетник. Для этого винты распорных ножек закручиваются по часовой стрелке. Отжимать их нужно равномерно с каждой стороны, чтобы цоколь в итоге оказался прочно закреплённым по центру отверстия. Но перетягивать тоже не следует, если затянуть слишком сильно, ножки могут проколоть пластмассовый корпус подрозетника и выключатель будет в нём «болтаться». После этого навинчивается защитный корпус и в пазы вставляются клавиши. Сборка завершена. Выключатель в сборе

Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.

Самой распространённой ошибкой при подключении выключателя является путаница с проводами. Чтобы избежать её и прибор работал в штатном режиме, рекомендуется подключать лампы последовательно, соблюдая поочерёдное подключение проводников. Облегчить задачу может цветовая маркировка. При этом вводный, общий контакт, приходящий из распределительной коробки, закрепляют первым.

Зажимать контакты нужно достаточно плотно, чтобы во время монтажных работ они не выпадали из клемм. Иногда бывает, что выключатель подключили и проверили, но после установки в подрозетник, он перестал работать. Тогда нужно снова извлечь его и дополнительно подтянуть клеммы. Тут, кстати, можно заметить, что применять для подключения всего освещения необходимо использовать только установочный тип проводов, обозначенный буквой «У» на маркировке. Он отличается тем, что внутренняя металлическая часть представляет собой цельный медный стержень. Соединительный кабель, состоящий из сплетённых нитеподобных проводников в одну жилу, использовать запрещено.

В целом, выключатели рассчитаны на длительный срок эксплуатации — до 10 лет и более. Но при этом необходимо соблюдать правильность подключения и использовать лампы, мощность которых не превышает 100 Вт. При перегрузках большими токами, начинают подгорать и обугливаться медные контакты, что приводит в итоге к прерыванию электроснабжения. Профилактической мерой для устранения такой неполадки может быть зачистка контактов и дополнительная затяжка клеммных зажимов.

При проведении электромонтажных работ необходимо соблюдать меры пожарной и личной безопасности. Установка выключателя сопряжена с подключением тока высокого напряжения. Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа.

Важно уделить внимание степени защиты прибора, обозначающейся буквами IP с двумя цифрами. Первая цифра определяет уровень защиты от пыли, вторая – от влаги. Для установки внутри обычных жилых помещений подойдут приборы класса IP20

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Приводим в надлежащий вид все имеющиеся провода, которые, как правило, хаотично торчат из стены. Согласно правилам устройств электрических установок (сокращенно — ПУЭ), для данного типа выключателей используются всегда три разных провода двухжильного типа — одна жила проходит с нулевой фазой и другая жила фазная соответственно.
Для определения нулевой и фазной жил следует знать цвета этих проводов. Согласно правилам ПУЭ, синий цвет всегда подразумевает нулевую жилу

При этом цвет непосредственно фазного провода может быть разных цветов — и белого, и черного, и красного.
Важно также и правильное распределение проводов, что подразумевает под собой грамотная. Отметим, что в нашем выключателе идет на осветительный прибор, а сам выключатель устанавливается, прежде всего, для разрыва фазы

Правда, возможен вариант установки нулевого провода на тройной выключатель, но надежнее и логичнее все-таки ставить его именно на фазу в разрыве.
Хорошим способом проверки нуля и фазы является индикаторная отвертка — купить ее можно в любом магазине по продаже различного строительного инструмента. Суть работы такой отвертки в нашем случае заключается в том, что нужно затронуть ее концом провод и, в том случае, если отвертка светится, значит, жила является фазной. Если же светового сигнала нет — это значит, что провод является нулевым.
Подключаем проводки устройства к разобранной распределительной системе. Для выполнения этой процедуры под корпусом трехклавишного выключателя прикрепляются непосредственно провода-нулевики, а проводки фазного типа, которые идут уже от осветительного оборудования, прикрепляем к коробке распределения.
Производим проверку правильности установки устройства. Можно включить все лампочки поочередно, и каждая из них должна нормально загораться и выключаться.

Стоит учитывать, что данного типа всегда одинакова, и варьируется она лишь в зависимости от того, насколько далеко от него располагаются приборы освещения. Соответственно, тут стоит придерживаться основных правил и критериев, которые мы указали выше. Впрочем, для удобства понимания приведем основную схему, в соответствии с которой обычно производится подключение трехклавишного выключателя.

места контактов имеющихся жил ни в коем случае нельзя соединять посредством скрутки, и лучше для этого использовать специальные клеммы;
помните об осторожности, и перед началом всех работ важно убедиться в том, что сеть обесточена;
важно, чтобы схема трехклавишного выключателя не имела каких-либо повреждений и пробоев изоляции, ведь в противном случае это может привести к удару электрическим током или замыканию.

Стоит отметить, что тройные выключатели достаточно надежны, и средний срок их службы составляет десять лет. Так что после установки данного устройства вы сможете благополучно пользоваться всеми осветительными приборами достаточно долгое время. Благодаря трехклавишному выключателю в вашем доме будет всегда светло и уютно.

Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.

При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W

Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола.

При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами. Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

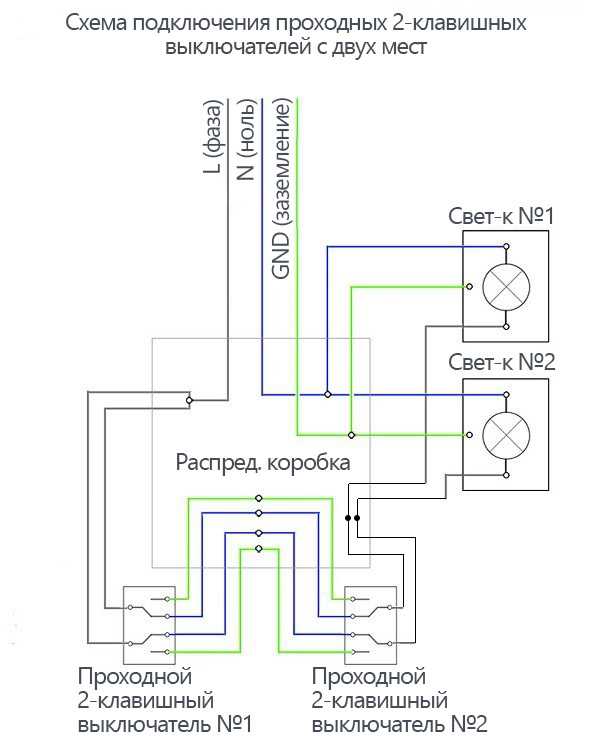

Узнайте, как подключить трехпозиционный выключатель. 10 различных методов, включая базовый, тупиковый, радикальный, двухпроволочный и легкий. Эти методы используются электриками-строителями в домах и зданиях по всей территории США. Сделайте копии для использования в классе или для индивидуального использования.

Способ S3 №1 Базовый трехходовой
Это лучший и самый простой способ подключения S3. Если вы изучаете только один метод S3, изучите этот. Чтобы показать важность 6 терминов, описанных в Key Page в описании этого метода они показаны красным цветом.

Оценка Отлично A+ ☺ Самый простой и безотказный метод.
Уровень Промежуточный уровень
Также называется «Обычный трехходовой Джейн» или «Питание на одном конце переключателя на другом».
Описание
источник питания, например, розетка,

Обратите внимание, что горячий и нейтральный находятся на первом 3-м канале (слева), который можно подключить для подачи питания на другой ближайший выключатель для другого освещения. Это не может быть сделано на 2-м 3-м канале, потому что горячая часть постоянно переключается и не находится под напряжением.

Это основной способ подключения трехпозиционного переключателя. Это лучший и самый простой способ подключения трехпозиционных выключателей. Переключатели показаны в горизонтальном положении, чтобы их было легче визуализировать. В домах выключатели всегда должны монтироваться вертикально (вверх-вниз). Единственные элементы, которые не видны на изображении, — это ножи переключателей, показанные фиолетовым цветом на схеме проводки, но спрятанные внутри переключателей. Буква «С» на фотографии обозначает общие клеммы. Обратите внимание, что у одного общего есть черная горячая подача (L1), а у другого общего есть черная ножка переключателя на свет. Остальные 4 клеммы переключателя являются контактными клеммами, соединенными между собой красными и черными контактами. Вилка шнура слева показывает мощность (L1 + N). Если вы подключите его к горячей розетке, выключатели будут работать должным образом, чтобы управлять светом. Чтобы упростить изображение и облегчить его визуализацию, заземляющий провод опущен, а коробки уложены боком. Также у 14/3 между 3 контактами отсутствует белая оболочка, а провода обычно вставляются в заднюю часть коробки.

Это означает, что вы собираетесь создать путь проводки, который позволит течь электричеству ✘ от горячей подачи, обозначенной L1 на фотографии, ✘ через все выключатели (L1⇒C⇒красный провод ⇒C) и затем ✘ к горячей клемме фонаря, а затем подключите нейтральную клемму фонаря (золотой винт ⇒ провод накаливания лампы ⇒ серебряный винт) и ✘ обратно к нейтрали, нейтраль в питании отмечена буквой N на фотографии. (белый провод⇒красный провод-гайка⇒белый провод⇒красный провод-гайка⇒белый провод⇒N) Все это создает круговую цепь.

Описание Электропитание на одном конце, 2 переключателя на другом. 2-й свет подключается к ножке выключателя у переключателя, а не у фонаря. Обратите внимание, что черные провода от фонарей подключаются к общему проводу 2-го 3-го контакта. Если бы они были подключены к первому 3-ходовому общему проводу, свет не выключился бы, потому что L1 все время горячий. Поэтому, когда вы находитесь на лестнице, тянущей 14/2 от потолочного светильника к 3-ходовому, вам нужно протянуть его ко 2-му 3-ходовому, без L1.

Но зачем тянуть 2 ножки переключателя к выключателю, а не от выключателя к свету к свету?
Ответ; для экономии провода. В приведенных выше методах подключения белый провод, содержащийся в 14/3, использовался в качестве нейтрали. В следующих 2 методах белый провод будет использоваться в качестве проводника-путешественника, а не нейтрали. Путешественники несут горячую подачу от трехходового переключателя к трехходовому переключателю.

…Но схема подключения сильно отличается. Ножка переключателя и подача тянутся к одной и той же коробке, а затем ножка переключателя черного провода от света протягивается к общему проводу на тупике 3, как показано здесь;

Схемы подключения и фото Джима Морелли. Вы можете копировать для обучения в классе или личного использования.

Способ подключения «3-ходового тупикового переключателя». Этот метод обычно используется профессиональными электриками. Есть 2 варианта Dead End 3ways; протягивая ногу переключателя к общему, как показано на фотографии выше, или протягивая горячую часть к общему, как описано ниже. Вы можете скопировать эту фотографию и любую часть этого сайта для использования в классе или для индивидуального использования.

..но другое использование L1 и ножки выключателя от света. Единственное изменение в проводке связано с тем, какая общая клемма получит горячий провод, а какая общая — провод ножки переключателя. В этом методе «горячее» продлевается на 3-ходовой тупик, а не на ножку переключателя.

Мы только что изучили 2 различных способа подключения 3-стороннего тупика. Многие электрики не знают, что есть 2 тупиковых метода. Они думают, что есть только один метод, тот, который они изучили, либо удлиняя горячую, либо удлиняя ножку переключателя. Устранение неполадок с плохим светом будет проще, если вы знаете, что общим в тупике 3way может быть либо;
➪ постоянно горячий (расширенный горячий) ИЛИ
➪ переключаемый горячий (удлиненный переключатель).

Посмотрите еще раз на оба «тупиковых» метода в этом параллельном сравнении.
Обратите внимание на разные роли сплошного черного провода между переключателями.
Метод № 2 удлиняет черную ножку переключателя от источника света.
Метод № 2.1 расширяет черный горячий L1.

Метод 2

Метод 2.1

Эти 3 провода называются кабелем 12/3 MC. Он имеет металлическую оболочку
, для которой требуется небольшая красная втулка для защиты проводов от
острым краем, а также использует специальный соединитель, чтобы
прикрепить его к коробке. MC чаще встречается в коммерческих зданиях
, чем в жилых. Он также поставляется в 14 и 10 калибрах.

Фото предоставлено http://www.lowes.com

S3 Метод #2.2 Тупик 3-х полосный с Travellers at Light
Рейтинг Ниже среднего D – ☹
Ножка двухпроводного переключателя – единственное соединение, которое должно быть на свету, но этот метод требует обрезки воссоединение путников на светофоре. Обратите внимание на 2 красные гайки на путешественниках на приведенной ниже схеме проводки и сравните их с отсутствием гаек на ползунках в приведенных выше методах. Дополнительные соединения в этом методе означают, что вы должны; возьмите лестницу, поднимитесь по лестнице, поднимите руки к потолку, зачистите, скрутите вместе, соедините и закройте провода бегунка. Все это не нужно в предыдущих методах.

Описание Питание на одном конце, 3 провода идут от первого S3 к свету, а еще 3 провода идут от фонаря к тупику S3 (справа на схеме подключения). Все провода соединяются с лайтбоксом. За исключением изменения цвета проводов на одном путешественнике, линейная схема выглядит так же, как и в предыдущем методе, но схема проводки совершенно другая.

Рейтинг Плохо F – ☹ Нетипично, не рекомендуется.
К этому методу нельзя добавить 4way. На контактных клеммах должны быть только контактные провода, однако в этом методе контактный и контактный разъемы находятся на одной и той же клемме, а на другой контактной клемме — контактный контакт и ножка переключателя. Плохая идея, но показанная здесь, чтобы помочь вам распознать ее, если вам когда-нибудь придется над ней работать.

Описание Питание и выключатель на одном конце, тупиковый конец трехпроводного провода на другом. Горячая ветвь и ветвь переключателя протянуты к контактным клеммам на 3-ходовом тупике. Общие клеммы каждого S3 соединены вместе и ни с чем другим. 2 пассажирских терминала, по одному от каждого S3, соединены между собой и подключены к горячему. Второй набор контактных зажимов соединен вместе и подключен к ножке выключателя света. Для этого метода питание и ножка переключателя должны быть на одном конце, иначе потребуется 4-й провод для нейтрали.

Опытные электрики, не знакомые с радикальным методом, с трудом устранят эту неразбериху. Обычно, во всех других методах, только один путевой провод находится под напряжением, когда свет включен, но здесь все 3 провода находятся под напряжением, как показано на «Линейной схеме включения света» выше.

Еще одна серьезная проблема с радикальным методом заключается в том, что 4-позиционный переключатель не может быть добавлен к бегункам. На 2 приведенных ниже схемах показано, что 4-контактный переключатель добавлен к дорожным проводам, но свет остается включенным даже после того, как 4-контактный переключатель щелкнут. 9 Ниже среднего D
1) Существует опасность перегрузки нейтрали, если используются 2 разные цепи на одной фазе (рабочая горячая обмотка или обмотка трансформатора). Убедитесь, что 2 розетки находятся в одной цепи.
2) Этот метод может создать нежелательный импеданс, поскольку нейтральный или возвратный горячий кабель не находится в том же кабеле 14/2, что и в кабеле 14/3. магнитные поля этих отсутствующих проводников. Старайтесь, чтобы 2-проводной дорожный кабель был связан близко к кабелю с горячим и нейтральным проводами. Протяните провод бегунка 2 через те же отверстия, что и провод питателя розетки 2, а не только через чердак.

Уровень Расширенный
Описание Питание на обоих концах, переключение ветвей на одном с 2 проводами (14/2 или 12/2), используемыми в качестве проводников. Поскольку питание (один горячий и один нейтральный) находится на обоих концах, горячий на одном конце подключается к общему, закрывая неиспользуемую нейтраль, а на другом конце нейтраль от источника питания подключается к нейтрали фонаря при закрытии. неиспользованный горячий.
Использование 2 проводных путешественниц является обычной практикой электриков-строителей по 2 причинам;
1) Чтобы сэкономить деньги, так как 14/3 стоят дороже за фут, чем 14/2
2) Чтобы сэкономить время. Если у них закончились 14/3 на работе, они могут избежать поездки в магазин, используя метод 2 проводных путешественников.

Вопрос; Зачем вам прокладывать провод, которым вы даже не пользуетесь?
Ответ; «Кабель», идущий от розеток к выключателям, содержит 3 провода; черный, белый и земля. Эти 3 провода завернуты в оболочку. Поскольку используется только один провод и земля, другой неиспользуемый провод закрывается и сохраняется для возможного использования в будущем. Прокладка только отдельного провода без заземления, оболочки или кабелепровода не допускается.
Обратите внимание, что в обеих распределительных коробках есть неотключаемые горячие и нейтральные провода. В будущем человек может добавить еще одну розетку, проложив двухжильный кабель от любой распределительной коробки к новой розетке.

1) Существует опасность перегрузки нейтрали.
2) Этот метод может создать нежелательный импеданс
Уровень Расширенный
Описание Питание на одном конце, переключение на другом конце с 2-мя проводами (14/2 или 12/2), используемыми в качестве проводников. Имейте в виду этот метод, если у вас нет с собой 3 проводов.

S3 Метод №5.1 Четырехпроводный 3-ходовой со светом на обоих концах.
Рейтинг Средний C
Уровень Расширенный
Описание Питание на одном конце, переключающая ветвь на обоих концах с 2-мя проводами (14/2 или 12/2), используемыми в качестве проводников, и вторыми 2-мя проводами, используемыми в качестве переключателя нога.

Рейтинг Плохо F – ☹
К сожалению, этот способ подключения проводников внутри световой коробки, а не внутри распределительной коробки, очень затрудняет доступ к проводнику подключения, если требуется устранение неполадок.

Если бы вам предложили переместить клавиатуру компьютера в одно из двух мест, какое бы вы выбрали;
1) Вверх ногами, на потолке при свете или…
2) На стене у выключателя.
Было бы проще работать с клавиатурой (и электрическими соединениями) на месте выключателя, а не на потолке. Если у вас есть выбор, выберите распределительную коробку для соединений подачи и перемещения только с соединениями ножки переключателя на фонаре.
Этот метод также создает опасность поражения электрическим током; новички будут думать, что проводка в световом коробе обесточена, когда свет выключен, но один контактный провод все еще будет горячим, пока не будет выключен автоматический выключатель. Если вы неправильно подключите путешественников, вам, возможно, придется вернуться по 12-футовой лестнице и снять 50-фунтовую люстру, чтобы получить доступ к соединениям в потолочной световой коробке, не зная, что один из проводов все еще будет горячим.
Уровень Расширенный Также называется «Power at the Light 3way» или «Commercial 3way». Горячий провод протягивается от светового короба к одному 3-ходовому, а ножка переключателя протягивается от светового короба к другому 3-ходовому.

Теги
3-позиционный, 3-позиционный переключатель, строительство, электрик, электричество, проводка дома, как подключить 3-позиционный переключатель, физика, бытовое электричество, наука, методы подключения переключателя, профессиональное обучение

1980 Электрик морской пехоты США.
Канеохе Бэй Гавайи
1986 Производитель машин скорой помощи Электрик. Сент-Пол Миннесота
1989 Электрик-строитель. Миннесота, Висконсин, Миссури
2015 Больничный электрик. Миссури
2017 Мастер-электрик. Миссури
2018 Железнодорожный связист.
Миссури, Канзас, Небраска, Айова и Оклахома
2020 г. до настоящего времени Электрик-строитель. Миссури

Итак, я пытаюсь установить диммер Red Series 2-го поколения и надстройку GE Aux для своей трехполосной безнейтральной установки. Оба тупых переключателя в настоящее время имеют один черный провод, красный провод и белый провод. Ни на одной из схем подключения диммера inovelli red series или GE Aux не показана моя установка. Если кто-нибудь может помочь мне понять, что мне нужно сделать, чтобы подключить эти переключатели, я был бы очень признателен. Вот фото того, как в настоящее время подключен каждый переключатель:

Чтобы уточнить, к каждому из двух ваших распределительных щитов подключен только один 3-проводной ROMEX? Если это так, то у вас, вероятно, сначала есть питание на свет. И вы правы в том, что на схемах Inovelli не показана проводка для этой конфигурации.

У меня чертовски много времени. У меня новый дом, и я заказал несколько переключателей включения/выключения Z-Wave Gen2. Мой план состоит в том, чтобы автоматизировать часть моего освещения с помощью моего концентратора Hubitat.
Проблема, с которой я сталкиваюсь, заключается в настройке моей проводки. Все мои переключатели трехпозиционные, с тупым переключателем на одном конце. Кажется, я не могу найти свой конкретный сценарий на предоставленных схемах подключения.
Я прикрепил фотографии крупным планом + этикетки распределительной коробки 1 и распределительной коробки 2. Не обращайте внимания на переключатели справа от каждого с…

В основном то, что сказал Брай. После того, как я ударился головой о том, что происходит с моими переключателями (я был OP в теме, на которую ссылается Брай), эти вещи теперь легко установить, и я сделал все 10 своих (даже несколько 4-позиционных переключателей).

Я бы посоветовал приобрести мультиметр, так как он даст вам хорошую информацию. У меня тоже есть одна из этих «ручек», но даже если есть небольшой остаточный ток, она иногда дает «ложь» (т.е. если она показывает что-то вроде 0,5 В, она может сработать). твой тупой переключатель. (так что это просто оголенные провода). а потом проверяй каждый провод. Скорее всего, у вас будет один провод (красный или белый) на 120 В. Пока еще жив, переключи другой переключатель и посмотри, как это отразится на твоей силе. Скорее всего, красный теперь будет 0 В, а белый — 120 В. Если это так, то это ваши 2 путешественника, и вы бы поместили красный в свой «путешественник» на иновелли, а белый — в свой «нагруз». Вы пытаетесь найти 2 провода, которые идут туда и обратно между 0 и 120 В, когда вы переключаете другой переключатель в своем 3-м направлении. Это был самый простой способ идентифицировать моих путешественников.

Дважды проверьте, чтобы убедиться, что черный цвет является вашим «горячим» или постоянным напряжением 120 В. Провод, который всегда на 120 В, независимо от того, что вы делаете с другим переключателем, является вашим горячим, и он будет входить в ваш «линейный» слот на inovelli.

Вот как я разобрался со всеми своими (по крайней мере, с чего я начал), а затем мне пришлось разбираться во всем этом, так как на схемах проводки были не мои ситуации с проводкой. У меня также есть дополнительная проблема, связанная с тем, что несколько переключателей находятся в одной коробке и питаются от одного горячего провода.

Большое спасибо, ребята, за вашу помощь. Я только что закончил тестирование первого выключателя, который находится ближе всего к светильнику, которым он управляет. Я буду называть это переключателем A. Я тестировал с включенным и выключенным переключателем B, как вы предложили. Вот что показал мультиметр:
Переключатель A (B выключен):
Белый 120 В
Красный 45 В
Черный 0,15 В

…немного сбит с толку показаниями 37 В и 45 В. Так же не нашел постоянного 120в ни на одном проводе. Единственным постоянным значением было 0,15 В на черном проводе. Еще один ключ, чтобы бросить во все это дело. Передвигая все вокруг, чтобы сделать несколько фотографий для вас, ребята, я обнаружил два провода, соединенных вместе, глубоко в выключателе и покрытых гипсовой пылью. Я почти полностью пропустил их и на этот раз, но вспышка камеры моего телефона привлекла мое внимание к ним. Я почистил их, как смог, и предоставлю вам несколько фотографий, чтобы вы могли их увидеть. Я уверен, что это изменит ситуацию… Я собираюсь нажать другой выключатель сегодня вечером, когда семья будет спать. Они НЕ впечатлены этим проектом прямо сейчас.

Похоже, в коробке всего два кабеля: №1 — черный и белый, а №2 — черный, белый и красный. (Нет медного заземления? Старый дом?) № 1, вероятно, исходит от нагрузки (осветительного прибора), но без тестирования вы не можете сказать, черный или белый горячий. Отключение проводов как самый безопасный способ — это урок, который я усвоил за определенную цену.

Я потянул за другой переключатель и убедился, что там всего три провода. Красный, белый и черный. Да, это старый дом. Ни нейтрали, ни земли на переключателях нет. Я намеревался установить диммер в одном месте, а GE aux в другом. Я просто не уверен, в каком месте я должен установить, что или как они должны быть подключены. Если моя установка есть в схемах подключения, я либо не вижу, либо просто не понимаю их.

Хорошо, ребята, сначала я хочу поблагодарить вас за то, что нашли время, чтобы помочь мне. Понятно, что я новичок в проводке. Чтобы упростить задачу, мне удалось получить доступ к светильнику, и я сфотографировал все, что мог придумать, что может помочь. Ради здравого смысла я собираюсь опубликовать показания моего мультиметра и включить дополнительные показания, которые я получил сегодня на переключателе B. Мне нужно будет сделать это в нескольких сообщениях, так как это позволит мне опубликовать только одну фотографию на время. Вот…

Вот показания мультиметра для переключателя A и переключателя B. Эти показания включают в себя, когда переключатели удалены и провода оголены от A и B одновременно, показания для каждого места, когда переключатель удален из измеряемом месте, а переключатель установлен в противоположном месте как в положении ON, так и в положении OFF:

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой. – Советы по ремонту

Трехклавишный выключатель с розеткой: схема подключения и назначение

Правильная последовательность подключения трёхклавишного выключателя

Конструкция и принцип действия двухклавишного выключателя

Проводка: открытый или скрытый вариант

Как подключить трёхклавишный выключатель: пошаговые действия

Возможные ошибки и пути их решения

Выбор трехклавишного выключателя

Подключение проводов к выключателю света

Подключение тройного выключателя

Основные виды замыкающих аппаратов

Количество групп по комнатам

Методы подключения 3-позиционного переключателя — электрик 101

Нравится:

3-позиционный переключатель без нейтрали — очень запутан, пожалуйста, помогите — Обсуждение проводки
