Как правильно разместить розетки в квартире — INMYROOM

Советы

Основные правила при проектировании электропроводки

С каждым годом появляется все больше устройств, без которых мы не представляем свой быт. Чтобы создать комфортное пространство дома и не спотыкаться о провода, тянущиеся через всю квартиру, следуйте нашим советам.

Прихожая

Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 см от пола. С их помощью можно без проблем подключить к сети сушку для обуви или пылесос.

Ванная

Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной. Для душевой кабины или водонагревателя потребуется отдельная розетка. Важно, чтобы расстояние от розетки до пола и до источника воды составляло не менее 60 см.

Не забудьте: для ванной нужны специальные влагозащищенные розетки с крышкой со степенью защиты IP44. Они оснащены пластиковым фланцем во внутренней части, чтобы обеспечить сток воды в случае ее попадания  в зону розетки. Это помогает снизить риск поражения электрическим током.

Гостиная

Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь. Расположите их на высоте примерно 130 см — тогда провода не будут видны за техникой.

Совет INMYROOM: гостиная — «лицо» всей квартиры, поэтому каждая деталь должна
идеально вписываться в интерьер — и розетки в том числе.
Например, розетки Schneider Electric серии Glossa скрытой установки монтируются вплотную к стене, они соответствуют международным требованиям
безопасности и удобны в установке.Внешний
вид изделий разработал дизайнер французского агентства Design Lab Гийом Рейнер
(Guillaume Reiner). Цветовая гамма серии включает 14 вариантов, включая оригинальные
оттенки: шоколад, фисташковый, баклажановый и «сиреневый туман».

Спрятать электрику вместе с проводами можно разместив ее за придиванными тумбочками. Это позволит легко подключить к сети настольные лампы. Не забудьте предусмотреть розетки для других электроприборов: кондиционера, увлажнителя, радиатора — а также зарядки мобильных устройств.

Если вам необходима розетка у двери в гостиную, размещайте ее на высоте 30 см от пола и 10 см от дверного проема.

Кухня

Наибольшую сложность представляет размещение розеток для встраиваемой техники. Их нельзя располагать за электроприборами, поэтому электрику придется переносить за соседний шкаф и монтировать на расстоянии либо 30—60 см от пола, либо в цоколе, ниже уровня шкафов — это примерно 5 см от пола.

Чуть проще с розеткой для вытяжки: просто разместите ее, отступив 5—6 см вверх от навесных шкафов. Главное, чтобы она не была закрыта вентиляционным коробом.

Легче всего определиться с положением розеток
над столешницей — просто отступите вверх 10—30 см. В зоне столешницы рекомендуем поставить розетки с крышкой с повышенной защитой от влажности IP 44.

Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

Если на вашей кухне будет телевизор, установите несколько розеток и для него: аудио-, телевизионные, стандартные. Располагайте их так, чтобы корпус телевизора все скрыл, но при этом оставался доступ к вилкам питания. Понадобятся как минимум две электрические розетки — для телевизора и WIFi — роутера.

Дополнительно можно разместить розетки рядом со входом на высоте 30—40 см от пола — это пригодится, к примеру, для подключения пылесоса.

Спальня

План разводки электрики и количество розеток зависят от функциональных зон и расположения мебели. Мысленно разделите комнату на спальную зону (кровать и тумбочки), зону хранения (шкаф и комод) и рабочую — если она есть (письменный стол).

Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 см от их поверхности. В прикроватной зоне рекомендуется расположить USB-розетки для зарядки мобильных устройств.

В зоне хранения понадобится пара розеток — для подключения подсветки шкафа и зарядки телефона. Обычно располагается на высоте 5 см от пола.

Для рабочей зоны предусмотрите два блока по две розетки: первый установите на высоте 30 см для компьютера, а второй — на высоте 15 см от поверхности стола для подключения дополнительного света.

Если вы планируете смотреть в спальне телевизор, как и вдругих комнатах, разместите блок из нескольких розеток за его корпусом.

Чтобы уборка в спальне не доставала хлопот, не забудьте расположить одну розетку у входа на высоте 30 см от пола и 10 см от проема двери для подключения  бытовых приборов.

Детская

В комнате, где отдыхает самый младший член семьи, не обойтись без розеток у кровати: одна пригодится для ночника, еще пара для дополнительных приборов — например, увлажнителя воздуха.

В комнате школьника, как правило, есть рабочая зона. Разместите над письменным
столом ребенка несколько розеток для
компьютера, необходимой техники и зарядки гаджетов — здесь
пригодятся и USB-розетки.

В детском пространстве обязательной считается установка электрических розеток со шторками , «с защитой от детей».
Они ограничивают случайный доступ к розетке со стороны ребенка.

Удобным и современным является инсталляция USB-розетки в зоне нахождения ребенка.

Кабинет

У рабочего стола потребуется минимум пять розеток (для компьютера или ноутбука, светильника, зарядных устройств) — на высоте до 15 см от столешницы. К технике личного пользования отлично подойдут USB-розетки.

Для оптимизации пространства используются лючки в пол, в них устанавливаются любые виды розеток: силовые, телефонные, компьютерные или телевизионные. Их можно использовать в зоне отдыха.

В зоне отдыха, как и в других комнатах, расположите специальные розетки для аудио-и и видеотехники. Они должны быть на высоте примерно 130 см.

Если у вас есть домашняя библиотека, возле стеллажей с книгами установите одну-две розетки для лампы или торшера на высоте от 10—15 см от пола.

На обложке: дизайн-проект студии S-style.

Подключение нескольких розеток в квартире. Схема подключения розеток шлейфом

Содержание

1. Подключение нескольких розеток в квартире. Схема подключения розеток шлейфом
2. Сколько розеток можно подключить шлейфом. Способы подключения розеток
3. Подключение розеток шлейфом без распределительных коробок. Схемы подключение розеток шлейфом
4. Подключение розеток в квартире. Правильная установка электрических розеток в квартире
   • Подготовка к работе
   • Определиться с выбором вида розетки
5. Правильное подключение розеток 220в. Установка розетки с заземлением
6. Подключение розетки по цветам. Подключение обычной розетки
7. Как подключить 4 розетки к одному проводу. Сборка розетки с четырьмя проводами и для чего они нужны

Подключение нескольких розеток в квартире. Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание ! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.

Сколько розеток можно подключить шлейфом. Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Подключение розеток шлейфом без распределительных коробок. Схемы подключение розеток шлейфом

Соединяют розетки шлейфом несколькими способами;

— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.

Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;

— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;

— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.

Подключение розеток шлейфом

Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.

Подключение розеток в квартире. Правильная установка электрических розеток в квартире

Установка электрической розетки – одна из наиболее распространенных домашних хозяйственных работ, связанных с электричеством. Поэтому важно научиться выполнять эту работу самостоятельно, тем более что уровень знаний, требуемый для выполнения этой работы, не превышает уровня знаний физики 9 класса, также эта работа не требует особых физических усилий и наличия сложных инструментов. В этой статье мы подробно рассмотрим, как выполнить правильную установку розеток своими руками.

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

• Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
• «Евророзетка» с заземлением. Подходят для всех современных электроприборов. Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
• Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты. Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
• Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
• Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Правильное подключение розеток 220в.

Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1.

Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2.

С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3.

Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4.

Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5.

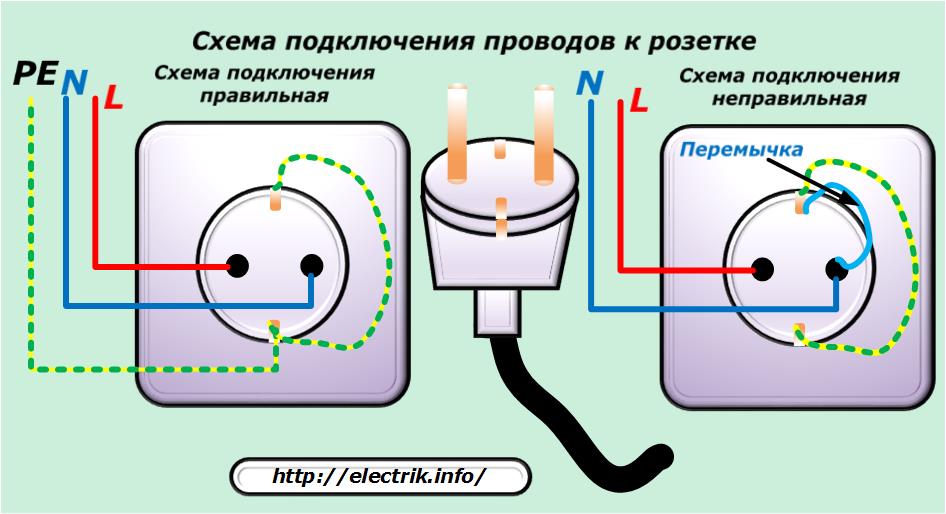

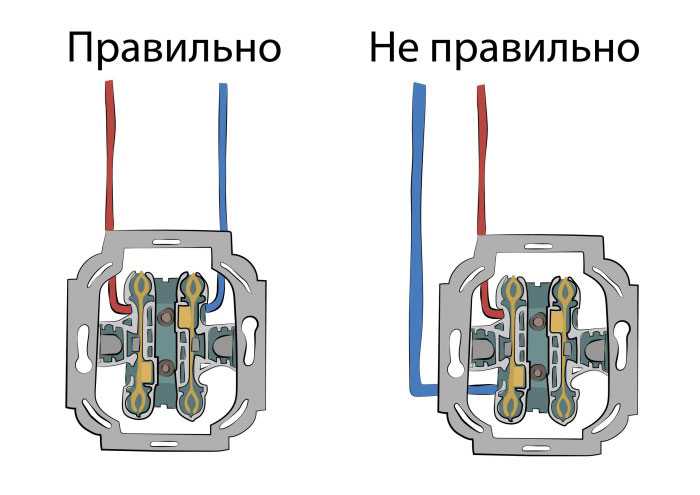

Подключение розетки по цветам. Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем,
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Как подключить 4 розетки к одному проводу. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Расположение розеток и выключателей в квартире

Постоянно распутывать кабели питания различных бытовых приборов дело не из приятных. Чтобы избежать такой ситуации, необходимо тщательно спланировать установку и размещение необходимого количества электрических розеток в различных точках помещения. Статистика показывает, что в большинстве современных домов есть не менее шести электроприборов, кроме того, электрические розетки периодически используются для зарядки различных гаджетов. В этой статье мы разберемся, каким должно быть расположение розеток в квартире, чтобы использование бытовой техники не доставляло дискомфорта.

Content

• Как спланировать установку?
• Правила установки батарей в разных комнатах
  • Кухня
  • Гостиная
  • Спальня
  • Ванная
  • Прихожая
• Заключение

Как спланировать установку?

Планировать места установки розеток в вашей квартире лучше всего одновременно с разработкой дизайна помещения. Если специалист может сделать проект интерьера самостоятельно, то план размещения розеток, как и выключателей, следует проработать вместе с ним. Дизайнер не волшебник, и он не угадает, где должна быть розетка, чтобы вы, например, поработали на ноутбуке в спальне. Поэтому необходимо определить размещение стационарных элементов электроснабжения до утверждения проекта.

Планируя интерьер самостоятельно, нужно учитывать, где будет стоять мебель, иначе может получиться так, что розетка окажется за шкафом, где она будет бесполезна. Разработав интерьер и определившись с обстановкой, можно переходить к вопросу расчета и установки электрооборудования.

Для упрощения планирования обстановки лучше всего заранее решить, какие модели разной мебели будут в доме.

Зная их размеры и расположение, вы легко сможете определить расположение розеток и выключателей.

Также желательно заранее ознакомиться с недостатками в расположении розеток и выключателей, которые показаны на видео:

Правила установки батарей в разных комнатах

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещении и где их лучше установить.

Кухня

Практически на каждой современной кухне имеется большое количество электроприборов. Поэтому первым шагом в дизайне интерьера является определение мест для каждого из них. Большая часть приборов устанавливается на кухонный гарнитур.

Исходя из этого, дадим несколько рекомендаций по размещению точек питания на кухонном фартуке:

• Электрические розетки, предназначенные для встраиваемых приборов, следует располагать за соседними шкафами, так как запрещается включать такие электроприборы непосредственно напротив их задней панели.
• Розетка для вытяжки монтируется на высоте 0,6 м от верха навесного шкафа.
• Для питания мелкой кухонной техники, например блендера или миксера, электрические розетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Также необходимо помнить о необходимости установки пищевых точек для варочной поверхности, духовки и холодильника. Варочную панель не следует подключать к двойной розетке вместе с духовкой – аккумулятор не выдержит такой нагрузки. Рядом с обеденным столом можно установить еще одну или две точки питания.

Наглядно про розетки на кухне в видео:

Гостиная

Существует четыре варианта размещения электрических розеток в таких помещениях, как холл и гостиная. К ним относятся:

• Дверной проем. Здесь обычно монтируют элементы питания для подключения пылесоса и электронагревателя. Монтаж необходимо производить на высоте 0,3 м от уровня пола, при этом расстояние до двери должно быть не менее 0,1 м.

• Диванная зона. Точки питания должны располагаться в этом месте так, чтобы было удобно подключить шнур питания ноутбука или зарядное устройство для планшета или мобильного телефона. Нельзя забывать о таких необходимых устройствах, как торшеры и светильники, а также кондиционер.
• ТВ зона. Точка питания здесь должна располагаться на стене за панелью устройства, если речь идет о подвесном телевизоре, или если устройство установлено на подставке, чтобы при взгляде на экран не было видно кабелей.
• Пространство вокруг рабочего стола. Если в квартире небольшое количество комнат, гостиная часто выполняет роль рабочего кабинета. В этом случае следует увеличить количество разъемов питания. В этой зоне нужно разместить розетки для подключения ПК или ноутбука, а также настольную лампу.

Спальня

Любое общежитие можно разделить на несколько зон, в которых нужно разместить точки питания. Розетки в спальне в первую очередь следует установить возле тумбочек или кровати для подключения ночника, что особенно необходимо тем, кто любит почитать журнал или книгу перед сном.

При наличии в комнате отдыха письменного стола необходимо разместить возле него две электрические розетки, одна из которых подключена к настольной лампе, а другая — к компьютеру. Их высота над рабочей поверхностью должна быть примерно 0,2 м. При установке телевизора в этом помещении требуется еще как минимум две точки питания, которые монтируются на высоте примерно 1,3 м от уровня цоколя. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

Также возле дверного проема необходимо разместить силовые элементы, в которые можно подключить пылесос или электрокамин.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

Это должно быть расположение розеток в спальне. Теперь перейдем к следующему помещению, на котором нам необходимо остановиться подробнее.

Ванная

Размещение розеток в этой комнате также стало необходимостью. Подключают стиральную машину, электробритву, фен, а если в доме нет горячей воды, то электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться вплотную к санузлу (душевой), а расстояние между ними должно быть не менее 0,6 м.

Так как влажность в этом помещении самая высокая, то количество стационарных батарей в нем желательно свести к минимуму.

Розетки, которые устанавливаются в ванной, должны быть защищены от попадания влаги на контакты специальным чехлом. Кроме того, ПУЭ предусматривает возможность использования в данном помещении только тех элементов, схема которых предусматривает подключение к устройству защитного отключения. В экстренной ситуации он отключит электропитание и предотвратит возгорание.

Прихожая

Любой человек, входящий в квартиру, проходит через эту комнату. Здесь обычно устанавливают один или два разъема питания — для подключения пылесоса или сушилки для обуви.

Заключение

Мы выяснили, сколько розеток нужно установить в каждой из основных комнат для комфортного пользования электроприборами. Напоследок нужно сказать, что в каждой комнате по возможности целесообразно предусмотреть по одной дополнительной розетке. Это позволит обойтись без удлинителей при подключении новой техники или какого-либо аппарата для хозяйственных работ.

Прочитав эту статью, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что данные рекомендации помогут вам определиться с количеством розеток, необходимых для вашей квартиры, и местами, где они должны быть установлен.

Проводка

— дом в Великобритании, все розетки наверху имеют 3 комплекта кабелей, соединяющих

Я планировал добавить ответвление от розетки в моем доме (в Великобритании). При удалении розетки я бы хотел, чтобы к ней подсоединялись 3 набора кабелей (3 под напряжением, 3 нейтрали, 3 земли), поэтому она выглядит как кольцевая сеть с существующей ответвлением.

При проверке других розеток наверху в попытке определить, куда идет ответвление, все розетки, кроме одной, имеют 3 набора проводов, кроме одной (розетка в коридоре), которая имеет обычные 2 набора для кольцевой магистрали.

Дом построен в 1930 году, и проводка должна была быть подключена позже. Проводка до 2004 года с использованием красного/черного для живого/нейтрального. Кабели выглядят как 2,5 мм2, а MCB — 32a, поэтому они кажутся кольцевыми, а не радиальными.

Любые идеи о подключении розеток, так как это не похоже на стандартную кольцевую сеть, поскольку третий набор проводов для каждой розетки, похоже, не идет к ответвлению.

У нас есть отдельные автоматические выключатели на каждом этаже, и на нижнем этаже недостаточно розеток, чтобы все они были ответвлениями.

Любая помощь и идеи очень ценятся. Я воздержусь от первоначальной идеи шпоры, поскольку она не кажется такой простой, как я надеялся.

• проводка
• розетка

4

Это, конечно, не похоже на стандартную кольцевую проводку. Это мог быть сделан любителем (как, к сожалению, много домашней проводки), или они могли быть ответвлениями к розеткам, которые никогда не были установлены или которые вы не можете видеть, потому что они спрятаны или используются для стационарных розеток, таких как полотенцесушитель. рельсы, вентиляторы, настенные телевизоры, уходят в пространство на крыше для антенных усилителей и т. д. и т. д. Или они, возможно, использовали дополнительные сегменты кабеля, чтобы соединить розетки вместе по какой-то странной схеме, чтобы усилить кольцо, если между розетками есть длинные участки. и они беспокоились о падении напряжения.

Первое, что нужно сделать, это отключить автоматический выключатель и проверить каждый электрический элемент в доме, чтобы увидеть, не выходит ли из строя что-то, чего вы не ожидаете, и этого может быть достаточно, чтобы объяснить, что находится на конце некоторых или всех этих ответвлений. . Сколько кабелей выходит из MCB?

Но единственный способ быть полностью уверенным — это отсоединить всю партию, в том числе от MCB, и использовать измеритель для определения двух концов каждого сегмента кабеля. После того, как вы установили, какие сегменты составляют кольцо, вы можете увидеть, какие из них являются шпорами, и попытаться найти, что находится на конце каждого из них. По-настоящему неиспользуемый ответвление можно оставить отсоединенным, а на его место подключить ваше собственное ответвление.

3

Вы смотрели розетки внизу?

Одним из дешевых (и неприятных) подходов к электропроводке в домах с твердыми полами внизу было размещение розеток наверху на кольце (или, может быть, двух кольцах), а затем брать ответвления от розеток наверху для питания розеток на нижнем этаже.
