Как подключить светодиодную ленту своими руками

Сегодня каждый хочет выделить свой дом, автомобиль или подчеркнуть элементы декора. Это стало возможным с появлением светодиодных лент. Их конструкция очень компактная, гибкая, и невероятно экономит потребление электроэнергии. Сегодня с их помощью легко можно осветить дома, фасады, автомобили, оформить экстерьер и интерьер. При интерьерном освещении применяются по периметру помещения, для выделения арок, каминов и прочего. Влагозащищенные ленты можно устанавливать на улице, для освещения контуров тропинок или дорог, рекламных щитов.

Содержание:

1. Немного о Led ленте
2. Контроллер и его применение
3. Этапы работ по подключению
4. Нюансы в монтаже
5. Заключение

Немного о продукции

Полоса светодиодов представляет гибкую плату, с расположенными на ней светодиодами. Зачастую диоды располагаются равномерно по всей длине, через равный промежуток. Ширина такой полосы очень компактная, 1-2 см, а толщина с учётом светодиодов не превышает 4 мм.

Благодаря таким маленьким габаритам и гибкости, её можно установить практически в любое место. Конструкция и сам процесс монтажа довольно простой, поэтому правильно подключить ленту в квартире можно своими руками, без особых познаний и специального инструмента.

Зачем нужен контроллер

Так как LED полосы предназначены для освещения контуров, очень часто используется разнообразие цветов, при этом они плавно меняются между собой, как в новогодней гирлянде. Что б это осуществить, подключается блок контроллера, который управляет всеми светодиодами.

С его помощью устанавливается нужный режим питания, цветовая палитра освещения и прочее. Проще говоря, контроллер создаёт статические (постоянные) или динамические (меняющиеся) эффекты, и поддерживает их работу.

Контроллер управляется пультом, с помощью которого и настраивается необходимая программа освещения. LED контроллеры можно условно разделить на следующие группы:

• Радиоуправляемые.
• Сенсорные.
• Аудиоконтроллеры.
• Многоканальные.

Так как контроллеры имеют довольно широкий функционал, с их помощью можно создать очень красивую и разнообразную игру света, что благотворно сказывается на интерьере или экстерьере дома.

Работают они обычно от напряжения 12 вольт, блок питания после преобразования выдаёт с 220 вольт, необходимые 12, для работы всей системы. При этом подача тока к блоку должна быть стабильной.

Этапы подключения

Для составления схемы, и монтажа её своими руками, следует знать из чего схема может состоять. Давайте рассмотрим основные составляющие и как, они правильно должны подключаться.
Работу светодиодной ленты поддерживает постоянный ток, большинство моделей работают от 12 вольт, более мощные потребляют 24 вольта, но они встречаются очень редко. Чтобы подключить полосу к сети, необходима дополнительная установка блока питания, для преобразования тока.

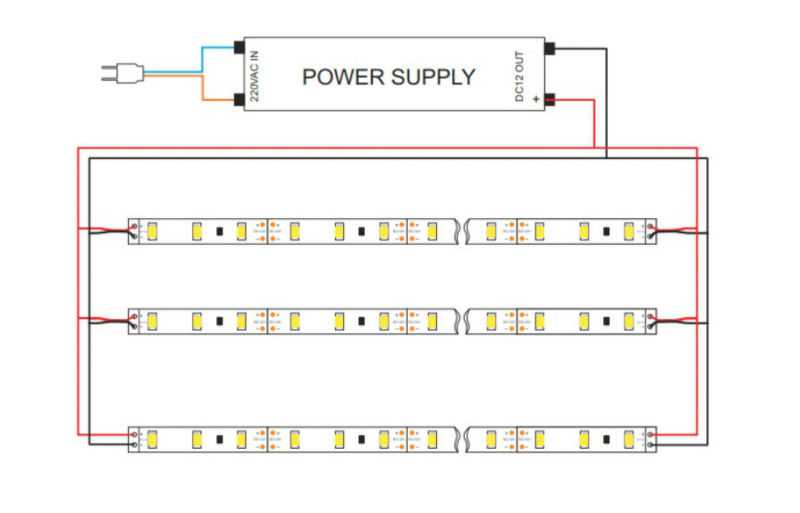

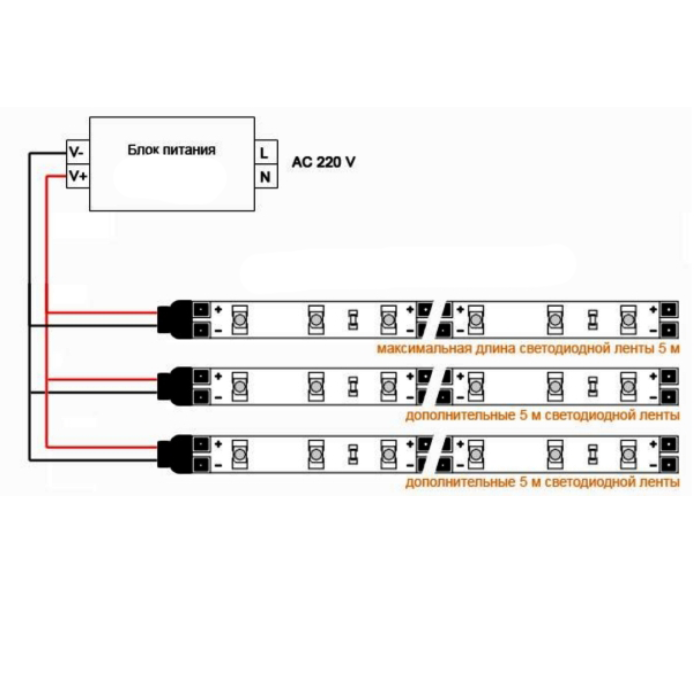

Если длина контура, который необходимо осветить больше 5 метров, тогда нужно соединять ленты параллельно. Это делается из-за того, что у каждой ленты стоит ограничение по длине работы до 5 м. При большой длине, стоит брать в расчёт и потери, для их компенсации нужно увеличивать сечение основного провода питания, подсоединённого к блоку и выходящего на схему.

Большинство лент имеют ограничение по длине последовательно подключённых участков в 5 метров, поэтому, реализуя проекты с большим количеством ленты следует использовать параллельную схему подключения.

При этом также следует учитывать сечение провода: чем больше расстояние между блоком питания и лентой, тем выше потери, и соответственно тем больше требуется сечение провода

Правильно выбрать необходимую мощность блока, можно с помощью простого умножения, номинальной мощности на общую длину и на коэффициент запаса, который равен 1. 15. Таки образом получается, для ленты номиналом 12в, общей длиной 3 метра, необходим блок питания мощностью ~42Вт (12*3*1.15=41.4=~42 Вт). Если в схеме присутствуют дополнительные компоненты типа усилителя илидиммеры, тогда блоку потребуется необходимая мощность, это следует учесть.

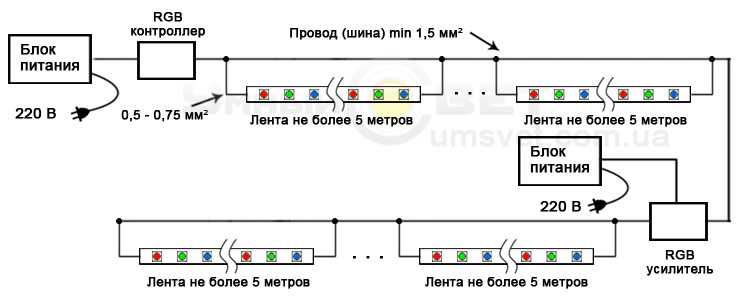

Схема подключения

Одноцветные светодиоды полосы подключаются напрямую к блоку питания, и не нуждаются в контроллере, таким образом, получиться просто статическое освещение. Если же подключать полосу с несколькими цветами, тогда схема подключения светодиодной лампы будет иметь в себе ещё и контроллер.

Основные моменты

Итак, чтобы правильно подключить ленту на 12 или 24 вольт, своими руками подключить всё, возможно, следует только придерживаться некоторых правил, для нормальной работы всей системы.

• Все контакты должны соблюдать строгую полярность, как указано на ленте. Если контакты перепутать, схема работать не будет.
• К блоку питания должно подходить 220 Вольт. Если блоку поступает нестабильное напряжение, рекомендуем использовать стабилизатор.
• При спаивании контактов, время припоя не больше 5-10 секунд, а температура паяльника до 250 градусов. В противном случае есть риск повредить плату.
• Пользоваться блоков на 12в или 24в, выдающий постоянный ток. Если есть риск попадания влаги, тогда использовать водонепроницаемый блок.
• Самоклеящийся led светильник очень просто устанавливается на нужное место. Место установки должно быть чистым, без пыли, сухим и обезжиренным.
• Максимальный радиус изгиба до 2 см, больше допускается в местах, где отсутствуют какие-либо платы или соединения. Место изгиба должно быть прочно зафиксировано.
• Наклеивая led ленту, нельзя нажимать на диоды, иначе есть риск повреждения.
• Срок службы у качественных 12в диодов около 50 тысяч часов.

Температура нормальной работы начиная от -35 и до 45 градусов. Температура хранения несколько выше, на 10-15 градусов в каждую сторону. При этом блоку питания, возможно, потребуется утепление, так как он может не выдержать таких температур.

Подведём итог

Если вы решили украсить дома led светильниками, своими руками, то лучшим вариантом будет подключение светодиодной ленты на 12в. Она отлично подойдёт для любого интерьера и экстерьера, и сможет внести красочности для вашего дома. Используя блок контроллера, вы сможете ещё более разнообразить подсветку, и сделать динамическое изменение света, по заданной вами программе.

Схема подключения светодиодной ленты очень проста, вам не составит труда осуществить весь монтаж своими руками, сэкономив на работе мастера. В зависимости от особенностей подключения, вам будет нужно иметь блок питания, преобразовывающий ток на 12 вольт, и сами диоды, также рассчитанные на 12 вольт.

Как правильно подключить светодиодную ленту

Содержание статьи

• 1 О светодиодных лентах
• 2 Основные правила подключения и монтажа светодиодных лент
• 3 Подключение питания с помощью LED — коннектора
• 4 Подключение питания способом пайки припоем
• 5 Как резать и соединять отрезки светодиодной ленты?
• 6 Как правильно сращивать LED – ленту?
• 7 Сращивание светодиодной ленты с помощью проводов пайкой
• 8 Основные советы по установке, подключению и монтажу светодиодной ленты

О светодиодных лентах

Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения.
Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.

Основные правила подключения и монтажа светодиодных лент

• Все элементы светодиодной ленты не должны быть подвержены механическим повреждениям или окислению.
• соблюдение полярности

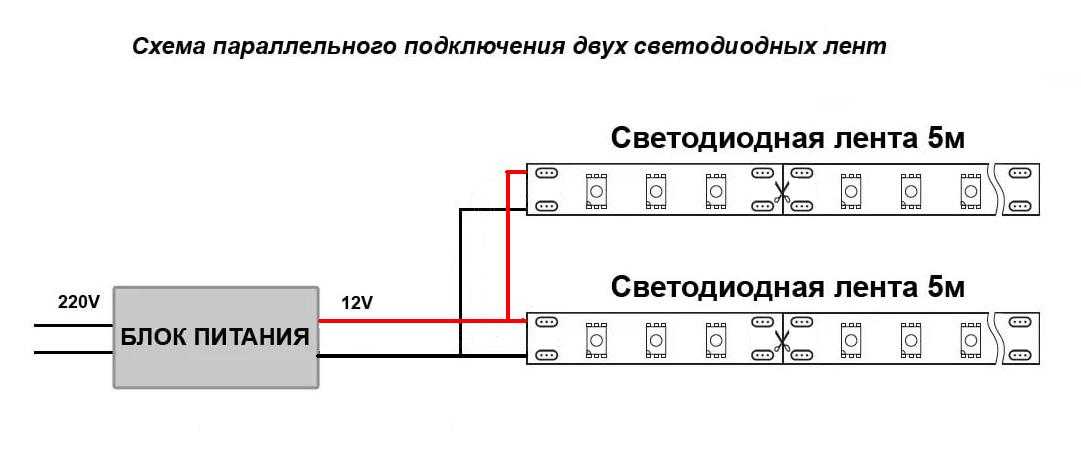

• Самый приемлемый способ подключения это – параллельное. Последовательный метод может повлечь за собой неравномерное распределение нагрузки напряжения, а значит и затухание электрического сигнала.
• Блок питания должен соответствовать максимальной нагрузке на ленте.
• Если лента монтируется на поверхности, которая проводит ток, то нужно использовать электроизоляционный материал между двумя поверхностями.

Подключение питания с помощью LED — коннектора

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами. При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходиться разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.
Первый способ и самый легкий удобный – присоединение проводов с помощью специального LED — коннектора. Такой метод называют механическим. Недостаток этого способа – вложения, так как цена одного таково коннектора достаточна высокая. Кроме того такой метод не характеризуется как надежный и прочный в отличие от следующего способа – припайки.

Подключение питания способом пайки припоем

На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм.
Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить.
Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.

Как резать и соединять отрезки светодиодной ленты?

При монтаже и установке светодиодной ленты часто приходиться ее разрезать на отрезки равные размеру поверхности, на которую она приклеивается. Другими словами подгонять ее под необходимые вам размеры. Так как светодиодная лента достаточно эластичная, то она легко режется канцелярскими ножницами. Важно, что для разрезания ленты необходимо ознакомиться с ее электрической схемой.
Любая светодиодная лента состоит из сегментов, которые соединены параллельным способом. На обратной стороне ленты можно увидеть маленькие медные дорожки, которые ведут ток. Именно по ним и подается напряжение на каждый сегмент ленты. Очень важно, что шаг разреза должен быть равен длине одного сегмента. Разрезать можно только по центру контактных площадок. Обычно место разрешенного реза обозначено линией. В качественных лентах такое место обозначено пиктограммой в виде ножниц.

Как правильно сращивать LED – ленту?

Легко и просто можно срастить любой длины отрезки ленты в одну целую. Так это делают двумя способами:
• используя LED – коннектора;
• методом пайки.
Второй способ также подразделяется еще на два типа : прямая спайка и используя дополнительные провода. Обратите внимание, для того чтобы не происходило падение напряжения на дорожках сращивать светодиодную ленту можно только до длины 5 метров.

Сращивание светодиодной ленты с помощью проводов пайкой

Во-первых, необходимо подготовить перемычки. В качестве перемычек подходит абсолютно любой провод любой торговой марки. Главное чтобы сечение провода хватило. Отрежьте необходимо вам длины провод, а после этого обязательно нужно залудить его концы. Длина провода перемычки может быть любой: от одного сантиметра до двух-трех метров.

Как и для обычной пайки в данном случае необходим флюс. Самый распространенный материал – канифоль. Он удобен тем, что сам по себе является диэлектриком, поэтому его остатки на месте пайки можно не удалять. Если вы хотите придать месту пайки ленты красивого внешнего вида, то канифоль придется удалить. Для этого зачастую используют кисточку смоченную спиртом.
Помните, что светодиодную ленту недопустимо сгибать под прямым углом. А вот после установки перемычки разрешается устанавливать ленту под любым углом.

Основные советы по установке, подключению и монтажу светодиодной ленты

• Выполнять все действия со светодиодной лентой необходимо с учетом с учетом возможности ее полного или частичного демонтажа, так как данная светильная система не является надежной и вечной.
• Для прикрепления ленты нужно просто отклеить защитный слой (пленку) и придавить рукой к ровной поверхности. Если поверхность не ровная рекомендуется предварительно на нее нанести полоску двустороннего скотча. Длина и ширина данной полоски приблизительно должны быть равны длине и ширине светодиодной ленты.
• Для надежной и правильной работы светодиодной ленты существуют профиля из алюминия. Лучше всего приклеивать ее к профилю, а его в свою очередь саморезами прикреплять к стене. Так как стоимость таких профилей выше стоимость самой ленты, можно использовать пластиковый уголок. Только закреплять его нужно к поверхности жидкими гвоздями.
• Ни в коем случае не сгибайте саму ленту под углом 90 градусов.
• Помните, что в блоках питания часто установлены вентиляторы. Они в свою очередь издают звук — акустический шум, который по мере эксплуатации увеличивается. В данном случае блок питания выносят в другое помещение, где шум не будет мешать.

Сегодня абсолютно всем известны светодиодные ленты как самый удобный, качественный, оригинальный и уже доступный вид освещения. О правильной установке, монтаже мы рассказали. Выбор остается за вами. Создайте особую атмосферу в помещение своими руками, акцентируйте и украшайте свой интерьер с помощью возможностей светодиодных лент.
