Как правильно подключить диод: Правильные схемы подключения светодиода

Содержание

Как правильно ставить диод

Хотя светодиоды светики используются в мире ещё с х годов, вопрос о том как их правильно подключать, актуален и сегодня. Начнем с того, что все светодиоды работают исключительно от постоянного тока. Для них важна полярность подключения, или расположения плюса и минуса. При неправильном подключении.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как проверить диод мультиметром не выпаивая

Способы подключения светодиодов

Как подключить светодиод?

Все методы определения полярности у светодиодов

Primary Menu

ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ

Как подключить светодиод?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зачем параллельно катушке реле ставить диод в цепи постоянного тока » защита цепей схемы.

Как проверить диод мультиметром не выпаивая

Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода — 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта.

Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА. Что такое падение напряжения? Напряжение после этого светодиода снизится упадёт на 3,2 Вольта. Но не забываем — что светодиод питается током а не напряжением то есть сколько тока дадите — столько он через себя пропустит, а ток нужно задать. Как понять задать?!

Задать — значит ограничить. Ограничить ток можно резистором, либо запитать светодиод через драйвер. Давайте рассмотрим на примерах как рассчитать и подключить светодиод к источнику воображаемой бортовой сети автомобиля, напряжение которой колеблется от 12 до 14,5 Вольт. Что бы наш светодиод не сгорел при длительном включении — рассчитывать мы будем исходя того, что в нашем автомобиле 14,5 Вольт а не 12,5 Вольта.

Светодиод в этом случае будет светить менее ярко, но зато дольше прослужит. В одном из пунктов этой статьи мы рассмотрим как подключить светодиод или цепочки из светодиодов через микросхему-стабилизатор напряжения. Такой способ подключения — сохранит яркость светодиодов при изменении оборотов двигателя.

Сперва делаем расчёты. Вычитаем из имеющегося исходного напряжения 14,5 Вольта напряжение питания светодиода 3,2 Вольта. Вот на эти оставшиеся 11,3 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. Далее нам в помощь Закон Ома для участка электрической цепи, то есть для вашего светодиода и резистора. Где R — сопротивление резистора, U — напряжение, которое нужно погасить, I — ток в цепи.

То есть, чтобы получить сопротивление гасящего резистора, нужно разделить напряжение, которое нужно погасить, на ток, который нужно получить. Ток в формулу подставляется в амперах, в одном ампере миллиампер, то есть в нашем случае 20 мА — 0,02 А. Пользуясь формулой вычисляем. Получаем Ом. Итак, нам нужен резистор номиналом Ом. Самый ближайший по номиналу, который вы сможете найти в радиомагазине будет Ом.

Мощность резистора желательно взять 0,25Вт. Так сказать — соблюдали полярность. И наш резистор благополучно рассеет лишний ток в тепло. Резистор рекомендуется припаивать непосредственно к светодиоду. Если теперь в нашу цепь светодиода и резистора мы включим последовательно амперметр он должен показать 20 миллиампер или около того. У резисторов и светодиодов есть разброс параметров, поэтому ток может отличаться в обе стороны, но незначительно.

Если прибор показывает значение от 15 до 23 мА — нормально. Чем больше ток, тем ярче светит светодиод, но тем меньше срок его службы. Поэтому для обычных светодиодов не рекомендуют устанавливать ток выше 20 мА. Соединение светодиода с резистором и с проводами лучше всего осуществлять пайкой, вибрации автомобиля и перепады температур в последствии сказываются на соединениях, а пайка это один из прочных видов соединений.

Во избежании короткого замыкания открытые контакты необходимо изолировать термоусадочной трубкой или изолентой. Процесс монтажа и пайки производить при отключенном напряжении питания. Питание можно подавать только после того, как убедитесь что всё сделали правильно и все открытые проводники изолированы. Время пайки контактов не более 3 секунд, иначе можете перегреть кристалл светодиода. Лучше будет, если паяемый контакт будет прихвачен пинцетом. Во-первых, так удобнее держать светодиод, а во-вторых пинцет рассеет лишнее тепло и не даст перегреется кристаллу.

Подключение одного светодиода на 14,5 Вольт мы освоили. Теперь давайте сделаем шаг вперёд и разберёмся как подключить последовательно два светодиода. По большому счёту — с двумя светодиодами включёнными последовательно будет использован всё тот же метод подключения, но на всякий случай мы разберём его не менее подробно что и первый.

Получаем 8,1 Вольта. Вот на эти оставшиеся 8,1 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. А получит нам надо 20мА. Если теперь в нашу цепь двух светодиодов и резистора мы включим последовательно амперметр он снова должен показать 20 миллиАмпер.

Вот мы видим на приборе 20мА или около того. Если значение от 15 до 23 мА — нормально. Подключение трёх светодиодов последовательно через резистор ничем не отличается от выше пройденного нами подключения двух. Всё тот же метод — те же формулы.

Разве что номинал резистора изменится. Давайте посмотрим каким он будет. Получаем 4,9 Вольта. Вот на эти оставшиеся 4,9 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. Распространённая и «всеми нами любимая» светодиодная лента на 12 Вольт — устроена таким же образом, она состоит из подобных цепочек из трёх последовательно-включённых светодиодов, а цепочки в свою очередь между собой соеденены в ней паралельно.

По большому счёту на напряжение 14,5 Вольта можно подключить цепочку в которой находится до четырех светодиодов с падением напряжения 3,2 Вольта и ещё останется 1,7 Вольт которые нужно будет погасить резистором. Именно поэтому ограничимся тремя светодиодами в цепочке. Они практичные, энергосберегающие и очень надёжные. Благодаря низкому энергопотреблению снижается нагрузка на генератор машины. Я доволен. Подскажите кто знает, возникла проблема со светодиодами габаритов. Возможно, рассчитано на определенное сопротивление нагрузки, которым обладает только лампа накаливания.

По этому принципу, когда перегорает лампочка поворота, мигание учащается вдвое и водитель видит, что есть некий дефект. Нужно экспериментировать.

Поправьте, если ошибся, пожалуйста. А пользователи говорят, что и Ом слишком ярко. Хочу поставить резистор Ом, тогда 9,8V приходит на диод. Не мало? ХорошаЯ статья. Подскажите как подключить 3 мигающих светодиода.

В инете полно сойтов, где написано как делать светодиод мигающим. Их полно есть готовые. А как подключить нет статей. Ведь в момент не мигания ин потребляет 2 мА, вроде, и 20 мА в работе Как это учесть? Доброго времени суток. Подскажите, как сделать поворотники из светодиодов, которые будут бегать из одной стороны в другую? Объясните неучу хочу поставить китайские дхо из 6 светодиодов на каждый фонарь. Какое сопротивление мне нужно поставить на стабилизатор LM?

Спасибо заранее. D-I-N, помоги советом. Подскажи, пжл, как и что лучше поставить к диодам? Спасибо за статью, обязательно дам ссыль на нее в своей будущей записи.

У меня вопрос, подскажите, если я к свдиоду подключу к примеру резистор на ом, то у меня он будетт гореть тускнее чем с резистором на ом? Что-то я совсем запутался… Хочу подключить последовательно диоды большой мощности. Вот такие: www. Я пробовал подключить 8 штук последовательно без всяких резисторов — работало, но не долго Сколько можно подключить к бортовой сети авто этих диодов и какой резистор в цепь подпаять, чтоб работало долго и счастливо?

Да провода по-моему бОльшее сопротивление дают… Помогите пожалуйста разобраться! Диоды рассчитаны на определенное напряжение. А ток на светодиоде будет такой, на который он рассчитан.

Вы перепутали с точностью до наоборот. В последовательном соединении на всех элементах ток будет одинаковым. Закон Ома. А вот напряжение нужно ограничить резистором. Всем добра. А есть такие блоки по 3 диода с линзами и эти блоки продаются соединёнными с одной стороны провода и с другой провода.

Способы подключения светодиодов

Обычно выходят из строя силовые, выпрямительные диоды, т. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения. Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними обрыв и появлению тока утечки. Диод является полупроводником, работа которого основана на свойствах p-n перехода. Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром.

как правильно выполнить подключение светодиодов актуален и по сей день. Для ее надежной работы необходимо ставить дополнительный диод .

Как подключить светодиод?

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости. У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод — анод. Он является положительным. Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три!

Все методы определения полярности у светодиодов

Мы очень часто применяем в своих схемах диоды, а знаете ли вы как он работает и что из себя представляет? Сегодня в «семейство» диодов входит не один десяток полупроводниковых приборов, носящих название «диод». Диод представляет собой небольшую емкость с откачанным воздухом, внутри которой на небольшом расстоянии друг от друга находится анод и второй электрод — катод, один из которых обладает электропроводностью типа р, а другой — n. Вот мы работаем насосом, воздух закачивается в камеру через ниппель, а обратно этот воздух выйти через ниппель не может.

Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить.

Primary Menu

Как подключить светодиод к 12 вольтам? Также просто, как и к 9-ти. Подключение светодиодов к источникам питания производится через ограничивающий резистор. Вся проблема и состоит в правильном расчёте сопротивления для светодиода. При подключении светодиода к 12 вольтам вначале выясняем, что за светодиод нам надо подключить.

ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Что такое реле, и как оно работает? Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. На рисунке видно где, какой контакт. Контакты 85 и 86 — это катушка.

Диод — это полупроводниковый прибор из которых собран любой диодный и разобраться, как правильно применять и где какие использовать диоды.

Как подключить светодиод?

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот. Основы Диод. Полупроводниковый диод. Подключение диода.

Всем доброго дня и удачной ночи ;- Вот уже 6 месяцев катаю с переделаными фарами, но все это время мне не давала покоя одна мысль: срок службы светодиодов зависит от их нагрева. А как извесно фары на галогене довольно сильно греются.

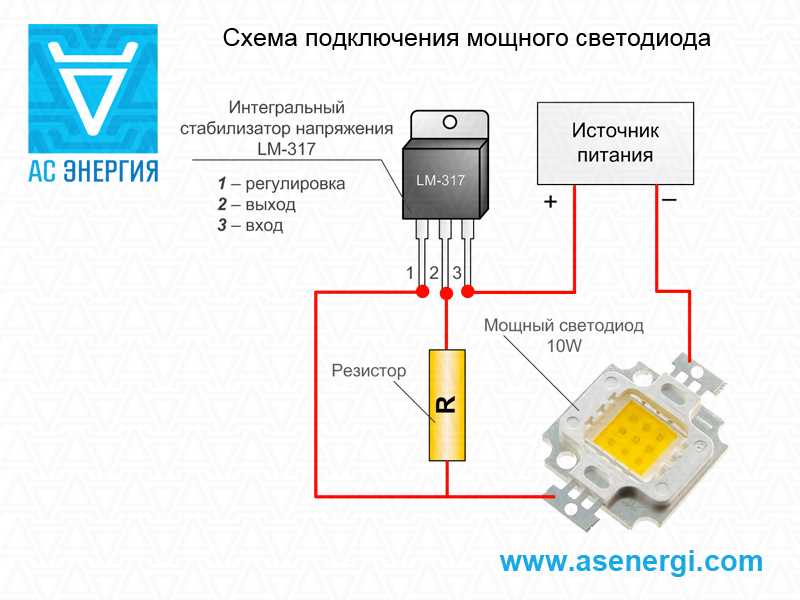

Светодиод любого типа должен подключаться к источнику питания ИП со стабилизированным током на выходе. Однако производители светодиодных светильников часто экономят на качестве и устанавливают в них недорогие блоки питания с отсутствие стабилизации. Наиболее распространены бестрансформаторные блоки питания БП на 12 В с гасящим конденсатором и токозадающим резистором на выходе. В таких схемах отсутствует какая-либо стабилизация и защита. В результате скачки сетевого напряжения ничем не нивелируются и негативно отражаются на работе светильника. Тем не менее, схема настолько дешевая, что часто встречается в светодиодных лампах и прочих устройствах.

Урок 2.4 — Диоды и светодиоды

Диод, светодиод — описание, характеристики, маркировка, взаимозаменяемость, установка на плату.

диод, светодиод

https://masterkit.ru/blog/lessons/urok-2-4-diody-i-svetodiody

Диод

Диод – это электронный компонент, обладающий односторонней проводимостью.
Идеальный диод является проводником в одном направлении и изолятором — в другом направлении.

Основные характеристики диода

Максимально допустимый прямой ток и максимально допустимое напряжение – это такие значения тока и напряжения, которые диод может выдержать в течение длительного времени. Если превысить ток и/или напряжение, приложенные к диоду, он может выйти из строя.

В наборы Мастер Кит входят два типа диодов:
— диод малой мощности 1N4148. Максимально допустимый ток через этот диод составляет 0,15А, напряжение – до 75В
— диод средней мощности типа 1N4001…1N4007. Максимально допустимый ток через этот диод составляет 1А, напряжение (в зависимости от последней цифры) – от 50 до 1000В.

Взаимозаменяемость диодов

Если под рукой нет нужного диода, его можно заменить аналогичным. Конечно, нужно следить за тем, чтобы предельно допустимые ток и напряжения нового диода были выше таковых параметров схемы. Кроме того, новый диод должен иметь такой же или похожий тип корпуса (иначе диод может физически не поместиться на печатную плату).

Например, в схеме рекомендуется установить диод типа 1N4005. Его параметры: максимально допустимый ток – 1А, максимально допустимое обратное напряжение – 600В. Допустим, у вас нет диода 1N4005, но есть диод 1N4001 в таком же типе корпуса с параметрами, соответственно, 1А/50В. Но если в вашей схеме рабочие напряжения не превышают 12В, вы смело можете произвести замену рекомендованного диода 1N4005 на 1N4001.
Такая же ситуация бывает и на складе Мастер Кит, когда мы производим замену временно отсутствующего компонента на аналогичный.

Установка диода на печатную плату

Диод имеет полярность, то есть должен устанавливаться на печатную плату строго в определённом положении. Если установить диод неправильно, он не только не заработает, но и может выйти из строя.

На диоде обязательно имеется маркировка полярности. В диодах, входящих в набор Мастер Кит, полосой на корпусе маркируется вывод катода.

На печатной плате также имеется маркировка полярности диода – полоса. При установке диода на плату нужно совмещать «ключи»: полосу на компоненте и на печатной плате.

Светодиоды

Светодиод – это разновидность обычного диода, но этот диод обладает важным свойством: он излучает свет при пропускании через него тока в прямом направлении. В зависимости от типа, светодиоды могут иметь разную яркость и цвет свечения: красный, зелёный, синий, жёлтый. Существуют светодиоды невидимого спектра излучения: инфракрасные (широко применяемые в системах дистанционного управления), ультрафиолетовые.

Как и обычный диод, светодиод корректно работает (излучает свет) только при условии правильной полярности приложенного к нему напряжения. Поэтому очень важно при установке светодиода на плату соблюдать «ключи».

У светодиодов, входящих в наборы Мастер Кит, вывод анода (он же «+») – длиннее.

На печатной плате также имеется маркировка полярности.

Скачать урок в формате PDF

Использование обратноходовых диодов в реле предотвращает электрические помехи в ваших цепях | Блог о дизайне печатных плат

Создано: 8 сентября 2017 г.

Обновлено: 25 ноября 2020 г.

Инженеры иногда склонны чрезмерно усложнять проблему вместо того, чтобы сосредоточиться на простых логических решениях. Например, у моего друга сломался мотоцикл, и он часами проверял аккумулятор, карбюратор и электрическую систему. Оказывается, все это было сделано зря. Мы были очень удивлены, узнав, что этот хаос был вызван неисправным топливным индикатором, из-за которого его топливный бак опустел.

В электронике то, что может показаться большой проблемой, иногда может иметь простое решение. Например, при проектировании печатных плат с механическими реле можно избежать больших скачков напряжения и обеспечить подавление помех реле, добавив в схему обратноходовой диод. Однако, если вы поместили его на реле для защиты от обратного хода, а ваш контроллер все еще продолжает сбрасываться, вам может потребоваться рассмотреть другие источники электрических помех. Как и в случае с мотоциклом моего друга, часто эти источники скрываются на виду и могут быть решены с помощью тех же методов шумоподавления, которые вы применили к своей конструкции. Вот почему и как вы можете использовать обратные диоды для снижения электромагнитных помех в ваших реле, и что вы должны учитывать, если ваша конструкция является частью более крупной системы.

Что такое обратноходовой диод и зачем он нужен

Так как же обратноходовой диод защищает цепь? Если вы создавали печатные платы с механическими реле, то вы, вероятно, слышали об обратноходовых диодах. Обратный диод размещается с обратной полярностью от источника питания и параллельно катушке индуктивности реле. Использование обратноходового диода в схеме реле предотвращает появление огромных скачков напряжения при отключении источника питания. Иногда их называют маховиковым диодом, обратным диодом, релейным диодом или снаббер-диодом.

Зачем ставить диод на катушку реле?

Когда источник питания подключен к реле, напряжение катушки индуктивности увеличивается, чтобы соответствовать напряжению источника питания. Скорость, с которой может изменяться ток в индукторе, ограничена его постоянной времени. В этом случае время, необходимое для минимизации тока через катушку, больше, чем время, необходимое для отключения источника питания. При отключении индуктивная нагрузка в катушке меняет полярность, пытаясь поддерживать протекание тока в соответствии с его кривой рассеивания (т. Е. % от максимального тока во времени). Это приводит к тому, что на разомкнутых соединениях компонента, управляющего реле, накапливается огромный потенциал напряжения.

Это накопленное напряжение называется напряжением обратного хода. Это может привести к возникновению электрической дуги и повреждению компонентов, управляющих реле. Это также может вызвать электрические помехи, которые могут накладываться на соседние сигналы или соединения питания и вызывать сбой или сброс микроконтроллеров. Если у вас есть панель управления электроникой, которая сбрасывается каждый раз, когда реле обесточивается, весьма вероятно, что у вас проблема с напряжением обратного хода.

Чтобы решить эту проблему, к источнику питания подключен диод с обратной полярностью. Размещение диода на катушке реле пропускает обратное электромагнитное поле и его ток через диод, когда реле находится под напряжением, поскольку обратная ЭДС приводит в движение диод защиты от обратного хода при прямом смещении. При отключении питания полярность напряжения на катушке инвертируется, и между катушкой реле и защитным диодом образуется токовая петля; диод снова становится смещенным в прямом направлении. Обратный диод пропускает ток с минимальным сопротивлением и предотвращает накопление обратного напряжения, отсюда и название обратноходового диода.

Крошечные обратноходовые диоды предотвращают повреждение компонентов при высоком обратном напряжении.

Проводка для подавления помех реле

Установка защитного диода обратного хода довольно проста; он должен быть помещен непосредственно через катушку реле. Схема цепи обратноходового диода реле показана ниже. На этой схеме резистор R , подключенный параллельно проводке обратного диода, представляет собственное сопротивление катушки постоянному току.

Обратноходовый диод в цепи реле.

Обратите внимание, что размещение обратноходового диода не препятствует передаче скачка напряжения на какую-либо последующую нагрузку. Вместо этого он обеспечивает путь с низким сопротивлением, который перенаправляет ток, поэтому всплеск напряжения на последующей нагрузке будет намного меньше. Использование простого диода 1N4007 достаточно для подавления больших скачков напряжения в реле 24 В постоянного тока со схемой диодной защиты.

Путь тока в обратноходовом диоде зависит от того, замкнут или разомкнут переключатель в реле. Поскольку переключатель изначально замкнут, нагрузка индуктора создает обратное электромагнитное поле в качестве переходного процесса, и напряжение медленно повышается до значения напряжения питания. Как только переключатель размыкается, обратное электромагнитное поле, создаваемое индуктором, меняет направление и указывает на землю, создавая переходную характеристику, которая медленно затухает. Благодаря петле с низким сопротивлением, создаваемой обратноходовым диодом при прямом смещении, ток отводится через диод, а не создает большой скачок напряжения в другом месте цепи.

Протекание тока через проводку обратного диода в цепи реле.

Как электрические помехи могут мешать работе вашей электроники, несмотря на встроенные обратноходовые диоды

Возможно, вы думали, что размещение обратноходовых диодов в цепи реле решит все ваши проблемы с электрическим шумом. Это то, во что я верил, пока не столкнулся с ошеломляющей проблемой, когда контроллер влажности, который я разработал, постоянно сбрасывался. И это несмотря на то, что я использовал каждое реле со схемой диодной защиты.

Контроллер влажности был подключен к внешним механическим реле, управляющим промышленными нагревательными элементами. Этот рутинный проект превратился в охоту на ведьм для решения проблемы, приводящей к перезагрузке контроллера. Когда у вас есть десятки похожих установок с одинаковыми симптомами, легко предположить, что вы напортачили с дизайном продукта.

После нескольких часов опробования различных источников питания, кабелей, методов заземления и электромагнитных помех (ЭМП) меня, наконец, осенило, что, возможно, причиной проблемы были внешние механические реле. Насколько я подозреваю, ни одно из внешних реле, установленных третьей стороной, не имело цепи обратного диода, подключенной параллельно их катушкам индуктивности. Результирующие обратноходовые напряжения вызвали электрические помехи в соединительном кабеле и контроллере влажности, что привело к сбросу системы.

Несмотря на то, что у вас мало контроля над электрическими установками, выполненными третьей стороной, нет оправдания тому, что вы не придерживаетесь лучших практик с обратноходовыми диодами на вашей печатной плате. Для начала вам нужно убедиться, что соответствующий прямой ток обратноходового диода больше, чем у катушки, когда электромагнитное поле катушки приводит к прямому смещению. Кроме того, выберите обратноходовой диод с обратным напряжением, превышающим номинальное напряжение катушки.

Отсутствие шунтирующего диода может стать вашим электрическим кошмаром.

В своей практике я размещаю обратноходовые диоды как можно ближе к реле. Типичный диод 1N4007 хорошо служит мне в большинстве приложений и избавляет меня от необходимости вручную создавать посадочные места. Более того, наличие хорошего программного обеспечения для ведомости материалов, такого как инструмент управления Altium Designer, упрощает управление их жизненным циклом и доступностью. Это особенно полезно, когда я перепрофилирую старые проекты.

Все еще задаетесь вопросом, как диод защищает цепь? У вас есть вопрос о обратноходовых, обратных или маховиковых диодах? Свяжитесь со специалистом Altium Designer.

Ознакомьтесь с Altium Designer в действии…

Мощный дизайн печатной платы

Что такое диод? — Сборка электронных схем

Вы здесь: Главная / Диоды / Что такое диод?

10 сентября 2013 г. Автор: Øyvind Nydal Dahl 16 комментариев

Меня несколько раз спрашивали, что такое диод?

Итак, диод — это электронный компонент, который проводит ток в одном направлении и блокирует ток в другом направлении.

Символ диода выглядит следующим образом:

Как подключить диод

Давайте рассмотрим пример.

В схеме выше диод подключен в правильном направлении. Это означает, что ток может протекать через него, так что светодиод загорится.

Но что произойдет, если мы подключим его наоборот?

Во второй схеме диод подключен неправильно. Это означает, что в цепи не будет протекать ток и светодиод погаснет.

Для чего используется диод?

Диоды очень часто используются в блоках питания. Из розетки в стене вы получаете переменный ток (AC). Многие устройства, которые мы используем, нуждаются в постоянном токе (DC). Чтобы получить постоянный ток из переменного тока, нам нужна схема выпрямителя. Это схема, которая преобразует переменный ток (AC) в постоянный ток (DC). Диоды являются основными компонентами схем выпрямителей.

Принцип работы диода

Диод состоит из PN-перехода. Вы получаете PN-переход, беря полупроводниковый материал с отрицательной и положительной примесью и соединяя его вместе.

На пересечении этих двух материалов появляется «область истощения». Эта обедненная область действует как изолятор и отказывается пропускать ток.

При подаче положительного напряжения с положительной стороны на отрицательную «слой истощения» между двумя материалами исчезает, и ток может течь от положительной стороны к отрицательной.

Когда вы прикладываете напряжение в другом направлении, от отрицательной стороны к положительной, обедненная область расширяется и сопротивляется любому протекающему току.

Примечания о диодах

Вы должны приложить достаточное напряжение в «правильном» направлении — от плюса к минусу — чтобы диод начал проводить ток. Обычно это напряжение составляет около 0,7 В.
Диод имеет ограничения и не может проводить неограниченное количество тока.
Диоды не являются идеальными компонентами. Если вы приложите напряжение в неправильном направлении, будет течь небольшой ток. Этот ток называется «током утечки».
