Кроме самого светильника, вам понадобятся минимальный набор инструментов и немного свободного времени.

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

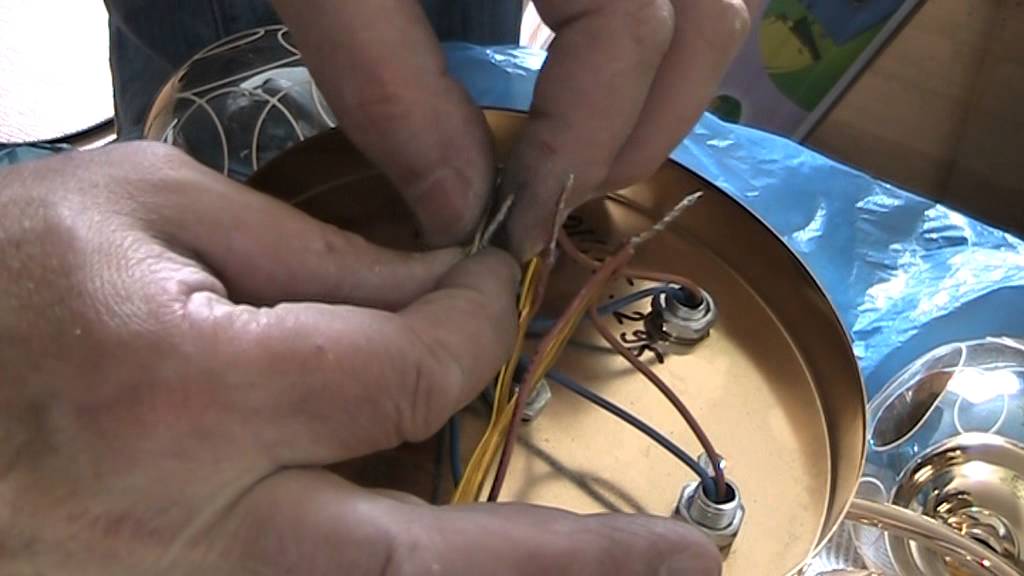

6. Соедините провода внутри люстры

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Проводка

— Как отличить нейтральный провод от горячего на старинной французской люстре

Чтобы сначала ответить на буквальный вопрос в вашем заголовке: способ, которым вы отличаете нейтральный провод от горячего в таком светильнике, осуществляется с помощью мультиметра. (Технически все, что вам нужно, — это тестер непрерывности, но самый простой способ получить его — это пойти в хозяйственный магазин и купить простой мультиметр за 10 долларов. Он также пригодится и для других целей.)

После того, как вы мультиметр, используйте его в режиме проверки непрерывности, чтобы проверить, какой провод подключается к какой части каждого патрона лампы. (Разумеется, делать это при снятых со всех ламп и отключенной от сети люстре.) Правило здесь простое: в правильно подключенной винтовой лампе в розетке резьба должна быть подключена к нейтрали , а контакт в нижней части гнезда должен быть под напряжением. (Это сделано из соображений безопасности. Если поменять местами провода, лампа все равно будет работать, но вы, скорее всего, получите удар током, случайно коснувшись контакта под напряжением при замене лампы.)

Еще что нужно проверить, пока вы , включите:

  • Все ли розетки подключены одинаково, или у некоторых из них фаза и нейтраль поменялись местами по сравнению с другими? Если они это сделают, вы захотите переключить их, чтобы они все были согласованы.

  • Надежны ли все соединения, даже если вы будете шевелить проводами?

  • Есть ли непрерывность между напряжением и нейтралью? При снятых лампочках их быть не должно — если они есть, это указывает на короткое замыкание где-то, которое вам нужно исправить. Покачивайте провода, проверяя это тоже.

  • Есть ли непрерывность между открытыми металлическими частями люстры и токоведущим или нейтральным проводом? Опять же, не должно быть, если только нет короткого замыкания или если нейтраль не была подключена для выполнения двойной функции в качестве земли — что небезопасно, и вы должны это исправить.

  • Если имеется заземляющий провод, есть ли непрерывность от него до всех открытых металлических частей? (Должен быть. Если провода заземления нет, я настоятельно рекомендую его добавить. И да, используйте GFCI.)

Для большей уверенности повторите два последних теста после повторной установки ламп, так как в неисправном патроне цоколь лампы может касаться оголенной металлической детали.


С этим покончено, давайте перейдем к другим вашим вопросам:

Я хочу заменить провода, но проблема в том, что они такие тонкие, что я не думаю, что современные провода пролезут в отверстия.

Вы должны быть в состоянии получить современные провода аналогичной толщины. Выберите разумную максимальную мощность для ламп, которые вы можете установить в эту люстру, и используйте онлайн-калькулятор сечения провода, чтобы определить минимальную толщину провода, которая вам понадобится для ваших ламп. (Помните, что провода, идущие к отдельным лампам, должны нести ток только для одной лампы, и что современные светодиодные лампы потребляют намного меньше энергии, чем старые лампы накаливания.) Затем возьмите какой-нибудь провод номиналом не менее такой же толщины, при этом все еще проходя через отверстия.

Обратите внимание, что провода к лампам не обязательно должны быть в кабеле, так как они будут скрыты от глаз и фактически находятся в заземленном металлическом кабелепроводе. Отдельные (многожильные или одножильные) провода должны подойти, если их изоляция рассчитана на 110 В. Возможно, вы захотите использовать старые провода, чтобы протянуть несколько струн (по одной на каждый новый провод) через отверстия, а затем использовать струны, чтобы протянуть новые провода. Рекомендуется сначала попрактиковаться в завязывании хорошего узла, тянущего проволоку; вы не хотите, чтобы струна оторвалась от проволоки на полпути!

Убедитесь, что провода подходящего цвета: черный для горячего и белый для нейтрального. Также подумайте о том, чтобы протянуть оголенный заземляющий провод к каждой розетке (и прикрепить его, например, к металлической подставке, удерживающей розетку). Хотя, вероятно, это не является абсолютно необходимым, если люстра действительно полностью металлическая, наличие отдельных проводов заземления на всем пути к розеткам означает, что вам не придется беспокоиться о том, является ли сама люстра хорошим заземляющим проводником или нет.

Может тонкие провода от розеток оставить, а потолочный шнур заменить на современный?

Вот… конечно вариант, если старый провод к розеткам еще годен. Но я бы не хотел. Все эти старые провода с матерчатой ​​изоляцией и самодельные сращивания могут быть все еще в отличном состоянии и в безопасности, но я бы не стал на это полагаться. Лучше заменить его на заведомо исправную современную проводку, чем переживать по этому поводу.

(Я бы тоже побеспокоился о калибре проводов, так как вы говорите, что старые провода выглядят тонкими, и поскольку более низкое напряжение сети в США означает, что там лампы потребляют в два раза больше тока, чем в Европе, при той же мощности. Но эти старые провода, безусловно, были рассчитаны на лампы накаливания, поэтому с современными светодиодами, потребляющими от 10% до 20% мощности эквивалентных ламп накаливания, все будет в порядке.Однако если вы планируете использовать люстру с лампами накаливания высокой мощности, Убедитесь, что провода подходят к нему.)

В любом случае вам все равно нужно добавить провод заземления, если его еще нет, и прикрепить его к корпусу люстры.

Не уверен, что розетки тоже нужно заменить.

Хороший вопрос. Основываясь на быстром просмотре Википедии, кажется, что, хотя в Европе и США используются одинаковые винтовые патроны для ламп Эдисона, их точные размеры обычно различаются. Если вы можете найти лампочки, которые подходят к существующим патронам, сохраните их, но может быть удобнее заменить их.

В любом случае, как отмечает xeeka, розетки выглядят новее, чем остальная часть люстры, так что, вероятно, их уже меняли как минимум один раз в какой-то момент.


Пс. В качестве общего заявления об отказе от ответственности: у меня очень мало опыта работы с американскими электротехническими нормами, и я понятия не имею, будет ли ваша люстра с модификациями, предложенными выше, или без них, будет разрешена в соответствии с ними. Некоторые ответы, которые я нашел здесь на более ранние вопросы, предполагают, что, вероятно, этого не будет, поскольку он не будет внесен в список UL, хотя, по-видимому, местный инспектор по электротехнике мог бы отказаться от этого требования.

Электрический провод — прозрачное золото или прозрачное серебро для замены проводов — King’s Chandelier Co

Никель и латунь

Для наших хрустальных люстр вы можете выбрать отделку из латуни или никеля. Латунь — это слегка блестящая латунь (не оранжевая), а никель — полированный никель. Почему блестящие металлы? Он соответствует блеску хрусталя. Какие детали металлические?

  • Небольшие поддерживающие детали под хрустальные рамы.
  • Закрепление в кристалле. Обычно этот штифт соответствует металлической отделке вашей люстры; однако бывают случаи, когда мы используем никелевые штифты на латунной отделке, потому что они лучше всего сочетаются с кристаллами.
  • Цепь и потолочная фурнитура.
  • Провод, который проходит через кронштейны к потолку, выполнен из золота в соответствии с выбором из латуни или прозрачного цвета в соответствии с выбором из никеля.







Миндаль: Кулон в форме граненого миндаля. Чаще называют грушей, но нам больше нравится миндаль.

Кронштейн: Хрустальный или металлический элемент, закрывающий провод и поддерживающий электрическую розетку. Их также можно назвать «ветвями».

Фестоны от руки к руке: Отдельные нити кристаллов, ниспадающие с одной руки на другую. Они могут прикрепляться к передней части руки, к бобече или к какой-либо точке самой руки.

Подлокотник: В нашем случае это стальная пластина в нижней части выноса. Это то, что поддерживает руки.

Фестоны между дужками: Двойные нити хрусталя, ниспадающие с верхней части хрустальной люстры под дужки дужек.

Бобече: Кусок кристалла в форме тарелки. Исторически сложилось так, что они были предназначены для улавливания воска, капающего со свечей.

Нижняя часть: хрустальные накладки и фурнитура, соединенные вместе в одну деталь, закрывающую электрические соединения в нижней части люстры.

Перерыв: Хрустальные колонны, сложенные друг в друга, образуя основу.

Канделябры, канделябры: многорожковые подсвечники, предназначенные для размещения на столе или на полу.

Крышка свечи: рукав, закрывающий гнездо.

Чаша для свечи: Хрустальная или металлическая деталь, поддерживающая патрон или свечу.

Навес: Деталь, которая закрывает электрическую коробку на потолке.

Люстра: многорычажный подвесной светильник.

Ясность: Качество, связанное с хрусталем, заключающееся в том, что кусок висящего хрусталя прозрачен, а не облачен.

Поперечный разрез: рисунок разрезов, напоминающий крестики.

Кристалл: Традиционно хрусталь — это то, что вы получаете, когда добавляете свинец в стекло. Добавленный свинец не только придает стеклу вес и прозрачность, но и облегчает его резку. Однако в наше время, когда свинец всегда приветствуется, материалы, используемые для люстр, называются хрусталем независимо от того, содержит он свинец или нет. Современное производство позволяет добиться прозрачности и преломления без свинца.

Двойной уровень: два уровня оружия, так что лампочки появляются на разных уровнях.

Фасетка: маленькие плоские поверхности на кусочке кристалла. Качество огранки, образующей грань, а также угол и расположение грани важны для отражения/преломления света.

Феррула: Металлические детали на обоих концах хрустального рычага или на конце шпиля или свитка. Гипс используется, чтобы прикрепить кусок кристалла к наконечнику.

Гирлянда: Нить хрусталя, предназначенная для драпировки или украшения внутри люстры.

Финиш: Конечная нижняя точка корпуса люстры. Часто с навершия свисает хрустальный шар.

Для скрытого монтажа: Люстра для скрытого монтажа крепится непосредственно к потолку без какой-либо цепи.

Французский pendalogue: Часто известен как подвеска «бумажная кукла» или «лист». Это подвески сложной формы, которые чаще всего встречаются на люстрах во французском стиле.

Полная огранка: Относится к тому, как можно вырезать кулон. Если огранка полная, то все стороны имеют грани; поэтому он не будет ровно лежать на поверхности.

Полные гирлянды: Наши хрустальные люстры с гирляндами на плечах и между гирляндами.

Gasolier: Люстра, которая исторически использует газ. Наши репродукции подключены к электричеству.

Отсечка газа, газовый кран: на оригинальных газовых светильниках эти детали регулировали подачу газа к источнику света. На наших викторианских люстрах они декоративные.

Полуразрезанный: Относится к тому, как можно разрезать кулон. Если он наполовину разрезан, он будет лежать на столе.

Ручная огранка: Любая огранка куска кристалла, сделанная вручную. Этот термин может относиться к отделочным кромочным надрезам или к декоративным надрезам на кристалле.

Блеск: Другое название канделябра, хрустальной люстры или хрустальной призмы.

Машинная резка: Любая резка куска кристалла, сделанная машиной.

Медальон: Исторически сложилось из гипса, но в наши дни чаще всего делают из полимера. Это декоративные элементы, которые окружают электрическую коробку на потолке.

Восьмиугольник: Пуговицы или бусины, которые крепятся к большинству подвесок, имеют форму восьмиугольника. Они могут различаться по размеру.

Груша: См. Миндаль выше.

Подвеска: Любой подвесной хрустальный предмет независимо от формы. Часто называют призмой, пендалогом, пенделогом, ду-папой, штуковиной-ма-боб, виселицей, грушей, безделушкой, слезинкой.

Pendalogue: обычно используется для идентификации кулона, который не имеет форму призмы или миндаля. Также пенделог.

Точность: качество, связанное с хрусталем, позволяющее получать прямые разрезы.

Полировка: сглаживание поверхности куска кристалла.

Призма: Слово, обычно используемое для обозначения кулона с параллельными сторонами.

Бра: любой настенный светильник.

Одноуровневый: один уровень освещения. Подходит для коротких люстр.

Шпиль, Копье: Хрустальный обелиск, который обычно вставляется в ферулу с гипсом. Они могут быть с насечками или гладкими. Исторически сложилось так, что эти предметы помогали отражать свет от пламени свечи на люстрах.

Стебель: Центральная колонна хрустальной люстры.

Swarovski: австрийская компания, созданная в 1895 году Даниэлем Сваровски, чешским изобретателем и провидцем, который изобрел машину для огранки и полировки хрустальных ювелирных камней.
