Как подключить люстру?
Кажется, что подключение люстры не такой уж и сложный процесс. Но на самом деле он требует знание работы с проводами и особенностями. От того, насколько правильно будут соединены провода, будет зависеть, как она будет работать. В этой статье мы рассмотрим пошаговую инструкцию, как дома самостоятельно это осуществить.
Подготовка
Из потолка мы видим, что могут торчать от двух или трех проводков, с них то нам и нужно начать работу. Если из вашего потолка торчат более двух проводов, то один является основным и называется заземлением. Он отличается от других своим цветом – желто-зеленый.
Стоит отметить, что это провод имеется только в новостройках. В старых зданиях он либо отсутствует, либо может появиться только после проведения ремонта.
Находим ноль и фазу, они бывают разных цветов. Вам пригодится отвертка, в магазинах они называются индикаторными.
Отведите концы проводов на минимальное расстояние друг от друга и нажмите на выключатель. Далее вам нужно прикоснуться инструментом к проводам, к фазе она станет светиться, а вот при взаимодействии с нулем нет.
Дальше выключите клавишу выключателя и еще обязательно автомат на щитке. Если вы боитесь запутаться в проводах, наклейте на них изоленту или отметьте фломастером.
Идем дальше и продолжаем работу с проводами, только с теми, что выходят из люстры. Нужно отметить также, что если заземляющий провода имеется лишь в потолке, его отключают, то есть необходимо заизолировать его.
Где фаза и ноль
В старых домах провода имеют один и тот же цвет, это может быть черный. В новых домах провода делают коричневыми или синими. Также могут располагаться и красные. Когда из потолка торчат 3 провода, при этом выключатель у вас имеет две клавиши, то у вас две фазы: общий провод это «ноль». Чтобы не запутаться, провода необходимо прозванивать тестером или той же индикаторной отверткой.
Не забудьте перевести выключатель в «включено», после того как провода проверите отверткой, выключите его. Для безопасности и спокойно работы стоит вообще выключить электропитание.
Чтобы определить провода отверткой, просто коснитесь к проводам, если они светятся, значит это фаза, если нет, то ноль. Бывает, что из потолка есть только 2 провода, тут все проще: 1 фаза, 2 ноль и выключатель будет иметь только 1 клавишу.
Что с проводами на люстре
Для того, чтобы подключить люстру с 2 проводами, не потребуется прилагать много усилий и терять много времени. Достаточно одни провода прикрутить на фазу, а второй на ноль. Не имеет значение, какой и куда, когда же на потолке 2 фазы, то можно:
1) Скрутить между собой и присоединить 1 провод, торчащий из люстры. Стоит иметь в виду, что для того, чтобы выключить свет, нужно будет нажимать на обе кнопки выключателя и наоборот.
2) Один из проводов соединить с фазой, 2 нужно заизолировать. Тогда свет можно будет включать, и выключать одной кнопкой.
Современные люстры имеют больше 2 проводов, как мы писали выше, желто-зеленый провод это заземление, если их два, то их вы просто соединяете между собой. Если у люстры 3 провода, то тут ненамного отличается этап выполнения: такой провода можно либо вообще не трогать, либо также подключить к подобному проводу.

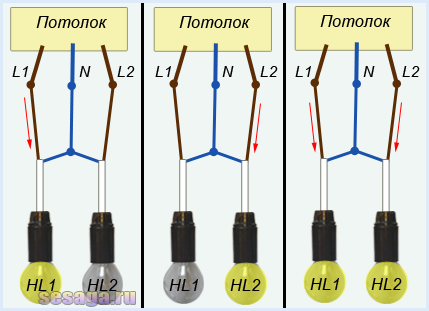

Двойной выключатель
Практически все люстры подключают по одним и тем же шагам. Есть трехрожковая люстра, от каждых таких рожков идут провода, обычно они синие. Чтобы нам подключить их к выключателю, их относят на 3 части: две фазы и ноль. Для начала синие провода соединяют и скручивают друг с другом, чтобы получить ноль. Очень важно, чтобы вы не добавили к этому проводу другие.
Другие провода также разделяют, при этом не важно, это может быть в любом порядке. То есть, одни провода от одной клавиши и наоборот. Все провода также скручиваете друг с другом, у нас получились 2 группы, которые и остается подключить.
Бывает и такое, что на потолке торчат 2 провода, а с люстры больше, тут можно быстро и просто все подключить.
Одинакового цвета провода соединяете между собой и соединяете потом с каким-либо проводом на потолке. Далее остается собрать провода в один жгут и прикрепит к проводу, торчащему из потолка.
Основные правила
С проводами важно соблюдать правильную последовательность и внимательно следить за тем, как и что соединять. Ведь если что-то пойдет не так, можно или удариться током или у вас вечером не будет света в доме.
Мало просто скрутить провода и накрыть колпачком, так может быстро произойти окисление. Лучше всего после окончания, соединения пропаять, так получиться добиться безопасного контакта без нагревания.
Бывают сложности с соединением люстры с проводами от выключателя, здесь скрутку мы исключаем. Вам понадобятся клеммные коробки, которые могут быть в комплекте с люстрой. Но, бывает такое, что не все провода влезают в эту конструкцию. Тут есть следующее решение: проводник припаивают к соединению проводов, дальше нужно заизолировать. Потом в саму коробку вставляют конец проводника.
Остается только затянуть винты после того, как провода от люстры убраны в клеммник и поднять под потолок. Дальше все хорошенько закрепить и в правильной последовательности закрепить в коробку провода. Учитывайте, что нужно установить не в хаотичном порядке, а чтобы напротив проводов был «ноль», при этом фазы соединяются в произвольном порядке.
Заходя в мебельный магазин, глаза разбегаются от большого разнообразия различных светильников и люстр. Нужно учитывать не только внешний вид, но и крепления и комплектующие.
Гармонично подобранная люстра идеально впишется в выбранный стиль интерьера, добавит ощущение комфорта и уюта в доме. Сделать акцент на современности или классике. А также ее подбирают, исходя не только из общего стиля, но и из-за высоты потолка. Если он высокий, то хорошо впишется массивная, если же низкий, то подойдет легкая и простая.
Надеемся, что наши рекомендации и советы помогли вам и теперь не составит сложности установить самостоятельно ту люстру, которая вам приглянулась.
Как правильно выбрать провод
Некоторые светодиодные светильники Sunco Lighting предназначены для жесткой проводки и уже включают внутреннюю проводку для подключения к питающим проводам. Перед установкой этих светильников вы можете обнаружить, что вам нужно проложить провод, чтобы добраться до вашего нового светильника. Этот обзорный блог предназначен для того, чтобы помочь вам понять стандарты проводов, тип провода, который вам нужен, как выбрать правильный калибр провода, а также узнать, как распознавать маркировку электрических проводов и цветовую кодировку.
В большинстве бытовых светодиодных светильников используются тонкие провода для передачи слабого тока. Существуют стандарты, помогающие обеспечить безопасность и указывающие допустимую нагрузку для каждого провода. Токовая нагрузка провода указывает рекомендуемые уровни тока для конкретного провода, чтобы предотвратить перегрузку этого провода и цепи.
Естественно, вы не хотите, чтобы ваша проводка расплавилась или загорелась, поэтому при планировании освещения необходимо следовать стандартам AWG.
Стандарты проводов AWG
Североамериканский стандарт размеров электрических проводов был установлен Американской системой калибров проводов (AWG) и действует с 1857 года. Вы также можете увидеть, что он называется проволокой Брауна и Шарпа. измерять. Это логарифмическая ступенчатая система для указания размера диаметра электропроводящих проводов (круглых/сплошных/цветных). Это не заявление о качестве провода.
Больше не всегда лучше. Область применения и ваши текущие потребности — вот что важно при выборе провода.
Стандарт AWG позволяет потребителям понимать, что установленный калибр провода (размер) будет рассчитан на определенное количество ампер или ампер. Провода меньшего размера имеют большее сопротивление, чем провода большего диаметра. Например, провод размера 12 рассчитан на 20 ампер.
Токоемкость провода показывает количество тока, которое можно безопасно провести по этому проводу.
Размер провода и номинальный ток для медных проводов AWG
- 14 AWG — 15 А
- 12 AWG – 20 А
- 10 AWG – 30 А
- 8 AWG – 40 А
- 6 AWG – 55 А
- 4 AWG – 70 А
В обозначениях AWG большее число указывает на меньший размер провода.
Закон Ома — при увеличении сопротивления напряжение уменьшается.
Это означает, что диаметр проволоки 12-го калибра будет больше, чем у проволоки 14-го калибра.
Калибры проводов и калибры проводов
Большинство бытовых электропроводок, которые вы можете использовать для многих светильников Sunco Lighting и для многих приборов в бытовых розетках, имеют сечение 12 или 14 калибра. Вы увидите датчик, обозначенный цифрой, затем тире и еще одной цифрой: 9.0003
- 12-2 или 12/2
- 14-3 или 14/3
Первая цифра указывает диаметр провода.
Вторая цифра обозначает количество жил в кабеле.
Кабели представляют собой пучки проводов в оболочке, обычно с пластиковой изоляцией. Вы часто будете видеть вырезы или поперечные сечения кабелей, чтобы показать количество проводов внутри с цветной изоляцией снаружи.
Когда речь идет о калибрах и размерах проводов, провода заземления часто добавляются как G или WG, например: 12-3WG или 12-3G – Это представление провода 14-го калибра включает два изолированных провода (фаза/нейтраль) с заземлением.
Большинство проводных осветительных приборов Sunco Lighting имеют одножильный провод, который представляет собой один сплошной проводник (медь), обернутый в изоляцию.
Если вы новичок в электромонтаже, вам может быть интересно, что означают различные цвета изолированных проводов и маркировка.
Цветовая маркировка проводов
Другим типом стандарта в проводке является цвет оболочки или изоляции, окружающей провода.
Отображаемый цвет изоляции указывает на то, что находится на этом проводе:
- Черный — это ваш провод под напряжением или под напряжением. Иногда он красный вместо черного.
- Белый — это ваш нулевой провод. Иногда он коричневый вместо белого.
- Зеленый или зелено-желтый, а также голая медь — это ваш провод заземления.
Помните, что даже нейтральный провод пропускает электричество, как и вы. Всегда выключайте автоматический выключатель и выключатель света перед работой с любыми электрическими установками.
Если вы устанавливаете светильники с функцией диммирования, вы увидите два набора проводов: три из перечисленных выше, а затем еще одну пару проводов для подключения совместимого диммера. Некоторые светильники могут включать фиолетовый провод в качестве провода под напряжением для вашего диммера. Всегда обращайтесь к руководству по установке и к инструкциям по установке вашего диммера, чтобы узнать, как безопасно подключить диммер к осветительному прибору.
Если у вас есть вопросы о конкретной проводке и диммере, проконсультируйтесь с квалифицированным электриком.
Знакомство с маркировкой электрических проводов
Каждый электрический провод содержит сведения о проводке (материал провода, размер/сечение провода, тип изоляции токопроводящих проводов, номинальное напряжение), напечатанные на оболочке провода при покупке оптом. . Показанный выше формат размера манометра (12-2 и т. д.) будет включен вместе с указанием номинального напряжения. Этикетка также будет относиться к материалу провода, например, CU для меди и AL для алюминия.
Помимо сведений о диаметре проволоки, напечатанных на оболочке, вы можете найти и другую информацию. UL означает рейтинг UL от Underwriters Laboratories. Маркировка NM указывает на неметаллический кабель, такой как марка Romex.
Когда вы покупаете дополнительную проволоку для длинных проволок, вы также можете столкнуться с буквами, обозначающими определенные вещи.
Некоторые буквы, с которыми вы можете столкнуться при проводке освещения, будут включать в себя, является ли проводка термостойкой (H или HH для более высокой термостойкости), огнестойкой и изготовленной из синтетического полимера (X), одобрена для влажных или влажных помещений и может использоваться в сухом (W). Любые дополнительные буквы будут объяснены производителем этого рулона проволоки.
Жесткая проводка и длинные провода
Длинные провода могут создавать меньшее напряжение, чем дальше вы находитесь от трансформатора, поэтому вам обычно нужен провод большого сечения для 50 футов или более. Вам необходимо спроектировать низковольтную систему освещения со сбалансированными проводами, которые рассчитаны на соответствующие нагрузки.
Для низковольтного освещения на длинных проводах, например, для наружного ландшафтного освещения, вы можете использовать провод калибра 12 или 10, чтобы предотвратить падение напряжения. Электричество очень похоже на сантехнику в том, что оно работает с током.
Посмотрите на спринклерную систему, и вы увидите, что для поддержания давления воды нельзя использовать много спринклерных головок на одной линии. То же самое относится и к электричеству.
Добавление слишком большого количества приборов в одну и ту же цепь может привести к тому, что каждый источник света не будет получать достаточное напряжение или нарушить поток электроэнергии, что может нанести ущерб. Вот почему очень важно планировать освещение, использовать вольтметр для проверки напряжения на существующих линиях и консультироваться с квалифицированным электриком.
Ресурсы по проводке
Существует ряд бесплатных онлайн-ресурсов, которые помогут вам со ссылками на типы проводов, а также с некоторыми простыми расчетами. Вы или ваш электрик также можете выполнить некоторые расчеты самостоятельно.
Падение напряжения
Вы можете оценить падение напряжения с помощью этого бесплатного калькулятора падения напряжения.
Если хотите, рассчитайте индекс падения напряжения (VDI) самостоятельно по следующей формуле:
VDI = AMPS x FEET ÷ (% VOLT DROP x VOLTAGE)
Где:
- Амперы = ватты, деленные на вольты
- Футы = одностороннее измерение длины провода
- % Падение напряжения = процентное падение напряжения, допустимое для этой цепи
Требования к цепи
Помните, что вам необходимо определить требования к нагрузке на каждую электрическую цепь до начала любой установки освещения. Требования к цепи легко рассчитать, просто:
- Добавьте мощность всех электрических устройств в конкретной цепи.
- Разделите эту мощность на напряжение (120 В или 240 В).
- Полученное число является требуемым током или амперами для этой цепи.
Этот блог предназначен только для того, чтобы помочь вам понять основы электропроводки. Мы рекомендуем вам поговорить с квалифицированным профессиональным электриком относительно любой проводки, схем и установки осветительных приборов.
