Как подключить светодиодную ленту? Ответ эксперта

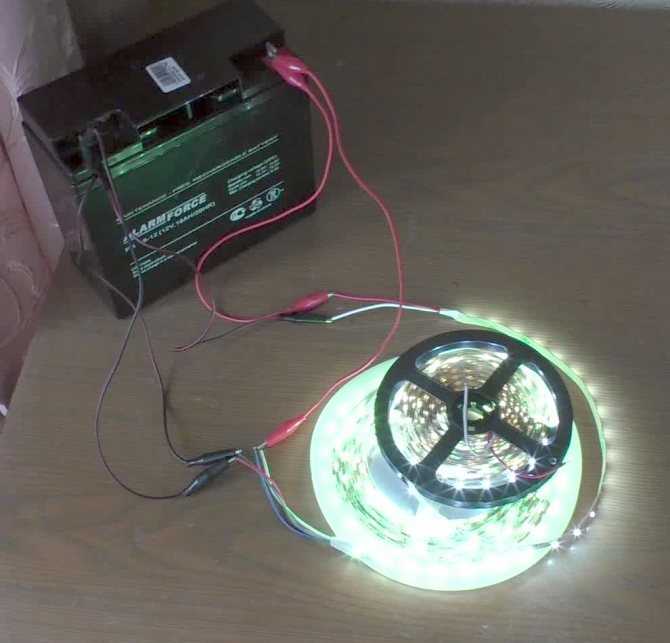

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Содержание

• 1 Подключение светодиодной ленты напрямую к сети 220 В без блока питания
• 2 Использование бестрансформаторной схемы
• 3 Схема подключения светодиодной ленты через блок питания
  • 3.1 До 5 метров
  • 3.2 Свыше 5 метров
  • 3.3 Подключение RGB или RGBW LED-лент
• 4 Подключение через выключатель
• 5 Несколько важных моментов

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

Процедуру подключения выполняют в следующей последовательности:

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм²;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока.

Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

все о подключении светодиолной ленты

Содержание

• 1 Светодиодная лента 220В – что это такое и как ее подключить
• 2 Как подключить светодиодную ленту с меньшим напряжением к 220В
• 3 Как подключить к 220 В светодиодную ленту на 12 или 24 В
• 4 Основные ошибки при подключении светодиодной ленты к сети 220в

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п. м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.

Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

• Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
• Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

Читайте также статью о том, как соединить диодную ленту.

Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

• Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
• Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
• Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
• Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.

Как повесить светодиодную ленту — видеоруководство прилагается

Руководство по установке предназначено для комплекта светодиодной ленты на 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стереофонического пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие шаги, чтобы узнать, как установить, разрезать и подключить светодиодные ленты.

Часть 1. Установка светодиодной ленты

Часть 2. Как разрезать светодиодную ленту

Часть 3. Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодную ленту?

Шаг 1. Высушите и очистите поверхность

Перед тем, как приклеить какие-либо ленточные светильники, очистите поверхность области, на которой вы будете размещать светильники. Это жизненно важно для того, чтобы сохранить его установленным в течение длительного времени. Ленты рекомендуется наносить на гладкие устойчивые поверхности. Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут изгибаться или двигаться.

Шаг 2. Разверните световую ленту и приклейте к поверхности

Светодиодные ленты поставляются свернутыми в катушку. Просто разверните отрезок светильника, с которым вы будете работать, снимите клейкую подложку и приклейте к желаемой поверхности. Прижмите каждую часть полоски, чтобы она прочно приклеилась к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и гарантировать, что она останется на месте. Отклейте липкую ленту и наклейте ее на поверхность нелипкой частью над полосой света. При желании вы можете дополнительно закрепить зажим, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами. При необходимости проверьте новые модели.

Шаг 3. Подсоедините светодиодную ленту и включите свет

После того, как ваша лента закреплена, вы можете подключить ее к контроллеру и адаптеру питания, а затем подключить к электрической розетке. Используя пульт дистанционного управления, сначала снимите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать ленту светодиодных фонарей

Каждая лента имеет специальные секции, где вы можете разрезать ленту. Убедитесь, что делаете чистый прямой рез только в этих обозначенных участках. Резка в непредусмотренном месте повредит полосу света.

Часть 3. Как соединить секции светодиодных лент

Знаете ли вы, что вы можете спроектировать свои ленточные светильники так, чтобы они делали изгибы и повороты, проходили по углам или даже по неровным поверхностям? Используйте угловые или прямые гибкие соединители 9Соединительные зажимы 0042 и .

Чтобы соединить две секции световой ленты вместе, используйте соединительный зажим. Вставьте открытый конец каждой полосы в зажим, затем закройте его, чтобы зафиксировать.

Чтобы ваши световые полосы проходили вокруг угла, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете заставить световые ленты перемещаться по неровным поверхностям. Подсоедините гибкий соединитель ленты к полосам света и над неровным участком. Подключите другой конец к остальной части освещения.

Теперь вы можете свободно менять и выбирать атмосферу светлого цвета, которую хотите. Если вы используете пульт дистанционного управления, не забудьте перед использованием отключить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы лента оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые ленты. И теперь вы можете проверить категорию светодиодных лент, чтобы получить больше.

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты просто потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, придется сделать вырез в какой-то момент вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Вот краткое пошаговое руководство по подключению нескольких ленточных светильников

1. Перед запуском отключите ленточные светильники от сети.
2. Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
3. Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
4. Используйте стандартные ножницы для резки по заранее определенной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
5. В каждой секции световой ленты должно быть равное количество оставшихся медных секций. Это необходимо для того, чтобы контакты разъема работали.
6. Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
7. Аккуратно вставьте каждую секцию световой полосы в разъем.
8. Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
9. Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
10. Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
11. Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка
Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты вместе

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазора и перемычкой может понадобиться угловой разъем на повернуться на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые разъемы без зазоров

Использование штыревых разъемов без зазоров позволяет обеспечить непрерывную работу светодиодного освещения без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство разъемов имеют 4 контакта, но вы также можете встретить 2 контакта и 5 контактов.

Еще одно замечание, на которое следует обратить внимание, это цифра 9.0027 размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой зазор между секциями световой ленты.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может сделать ваш проект стрип-света или разрушить его. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция светодиодной ленты будут иметь маркировку медной секции через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые занимают весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Похожие статьи…

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы обрести душевное спокойствие и прочное соединение светодиодных лент.

Лучшие светодиодные светильники для вашей спальни в 2022 году

Зажигай! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…

9 лучших беспроводных светодиодных светильников для дома

Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.

Как правильно починить светодиодную ленту

Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.
