Советы по выбору циркуляционных насосов Wilo (Вило)

Содержание

1. Устройство и принцип работы насосов марки Wilo
2. Насос для отопления Wilo Star
3. Насосы для систем отопления Wilo Top
4. Отопительные насосы Wilo Stratos
5. Насосы отопления серии Wilo Yonos
6. Как подобрать насос Wilo для системы отопления
7. Как распознать оригинал насоса Wilo
8. Как рассчитать, какой нужен насос Wilo
9. Как правильно установить насос Wilo в систему отопления
10. Какой насос лучше выбрать – Wilo или DAB

Главной задачей циркуляционного оборудования является создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура, независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) создают необходимое давление, подходят для подключения к системам отопления любой конфигурации.

Устройство и принцип работы насосов марки Wilo

Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционно используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.

Принцип работы бытового отопительного насоса Wilo мокрого типа основан на непосредственном контакте крыльчатки с жидкостной средой. Такая конструкция имеет следующие преимущества:

• Шумовые характеристики – работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и ванной комнате.
• Удаление воздуха – в конструкции установлен клапан, через который из системы отопления удаляется воздух.
• Снижение энергозатрат – все модели потребляют минимальное количество электроэнергии. При этом, сохраняется высокая производительность.
• Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.

Техническими характеристиками циркуляционных насосов для отопления Wilo являются:

• Удобное управление – предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
• Модели с электронным управлением укомплектованы встроенным термостатом.
• Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
• Рабочие параметры – напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³/час. Рабочий диапазон температуры теплоносителя от -10°С до + 110°С.

Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью. Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

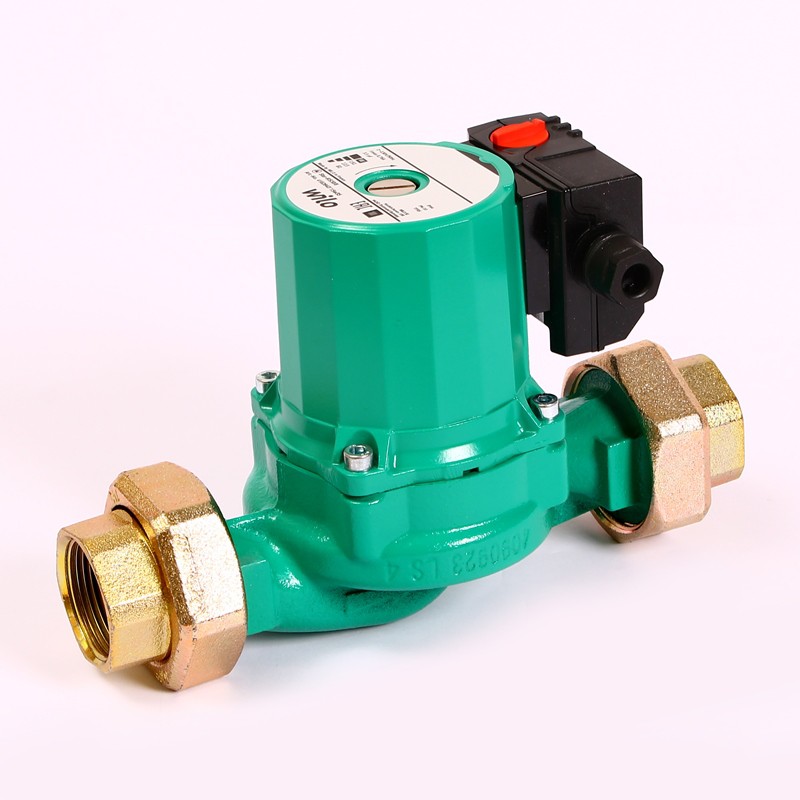

Насос для отопления Wilo Star

В серии Wilo Star, потребителю предлагают бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star – стандартные системы отопления.

В линии представлены следующие модели:

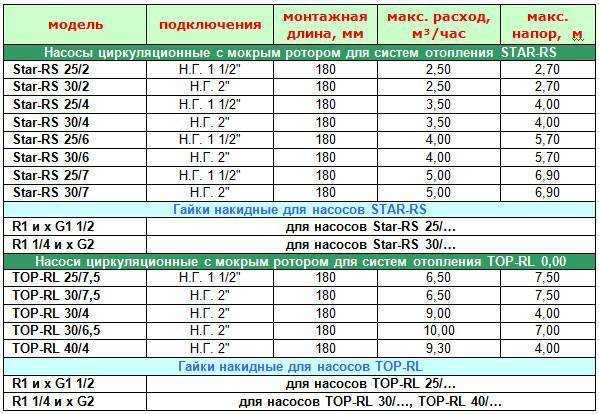

• Wilo Star RS – в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8. Корпус выполнен из термоустойчивого чугуна, ротор, подшипники и другие элементы, соприкасающиеся с теплоносителем, из нержавеющей стали. Star RS – это циркуляционный насос, с ручным регулированием и возможностью создания давления до 10 бар. Максимальная пропускная способность до 6 м³/час.
• Wilo Star RSD – сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают давление в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двум независимым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.

Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления, с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.

Насосы для систем отопления Wilo Top

Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей. Производительности достаточно для подключения к системам обогрева на 1400 м².

В конструкции предусмотрена теплоизоляция, что дает возможность наружной установки устройства.
Циркуляционные насосы марки Вило Топ, это максимальный напор воды до 10 м вод. столба, рабочее давление 10 бар. В серии Wilo Top представлены фланцевые насосы.

Помимо базовой версии, потребителю предлагают следующие модификации:

• Wilo TOP-RL и TOP-S – наиболее производительные насосы серии. Модели оснащены 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
• Wilo TOP-Z – модель серии Тор, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование располагают в любых, самых неприспособленных для этого местах.
• Wilo ТОР – базовая конфигурация. Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметрах производительности: давление от 6-10 бар, температура теплоносителя от -20°С до +130°С.

Наносное оборудование серии ТОР оптимально подходит для промышленного применения, в условиях агрессивной среды теплоносителя.

Отопительные насосы Wilo Stratos

Одна из новых серий насосного оборудования Wilo Stratos, отличается тем, что контроль над работой модуля осуществляется посредством электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производительностью от 25 кВт.

Главными достоинствами регулировки водяного насоса Wilo Stratos в системе отопления, с помощью электронного блока управления, являются:

• Потребляемая мощность насоса Wilo от 2 до 48 Вт.
• Установлен ночной режим, когда потребление электроэнергии падает до минимума.
• Автоматическая регулировка рабочих параметров – контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.

В серии дополнительно предлагаются модели, изготовленные в бронзовом корпусе, а также модификации с увеличением производительности до 16 бар.

Wilo Stratos подходят для энергосберегающих систем отопления. По сравнению с обыкновенным насосным оборудованием, экономия электроэнергии составляет не менее 80%.

Насосы отопления серии Wilo Yonos

Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабжен электронным блоком управления, защитой от завоздушивания системы и функцией удаления твердых частиц из жидкостной среды теплоносителя.

Переключение режима работы в Wilo Yonos осуществляется с помощью механического переключателя. Существует возможность использования фиксированных заводских настроек. Для экономного расхода электроэнергии, модуль переводят в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давлении в системе и другие параметры. Помимо стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.

Как подобрать насос Wilo для системы отопления

Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:

• Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
• Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.

Точные расчеты проводят только после аудита помещения и системы отопления. Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.

Как распознать оригинал насоса Wilo

Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.

На самом деле, отличить подделку достаточно просто:

1. Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
2. Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
3. Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
4. На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.

С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно. Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.

Как рассчитать, какой нужен насос Wilo

Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:

1. Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
2. Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.

В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.

Как правильно установить насос Wilo в систему отопления

Установка циркуляционного насоса марки Wilo в систему отопления выполняется в согласии со строгим соблюдением инструкции по эксплуатации, предоставленной заводом производителем. Во время проведения монтажных работ следует выполнять следующие правила:

• Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.
• Подключение теплых полов – насос устанавливают в специальный смесительный узел. Правильное расположение отопительного насоса Вило указано стрелками, расположенными на корпусе и гидравлической разводке.
• Подключение к системе отопления радиаторного типа – устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной остановки циркуляции теплоносителя, монтируют в байпас. Правила установки насосов Вило, позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
• Установка и обслуживание – насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, указанного стрелками на корпусе и смесительном узле. Рекомендуется, чтобы установку выполняли квалифицированные специалисты.
  Способы монтажа насоса зависят от выбранной модели и подробно описаны в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется.
• На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.

Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:

• Можно оставлять насос постоянно включенным. Рекомендуется включать устройство на несколько минут, после окончания отопительного сезона.
• Гул при работе насоса – указывает на несколько возможных неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильно выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
• Включать насосное оборудование можно только при заполненной системе отопления. Модели с мокрым ротором, используют для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.

Учесть все особенности установки циркуляционного отопительного насоса Wilo может только квалифицированный специалист. Монтаж оборудования выполняется всего за несколько часов. При установке байпаса, потребуется 3-6 часов.

Какой насос лучше выбрать – Wilo или DAB

Судя по отзывам и статистическим отчетам, наиболее надежными считаются индивидуальные системы отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos. Им несколько уступает продукция DAB.

Насос Wilo может беспрерывно работать не менее 7-9 лет. Модели, предлагаемые производителем, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.

Стоимость продукции датского концерна DAB и немецкого Wilo, приблизительно одинакова, но по техническим параметрам, модули Вило существенно обгоняют конкурентов.

Циркуляционные насосы WILO для систем отопления. | C.O.K. archive | 2004

2004-08-13

37653
0

0

Опубликовано в журнале СОК №6 | 2004

Rubric:

• Pumps
• Heating

Тэги:

• ВИЛО РУС
• Wilo
• Circulation pumps

Известная пословица «Готовь сани летом…» напрямую относится к такому важному мероприятию, как подготовка к отопительному сезону. Очень важно своевременно и правильно выбрать оборудование для системы отопления и фирму-поставщика.

Циркуляционный насос по праву называют «сердцем» системы отопления — движущей силой, которая перемещает теплоноситель в самые дальние помещения здания, согревая его обитателей. Немецкая промышленная группа WILO AG, имеющая 132-летний опыт производства оборудования для систем отопления зданий и сооружений, производит широкую гамму циркуляционных насосов как для небольших домов (коттеджей), так и для больших зданий гражданского и промышленного назначения. Первый циркуляционный насос — уско-ритель циркуляции жидкости — был изобретен еще в 1929 г. талантливым немецким инженером Вильгельмом Оплендером, сыном основателя фирмы, имя которого она носит по сей день. В наше время циркуляционные насосы используются практически во всех системах отопления и горячего водоснабжения для создания или усиления циркуляции. Они улучшают процесс теплоотдачи, увеличивают КПД системы в целом, позволяют использовать трубы с меньшим диаметром, быстро реагируют на колебания температуры. Все это позволяет существенно уменьшить капитальные затраты, монтажные расходы, снизить расход топлива и выбросы CO2, а также позволяет регулировать систему и равномерно распределять тепло. Насосы для коттеджей В системах отопления, горячего водоснабжения, кондиционирования, вентиляции коттеджа, небольшого и среднего дома, лучше всего установить насос с «мокрым ротором», который монтируется прямо на трубопроводе. Он практически бесшумен, не требует технического обслуживания, потребляет минимальное количество электроэнергии и имеет маленькие размеры и вес. Двигатель таких насосов охлаждается перекачиваемой жидкостью, которая уменьшает шум от вращающихся элементов. Кроме этого, у этих насосов отсутствует вентилятор, являющийся источником шума. Для таких объектов подойдут резьбовые циркуляционные насосы малой мощности серий WILO-Star-RS, RSD с ручным трехступенчатым переключателем частоты вращения. Самый маленький насос из серии RS может быть использован в системе отопления помещения площадью до 200 м2, самый большой — до 750 м2. Насосы RS обеспечивают расход до Qmax = 5 м3/ч и напор до Hmax = 7 м. Любая из трех скоростей выбирается с помощью переключателя с учетом потребности в тепловой энергии. Насосы RS имеют следующие особенности: элек-троподключение возможно как с левой, так и с правой стороны клеммной коробки, благодаря ее специальному исполнению; корпус двигателя можно монтировать в любых положениях относительно улитки насоса, основное требование: вал всегда должен располагаться горизонтально. Диапазон температуры теплоносителя — от –10 до +110°С. Для удобства монтажа на патрубках насоса имеются отливы под гаечный ключ. В насосах используются графитовые подшипники скольжения и вал из нержавеющей стали, что обеспечивает устойчивость к сухому ходу. Все насосы устойчивы к токам блокировки, не требуется дополнительная защита и техническое обслуживание. Новая конструкция рабочего колеса и электродвигателя существенно увеличивает КПД и снижает потребление электроэнергии. Уровень шума насосов не превышает 34 дБ (A) и определить на слух, работает насос или нет, практически невозможно. RSD — сдвоенные насосы с одной гидравлической частью с лепестковым клапаном и двумя элекромоторами. Они предназначены для монтажа в системах с повышенными требованиями к надежности оборудования. Возможен режим работы со 100% резервированием и режим пиковой нагрузки при наличии соответствующей автоматики. Насосы для больших коттеджей и ИТП зданий Для больших коттеджей и индивидуальных тепловых пунктов (ИТП) зданий требуются насосы большей мощности. Однако, поскольку насосы, как правило, монтируются в подвалах домов или в помещениях, соседних с жилыми, целесообразно использовать также малошумные насосы с «мокрым ротором». Для объектов с площадью отопления до 1400 м2 могут быть использованы резьбовые насосы серий серии TOP-RL и TOP-S/SD с диаметром патрубков до 30 мм. Для площадей отопления более 1400 м2 потребуются фланцевые насосы серии TOP-S с диаметрами от 40 до 100 мм. Насосы серии TOP-RL больше подходят для объектов с местным управлением и имеют меньшую цену, чем насосы серии TOP-S, у которых есть возможности для подключения к АСУ здания. Насосы TOP-RL обеспечивают расход до Qmax = 10 м3/ч и напор до Hmax = 7,5 м. Насосы серии TOP-S — циркуляционные насосы, у которых дизайн, рабочее колесо и гидравлическая часть разработаны конструкторами с помощью компьютерного моделирования для улучшения их технических параметров и повышения надежности. Насосы данной серии оснащаются трехступенчатым ручным переключателем частоты вращения и защитным теплоизоляционным кожухом. Уровень шума таких насосов не превышает 45 дБ (A), т.е. работают они практически бесшумно. Насосы серии ТОР имеют встроенные термодатчики для защиты от перегрева, светодиодную индикацию режимов работы и неисправности, контроль и индикацию направления вращения для трехфазных насосов. Насосы TOP-S обеспечиваю расход до Qmax = 70 м3/ч и напор до Hmax = 15 м. Температурный диапазон перекачиваемой жидкости насосов TOP-S — от –10 до +140°С. Насосы серии TOP-SD — сдвоенные насосы с общим корпусом. Они могут использоваться для работы в режимах «основной-резервный» или «основной-пиковый». Насосы с электронным регулированием мощности типа Star-E и TOP-E/ED Эти насосы приходят на смену насосам с ручным переключением частоты вращения. В Европе существует предписание, согласно которому на всех новых объектах с мощностью отопительной установки более 25 кВт должны применяться только электронные насосы. Насосы Star-E обеспечивают расход до Qmax = 3,5 м3/ч и напор до Hmax= 5 м и применяются в системах отопления коттеджей. Насосы TOP-E обеспечиваю расход до Qmax = 60 м3/ч и напор до Hmax = 10 м и применяются в системах отопления больших коттеджей и индивидуальных тепловых пунктах зданий. Изменение частоты вращения при изменении нагрузки на систему отопления позволяет поддерживать напор либо на постоянном уровне (Н (м) — режим работы DP = const), либо на пропорциональной линии (1/2H — H (м) — режим работы DP = var). Системе отопления с таким насосом уже не требуются регуляторы перепада давления и автоматика управления насосом. Насосы не требуют дополнительной защиты и имеют систему разблокировки вала. Режим работы «день/ночь» автоматически переключает насос на минимальные обороты для обеспечения циркуляции при низкой нагрузке, например, обеспечения минимального дежурного отопления в часы отсутствия людей в помещении. Насос имеет более широкое рабочее поле и возможность самостоятельно изменять мощность в зависимости от потребностей системы отопления, расходуя минимальное количество энергии и снижая гидравлический шум в трубопроводе. Использование насосов WILO с электронным регулированием позволяет экономить до 50% электроэнергии по сравнению со стандартными насосами, что значительно уменьшает последующие эксплуатационные расходы. Насосы серии TOP-ED — сдвоенные насосы с общим корпусом. Они могут использоваться для работы в режимах «основной-резервный» или «основной-пиковый». Насос с «мокрым ротором» WILO-Stratos c синхронным электронно-коммутируемым мотором Насос WILO-Stratos был создан в 2001 г. как высокоэффективный насос с «мокрым ротором» для систем отопления. Использование технологии электронной коммутации мотора позволило получить бесшумный насос с мокрым ротором при большом КПД для данного типа насосов — до 80%. Насос WILO-Stratos может применяться и при отрицательной температуре теплоносителя до –10°С. Он серийно оснащен тепловой изоляцией корпуса, что позволяет снизить потери тепла/холода в окружающую среду. Специальные встроенные самоочищающиеся фильтры защищают мотор от попадания грязи в контур охлаждения, а применение трехмерного 3D-рабочего колеса и специального материала разделительного стакана позволили достичь высокого КПД. Кроме этого насос WILO-Stratos сохранил все принципы электронного регулирования, имеющиеся у насосов TOP-E. Все это позволяет достичь экономии потребления электроэнергии до 80% по сравнению со стандартными насосами. Насосы WILO-Stratos обеспечивают расход до Qmax = 25 м3/ч и напор до Hmax = 12 м. Насосы серии Stratos-D — сдвоенные насосы с общим корпусом. Они могут использоваться для работы в режимах «основной-резервный» или «основной-пиковый». Насосы с «мокрым ротором» для систем горячего водоснабжения Для циркуляционных контуров горячего водоснабжения нельзя использовать насосы с «мокрым ротором», предназначенные для систем отопления. Такие контуры постоянно подпитываются свежей водой, содержащей соли жесткости. При нагреве такой воды до температуры 60°С соли жесткости начинают выпадать из воды и оседать на внутренних поверхностях системы. Особенно интенсивно этот процесс может протекать внутри насоса из-за местного нагрева воды, поскольку вода охлаждает мотор насоса. Это может привести к нарушению системы охлаждения и выходу насоса из строя. Для решения этой проблемы фирма WILO создала специальные насосы. Насос для коттеджей серии Star-Z устроен таким образом, что нагрев воды внутри насоса составляет 1°С при температуре теплоносителя 60°С. В насосах для больших коттеджей и ИТП серии TOP-Z в воду внутреннего охлаждающего поступает свежая вода с солями жесткости. Насосы серии TOP-Z обеспечивают расход до Qmax = 65 м3/ч и напор до Hmax = 9 м. Насосы для систем коллективного теплоснабжения Источники систем коллективного теплоснабжения, такие как крупные ИТП или ЦТП, как правило, находятся за пределами жилых зданий, либо находятся в отдельных помещениях с шумоизоляцией. В таких случаях используются насосы с «сухим ротором», т.е. с воздушным охлаждением мотора. Самым маленьким из таких насосов является насос WILO-IPl. Этот насос «легкого» исполнения имеет ограничения по максимальному давлению теплоносителя до 10 бар и по его температуре до 120°С. Но в тех случаях, когда данных параметров достаточно, насос IPl имеет преимущество в цене. Cтандартным насосом из этой серии является насос WILO-IL. Этот насос c патрубками в линию рассчитан на давление 16 бар и температуру теплоносителя 140°С. Он имеет специальное катафорезное покрытие, которое предохраняет гидравлическую часть насоса от коррозии и увеличивает КПД насоса. Насосы WILO-IL обеспечивают расход до Qmax = 950 м3/ч и напор до Hmax = 70 м. Блочный вариант исполнения этого насоса — это насос серии WILO-BL. Насосы WILO-BL обеспечивают расход до Qmax = 350 м3/ч и напор до Hmax = 70 м. Насосы серии DL — сдвоенные насосы с общим корпусом. Они могут использоваться для работы в режимах «основной-резервный» или «основной-пиковый». Если в системе отопления параметры давления и температуры очень высокие, то в данном случае необходимо использовать специальные насосы. Насос WILO-IPh работает при температуре теплоносителя до +160°С и рабочем давлении до 23 бар. Насосы серии GET работают при температуре перегретой воды до 210°С и давлении до 23 бар, а при перекачивании масляного теплоносителя — при температуре до 350°С и давлении до 9 бар. При использовании насосов для систем коллективного теплоснабжения особенно остро встает вопрос экономии электроэнергии ввиду большой мощности этих насосов. Для решения этой проблемы фирма WILO предлагает насосы с встроенным электронным управлением и регулированием частоты вращения серии IL-E. Электронный блок управления насоса IL-E позволяет автоматически поддерживать напор насоса на заданном значении, осуществлять пропорциональное регулирование, либо регулирование по внешнему сигналу. Через инфракрасный порт блока возможно дистанционное управление насосом и считывание всех основных параметров его работы. Кроме того, вся основная информация отображается на жидкокристаллическом дисплее самого насоса. Технология управления одной кнопкой позволяет путем нажатия на нее и вращения легко перемещаться по меню насоса. Корпус насоса и фонарь имеют катафорезное покрытие, благодаря чему увеличивается срок службы и КПД насоса. Насосы серии DL-E — сдвоенные насосы с общим корпусом. Они могут использоваться для работы в режимах «основной-резервный» или «основной-пиковый». Для систем с большой производительностью используются насосы серии WILO NP — консольные насосы. Насосы серии NP обеспечивают расход до Qmax = 3500 м3/ч и напор до Hmax = 140 м. Эти насосы могут по желанию заказчика поставляться как со скользящим торцевым уплотнением, так и с сальниковой набивкой, как с разборной муфтой, так и с продольносъемной. Все циркуляционные насосы WILO имеют сертификаты соответствия ГОСТ Р. Возможности применения насосов WILO для систем отопления не исчерпываются примерами, приведенными в этой статье. Кроме того, наша производственная программа регулярно пополняется новыми продуктами. Более подробную информацию по этой тематике можно получить из каталогов «Насосы с мокрым ротором», «Насосы с сухим ротором», на сайте www.wilo.ru, а также на семинарах в центральном офисе и в региональных бюро ООО «ВИЛО РУС».

• →
  Применение виброизолирующих вставок в насосных станциях систем водоснабжения и канализации
  ЖУРНАЛ СОК August 2022

• →
  Массовый переход к использованию электронных циркуляционных насосов в РФ оправдан и неизбежен
  ЖУРНАЛ СОК August 2021

• →
  Насосы умнеют. Опрос ведущих экспертов
  ЖУРНАЛ СОК October 2018

• →
  Интеллектуальная система водоотведения Nexos Intelligence с насосом Wilo-Rexa Solid-Q
  ЖУРНАЛ СОК August 2018

• →
  Технология строительства городских фонтанов
  ЖУРНАЛ СОК May 2018

• В этой теме еще нет комментариев

Add a comment

Полное руководство по покупке насоса центрального отопления

Содержание

Что такое насос центрального отопления?
Как работает насос центрального отопления?
Каковы основные компоненты насоса центрального отопления?
Где находится мой насос центрального отопления?
Использует ли насос центрального отопления электричество?
Сколько энергии потребляет насос центрального отопления?
Как подобрать насос центрального отопления?
Четыре наиболее распространенные проблемы с насосом центрального отопления (и способы их устранения)
Требуется ли замена моего насоса центрального отопления?
Какой насос ЦО купить?
Свяжитесь с Anchor Pumps для получения бесплатной консультации по центральному отоплению

Введение

Насосы центрального отопления представляют собой небольшой механический инструмент, устанавливаемый в системе центрального отопления, который позволяет эффективно перекачивать горячую воду по всему дому.

Но если вы впервые слышите о насосе центрального отопления или впервые заменяете насос котла, огромное количество предлагаемых насосов центрального отопления может быть немного ошеломляющим.

Вы наверняка думаете:

«Что такое насос центрального отопления? Как работает насос центрального отопления? Как подобрать насос центрального отопления для моего дома?»

Вот почему мы разработали это полное руководство по насосам центрального отопления. Шаг за шагом познакомив вас с мировыми насосами центрального отопления, вы сможете купить, отремонтировать или заменить насос центрального отопления в кратчайшие сроки.

Что такое насос центрального отопления?

Насос центрального отопления — это небольшой механический инструмент, установленный в вашей системе центрального отопления, который используется для ускорения процесса циркуляции горячей воды от вашего котла к радиаторам и обратно в котел. Насос — это эффективный инструмент, который обеспечивает перемещение воды по дому до того, как она остынет.

На приведенной ниже схеме показано размещение насоса центрального отопления в системе центрального отопления.

Наверх

Как работает насос центрального отопления?

Являясь сердцем вашей системы центрального отопления, насосы центрального отопления работают, набирая воду в насос, нагнетая воду с помощью крыльчаток, а затем перекачивая воду по вашей системе отопления с более высокой скоростью. Это помогает обеспечить эффективную подачу горячей воды по всему дому.

Объяснение насосов центрального отопления:

Этап 1: Забор воды

Вода поступает в насос центрального отопления вскоре после нагрева системой центрального отопления.

Этап 2. Крыльчатки

Насосы центрального отопления относятся к типу центробежных насосов. Это означает, что они используют крыльчатки (например, авиационные двигатели) для создания давления в воде.

Этап 3: Выход воды

Когда вода проходит через крыльчатку насоса, она выталкивается из насоса с большей скоростью, чем входила.

Если вы хотите получить более подробное описание работы насосов центрального отопления, посмотрите видео ниже.

Наверх

Каковы основные компоненты насоса центрального отопления?

Насосы центрального отопления не являются сложными устройствами. Большинство насосов состоят из шести простых компонентов, которые вы можете увидеть на схеме ниже. Имейте в виду, что некоторые насосы не имеют регулятора давления.

Вход потока воды

Это область, в которой горячая вода центрального отопления поступает в насос. Диаметр входного отверстия для воды будет одним из факторов, определяющих максимальную производительность вашего насоса.

Выпускное отверстие для воды

Это область, в которой горячая вода под давлением выходит из насоса и циркулирует по системе центрального отопления. Опять же, диаметр выходного отверстия для воды будет одним из факторов, определяющих максимальную скорость потока вашего насоса.

Регулировка давления насоса

Регулятор давления представляет собой электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе центрального отопления. Если вы обнаружите, что определенные радиаторы не получают необходимого тепла, просто увеличьте давление с помощью регулировочного диска.

Регулировка давления насоса

Регулятор давления представляет собой электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе центрального отопления. Если вы обнаружите, что определенные радиаторы не получают необходимого тепла, увеличьте давление с помощью регулировочного диска.

Винт для выпуска воздуха из насоса

Если вы обнаружите, что ваш насос работает неправильно, одной из распространенных причин является попадание пузырьков воздуха внутрь насоса. Это останавливает правильную работу крыльчаток и может вызвать странный случайный стук.

Следуя инструкциям производителя, спускной винт насоса поможет вам удалить этот воздух из системы.

Электрические соединения

Здесь вы можете управлять электрической конфигурацией насоса. Опять же, перед использованием прочтите инструкцию производителя.

Кабель электропитания

Здесь вы подключаете насос к электросети.

Наверх

Где находится мой насос центрального отопления?

Каждый дом уникален, и расположение вашего насоса центрального отопления будет определяться расположением котла или опытом сантехника, который его устанавливал

Большую часть времени ваш насос центрального отопления будет находиться:

• Около котла или водонагревателя
• Сушилка
• Под лестницей


Наверх

Использует ли насос центрального отопления электричество?

Одна из замечательных особенностей насосов центрального отопления заключается в том, что они потребляют электроэнергию только тогда, когда вы включаете систему центрального отопления.

Это поможет вам сэкономить деньги и перестанет тратить электроэнергию впустую.

Большинство насосов центрального отопления работают от основного источника электроэнергии, но вы также можете приобрести более дешевые модели с батарейным питанием, хотя мы бы этого не советовали.

Наверх

Сколько энергии потребляет насос центрального отопления?

Большинство бытовых насосов центрального отопления работают от напряжения около 240 вольт, что примерно соответствует мощности, необходимой для работы чайника.

При этом вряд ли ваш насос центрального отопления будет работать на полную мощность. Мы думаем, что вы будете использовать около половины этой мощности для современного, хорошо изолированного дома.

Наверх

Как подобрать насос центрального отопления?

Один из наиболее частых вопросов, которые мы получаем здесь, в Anchor Pump: Как мне выбрать правильный размер насоса центрального отопления для моего дома.

Несколько раз клиенты даже присылали нам схемы расположения труб, параметры котла и показатели изоляции.

Мы говорим, хватит.

Выбор насоса центрального отопления для среднего дома не так уж и сложен.

Если в вашем доме не очень плохая теплоизоляция, соблюдайте следующие правила:

Grundfos 15/50  для дома с 2–3 спальнями (маленький дом)

Grundfos 15/60 для дома с 3–5 спальнями (большой дом)

Выберите вариант большего размера, если вы страдаете от особенно плохой изоляции.

Если у вас дом намного больше (вам повезло), то все становится немного сложнее. В большинстве случаев вам потребуется визуальный осмотр размеров труб, типа радиаторов, размера котла и т. д.

Если вам не хватает совета, позвоните нашим специалистам по насосам для получения бесплатной консультации по телефонам: 0800 112 3134 или 0333 577 3134.

Мы открыты с понедельника по пятницу с 07:00 до 17:30 и в субботу с 08:30 до 12:30.

Вернуться к началу

Четыре наиболее распространенные проблемы с насосами центрального отопления (и способы их устранения)

Как и с большинством вещей в вашем доме, проблемы, несомненно, возникнут с вашим насосом центрального отопления. Если у вас возникли проблемы с центральным отоплением, возможно, виноват насос, если вы столкнулись с какой-либо из перечисленных ниже проблем.

Как обычно, мы перечислили наши лучшие советы по устранению проблемы. Если вы не уверены в решении проблемы, обратитесь к специалисту по центральному отоплению для оценки вашей системы.

1. Мой насос гремит или гудит

Неправильно установленный насос влияет на работу вашей системы центрального отопления. Шум может не только иметь долгосрочные последствия износа помпы, но также может помешать ее эффективной работе.

Исправление: Проверьте фитинги насоса. Если вы обнаружите какие-либо ослабленные винты или болты, затяните их.

2. Мое центральное отопление шумит

Не следует путать с шумами, исходящими от вашего насоса. Кроме того, вы можете слышать общее гудение или стук, исходящие из более широкой системы центрального отопления. Это может быть признаком того, что в помпу попал воздух.

Исправление: если вы подозреваете, что в насос попал воздух, следуйте инструкциям по эксплуатации насоса, чтобы прокачать систему.

3. Мой насос не издает шума

Как и в случае с другими механизмами, вы должны ожидать небольшую вибрацию и шум. Если ваш насос не издает шума, а центральное отопление не распределяет тепло равномерно по всему дому, возможно, у вас заклинило рабочее колесо.

Исправление: вам нужно будет открыть насос и тщательно его очистить. Иногда в систему водоснабжения могут попадать инородные тела, что может повлиять на работу насоса.

4. Мой насос не запускается

Если система центрального отопления не включает насос или перегорел предохранитель, ваш насос не запустится.

Исправление: Вызовите квалифицированного специалиста для проверки проводки.

Вернуться к началу

Требуется замена насоса центрального отопления?

В некоторых случаях перечисленные выше исправления могут не решить вашу проблему. Внутренняя коррозия распространена в насосах центрального отопления, и в этом случае вам необходимо заменить насос.

Хотя перед самостоятельной заменой какого-либо оборудования мы рекомендуем обратиться к квалифицированному специалисту по центральному отоплению, в некоторых случаях вы можете быть уверены, что ваш насос нуждается в замене.

Моя помпа слишком горячая для работы

Как правило, работающая помпа будет немного теплой, но если помпа становится слишком горячей, чтобы до нее можно было дотронуться, это может быть признаком серьезного повреждения. В этом случае вам может потребоваться проверить гарантию поставщика помпы, но, как правило, вам потребуется заменить помпу.

Мой насос издает скрежет или стук

Если ваш насос издает скрежет или стук, это может быть признаком серьезного повреждения внутри насоса. Опять же, проверьте свою гарантию у поставщика насоса. Большинство заменит насос, если оригинал был неисправен.

Мой насос нагревает только некоторые радиаторы

Если ваши радиаторы работают внизу, но не работают наверху, это может быть признаком того, что насос начинает выходить из строя. Если у вашего насоса есть шкала давления, вы можете попытаться увеличить давление насоса, но если это не сработает, вам, возможно, придется инвестировать в новый, более мощный насос центрального отопления.

Мой насос протекает

Если насос протекает, возможно, его необходимо заменить. Это почти наверняка является результатом коррозии, которую невозможно исправить. Если из пускового конденсатора вытекает коричневая жидкость или он выглядит сгоревшим, можно заменить только эту деталь.

Вернуться к началу

Какой насос ЦО купить?

Если вы ищете насос для центрального отопления, взгляните на наши рекомендуемые варианты ниже. Все они были протестированы нашими штатными инженерами и являются насосами самого высокого качества, доступными на рынке.

1. Grundfos UPS2 15-50/60

Насос Grundfos UPS2 15-50/60, известный своим высоким качеством, является универсальным сменным насосом. Непосредственно заменяя старые ИБП 15-50 и ИБП 15-60, он идеально подходит для плотной установки и может быть установлен без нарушения трубопровода. Существует возможность установки UPS2 15-50/60 только в качестве головки насоса, что означает, что его можно установить на любые существующие типы насосов UPS. Итак, какие еще преимущества предлагает Grundfos UPS2 15-50/60?

Grundfos UPS2 15-50/60 отличается высокой энергоэффективностью и предлагает три различных настройки. Настройки относятся к скорости, с которой горячая вода циркулирует по системе и распределяется по радиаторам и кранам. Наилучшей скоростью для использования является самая низкая скорость, при которой система работает без проблем. Чем ниже значение параметра, тем более энергоэффективным будет насос. Этот насос рассчитан на производительность 4 м, 5 м или 6 м.

Вставной блок управления может быть установлен сверху, слева или справа от насоса, что обеспечивает универсальность и широкий выбор вариантов установки.

Найдите Grundfos UPS2 15-50/60 здесь.

2. DAB Evosta 40-70/130

Поскольку DAB Evosta приводится в действие синхронным двигателем с постоянными магнитами, он может создавать крутящий момент при нулевой скорости, что, в свою очередь, создает постоянные колебания через водяные мембраны. Это повышает эффективность, позволяя перекачивать горячую воду с высокой скоростью к радиаторам и смесителям по мере необходимости. Evosta 40-70/130, идеальная замена старым трехскоростным циркуляционным насосам, подходит для моделей с напором 4,5 м и 6 м с одним насосом.

Большим преимуществом этого конкретного циркуляционного насоса является преобразователь частоты, который отличается высокой энергоэффективностью. Встроенное электронное устройство обнаруживает любые изменения потребности в системе и адаптируется к одной из шести доступных настроек переменной скорости.

Найдите DAB Evosta 40-70/130 здесь.

3. Lowara Ecocirc 25-4 (180)

Модель Lowara Ecocira 25-4 (180) идеально подходит для домов на одну семью или многоквартирных домов. Двигатель приводится в действие сферическим ротором без вала, что снижает уровень шума при вращении двигателя.

Керамический шарик подшипника заключен в корпус рабочего колеса в рамках новой технологии защиты от засорения. Керамический подшипник отделяет поток воды от магнитных частей системы, что снижает количество магнетита и накопление шлама.

Модель Lowara оснащена встроенным датчиком температуры. Благодаря тому, что насос прекращает работу, когда температура воды достигает 125 градусов, он предотвращает себя от перегрева.

Найдите Lowara Ecocirc 25-4 (180) здесь.

4. CPL CP50 (130)

CPL CP60 (130) — это высокоэффективный циркуляционный насос с мокрым ротором, который идеально подходит для домашнего хозяйства и прост в подключении. Насос с мокрым ротором работает без вала или уплотнения, а это означает, что утечка воды невозможна.

Универсальный насос этого типа может использоваться для всех систем отопления и кондиционирования воздуха при температуре от -10 до +9 градусов.5 градусов.

CPL CP50 (130) прост в эксплуатации и оснащен трехступенчатой ​​системой управления скоростью, в которой используется переменный перепад давления. Регуляторы давления могут быть выбраны в зависимости от применения в радиаторах и напольном отоплении.

Убедитесь, что ваш дом тепло примет вас этой зимой, взгляните на наш выбор бытовых циркуляционных насосов. Выбрав установку бытового насоса, вы можете сэкономить деньги на счетах за электроэнергию, обеспечив максимальную эффективность работы вашей системы отопления.

Вернуться к началу

Свяжитесь с компанией Anchor Pumps

Если вам не хватает совета, позвоните нашим специалистам по насосам для получения бесплатной консультации по телефону: 0800 112 3134 или 0333 577 3134. Мы открыты с понедельника по

8

. Пятница с 07:00 до 17:30 и суббота с 08:30 до 12:30.

Вернуться к началу

Вот как выбрать тепловой насос подходящего размера для вашего дома

Ваш тепловой насос играет важную роль в поддержании нужной температуры в вашем доме, перекачивая тепло из наружного воздуха в жилое пространство. зимой — и путем отвода тепла и передачи его на улицу летом. Но чтобы тепловой насос работал правильно, он должен быть подходящего размера для вашего помещения.

Может показаться, что найти правильный тепловой насос легче сказать, чем сделать. Но есть некоторые общие рекомендации, которые помогут вам найти тепловой насос нужного размера, чтобы правильно обогревать и охлаждать ваш дом энергоэффективным способом.

Важность выбора теплового насоса нужного размера

Может показаться, что размер вашего теплового насоса не так уж важен. В конце концов, что самое худшее может случиться, если он будет слишком маленьким или слишком большим? Возможно, вы удивитесь, узнав, насколько важно подобрать правильный размер. Слишком маленький или слишком большой тепловой насос может привести к пустой трате денег.

Раскрытие информации рекламодателем

HVAC.com представляет информацию, собранную независимо от официальных сайтов поставщиков. Мы регулярно обновляем сайт, чтобы эта информация всегда была актуальной и точной. Предложения, которые появляются на этом сайте, исходят от компаний, от которых HVAC.com получает компенсацию. HVAC.com не включает всех доступных поставщиков услуг.

OK

Если ваш тепловой насос слишком мал для вашего дома, он, скорее всего, не будет работать должным образом. Вы можете в конечном итоге заплатить более высокий счет за коммунальные услуги, потому что тепловой насос будет изо всех сил пытаться нагреть и охладить ваш дом. Поскольку тепловому насосу приходится работать усерднее, чтобы нагреть ваш дом до нужной температуры, вы также можете рассчитывать на более высокие затраты на ремонт и техническое обслуживание.

С другой стороны, если ваш тепловой насос слишком большой, он будет производить больше энергии, чем вам нужно, что приводит к трате энергии и снижению эффективности.

Как определить размер теплового насоса

Есть несколько различных методов, которые вы можете использовать, чтобы подобрать тепловой насос нужного размера для вашего дома: ручной J и квадратные метры. Мы обсудим каждый из них более подробно ниже.

Manual J

Manual J — это отраслевой стандарт расчета теплового насоса. Он был создан Американскими подрядчиками по кондиционированию воздуха, чтобы помочь определить правильный размер теплового насоса для вашего дома на основе восьми различных факторов. Восемь факторов, рассматриваемых в Руководстве J, таковы:

• Местный климат, в том числе, сколько дней в году вам необходимо отопление и охлаждение
• Площадь и планировка вашего дома
• Сколько у вас окон и где они расположены
• Фильтрация воздуха в вашем доме
• Качество изоляции в вашем доме
• Сколько человек живет в вашем доме
• Предпочитаемая вами температура
• Теплогенераторы в вашем доме

Площадь в квадратных футах

Существует множество факторов, которые учитываются при расчете мощности вашего теплового насоса, и это может быть сложно определить, как каждый из них влияет на ваши потребности в тепловом насосе. К счастью, есть более простой подход к выбору теплового насоса нужного размера.

Как правило, на каждые 500 квадратных футов вашего дома требуется одна тонна мощности кондиционера. Вот несколько рекомендаций, которые помогут вам определить необходимое количество тонн:

• 500 квадратных футов: 1 тонна
• 1000 квадратных футов: 2 тонны
• 1500 квадратных футов: 3 тонны
• 2000 квадратных футов: 4 тонны
• 2500 квадратных футов: 5 тонн
• 3000 квадратных футов: 6 тонн

Также важно знать, чему равна каждая тонна в БТЕ или британских тепловых единицах, которые используются для определения размера теплового насоса. Используйте эту таблицу, чтобы определить количество БТЕ, необходимое для вашего дома:

Таблица размеров теплового насоса

После того, как вы узнаете необходимое количество БТЕ, необходимое для теплового насоса вашего дома, вы можете начать делать покупки.
