Как подключить заземление к щитку, как правильно заземлить электрощиток?
Заземление в щитке
- admin
- Стройка и ремонт
- 0
1. Общие требования
Заземление является одной из основных мер защиты от поражения электрическим током.
В данной статье приведена подробная, пошаговая инструкция о том как сделать заземление в частном доме своими руками.
Для начала определимся с тем, что такое заземление?
Согласно ПУЭ Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. (пункт 1.7.28.)
В качестве заземляющего устройства используют металлические стержни или уголки которые вбиваются вертикально в землю (так назымаемые вертикальные заземлители) и металлические стержни либо металлические полосы которые посредством сварки соединяют между собой вертикальные заземлители (так назымаемые горизонтальные заземлители).
Вертикальные и горизонтальные заземлители вместе образуют конур заземления, данный контур может быть замкнутый (рисунок 1) или линейный (рисунок 2):
Контур заземления должен быть присоединен к главной заземляющей шине во вводном электрическом щитке дома с помощью заземляющего проводника в качестве которого, как правило, используется та же металлическая полоса или стержень которые применены в качестве горизонтального заземлителя.

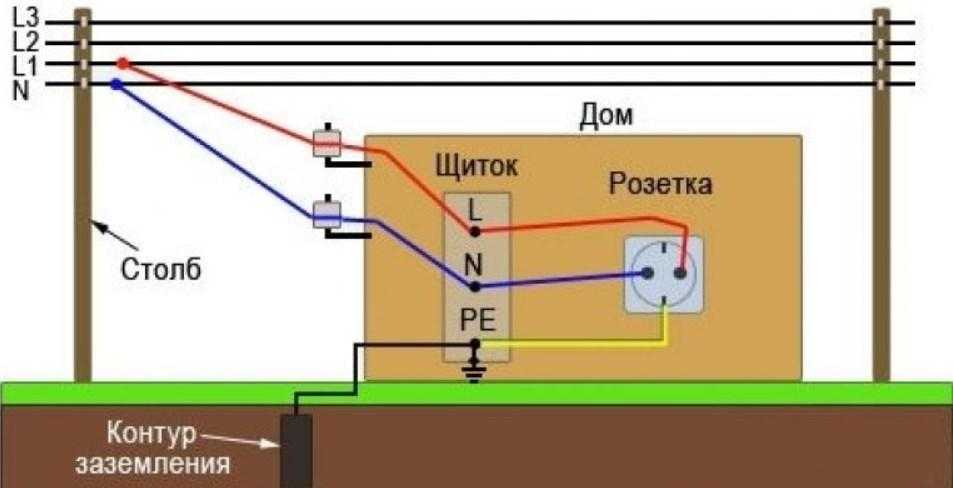

Защитное заземление частного дома будет иметь следующий общий вид:
В свою очередь совокупность контура заземления и заземляющего проводника называют заземляющим устройством.
Замкнутый контур заземления обычно выполняют в форме треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей) важно что бы расстояние между вертикальными заземлителями было не менее их длины (см. рис. 1). Замкнутый контур так же может выполняться и в других формах, например овал, квадрат и т.д. В свою очередь линейный контур представляет из себя ряд вертикальных заземлителей в количестве 3-4 штуки выстроеных в линию, при этом так же как и в случае с замкнутым контуром расстояние между ними в линейном контуре должно быть не менее их длины, т. е. от 2 до 3 метров (см. рис. 2).
Примечание: Замкнутый контур заземления считается более надежным, т.к. даже при повреждении одного из горизонтальных заземлителей данный контур сохраняет свою работоспособность.
Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди (пункт 1.7.111. ПУЭ). Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.
Вертикальные заземлители выполняют из:
- круглых стальных стержней диаметром минимум 16мм (рекомендуется: 20-22мм)
- стальных уголков размерами минимум 4х40х40 (рекомендуется: 5х50х50)
Длина вертикальных заземлителей должна составлять 2-3 метра (рекомендуется не менее 2,5 м)
Горизонтальные заземлители выполняют из:
- круглых стальных стержней диаметром минимум 10мм (рекомендуется: 16-20мм)
- стальной полосы размерами 4х40
Заземляющий проводник выполняют из:
- круглого стального стержня диаметром минимум 10мм
- стальной полосы размерами минимум 4х25 (рекомендуется 4х40)
Рекомендуется в качестве заземляющего проводника использовать тот же материал который был использован в качестве горизонтального заземлителя.
2. Порядок монтажа заземления:
ШАГ 1 — Выбираем место для монтажа
Место для монтажа выбирается как можно ближе к главному электрощитку (вводному щиту) дома в котором находится главная заземляющая шина (ГЗШ), она же PE шина.
В случае если вводной электрощиток находится внутри дома или на его наружной стене заземляющий контур монтируется около стены на которой находится электрощиток, на расстоянии примерно 1-2 метра от фундамента дома. Если же электрический щиток находится на опоре воздушной линии электропередач или на выносной стойке контур заземления можно монтировать прямо под ним.
При этом не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п. (п. 1.7.112 ПУЭ)
ШАГ 2 — Земляные работы
Выкапываем траншею в форме треугольника — для монтажа замкнутого конура заземления, либо прямую — для линейного:
Глубина траншеи должна составлять 0,8 — 1 метра
Ширина траншеи должна составлять 0,5 — 0,7 метра (для удобства проведения сварочных работ в дальнейшем)
Длина траншеи — в зависимости от выбранного количества вертикальных заземлителей и расстояний между ними. (Для треугольника используется 3 вертикальных заземлителя, для линейного контура, как правило, 3 или 4 вертикальных заземлителя)
ШАГ 3 — Монтаж вертикальных заземлителей
Расставляем в траншеи вертикальные заземлители на необходимом расстоянии друг от друга (1,5-2 метра) после чего забиваем их в землю при помощи перфоратора со специальной насадкой либо обычной кувалдой:
Предварительно концы заземлителей необходимо заострить для более легкого вхождения в грунт:
Как уже было написано выше длина вертикальных заземлителей должна составлять примерно 2-3 метра (рекомендуется минимум 2,5 метра), при этом необходимо вбить их в землю на всю длину, так что бы над дном траншеи выступала верхняя часть заземлителя на 20-25 см:
Когда все вертикальные заземлители забиты в землю можно переходить к следующему шагу.
ШАГ 4 — Монтаж горизонтальных заземлителей и заземляющего проводника:
На данном этапе необходимо соединить между собой все вертикальные заземлители с помощью горизонтальных заземлителей и к получившемуся контуру заземления приварить заземляющий проводник который будет выходить из земли на поверхность и предназначен для соединения заземляющего контура с главной заземляющей шиной вводного электрощита.
Горизонтальные и вертикальные заземлители соединяются между собой посредством сварки, при этом место соединения необходимо обварить со всех сторон для лучшего контакта.
ВАЖНО! Не допускается использование болтовых соединений! Вертикальные и горизонтальные заземлители образующие заземляющий контур, а так же заземляющий проводник в месте его присоединения к заземляющему контуру должны быть соединены при помощи сварки.
Сварные швы необходимо защитить от коррозии, для чего места сварки можно обработать битумной мастикой.
ВАЖНО! Сам заземляющий контур не должен иметь окраски! (пункт 1.7.111. ПУЭ)
В результате должно получится примерно следующее:
ШАГ 5 — Засыпаем грунтом траншею.
Здесь все просто, засыпаем траншею со смонтированным заземляющим контуром землей, так что бы над контуром было не менее 50 см грунта, как уже было указано выше.
Однако и здесь есть свои тонкости:
ВАЖНО! Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора (п. 1.7.112. ПУЭ).
ШАГ 6 — Подключение заземляющего проводника к ГЗШ вводного электрощитка (вводного устройства).
Наконец мы подошли к завершающему этапу — заземлению электрощитка дома, для этого выполняем следующие работы:
Подводим заземляющий проводник к электрощитку, так что бы до электрощитка оставалось около 1 метра, если вводной щиток находится в доме, желательно завести заземляющий проводник в здание. При этом у мест ввода заземляющих проводников в здания должен быть предусмотрен следующий опознавательный знак (п.1.7.118. ПУЭ):
Сам заземляющий проводник находящийся над поверхностью земли необходимо покрасить, он должен иметь цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (от 15 до 100 мм) желтого и зеленого цветов. (п.1.1.29. ПУЭ).
К концу заземляющего проводника со стороны электрощитка привариваем болт, на который подсоединяем гибкий медный провод сечением не менее 10 мм2, который так же должен иметь желто-зеленую окраску. Второй конец этого провода подключаем к главной заземляющей шине, в качестве которой внутри вводного устройства (вводного электрощитка дома) следует использовать шину РЕ (п.1.7.119. ПУЭ).
ВАЖНО! Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается. (п.1.7.119. ПУЭ).
В итоге схема заземления щитка дома должна иметь следующий вид:
ПРИМЕЧАНИЕ: приведенная схема заземления электрощитка относится к системе заземления TN-C-S.
В данном электрощитке установлены следующие аппараты защиты:
1 — Автоматические выключатели — для защиты электропроводки от коротких замыканий и перегрузок.
2 — УЗИП — устройство для защиты сети от грозовых или импульсных перенапряжений сети.
3 — УЗО — устройство для защиты от поражения человека электрическим током.
ВАЖНО! Конур заземления должен присоединяться только к PE шине вводного щитка и ни в какое другое место электрической сети. Во вводном электрощитке рабочий ноль (N) должен быть так же соединен с PE шиной (как показано на схеме) таким образом выполняется его повторное заземление. После вводного щитка рабочие нули от N шины и защитные нули от PE шины соединяться не должны!
При этом проводка в доме должна выполняться трехжильным кабелем: желто-зеленая жила кабеля подключается к PE шине и используется в качестве заземляющего провода, синяя или голубая жила подключается к N шине и служит в качестве рабочего нуля и наконец третья жила подключается через автоматический выключатель на фазу.
Так же к PE шине присоединяются проводники системы уравнивания потенциалов.
На этом все, но необходимо помнить, что защитное заземление это лишь одна составляющая из комплекса мер обеспечивающих надежную защиту от поражения электрическим током. К другим составляющим относятся:
- автоматическое отключение питания — обеспечивается аппаратами защиты, в первую очередь такими как УЗО и автоматические выключатели.
- уравнивание потенциалов —
Источник: https://elektroshkola.ru/zazemlenie/zazemlenie-v-chastnom-dome/
Установка учетных и защитных устройств в щиток
Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:
1) Стальной электрический щит (степень защиты ip54 или выше)
2) Бокс/кожух для АВ на 3 модуля
3) Автоматический выключатель трехполюсный 25А
4) Трехфазный счетчик электрической энергии 380В
5) распределительный блок на DIN-рейку
6) Селективное УЗО от 40А, ток утечки 100мА или 300мА
Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.
Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:
1 клемма — 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)
2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации
Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.
Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.
Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.
Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.
Сборка электрического щита учета с УЗО
подключение вводного кабеля СИП 4х16
В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.
Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.
Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.
Зеземления
Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.
Именно такая схема подключения N и PE отличает систему ТТ от других.
В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали , всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.
Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.
Подключение кабеля идущего от щита учета в РЩ дома
Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.
Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.
Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.
В общем щит выглядит примерно так:
На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/220-primer-shchita-ucheta-s-uzo-dlya-chastnogo-doma-sistema-zazemleniya-tt
Как подключить заземление к щитку
Мой горький опыт электрика позволяет мне утверждать: Если у Вас “заземление” сделано как надо – то есть в щитке есть место присоединения “заземляющих” проводников, и все вилки и розетки имеют “заземляющие” контакты – я вам завидую, и вам не о чем беспокоиться.
Правила подключения заземления
В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?
Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.
А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?
Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.
Не надо забывать, что нельзя делать имитацию схемы “заземления” , соединяя в евророзетке “нулевой рабочий” и “нулевой защитный” проводники, как иногда практикуют некоторые “умельцы”. Такая замена крайне опасна. Не редки случаи отгорания “рабочего нуля” в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.
Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.
“Заземление” и “зануление”
Одним из вариантов “заземления” является “зануление”. Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться “заземлением”.
В этой ситуации тоже есть свои нюансы. Что мешает “нулю” отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский “авось”, который проблему не решает.
Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.
В идеале “контур заземления” должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.
Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.
Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?
Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.
Что требуется для разводки по дому
Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с “заземляющим” контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на “заземляющий” контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).
Не надо так же забывать, что “земля” не имеет права разрываться, посредством каких либо выключателей.
Как подключить заземление в щитке
Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.
Конструкция и назначение заземляющих устройств
Подобные конструкции подразделяются на рабочие и защитные устройства.
- Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
- Система защитного заземления обязательна для электросетей в жилом секторе.
Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.
Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.
Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.
Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.
Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.
По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.
Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.
Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.
Подключение наружной части ЗУ к щитку
Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.
Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.
Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.
Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.
Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).
Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.
Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.
Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.
В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.
Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.
Ошибки при установке ЗУ
К типовым недостаткам, часто встречающимся на практике, относятся:
- Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
- Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
- Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
- Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
- Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
- Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
- Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.
По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.
Пример щита учета с УЗО для частного дома | Система заземления TT
Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления – ТТ
В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:
– Выделенная мощность 15 кВт
-Вводной кабель – СИП – Самонесущий изолированный провод (4 шт: 3 фазы и PEN)
– Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.
Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.
Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.
Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.
Монтаж корпуса
При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.
Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.
Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.
Установка бокса для вводного автоматического выключателя
В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.
Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.
Установка автомата
Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.
Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.
Установка учетных и защитных устройств в щиток
Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:
1) Стальной электрический щит (степень защиты ip54 или выше)
2) Бокс/кожух для АВ на 3 модуля
3) Автоматический выключатель трехполюсный 25А
4) Трехфазный счетчик электрической энергии 380В
5) распределительный блок на DIN-рейку
6) Селективное УЗО от 40А, ток утечки 100мА или 300мА
Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.
Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:
1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)
2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации
Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.
Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.
Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.
Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.
Сборка электрического щита учета с УЗО
подключение вводного кабеля СИП 4х16
В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.
Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.
Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.
Зеземления
Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.
Именно такая схема подключения N и PE отличает систему ТТ от других.
В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.
Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.
Провода от вводного автомата до счетчика
Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.
Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.
Подключение проводов от счетчика к УЗО
После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».
Подключение кабеля идущего от щита учета в РЩ дома
Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.
Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.
Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.
В общем щит выглядит примерно так:
На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.
{SOURCE}
pcb — Как подключить экран USB-разъема?
спросил
Изменено
1 год, 6 месяцев назад
Просмотрено
105 тысяч раз
\$\начало группы\$
Как проложить экран разъема USB на печатной плате? Должен ли он быть подключен к плоскости GND прямо там, где находится USB, или экран должен быть изолирован от GND, или он должен быть подключен к земле через микросхему защиты от электростатического разряда, высокоомный резистор или предохранитель?
PS. Должен ли я разместить соединения экрана на схеме или просто проложить их на печатной плате?
- печатная плата
- usb
- разъем
- макет
- экранирование
\$\конечная группа\$
3
\$\начало группы\$
Чтобы экран работал эффективно, необходимо подключение к заземлению экрана с как можно более низким импедансом. Я думаю, что те, кто рекомендует резисторы, или вообще не подключают его к земле, или строго говорят о вашем цифровом логическом заземлении и предполагают, что у вас есть отдельное заземление экрана. Если у вас металлический корпус, это будет заземление вашего экрана. В какой-то момент цифровое заземление должно соединиться с заземлением экрана. По причинам, связанным с электромагнитными помехами, эта единственная точка должна находиться рядом с вашей областью ввода-вывода. Это означает, что лучше всего расположить разъем USB с любыми другими разъемами ввода-вывода вокруг одной секции платы и разместить экран на точке логического заземления в этом месте. Есть некоторые исключения из правила одной точки, если у вас есть цельный металлический корпус без каких-либо отверстий, например, несколько точек подключения могут быть полезны. В любом случае, при соединении экрана с землей некоторые могут порекомендовать использовать резистор или конденсатор (или оба), но редко для этого есть разумная причина. Вам нужно соединение с низкой индуктивностью между ними, чтобы обеспечить путь для синфазного шума. Зачем отводить шум через паразитную емкость (например, излучать его в окружающую среду)? Единственная причина, обычно приводимая для такой тактики, — это предотвращение контуров заземления, но вы говорите о USB, контуры заземления, скорее всего, не будут проблемой для большинства приложений USB. Конечно, такая тактика предотвратит появление контуров заземления, но она также сделает вашу защиту практически неэффективной.
\$\конечная группа\$
2
\$\начало группы\$
Херни Отт обсуждает это в своей книге «Электромагнитная совместимость». Вы должны смотреть на это с более широкой картины. IE, что делает щит?
Для низкочастотных сигналов экран используется для защиты передаваемого сигнала. Вы хотите, чтобы радиосигналы линии электропередач/AM/FM не попадали в ваш сигнал, потому что это будет мешать нормальной работе. Поэтому вы не должны связывать GND на обоих концах. Заземляющие контуры вызовут небольшие помехи в вашем сигнале, поэтому контур заземления должен быть разорван. Это не означает, что вы оставляете щит висеть. Вы должны привязать экран кабеля к вашему корпусу, и при необходимости (как в случае с коаксиальным кабелем) вы можете привязать заземление своей цепи к этой же точке. Вы хотите использовать одноточечное заземление как можно чаще для низких частот по вышеуказанным причинам.
Однако для высокочастотных сигналов все наоборот. Обычно это цифровые сигналы на очень высоких частотах. Даже если некоторый шум все же возникнет, цифровая природа электроники, а также фильтрация должны легко поддерживать нормальную работу. Вы хотите уменьшить излучение сигналов данных, а НЕ защитить его от излучения. По этой причине путь с наименьшим импедансом должен быть подключен к экрану на ОБОИХ концах. Да, будут контуры заземления и шумы, но это не имеет значения. В случае высокой частоты предпочтительнее многоточечное заземление.
\$\конечная группа\$
\$\начало группы\$
Проверьте, указывает ли производитель вашего USB-чипа, что вам следует использовать. Я почти уверен, что Cypress рекомендует резистор 1 МОм и колпачок 4,7 нф, соединяющий экран с землей. Два отверстия экрана должны быть соединены очень большой дорожкой (кажется, они предложили 100 мил?)
\$\конечная группа\$
3
\$\начало группы\$
Возможные противоречия:
Спецификация USB Type-C:
Корпус розетки должен быть соединен с заземляющей пластиной печатной платы.
[Но подключено через что?]
Руководство Cypress по успешному проектированию оборудования EZ-USB®FX2LP™ (ранее — Рекомендации по компоновке печатной платы высокоскоростного USB):
- Подключите соединение SHIELD к GND через резистор. Это помогает
изолировать его и уменьшить электромагнитные и радиопомехи. Держите этот резистор
близко к разъему USB. Некоторые эксперименты могут быть необходимы для
получить правильное значение.- Обеспечьте плоскость для экрана USB на
сигнальный слой, примыкающий к плоскости VCC, который не больше, чем USB
заголовок.
Рекомендации Intel по проектированию электромагнитных помех для USB-компонентов:
Главный вызов полной скорости
Соответствие устройств электромагнитным помехам препятствует
высокочастотная энергия от связи с
щит.В полноскоростных устройствах используется экранированный
кабель, который требует, чтобы
оболочка разъема должна быть привязана к земле
самолет. Важно отметить, что
наземная плоскость не ведет себя как
эквипотенциальная поверхность при высоких
частоты. Расположение
окончание оболочки разъема к
Земная плоскость критична. Связь
нужно сделать в самом тихом месте
заземления для предотвращения шума
от плоскости заземления от муфты до
щит…
и т. д.
Google для «рекомендаций USB»
\$\конечная группа\$
\$\начало группы\$
Экран не должен быть заземлен. Конечно, он заземлен на принимающей стороне.
\$\конечная группа\$
6
\$\начало группы\$
Я разработал проект на основе технического задания, требующего резистора на 33 кОм, соединяющего экран USB с заземляющей пластиной. Это был проект для радиолюбителей, поэтому моя печатная плата была удобно размещена рядом с чувствительным детектором электромагнитных помех!
В моем случае мне пришлось удалить резистор 33k и закоротить экран USB непосредственно на заземляющий слой моей печатной платы, чтобы устранить электромагнитные помехи.
\$\конечная группа\$
2
\$\начало группы\$
Опасность прямого соединения вашего экрана с землей заключается в том, что если два устройства имеют «земли» с разными потенциалами и существует значительный потенциал постоянного тока от этих источников, это соединение может служить предохранителем между двумя системами питания.
Помните, что конденсатор почти полностью закорочен на своей резонансной частоте и обычно проводит ток в довольно широком диапазоне вокруг этой частоты, поэтому конденсатор между заземлением экрана и заземлением системы часто является необходимым компромиссом.
Я проектирую автомобильную шину данных, и некоторые стандарты требуют, чтобы только одно устройство подключало экран напрямую к земле, а остальные устройства должны делать это через серию RC. Автомобильная шина данных имеет значительно более низкую скорость, чем USB 2. 0, но риски должны быть аналогичными. Однако USB 3.0 может быть сложно правильно обслуживать без надежного экранирующего соединения. Это (от 5 до 10 ГГц) выходит за рамки моего текущего опыта проектирования.
\$\конечная группа\$
\$\начало группы\$
Что ж, поскольку, похоже, нам нужен другой ответ, я проголосую за заземление через чип защиты от электростатического разряда, такой как USBLC6. Это хорошо сработало для меня в нескольких проектах — без видимого разрушения компонентов из-за электростатического разряда и без проблем с целостностью данных. Я чувствую, что было бы по крайней мере немного подозрительно, если бы STmicroelectronics производила такой чип и знала, что резистор, конденсатор или короткое замыкание на землю были бы так же хороши.
Я не знаю, то ли это успех, потому что это правильный поступок, то ли просто везение. Учитывая широкий спектр ответов, у меня возникнет соблазн сказать, что никто этого не делает.
На работе мы подключаем разъемы Ethernet прямо к земле. Насколько я знаю, это то же самое, что и рассматриваемая проблема, хотя кабель Ethernet не передает сигнал заземления. Кажется, это работает, и это решил кто-то с большим опытом, чем я.
\$\конечная группа\$
2
\$\начало группы\$
Я использую резистор от 10K до 50K. IIRC Я видел значение 33K в примечаниях к применению FTDI.
Все соединения я бы поместил на схему.
\$\конечная группа\$
1
\$\начало группы\$
См. EMI и USB, в котором рекомендуется заземлять оба конца для предотвращения передачи электромагнитных помех на частотах, используемых для передачи данных USB.
\$\конечная группа\$
\$\начало группы\$
Проблема не только в электромагнитных помехах. Вы должны знать, что каждый раз, когда вы подключаете кабель к разъему, вы получаете разряд разряда ESD. Это опасно для электроники. Поэтому я бы никогда не подключал usb-шильд напрямую к земле.
\$\конечная группа\$
\$\начало группы\$
Я думаю, чип защиты от электростатического разряда и более толстые дорожки с расстоянием между экраном и землей более 100 мил будут хорошим выбором.
Также больше швов вокруг щита обеспечивает клетку Фарадея для шума.
\$\конечная группа\$
\$\начало группы\$
Я разработал несколько плат и всегда использовал чип FTDI (FT245R).
В техническом описании четко указано, что экран должен быть подключен к GND. Тот же самый GND чипа, который является заземлением печатной платы!
\$\конечная группа\$
3
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Обязательно, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
arduino — Как правильно подключить USB-экран к печатной плате
Пост на форуме All About Circuits с исходниками пользователя ColinB (около 9 лет назад) перечисляет различные варианты, с которыми он (и я) столкнулся:
- Подключите экран напрямую к GND;
- Подключите экран к GND через резистор/конденсатор;
- Подключите экран к GND через ферритовую бусину;
- Вообще не подключать экран к GND.
Похоже, существуют некоторые разногласия по поводу того, должно ли USB-устройство иметь заземление, подключенное к экрану кабеля, или это должно быть сделано только на хосте.
На устройствах, в разработке которых я участвовал, я в разное время выбирал вариант 1 (прямое соединение с GND), а также вариант 3 (ферритовая шайба). Обратите внимание, , что для защиты от электростатического разряда в обоих случаях я использовал что-то вроде этих диодных массивов Littelfuse TVS.
По данным форума разработчиков USB, в официальном документе «Управление производительностью разъемов и кабелей для USB SuperSpeed» указано:
.
Чтобы свести к минимуму риск электромагнитных и радиочастотных помех, разработчики разъемов и кабельных сборок, а также разработчики систем должны обратить внимание на конструкцию экранирования розеток и кабельных вилок, чтобы обеспечить путь заземления с низким импедансом.
Ферритовая шайба Опция:
Я думаю, что ферритовая шайба является хорошим методом, поскольку она действует как высокоимпедансный элемент для высокочастотного шума, но обеспечивает путь к заземлению с низким импедансом для электростатического разряда.
Документ Texas Instruments USB 2.0 Board Design and Layout Guidelines обсуждает это:
Поместите феррит последовательно со штырьками экрана кабеля рядом с гнездом разъема USB, чтобы предотвратить попадание электромагнитных помех на экран кабеля. Ферритовое кольцо между экраном кабеля и землей может составлять от 10 до 50 Ом на частоте 100 МГц; он должен быть резистивным примерно до 1 ГГц.
Silicon Labs также поддерживает это в своем Руководстве по проектированию USB-оборудования (AN0046).
Вариант резистора/конденсатора:
Тем не менее, другие источники рекомендуют использовать параллельные конденсатор и резистор.
Cypress указывает на распространенные ошибки разработки USB:
Самая распространенная и простая в устранении ошибка электромагнитных помех — это ошибочное привязывание экрана USB-кабеля непосредственно к заземляющему экрану вашей системы. Это позволяет любому шуму, проникающему в заземляющий слой, избежать любого экранирования вокруг вашего устройства.
Они рекомендуют использовать параллельно резистор 1 МОм и конденсатор 4,7 нФ:
Microchip также рекомендует RC-цепь, но с другими значениями, в примечаниях по применению AN26.
