Как подключить выключатель на свет в проводке: Подключение выключателя света с одной, двумя, тремя клавишами

ИЗБАВЬТЕ ДОМ ОТ ЛИШНЕЙ ПРОВОДКИ

Обычно чем больше света в доме, тем больше выключателей в каждой комнате. За каждым выключателем тянутся провода — это неудобно и мешает жить.



Как поставить еще один светильник и не запускать в дом лишние метры проводов — об это в этой статье!!!



Использовать дистанционные выключатели вместо обычных

Во время ремонта объёмы проводки растут с огромными темпами. Бывает, что в стенах невозможно просверлить дыру, не задев провод. Технологии, позволяющие сократить объёмы электропроводки, становятся более востребованными. Они упрощают жизнь, как на этапе ремонта, так и после него.



Проводка под освещение в классическом исполнении



Работа по монтажу выключателей может длиться долго и стоит недёшево. Одно дело – запитать светильник, совсем другое – подвести к нему провода с другого конца коридора, лестницы или зала. Под них нужно штробить стены, укладывать кабели, ставить монтажные коробки и сами выключатели.

Дистанционные выключатели могут заменить обычные – для их работы провода не нужны.

С дистанционными выключателями объём проводки становится меньше



Подключить выключатели к контроллёру и блокам управления

Для установки в квартире дистанционной системы управления освещением понадобятся: контроллёр освещения и розеток, блоки управления освещением на одну и на две линии, дистанционные выключатели, дистанционные пульты.

Выбирая дистанционные выключатели, рекомендую обратить внимание на те, что работают без батареек, от встроенного микрогенератора. Они дороже, но работают дольше и не требуют замены элементов питания.

Используя этот набор, можно управлять освещением из любой точки квартиры или дома.

С помощью дистанционных выключателей, блок управления освещением можно настроить на включение света из нескольких мест. Их даже можно положить на стол и выключать верхний свет, заканчивая работу. Память блока энергонезависимая и запоминает до 10 выключателей.



Небольшой набор устройств для дистанционного освещения: блоки управления на одну и две группы светильников в компактном исполнении, блок реле для управления шестью группами освещения, дистанционный беспроводной кинетический выключатель, кинетический пульт.



Если источник освещения только один, выбирайте блок на 1 линию



Если нужно подключить сразу два источника света, выбирайте блок на 2 линии



Дистанционный выключатель может находиться в самых неожиданных местах



Разместить выключатели в любых местах

Для обычной двухкомнатной квартиры площадью 60 кв.м. со стандартным расположением помещений – ванная, туалет, кухня, коридор, гостиная, спальня, балкон – достаточно будет приобрести:

  • контроллёр освещения – 1 шт, 1 линию освещения в спальне, 1 линию – в коридоре, 2 линии освещения в гостиной, 2 линии – в кухне,

  • блок на 2 линии для подключения света и вентилятора в ванной комнате и туалете,

  • блок на 1 линию для подключения света в кладовке или на балконе.



Определиться с количеством выключателей и расставить их можно после ремонта. Установить можно в любом месте. Свет может включаться из нескольких разных мест.



Схема расположения освещения в двухкомнатной квартире



Преимущества дистанционных выключателей

1. Выключатели можно устанавливать в любой зоне и на любой поверхности. Его можно просто положить на стол и выключать верхний свет, заканчивая работу.

2. Сгруппировать или разделить освещение на зоны можно самостоятельно за несколько минут.

3. Добавить лишний выключатель можно самому.

4. Изменения в планировке комнаты не скажутся на удобстве включения света. Если вы передвинете мебель, выключатели можно перенести на новое место.

5. Для мебели с подсветкой достаточно докупить ещё один блок управления. Можно настроить включение подсветки на уже имеющийся выключатель. Сделать так, чтобы подсветка мебели включалась вместе с подсветкой периметра потолка.

6. Дистанционные выключатели, работающие от встроенного микрогенератора, долго не требуют замены элементов питания.

Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:



Тел.: +7 (495) 151-00-74 доб. 101

инструкция по установке устройства 220 В, в том числе двухклавишного, материалы и инструменты для монтажа, полезные советы

Что может быть проще выключателя света? Однако правильная установка даного устройства может поставить в тупик даже мастера с опытом. Особенно если речь идёт о самостоятельной установке. Каковы особенности и принцип работы такого прибора, а также какие бывают разновидности выключателей, расскажем далее в статье, а также опишем алгоритм установки выключателя света.

Содержание

  • 1 Особенности и принцип работы
  • 2 Разновидности
  • 3 Материалы и инструменты для монтажа
  • 4 Инструкция: как установить электровыключатель?
  • 5 Особенности подключения устройств 220 В
    • 5. 1 Одноклавишные
    • 5.2 Двухклавишные
  • 6 Полезные советы

Особенности и принцип работы

Внимание

Принцип работы прост, основан на электромеханическом замыкании или размыкании двух контактов цепи. При этом в выключатель заводят один провод, на котором есть напряжение (фаза). Количество исходящих проводов может быть разным. Оно зависит от типа устанавливаемого светильника. На рынке есть одноклавишные, двух- и трёхклавишные устройства.

Конструкция выключателя несложная. Он состоит из следующих деталей:

  • накладная декоративная панель;
  • клавиша или клавиши;
  • основной рычажный механизм;
  • распорные усики.

Это самая простая конструкция. Её можно встретить на большинстве устройств. На рынке встречаются изделия с разным функционалом и ценой.

Разновидности

В магазине электрики продают большое количество выключателей, разных по цвету, размеру и форме. Каждый из них может иметь дополнительный функционал. Рассмотрим виды устройств:

  1. Простые, на одну и более клавиш. Работают по принципу моментального включения света. Простой, проверенный вариант.
  2. Простые с кнопкой. Точно такой же принцип работы, что у клавишного, только с кнопкой вместо клавиши.
  3. Выключатель со встроенным реле. Это небольшой поворотный механизм, который позволяет регулировать яркость включённого света.
  4. Импульсные. Схожи по строению с кнопочными с той разницей, что свет включён только момент зажатия кнопки.
  5. Дистанционные. Устройства на пульте управления. В технологическое отверстие под выключатель устанавливают блок управления, который замыкает контакты. Включение света — дистанционное, через пульт радиоуправления.
  6. Сенсорные. Сложное электронное устройство, которое замыкает цепь в момент прикосновения руки к поверхности.

Выключатели различают по типу установки:

  • скрытые — монтируются в стену;
  • наружные — их устанавливают на стену для внешней проводки.

Чтобы установить самостоятельно, потребуется минимум оборудования и материала.

Материалы и инструменты для монтажа

Чтобы установить выключатель самостоятельно, потребуются следующие инструменты и материалы:

  • сам выключатель;
  • индикаторная отвёртка;
  • острый нож;
  • крестовая или плоская отвёртка;
  • изолента.

При выполнении электрики с нуля необходимо докупить провода и специальные стаканы, в которые вставляют кнопочный механизм.

Совет

При самостоятельной укладке проводки делайте технологические отверстия под размер будущих «стаканов». Стандартные габариты – 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40.

Инструкция: как установить электровыключатель?

Перед любой установкой элетротехнического оборудования своими руками нужно сделать две вещи:

  1. Определить провод под напряжением индикаторной отвёрткой. Пометить его маркером или обмотать изолентой.
  2. Отключить напряжение в силовом щитке на всё помещение, где будут проводить монтаж электрики. Проверить провод под напряжением на отсутствие нагрузки.

Данные правила — основа техники безопасности. Помните: все рекомендации по соблюдению данных правил были написаны после десятков несчастных случаев!
Разберём алгоритм установки:

  1. Отщёлкиваем декоративную накладку с устройства, снимаем клавиши или кнопки с рычажного механизма. Будьте аккуратны при снятии панели с защёлок. Часто пластиковые элементы просто отламывают.
  2. Снимаем ножом с подготовленных проводов внешнюю изоляцию на 3–6 мм. Слегка очищаем концы металла от оксидной плёнки.
  3. Вставляем один провод в нижний разъём рычажного механизма, а второй — в его верхнюю часть. Закрепляем их винтами.
  4. Аккуратно вставляем подключённый механизм в технологическое отверстие в стене. Если используется карман для монтажа электрики, вставляем выключатель в него.
  5. Поочерёдно подтягиваем «усы», чтобы выключатель встал ровно по центру.
  6. Проверяем надёжность крепления устройства в стене. Оно не должно болтаться или выпадать.
  7. Устанавливаем декоративную панель и клавиши.
  8. Проверяем работоспособность.

Указанная схема монтажа подойдёт для любого выключателя.

Совет

Если вы сомневаетесь в собственных силах — пригласите квалифицированного электрика.

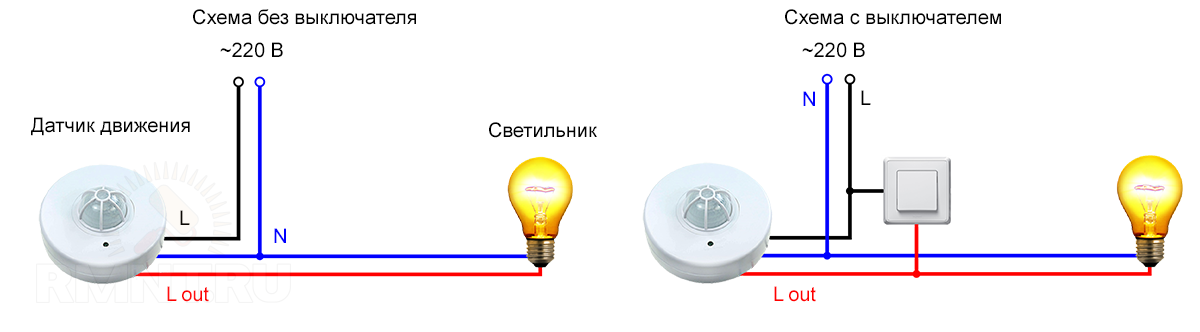

Далее фото схемы монтажа выключателя:

Особенности подключения устройств 220 В

При установке устройств могут возникнуть некоторые нюансы. Они могут касаться конструкции или монтажа.

Одноклавишные

Важно

В любом выключателе есть одна особенность, которую не учитывают начинающие мастера. Устройство замыкает только один провод — фазу. Это правило нужно запомнить!

В стенах домов старого фонда всегда выходят фазные провода. Нулевой провод находится на потолке, в месте установки светильника. Применяйте это правило даже при самостоятельном протягивании электропроводки в помещении.
Далее видео про подключение одноклавишного выключателя:

Двухклавишные

Для двухклавишного выключателя справедливо то же правило, что при установке одноклавишного. Единственная поправка: в двухклавишном варианте заходит один провод под напряжением, а замыкаются и размыкаются два фазных провода на люстру. Это нужно учитывать при монтаже.

Совет

Иногда начинающие мастера путают выходы под фазные провода на люстру и засовывают оба провода в одно гнездо. Это неверно. Внимательно осмотрите выключатель. Если он рассчитан на две клавиши — в нём будет три отверстия под установку провода.

К выключателям предъявляются правила установки по ГОСТу и СНиПу. Согласно стандарту, минимальное расстояние от включателей, штепсельных разъёмов и элементов электроустановок до газопроводов должно быть не менее 0,5 м, регламентируется и его высота в квартирах и общежитиях. Его рекомендуют устанавливать со стороны дверной ручки не выше 100 см.
Далее видео про подключение двухклавишного выключателя:

Все тонкости и нюансы установки клавишных выключателей вы найдете в отдельном материале.

Полезные советы

Несколько советов бывалых мастеров:

  1. Всегда работайте на выключенном токе. Проверяйте напряжение индикаторной отвёрткой.
  2. Хорошо зачищайте провода, внутренние контакты. Плохой контакт может приводить к нагреванию. Со временем детали начнут оплавляться изнутри, появится неприятный запах в помещении.
  3. Будьте аккуратны с алюминиевой и старой проводкой. Чаще всего она встречается в домах старого фонда. Такие провода очень хрупкие, легко ломаются. Учитывайте это при установке./div>
  4. Перед установкой люстры с большим числом лампочек прозвоните провода, чтобы знать точно, какие провода идут на фазу, а какие — на ноль.
  5. Не работайте мокрыми руками! Даже после установки крышки и подачи тока остаточная влажность может вызвать короткое замыкание внутри устройства.

Это основные советы, которые понадобятся в ходе монтажных работ.

Также наши эксперты дадут много важных советов и рекомендаций по установке, ремонту и замене таких выключателей, как инфракрасный, с подсветкой, хлопковый, проходной, акустический и светодиодный.

Поставить выключатель — несложная задача. И неважно, какой он: клавишный, импульсный или сенсорный. Все перечисленные устройства монтируются по одному алгоритму. Главное — знать, с какими проводами нужно работать, соблюдать технику безопасности.

Как установить однополюсный выключатель света

Практическое руководство

Брайан Уоло

ПЕРЕНОС

Для однополюсных выключателей, которые мы используем для управления освещением, клеммы будут с левой стороны . Некоторые электрики все исправляют с подачей питания на верхнюю или нижнюю клемму. На однополюсном выключателе это не будет иметь большого значения, потому что фактически вы разрываете связь между ними. Для моей собственной организации и рабочего процесса я обычно держу горячие каналы внизу, поэтому, если я вернусь позже, я знаю, что к чему.

Чтобы выполнить подключение к коммутатору и убедиться, что все правильно и аккуратно помещается в рабочую коробку, нам нужен всего дюйм после сделанного нами изгиба на 90 градусов, поэтому я закреплю его обратно. Нам нужно всего около ½ дюйма оголенного проводника, чтобы выполнить соединение с винтовой клеммой на самом переключателе. Вставьте небольшой изгиб, чтобы они могли обернуть винтовые клеммы на переключателе. Обязательно согните его в том же направлении, в котором вы будете затягивать винт, чтобы не оторвать его от винта при подключении к переключателю. Затем сделайте то же самое для каналов вверху. У нас есть две горячие точки. Соедините каждую горячую с соответствующей подачей для огней. Если вы просто набросали это и не собирались вставлять переключатели прямо сейчас, было бы неплохо оставить метки включенными, чтобы вы знали, на что смотрите, когда вернетесь. Если вы будете следовать одной и той же настройке каждый раз, когда подключаете коробку, вам не понадобится много времени, чтобы понять, на что вы смотрите. Вы знаете, что оголенный проводник является источником питания, а незащищенный означает, что энергия идет куда-то еще.

Теперь установим однополюсные выключатели. Мы сделали большую часть настройки для них. У нас есть горячая и подача к фарам для каждого из двух однополюсных, и у нас есть заземление. Итак, три точки контакта на этом устройстве мы уже настроили. Обычно я сначала подключаю заземление. В этом случае мы установим переключатель здесь, чтобы знать, как далеко нам нужно пройти, прежде чем мы отключим его. Затем мы немного вытянем это, чтобы мы могли над этим поработать. Теперь, когда мы измерили его по глубине коробки, мы можем его отрезать. Вы можете использовать стрипперы, чтобы маленький мошенник обвился вокруг терминала. Если у вас есть устройство с небольшим отверстием, просто вставьте туда конец провода, согните его и оберните, и он сделает изгиб за вас. Просто затяните его с помощью отвертки Робертсона №1. Итак, мы сделали заземление. В процессе вы, возможно, выпрямили 9Изгиб 0 градусов, но это не имеет большого значения. Просто сложите его обратно туда.

Некоторые люди подключают горячий провод в последнюю очередь, но в этом случае все еще нужно подключить к электрощиту, так что это не имеет значения. Чтобы хорошо обернуть винтовые клеммы, возьмите съемники и замкните эту петлю. Иногда он имеет тенденцию накручиваться на винт, поэтому вам, возможно, придется придерживать провод во время затягивания, чтобы он не смещался. Это переключатель номер один. Убедитесь, что все сидит красиво и аккуратно. Вы можете установить винты на место.

Если мне нужно сделать кучу рабочих ящиков, я возьму с собой дрель-шуруповерт Bosch с битой №1 и ввинчу эти винты. Использование отвертки может занять много времени, если вы делаете весь дом. Если в коробке несколько выключателей или розеток, вы хотите, чтобы все винты были ориентированы на одну сторону, потому что они имеют боковое смещение. Когда вы наденете накладку, все должно совпасть.

Однополюсные выключатели имеют маркировку ON и OFF. Крайне важно сохранять правильную ориентацию, чтобы не столкнуться с проблемой с выключателем, цепью или светом, который кажется выключенным, но на самом деле включен.

Повторим тот же процесс со второй ведьмой в очереди. Убедитесь, что он красивый и плотный. После правильной ориентации переключателя закрепите его. Вот как вы подключаете два однополюсных выключателя в рабочем ящике.

Проводка 3-ходовых выключателей света так постоянно включена? (Великобритания) — Проекты и истории

Adam1982
(Адам Каллаган)

#1

Привет всем,

Возможно, сообщение размещено не в том разделе, поэтому не стесняйтесь перемещаться.

Мне нужна помощь знающего сообщества ST.

У меня есть 3 x 1 групповых выключателя света, управляющих 1 потолочной лампочкой. Я хочу заглушить выключатели света и приклеить переключатели ZigBee с батарейным питанием, прикрепленные к заготовкам, которые будут управлять умной лампочкой, свисающей с потолка. Поэтому мне нужно соединить провода внутри задних коробок, чтобы светильник был постоянно включен. К сожалению, я не уверен, как правильно это сделать.

Пожалуйста, используйте красивую и простую терминологию, так как я не электрик.

Великобритания, в доме, построенном около 10 лет назад, если это имеет значение.

заранее спасибо
5 апреля 2021 г., 16:26

#2

К сожалению, насколько я понимаю, это не является законным в Великобритании, если только это не вспомогательные переключатели для двусторонней связи.

По крайней мере, в Англии правила техники безопасности требуют, чтобы в комнате был хотя бы один главный выключатель, который регулирует ток непосредственно на арматуре в этой комнате. Ранее это обсуждалось на форуме людьми, которые живут в Великобритании и знают гораздо больше меня.

(В большинстве юрисдикций США нет такого же требования, за исключением чердачных помещений, поэтому на форуме будет так много дискуссий об обходе переключателя. Но этот вариант недоступен для участников из Великобритании.)

Вместо этого обычным решением в Великобритании является создание небольшого деревянного или пластикового корпуса, который устанавливается поверх существующего переключателя и может быть поднят для доступа к переключателю. А затем поместите свое устройство с батарейным питанием поверх этого. Кто-то печатает их на 3D-принтере, кто-то делает сам.

Это соответствует требованиям кода и может быть весьма привлекательным, если вы продумаете дизайн.

@Mikeyf79 или кто-то из других британских экспертов по электромонтажу может добавить что-то еще.

1 Нравится

5 апреля 2021 г., 16:29

#3

Я забыл упомянуть, что вы часто можете найти эти крышки переключателей в магазинах Etsy. Вот, на мой взгляд, не особенно привлекательная, но она была разработана, чтобы соответствовать умным вещам ZigBee Button, так что это даст вам представление.

изображение794×750 24,9 КБ

Mikeyf79
(Майк Ф.)

#4

Вам разрешено заделывать провода внутри задних коробок, если вы можете их обслуживать.
Первое, что вам нужно сделать, это пометить каждый кабель и сфотографировать, где они проходят в каждом переключателе, чтобы в конечном итоге вернуть их на место, если вы переедете или просто захотите вернуться.
Далее вам нужно решить, как это было подключено, так как есть несколько способов добиться трехстороннего подключения. Я приложил несколько фотографий ниже для информации, это 2 наиболее распространенных способа.
В основном нужно выяснить, какой провод постоянно находится под напряжением, а какой провод идет к лампе. Все остальные являются резервными, поэтому, если они находятся в одном и том же заднем блоке коммутатора, просто подключите эти 2 и вуаля. Таким образом, все остальные можно оставить как есть, и тогда вам нужно будет вернуть только один переключатель в будущем.
Чтобы узнать, какая из них постоянно находится под напряжением, вам придется использовать счетчик или детектор. БУДЬТЕ ОСТОРОЖНЫ, ТАК КАК ЭТО ПОД НАПРЯЖЕНИЕМ —

Из ваших фотографий я бы сказал, что фотографии 1 и 2 содержат постоянный ток и провод, идущий к лампе, и ваша проводка соответствует схеме A. Но вам нужно будет проверить.
В этом случае вам нужно будет использовать один из других проводов, чтобы иметь возможность подключить питание к проводу лампы.

Диаграмма A

Screenshot_20210405-191941_Samsung Internet1440×673 79 КБ

!

Схема B

Скриншот_20210405-192523_Samsung Internet1440×1853 197 КБ

1 Нравится

(Майк Ф.)

#5

Но я должен спросить, почему ты так поступаешь?

1 Нравится

сивильсон
(Саймон)

#6

Согласен с Майком Ф., это двухсторонняя плюс промежуточная конфигурация.

На средней картинке видно, где подключены прямая связь с потолочной розеткой и коммутируемая прямая связь с лампочкой. Они будут в S1 и S2 коммутатора. Коричневый должен быть живым, а синий с коричневым маркером — переключенным живым. Вы должны увидеть, что они оба идут от одного и того же двойного и заземляющего кабеля. Соединение этих двух должно дать то, что вы хотите. ОДНАКО, пожалуйста, проверьте соединения с помощью счетчика, прежде чем что-либо менять, и в идеале попросите электрика сделать это за вас.

Я также согласен с Майком Ф., что это не лучший способ. IMO сохраните стандартную лампочку и замените переключатель на интеллектуальный переключатель или модуль. Затем вы можете добавить дополнительные смарт-кнопки и использовать автоматизацию, чтобы они управляли светом. Я бы все же призвал вас вызвать электрика для внесения изменений.

1 Нравится

(Адам Каллаган)

#7

Спасибо всем за ответы. Есть ряд причин, по которым я не хочу продолжать ваши предложения об альтернативных способах достижения аналогичного результата, и я не буду вдаваться в них сейчас. Я знаю, что есть несколько способов обойти это, и я рассмотрел их все, но они не совсем подходят по разным причинам. Мои последние переключатели прибыли, так что я скоро попробую.
