Как подключить выключатель двойной legrand: Как подключить двухклавишный выключатель Legrand Etika

Двойной переключатель легранд как подключить

Схемы подключения выключателей Legrand

В этом разделе сайта, Вы найдете различные схемы подключения механизмов Legrand Valena. Наглядные схемы подключения универсальных (проходных, коридорных, промежуточных) выключателей, выключателей с подсветкой, и схемы различных взаимодействий будут всегда полезны как опытным электрикам так и обычному монтажнику.

Подключения «проходных» и «перекрестных» выключателей очень просты , если конечно «электрик» знает что такое «ноль» и «фаза».

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ДВУХ ТОЧЕК УПРАВЛЕНИЯ:

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ТРЕХ ТОЧЕК УПРАВЛЕНИЯ:

Используется дополнительный «перекрестный» выключатель.

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ЧЕТЫРЕХ И БОЛЕЕ ТОЧЕК УПРАВЛЕНИЯ:

Эта схема отличается от предыдущей только количеством точек управления.

Все очень просто. Между выключателями придется протянуть дополнительный кабель.

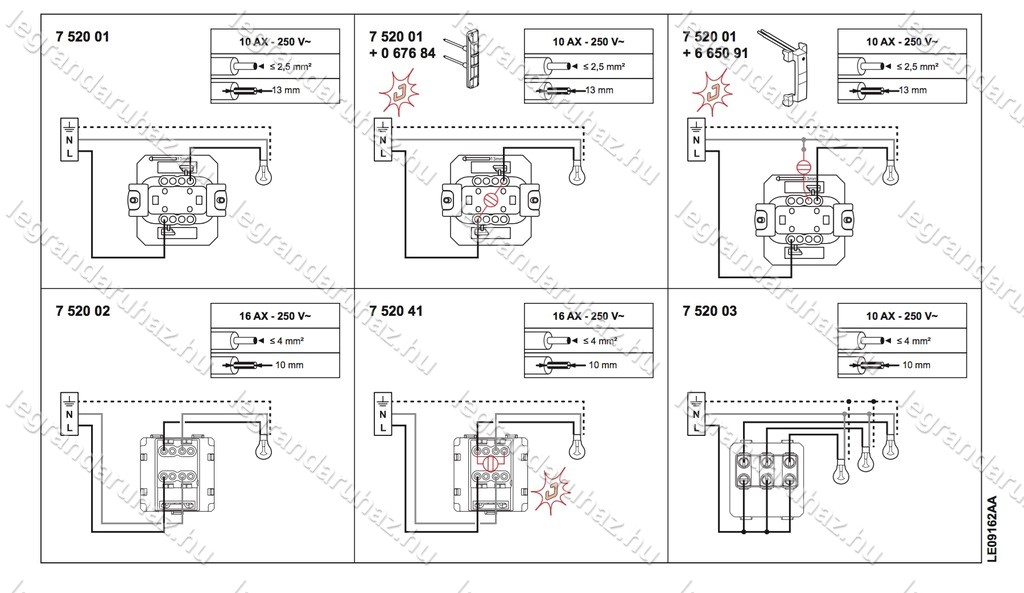

СХЕМЫ ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ LEGRAND

Выключатель 774301 (774401)

Выключатель с подсветкой 774310 (774410)

Двухполюсный выключатель 774302 (774402)

Двойной выключатель 774305 (774405)

Управление из 2-х мест (переключатель на 2 направления 774306 (774406))

Управление из 2-х мест (переключатель на 2 направления с подсветкой 774326 (774426))

Управление из 2-х мест (переключатель на 2 направления с индикацией 774325 (774425))

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления 774308 (774408))

Управление из трех мест (2 переключателя на 2 направления и промежуточный переключатель 7743 06+7743 07+7743 06 (7744 06+7744 07+7744 06))

Выключатель для управления жалюзи 7743 04 (7744 04)

Кнопочный выключатель для управления жалюзи 7743 14 (7744 14)

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 1, назначение:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 2, размеры, монтаж, демонтаж:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 3, подсоединение проводников,

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 4, схемы подключения продолжение:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 5, схемы подключения продолжение,

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 6, техническое обслуживание, аксессуары:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

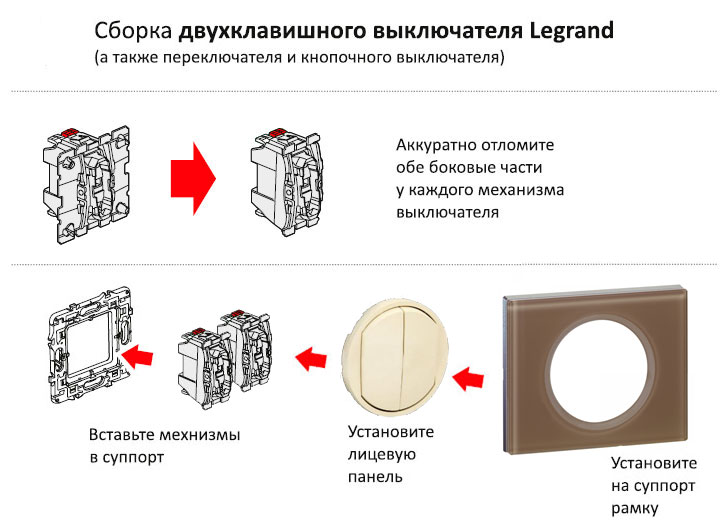

Порядок монтажа двухклавишных моделей:

1. Отключается вводный автомат.
2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
3. С прибора демонтируются клавиши и декоративная крышка.
4. Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Как подключить выключатель легранд с одной клавишей

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

два остальных вспомогательных проводника, соединяются между собой в распредкоробке

ноль и земля подаются напрямую без выключателей сразу на лампочки

Преимущества

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

• простота в использовании и в монтаже;
• наличие дополнительных функций;
• экологичность;
• надежность;
• широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

Особенности серии Valena

Наиболее популярными выключателями являются те, которые объединены серией Valena. Они предназначены для использования во внутренних помещениях и монтируются путем установки в монтажную коробку.

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Как подключить выключатель Legrand Valena

Важным элементом любого современного дома являются специальные устройства, позволяющие управлять источниками энергии, одним из таких приборов является выключатель. Эта деталь электрической сети должна отличаться высокой эффективностью и надежностью, ведь ей приходится работать в достаточно интенсивном режиме.

Сегодня производители оборудования для обустройства дома выпускают множество видов и типов выключателей. При этом, по отзывам многих владельцев недвижимости, лучшие приборы такого типа выпускает французская компания Legrand.

Кроме высокой функциональности выключатели Легранд также отличаются отличным дизайном, что позволяет им легко вписаться в интерьер буквально любого дома. В данной статье речь пойдет об особенностях системы фирмы Legrand, а также о методах правильной установки таких выключателей. Широкий выбор выключателей и механизмов Legrand Valena представлен здесь.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Основные особенности выключателей компании Legrand

Для начала нужно более внимательно рассмотреть конструкцию выключателя и понять, из каких деталей он состоит.

1. Основа — она включает все основные элементы конструкции и имеет специальные крепления, с помощью которых устройство монтируется к стене.
2. Контакты и кнопки.
3. Каркас.
4. Рамка изделия.
5. Колодки для клемм.

Благодаря тому, что конструкция имеет специальную основу из стали, выключатель можно легко прикрепить к поверхности. При этом благодаря крепким материалам основа не деформируется, а значит, устройство будет крепко прижато к стене.

Также в приборе есть специальные распорки, которые регулируются с помощью винтов. Благодаря им выключатель можно установить в любую коробку.

Сегодня компания кроме обычных выключателей также выпускает системы с дистанционным управлением. Они легко устанавливаются и позволяют владельцу дома выключать или регулировать освещение внутри дома.

Также на каждом изделии компании Legrand есть специальные выемки с их помощью мастер может легко снять верхнюю часть выключателя, например, для того чтобы проверить состояние проводки.

Как происходит монтаж выключателя Legrand

Процесс установки выключателя Legrand подразумевает выполнение ряда действий, в том числе:

• нужно взять основу выключателя и прикрепить ее к стене рядом с коробкой;
• дальше следует подключить провода в специальные клеммы;
• после выключатель вставляется в коробку и зажимается винтами;
• на последнем этапе останется установить верхнюю декоративную часть устройства.

Советы в статье «Монтаж электроустановочных изделий» здесь.

Процедура очень простая и обычно занимает совсем немного времени.

Источник: euroelectrica.ru

Legrand-Pass & Seymour 1250 Вт, 15 А, однополюсный, двухпозиционный переключатель, белый

Последняя редакция: 08/2017

Условия доступа

Пожалуйста, ознакомьтесь с данными Условиями доступа. Любой доступ и использование этого сайта и всех веб-сайтов (включая мобильные веб-сайты), приложений или других услуг, на которые распространяются настоящие условия (совместно именуемые «Собственность городского электроснабжения» или «Собственность CES»), а также функции и функции на этой Собственности CES, подпадают под действие настоящих Условий доступа, включая любые условия, условия продажи, условия коммерческого кредита, условия, политики и уведомления, ссылки на которые приведены здесь («Условия»). Имущество CES принадлежит и/или контролируется City Electric Supply Company и ее дочерними компаниями, подразделениями, филиалами и торговыми марками (совместно именуемые «CES»). Получая доступ к Ресурсу CES любым способом, включая, помимо прочего, просмотр Ресурса CES, использование любой информации, содержащейся на Ресурсе CES или в нем, и/или отправку информации на Ресурс CES, вы соглашаетесь с Условиями и обязуетесь соблюдать их, в том числе: но не ограничиваясь этим, проведение транзакций в электронном виде, отказ от гарантий, исключения и ограничения ущерба и возмещения ущерба, а также выбор законодательства Флориды.

Время от времени CES может обновлять настоящие Условия. Использование вами Собственности CES после публикации любых изменений настоящих Условий означает ваше согласие с этими изменениями. Вы соглашаетесь периодически просматривать настоящие Условия, чтобы убедиться, что вы знакомы с самой последней версией. CES может по своему усмотрению и в любое время изменить или прекратить использование Собственности CES или любой ее части, с уведомлением или без него, или может запретить вам использовать Собственность CES с уведомлением или без него. Вы соглашаетесь с тем, что у вас нет никаких прав на Собственность CES и что CES не будет нести перед вами никакой ответственности в случае прекращения поддержки Собственности CES или прекращения вашей возможности доступа к Собственности CES или любому контенту, который вы могли разместить на Собственности CES.

Получая доступ к Ресурсу CES или размещая ссылку на него, вы принимаете на себя риск того, что информация о Ресурсе CES может быть неполной, неточной или устаревшей или может не соответствовать вашим нуждам и требованиям. CES может добавлять, изменять, прекращать, удалять или приостанавливать любую информацию, функции и другой контент, включенный в Собственность CES, в любое время без предварительного уведомления и без какой-либо ответственности. Из-за открытого характера Собственности CES и возможных ошибок при хранении и передаче цифровой информации CES не гарантирует точность информации, содержащейся на Собственности CES или полученной от нее.

Лицензия и доступ к собственности CES

CES предоставляет вам ограниченную, неисключительную, не подлежащую передаче и сублицензированию лицензию на доступ и личное и некоммерческое использование собственности CES. Эта лицензия не распространяется на перепродажу или коммерческое использование какой-либо собственности CES или ее содержимого; любой сбор и использование любых списков продуктов, описаний или цен; любое производное использование любой Собственности CES или ее содержимого; любую загрузку, копирование или иное использование информации об учетной записи в интересах любой третьей стороны; или любое использование интеллектуального анализа данных, роботов или аналогичных инструментов сбора и извлечения данных. Любой доступ или попытка доступа к другим областям любой компьютерной системы CES или другой информации, содержащейся в системе, для любых других целей строго запрещены.

При использовании Собственности CES: (a) вы не будете использовать какие-либо средства электронной связи Собственности CES в любых целях, которые являются незаконными, неправомерными, оскорбительными, нарушающими частную жизнь других, преследующими, клеветническими, дискредитирующими, смущающими, непристойными, угрожающими , или ненавистный; (b) вы не будете загружать, публиковать, воспроизводить или распространять любую информацию, программное обеспечение, контент или другие материалы, защищенные авторским правом или любым другим правом интеллектуальной собственности (а также правами на публичность и конфиденциальность) без предварительного получения разрешения владельца таких прав; (c) вы не будете собирать или хранить личные данные о других пользователях; (d) вы не будете использовать Собственность CES для каких-либо коммерческих операций, не связанных с целями, для которых была предоставлена ​​Собственность CES; (e) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать в интерактивных функциях, предназначенных для широкой публики, любые рекламные или рекламные материалы или любую другую форму запроса или несанкционированного общения; и (f) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать какие-либо материалы, содержащие вирусы или любой другой компьютерный код, файлы или программы, которые могут прерывать, ограничивать или мешать работе любого компьютерного программного или аппаратного обеспечения или телекоммуникаций. оборудование.

Содержимое CES

Содержимое Собственности CES, предоставленное CES или ее лицензиарами, включая определенную графику, фотографии, изображения, снимки экрана, текст, загружаемые в цифровом виде файлы, товарные знаки, логотипы, названия продуктов, услуг и программ, слоганы, и компиляция вышеизложенного («Контент CES») является собственностью CES или ее лицензиаров и защищена в США и на международном уровне в соответствии с законами о товарных знаках, авторском праве и другими законами об интеллектуальной собственности.

Вы соглашаетесь не загружать, не отображать и не использовать какой-либо Контент CES для использования в каких-либо публикациях, публичных выступлениях или на веб-сайтах или в приложениях, отличных от Собственности CES, в каких-либо неразрешенных коммерческих целях, в связи с продуктами или услугами, которые не являются собственностью CES. те, что принадлежат CES, любым другим способом, который может вызвать путаницу, умаляет или дискредитирует CES и/или ее лицензиаров, или ослабляет силу интеллектуальной собственности CES или ее лицензиара, или иным образом нарушает интеллектуальную собственность CES или ее лицензиаров. права (в том числе с помощью очистки экрана, сбора данных в Интернете, извлечения данных или аналогичного программного обеспечения или технологий). Вы также соглашаетесь не злоупотреблять Контентом CES или Контентом пользователя (см. определение ниже) каким-либо иным образом.

Обзоры, контент и материалы

Время от времени в определенных разделах Собственности CES вы можете отправлять обзоры, комментарии, отзывы и некоторые другие материалы («Пользовательский контент»). Используя эти функции, вы соглашаетесь с тем, что: (а) вы не будете публиковать какой-либо контент, который является незаконным, вредным, неправомерным, клеветническим, клеветническим, непристойным, нарушающим частную жизнь другого человека, угрожающим, преследующим, оскорбительным, ненавистным, расистским, нарушающие авторские права, порнографические, насильственные или иным образом нежелательные или неуместные, как это определено CES по своему усмотрению; (b) вы не будете публиковать какой-либо контент, содержащий личную информацию о каком-либо лице, нарушающий конфиденциальность/гласность любого другого физического или юридического лица или что-либо, что вы по договору обязаны хранить в тайне или конфиденциально; (c) вы не будете выдавать себя за какое-либо лицо или организацию, включая, помимо прочего, персонал CES, или искажать связь с другим лицом или организацией; и (d) вы не будете публиковать какой-либо контент, содержащий вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут неблагоприятно повлиять на работу Ресурса CES или любой функции Ресурса CES. Вы также понимаете и соглашаетесь с тем, что у вас нет прав собственности на какую-либо учетную запись, которую вы можете иметь в CES, или другой доступ к собственности CES или ее функциям. CES может закрыть или приостановить действие вашей учетной записи и удалить весь Пользовательский контент, связанный с вашей учетной записью, в любое время и без предварительного уведомления, если CES сочтет, что вы нарушили настоящие Условия, закон или по любой другой причине. CES не несет ответственности за любую информацию, удаленную из Собственности CES, и оставляет за собой право навсегда ограничить доступ к Собственности CES или учетной записи пользователя.

Отображая, публикуя или иным образом размещая любой Пользовательский контент на Собственности CES или через нее, вы тем самым предоставляете CES ограниченную, неисключительную, передаваемую, сублицензируемую, всемирную, полностью оплаченную, безвозмездную лицензию на использование, изменять, публично исполнять, публично демонстрировать, воспроизводить и распространять такой Пользовательский контент на любых и всех носителях, известных в настоящее время или разработанных в будущем, без требования произвести оплату вам или какой-либо третьей стороне или необходимости запрашивать разрешение какой-либо третьей стороны. Эта лицензия включает в себя право размещать, индексировать, кэшировать, распространять и помечать любой Пользовательский контент, а также право сублицензировать Пользовательский контент третьим лицам (включая других пользователей) для использования в маркетинге или на других носителях или платформах, известных или в дальнейшем разработан. Вы по-прежнему сохраняете за собой все права собственности на свой Пользовательский контент, и вы по-прежнему имеете право использовать свой Пользовательский контент любым способом по вашему выбору в соответствии с настоящими Условиями и описанной здесь лицензией. Вы заявляете и гарантируете, что владеете или имеете действующую лицензию на использование контента, отправленного, отображаемого, опубликованного или размещенного вами на Собственности CES, и иным образом имеете право предоставлять лицензию, изложенную в настоящем документе, а также отображение, публикацию или размещение любой контент, который вы отправляете, и его использование CES не нарушает и не будет нарушать права на неприкосновенность частной жизни, права на публичное использование, авторские права, права на товарные знаки, патенты, договорные права или любые другие права на интеллектуальную собственность или другие права любого физического или юридического лица. Несмотря на вышеизложенное, вы признаете, что ваш Пользовательский контент может содержать концепции, идеи, материалы, предложения, предложения и тому подобное, относящиеся к CES или ее инициативам (ваши «Идеи»). В отношении ваших Идеи вы признаете, что: (a) CES получает многочисленные предложения от многих сторон и/или может независимо разрабатывать и/или рассматривать идеи, похожие на ваши Идеи, и что проверка CES ваших Идеи не является признанием новизны, приоритет или оригинальность; и (b) использование CES любых идей, идентичных вашим Идеи или похожих на них, независимо от того, основано ли оно на вашем Пользовательском контенте, предоставлено CES третьими лицами или независимо разработано или рассмотрено CES, не несет перед вами никаких обязательств.

Любые предоставленные вами фотографии могут быть использованы по собственному усмотрению CES. Отправляя фотографию, вы предоставляете CES бессрочное, безотзывное, безвозмездное, передаваемое право и лицензию на использование, копирование, изменение, адаптацию и публикацию вашей фотографии в любых средствах массовой информации по всему миру без компенсации вам. Вы должны присылать только те фотографии, которые были сделаны вами лично.

Сторонние технологии, веб-сайты и приложения

Собственность CES может включать сторонние технологии, услуги, программное обеспечение, приложения и ссылки на сторонние веб-сайты («Технологии»). CES не несет ответственности за практику или политику таких третьих лиц, а также за содержание любых сторонних веб-сайтов или приложений и не делает никаких заявлений относительно сторонних продуктов или технологий, а также содержания или точности любых материалов на таких веб-сайтах или приложениях. . Если вы решите использовать любой такой сторонний веб-сайт или приложение, вы делаете это на свой страх и риск.

Насколько это применимо, использование вами такой сторонней Технологии регулируется настоящими Условиями, а также дополнительными условиями любой третьей стороны, которые объединяются в настоящем документе.

Возмещение убытков

Вы соглашаетесь возмещать ущерб, защищать и ограждать CES, ее родительские, аффилированные, дочерние компании, должностных лиц, сотрудников и подрядчиков веб-сайта, а также каждого из их должностных лиц, сотрудников и агентов от любых претензий, убытков и расходов, включая разумные гонорары и расходы на адвокатов, связанные с нарушением вами Условий или возникающие в результате использования Пользовательского контента, который вы предоставили, разместили или иным образом предоставили CES или Собственности CES.

Заявления и ограничения ответственности

CES не делает никаких заявлений относительно надежности свойств или функций Собственности CES, Контента, Пользовательского контента или любых других характеристик или функций Собственности CES и отказывается от любой ответственности в случае любого отказ службы. Вы признаете, что любое использование таких материалов или систем осуществляется на ваш страх и риск. CES не делает никаких заявлений относительно количества времени, в течение которого будет сохраняться любой Контент или Пользовательский контент. CES не подтверждает, не проверяет, не оценивает и не гарантирует какую-либо информацию, предоставленную пользователями, и ничто не может рассматриваться как одобрение, проверка или гарантия любого Пользовательского контента. Вы признаете и соглашаетесь с тем, что любое использование или использование любого Пользовательского контента осуществляется на ваш страх и риск, и вы несете единоличную ответственность за любое такое использование или использование. Вы не должны создавать или распространять информацию, включая, помимо прочего, рекламу, пресс-релизы или другие маркетинговые материалы, а также включать ссылки на любые сайты, содержащие или предлагающие одобрение со стороны CES, без предварительного рассмотрения и письменного одобрения со стороны CES.

ЭТОТ САЙТ ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ, КАК ДОСТУПНО». НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, НЕНАРУШЕНИЯ ПРАВ, ПРАВА, ТОЧНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, НЕ ПРЕДОСТАВЛЯЕТСЯ В ОТНОШЕНИИ ДАННОГО САЙТА ИЛИ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ТЕХНОЛОГИЙ НА НЕМ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ НЕБРЕЖНОСТЬ, CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ОСОБЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, КОТОРЫЕ ЯВЛЯЮТСЯ РЕЗУЛЬТАТОМ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ДАННОГО САЙТА, ​​ТАК ЖЕ CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ. ЗА ЛЮБОЙ УЩЕРБ, СВЯЗАННЫЙ С ОШИБКАМИ, УПУЩЕНИЯМИ, ПЕРЕРЫВАМИ, УДАЛЕНИЕМ ФАЙЛОВ, ОШИБКАМИ, ДЕФЕКТАМИ, ЗАДЕРЖКАМИ В РАБОТЕ ИЛИ ПЕРЕДАЧЕ, ИЛИ ЛЮБЫМИ НЕИСПРАВНОСТЯМИ, ВЫЗВАННЫМИ ИЛИ НЕ ВЫЗВАННЫМИ СОБЫТИЯМИ, НЕ СВЯЗАННЫМИ С CES ИЛИ ЕЕ ЛИЦЕНЗИАРАМИ. ОГРАНИЧИВАЕТСЯ СТИХИЙНЫМИ ДЕЙСТВИЯМИ, СБОЕМ ЛИНИИ СВЯЗИ, КРАЖЕЙ, УНИЧТОЖЕНИЕМ ИЛИ НЕСАНКЦИОНИРОВАННЫМ ДОСТУПОМ К ЗАПИСЯМ, ПРОГРАММАМ ИЛИ УСЛУГАМ ЭТОГО САЙТА. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ ДЕЙСТВИЕМ ПО ХАЛАТНОСТИ, CES, ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, АГЕНТЫ ИЛИ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ ЛЮБОГО РОДА, СВЯЗАННЫЙ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ САЙТА, ​​ДАЖЕ ЕСЛИ CES БЫЛО ПРЕДУПРЕЖДЕНО О ВОЗМОЖНОСТИ ТАКИХ ПОВРЕЖДЕНИЙ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ; ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ПРИМЕНЯЕТСЯ К ВАМ ТОЛЬКО В ПОЛНОЙ МЕРЕ, РАЗРЕШЕННОЙ ЗАКОНОМ.

Информация о перекрёстных ссылках

Сравнение перекрёстных ссылок продуктов или представленные альтернативы продуктов не подразумевают, что все сравниваемые продукты доступны или полностью сопоставимы. ПРОДУКТЫ, СВЯЗАННЫЕ С ПЕРЕКРЕСТНЫМИ ССЫЛКАМИ, НЕ ПРЕДСТАВЛЕНЫ И НЕ ГАРАНТИРУЮТСЯ КАК ФУНКЦИОНАЛЬНЫЕ ИЛИ ЭФФЕКТИВНЫЕ ЭКВИВАЛЕНТЫ. Ознакомьтесь со всеми перекрестными ссылками на спецификации продукта перед покупкой и использованием, чтобы определить, подходит ли продукт для предполагаемого использования.

Гипертекстовые ссылки

Свойство CES может быть связано с другими сайтами, которые не поддерживаются CES. CES не несет ответственности за содержание, конфиденциальность или другие политики, регулирующие эти сайты. Включение любой ссылки на такие сайты не означает одобрения, спонсорства или рекомендации CES связанных сайтов. CES не несет никакой ответственности за ссылки: (а) с другого сайта на Собственность CES и (б) на другой сайт с Собственности CES. Чтобы разместить ссылку на Ресурс CES, все пользователи должны соблюдать Условия размещения ссылок CES.

Патенты

Один или несколько патентов и находящихся на рассмотрении заявок на патенты, принадлежащие CES, относятся к Собственности CES, а также к функциям и услугам, доступным через Собственность CES.

Товарные знаки

Товарные знаки, торговые наименования, названия продуктов и логотипы («Товарные знаки»), содержащиеся или используемые CES Property или сторонней технологией, являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев, и использование таких товарных знаков должно действовать в интересах владельца товарного знака.

Разное

Настоящие Условия регулируются и толкуются в соответствии с законами Флориды без учета принципов коллизионного права. Используя этот сайт, вы тем самым соглашаетесь с тем, что любые споры, касающиеся настоящих Условий, будут рассматриваться в судах, расположенных в округе Лейк или Ориндж, штат Флорида. Настоящие Условия действуют в максимально возможной степени, разрешенной законом. Доступ к материалам на Собственности CES определенными лицами в определенных странах может быть незаконным, и CES не делает никаких заявлений о том, что материалы на Собственности CES подходят или доступны для использования за пределами США. Если вы решите получить доступ к собственности CES из-за пределов Соединенных Штатов, вы делаете это на свой страх и риск и несете ответственность за соблюдение любых применимых местных законов.

В некоторых разделах Собственности CES вам может быть предоставлена ​​возможность предоставить CES личную информацию. Пожалуйста, ознакомьтесь с Политикой конфиденциальности CES для получения дополнительной информации о методах сбора и использования информации CES, какая политика применяется к информации, собранной на Собственности CES, и использование вами Собственности CES регулируется этой политикой.

Если CES не предпримет никаких действий в отношении вашего или любого другого нарушения в любом случае, CES не отказывается от своего права действовать в отношении будущих или подобных нарушений.

Если какое-либо положение настоящих Условий окажется незаконным, недействительным или по какой-либо причине не имеющим исковой силы, то такое положение будет считаться отделимым от настоящих Условий и не повлияет на действительность и применимость любых остальных положений настоящих Условий.

LEGRAND THE RADIANT COLLECTION РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Download

Скачать

Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки

Руководство будет автоматически добавлено в «Мои руководства»

распечатайте эту страницу

Содержание

2

• страница

  из
  30

• Содержание

• Оглавление

• Закладки

Реклама

Содержание

Интеллектуальный переключатель Wi-Fi

Содержание

Предыдущая страница

Следующая страница

Содержание

Дополнительные руководства для LEGRAND The Radiant Collection

• Выключатель LEGRAND Radiant Ручной

  Смарт-вставной наружный выключатель, wi-fi (13 стр. )

• Выключатель LEGRAND серии Radiant Инструкция по установке

  (208 страниц)

• Коммутатор LEGRAND Raritan PXC Руководство по быстрой настройке

  (9 страниц)

• Коммутатор LEGRAND Raritan Dominion KX III Руководство по быстрой настройке

  (10 страниц)

• Коммутатор LEGRAND Raritan Dominion серии LX II Руководство по быстрой настройке

  (8 страниц)

• Коммутатор LEGRAND Raritan Dominion LX II Руководство по быстрой настройке

  (7 страниц)

• Коммутатор LEGRAND Raritan Dominion User Station Руководство пользователя

  (284 страницы)

• Переключатель LEGRAND LEXIC 037 23 Краткое руководство пользователя

  Светочувствительный выключатель с выносным электрическим глазком (4 стр. )

• Выключатель LEGRAND 036 00 Инструкция

  Модульный многофункциональный переключатель (44 страницы)

• Переключатель LEGRAND Wattstopper LMDM-601 Краткое руководство пользователя

  Беспроводной настенный выключатель с диммированием DLM с технологией энергосбережения ipv6/bluetooth (6 страниц)

• Переключатель LEGRAND MICROREX D11 Инструкция

  (1 страница)

• Выключатель LEGRAND 0 784 61L Ручной

  (6 страниц)

• Выключатель LEGRAND Arteor 5 722 69Руководство по быстрому запуску

  Медиа-хаб (2 страницы)

• Выключатель LEGRAND radiant WWRL10WHCCV2 Инструкция

  Умный переключатель wi-fi (15 стр.
