Как подключить точечные светильники к одному выключателю 220 в для новичков: Подключение точечных светильников своими руками: шаг за шагом

Содержание

Установка точечных светильников — Советы на все случаи жизни

  • Преимущества точечных светильников
  • Что нужно учесть перед началом установки?
  • Выбор провода
  • Способы соединения проводов
  • Технология установки
  • Подключение светильников
  • Видеоматериал

Точечное освещение — идеальный выбор для помещений с подвесными потолками. Все чаще они используются при принятии современных дизайнерских решений. Это связано как с простотой в их монтаже, так и с равномерностью освещения всей площади комнаты, а также отсутствия теней от предметов. Точечные светильники применяются и для основного, и для вспомогательного освещения, например, в качестве подсветки в декоративных конструкциях и в мебели. Далее мы расскажем, как правильно выполняется установка точечных светильников своими руками с использованием ламп накаливания на 220 вольт, которая является самой безопасной, простой, практичной и надежной.

к содержанию ↑

Преимущества точечных светильников

Установка точечных светильников в потолке из гипсокартона имеет ряд преимуществ:

  • Простота в монтаже — самостоятельно справиться сможет и электрик-новичок.
  • Установка занимает немного времени.
  • Качественно освещают комнату.
  • Лампочки практически незаметны и не портят дизайн помещения.

Важно! Не устанавливайте лампы мощностью больше 60 Вт. Рекомендуется использование светодиодных ламп в точечных светильниках — они прекрасно будут освещать жилье и сэкономят около 30% электроэнергии.

к содержанию ↑

Что нужно учесть перед началом установки?

В основном, монтаж всех подвесных потолков делаются из материалов, которые подвержены горению, например, МДФ и пластиковых панелей, фанеры, ДСП, все виды натяжных потолков.

Уделяя внимание пожарной безопасности, необходимо использовать:

  • Жаростойкие, негорючие провода.

Важно! Негорючие провода обязательно необходимо подключать при использовании в светильниках галогенных ламп и ламп накаливания. Они сильно нагревают обе стороны потолка.

  • Надежный метод соединения между собой проводов.
  • Правильный выбор мощности ламп. Чем больше мощность, тем сильнее происходит нагрев, которому подвергаются провода.

к содержанию ↑

Выбор провода

В магазинах продается очень большое количество негорючих проводов разных марок.

Провода должны соответствовать данным критериям:

  • Не гореть.
  • Выдерживать воздействие высоких температур.

Такими характеристиками обладает провод марки РКГМ — мягкий, медный провод, негорючий, термостойкий и жаростойкий. Он имеет два изоляционных слоя — наружный и внутренний. Первый выполнен из стекловолоконных нитей покрытых глифталевым лаком, а второй сделан из кремнийорганической резины и обладает особой прочностью, не теряет защитные свойства при нагревании до температуры 200 градусов.

Важно! Чаще всего такие кабели применяются в саунах и банях, где воздух сильно нагревается и происходит большой перепад температур.

к содержанию ↑

Способы соединения проводов

Все соединения проводов будут скрыты за подвесной конструкцией и доступ к ним будет невозможным. Поэтому необходимо выполнить их надежным способом:

  • Использование клеммных колодок обеспечивает надежный контакт при подключении 220 вольт.

Важно! Данный способ соединения требует подтягивания зажимных винтов минимум раз в год, чтобы контакт не ослабевал.

  • Долговечным, надежным и не требующим обслуживание является способ соединения проводов между собой с помощью обжимного ручного пресса (пассатижи) и медных гильз. Конкуренцию данному способу может составить лишь пайка оловом.

Важно! Обжимные гильзы необходимо изолировать изолентой или термоусадочной трубкой.

к содержанию ↑

Технология установки

Как производится монтаж точечных светильников и их подключение — рассмотрим подробно.

Разметка

Для начала необходимо сделать разметку в местах, где будут находиться светильники.

Важно! Расположение должно быть равномерным и симметричным.

Порядок действий:

  • Отмерьте расстояние от стены до крайнего светильника.
  • Разделите равномерно расстояние между ними.

Важно! Крайние точечные светильники при высоте потолков 2,5 метра необходимо устанавливать не более, чем на 60 см от стены, между средними — не более метра.

  • В местах, где вы предполагаете прикреплять светильник, наклейте отрезок изоленты — это поможет понять, где будут расположены после монтажа светильники.

Важно! Не делайте монтаж светильников на стыке двух панелей — так вы сможете повредить при вырезании отверстий сразу две панели. Сместите расположение немного в сторону.

Проделывание отверстий

Переходим к следующему этапу — изготовлению отверстий под светильники.

Необходимые материалы:

  • Шуруповерт или дрель.
  • Коронка по дереву нужного диаметра, чаще всего используют 68 мм.
  • Острый нож или пилка.

Здесь все очень просто: вставляем коронку в шуруповерт и в размеченных ранее местах проделываем отверстие. Данный вид подойдет для проделывания отверстий в потолках из гипсокартона, МДФ или фанеры. В пластиковых панелях — вырежьте аккуратно круг в потолке с помощью острого ножа или пилки.

Важно! Отверстие должно быть чуть больше, чем внутренняя часть точечного светильника, но при этом лицевая часть не ложна в него проваливаться.

Монтаж проводов

Все светильники соединяются между собой проводами, по которым будет подаваться электроэнергия.

Пошаговая инструкция:

  1. Сделайте перемычки между светильниками. Для этого отмерьте расстояние между проделанными ранее отверстиями и прибавьте к результату 40 см. Отмерьте и отрежьте два провода по полученному результату. Один из них будет использован для подачи к светильнику фазы, а другой — для нуля.
  2. Выведите центральный питающий парный провод от распределительной коробки 220 вольт в первое отверстие.
  3. Затем в каждое отверстие заведите от предыдущего еще одну пару проводов.

Важно! Для удобного протягивания провода сделайте протяжку из куска жесткой медной или алюминиевой проволоки.

В конечном итоге у вас должна выйти такая схема:

  • Из каждого из отверстий, кроме последнего, должны выходить по две пары проводов.
  • Из последнего — одна пара для подключения осветительного прибора.

Важно! Позаботьтесь о безопасности во время выполнения электромонтажных работ. Для этого отключите подачу электроэнергии, и лишь после проверки на отсутствие в них напряжения, приступайте к работе.

к содержанию ↑

Подключение светильников

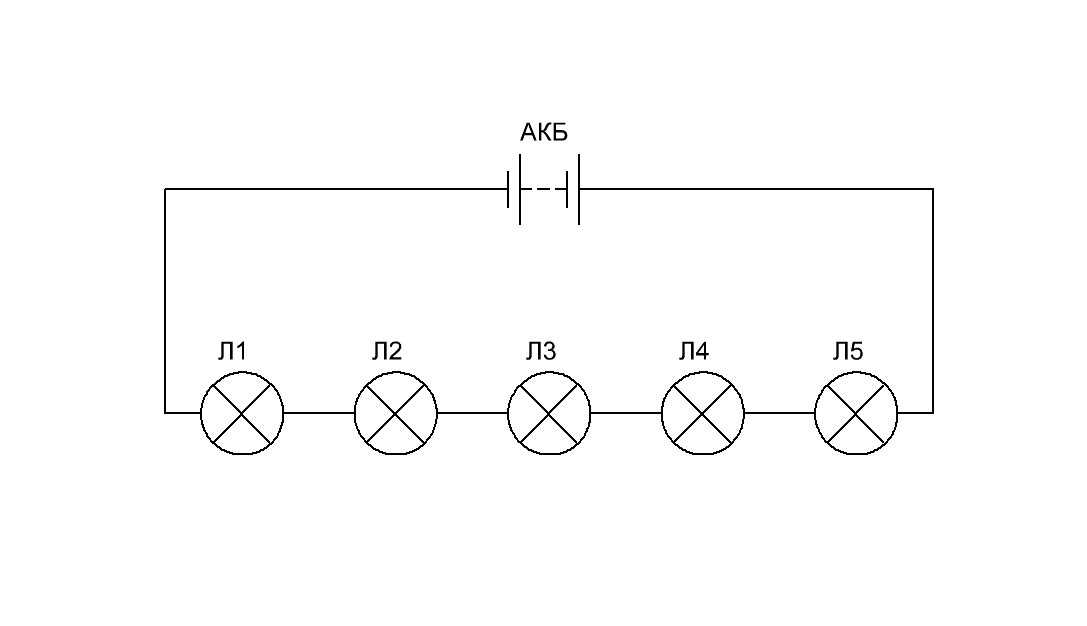

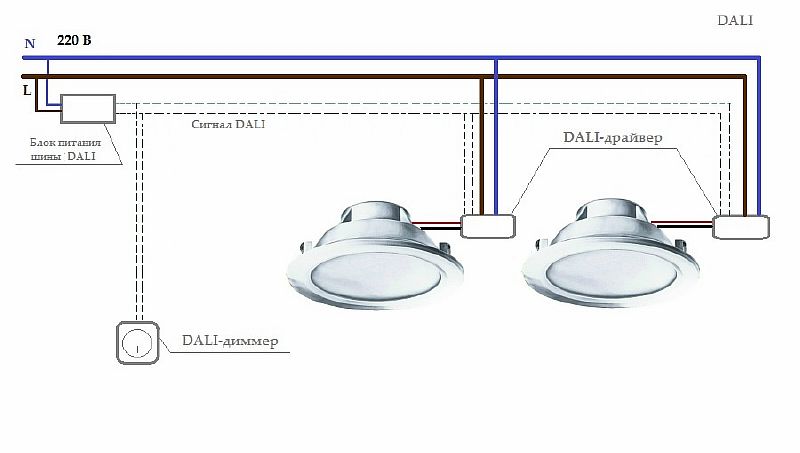

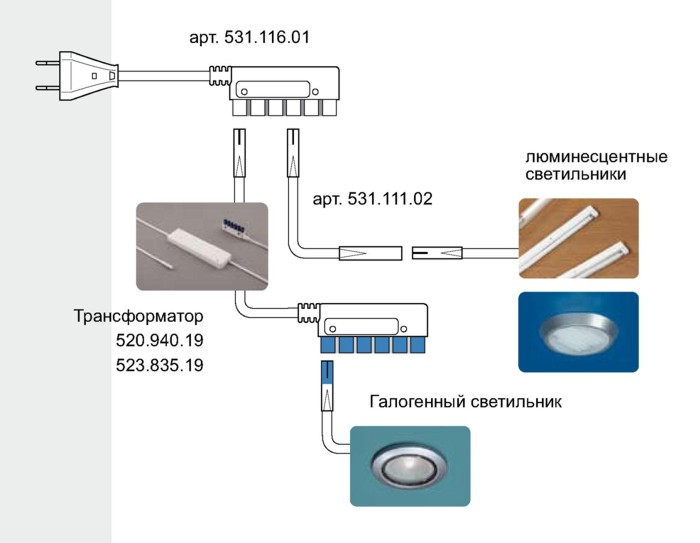

Подключение точечных светильников своими руками происходит по такой схеме:

  1. Подключите к каждому светильнику два отрезка проводов около 15 см. Для этого зажмите их в винтовые клеммы, которые предусмотрены на корпусе.
  2. Далее подсоедините конструкцию, что получилась к протянутым ранее проводам. В отверстии по 4 жилы, поэтому к каждому проводу от корпуса подсоедините два провода — с каждого направления по одному.
  3. Для начала соедините жилы скруткой с использованием плоскогубцев, а затем оденьте на них медную гильзу, далее — обожмите ее пассатижами.
  4. Проведите тщательную изоляцию гильзы.
  5. Подключите все светильники таким же образом.
  6. Вставьте осветительные приборы в потолок и зафиксируйте пружинными зажимами.
  7. Вкрутите лампочку, подключите электричество и нажмите на выключатель.

к содержанию ↑

Видеоматериал

Монтаж точечных светильников завершен. Если будете следовать технологии и соблюдать всю последовательность действий, с легкостью установите их своими руками на подвесной потолок.
