Как подключить светильник с тремя проводами к двум проводам: Как подключить двухжильную люстру к трехжильному проводу?

Содержание

Как подключать светильники?

Выбор и приобретение люстры являются самыми приятными моментами при оборудовании дома или квартиры новыми источниками света. Далее следует сборка люстры, время которой будет зависеть от сложности конструкции и ее последующее крепление. Но если с этим можно справиться, следуя подробной инструкции и имея под рукой элементарные монтажные инструменты, то для того чтобы подключить люстру требуются хотя бы минимальные знания электрики.

Подключение потолочной люстры – дело несложное, но с оговоркой… Если знаешь как ее подключать. Ну а поскольку большинство людей с законами физики сталкивались в последний раз разве что на лекциях, то давайте попробуем разобраться, как подключить люстру, не прибегая к помощи дяди электрика.

Правила техники безопасности при подключении люстры

Первым требованием при работе с электропроводкой является обесточивание необходимого участка, в данном случае – это выходящие из потолка провода. Не рекомендуется ограничиваться переводом выключателя в положение «ВЫКЛ», для гарантированного снятия напряжения следует отключить автоматы в щитке.

После этого подготовьте провода для тестирования, разомкнув их, чтобы не допустить соприкосновения друг с другом. Следуя правилам маркировки, нулевой провод обозначается латинской буквой N, а фаза буквой L. Для того чтобы определить, на какой из проводов что подается, воспользуйтесь индикаторной отверткой, поочередно касаясь оголенных кончиков. При этом следует подключить расположенный в щитке автомат, а клавиши выключателя перевести в положении «ВКЛ». Если во время тестирования внутри отвертки загорится светодиод, то данный провод находится под напряжением и являетсяфазой.

Разобравшись с проводами, следует вновь отключить подачу электропитания и уже спокойно заниматься монтажными работами. При соединении проводов рекомендуется использовать клеммные зажимы, также возможен вариант скрутки с последующей изоляцией защитными колпачками. Помните, лента ПВХ имеет свойство рассыхаться со временем, что значительно понижает ее изоляционные характеристики. Поэтому ее применение в данном случае нежелательно.

Установка люстры. Варианты и возможности

Существует несколько основных вариантов подключения люстры, которые могут изменяться в зависимости от таких параметров как:

количество проводов, выходящих из люстры;
количество проводов, выходящих из потолка;
количество клавиш на выключателе.

Подробное описание каждой схемы подключения позволит выбрать наиболее подходящий для установки вариант.

Вариант № 1. Два провода на люстре и два провода на потолке

Наиболее простым вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с двумя проводами к двум проводам на потолке. В данном случае достаточно соединить пары проводов, предварительно определив фазу и ноль. Порядок соединения в данном случае не принципиален.

А) Схема подключения люстры с одной лампой на одноклавишный выключатель.

Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует напрямую подключить к нулевому проводу, выходящему из осветительного устройства.

Коричневый провод, обозначающий фазу, подключается не только к фазному проводу люстры, но и к выключателю.

Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.

При установке источников света с двумя или тремя лампами к выключателю с одной клавишей необходимо все нулевые провода, идущие от люстры, в первую очередь соединить между собой, а уже потом с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также объединяются, после чего подаются на фазный провод, приходящий от выключателя.

Вариант № 2. Два провода на люстре и три провода на потолке

Электропроводка в современных строениях выполняется трехжильным кабелем, в котором присутствуют провода разного цвета. Соответственно к месту крепления осветительного прибора подводятся три провода, но на вашей люстре их только два. Так как же подключить люстру в данном случае?

В первую очередь следует разобраться с назначением проводов на потолке при помощи индикатора. Два из них – это фазы, а третий нулевой проводник. Два фазных провода предусматривают использование двухклавишного переключателя, но поскольку в данном случае мы рассматриваем подключение люстры всего с двумя проводами будет достаточно и одноклавишного выключателя.

Предварительно обесточив участок, проводим изоляцию одного из фазных проводов, оставляя пару фаза-ноль. Далее проводим монтаж уже вышеописанным способом.

Вариант № 3. Три и более провода на люстре и два провода на потолке

Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут гореть одновременно.

Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.

Вариант № 4. Три и более провода на люстре и три провода на потолке

Данный вариант подключения подразумевает использование выключателя с двумя клавишами. Такой подход позволит обеспечить наиболее рациональное освещение рабочей зоны, комбинируя очередность и количество горящих на люстре ламп.

Три провода, выходящих из потолка маркируются следующим образом:

провод фазный L1;
провод фазный L2;
нулевой провод N.

Поскольку при прокладке электропроводки рабочие не всегда придерживаются цветовой схемы, а также зависят от типа используемого кабеля, следует обязательно убедиться в назначении каждого из проводов. Как уже было указанно выше, самым легким способом является работа с отверткой-индикатором.

Если такой индикатор отсутствует, то можно разобрать выключатель, предварительно выключив автомат в щитке. После этого легко определить, какие именно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет заходить на клавиши выключателя, а вот нулевой провод уходит напрямую к люстре.

Подключение люстры, из которой выходят несколько проводов к выключателю с двумя клавишами, отличается тем, что провода от ламп предварительно распределяются на две секции. Каждая из секций соединяется только с одним из проводов, по которым подается фаза, но при этом обе группы должны обязательно соединяться с нулевым проводом.

При таком способе подключения при нажатии одной из клавиш выключателя будет загораться одна группа ламп, а при нажатии второй клавиши – другая.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Еще один пример подключения 6-ти рожковой люстры, когда одна клавиша подключает сразу 5 ламп, а другая – одну.

Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Вам только остается распределить лампы по группам и подключить их на определенную клавишу.

Вариант № 5. Три и более провода на люстре и четыре провода на потолке

Если электропроводка в доме или квартире была выполнена относительно недавно, то существует вероятность наличия дополнительно защемляющего провода, который выполняет защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими буквами PE – заземляющий проводник. Остальные провода уже известны нам по предыдущему примеру. Это две фазы L1 и L2, а также нулевой провод.

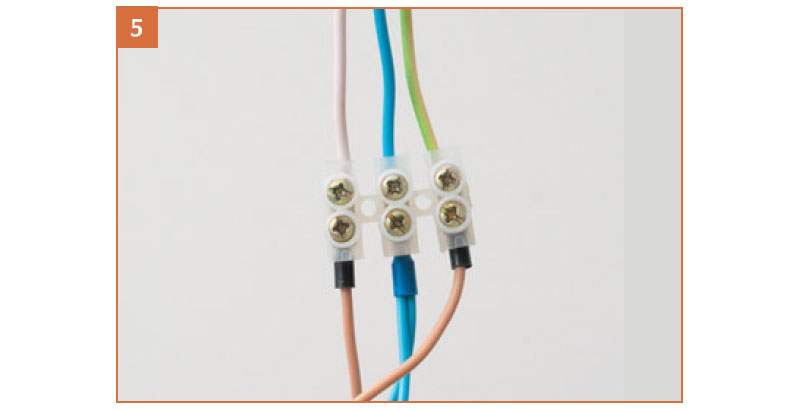

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре такой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.

Как подключить несколько люстр к одному выключателю?

Данный вопрос актуален для помещений, где расположено сразу несколько источников света. В больших залах этот могут быть люстры, в жилых комнатах – группа галогенных или светодиодных ламп. Также может возникнуть необходимость подключения освещения сразу в нескольких помещениях. В данном случае подключение производится по следующей схеме:

Все люстры подключаются параллельным соединением. Каждая из люстр может быть подключена к выключателю через отдельные распределительные коробки, также в зависимости от схемы электропроводки возможно размещение в единой коробке распределения.

Как подключить три люстры к выключателю с тремя клавишами?

Такой вариант подключения очень часто используется для освещения кухни, туалета и ванной комнаты. При помощи установленного в коридоре выключателя с тремя клавишами можно легко включить необходимый осветительный прибор.

Как подключить одну люстру на два разных выключателя?

Для реализации схемы подключения осветительного прибора с двух разнесенных выключателей вам понадобятся специальные проходные выключатели. Такие устройства отличаются от обычных выключателей особенностями конструкции и наличием в монтажной схеме трех контактов.

Подсоединив провода согласно схеме вы сможете управлять освещением сразу с двух выключателей.

Как видно на рисунке в проходном выключателе присутствуют три контакта: общий вывод для подключения к люстре или фазовому проводу и два контакта, при помощи которых выключатели соединяются между собой.

Такое распределение необходимо продумать заранее, желательно перед началом ремонта. В противном случае вам понадобиться прокладка дополнительной проводки, с последующим косметическим ремонтом.

Галогенные лампы – преимущества использования и схемы подключения

Галогенные лампы намного выигрывают у своих предшественниц – обычных ламп накаливания, не только разнообразием представленного на рынке ассортимента, но и более низким потреблением электроэнергии. При этом их свечение остается не менее ярким, чем у ламп накаливания. Галогенные лампымалого напряжения нуждаются в источнике питания на 24, 12 или 6 Вольт. Единственное требование для подключения таких ламп – установка понижающего трансформатора, для преобразования 220 В от сети в требуемый номинал.

Для подключения нескольких галогенных светильников их необходимо подсоединить к понижающему трансформатору, предварительно запараллелив между собой.

Трансформаторы, благодаря небольшим размерам, можно размещать прямо в каркасах подвесных потолков. Количество светильников и трансформаторов может различаться, но помните, что каждый новый трансформатор должен подключаться отдельными проводами, которые будут сходиться враспределительной коробке.

Располагать трансформаторы следует на расстоянии не менее 20 см от источников тепла, при этом не рекомендуется превышать длину выходящих из трансформатора проводов более чем на 2-2,5 метра. Такое расположение может повлиять на яркостные характеристики галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Осветительные приборы с пультом ДУ – это самые современные разработки, в которые уже включены управляющие элементы. Такая люстра избавит вас от необходимости выбираться из-под теплого одеяла, чтобы потушить свет в спальне и поможет избежать случайных ударов об углы и стены при возвращении к кровати в полной темноте.

Люстры с пультом не требуют дополнительных знаний при установке, ведь их монтаж не отличается от подключения других источников света. Крепление такой люстры происходит по одному из описанных выше способов, а управлять освещением позволит уже встроенный контроллер.

При этом не рекомендуется избавляться от настенного выключателя, ведь каждый наверняка испытал на себе, сколько времени иногда занимают поиски пульта от телевизора и неоднократные возвращения из очередного похода в магазин без новых батареек.

Как подключить плафон в автомобиле

Если вам нужно что-то взять из тележки в темноте, то вы знаете об удобстве плафона. Замена плафона дверным выключателем повысит комфорт вашего автомобиля. Тем не менее, проводка плафона к автомобильному выключателю сложна, но не невозможна. Во-первых, важно убедиться, что у вас есть надлежащие инструменты и оборудование для правильного выполнения работы.

Содержание

Проводка плафона

Световые плафоны освещают салон автомобиля, когда снаружи темно. Их обычно размещают прямо в конце лобового стекла.

При открытии двери заземляющий провод разрывается, в результате чего свет выключается. Однако, когда двери закрыты, создается путь для протекания тока и включения света.

Вы можете увидеть некоторые важные компоненты в цепи проводки плафона. Если что-то не так, вы можете сначала проверить их.

Предохранитель

В большинстве автомобилей блок предохранителей находится рядом или в бардачке, под приборной панелью или в моторном отсеке. Если у вас возникли проблемы с поиском предохранителя, поскольку в некоторых автомобилях их несколько, обратитесь к руководству по эксплуатации вашего автомобиля.

Найдя предохранитель, вам нужно определить, перегорел он или нет. Перегоревший предохранитель обычно хорошо виден, хотя это не всегда так.

Для правильной проверки предохранителей вам понадобится мультиметр или контрольная лампа. Однако мультиметр зафиксирует отсутствие непрерывности между клеммами. Поэтому лучше всего использовать контрольную лампочку для проверки предохранителя, потому что это проще.

Подпись: Проверка предохранителей мультиметром

Потолочные светильники

Потолочные светильники состоят из колбы и конуса для рассеивания излучаемого света.

Существуют разные типы ламп, и очень важно выбрать правильную, сверившись с инструкцией. Наиболее широко используемые диапазоны ламп — 15-ваттные и 25-ваттные. 15-ваттные лампы обычно используются в небольших автомобилях, а 25-ваттные — в более крупных автомобилях.

Надпись: типы купольных светильников

В большинстве автомобилей есть автоматический выключатель, который выключает свет, когда дверь закрыта, и включает, когда дверь открыта.

Часто купольные светильники предварительно настроены на приглушение, чтобы ваши глаза могли приспособиться. Если вы предпочитаете, у вас могут быть купольные светильники разных цветов.

Выключатель дверного косяка

Это устройство, обычно расположенное на двери, срабатывает, когда дверь открывается и закрывается. Косяковые выключатели также встречаются в холодильниках. Эти переключатели мгновенно включают свет для большего удобства.

Вы также можете использовать переключатель на косяке для управления настройками яркости купольного освещения. Косяковые переключатели достаточно малы, чтобы поместиться в компактном пространстве. Вы можете управлять утром с помощью контроллера или ручного переключения настроек, если предпочитаете больший контроль.

Подпись: Проводка плафона

Источник: https://www.homemade-circuits.com/car-interior-light-fader-circuit/

Подпись: Схема подключения выключателя дверного косяка

Источник : https://www.route66hotrodhigh.com/Relays.html

Почему плафон не выключается при закрытии двери?

Если вы столкнулись с какими-либо проблемами, упомянутыми выше, не нужно паниковать, так как есть способы диагностировать и устранить проблему. Некоторые из методов включают в себя:

1. Проверка переключателя диммера

Если в вашем автомобиле есть переключатель света, первым делом нужно проверить, включена ли кнопка. Возможно, все, что вам нужно сделать, это отрегулировать настройки диммера вашего автомобиля.

2. Проверка выключателя плафона

Осмотрите дверь на наличие выключателя плафона. Для этого шага вам нужно найти кнопку выключателя вокруг дверной рамы или дверного косяка. Если вы найдете его, это означает, что в вашем автомобиле есть кнопочный переключатель, который есть не у всех автомобилей.

Если вы обнаружите, что в вашем автомобиле нет кнопки выключателя, потяните защелку двери, чтобы посмотреть, включается и выключается ли она. Вы получаете положительные результаты; это означает, что у вас есть блокирующий переключатель.

Выключатель не выключает плафон; это не обязательно означает, что проводка неисправна. Проблема может быть с прерывателем, частью переключателя. Но что, если вы обнаружите, что кнопка полностью исправна, но плафоны не выключаются при закрытии двери? Проблема может быть в двери.

Надпись: Прерыватель цепи

3. Проверьте дверь и петли

Если петли вашей двери смещены или расположены неровно, это может помешать полному закрыванию двери автомобиля. Ваша дверь может полностью закрыться во время вождения, но не защелкнется, оставив свет включенным. Это предотвратит прерывание цепи защелкой, и свет не выключится.

Если вы обнаружите, что для того, чтобы закрыть дверь автомобиля, вам придется хлопнуть ею; это может указывать на то, что что-то не так с выравниванием. Помните, что для осмотра дверных петель требуется два человека: один поднимает дверь, а другой проверяет петли, чтобы увидеть, не ослаблены ли они или нет ли каких-либо повреждений.

4. Проверьте, не остался ли включенным плафон

В зависимости от плафона, установленного в вашем автомобиле, проверьте, не остался ли включенным плафон. Некоторые купольные светильники имеют переключатель, который позволяет изменять настройки.

Почему мой плафон не включается, когда я открываю дверь?

Часто, когда ваш плафон не включается, когда вы открываете дверь, это происходит из-за проблемы с электричеством. Вы можете определить, в чем проблема, выполнив следующие тесты.

1. Проверьте соединительную и плафонную лампочку

Снимите рассеиватель купольного плафона и осмотрите лампочку на наличие перегоревшей нити накаливания или обесцвеченного стекла. Это признаки неисправной лампы, которую необходимо заменить.

2. Проверка мощности на купольном светильнике

Если ваш купольный светильник не работает после замены лампы, утром необходимо проверить его с помощью пробника питания. Проверьте цепь на мощность. Если тест дает положительные результаты и питание есть, проблема все еще может быть связана с лампочкой и разъемом.

3. Проверьте предохранитель или реле

Если проверка питания показала повреждение, в плафоне нет питания. На данном этапе наиболее вероятной проблемой является предохранитель или реле. Проверьте предохранитель, чтобы убедиться, что он сгорел.

Как подключить плафон к дверному выключателю

Плафон необходим для повышения комфорта в автомобиле. Подключить купольный светильник к дверному выключателю несложно, особенно если у вас есть соответствующий жгут проводов. Однако, если сделать это неправильно из-за неисправного жгута проводов, это рано или поздно вызовет значительный стресс.

Ниже приведены шаги, которые необходимо выполнить при подключении плафона к дверному выключателю.

1. Отключите питание

Первым шагом является отключение питания от аккумулятора для обеспечения вашей безопасности. После этого можно демонтировать крышку с купола. Если вы не уверены, где находится плафон, вам поможет быстрое сканирование руководства по эксплуатации вашего автомобиля. Для снятия крышки корпуса плафона подойдет плоская отвертка.

Следующим шагом является осторожное снятие существующей лампы. Иногда лампочка не выключается быстро, и вы должны применить силу. Просто будьте осторожны, чтобы не сломать какие-либо детали лампы, поскольку они могут стоить вам денег.

Сняв лампочку, вы получите доступ к обоим концам проводов.

2. Найдите дверной выключатель

Чтобы найти дверной выключатель, следуйте по проводам от плафона. Вы обнаружите, что кабели ведут к черному ящику над бардачком или рядом с предохранителем. Кроме того, каждая клемма должна быть подключена только к одному проводу.

Вы можете легко приобрести тестер цепи онлайн, чтобы определить, какой провод подходит к определенной клемме. Переключатели обычно предназначены для облегчения простого тестирования с помощью мультиметра или мобильного телефона с доступом к приложению аналогового измерителя.

3. Определите провода, требующие сращивания

Обрежьте существующие провода как можно ближе к месту их подключения к клеммам, чтобы создать оголенные и открытые концы, готовые к сращиванию. Ваш автомобиль и тип плафона определяют количество проводов, которые вам нужно разделить.

В некоторых автомобилях используется одно- или двухпроводная система, позволяющая переключать один из проводов одновременно. Вы можете заменить любые провода плафона, если в вашем автомобиле используется трехпроводная система. Этот шаг имеет решающее значение; поэтому обратите особое внимание.

4. Сращивание проводов

На следующем этапе вам потребуются инструменты для снятия изоляции с проводов. Скручивайте провода пальцами до плотного прилегания. Чтобы предотвратить короткое замыкание, вам нужно спаять витые концы и изолировать их с помощью изоленты или термоусадочной трубки. Другой вариант — связать гайки, если они легко доступны.

Чтобы купольный светильник работал эффективно, необходимо убедиться, что отрицательная и положительная полярность подключены правильно.

Отрицательный полюс обычно представляет собой черный или коричневатый провод, а активная полоса — красный. Опять же, если у вас возникнут какие-либо проблемы, обратитесь к руководству по эксплуатации вашего автомобиля, чтобы определить правильную полярность. В большинстве руководств есть принципиальная схема подключения, которая дает более четкое представление о том, что и куда подключается.

5. Кнопка вверх

После того, как вы правильно выполнили все необходимые соединения, установите на место крышку купольного освещения. Убедитесь, что вы не сломаете какие-либо компоненты и не поцарапаете отверткой. Завершите работу, снова включив питание и проверив дверной выключатель.

Потолочное освещение включается при выборе дверным выключателем и должно выключаться при выключении дверного выключателя. Если у вас возникнут какие-либо проблемы, вам, возможно, придется повторить работу, чтобы проверить наличие ошибок в проводке.

Если вы используете трехпроводную систему, вы также можете выбрать несколько переключателей. Трехпроводная система позволяет включать выключатель более чем из одного места. Это положение может оказаться полезным, особенно если вы паркуетесь в темной комнате, например, в гараже или на улице.

Меры предосторожности при подключении плафона

Ниже приведены некоторые меры, которые необходимо принять при подключении плафона:

Перед выполнением любых электрических работ обязательно отключите аккумулятор. Удерживайте кнопку питания в течение 15 секунд, чтобы правильно отключить аккумулятор, чтобы избежать неожиданностей из-за остаточного заряда.
Всегда используйте кусачки или стриптизерши с кабельными зажимами, которые облегчают снятие изоляции, не повреждая и не обрезая нижние жилы проводов.
Не полагайтесь на цвета проводки или контрольные лампочки, чтобы убедиться, что проводка выполнена правильно. Лучше всего использовать вольтметр для проверки напряжения проводов. Обратите внимание, что контрольные лампы могут повредить предохранитель, что приведет к серьезному повреждению.
Если ваша одиночная цепь немного короткая, вы можете удлинить ее двумя проводами разного цвета. Убедитесь, что вы пометили провод, чтобы его можно было идентифицировать при повторной сборке электрической системы автомобиля.
Проверьте, нет ли коррозии внутри клеммного соединителя, и обязательно произведите необходимые замены.
Перед включением питания обязательно изолируйте все оголенные концы проводов. Вместо использования изоленты, которая со временем сжимается и ослабевает, что приводит к выходу из строя, лучше использовать PTFE или тефлон, так как они служат дольше.
После установки компонентов на место проверьте подгонку всех соединений. Иногда отношения могут быть слишком тесными или свободными, что приводит к плохой связи. Если вы найдете такие случаи, вы можете удалить часть или обрезать некоторые из них для большей изоляции.
Перед использованием убедитесь, что обжимные соединители находятся в хорошем состоянии. Корродированные или поврежденные разъемы могут впоследствии вызвать проблемы.
Используйте качественные разъемы, которые не подвержены коррозии или окислению. Для постоянных и временных соединений лучше всего использовать кольцевые клеммы, лепестковые клеммы или обжимные соединители без пайки. Кроме того, для толстой проводки избегайте использования проволочных гаек.

Заключение

Теперь вы знаете, как подключить плафон в автомобиле, диагностировать и устранять любые проблемы. Конечно, это сделай сам, но многое может пойти не так. Если вы столкнулись с какими-либо проблемами или не уверены в себе, чтобы сделать это самостоятельно, не стесняйтесь обращаться к нам за профессиональной помощью с кабельными сборками.

Как подключить системы DMX

Как подключить системы освещения DMX

Эта статья также доступна в виде технического описания. Нажмите здесь , чтобы скачать.

Как подключать системы освещения DMX

Стандарт DMX512, который включает в себя возможность удаленного управления устройствами (RDM), является надежной системой управления освещением. Однако при неправильной реализации могут возникнуть проблемы, такие как случайное мигание индикаторов, неустойчивая работа и задержки в ответах на команды. Эта статья, в которой объясняются передовые методы подключения DMX, гарантирует, что установщики и специалисты по спецификации могут получить производительность, которую они ожидают от каждой установки DMX.

Ниже показана типичная вселенная DMX. Контроллер DMX посылает сигналы драйверам по кабелю DMX. На последнем драйвере кабель должен быть оконцован резистором 120 Ом, чтобы предотвратить отражения, которые могут мешать сигналу DMX и вызывать сбои в работе освещения. Для любой правильно установленной сети DMX требуется только один резистор 120 Ом в конце линии светильников, соединенных в гирлянду, подключенных, как показано на рис. 1.

Рис. линии

Важно учитывать следующее:

DMX — это трехпроводная система. Используйте все три провода.
DMX основан на стандарте EIA-485/RS-485.
Используйте кабель, специально предназначенный для сетей DMX/RS-485. Эти кабели имеют импеданс 120 Ом и низкую емкость. Например: Belden 9841 или 3105a.

Рис. 2: Системы DMX следует подключать трехжильным кабелем, предназначенным для сетей DMX или RS-485

Завершите DMX резистором 120 Ом для предотвращения отражений.
Используйте топологию гирляндной цепи. Стандарт DMX указывает, что сеть устройств DMX может быть подключена только в простой линейной конфигурации последовательного подключения, как показано на рисунке 1. Никогда не расширяйте сеть DMX с помощью Т-образных или Y-образных ответвителей: Благодаря топологии гирляндной цепи светильники DMX подвержены искажению или сбою сигнала. Обычно это вызывает неисправности, такие как задержка или отсутствие ответа на команды, мерцание и нежелательные световые эффекты.
Производитель светильников может продемонстрировать работающую сеть DMX с топологией, отличной от простой гирляндной цепи, в идеальных лабораторных условиях и на коротком кабеле. В реальных условиях такая топология сети почти наверняка выйдет из строя при воздействии источников помех, таких как сигналы Wi-Fi и Bluetooth, и при работе по кабелю длиной более нескольких метров.
Используйте повторитель/усилитель не более чем после 32 загрузок. Компания eldoLED рекомендует при установке новой сети вставлять усилитель каждые 25 единиц: это дает запас для более высокого, чем ожидалось, затухания сигнала. Это также обеспечивает гибкость добавления блоков в более поздние сроки без необходимости вставки дополнительных бустеров.
Общая длина кабеля между контроллером и последним драйвером не должна превышать 300 метров.

Как подключить терминалы «DMX In» с помощью драйверов eldoLED

Драйвер DMX, такой как eldoLED POWERdrive 50W, предоставляет один набор терминалов DMX: DMX на +, DMX на — и DMX на экране. Во всех драйверах, за исключением последнего, два конца кабеля DMX соединяются вместе в соответствующем разъеме.

У последнего драйвера отсоединен только один конец кабеля в каждой из трех клемм. Кроме того, между контактами DMX in + и DMX in — драйвера должен быть подключен резистор 120 Ом, чтобы предотвратить отражение сигнала, как показано на рисунке 3.

Рис. 3: правильная конфигурация подключения гирляндной сети светильников DMX

В существующих установках некоторые старые драйверы eldoLED могут иметь дополнительный набор клемм DMX, помеченных DMX thru +, DMX thru — и DMX через экран или выход DMX +, выход DMX — и экран выхода DMX в дополнение к клеммам входа DMX. Эти терминалы DMX out или DMX thru никогда не должны использоваться, если у установщика нет специальной инструкции о необходимости их использования. В драйвере с клеммами «DMX out» или «DMX thru» все провода при нормальной установке должны подключаться к клеммам «DMX in», как показано на рис. 3.

Почему важен выбор правильного кабеля

Внешние помехи

DMX — это симметричная трехпроводная система. По двум проводам передаются сигналы данных, а один провод действует как общий опорный. Преимущество сбалансированной системы заключается в том, что внешние помехи (электромагнитные помехи или электромагнитные помехи) можно легко уменьшить. Обе сигнальные линии в симметричной системе несут одни и те же сигналы с противоположной полярностью: они вычитаются друг из друга в приемнике (драйвере).

Кабели DMX должны иметь жилы в виде витой пары. Это означает, что каждая пара проводов в кабеле скручена вместе. Это гарантирует, что любой внешний сигнал помех будет одинаково поступать на оба сигнальных провода (DMX на + и DMX на -). Поскольку приемник вычитает сигналы по обоим проводам, одинаковые сигналы помех также вычитаются друг из друга и нейтрализуются. Рис. 4. Витая пара DMX устраняет влияние помех и сигналы Bluetooth в смартфонах, планшетах, смарт-часах и других подобных устройствах.

Использование экранированного кабеля предотвращает попадание внешних помех на сигнальные провода. Если используется экранированный кабель, избегайте подключения экрана DMX к заземлению сети. В драйвере eldoLED заземление должно быть выполнено на специальной клемме PE (защитное заземление). Это гарантирует, что каждый блок драйвера имеет собственное выделенное заземление и не подключен к заземлению всей сети DMX.

Использование клеммы PE устраняет риск нарушения заземления, наиболее распространенным из которых является потеря сигналов RDM. Отсутствие заземления драйвера также может привести к миганию фар и нежелательному включению фар.

Драйвер с внутренней оптической изоляцией для сигнала DMX предотвращает помехи от первичной стороны силовой цепи (сеть) или вторичной стороны (источник питания светодиодов) от помех сигналу DMX. Пользователи оптически изолированных драйверов получат гораздо более надежную работу сети.

Драйвер с внутренней оптической изоляцией также ограничивает влияние ошибок проводки на сам драйвер, а не отключает всю сеть DMX. Поскольку ошибки проводки являются обычным явлением, эта защита является ценной. Оптически изолированный драйвер также защищен от помех сигнала, вызванных скачками напряжения или ударами молнии.

Установщики и специалисты по спецификации, ранее работавшие с сетями DALI или 0–10 В, знают, что драйверы DALI и 0–10 В по умолчанию изолированы. Как ни странно, в прошлом оптическая изоляция не была стандартной функцией драйверов DMX.

Рис. 5: сравнение идеального сигнала DMX (слева) и искаженного сигнала (справа)

POWERdrive 50W, драйвер DMX от eldoLED, оптически изолирован. Эта функция предоставляется за небольшую дополнительную плату по сравнению с другими драйверами, но эта стоимость ничтожна по сравнению со стоимостью обслуживания после установки и ремонтных работ, необходимых для устранения проблем, с которыми сталкивается типичный пользователь неизолированных драйверов DMX. В неизолированных драйверах функция DMX регулярно дает сбой или дает сбой из-за помех сигнала от силовых кабелей или источников радиоизлучения.

Отражения

DMX работает с высокочастотными сигналами. В кабеле без оконечной нагрузки эти сигналы будут отражаться, когда они достигнут конца кабеля. Эти отражения могут вызвать неустойчивое поведение, такое как случайное мигание индикаторов, непреднамеренные уровни яркости, видимое мерцание и нестабильная работа.

Потеря сигнала

Длинные провода всегда вызывают некоторое затухание сигнала из-за сопротивления кабеля. Поэтому максимальная длина кабеля между контроллером и последним приводом должна быть менее 300 метров.

Потеря сигнала также является следствием загрузки подключенных драйверов. Стандарт DMX512 гласит, что к одному кабелю DMX можно подключить не более 32 единиц нагрузки. Драйверы eldoLED загружаются одной единицей. Если общая единичная нагрузка превышает 32, можно использовать повторитель или усилитель. Обратите внимание, однако, что ретрансляторы и усилители также могут увеличивать общую нагрузку устройства.

Рис. 6: Стандарт DMX требует установки усилителя сигнала на каждые 32 светильника. При первой установке eldoLED рекомендует использовать усилитель через каждые 25 светильников.

eldoLED Рекомендуемые рекомендации по подключению DMX

Вот краткое изложение рекомендаций, которые мы рекомендуем для подключения систем освещения DMX:

Используйте витые пары с импедансом 120 Ом и низкой емкостью. Сетевой кабель UTP Cat5 или Cat6 — еще один вариант, но он имеет немного более низкое сопротивление — 100 Ом.
Подключить к последнему драйверу с импедансом 120 Ом.
Если используется экранированный кабель, соедините экран с землей только с одной стороны (как правило, клемма экрана контроллера должна быть соединена с землей).
DMX рассчитан на использование трех проводов.
На первый взгляд может показаться, что несоблюдение приведенных выше рекомендаций работает, но может вызвать проблемы.
