Подключение люстры к сети – это многоэтапный процесс, требующий определенной подготовки.

Попробуем разобраться, как возможно его произвести в домашних условиях.

Содержание

• 1 Определение фазности проводов
• 2 Как подключить люстру с 2 проводами
• 3 Подключение люстры с тремя проводами
• 4 Подключение люстры с большим количеством проводов
• 5 Что еще нужно знать о подключении люстры к сети?

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

• черный, серый или коричневый провод – фаза;
• синий или голубой провод – ноль;
• желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению. Если звучит сигнал – вы оказались правы.

Как подключить люстру с 2 проводами

Если из люстры выходят только 2 провода, то вопрос, как правильно подключить такую люстру довольно легок в своем решении. Один из ее проводов соединяется с фазой, выходящей из потолка, а второй – с нулем. Какой провод с каким вы соедините, значения не имеет.

Если при этом на потолке у вас имеется две фазы, а на стене установлено не что иное, как двойной выключатель, то вы можете подключить к нему люстру с двумя проводами следующим из нижеприведенных способов:

• параллельно соединить фазы с потолка с одним из проводов люстры; при такой коммутации для выключения лампы потребуется переместить в положение «выключено» обе клавиши выключателя, зажигаться же она будет путем нажатия любой из них;
• заизолировав одну из фаз, соединить другую с проводом люстры; в таком случае управлять освещением будет только одна из клавиш выключателя, вторая останется нефункциональной.

Совет. Вышеописанные способы способны вызвать недоумение у прожженных перфекционистов. В то время, как вы можете подключить двухклавишный выключатель света к люстре с двумя проводами, существует простая возможность заменить его на одноклавишный. В таком случае один из фазных проводов между подрозетником и местом подвеса люстры останется заизолированным с обоих концов, а второй обеспечит взаимодействие люстры и выключателя.

Крепление люстры

Подключение люстры с тремя проводами

Если ваша люстра имеет более двух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и такой же провод имеется на потолке, соединяем их друг с другом. В противном случае заземление, которое соединить попросту не с чем, игнорируется.

Важно! Люстры с металлическим корпусом всегда имеют заземление (желто-зеленый провод или специальный зажим). Для осветительных приборов с пластиковым корпусом в заземлении нет необходимости.

Два же оставшихся провода подключаются по тому же принципу, что и в люстре с двумя проводами.

Если два из трех проводов в люстре являются фазными, а третий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.

Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.

Подключение люстры с большим количеством проводов

Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю.

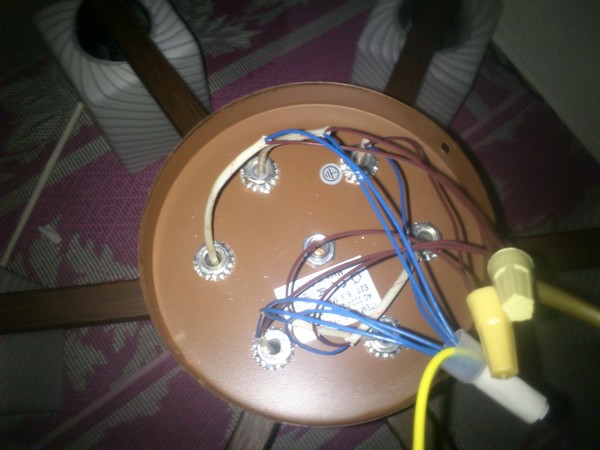

В таких осветительных приборах от каждого из рожков идут по два провода разного цвета – ноль и фаза. Для подсоединения такой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответствующему проводу на потолке.

Пятирожковая люстра

Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов разделяют на 2 группы, которые потом поочередно соединяются с фазами на потолке, идущими к клавишам выключателя. Каждая клавиша будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.

Что еще нужно знать о подключении люстры к сети?

Согласно современным правилам монтажа электропроводки, провода при объединении нельзя просто скручивать. Такое соединение со временем может окислиться и начать перегреваться.

Провода можно соединить друг с другом методом пайки, либо использовать для их соединения специальные клеммные коробки, которые обычно идут в комплекте с люстрой.

К сожалению, далеко не всегда в такую коробку вы сможете поместить весь пучок проводов. В таком случае, можно припаять к нему дополнительный проводник и, как следует заизолировав их соединение, вставлять в клеммную коробку уже конец дополнительно припаянного проводника.

Важно! Не забывайте соблюдать в процессе работы технику безопасности. Процесс подключения люстры к электрической сети необходимо осуществлять исключительно в условиях отсутствия напряжения в данной сети.

Теперь вам знакомы все тонкости процесса подключения люстры в домашних условиях. Следуя нашим инструкциям, вы легко сможете привнесети в свое жилище частичку, пусть и искусственного, но света.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

Как подключить светильник с помощью 3 комплектов проводов?

Чтобы подключить светильник с тремя наборами проводов, вы должны сначала узнать, как они называются. Например, у вас есть красный, черный и белый провода. Вот несколько советов по идентификации этих проводов. Вы также можете узнать, как заменить трехпозиционный выключатель света. Чтобы подключить светильник с тремя комплектами проводов, прочитайте следующие статьи. В следующей статье объясняются основные этапы подключения осветительного прибора с тремя наборами проводов.

Красный, черный и белый провода

Вам может быть интересно, что такое красный, черный и белый провода для подключения осветительного прибора. Это потому, что вы хотите, чтобы цвета проводов соответствовали соответствующему напряжению. Для начала вам нужно будет подключить красный провод к черному проводу цепи светильника. Оттуда вы можете подключить белый или желтый провод к тому же проводу в приспособлении. Вы также захотите подключить третий провод — обычно это зеленый или синий изолированный провод — к металлическому основанию светильника или к заземляющему винту.

При подключении осветительного прибора важно помнить, что красный провод — это горячий провод от настенного выключателя, а черный — нейтральный или ненаходящийся под напряжением провод. Идентификация этих проводов может привести к путанице, поэтому перед началом любой работы всегда следует проконсультироваться с лицензированным электриком. Подключение светильника не так сложно, как кажется, и для этого потребуется всего несколько шагов.

После того, как вы определили, какого цвета должен быть каждый провод, вы захотите соединить их, как показано в руководстве по установке. Не забудьте использовать один и тот же калибр провода для каждого провода. Точно так же вы должны держать провода отдельно и не пересекать их. В этом вам может помочь инструмент для зачистки проводов. Прежде чем начать, убедитесь, что все провода одного цвета, и всегда не забывайте включать питание, прежде чем браться за новый светильник.

Чтобы подключить светильник к розетке, необходимо сначала отключить питание на электрощите. После того, как вы отключили питание от электрической панели, вы должны заклеить выключатель коробки выключателя и использовать тестер напряжения, чтобы убедиться, что питание отключено. Далее нужно узнать, какой провод горячий – черный, а какой нейтральный – белый.

Общие цвета на схемах подключения

Светильники обычно имеют два типа проводов: белый и черный. Белые провода — нейтральные, а черные — горячие. Вы должны пометить провода черной изолентой на обоих концах. Кроме того, вы можете пометить их черным маркером. После того, как вы идентифицировали все провода, можно приступать к установке светильника. Тем не менее, вы должны помнить, что черный цвет — это только общий цвет на схемах подключения осветительных приборов.

Провода иногда окрашиваются в разные цвета для обозначения их назначения. Горячие провода обычно протягиваются через кабелепровод. Нейтральные или заземляющие провода почти всегда синие. Желтые провода используются для вентиляторов и освещения. Белые провода — это нейтральный провод, который обеспечивает обратный путь для горячих проводов и обычно заземляется внутри электрического щита. Важно понимать все цвета проводов на схемах подключения осветительных приборов и их функции, чтобы предотвратить несчастные случаи с электрическим током.

Белый провод кабеля питания подключается непосредственно к лампе. Его нельзя сращивать с другим белым проводом в распределительной коробке, но он всегда подключается к горячему проводу светильника. Если на схеме подключения показан только один тип провода, используйте вместо него трехпозиционный переключатель. Таким образом, вам не придется прокладывать кабель между коммутаторами. Другой тип схемы подключения выключателя основан на количестве огней.

Вы также можете использовать различную цветовую маркировку для обозначения разных проводов. В новых домах электрическая проводка часто включает готовые кабели, которые не бывают разных цветов. Это отличный способ избежать проблем во время отключения электроэнергии. Цвета электрических проводов опасны для неосторожных людей, поэтому будьте осторожны при идентификации различных проводов. Так что же делать, чтобы избежать поражения электрическим током?

Идентификация кабеля переключателя

При подключении осветительного прибора с тремя комплектами проводов сначала необходимо определить кабель переключателя. Если вы не знаете цвет кабеля выключателя, поищите на нем красный рукав или ленту. Это поможет вам легко определить его. Если вы не уверены, какой кабель к какому выключателю относится, лучше всего приобрести индикатор, который поможет вам.

Общий вывод — это самый темный из трех проводов трехпозиционного переключателя. Его цвет обычно черный или медный. Общий терминал служит одной из двух целей, в зависимости от его положения. Он принимает черный провод, идущий от источника питания, и подключается к черному проводу, ведущему к светильнику. Если два переключателя подключены к одной общей клемме, белый провод подключается к общей клемме другого переключателя.

Возможно, ранее вы подключали светильник к отдельному выключателю. Выключатель может быть настенным и имеет пару проводов черного и белого цветов. Перед повторным подключением проводов убедитесь, что вы знаете назначение каждого провода. Иногда вы можете случайно подключить горячий провод к нейтральному проводу или переключатель к другой цепи, которая питает другие устройства. В таком случае может потребоваться идентифицировать кабель переключателя.

Перед подключением коммутатора необходимо определить кабель питания. При подключении осветительного прибора с тремя наборами проводов используйте мультиметр для проверки напряжения кабеля переключателя. Если на одном кабеле 120 вольт, это выключатель. Чтобы идентифицировать кабель переключателя, пометьте два черных провода и пометьте их кусочком коричневой изоляционной ленты.

Замена трехпозиционного выключателя

Если вы заменяете трехпозиционный выключатель в восьмиугольных светильниках, вам нужно знать, как их подключить. На приведенной ниже схеме подключения показаны два типа проводов, которые идут к каждому выключателю. Черный горячий провод подключается к общей клемме крайнего правого переключателя. Красный провод подключается к общей клемме первого переключателя. Красный провод — входящий горячий провод.

Чтобы заменить трехпозиционный переключатель, отвинтите винты с одной стороны трехпозиционного переключателя. Для удаления винтов можно использовать шлицевую отвертку. При откручивании винтов будьте осторожны, чтобы не коснуться проводов. Как правило, для маркировки проводов следует использовать черную изоленту. Черная лента указывает на горячий провод. Вы также можете купить мультиметр, чтобы определить, какие провода горячие.

Во-первых, убедитесь, что старый коммутатор отключен. Если переключатель не отключен, вы можете попробовать удалить его и разрезать. Убедитесь, что новый переключатель имеет такую ​​же номинальную силу тока, как и старый. Также убедитесь, что выключатель совместим с лампочками и светильником. В данном случае это, скорее всего, поворотно-трехпозиционный переключатель.

Вам также понадобится двухжильный кабель с заземлением. Вам понадобятся черный и белый провода цепи для переключателя на левой стороне. Белый провод цепи подключается к белому проводу цепи на светильнике. Другой провод подключается к черному проводу на нагрузке. Трехпозиционный переключатель не использует нейтральный провод, но некоторые интеллектуальные переключатели используют его для работы.

Демонтаж старого светильника

Первым шагом при демонтаже старого светильника с тремя комплектами проводов является отвинчивание существующего. Пока один человек удерживает существующий светильник, отсоедините светильник от проводов дома. Во время работы обратите внимание на соединения проводки. Вы заметите, что старый светильник имеет три комплекта проводов, подключенных к стандартной электрической коробке. Эти провода могут включать в себя черные или красные токовые провода, белый нейтральный провод и серебряный или медный заземляющий провод. После того, как вы отсоединили старую проводку, вы можете приступить к замене.

Отключите источник питания светильника и отсоедините провода. Важно проверить провода на наличие цепей под напряжением. Проверьте электрические провода с помощью тестера цепи или бесконтактного тестера напряжения. Если вы обнаружите цепь под напряжением, тестер загорится красным светом. После того, как вы отсоедините старые провода, новый светильник можно будет установить на место.

При необходимости снимите лампочку. Некоторые осветительные приборы могут содержать опасные материалы. Чтобы правильно избавиться от них, вы можете пожертвовать их или поместить в корзину. Кроме того, вы можете найти местные предприятия по утилизации отходов, которые принимают такие светильники. Выбрасываете ли вы их сами или используете чужие, важно знать, как безопасно удалить эти приспособления. Например, если у старого светильника три комплекта проводов, перед снятием крышки светильника необходимо отключить лампочки.

Если новый светильник имеет три комплекта проводов, первым шагом будет отсоединение старого. В старом светильнике для соединения проводов используются проволочные гайки. Если провода слишком тугие, следует отсоединить старый. Затем подключите белый провод от потолка к белому проводу нового. Наконец, прикрепите белый провод от старого светильника к новому. Затем установите новый светильник и подключите лампочки.

Поиск 3-проводных цепей | JLC Онлайн

Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы встречаем провод 10/3, используемый в 110-вольтовых цепях с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытаскивать и менять?

A. Рекс Колдуэлл отвечает: Приемлема ли эта схема подключения, зависит от того, куда ведет провод.

Частично коммутируемая розетка. Трехжильный провод имеет две горячие точки — черную и красную — и белую нейтраль. Хотя обычно трехжильный провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки вы должны отломить язычок на латунной стороне розетки. Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; нет никакой разницы, какой провод на каком винте. Нейтральная сторона сосуда остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. рисунок ниже). Черный или красный могут идти на постоянно горячую подачу, а другой идет на настенный выключатель, создавая коммутируемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но не требует толстого провода 10-го калибра.

Чтобы подключить частично коммутируемую розетку (выше), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — включена. И верх, и низ имеют одну и ту же нейтраль.

Если вы обнаружите красный провод и черный провод от одного и того же трехжильного кабеля, идущие в панель, а затем идущие к отдельным однополюсным выключателям, вам необходимо проверить монтаж. Этот сценарий не является автоматически неправильным, но на всякий случай я бы предположил, что это так, пока не проследил проводку от панели. Это может быть одна из нескольких разных вещей, но обычно это многопроводная цепь или цепь на 220 вольт.

Многопроводные цепи. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный цвет может питать линию розеток, а красный — линию встроенных светильников в той же области. Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод несет только несбалансированный ток, что приводит к меньшему падению напряжения и потерям мощности, чем две двухпроводные схемы. В этой ситуации черная и красная должен быть подключен к противоположным фазам в панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

Трехпроводная схема Romex может использоваться для питания двух отдельных цепей с общей нейтралью. Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя многожильные ответвления в некоторых случаях разрешены нормами, автор не рекомендует их для проводки в жилых помещениях.

Такой тип проводки называется многопроволочной ответвленной схемой. Хотя это распространено во многих областях, я не рекомендую это. Эта система регулируется специальными нормами кодекса. Многопроводная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) при одном включении выключателя. Следовательно, эти цепи должны быть объединены вместе. если кто-то разделяет ветви , и они обе ведут к одной и той же фазе на панели, токи нейтрали складываются. Такая перегрузка может иметь катастрофические последствия. Кроме того, розетки, переключатели и другие устройства на многопроводных ответвленных цепях всегда должны быть соединены косичками, как показано на рисунке выше. Это делается для того, чтобы нейтраль не прерывалась из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение). Из-за этих требований и проблем, связанных с многопроводными цепями, я советую не использовать их для проводки в жилых помещениях, где самодельщики, скорее всего, будут возиться с ними.

220-вольтовые цепи. Подобная схема (красный и черный к противоположным фазам панели) часто используется самодельщиками для питания электрических плинтусных обогревателей или какой-либо другой цепи 220 вольт.
