Как подключить светильник через выключатель от розетки: Как подключить светильник через выключатель от розетки. Как соединить выключатель с розеткой при подключении светильника

Как подключить светильник через выключатель самостоятельно.

Содержание

  • 1 Подготовительные работы
    • 1.1 Пошаговая инструкция
  • 2 Подключение светильника и выключателя
  • 3 Схема подключения двойного выключателя
  • 4 Как подключить светильник через выключатель от розетки
    • 4.1 Пошаговая инструкция
  • 5 Итоги

В любой квартире время от времени может появиться необходимость в выполнении работ по электромонтажу. Среди них чаще всего приходится сталкиваться с вопросом как подключить светильник через выключатель самостоятельно. Работа эта достаточно простая и можно выполнить все действия своими руками, не обращаясь к помощи электриков.

Кроме элементарных знаний в области электротехники, важно учесть некоторые рекомендации, распространяющиеся на подготовительные работы, которые следует выполнить, перед тем как подключить светильник с выключателем, и сам процесс будущего монтажа.

До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее. Далее разрешается приступать к выполнению установки электрического оборудования в квартире.

Подготовительные работы

Перед тем, как приступить к выполнению всех действий следует приобрести правильный выключатель для светильника, качественную распределительную систему, изоленту и соединительные кабели.

После этого обязательно отключается напряжение всей питающей сети. Все, что для этого следует сделать – отключить автомат, затем при помощи специального прибора убедиться в том, что напряжение действительно отсутствует.

Пошаговая инструкция

  1. Выполните установку коробки. Сборка в ней осуществляется в в соответствии со схемой. Процесс монтажа выполняется методом скрытой проводки.

    Монтаж скрытой проводки.

  2. Самостоятельно проведите монтаж установочной коробки и автоматического электроприбора, расположенного в силовом щитке, который обеспечивает защиту электрической цепи от замыкания.
  3. Все электроприборы соединяются между собой при помощи трехжильного универсального кабеля. Его сечение не должно быть меньше 1,5 мм. При помощи него соединяется распределительная коробка с подрозетником. Обязательно необходимо оставить запас для выполнения следующей разделки.

    Такая таблица поможет подобрать оптимальные параметры.

  4. При помощи кабелей выполняется надежное закрепление приобретенной распределительной коробки, выбранных электрических аппаратов.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Важный момент. Проводка должна быть размещена в строгом соответствии с правилами. Сначала к коробке подводится главный питающий кабель, а потом другие провода, которые идут к лампочке.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Схема подключения двойного выключателя

Человек, который ранее не сталкивался с вопросом самостоятельного подключения торшера с выключателем на корпусе может испытывать при выполнении работ некоторые сложности. Поэтому перед установкой стоит внимательно прочитать прилагаемую инструкцию о том, как выполняется подключение к светильнику выключателя во избежание различных ошибок, которые допускают люди, впервые решившие заняться электропроводкой самостоятельно.

Как подключить двухклавишный выключатель.

Первоначально устанавливается и подключается к защитному устройству основной трехжильный кабель питающего типа. Один провод обязательно должен быть подключен к системе действующего заземления, в том случае если ранее такая система была предусмотрена. Не забудьте обесточить всю электрическую сеть в помещении. Это выполняется электриками перед тем, как они приступают к выполнению работ. От устройства защитного типа проводник далее направляется в распределительную коробку, затем аккуратно он подводится к выбранному выключателю, состоящему из двух клавиш.

Следите за тем, чтобы при запасах проводов обязательно в каждой из точек соединения они были 10 см и более. После этого заводится каждый из проводов прямо к светильнику.

Обязательно концы всех используемых при монтаже проводов очищаются от изоляции и, учитывая цвет изоляции токоведущих жил, аккуратно соединяются. В завершение установки проверяется верно ли были выполнены подключения.

Как подключить светильник через выключатель от розетки

Отвечая на вопрос, как происходит подключение светильника через выключатель от розетки стоит отметить, что используется классическая схема: фазный провод самостоятельно необходимо прервать, нулевой провод подключить к любому источнику, который был выбран для освещения.

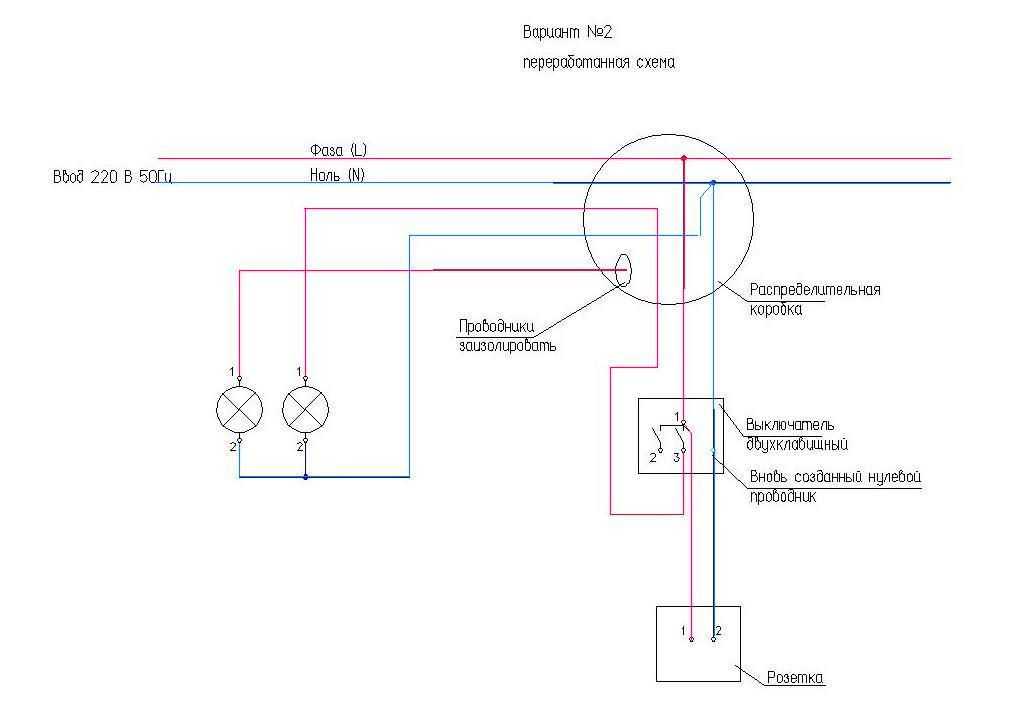

Схема подключения выключателя от розетки.

Пошаговая инструкция

  1. В не зависимости от того, в вашем доме 1 или 2 выключателя, первое, что следует сделать – это обесточить домашнюю электросеть.
  2. Осуществляется установка коробки. В нее заводятся все имеющиеся жилы, подведенные ранее к электроприбору, а также провода от розетки, монтаж которой был выполнен.
  3. Одна жила от установленного электроприбора должна быть подключена надежно к нулевому контакту, а фаза соответственно заходит уже к выключателю. Вторая фаза распределительной коробки в любом случае подводится вами к другому контакту прибора. Сделать это следует так, чтобы получился разрыв. Включение, как и любое выключение питания у цепи является следствием разрыва.

Решив установить дома светодиодный светильник большое значение при монтаже будет играть верный выбор сечения кабеля. На выбор сечения будет оказывать влияние метод, выбранный для прокладки. Если вы хотите добиться желаемого результата в максимально короткий срок, то желательно пользоваться при выполнении работ таблицей.

Итоги

Для условий управления различным освещением в помещении используются отличные друг от друга выключатели света. Выбор схемы конкретного подключения первоочередно зависит исключительно существующих конструктивных особенностей. Самыми популярными являются модели, которые обеспечивают замыкание / размыкание гальванической цепи.



Подключение светильника: схема подключения светильника

1
Установка и подключение выключателей и светильника

2
Подключение светильников к электросети

3
Разметка мест и установка креплений светильников, люстры

При скрытой прокладке проводов, как правило, следует применять выключатели и розетки в утопленном исполнении.

ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ скрытая установка по одной оси розеток и выключателей в стенах между разными квартирами.

В жилых комнатах квартир и общежитий должно быть установлено:

  • в комнатах — на каждые полные и неполные 6 м2 площади комнаты — не менее одной розетки на ток 6 А,
  • в коридорах квартир — на каждые полные и неполные 10 м² площади коридоров — не менее одной розетки.

Схема подключения штепсельной розетки и двойной штепсельной розетки без защитного контакта для обычных электроприёмников (настольная лампа, телевизор, холодильник и т.п.) показана на рис.4.

ПРИМЕЧАНИЕ: В общей комнате квартир жилых домов, строящихся на юге страны, следует устанавливать розетку с заземляющим контактом на ток 10 (16) А для включения одного бытового кондиционера воздуха мощностью до 1,3 кВт.

Схема подключения двойной штепсельной розетки без защитного контакта показана на рис.5-1.

Схема подключения двойной штепсельной розетки с защитным контактом показана на рис.5.

В кухнях квартир площадью до 8 м2 следует предусматривать:

  • три розетки на ток 6 А — для подключения холодильника, надплитного фильтра, динамика трехпрограммного радиовещания и бытовых электроприемников мощностью до 1,3 кВт;
  • одну розетку с заземляющим контактом на ток 10 (16) А — для подключения бытового прибора мощностью до 2,2 (2,5) кВт, требующего зануления.

В кухнях квартир площадью более 8 м² следует предусматривать — четыре розетки на ток 6 А

В кухнях квартир со стационарными электроплитами следует устанавливать розетку с заземляющим контактом на ток 25 А для подключения плит.

ВНИМАНИЕ! В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена третья групповая линия для питания этих плит.

Схема подключения розетки с защитным (заземляющим) контактом для подключения электрических плит и стиральных машин показана на рис.6.

ВНИМАНИЕ! При смешанном питании штепсельные розетки, устанавливаемые в кухне и коридоре, следует, как правило, присоединять к одной групповой линии, а в жилых комнатах — к другой.

При раздельном питании штепсельную розетку на ток 10 (16) А, устанавливаемую в кухне, рекомендуется присоединять к групповой линии освещения. Необходимость установки розетки на ток 10 (16) А определяется заданием на проектирование.

В домиках на участках садоводческих товариществ следует устанавливать розетки на ток 6 А из расчета:

  • в жилых комнатах — одна розетка на каждые полные и неполные 10 м² жилой площади;
  • в кухнях — две розетки (независимо от площади).

Розетки в квартирах и общежитиях должны устанавливаться в местах, удобных для их использования и с учетом проектируемой расстановки бытовой и кухонной мебели. Высота установки розеток в комнатах и кухнях не нормируется.

Места установки штепсельных розеток нормального исполнения размечают на стенах на высоте до 1 м от чистого пола и на расстоянии не менее 1 м от водопроводных, отопительных труб и приборов. Розетки надплинтусного типа размечают непосредственно над плинтусами на высоте 0,3 м от чистого пола.

ВНИМАНИЕ! Не нормируется расстояние от розетки с заземляющим контактом, предназначенных для присоединения стационарных кухонных электроплит и кондиционеров, до корпусов этих приборов. При этом не допускается размещать розетки под и над мойками и в других неудобных для эксплуатации местах (например, в кухонных шкафах).

Расстояние от корпуса стационарной кухонной электроплиты до заземленных частей сантехнического оборудования, стальных труб отопления, горячего и холодного водоснабжения, моек и радиаторов не нормируется.

Высота установки осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

Розетки в жилых комнатах квартир и общежитий должны быть снабжены защитным устройством, закрывающим гнезда при вынутой вилке, или специальными защитными вилками (пластмассовыми заглушками).

Установка розеток в кладовых не допускается. В ванных комнатах квартир, в умывальных, душевых, ванных комнатах и преддушевых общежитий и гостиниц устанавливать розетки не допускается, за исключением розеток в умывальных и ванных комнатах, присоединенных через разделяющий трансформатор, первичная обмотка которого включается выключателем рабочего освещения этих помещений.

Установка и подключение выключателей и светильника

Места установки выключателей, переключателей и штепсельных розеток размечают в зависимости от конструктивного исполнения приборов.

Выключатели и переключатели нормального исполнения обычно располагают на стенах помещений сбоку от дверных проёмов со стороны дверной ручки и с учётом размера дверного карниза.

ВНИМАНИЕ! Места установки выключателей и розеток не зависят от вида прокладки электропроводки и выполняются на принятых расстояниях не зависимо — открытая проводка или закрытая.

Места установки выключателей размечают на стенах на высоте 1,5-1,7 м от чистого пола, а потолочные — непосредственно под потолком на уровне проводки.

Схема разметки мест установки выключателей и электророзеток в помещениях показана на рис.7.

Выключатели должны устанавливаться на высоте 1,5 м от пола помещения.  Разрешается установка выключателей под потолком, управляемых с помощью шнура. Вариант не совсем удачный — пружина скоро изнашивается и переключатель работает рывками — пока выключатель не разваливается совсем. Заменить сложно из-за отсутствия таковых в магазинах.

В помещениях для пребывания детей выключатели и розетки должны устанавливаться на высоте 1,8 м от пола.

Схема подключения потолочного светильника с одиночной электрической лампочкой через одноклавишный выключатель внутри помещения показана на рис.8.

Выключатели должны устанавливаться только на фазных проводах, за исключением случаев, предусмотренных главой 7.3 ПУЭ для взрывоопасных помещений класса В-1.

Схема подключения потолочного светильника (люстры) с четырьмя электрическими лампочками через двухклавишный выключатель внутри помещения показана на рис. 9.

Выключатели освещения в сырых, влажных и других помещениях, как правило, должны устанавливаться в близрасположенных помещениях с нормальной средой.

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ установка выключателей в душевых и преддушевых, ванных, уборных, кладовых и т.п. Отключающие аппараты сети освещения чердака должны быть установлены вне чердака.

Схема подключения группы №1 для питания осветительных приборов показана на рис.10.

Высота открытой прокладки защищенных проводов и кабелей и проводов, прокладываемых в трубах и коробах, плинтусах и наличниках с каналами для электропроводок, а также спусков к выключателям, розеткам, пусковым аппаратам, щиткам и светильникам, устанавливаемым на стенах, не нормируется.

Подключение светильников к электросети

Зарядку светильников выполняют специальными арматурными проводами (марки ПРГ, ПРКС и ПРБС) с медными жилами — электроразводку обычно выполняют проводниками с алюминиевыми жилами. Поэтому подключение светильников к магистральным проводам рекомендуется выполнять с помощью разъёмных люстровых зажимов, специально предназначенных для присоединения медных арматурных проводов с алюминиевыми проводами электролиний сечением до 2,5 мм.

Присоединение светильников к групповой сети выполняют с помощью клеммных колодок, обеспечивающих присоединение как медных, так и алюминиевых (алюмомедных) проводов сечением до 4 мм2.

В жилых зданиях одиночные патроны (например, в кухнях и передних) присоединяют к проводам групповой сети с помощью клеммных колодок.

Наглядная схема подключения патрона электролампочки к линии электроосвещения показана на рис.28.

Узел подключения

 потолочного светильника с одиночной электрической лампочкой через одноклавишный выключатель внутри помещения показана на рис. 29.

Узел подключения

 потолочного светильника (люстра) с четырьмя электрическими лампочками через двухклавишный выключатель внутри помещения показана на рис.30.

При монтаже

 электропроводки следует

предусматривать установку

 в жилых комнатах, кухнях и передних квартир клеммных колодок

для подключения светильников

, а в кухнях и коридорах, кроме того, —

подвесных патронов

, присоединяемых к клеммной колодке.

При прокладке одножильных изолированных проводов на тросовых пластмассовых подвесках-коробах соединение жил проводов при ответвлениях, кроме общепринятых способов опрессования, сварки и пайки выполняют также механическими сжимами.

Механические зажимы и сжимы для соединения жил проводов показаны на рис. 31.

Для этого также

применяют

 специальные ответвительные сжимы в пластмассовых корпусах (рис.16 вариант 3), предназначенных

для ответвления проводов

 сечением 1,5-95 мм2

от магистральных линий

 сечением 4-150 мм2 и

соединяют жилы

 медных и алюминиевых проводов в любых сечениях проводников.

Для соединения

 (стыковки) проводников используют также пластмассовые двойные сжимы (рис.16 вариант 2).

Разметка мест и установка креплений светильников, люстры

Разметку мест подвески и установки креплений светильников производят в соответствии с рабочими чертежами. Место установки одиночного светильника размечают по центру помещения в точке пересечения диагональных линий, наносимых на потолок при помощи разметочного шнура или разметочного шеста-рейки со шнуром.

Схема разметки одиночной и групповой установки светильников на потолках помещений показана на рис.11.

Большую рейку, длина которой несколько превышает высоту помещения, устанавливают в одном углу помещения и упирают верхним концом в потолок, а нижним — в пол. Малую рейку верхним концом упирают в потолок в противоположном углу помещения — разметочный шнур (с окрасочным порошком) натягивается и отбивается линия на потолке. То же повторяют и с противоположными углами.

Диагональные линии можно сначала разметить на полу помещения, а затем при помощи шеста-рейки со шнуром и отвесом или уровнем — перенести точку пересечения линий на потолок.

При групповом размещении светильников в один или несколько рядов разметку трассы и мест установки светильников производят нанесением в необходимых местах основных и поперечных линий.

При расположении светильников на фермах или балках помещения по оси подвески светильников натягивают контрольный шнур или стальную проволоку и по ним размечают места установки отдельных светильников.

В жилых домах, культурно-бытовых и гражданских зданиях и сооружениях с нормальной окружающей средой и деревянными или пластиковыми полами одиночные светильники подвешивают на заделанных в перекрытиях помещений арматурных крюках и шпильках.

Крюк в потолке для подвешивания светильника должен быть изолирован с помощью полихлорвиниловой трубки. Это требование не относится к случаям крепления крюков к деревянным перекрытиям.

Размеры крюков для подвеса бытовых светильников должны быть:

  1. внешний диаметр полукольца — 35 мм;
  2. расстояние от перекрытия до начала изгиба — 12 мм;
  3. при изготовлении крюков из круглой стали диаметр прутка должен быть 6 мм.

ПРИМЕЧАНИЕ: Приспособления для подвешивания светильников должны выдерживать в течение 10 мин. без повреждения и остаточных деформаций приложенную к ним нагрузку, равную пятикратной массе светильника. В проектах масса светильника для жилых комнат, кухонь и передних квартир принимается 10 кг.

Узлы и изделия для крепления и подвески светильников (люстры) на потолках показаны на рис.12.

Светильники и подвесы, подвешенные в любых помещениях на арматурных крюках, во избежание перенесения электрического потенциала на строительные конструкции изолируют от крюков с помощью фарфоровых кольцевых подвесок или на крюк накладывают несколько слоёв изоляционной ленты. Крюки, имеющие на концах заводскую изоляцию, и крюки, закреплённые на деревянных основаниях, не изолируют.

Для подвеса светильников на определённой высоте применяют трубчатые подвесы и штанги необходимой длины.

Настенный выключатель подключен к настенной розетке. В розетку втыкается лампа с выключателем. Вы включаете настенный выключатель, но лампа остается выключенной…
