Как подключить свет и вентилятор на двойной выключатель: Подключение вентилятора в ванной через выключатель света – 3 способа

Содержание

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Чтобы правильно подключить выключатель к вентилятору, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.

Видео Схема подключения проходного выключателя

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.

Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

  1. Соединение контактных групп устройств между собой.
  2. Присоединение осветительных приборов.
  3. Подключение к ним нулевого провода и линий от проходного устройства.
  4. Проверка правильности сборки схемы.
  5. Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь!!!

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Двойные выключатели с розетками

Проводка без заземления

На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и самого выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель и розетку подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

Как выполняется проводка с заземлением?

Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки, самого выключателя. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

Выбор вентилятора. Вентиляционные короба.

К установке вентиляции в санузле следует подойти ответственно. И в процессе выбора прибора необходимо учитывать сразу несколько критериев. В этом разделе мы расскажем, как выбрать подходящий вентилятор для санузла.

Выбираем вентилятор для

Подбор вентилятора для санузла осуществляем по следующим критериям:

  1. Безопасность – возможность использования вентилятора в помещении с высокой влажностью.
  2. Производительность.
  3. Уровень шума вентилятора.

Бытовые вентиляторы для санузлов всегда имеют маркировку класса безопасности на упаковке или на корпусе. Значение IP должно иметь цифры не ниже 4. А уровень шума прибор должен иметь не выше 25 – 30 дБ.

Вентиляция санузла в квартире: расшифровка значение IP кода

Производительность вентилятора — это кратность воздухообмена, помноженная на объем помещения в м3. Расчеты делаем следующим образом:

  1. Выясняем объем помещения по формуле: S=(z*c)*a. Здесь z – длина, c – ширина и a – высота помещения.
  2. Умножаем получившийся объем на кратность воздухообмена. По строительным нормам это 6 на 3 человека и 8 свыше 3.

В результате вычислений мы получим требуемую производительность вентилятора.

Дополнительные функции вентилятора, на которые следует обратить внимание

  1. Датчик движения. Вентилятор будет включаться после входа человека в санузел и выключаться, соответственно, после выхода.
  2. Таймер для санузлов. Вентиляция запускается одновременно с включением света, и продолжает работать еще определенное время после его выключения.
  3. Постоянное проветривание с гидростатом. Мощность нарастает соразмерно с повышением влажности в санузле.

Как правило, модели, обладающие этими функциями, имеют управление от пульта. Купить «интеллектуальный» вентилятор не сложно, однако цена на такой прибор будет значительно выше, чем на простой, без дополнительных программ.

Управление всеми функциями, и таймером вентилятора санузла в том числе, как правило, осуществляется с помощью пульта

О вентиляционных коробах

Бывает так, что к помещению изначально не подведен вент. канал. Выходом из этой ситуации станет монтаж вентиляционного короба от санузла до ближайшего места, годного для врезки в вент. канал. Всего есть два вида таких коробов:

  1. Пластиковые, плоские либо круглые в сечении. Их следует использовать в случаях, если тянуться придется на значительное расстояние.
  2. Гофрированные, мягкие либо жесткие. Они удобны, если есть необходимость в сложных изгибах канала.

Вытяжка для санузла может потребовать применения вентиляционных коробов

Обратите внимание: по нормам снип вентиляционная система санузла не должна сообщаться с общедомовой вентиляционной системой. Однако вентиляция в санузле частного дома может организовываться по-другому: нужно в вент

канал установить обратный клапан. Так вы предотвратите проникновение запахов в жилые помещения.

Варианты схем по способу управления

Производится из двух точек

Схема самая простая.
Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

Из трех точек

Такое включение несколько сложнее
и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

  1. При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
  2. В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
  3. В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
  4. При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

Если у вас имеются длинные коридоры, лестницы или большие комнаты, то для освещения их будет удобно использовать проходные выключатели. Подобные устройства позволяют включать и выключать светильники из двух мест — это очень удобно для крупных помещений. В этой статье мы рассмотрим несколько схем
соединения проходных выключателей, разберем принцип их работы и изучим основные типы устройств.

Переключатели проходного типа достаточно редко используются. Это вызвано тем, что многие электрики и пользователи просто не слышали о них.

Классический проходной выключатель

Эти устройства незаменимы в следующих местах:

  1. На лестницах в квартирах и жилых домах. К примеру, вы поднимаетесь с первого этажа на второй и вам надо осветить лестницу. Вы включаете свет на первом этаже, поднимаетесь на второй и выключаете его.
  2. В длинных коридорах. При входе вы включаете свет, на выходе — выключаете.
    Принцип работы проходного выключателя позволяет использовать их для управления несколькими линиями освещения.
  3. В спальных комнатах. Один выключатель располагается на входе в комнату, второй — возле кровати.
  4. В крупных цехах, торговых помещениях, на складах и пр. Позволяет эффективно управлять освещением с нескольких точек.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  1. самозажимные клеммы;
  2. винтовые зажимы;
  3. колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  1. 2 отвертки — плоскую и крестовую;
  2. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  3. пассатижи либо бокорезы;
  4. уровень строительный.

Основные особенности

По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

  1. Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  2. Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  3. Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  4. После этого можно начинать подключение проводов к механизму самого выключателя. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  5. Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму самого выключателя.
  6. Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  7. Устанавливается специальная рамка.
  8. Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  9. Остаётся только провести монтаж трёх или двух клавиш.

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Устройство и принцип работы двухклавишного выключателя

Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

  1. 2 положения первой клавиши, включена или выключена;
  2. 2 положения второй клавиши, включена или выключена;
  3. 2 положения обоих клавиш включены или выключены.

Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

Схема использования двух проходных выключателей

С помощью проходных выключателей организуется независимое управление освещением из нескольких выбранных точек. Данный способ считается максимально практичным, способствующим уменьшению расхода электроэнергии. Проходные выключатели, как правило, применяются в больших частных домах, длинных коридорах, лестничных маршах и площадках. Эти устройства по своей сути являются переключателями, поскольку в процессе работы происходит переброс контактов с одного на другой.

Для того, чтобы подключить устройства с двух выбранных точек, к месту подключения нужно заранее проложить трехжильный кабель, приобрести два переключателя и одну соединительную коробку. На простейшей схеме нулевой провод подводится от щитка к распределительной коробке, где происходит его соединение с нулем, идущим к светильнику.

Соединение переключателей между собой осуществляется с помощью трехжильного кабеля, пропущенного через коробку. Для подключения фазы к переключателям и от них к лампе используется одножильный провод. Если подключается более двух управляющих устройств, количество жил в кабеле увеличивается соответственно числу выключателей. Несмотря на простоту установки, нужно внимательно следить за последовательностью соединения проводов с двойным проходным выключателем.

Что из себя представляет двойной выключатель

Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычный выключатель с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.

Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип выключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.

Как соединить провода между выключателями

Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

Конструктивные особенности двухклавишного выключателя

Как и все изделия, двухклавишные разделяют по следующим признакам:

Двухклавишный выключатель для скрытой проводки

Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

По материалу, из которого сделан корпус

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Как функционирует проходной выключатель на 2 клавиши

Для того, чтобы верно включить данное устройство в цепь, нужно иметь понятие о том, как оно действует. Вообще точным его названием является не «выключатель», а именно «переключатель», поскольку в тот момент, когда осуществляется нажатие на клавишу, контактная группа переключается (перебрасывается), и до этого разомкнутая цепь становится замкнутой или наоборот.
Для того, чтобы вникнуть в принцип действия 2-х клавишного выключателя, следует вначале разобраться как работает выключатель с 1-й клавишей, схема которого приведена ниже:Их предоставленного чертежа становится понятно, что провод с фазой подведен лишь к одному устройству (Выкл. 1). Между следующим (Выкл. 2) и нулем цепи включен осветительный прибор. Оба устройства соединены посредством проводников. При помощи переброса (переключения) контактов и становится возможным управлять освещением. Лампа будет загораться в том случае, если в каждом выключателе положение будет совпадать, поскольку только такой вариант будет способствовать замыканию электроцепи. Гаснуть же она будет тогда, когда в одном из выключателей положение клавиши изменить, что приведет к перебросу контактной группы и к размыканию цепи.

Как подключить двухклавишный выключатель. Схема подключения

У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.



Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

Схема подключения двухклавишного выключателя

Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

Подключение люстры-к двойному выключателю

При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

Подключение двух люстр

Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

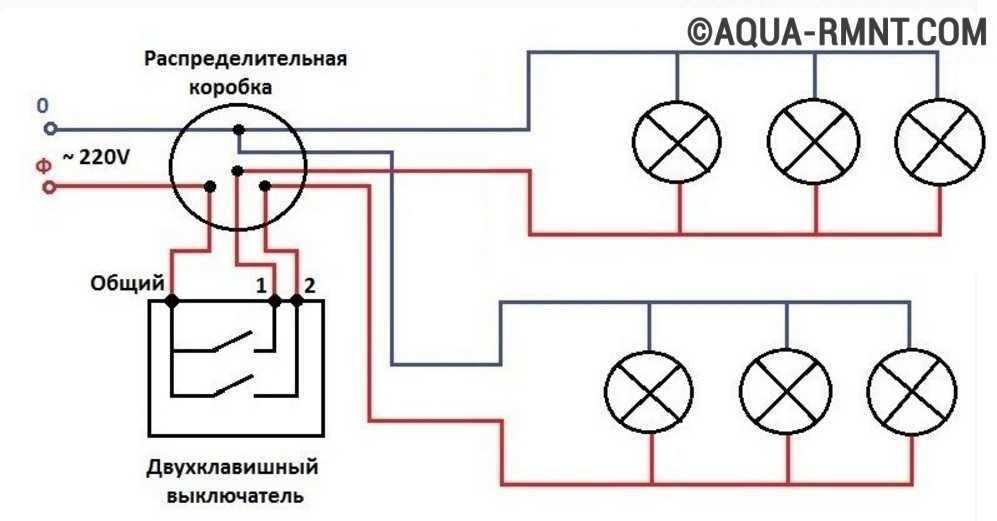

Как подключить люстру-на 6 ламп

Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

  1. первая группа из трех ламп
  2. вторая группа из трех ламп
  3. светильник полностью #8212 из шести ламп.
Как подключить двухклавишный выключатель

На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

Как подключить вентилятор в ванной к выключателю: схема

Содержание статьи

  • 1 Расчет
  • 2 Особенности монтажа
  • 3 Крепление
  • 4 Подключение

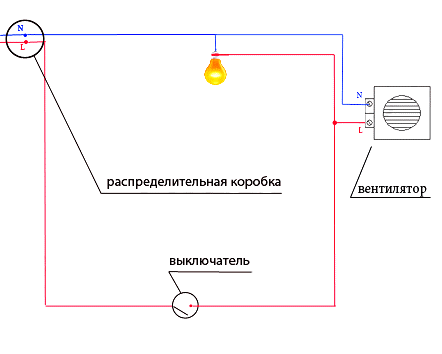

    • 4.1 Параллельно светильнику
    • 4.2 Схемы с датчиками
    • 4.3 Подключение через одноклавишный выключатель
    • 4. 4 Вариант с двухклавишным выключателем
    • 4.5 Дистанционное управление
  • 5 Особенности настройки
  • 6 Заключение

Эффективная приточно-вытяжная система совместно с отоплением поддерживает комфортные параметры микроклимата ванной комнаты. Установка вентилятора в ванной призвана ускорить воздухообмен, когда естественная вентиляция не справляется с конденсатом, неприятным запахом.

Расчет

Требования к микроклимату квартиры: http://docs.cntd.ru/document/1200095053.

Производительность вытяжки в многоквартирном жилье следует рассчитать по СП 54.13330.2016, табл. 9.1. Для ванных, санузлов, душевых величина составляет 25 м³/ч: http://docs.cntd.ru/document/456054198.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

  • необходимость защиты от осадков, ветра, вероятность обмерзания;
  • сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

К сведению. Гудят в вентиляторе лопасти и подшипники качения. Горизонтальная установка снижает вполовину ресурс простых втулок, подшипники качения корродируют во время простоя. Бесшумные модели оснащают крыльчатками специального профиля, двигателем на опорах скольжения c магнитной системой (MLS), компенсирующей вес ротора.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Крепление

Настенные версии штатно крепятся саморезами по углам пластиковой рамки. Сняв переднюю крышку, размечают центра, сверлят отверстия, забивают пластиковые дюбели из комплекта.

До крепления, заводят через ввод рамки кабель.

Когда не желают сверлить кафель, закрепляют рамку на «жидкие гвозди».

Подключение

Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.

Недостатки:

  • Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
  • Механическая связь со шнурком не слишком надежна.
  • Контакты вилки, переключателя окисляются в условиях душевой.
  • Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

Параллельно светильнику

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.

Минусы:

  • Сквозняк во время процедур.
  • Вытяжка запускается только при включенном свете.
  • Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.

Схемы с датчиками

Идея заключается в управлении подачей питания по сигналу от датчика:

Схема подключения вентилятора с датчиком.

Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.

Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.

Учтите! ПУЭ в пункте 7.1.52 запрещают установку распределительных, управляющих устройств в санузлах, ванных. Выключатели освещения относятся к устройствам управления.

Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:



Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительней рассмотренных по возможностям, позволяет:

  • Запускать вытяжку при закрытой двери, не входя в комнату.
  • Реализовать функционал модификаций с таймером, гигростатом.

Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².

На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.

Развернутая схема выглядит так:

Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.

Маркировка и назначение жил:

  • L – питание (фаза).
  • Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
  • N – ноль.

Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:

Вариант с двухклавишным выключателем

Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с  электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.

Важно! Размыкается всегда фаза, а не ноль. Не перепутайте соответствие проводов при подсоединении к зажимам прибора.

Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.

Внимание! Клеммник прибора всегда находится под сетевым напряжением 220 В! При обслуживании обесточьте цепь, отключив автомат в квартирном щитке!

Дистанционное управление

Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.

Подключают их:

  • Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
  • Через двухклавишный или отдельный настенный выключатель вне помещения санузла.

Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.

Особенности настройки

Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.

Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:

У MAICO джамперы вблизи светодиодов индикации режимов:

У изделий, укомплектованных гигростатом и таймером настраиваются:

  • уровень влажности;
  • задержка отключения.

В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.

Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.

Заключение

Установку вытяжного вентилятора желательно планировать во время ремонта, иначе возникнут проблемы с прокладкой проводки. Перед выбором изделия, определитесь: какое управление необходимо.

Сэкономив на функциях прибора, потратитесь на автономные датчики, получите монтажные трудности. Модель без платы управления подключайте трехжильным кабелем с учетом вероятной замены в будущем.

Помните о безопасности, внимательно прочитайте руководство до начала работ. Отыщите регулировочные элементы на плате прибора, маркировку клемм, во избежание ошибок.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.



Как установить потолочный вентилятор с двойным диммерным выключателем | Главная Руководства

Автор Danielle Smyth Обновлено 1 марта 2022 г.

Многие комбинации потолочного вентилятора и светильника предназначены для работы вентилятора отдельно от света и для их использования на разных скоростях и уровнях яркости. Чтобы использовать его таким образом, вам необходимо установить трехпозиционный диммер для потолочных вентиляторов с индивидуальным управлением для вентилятора и выключателя света.

Подготовка к установке вентилятора и выключателя освещения

Прежде чем работать с электричеством, вы должны отключить питание, чтобы предотвратить травмы и обезопасить себя. Включите потолочный вентилятор, чтобы лопасти вращались и свет горел, найдите выключатель в электрической коробке, который управляет питанием в этой части вашего дома, и выключите этот выключатель. Ваш потолочный вентилятор и свет теперь также должны быть выключены. Чтобы быть уверенным, Home Depot рекомендует использовать бесконтактный тестер напряжения на крышке настенного выключателя. Индикатор не должен гореть, если питание не подключено.

Затем открутите два из четырех винтов, удерживающих кожух потолочного вентилятора на подвесном кронштейне. Используйте тестер напряжения на черных электрических проводах, соединяющих вентилятор и его электрическую коробку, чтобы убедиться, что питание отсутствует. Затем отсоедините провода, раскрутив разъемы. Аккуратно снимите потолочный вентилятор с подвесного кронштейна и положите его в безопасное место на время работы.

Наконец, снимите выключатель освещения потолочного вентилятора, удалив винты, крепящие его к электрической коробке, ослабив клеммные винты, расположенные сбоку выключателя, и отделив их от электрических проводов.

Подключение вашего нового вентилятора и выключателя света

Вернитесь к электрической коробке на потолке и найдите черный, медный и белый провода. Сформируйте из них крюк и создайте соответствующий крюк, используя неметаллический (NM) электрический кабель 12-3. Соедините их вместе и надежно обмотайте изолентой.

Затем Электрик объясняет, что вам нужно раскрутить разъемы, соединяющие белый и медный провода. Разъедините их. Найдите черный, медный и белый провода, которые соединяют электрическую коробку на потолке с коробкой в ​​стене. Протяните провода в стене, присоединив новый кабель 12-3 Нм, соединенный с кабелем на потолке. Теперь вы должны заменить старые провода на новые. Оставьте около 8 дюймов кабеля 12-3 Нм вне коробки в стене.

Возьмите новый кабель 12-2 Нм и используйте кабельные рыхлители, чтобы оголить не менее 6 дюймов внешней оболочки на концах. Используйте кусачки, чтобы открыть четыре внутренних электрических провода и зачистите 3/4 дюйма изоляции от проводов с помощью инструментов для зачистки проводов.

Переустановите потолочный вентилятор

Установите потолочный вентилятор обратно на кронштейн и соедините черный провод двигателя в вентиляторе с черным электрическим проводом с помощью разъемов. Затем таким же образом соедините два белых провода и подключите медный провод к зеленому проводу потолочного вентилятора. Подсоедините все оставшиеся провода к соответствующим цветам с помощью разъемов для проводов. Установите на место винты, используемые для крепления вентилятора.

Подсоедините провода к стене таким же образом, чтобы цвета на стене соответствовали цветам в электрической коробке. Чтобы установить диммер, найдите черный электрический провод с маркировкой «линия» и подключите его к старому черному проводу в настенной коробке. Найдите черный провод с надписью «нагрузка» и подключите его к новому черному электрическому проводу в стене. Подсоедините красный провод в стене к проводу с надписью «свет». Закрепите переключатель диммера и крышку пластины переключателя с помощью винтов, включите выключатель в электрической коробке и проверьте вентилятор и выключатель освещения.

Вещи, которые вам понадобятся

Ссылки

  • Home Depot: как установить диммер
  • Электрические технологии: как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления

Писатель Биография

Даниэль Смит — писатель и контент-маркетолог из северной части штата Нью-Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным агентством контент-маркетинга Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов из различных смежных отраслей. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

электрика — заменить один настенный выключатель (управляет освещением и вентилятором) двойным выключателем Decora

спросил

Изменено
2 года, 5 месяцев назад

Просмотрено
428 раз

У меня 3 провода идут в одну коробку выключателя света. Один от выключателя, другой идет к вентилятору (включает свет), а другой провод идет к следующему выключателю в цепи. Единственный переключатель в настоящее время включает вентилятор и свет. В этой комнате нет других выключателей, которые управляют вентилятором и светом.

Проводка выглядит следующим образом. Я пытаюсь заменить один выключатель света и установить двойной выключатель Decora, чтобы я мог управлять вентилятором и светом отдельно с помощью существующей проводки. Является ли это возможным? Если нет, могу ли я вообще добавить новый выключатель (вырезать одиночный блок и установить два) с существующими проводами, чтобы у меня были отдельные выключатели для вентилятора и света? Я пытаюсь избежать прокладки нового провода.

  • электрика
  • проводка
  • переключатель

7

У вас не хватает проводов для двойного выключателя

К сожалению, у вас недостаточно проводов в стене для двойного выключателя. Для этого вам понадобится кабель /3 (черный, красный, белый, неизолированный), но у вас есть только кабель /2 (черный, белый, неизолированный), и все провода в этом кабеле уже озвучены.

Маэстро спешит на помощь!

Однако Lutron предлагает решение этой проблемы в линейке продуктов Maestro; а именно, контроллер вентилятора / освещения, который использует сигнализацию по линии электропередач для связи с модулем приемника навеса.
