💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция

Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.

Читайте в статье

  • 1 Внешнее и внутреннее устройство двухклавишного выключателя
  • 2 Нормы и правила техники безопасности при монтаже выключателей
  • 3 Что потребуется для подключения двухклавишного выключателя
  • 4 Как самостоятельно подключить двухклавишный выключатель
    • 4.1 Схема подключения двухклавишного выключателя: примеры
    • 4.2 Как подключить двойной выключатель: пошаговая инструкция
    • 4. 3 Соединение проводов от двухклавишного выключателя в распределительной коробке
  • 5 Нюансы подключения двойного выключателя, совмещённого с розеткой
  • 6 Монтаж двухклавишных выключателей с неоновой подсветкой
  • 7 Проходной двухклавишный выключатель: что это такое, как его монтировать
  • 8 Как избежать ошибок при монтаже: несколько советов от редакции
  • 9 Подведём итоги

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Розетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Схема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.

Что потребуется для подключения двухклавишного выключателя

Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:

  • отвёртки – крестовая и шлицевая;
  • инструмент для снятия изоляции;
  • индикаторная отвёртка.

Вот, собственно, и весь нехитрый набор инструмента.

ФОТО: market.sakh.comИнструмент для работы должен быть качественным

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

ФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

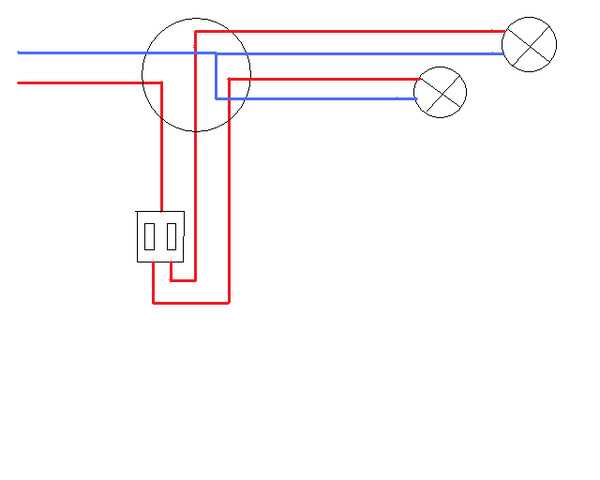

ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

Иллюстрация Описание действия
Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

Иллюстрация Описание действия
Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Watch this video on YouTube

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

ФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой

Монтаж двухклавишных выключателей с неоновой подсветкой

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

ФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

ФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Проходной двухклавишный выключатель: что это такое, как его монтировать

Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.

Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.

ФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее

Статья по теме:

Схема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

ФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

ФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

ФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Если вам понравилась статья, пожалуйста, не забудьте её оценить.

Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

Watch this video on YouTube

Как подключить двойной выключатель — пошаговое описание подсоединения выключателя для люстры

Сегодня выключатели применяются повсеместно – в любой квартире, частном доме, офисе, на предприятиях. Чтобы не громоздить на стену множество выключателей на освещение или вентиляцию, их совмещают – делают двойными, либо тройными.

Наиболее распространен вариант с двумя кнопками, о нем речь и пойдет в данной статье. Как подсоединить двойной выключатель, с фото и иллюстрациями, его устройство, меры техники безопасности – далее в тексте.

Содержимое статьи

  • Устройство двуклавишного выключателя
  • Меры техники безопасности при подключении двойного выключателя
  • Схемы подключения с двумя потребителями
  • Действия при большом количестве проводов
  • Фото двойного выключателя

Устройство двуклавишного выключателя

При подключении двух ламп независимо одна от другой, чтобы включать и выключать их по отдельности, применяются выключатели с двумя клавишами. Выпускают их как с подсветкой, так и без нее.

Устроено приспособление достаточно просто – представляет собой два разомкнутых изолированных один от другого контакта, управляемых клавишами. В результате нажатия на клавишу, контакт замыкается, и через выключатель начинает течь ток.

На выключателе имеется один вход и два выхода. На вход подается фазный провод, а с выходов провод идет на лампы, люстры или какие-либо другие потребители.

Меры техники безопасности при подключении двойного выключателя

Ничего сложного в монтаже нет, для этого не надо быть электриком. Есть правила безопасности при монтаже двойных выключателей, при их нарушении, возможно поражение электрическим током, с вытекающими последствиями.


Вот эти правила:

  • Нельзя брать оголенные провода в две руки.
  • Весь инструмент, которым производятся работы, должен иметь ручки из изолирующего материала.
  • Прежде чем начать работу, необходимо найти и отметить провод, соответствующий фазе. Если провода одноцветные, фазный нужно обозначить ярким кусочком изоленты, бросающимся в глаза, либо нанести какую-то другую заметную маркировку.
  • Проверить отсутствие питания перед началом работы.
  • Желательно работать в обуви из изолирующего материала, пользоваться диэлектрическими ковриками.
  • Запрещается производить работы в мокрой одежде и обуви.

Для проверки наличия или отсутствия питания применяется отвертка-индикатор. При ее касании к проводу, на который подано питание, загорается сигнальная лампочка. Таким образом и определяют фазу.

При касании к нулевому проводу или к идущим на потребители проводам, сигнальная лампочка гореть не будет.

Схемы подключения с двумя потребителями

Главное правило подключения – входной провод должен быть обязательно фазой. Заводят ее из распределительной коробки, находящейся, как правило, над выключателем, за исключением случаев нижней прокладки проводки. Перед началом работ убеждаются в отсутствии напряжения в сети.

При заведении фазы необходимо на верхнем контакте выключателя ослабить винтик, удерживающий контакт, зачистить 5-7 мм провода, завести его внутрь контакта, после чего затянуть винт. Убедиться в надежности крепления, несколько раз дернув за провод и попытавшись его вытащить.

Подобным образом поступают с двумя проводами, ведущими на потребители. Контакты для них находятся в нижней части выключателя.

Принципиального значения, на какой из контактов заводится провод, нет – в случае, если нужно перебросить провода, особой проблемы нет.

По окончании монтажа клавиши ставятся на место, подается питание и осуществляется проверка работоспособности двойного выключателя. При правильном подсоединении проблем не возникнет.


Действия при большом количестве проводов

Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители. А что делать, если их больше? Алгоритм действий следующий:

При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.

Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.

Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.

Фото двойного выключателя

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Лучшие пластиковые короба для электропроводки
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Однополюсные переключатели

и двухполюсные переключатели

Розетки и выключатели

02. 10.20

Планирование розеток и выключателей, необходимых для вашего дома или проекта, может привести к множеству различных вопросов, касающихся отделки, стиля и функциональности. В этой статье мы обсудим разницу между однополюсными и двухполюсными выключателями и ответим на некоторые распространенные вопросы.

Проще говоря, переключатель — это устройство, которое используется для управления потоком тока в электрической системе. Выключатели бывают двух типов: однополюсные и двухполюсные.

Также важно понимать разницу между полюсом и перекидным выключателем, так как однополюсные и двухполюсные выключатели могут иметь разное количество ходов, что меняет принцип их работы.

Что такое шест?

Полюс переключателя означает количество отдельных цепей, которыми может управлять переключатель. Однополюсные выключатели управляют только одной цепью, тогда как двухполюсные переключатели могут управлять двумя цепями. Таким образом, двухполюсный переключатель почти аналогичен двум однополюсным переключателям, управляемым одним и тем же переключателем.

В чем разница между шестом и броском?

«Полюс» означает количество цепей, которыми может управлять один переключатель за одно срабатывание переключателя. «Бросок» указывает количество точек контакта. Двумя наиболее распространенными типами являются однократный и двукратный выброс.

Это означает, что у вас может быть четыре основных типа конфигурации коммутатора, которые поясняются на схеме ниже.

Что такое однополюсные выключатели?

Однополюсные выключатели являются обычными простыми выключателями света. Они используются для управления одной цепью и предлагают функцию регулярного включения и выключения. Большинство переключателей в типичном доме, как правило, однополюсные, тогда как двухполюсные переключатели чаще встречаются в промышленных условиях.

Что такое двухполюсные выключатели?

Двухполюсный переключатель управляет двумя отдельными цепями. Эти типы переключателей позволяют безопасно изолировать приборы.

Двухполюсные выключатели также обычно используются для приборов с большой нагрузкой, таких как плиты и душевые. Провода, которые подают электричество к двухполюсным выключателям, как правило, больше, чем провода, которые питаются к однополюсным выключателям, поскольку двухполюсные выключатели часто используются для управления цепями 240 В. Кроме того, их можно использовать в качестве защитного отключения для бытового прибора.

Важно, чтобы вы проверили рейтинг вашего продукта, поскольку существуют различные типы двухполюсных выключателей. Двухполюсный переключатель на 20 А, скорее всего, подойдет только для небольших печей, тогда как для обычных духовок, вероятно, потребуется переключатель DP на 45 А.

Двухполюсные выключатели позволяют безопасно отключать электроприборы. Они, как правило, используются для приборов с тяжелыми нагрузками, таких как плиты и душевые кабины. Однако важно проверить рейтинг вашего продукта, поскольку существуют различные типы двухполюсных выключателей. Двухполюсный переключатель на 20 А, скорее всего, подойдет только для небольших печей, тогда как для обычных духовок, вероятно, потребуется переключатель DP на 45 А.

В каких случаях следует использовать двухполюсный выключатель?

Двухполюсные выключатели часто используются для приборов, требующих больших нагрузок. Например, плиты и душевые. Двухполюсные выключатели также можно использовать в качестве защитного отключения бытового прибора.

Еще одна причина для использования двухполюсного выключателя связана с правилами, согласно которым для определенных продуктов необходимо иметь местные средства изоляции. Таким образом, двухполюсный изолятор изолирует одну конкретную розетку, например, за холодильником.

Двухполюсные выключатели часто используются для приборов, требующих больших нагрузок. Например, плиты и душевые. Двухполюсные выключатели также можно использовать в качестве защитного отключения бытового прибора.

Если вы хотите купить розетки и выключатели, у нас есть два полезных руководства по выбору подходящих для вашего дома. Они включают в себя подходящую отделку выключателей и розеток к стилю дизайна интерьера, а также функции и выбор выключателей и розеток.

Если вы уже приняли решение, тогда вперед и просмотрите нашу коллекцию двухполюсных выключателей.

Что такое двухполюсная розетка?

Двухполюсная розетка переключает как фазу, так и нейтраль для обеспечения надежной изоляции подключенного к сети прибора.

Как работает двухполюсный выключатель?

Двухполюсный выключатель переключает как фазу, так и нейтраль для обеспечения надежной изоляции цепи нагрузки.

Сколько проводов может быть на однополюсном выключателе?

Теоретически у вас будет только 1-2 постоянных живых канала и 1+ срок загрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

Нужно ли заземлять однополюсный выключатель?

Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель изготовлена ​​из металла. Большинство пластиковых переключателей не нуждаются в заземлении, поскольку они относятся к классу 2.

Нужна ли мне двухполюсная или однополюсная розетка?

Несмотря на то, что однополюсная розетка, как правило, дешевле, всегда желательно, чтобы клиенты/электрики устанавливали двухполюсные розетки для более надежной изоляции подключенных приборов.

В чем разница между 2-полюсным и 3-полюсным выключателем?

Разница заключается просто в количестве переключаемых полюсов.

Безопасны ли однополюсные розетки?

Однополюсные розетки абсолютно легальны и безопасны для многих приборов, но безопаснее использовать двухполюсные розетки. Поэтому всегда лучше использовать двухполюсные розетки во всех ситуациях.

Связанные категории

Однополюсные и двухполюсные переключатели

Розничная торговля

2 минуты чтения

Кавита Манрал
|
2 июня 2021 г.
|

20721 просмотров

Когда вы думаете о перестройке дома или о новом проекте, вы все планируете; от умных жалюзи и новой электроники до стильных произведений искусства, которые дополнят весь интерьер. Однако мы часто склонны упускать из виду электрические выключатели . Эти переключатели различаются по стилю, отделке и функциональности. Хотя все они могут выглядеть одинаково снаружи, различные переключатели выглядят и функционируют по-разному внутри.

Обычно используемые в домашнем хозяйстве в качестве выключателей света , все электрические выключатели могут практически включать и выключать любое электронное устройство. Мы классифицируем переключатели как однополюсные (SP) или двухполюсные (DP) переключатели в зависимости от их рабочего механизма и функциональных возможностей.

Однополюсный переключатель (SP)

Переключатель SP — это самый простой переключатель общего назначения, который вы используете для управления светом или другим устройством из одного места. Эти переключатели имеют две винтовые клеммы латунного цвета, подключенные к горячим проводам источника питания. Одна клемма выполняет функцию входящего провода от источника питания, а другая – отходящего к светильнику. Большинство переключателей SP также имеют клемму заземления для подключения заземляющего провода цепи. Как правило, вы подключаете нейтральные провода к выключателям. Если в ящике есть нейтралы, вы присоединяетесь к ним, чтобы пройти через ящик, не касаясь переключателя.

Двухполюсный переключатель (DP)

Переключатель DP обычно используется в промышленности, но его также можно найти в определенных домашних системах электропроводки. Существенная разница между переключателем SP и переключателем DP заключается в том, что последний имеет четыре латунных контакта вместо двух, с дополнительной клеммой заземления, обычно не встречающейся в переключателях SP. Две клеммы позволяют подключить две пары проводов от сети 240 вольт. Переключатели DP обычно рассчитаны на 30 ампер, что позволяет им управлять питанием устройств и оборудования с более высокими требованиями.

Преимущества коммутатора DP по сравнению с коммутатором SP

Помимо двух пар проводов под напряжением, переключатель DP отличается от переключателя SP еще одним существенным отличием. Переключатели DP рассчитаны на более высокие токи. Более высокий рейтинг указывает на то, что переключатель DP имеет более крупные клеммы для регулировки более толстых проводов.

Хотя проводка в обоих переключателях практически одинакова, вы должны убедиться, что красный и черный провода находятся с двух сторон. Смешивание их может быть опасным или даже привести к неисправным переключателям.

Правильный выбор переключателя для ваших нужд

Стандартный переключатель SP отлично подходит для большинства общих приложений. Например, если вам нужен переключатель для включения света или вентилятора, лучше всего подойдет один переключатель. С другой стороны, для запуска устройств в двух местах вам понадобится коммутатор DP. Тем более, что для блока питания 120В нужен только переключатель SP. Напротив, если вы хотите управлять требовательным электрическим устройством, вам нужен переключатель DP.

Часто упускаемые из виду электрические переключатели являются важными компонентами вашей системы управления питанием. И когда мы говорим об эффективных устройствах управления энергопотреблением и питанием, переключатели Schneider Electric India выделяются на первый план.
