Реле давления воды: регулировка, настройка и устройство

Отрегулированное реле давления воды, за счёт насоса и гидроакамулятора сможет создать постоянный напор 1,5-3 атмосферы. Для того, чтобы реле работала нормально, его нужно настроить. Для самостоятельной отладки постоянного напора в системе водопровода, понадобиться изучить схему регулирования датчиков.

Содержание

  1. Назначение и устройство реле давления
  2. Разновидности
  3. Подключение реле давления воды
  4. Электрическая часть
  5. Подключение к водопроводу своими руками
  6. Регулировка реле давления воды
  7. Как определить пороги срабатывания реле
  8. Настройка реле давления для насоса или насосной станции
  9. Выводы и полезное видео по теме

Назначение и устройство реле давления

Важно: устанавливать реле давления нет смысла, если в системе отсутствует гидроаккумулятора или насос. Так же при установке необходимо знать, что реле ставят за насосом и перед накопительным гидроаккумулятором. Иногда оно устанавливается на сам насос, в том числе и на погружаемый.

Устройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

  • В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
  • Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
  • В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

  • В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

  • Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Рекомендуем к прочтению — эжектор

Подключение реле давления воды

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Важно предусмотреть подключение заземления, потому как прибор устанавливается на трубу с водой, может нести потенциальную опасность.

Устройство реле давления для насосной станции оборудовано:

  • разъемами фазы и нуля от источника питания;
  • такими же контактами от качающей станции;
  • заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

  • для удобства используется специальное устройство со штуцером на пять выводов;
  • применяются различные фитинги;
  • рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.


Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Выводы и полезное видео по теме

Для долгосрочной эксплуатации водопровода и полноценной функциональности сантехники необходимо отрегулированное давление в системе, что позволяет сделать регулировка реле давления воды. Тщательно подходите к выбору регулятора, он должен быть качественным!

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Дмитрий Белкин

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

  • Уплотнители резьбовых соединений водопроводных труб — выбираем лучший
  • Используем нить в качестве уплотнителя резьбовых соединений

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов

Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

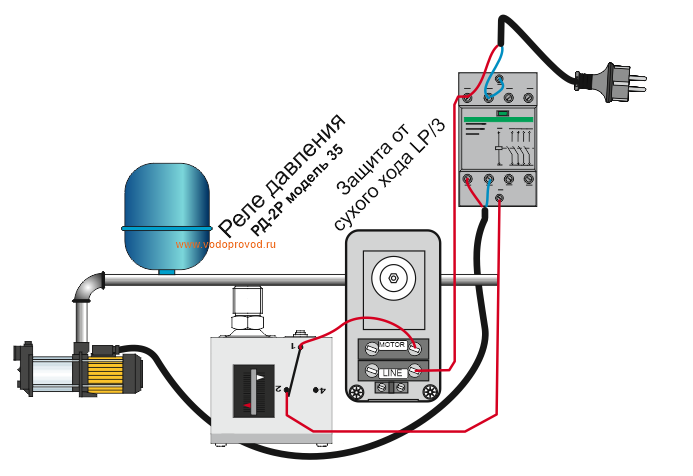

Электрическая схема реле давления

Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.

Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения

Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилы

Я выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз!

Важно!!!

Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину. Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Важно!

Есть специальная статья, которая посвящена именно регулировке реле давления! Обязательно почитайте! Там все разжевано!

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!
Дмитрий Белкин

Важные материалы по теме

  • Схема реле давления
  • Автоматическая насосная станция на основе центробежного всасывающего насоса

Статья создана 22.05.2012

Статья отредактирована 27.06.2014

Информация об авторских правах ©

Название:

Тип материала:

Автор:

Дата создания:

Дата изменения:

Постоянный адрес этой статьи:

Перепечатка этой статьи на других сайтах:

Цитирование статьи разрешено:

Копирайт на изображения:Все изображения, для которых специально не указан копирайт прямо под изображениями, являются моими собственными. Я разрешаю их использовать только в законных целях где угодно и кому угодно, но запрещаю их изменять каким-либо образом. Кроме того, я не разрешаю использовать изображения, которые изменены кем-то другим. Сравнить изображения и понять, изменено ли оно, можно сравнив его с изображением с этого сайта.

Если вам эта статья понравилась и хочется меня за нее отблагодарить, то вы всегда можете смело кинуть денег мне на мобильник
+7 916 418 5270

Правильное размещение реле давления Ограничители «подпрыгивают или телеграфируют» — Cycle Stop Valves, Inc

Многие инструкции и схемы по расположению реле давления при использовании одного или нескольких баков-дозаторов просто неверны. Размещение крана для реле давления в любом месте на основной линии является неправильным. Ниже приведены примеры размещения реле давления.

#1
Небольшая трубка, идущая к баку-дозатору от основного трубопровода, никогда не должна быть больше, чем изготовленный вход в бак. Большинство этих баков-дозаторов имеют впускное колено 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу диаметром 1 дюйм или 1 1/4 дюйма для подсоединения основной линии к баку-дозатору 1 1/4 дюйма. трубу большего диаметра на любом расстоянии, а затем перед баком переключитесь на трубу меньшего размера. Всегда имейте не менее 12 дюймов трубы от основной линии до бака. Установите кран реле давления на тройник на конце этого отрезка трубы как можно ближе к резервуару. Вы можете привинтить реле давления непосредственно к этому крану, или отрезок медной трубки или полилинии может соединить этот кран с реле или переключателями давления. Если используется несколько резервуаров, вы должны выбрать один из них и установить реле давления, как указано на этом резервуаре. Используемый резервуар всегда должен находиться в конце малой ватерлинии или вода не должна протекать мимо него или через него. Когда переключатель находится в этом месте, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления увидит разницу в давлении. Это устраняет гидравлический удар, который испытал бы переключатель, если бы он был подключен непосредственно к основной линии.

В магистрали наблюдаются значительные провалы и скачки давления при запуске или остановке насосов. Только скорость потока, проходящего через кран на главной линии, может вызвать турбулентные колебания давления. Это то, что заставляет насос гудеть, так как реле давления отключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как бак успеет слить воду. Это приводит к тому, что насос включается до того, как вода из бака будет использована. Демпфер давления не должен быть необходим. Размещение переключателя в правильном месте с баком-дозатором полностью устранит удар.

#2
Более крупные системы, которые никогда не достигают состояния нулевого расхода, называются «постоянными требованиями». Поскольку небольшой насос будет работать непрерывно, может потребоваться очень маленький напорный бак. При использовании запорного клапана цикла системы можно настроить таким образом, чтобы самый маленький насос в системе работал непрерывно. Потребность есть всегда, поэтому запорный клапан на маленьком насосе поддерживает постоянное давление. В этой ситуации даже не требуется реле давления для небольшого насоса. Небольшой предохранительный клапан в целях безопасности установлен для сброса минимального расхода из небольшого насоса, если потребность падает до нулевого расхода, а давление когда-либо превышало настройку стопорного клапана цикла.

Реле давления на основных насосах по-прежнему нуждаются в подушке. В этих больших системах, где нет необходимости в гидроаккумуляторе. Крошечный резервуар-дозатор объемом от 1/4 до 1/2 галлона можно использовать в качестве амортизатора. Соедините этот резервуар с реле давления, затем используйте маленькую линию для подключения к крану основной линии. Небольшая линия может иметь диаметр 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничительное устройство, такое как игольчатый клапан. Управление объемом потока в этот небольшой резервуар и из него с помощью переключателей давления осуществляется с помощью механического таймера. Это дает несколько секунд между различными давлениями реле давления, даже если давление в магистрали быстро меняется. Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

#3
Некоторые напорные баки баллонного типа могут иметь слишком маленькое отверстие. Это происходит, когда есть колено или впускное отверстие на 1 дюйм или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях бак не может принимать воду так быстро, как подается линия 1 дюйм или 1 1/4 дюйма, что приводит к дребезгу реле давления. Мы не рекомендуем использовать баки с такими маленькими отверстиями. Тем не менее, вы можете заставить его работать следующим образом. Подсоедините к входному колену бака ниппель того же размера, что и соединение бака. Прямо на краю резервуара подсоедините тройник того же размера, что и входное соединение резервуара. Уменьшите верхнюю часть этого тройника до 1/4 дюйма и поместите реле давления прямо на верхнюю часть тройника. Вы можете использовать длинную медную или полиэтиленовую трубку для подключения реле давления, если хотите повесить переключатель на стене или в другом месте. .Однако медная или полипропиленовая трубка должна ощущать давление от тройника сразу за баком.Для подсоединения этого тройника к магистрали используйте трубу меньшего диаметра, чем фактическое отверстие внутри бака.Это означает, что вам может понадобиться использовать Труба 3/4″ от тройника 1″ или 1 1/4″ с реле давления до магистрали.

#4
Большие гидропневматические баки уже много лет используются с реле давления на насосных станциях. Установка реле давления сверху или со стороны воздуха этих гидробаков является нормой. Размещение реле давления на воздушной стороне бака исключает любую возможность гидравлического удара по реле давления. В более новых системах, использующих баки баллонного типа, такая возможность редко имеется. При использовании баков-дозаторов размещение реле давления на воздушной стороне бака-дозатора может создать проблемы.

Мембрана реле давления не позволяет легко проходить молекулам воды. Однако молекулы воздуха намного меньше и проходят через большинство материалов. Когда реле давления установлено на воздушной стороне бака баллонного типа, в конечном итоге весь воздух выйдет из бака через реле давления. Возникает ситуация заболачивания, и насосная система выходит из строя.
