Как правильно подключить светодиодный прожектор . Электропара
Светодиодные прожекторы набирают популярность, ведь они
экономят огромное количество электроэнергии. Установку таких приборов следует
доверить профессионалу, но при необходимости можно подключить и самостоятельно.
Помните о важных правилах работы с электрическим оборудованием:
Для подключения светодиодного прожектора понадобится крестовая
отвертка, острый нож для зачистки проводов, бокорезы и трехжильный кабель
круглого сечения диаметром 7 мм. Отверните четыре винта на задней крышке
прибора, где расположена клеммная колодка. Открутите гермоввод (гайка ввода с
резиновым сальником для вывода проводов) и вытащите сальник. Зачищенные провода
протяните через через гермоотвод в клеммную колодку. Немного открутите плоской
отверткой расположенные внутри клеммы, затем вставьте в них провода: коричневый к
заземлению (E), красный
к фазе (L), синий к
нейтраль (N). Затяните
клеммы.
Важно помнить о герметичности светодиодного прожектора. По
всему периметру крышки клеммной колодки протянута специальная резинка для
защиты, при подключении светодиодного прожектора важно осматривать ее на
отсутствие повреждений. Резиновый сальник должен плотно облегать подключенный
кабель. Соберите клеммную коробку и затяните ее крышку винтами.
Установка прожектора
Место установки прожектора может быть на столбе, полотке,
стенах, даже на полу, главное – ровная поверхность. Вам потребуется кронштейн с
тремя отверстиями, который закрепляется на опоре при помощи крепежных
элементов.
Для ослабления угла освещения нужно немного ослабить боковые
винты прожектора, развернуть прожектор и затянуть винты. При установке следует
соблюдать минимальное расстояние в 25 см до окружающих предметов.

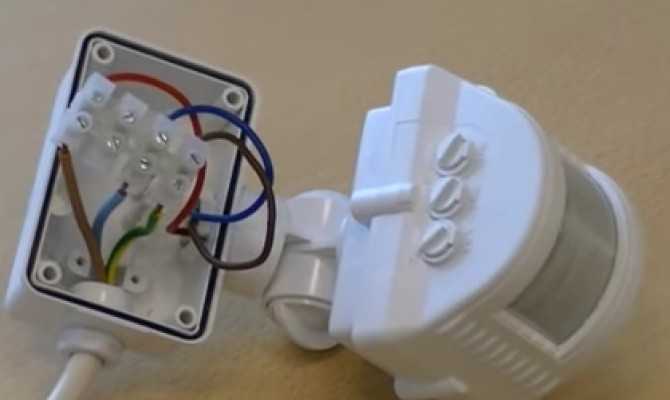

Прожектор с датчиком движения
В условиях всеобщей экономии электроэнергии прожекторы с
датчиком движения набирают популярность среди покупателей. Они включаются при
наличии движения в секторе обзора, помогая сократить затраты на электричество.
Главный вопрос, возникающий при монтаже таких прожекторов –
выбор участка, который будет освещен, его площадь зависит от высоты установки.
При стандартной высоте 2,5 м это около 12 метров. Подключение прожектора с
датчиком движения требует составления специальной схемы, в ней обозначены
требующие освещения места, точки монтажа опорных кронштейнов, оптимальные
способы подхода к сети. Выбирается ровная поверхность, на которую происходит
монтаж.
Эксплуатация
Светодиодные прожекторы нельзя разбирать. Основной уход за
этими приборами сводится к очистке корпуса и внешнему осмотру на наличие
повреждений. Если прожектор начала мигать, отключите его от сети и замените на
новый. Ремонтировать их нельзя.
Эксплуатируйте светодиодные прожекторы вдали от сильных
тепловых излучений, избегайте места установки с сильной вибрацией. Для очистки
не следует пользоваться агрессивными химическими средствами. Абразивные порошки
и пасты могут повредить корпус или стекло прибора, следует использовать жидкие
моющие средства.
Как подключить светодиодный прожектор с тремя проводами
Для освещения больших территорий в течение многих лет использовались лампы накаливания, позже они были заменены ртутными и галогенными, но в настоящее время основным источником света являются светодиоды.
Такие светильники устанавливаются не только вместо больших прожекторов. Благодаря небольшим размерам они применятся во дворах, для подсветки витрин и даже в качестве светильников местного освещения.
Зная, как подключить светодиодный прожектор, произвести монтаж такого устройства может любой домашний мастер.
Устройство и принцип действия светодиодного прожектора
Принцип работы этого аппарата аналогичен светодиодным лампам. Источником света является светодиодная матрица — печатная плата с установленными на ней светодиодами. Для управления этими элементами используется плата управления или драйвер.
Он стабилизирует ток, протекающий через светодиоды, независимо от величины напряжения сети. Отличия между лампой и прожектором заключаются в особенностях конструкции.
Это самодостаточный источник света, который подключается непосредственно к сети и не нуждается для этого в светильнике или люстре. В зависимости от назначения прожектор может подключаться к датчику движения, фотореле, таймеру и другим элементам автоматики
Светодиодный прожектор состоит из следующих элементов:
- Светодиодная матрица. Является источником света и определяет габариты устройства. Может иметь различную цветовую температуру и мощность. У самых маленьких аппаратов она составляет 10 Вт.
- Отражатель. Направляет световой поток и ограничивает угол рассеивания, в зависимости от конструкции, в диапазоне 90-120°. Существуют модели без отражателя, с углом рассеивания 180°.
- Корпус. Изготавливается из металла и служит для крепления аппарата и отвода тепла от электронных элементов. Провод из корпуса выходит через герметичную муфту.
- Провод. Для подключения прожектора используется отрезок трёхжильного кабеля, один конец которого соединён с платой, а второй подключается к сети.
Вся конструкция закрывается стеклом, которое приклеивается при помощи герметика и является неразборной. Таким образом, при выходе прожектора из строя, необходимо заменить всё изделие.
Схемы подключения
Схема подключения светодиодного прожектора аналогична схеме обычного светильника. Фаза подаётся на выключатель, после чего идёт к коричневому проводнику в выходящем из прожектора кабеле.
Синий провод в этом кабеле подключается к нейтрали сети. Третий жёлто-зелёный провод используется для заземления корпуса аппарата и в двухжильной сети его можно обрезать или просто не подключать.
Информация! Аппараты большой мощности вместо выходящего кабеля могут иметь клеммник, контакты которого маркируются L — фаза, N — нейтраль и РЕ — заземление. Оно так же может обозначаться знаком заземления. |
Управление светильником может осуществляться не только выключателем. Прожектора уличного или охранного освещения могут подключаться к датчику движения или фотореле, которое включает свет только в тёмное время суток.
В этом случае коричневый провод, выходящий из прожектора, соединяется с выходной клеммой датчика.
Последовательность работ
Подключение прожектора к сети производится в определенной последовательности, обеспечивающей длительную безаварийную работу аппарата:
- 1. разделать и зачистить концы подходящего кабеля;
- 2. в монтажной коробке установить клеммник;
- 3. завести кабель в коробку и подключить его;
- 4. при необходимости разделать и зачистить концы кабеля, выходящего из прожектора;
- 5. установить светильник на место;
- 6. завести кабель в коробку и присоединить его с другой стороны клеммника.
Соединение проводов необходимо производить соответственно цветовой маркировке изоляции — коричневый фаза, синий ноль, желто-зелёный заземление.
Совет! Вместо клеммника можно использовать самозажимные клеммы WAGO. При этом для каждого соединения необходим отдельный клеммник. |
Подключение к сети 220 Вольт
Напряжение в сети может быть опасным для здоровья и жизни человека, поэтому перед тем, как подключить светодиодный прожектор, необходимо отключить питание линии. Для этого нужно выключить соответствующий автомат или вводной автоматический выключатель.
При уверенности, что при монтаже было выполнено правило «фаза через выключатель» можно отключить только его, но в этом лучше убедиться путём проверки наличия напряжения на клеммах выключателя при помощи индикаторной отвёртки.
При этом во включенном положении устройства индикатор должен показывать напряжение на обоих контактах, а в отключенном только на одном. В противном случае перед монтажом прожектора необходимо отключить автомат.
Как подключить светодиодный прожектор с тремя проводами
В отличие от обычной люстры или настольной лампы в пластиковом корпусе для подключения светодиодного прожектора необходимы три провода — фаза, нейтраль и заземление.
Подключение следует производить согласно правилам цветовой маркировки изоляции — коричневый и синий питание, а третий проводник служит для заземления корпуса аппарата и имеет жёлто-зелёную окраску.
Требования к защитному заземлению светильников изложены в ПУЭ п.п.6.1.41 и 6.1.42. Существует два варианта подключения прожекторов к сети.
При помощи клеммника
Этот способ используется для подачи питания на стационарные аппараты, даже если они находятся на подвижных конструкциях, особенно в тех случаях, если на ней находятся несколько прожекторов.
В этом случае клеммная коробка устанавливается на передвижное основание, а штепсельный разъём подключается к общему кабелю, отходящему от клеммника.

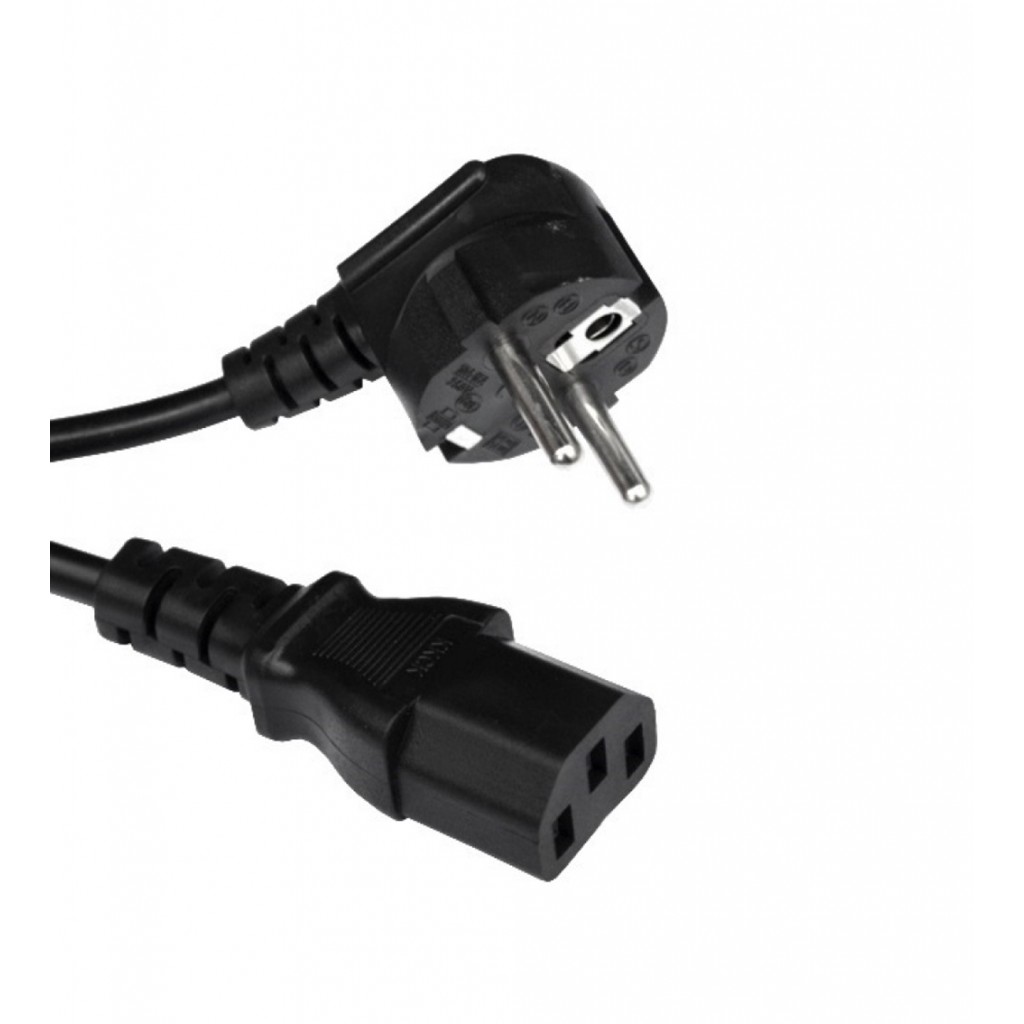

При помощи вилки и розетки
При этом к проводу, выходящему из прожектора, присоединяется вилка с заземляющим контактом, которую можно включить в обычную розетку, находящуюся вблизи от места установки светильника.
Этот метод предназначен для подключения переносных источников света, которые могут использоваться в различных местах или устанавливаться временно.
Совет! При недостаточной длине отходящих проводов к ним можно при помощи пайки присоединить дополнительный кабель с последующей изоляцией места соединения термоусадочной трубкой. |
Куда девать третий провод
Из светодиодного прожектора выходит трёхжильный кабель, изоляция каждой из жил которого окрашена в разные цвета.
Коричневый и синий необходимы для подачи питания на электрическую схему аппарат, а жёлто-зелёный соединён с корпусом и используется для заземления. Его использование предписывается ПУЭ п.7.1.36.
Особенности подключения заземления к прожектору указаны в следующих пунктах ПУЭ:
- 6.1.38. Заземляющий проводник соединяется с корпусом при помощи болтового соединения. В том случае, если подключение производится выходящим из светильника трёхжильным кабелем, используется отдельная заземляющая жила.
- 6.1.41. При отсутствии отдельного заземляющего проводника и установке светильника на заземлённой конструкции между этими элементами должен быть надёжный контакт. При отсутствии такого контакта его необходимо выполнить при помощи специально изготовленной перемычки, сечением не ниже основного кабеля.
- 6.1.45. При монтаже светильников под открытым небом необходимо заземлять не только светильники, но и металлоконструкции, на которых они установлены. Для этого используется отдельный проводник РЕ в сетях TN-S и провод PEN в сетях TN-C-S.
Таким образом, корпус светильника необходимо подключать к контуру заземления при помощи заземляющей жёлто-зелёной жилы в выходящем кабеле.
При подключении аппарата к двухпроводной электропроводке и перед тем, как подключить уличный прожектор на заземлённых металлоконструкциях этот проводник подключается к основанию или обрезается в месте выхода провода из общей оболочки.
Вывод
На смену старым прожекторам с лампами накаливания приходят светодиодные светильники. Благодаря низкому потребляемому току эти источники света используются не только для освещения больших территорий, но и в качестве местного освещения.
Зная, как подключить светодиодный прожектор, его может установить любой мастер, имеющий минимальные навыки работы в электрических сетях. Это можно сделать при помощи обычной вилки или подключив выходящий из аппарата кабель к клеммнику.
