Грамотно организованная схема подключения проходного выключателя с 2х мест позволяет создать систему управления освещением из разных точек вашей квартиры или частного дома. Привычные для всех модели выключателя, которые традиционно устанавливаются в каждой квартире, способны включать или отключать освещение из одного места.

Одна из проблем, которые возникают при проживании в больших домах или квартирах, невозможность управлять освещением длинного коридора или лестницы из двух мест одновременно.

К примеру, вы поднимаетесь по лестнице с тяжелыми сумками. Естественно, что лучше всего делать это при ярком освещении, а не в темноте. В таком случае для организации питания ламп можно использовать выключатель с датчиками на фотоэлементах, но они отключаются через четко определенное время, за которое вы можете не успеть подняться по лестнице и будете вынуждены продолжать свой путь на ощупь. Выход из данной ситуации один — создать управление освещением так, чтобы его можно было включить внизу, а выключить вверху лестницы. Такое действие трудно осуществить с помощью обычных выключателей, поэтому для решения этого вопроса используют двойной выключатель, который называют еще проходным.

Особенности использования проходных выключателей

Устройства данного типа часто используют для независимого управления освещением из нескольких мест одновременно. Такой способ контроля питания ламп не только практичен, но и позволяет уменьшить расход электроэнергии. Проходные выключатели подходят для систем освещения больших частных домов, длинных коридоров, лестниц и лестничных площадок, а также обычных квартир.

Еще один случай удачного использования проходных включателей — подключение с их помощью садового освещения. Используют устройства такого типа и в гаражах, подвалах с несколькими входами и выходами. В таком случае удобнее всего будет разместить по одному переключателю возле каждой двери, что даст возможность легко и быстро включить освещение в помещении и так же быстро его выключить.

Проходной выключатель правильнее было бы называть переключателем, ведь он совершает «перебрасывание» одного контакта на другой.

Общий вид схемы подключения проходного выключателя с 2х мест

Для осуществления схемы проходных выключателей вам понадобится несколько основных элементов, которые можно приобрести в любом строительном магазине:

  • два переключателя;
  • 3-жильный кабель, который предварительно прокладывается к месту подключения;
  • соединительная коробка.

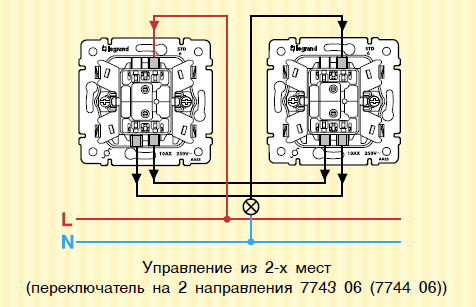

Самая простая схема подключения двух проходных переключателей указана на рис. 1. Как можно из нее определить, нулевой провод идет от щитка до распределительной коробки, где соединяется с нулем, идущим к лампе. Переключатели соединяются между собой трехжильным кабелем через коробку. Фаза к ним и от них к лампе подключается одножильным проводом. Если вы подключаете не два, а три и больше устройств управления освещением, то количество жил в проводе увеличивают до 4-х, 5-ти и больше, в зависимости от количества выключателей.

Двойной проходной выключатель не сложен в установке, но требует внимательного отношения к последовательности подключения проводов. Каждая модель устройств управления имеет свои особенности монтажа, но в общих чертах она совпадает с описанной выше.

Яркий пример использования проходного выключателя показан на рис. 2. Здесь мы видим, что в квартире есть длинный коридор, который освещается двумя лампами. Заходя в дом, включение света производится с помощью переключателя, который находится на стене коридора. Когда вы оказываетесь возле спальни или кухни, удобнее всего будет погасить свет при помощи второго проходного выключателя, так как не имеет смысла возвращаться в коридор, а затем в полной темноте идти в спальню. Таким образом, двойной проходной выключатель позволяет не только экономить электроэнергию, но и установить комфортное освещение, управлять которым возможно из двух мест одновременно.

Второй пример не менее удачного использования данной системы управления освещением заключается в подключении проходного выключателя в спальне. В данном случае первый элемент управления устанавливают на привычном месте — стене возле двери, а второй — у изголовья кровати. Схема подключения осуществляется по такому же принципу, как и в коридоре, и дает возможность выключать или включать свет, не вставая при этом с кровати.

Выбор модели выключателя и его монтаж

Современные магазины бытовой электроники предлагают широкий ассортимент переходных выключателей. Независимо от модели, схема подключения у них похожа, хотя могут быть некоторые нюансы, которые детально описываются производителем в инструкции. Выключатель может иметь от одной до трех клавиш, в зависимости от особенностей системы освещения вашего дома.

Монтаж системы из двух выключателей проще всего рассмотреть на примере устройств от самого популярного производителя — французской фирмы Legrand. Схема включения данных устройств в сеть показана на рис. 3. На ней можно увидеть, что два контакта, которые находятся внизу каждого выключателя, соединяются двумя проводами с соответствующими им контактами на втором устройстве. Осуществляется это заведением двухжильного провода в распределительную коробку, в которой они попарно скручиваются или спаиваются.

После этого к верхнему правому контакту первого проходного устройства подключается одинарный провод фазы, а с соответствующего (верхнего правого) контакта второго выключателя — уходит к осветительному прибору. Также к лампе подключается ноль.

Следует отметить, что подведение провода к переключателям, между ними и к осветительным приборам, должно осуществляться в соответствии с нормами прокладки электрических сетей в квартирах. Монтаж проводки следует производить посредством штроб или прокладки кабелей в специальных защитных гофрах либо металлических бронерукавах.

Для упрощения процесса монтажа всей системы рекомендуется использовать провода с различной цветовой маркировкой. Это позволит избежать путаницы при установке и облегчит операции при возможном ремонте системы, ведь количество проводов довольно большое, возрастает при увеличении количества задействованных устройств и может сбить с толку неопытного монтажника.

Выбор сечения и обмотки подключаемых к системе проводов — один из важных шагов на пути к построению системы освещения, которая будет работать долго и без проблем. Особое внимание следует обратить на материал обмотки в том случае, если вы подключаете осветительные приборы на улице или во влажном подвале. В данной ситуации следует отдавать предпочтение влагозащищенным проводам, так как только они обладают нужным сопротивлением к коррозии.

Монтаж проводки следует проводить в защитной гофре

Преимущества использования проходного переключателя

Несмотря на некоторую сложность при монтаже, данный тип устройств обладает несомненными преимуществами перед обычными выключателями:

  • схема включения устройств позволяет провести освещение территории таким образом, чтобы была возможность управлять им с любой точки;
  • проходные переключатели значительно экономят электроэнергию, ведь вы будете иметь возможность быстро выключить питание лампы с любой точки дома, не возвращаясь назад к первому прибору управления.

Следует упомянуть о недостатках такой системы: ее создание довольно сложно для новичков в этом деле, в таком случае проще и быстрее будет смонтировать электропитание осветительных приборов при помощи импульсных реле.



Количество проводов, задействованных при монтаже, возрастает с увеличением количества переключателей. В данном случае рассмотрена самая простая схема на 2 выключателя. Она требует монтажа трехжильного кабеля, тогда как 3 устройства соединяют между собой 4-жильным проводом, а для 4 переключателей нужно будет уже 5 проводов.

С помощью системы проходных переключателей возможно подключение осветительных приборов разного типа, как обычных ламп накаливания, так и галогенных и диодных осветителей, а также другой электрической техники, например обогревателей.

Схема подключения проходного выключателя, видео инструкция

Главная »

Автор Admin На чтение 3 мин. Просмотров 43 Опубликовано

Содержание

  1. Содержание
  2. Схема подключения проходного выключателя
  3. Видео подключения

Содержание

  1. Схема подключения проходного выключателя
  2. Видео подключения

В современном мире мы все чаще стремимся всеми доступными и не очень способами облегчить свою рутинную жизнь. В этом может помочь даже такая незначительная процедура, как подключение проходного выключателя в доме. На самом деле она далеко не так сложна, как это могло бы показаться на первый взгляд и не требует специальных усилий. Прежде всего, стоит сказать, что же такое проходной выключатель, и зачем, собственно, его устанавливать.

Наиболее актуальны такие простые в своем использовании экземпляры в частных домах или на дачах, так как позволяют подсоединить один источник света сразу к двум выключателям. То есть появляется возможность включать и выключать светильник (или даже несколько сразу) из двух точек. Также можно встретить такие названия, как дублирующий и перекидной, которые применяют к этому же типу переключателя.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения

[youtube]https://youtu.be/_MMEf8KQYLM[/youtube]
