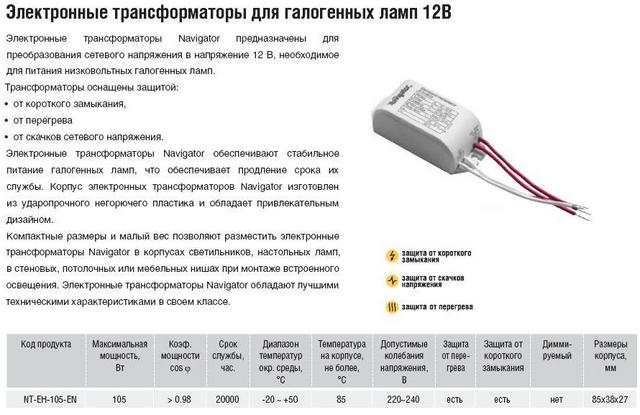

Как подключить правильно трансформатор: Как подключить понижающий трансформатор 220 36 или 12 Вольт

Подключение трансформатора тока: инструкция + фото

Содержание

• 1 Определяем трансформатор
• 2 Определяем обмотку
• 3 Подключение трансформатора напряжения
• 4 Подключение трансформатора тока

Представьте себе, что у вас оказался трансформатор. Вы о нем совершенно ничего не знаете. Именно поэтому мы поместили эту статью, в которой расскажем, как подключить трансформатор. Подключение трансформатора – это достаточно сложный процесс, который выполнять должны только профессионалы. Здесь вы узнаете, какие операции необходимо проделать перед подключением трансформатора.

Для начала вам необходимо знать, что собою представляет это устройство. Трансформатор – это достаточно сложное устройство, которое необходимо для того, чтобы преобразовывать напряжение. Обычно он имеет две или более обмоток. По назначению эти устройства могут быть как понижающими, так и повышающими.
Существуют также и автотрансформаторы. Основной их особенностью считается то, что первичная и вторичная обмотка должна подключаться вместе. Их особенность заключается в том, что они преобразовывают величину тока. Обычно их используют для подключения контрольно-измерительных приборов.

Определяем трансформатор

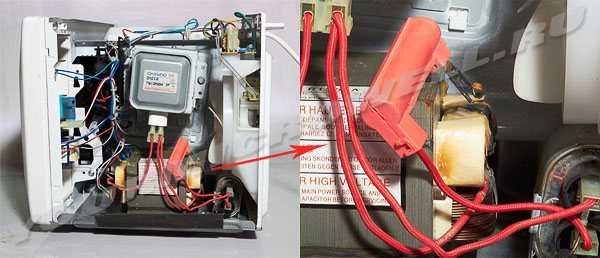

Например, если у вас имеется трансформатор, но вы не знаете какой именно тогда вам следует знать, на что нужно обратить внимание? Для того чтобы определить что это за устройство необходимо посмотреть на количество выводов обмоток. Трехфазные устройства могут иметь 4 вывода, а однофазные трансформаторы два вывода. Если устройство вы желаете использовать в квартире, тогда вам подойдет однофазный трансформатор. Подключение трехфазного трансформатора осуществляется только на предприятиях.

После этого вам необходимо определить тип трансформатора. Основной особенностью этого трансформатора считается мощный проводник вокруг, которого располагается обмотка. К особенности автотрансформаторов относятся небольшие габариты и наличие регулятора. В быту эти трансформаторы встретить можно достаточно редко.

Определяем обмотку

Для того чтобы определить обмотку вам необходимо использовать мультиметр. Если трансформатор будет понижающим, тогда сопротивление в первичной обмотке будет больше чем у вторичной. Обычно размер первичной обмотки немного больше чем во вторичной. Если трансформатор содержит в себе несколько обмоток, тогда необходимо измерить сопротивление каждой из них.

Подключение трансформатора напряжения

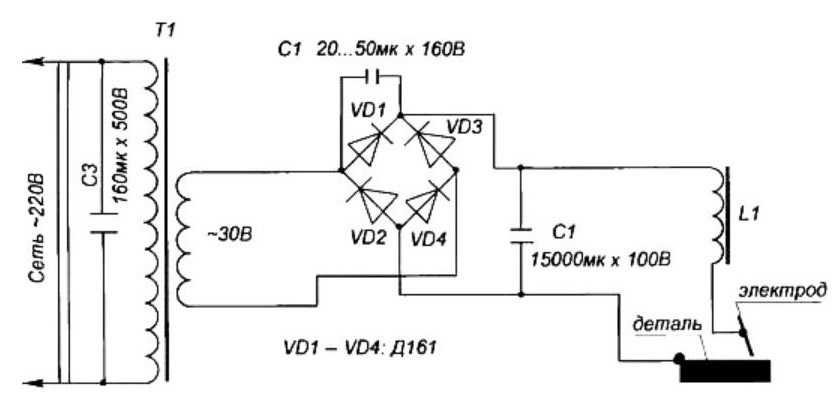

Сейчас мы вам расскажем, как подключить понижающий трансформатор. Для начала вам необходимо определить, какой параметр тока необходим потребителю. Для бытовых приборов необходим постоянный ток. В электрической сети обычно течет переменный ток и поэтому вам потребуется выпрямитель. В зависимости от вашего прибора вторичную обмотку необходимо подключить через выпрямитель. Перед тем как подключать трансформатор вам необходимо узнать как сделать трансформатор своими руками. Первичная обмотка будет подключаться прямо в сеть.

Подключение трансформатора тока

Как мы уже говорили в этой статье, трансформаторы тока должны применяться вместе с измерительными приборами. Тороидальный трансформатор подключается точно так. Подключение трансформатора предполагает в себе подключение первичной и вторичной обмотки. Первичную обмотку необходимо подключать в цепь, а вторичную обмотку к измерительным приборам. Помните, что вторичная обмотка всегда должна иметь низкую нагрузку.

Схемы подключения трансформаторов напряжения

Общие сведения

Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.

Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение  может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.

Это очень удобно для унификации приборов управления. Если делать измерительные приборы и приборы управления, а это в основном реле, на высокое напряжение, то они, во-первых, будут очень большими, а во-вторых, очень опасными в обслуживании.

Коэффициент трансформации указан на самом трансформаторе и может выглядеть как К_u = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.

Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.

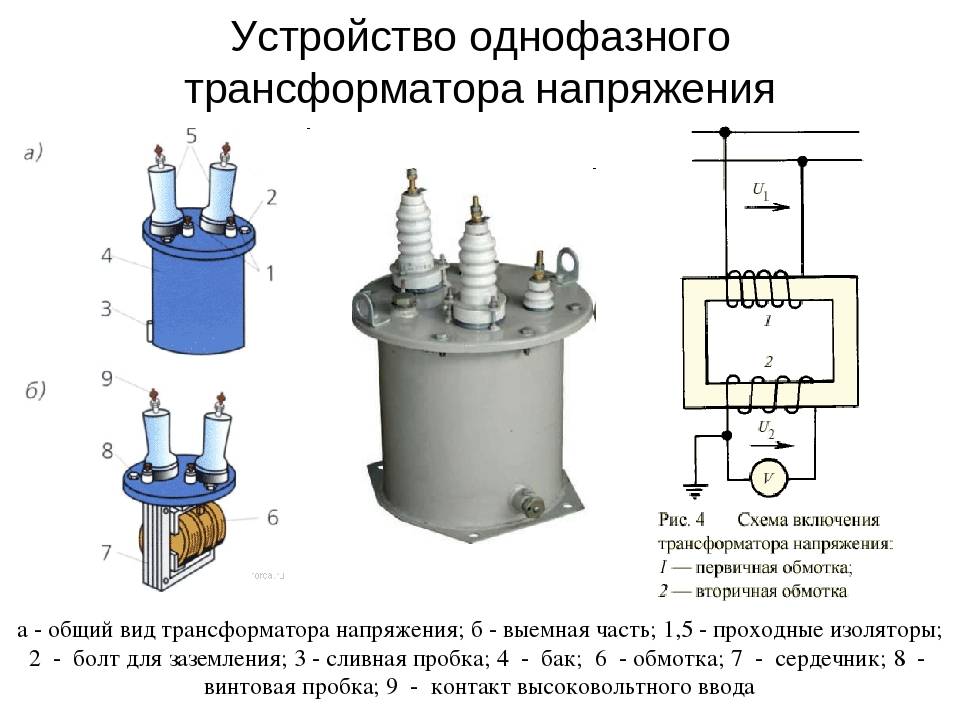

Устройство трансформаторов напряжения

Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.

В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения. Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.

К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.

Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.

Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.

На схемах он обозначается как:

Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе. Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.

Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая а_д — начало обмотки, х_д — конец обмотки.

Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.

Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.

Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.

Схемы соединений обмоток трансформаторов напряжения

Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.

При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.

Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.

В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».

Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».

При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений. При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 0₁ и 0₂, поскольку при нормальных условиях работы между этими точками нет напряжения.

Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть. При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.

Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.

Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Параллельные трансформаторы – Руководство электрика по однофазным трансформаторам

Основной корпус

Может наступить момент, когда ваш трансформатор приблизится к полной нагрузке. На данный момент у вас есть два варианта.

1. Замените трансформатор на более мощный.

2. Параллель в новом трансформаторе.

Иногда более практично подключить новый трансформатор параллельно, так как время простоя в работе минимально.

Три правила и истина (для распараллеливания)

Перед параллельным подключением трансформаторов необходимо выполнить три условия.

1. Трансформаторы должны иметь одинаковое первичное и вторичное напряжение.

Если номинальное напряжение трансформаторов неодинаково, большие блуждающие токи будут протекать как в первичной, так и во вторичной обмотках. Циркуляционные токи — это токи, протекающие между двумя трансформаторами, но не через нагрузки. Меньший трансформатор будет работать как нагрузка на больший трансформатор. Из-за низкого сопротивления обмотки трансформатора циркулирующие токи могут оказаться довольно большими и опасными.

Несмотря на то, что напряжения, индуцируемые во вторичных обмотках трансформаторов, являются переменными, в каждой из вторичных обмоток текут одни и те же циркулирующие токи. Любой ток, протекающий во вторичной обмотке трансформатора, должен быть согласован с током в первичной обмотке, чтобы в первичных обмотках создавалось надлежащее CEMF. Ток в первичной обмотке равен току вторичной обмотки, деленному на коэффициент витков. Это означает, что циркулирующие токи, пропорциональные токам во вторичных обмотках, также будут протекать в первичных обмотках.

2. При подключении необходимо соблюдать полярность клемм трансформаторов.

Это по-прежнему позволяет параллельно подключать трансформатор с вычитающей полярностью к трансформатору с аддитивной полярностью, если убедиться, что соединительные клеммы имеют одинаковую мгновенную полярность.

Рисунок 10. Циркуляционные токи

• Можно заменить вторичные обмотки трансформатора батареями, чтобы проанализировать, что произойдет, если не соблюдать правильную полярность. На рис. 11 показаны две батареи с одинаковым напряжением, подключенные друг к другу  неправильно  параллельно. Аккумуляторы действуют так, как будто они соединены последовательно друг с другом, и только сопротивление самих обмоток будет ограничивать ток.

• Этот ток будет довольно большим и скорее всего превысит номиналы обмоток и сгорит трансформатор.

Опять же, любой ток, протекающий во вторичной обмотке трансформатора, должен быть согласован с током в первичной обмотке, чтобы в первичных обмотках создавалось надлежащее CEMF. Ток в первичной обмотке равен току вторичной обмотки, деленному на коэффициент витков.

Вы должны убедиться, что мгновенная полярность всех клемм, соединенных вместе, всегда одинакова.

3. Все трансформаторы должны иметь одинаковый процент импеданса.

Подробнее об этом мы поговорим позже. Использование одного и того же импеданса в процентах важно для обеспечения того, чтобы трансформаторы распределяли нагрузку в соответствии со своими возможностями. Например, при условии, что они имеют одинаковый процент импеданса, трансформаторы на 100 кВА и 25 кВА могут быть соединены параллельно, так что трансформатор на 100 кВА всегда будет нести в четыре раза большую нагрузку, чем трансформатор на 25 кВА.

При нагрузке трансформатора напряжение на его клеммах изменяется из-за падения IZ (линейные потери) в обмотках. Полное сопротивление в процентах — это просто выражение полного сопротивления трансформатора в процентах от номинального полного сопротивления трансформатора при полной нагрузке. Если трансформаторы имеют одинаковые процентные импедансы, то их напряжения на клеммах равны, если трансформаторы несут равный процент их токов полной нагрузки. Это гарантирует, что трансформаторы распределяют нагрузку в соответствии со своими индивидуальными способностями.

Рассмотрим упомянутые ранее трансформаторы на 100 кВА и 25 кВА. Если эти два трансформатора имеют одинаковый процент импеданса, то вместе они способны питать нагрузку 125 кВА без превышения номинальной мощности любого трансформатора.

Однако, если два трансформатора имеют разное сопротивление в процентах, то тот, у которого сопротивление в процентах меньше, будет перегружен до того, как значение импеданса достигнет 125 кВА.

Рис. 11. Полярность линии

Соблюдение полярности при параллельном подключении трансформаторов

Возможно параллельное соединение трансформаторов разной полярности. Вы должны помнить, что вы совмещаете полярности. Ранее мы узнали, что h2 и X1 всегда имеют одинаковую полярность, поэтому очень важно обращать особое внимание на полярность трансформаторов.

При разработке чертежей трансформатора необходимо соблюдать следующую последовательность:

1. Вы определяете полярность линии питания.
2. Полярность линии питания определяет первичную полярность трансформатора.
3. Первичная полярность определяет вторичную полярность трансформатора.
4. При подключении убедитесь, что минусы соединены вместе, а плюсы соединены вместе.

Видео предупреждение!

В видео ниже показано, как правильно соединить параллельные обмотки.

Проверка напряжения замыкания

Рис. 12. Проверка замыкания переменного тока

• Если соблюдена правильная полярность, вольтметр должен показывать нулевое напряжение.

• Если цепь неправильно подключена, вы увидите, как суммируются два напряжения. Это вызовет большие циркулирующие токи и каблазальфлам!

На рисунке 12 две батареи соединены параллельно с  соблюдением полярности,  и с вольтметром, установленным вместо последнего соединения. Напряжение замыкания, измеренное вольтметром, должно быть равно нулю.

Если вы проследите схему, вы увидите, что когда батареи правильно подключены, они последовательно, напротив. (То есть два напряжения противоположны друг другу.)

На рисунке 6 две батареи соединены параллельно с  неправильной полярностью и с вольтметром, установленным вместо последнего соединения, как и раньше. Теперь он измеряет напряжение закрытия как удвоенное напряжение батареи. Если вы проследите схему, вы увидите, что когда батареи неправильно подключены, они соединены последовательно, что помогает. (То есть два напряжения суммируются.)

Рис. 13. Тест замыкания переменного тока хорошо

На Рис. 13 показан вольтметр, используемый для проверки напряжения замыкания на двух параллельно включенных трансформаторах. Мгновенная полярность первичной шины изображена как две батареи, чтобы мы могли лучше представить взаимосвязь между двумя обмотками. Начав с одной стороны счетчика и перейдя на другую сторону, мы можем рассчитать, что счетчик будет показывать ноль вольт и его можно будет безопасно подключить.

Рисунок 14. Проверка замыкания переменного тока kablazalflam

На рисунке 14 показан вольтметр, используемый для проверки напряжения замыкания на двух трансформаторах, которые неправильно соединены параллельно. Теперь вольтметр показывает удвоенное вторичное напряжение. В этом случае не , а не снимите вольтметр и выполните окончательные соединения, иначе вы можете столкнуться с каблазальфламом. Вместо этого вы должны исправить неправильное подключение и повторить тест.

Видео предупреждение!

В приведенном ниже видео показано, как правильно использовать тест замыкания напряжения.

Атрибуция

Видео о параллельных трансформаторах (полярность) от The Electric Academy находится под лицензией Creative Commons Attribution.

Видео испытаний замыкания вольтметра, снятое The Electric Academy, находится под лицензией Creative Commons Attribution.

Как подключить трансформатор (последовательное или параллельное) -…

Опубликовано 10 февраля 2020 г.

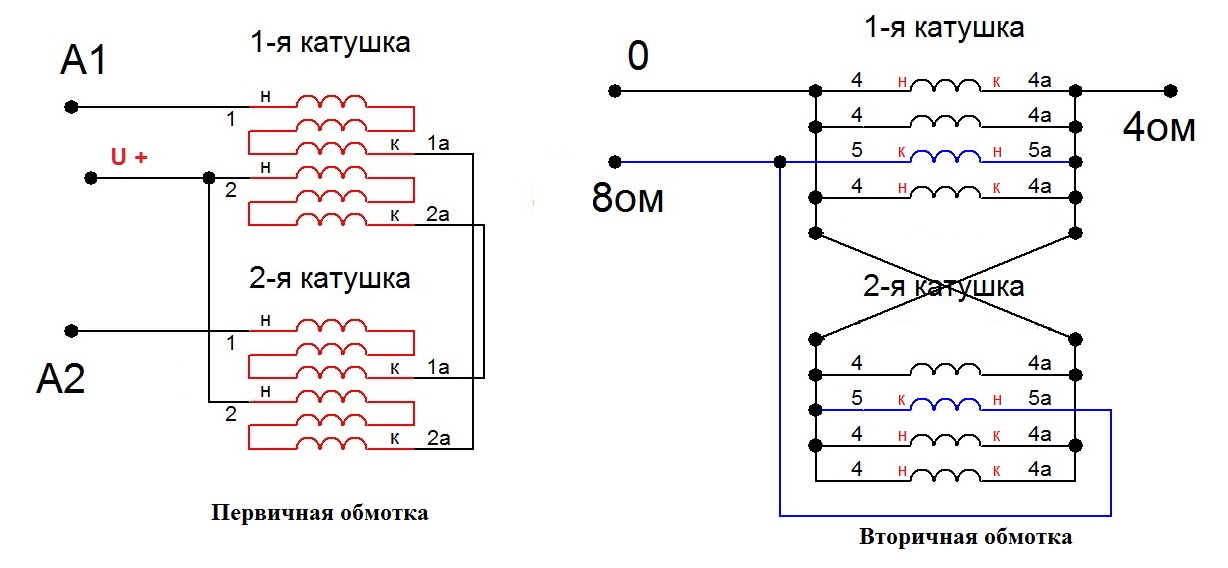

Если вы приобрели трансформатор, который имеет двойную первичную сторону и двойную вторичную сторону, могут возникнуть некоторые вопросы о том, как чтобы подключить провода так, чтобы трансформатор был установлен последовательно или параллельно. Итак, давайте рассмотрим, как настроить трансформатор в параллельной или последовательной конфигурации, как на входе, так и на выходе, а также обсудим, почему вы хотели бы сделать это в первую очередь.

Triad Magnetics VPS24-5400 Трансформатор

С трансформатором у вас должен быть как минимум двойной первичный или двойной вторичный (или, в данном случае, оба), если вы хотите установить трансформатор последовательно или параллельно. Иначе это буквально невозможно. В качестве примера мы будем использовать VPS24-5400 от Triad Magnetics, который имеет как первичную, так и вторичную обмотку. Теперь давайте перейдем к изображению в таблице данных.

Схематическая диаграмма Triad Magnetics VPS24-5400

Если вы посмотрите на это, вы заметите, что у вас есть что-то похожее на катушки индуктивности друг над другом, зеркально отраженные по двум вертикальным линиям, и это трансформатор. Это означает, что у вас есть (вроде) две стороны двух независимых трансформаторов на каждой, двойная первичная и двойная вторичная стороны. Затем, в зависимости от того, как вы его подключите, вы можете сделать так, чтобы напряжение на них было параллельным или последовательным. Точки в углах катушек индуктивности известны как «точки полярности» и указывают направление намотки трансформаторов.

Вход Triad Magnetics VPS24-5400 — последовательное соединение

Если смотреть на трансформатор, слева вы видите 6 , 5 , 2 , 1 , и вы можете видеть, что это два отдельные части, и если вы соедините 5 и 2 вместе, то это в основном, сверху вниз, одна последовательная цепь. Но если вы соедините 2 с 6 (соответствуя точкам полярности) и 5 с 1 , то эти две половины первичной стороны теперь будут параллельны.

Вход Triad Magnetics VPS24-5400 — параллельное соединение

Причина, по которой вам может понадобиться это, заключается в том, что у вас есть 230 вольт и вы подключаете его к 1 и к 6 , а затем соединяете 5 и 2 друг с другом. , тогда вы получаете 115 вольт от 6 до 5 и 115 вольт от 2 до 1 .

Triad Magnetics VPS24-5400 Вход в последовательном соединении с входом 230 В переменного тока.

А если поставить параллельно и у вас будет 115 вольт от 9От 0025 2 до 6 и от 1 до 5 вы получаете одинаковое напряжение на этих двух частях трансформатора.

Triad Magnetics VPS24-5400 Вход в параллельном соединении с входом 115 В переменного тока.

Причина, по которой вы хотели бы сделать это, заключается в том, что с двойной первичной обмоткой вы можете использовать этот трансформатор в таких местах, как США, где напряжение составляет 115 вольт, или где-то, где оно составляет 230 вольт. Таким образом, в зависимости от того, где вы собираетесь его использовать, вы можете подключить первичную сторону трансформатора к нужному напряжению.

С другой стороны та же концепция. Если вы хотите более высокое напряжение, то вы соединяете 8 и 11 вместе и нажимаете на 7 и 12 или, если вы хотите более низкое напряжение, вы одновременно нажимаете 7 и 11 , и 8 и 12 одновременно, соединив эти два вместе, чтобы поставить их параллельно, именно так я настроил этот.

Выход Triad Magnetics VPS24-5400 — последовательное соединение Выход Triad Magnetics VPS24-5400 — параллельное соединение

Здесь, в США, 115 вольт. Таким образом, образец, который мы используем, настроен параллельно, вы можете примерно видеть на изображениях, что 1 и 5 подключены, а 2 и 6 подключены из одного и того же места.

Triad Magnetics VPS24-5400 Клеммы Номер

И затем, поскольку это VPS24, и мы хотим получить от него 12 вольт, а не 24 вольта, у меня выход также подключен параллельно. В данном случае 7 и 11 и 8 и 12 соединены вместе, так что я получаю 12 вольт.

Самое сложное во всем этом — убедиться, что вы все делаете правильно. Это может показаться самоочевидным, но это скорее вопрос того, чтобы не напутать ряд простых шагов. Вам нужно получить правильное входное напряжение, правильное выходное напряжение, чтобы получить правильную связь между схемой и фактическим физическим трансформатором. И как только вы потратите время и сделаете все это, все будет в порядке. Теперь, когда мы кратко обсудили теорию, давайте на самом деле пройдемся по этим шагам, чтобы понять, как это сделать.

1) Выясните, что вы хотите сделать со своим трансформатором, прежде чем покупать его — убедитесь, что это то, что вы хотите. Для этого примера мне нужно было 12 вольт, поэтому я взял VPS24, потому что знал, что могу настроить выход параллельно, чтобы получить 12 вольт. Это самый первый шаг. Убедитесь, что вы покупаете правильное оборудование.

2) Перейти и посмотреть на схему. И на этой схеме я могу посмотреть на нее, определить точки полярности и понять, что, чтобы соединить это последовательно, я могу соединить 2 и 5. Чтобы поставить параллельно, я могу подключить 2 и 6 (соответствуя полярности точек) а затем 1 и 5 и на выходе я могу посмотреть на это и пойти через тот же процесс принятия решений.

Triad Magnetics VPS24-5400 Параллельное соединение входов и выходов

3) Перенесите настройку из схемы в реальную жизнь. И именно здесь вы должны посмотреть на лист данных, убедиться, что у вас совпадают концептуальные и физические соединения, и убедиться, что вы правильно их подключаете.

4) Как и все в электронике и электротехнике, если вы не уверены, и это ваш первый раз (или даже если вы уверены, и вы вполне уверены), не торопитесь, посмотрите на это, все обдумай и сравни.

Теперь в этом примере используется «типичный» трансформатор, но давайте посмотрим на техническое описание тороидального трансформатора VPT24 производства Triad, и если мы посмотрим на схему, то увидим, что он выглядит точно так же.

Triad Magnetics VPT24-1040 Лист данных

Несмотря на то, что само устройство имеет совершенно другую форму и использует провода вместо лепестковых соединений, концепция та же. Разберитесь, что вам нужно. Посмотрите на схему. Обратите внимание, что в этом случае вы можете определить точки полярности, а затем сопоставить эти точки, соединив коричневый и серый вместе и фиолетовый и синий вместе на первичной стороне и желтый и красный , и оранжевый и черный вместе на вторичной стороне, чтобы получить параллельную конфигурацию.

Triad Magnetics VPT24-1040 Принципиальная схема

После того, как вы разобрались с концептуальной схемой, возьмите настоящий трансформатор, посмотрите на провода, убедитесь, что вы соединили их вместе, и все готово. Итак, опять же, отдельные шаги очень и очень просты. Это просто убедиться, что вы проходите через них правильно, имеете интуитивное понимание того, что происходит, убедитесь, что это интуитивное понимание действительно правильное, и тогда все будет в порядке.
