Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.
Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.
Устройство электрического патрона
Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.
Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.
Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.
Электрический патрон на три лампочки
Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.
Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

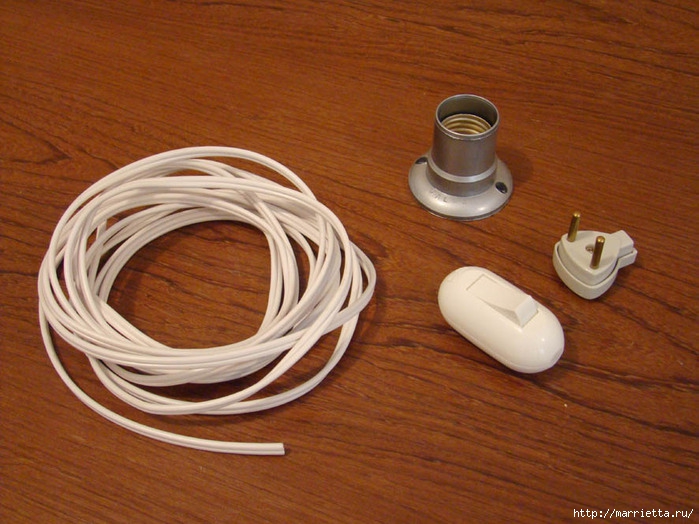

Как подключить обыкновенный электрический патрон
Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.
Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.
На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.
Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.
Как подключить электрический патрон с клеммами
Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.
Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.
Как подключить безвинтовой электрический патрон
Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.
В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.
Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.
Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.
На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.
Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.
Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.
Как подключить к электрическому патрону розетку
Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.
В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.
Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.
Крепление электрического патрона
Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.
Крепление электрического патрона за токоподводящий провод
Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.
После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.
Крепление электрического патрона на трубке
Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.
Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.
Крепление электрического патрона втулкой
Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.
Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.
Крепление электрического патрона с безвинтовыми контактными зажимами
Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.
На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.
Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.
На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.
Ремонт разборного электрического патрона
Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.
Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.
Ремонт электрического патрона с безвинтовыми контактными зажимами
Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.
Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.
Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.
Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).
Далее дно патрона накручивается на трубку в люстре.
Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.
По материалам сайта: ydoma.info
5 ошибок при подключении патрона к проводам.
Е27 и Е14, на потолке и на стене, быстрозажимные, керамические и карболитовые патроны.
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.
Виды патронов
Наибольшее распространение на нашем рынке получили 3 вида патронов:
- карболитовые советского образца
- керамические
- пластиковые самозажимные
Подключение карболитового старого образца
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
- цилиндрический корпус с резьбой
- донышко
- керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.
Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
Как подключать кабель с тремя проводами
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
1 of 2
Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.
Преимущества и недостатки
Достоинства данного патрона:
- простота разборки и сборки
- надежность проверенная временем
- контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
Недостатки:
- неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.
Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.
Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Подключение многожильного провода
Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.
Жилки в этом случае предварительно разделяются пополам и скручиваются.
После чего формируется свободное кольцо вокруг болтика.
Его то и нужно пропаять с последующим подключением.
Лишние хвосты после кольца откусываются.
Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.
Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.
Второй недостаток карболитовых изделий — время подключения.
На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.
Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.
Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
После чего затянуть винт с максимальным усилием.
Быстрозажимной патрон
На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.
Они работают по принципу знаменитых зажимов Wago.
Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.
При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.
Как же его подключать? Делается все очень просто.
Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.
Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.
Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!
Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
Здесь также не забывайте про правильное подключение фазы и ноля.
Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.
Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3Подключение многожильных проводов без пайки и лужения.
4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
Типоразмеры, устройство и принцип действия
1. Что такое розетка, какие функции она выполняет
2. Из каких частей состоят патроны
2.1. Ядро
2.2. Винтовой зажим
2.3. Зажимной контакт
2.4. Резьба
2.5. Чемодан
3. Как работает винтовой патрон
4. Типы патронов
4.1. Патроны для пальцев
4.2. Винтовые патроны
5. Адаптеры патронов
6. Маркировка
7. Достоинства и недостатки популярных розеток
8. Нюансы правильной установки
8.1. Электропроводка
8.2. На тубусе
8.3. Рукав
8.4. Зажимы штыревые безвинтовые
Если решено сделать ремонт или модернизировать освещение в доме, нужно разобраться, какие бывают патроны для лампочек. Также полезно узнать о конструкции этого элемента и эксплуатационных характеристиках.
Что такое розетка, какие функции она выполняет
Электрическая система состоит из множества элементов. Это приспособления, соединительные кабели и специальные установки, необходимые для управления или соединения различных частей. Такие установки также являются розетками, они выполняют две важные функции:
- Соединяют цоколь лампочки с электрическим кабелем.
- Закрепите лампочку в светильнике.
Изделия из различных материалов.
История развития электричества состояла из разных этапов, но гораздо больше удобства добавилось, когда была изобретена резьбовая основа с розеткой. Универсальность этого соединения позволяет использовать разные лампы.
При изготовлении розетки используются самые разные материалы. Обычно это термостойкий пластик, металл или керамика. Есть и уникальные модели на основе силикона.
Из каких частей состоит картридж?
Сборная конструкция, состоящая из нескольких частей. Внутри корпуса есть еще сердечник, зажим винтового типа, прижимной контакт и резьба, через которую вкручивается лампочка.
Схематическое изображение конструкции.
Ядро .
Для его производства обычно используется керамика, пластик или углеродное волокно. Эти материалы позволяют лампочкам работать, но при этом затраты электроэнергии остаются минимальными. В зависимости от конструкции патрона размер сердечника и его форма могут различаться.
Винтовой зажим.
Его основная функция заключается в обеспечении соединения проводника и клеммных частей. Они есть в лампах с маркировкой О, У, С. В конструкции более новых моделей выводы могут располагаться снаружи.
Зажимной контакт
Зажимной контакт — это контакт, который прижимается к металлу или полупроводнику. Он сделан из латуни. Некоторые продукты могут иметь два или четыре вставных контакта, в то время как другие имеют одну спираль.
Резьба
Является необходимым элементом дизайна, но бывает разных форм. Есть нитки, разработанные специально для использования в промышленных сферах, а есть бытовые варианты. Есть модели для наружной установки, они не боятся снега, дождя и способны работать в сложных условиях.
Резьбовое соединение.
Корпус
Корпуса картриджей современных моделей изготавливаются из керамики. Этот материал выдерживает высокие температуры, не плавясь, не деформируясь и не ломаясь. Также современные версии имеют неубиваемую конструкцию со встроенной резьбой.
Модель типа E27 из карболита.
Принцип работы винтового патрона
Все составные части связаны друг с другом, у каждой своя задача. Для передачи тока используются два латунных контакта, резьба и монтажные планки. Контакты касаются основания лампы при подключении.
Важно! Согласно правилам безопасности фаза подключается к центральному контакту цоколя лампы. Это предотвращает контакт человека с фазой.
Данная схема принципа действия обеих моделей E и G, но последние отличаются более простой конструкцией и способом передачи тока на цоколь лампы.
Соединение элементов.
Типы патронов
На сегодняшний день на рынке представлены два основных типа патронов для лампочек — винтовые и штифтовые. Они отличаются конструкцией и типом подключения, но универсальны для разных ламп.
Штифт
Работают от сети 220 вольт, маркируются латинской буквой G. Штыревые конструкции применяются в точечных подвесных светильниках. Есть модели разной мощности как для промышленности, так и для дома. Варианты штифтов могут отличаться друг от друга материалом, размерами, элементами крепления, количеством контактных частей.
Штыревой элемент в подвесном потолке.
Резьбовое .
Их конструкция имеет внутреннюю резьбу, используются для соединения светильников с резьбовым цоколем. Чаще всего используют Е14 или Е27. Помимо двух основных, существует еще 6 разновидностей патронов этого типа. Важной характеристикой является диаметр, он определяет нагрузку и мощность сети.
Винтовая головка.
Гнездовые переходники .
Другой, отдельный тип оформления. Его функциональность понятна уже из названия, он позволяет переходить от одного варианта сокета к другому. Например, с Е14 на Е27. Это может понадобиться вам во время ремонтных работ или при покупке лампы с другим цоколем.
Проблем с работой адаптеров нет, но нужно учитывать, что конструкция будет удлиняться. В результате лампа будет выступать немного больше, чем обычно. У некоторых светильников он практически незаметен, а у некоторых очень портит внешний вид.
Переходник с Е27 на Е14.
Маркировка
На поверхности патронов имеется маркировка с указанием основных характеристик:
- Буква Т обозначает номинальную температуру;
- Ампер (А) указывает текущее значение;
- Напряжение измеряется в вольтах и обозначается буквой B;
- на внешней стороне изделия нанесены символы IPXI, обозначающие влагозащиту изделия.
Также указывается другая информация, такая как род тока (для изделий с выключателем), логотип или название производителя и максимальная рабочая температура.
Пример! Наиболее популярные розетки Е14 и Е27 работают при напряжении 250 В. Модель Е14 имеет номинальный ток 2А, а модель Е27 имеет номинальный ток до 4А.
Технические характеристики Е27-ФМ.
Преимущества и недостатки популярных типов патронов
Чаще всего на рынке представлены изделия из карболита и керамики. Чтобы разобраться в нюансах эксплуатации, необходимо изучить основные преимущества и недостатки таких картриджей.
Доступность. Изделия из этих материалов широко представлены в специализированных точках продаж, цена невысокая, поэтому в любой момент можно заменить вышедший из строя товар.
Ассортимент. Из керамики и карболита делают разные размеры патронов для осветительных ламп. Можно подобрать подходящий вариант или даже купить переходник.
Работа при высоких температурах. При высоких температурах материалы сохраняют свои свойства, деформации или плавления не будет.
Низкое качество. Низкая цена сказывается на качестве продукции.
Хрупкость. Вкупе с относительно низким качеством это часто приводит к поломкам.
Качество контактов. В недорогих моделях они сделаны из обычного металла, который в процессе эксплуатации покрывается ржавчиной, а это, в свою очередь, ухудшает соединение, увеличивает нагрев. Чтобы элемент не вышел из строя, контакты придется регулярно чистить.
Нюансы правильной установки
Согласно стандарту, патрон к светильнику крепится через дно, в котором имеется отверстие, через которое выводится электрический провод. Но есть и нестандартные конструкции со своими нюансами подключения.
Полезно будет прочитать: Подключение розетки.
Соединение проводами
Не создавайте прямого соединения между розеткой и кабелем. Во-первых, розетка должна быть надежно закреплена в конструкции светильника, а во-вторых, в конструкцию добавлена пластиковая втулка с отверстием для провода. К этой втулке прикреплен пластиковый винт для фиксации.
Проводное соединение.
Читайте также
Как подключить патрон лампочки
На трубке.
В контуре также есть металлическая трубка. Он увеличивает прочность конструкции и позволяет монтировать подвесные увесистые плафоны. В комплекте должны быть металлические гайки, они фиксируют штуцер для светильника. В результате вся нагрузка веса приходится на трубку, внутри она полая, что позволяет провести соединительный кабель.
Конструкции с трубкой.
Втулка
Трубчатые втулки используются для крепления патронов в конструкции настенных и настольных светильников. Обычно эти втулки изготавливаются из листового материала. Нужно только сделать отверстие, через которое крепится розетка.
Имеются недостатки в эксплуатации некачественных пластиковых втулок, плавятся при высоких температурах. В таких случаях лучше заменить деталь на металлическую.
Безвинтовые контактные зажимы
Также существуют конструкции с зажимными контактами, они соединяются с помощью специальной клипсы. После этого трубку крепят к нижней части светильника, проводят электрический кабель. Корпус обычно выполнен в виде цилиндра, закрепленного на днище.
Данную версию изделия можно отремонтировать, заменив вышедшие из строя детали. Для его открытия используется отвертка, нужно лишь отогнуть защелки в стороны. Важно быть максимально осторожным, чтобы не повредить провода.
Установка розетки лампочки: схема подключения
Опубликовано: 21.02.2021
7128
к розетке
4. Способы крепления электрических розеток в люстрах и светильниках
5. Как подключить розетку старого образца
6. Распространенные ошибки
Подключить розетку к проводам не составит труда, если знать особенности конструкции и следовать несложным инструкциям. Существует несколько основных видов изделий, поэтому крепления могут различаться. Но разобраться в этом несложно, если изучить устройство картриджей и понять все нюансы установки.
Типы и маркировка патронов
Все используемые сейчас разновидности можно разделить на две группы — винтовые и штифтовые. Первый вариант предполагает вкручивание лампочки на резьбе Эдисона, второй – защелкивание в месте посадки специальных штифтов. Требования к качеству и эксплуатационным характеристикам прописаны в ГОСТ.
Винтовые патроны маркируются буквой «Е», цифра указывает на диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:
- Е14, называемая в народе «Миньон». Узкий цоколь, рассчитанный на маломощные лампы, используется в большинстве новых люстр. Идеально подходит для светодиодных источников света и ламп накаливания мощностью до 60 Вт. Предельная мощность лампы обычно составляет 440 Вт при максимальном токе 2А.
Керамическая насадка E14.
- Е27. Самый распространенный сегодня вариант, который раньше ставили во всевозможные светильники. Он рассчитан на стандартные лампы накаливания, можно поставить любые другие варианты с подходящим по размеру цоколем. Максимальная мощность лампочек для этого типа составляет 880 Вт при, сила тока — не более 4 А. Наиболее распространены розетки
Е27.
- Е40. Изготовлены только из керамики, предназначены для уличного освещения и могут использоваться с лампочками мощностью до 3500Вт и током до 16А.
Штыревые или штыревые розетки отличаются тем, что лампы в них не вкручиваются, а вставляются в цоколь и фиксируются выступающими контактами. Маркируются буквой «Г», цифра обозначает расстояние между контактными элементами. Основные разновидности:
- G4, G5.3, G6.35, G8 и G10 имеют абсолютно одинаковую конструкцию и отличаются только расстоянием между контактами. Подходит для компактных галогенных и светодиодных ламп, используемых в люстрах и прожекторах. Предназначен для источников света мощностью до 60 Вт и током нагрузки не более 5 А.
Разнообразие оснований штифтов типа G.
- G9. Предназначен для источников света с плоскими контактами.
- GU10 отличается тем, что после вставки контактов они немного поворачиваются и таким образом фиксируются в посадочном месте.
Розетка GU10 в светильнике.
- GX53. Плоская розетка предназначена для установки в натяжные потолки и подвесные конструкции. Позволяет сэкономить место, если пространство ограничено.
Плоская розетка GX53 отличается от традиционных розеток.
Кстати! При выборе нужно сверять реальные характеристики розетки с эталонными, часто они на порядок ниже.
Как подключить электрическую розетку
Подключение розетки лампочки зависит от типа крепления. Существует несколько типов, каждый имеет свои особенности:
- Соединение с помощью винтов. При этом центральный и боковые контакты крепятся с одной стороны, с обратной стороны подсоединяется провод. Для этого его концы защищают на несколько сантиметров и из них делают петли по размеру используемых шурупов. Их укладывают на посадочные места и прижимают крепежными элементами так, чтобы обеспечить надежную посадку и предотвратить ослабление винтового хомута со временем.
Винтовой зажим прост и надежен.
- Провода соединяются с помощью резьбовых клемм. Этот тип отличается тем, что насадка уже встроена в корпус картриджа. Вам нужно открутить винты, чтобы открыть отверстие. В него вставляется предварительно зачищенный на необходимое расстояние конец провода. При креплении необходимо следить, чтобы провод находился точно под винтом и был надежно зажат в монтажном отверстии. Его следует зажать до упора, чтобы обеспечить хороший контакт.
Вид розетки с винтовыми зажимами.
- Соединение в безвинтовой розетке отличается от предыдущих. Он имеет две пары прорезей с подпружиненными латунными зажимами внутри. Парное расположение необходимо в люстрах с несколькими патронами, т.к. напряжение подается на один. Остальные соединены последовательно небольшими перемычками. Если провода многожильные, вставить их сложно, лучше всего зачистить конец длиной около 10 мм. Потом паяльником зачищают, тогда провод вставить не сложно.
Самозажимное соединение.
Если под рукой нет паяльника, можно вставить многожильный вариант с помощью маленькой отвертки или гвоздя подходящего диаметра. Нужно сжать фиксатор, расположить провод рядом с ним и снять распорку, чтобы надежно зафиксировать контакт.
Если вам нужно снять старый патрон и подключить новый, у вас могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, так и следует поступить. Когда под рукой нет ничего подходящего, необходимо взяться за провод возле крепления и с умеренной силой потянуть его на себя, при этом покачивая из стороны в сторону.
Читайте также
Инструкция по замене лампочки
Как подключить розетку
Если по каким-то причинам необходимо запитать лампу и поставить розетку (например, при ремонте), то важно сделать это правильно. Для этого розетка разбирается и к контактам подключаются дополнительные провода. Фаза в патроне лампы не должна касаться нуля, поэтому место соединения для надежности лучше обмотать изолентой.
Это решение можно использовать только как временное решение. Не следует подключать к такой розетке технику, потребляющую много энергии, так как это приведет к перегреву розетки и ее деформации.
Из видео вы узнаете, как подключить картридж к проводам и розетке.
Способы крепления электрических розеток в люстрах и светильниках
Чаще всего необходимо соединить узлы, находящиеся в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта монтажа и конструкции осветительного прибора. Чаще всего применяют следующие способы:
- Фиксация розетки в светильнике токопроводом не допускается, так как на этот элемент не может попасть нагрузка. Исключением является использование кабеля в усиленной изоляции, рассчитанного на определенные нагрузки. Но все же не стоит вешать таким методом массивные люстры. Подключение патрона лампы производится в стандартном порядке. Провод протягивается через отверстие сзади и фиксируется в фиксированном положении специальным винтом, расположенным сбоку. Вкручивать следует так, чтобы закрепить провод, но в то же время не деформировать его.
- Установка соединения люстрового патрона в люстрах с несущим элементом в виде трубки намного проще. Здесь нагрузка приходится на трубчатый элемент, внутри которого протянута проволока, что делает конструкцию намного аккуратнее. Кабель вытягивается с небольшим запасом и подключается к розетке как обычно. В верхней части подключается к сети через розетку, место подключения прикрыто декоративной заглушкой.
- Установка патрона за счет гильзы используется как в люстрах, так и в бра, а также в настольных лампах. Для этого вверху имеется резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление будет металлическим, пластиковые со временем расшатываются и починить их не представляется возможным. Единственное, что может помочь, так это замена целиком, так как отдельно такие детали не продаются.
- Варианты крепления с помощью безвинтовых хомутов еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае необходимо сначала продеть нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Затем его соединяют с контактами и аккуратно совмещают верхнюю часть с защелками и защелкивают до упора. Такая система надежно удерживает элемент без дополнительных креплений.
Так выглядит безвинтовое крепление плафона.
Если вам нужно снять безвинтовую насадку, вам понадобится тонкая плоская отвертка. С его помощью снимите сначала один фиксатор, затем второй, после чего аккуратно снимите верхнюю часть с посадочного места.
Как подключить карболитовые картриджи старого образца
Это самый распространенный вариант. Розетка напоминает пластик и состоит из дна с отверстием для кабеля, корпуса с резьбой и керамической вставки для подключения. Чтобы выполнить работу правильно, необходимо помнить простые советы:
- Узнать какая жила фаза, а какая ноль. Это важно для безопасного использования ламп, можно проверить индикаторной отверткой. Фаза всегда подключена к центральному светильнику Это сделано из соображений безопасности. Ноль идет на боковой терминал. Главное, надежно зафиксировать концы кабеля и не допускать контакта с оголенными частями.
Важно не перепутать фазный и нулевой провод при подключении.
- Если для подключения используется трехжильный провод, важно правильно расположить заземление. Чаще всего на корпусе люстры имеется место для ее крепления, отмеченное соответствующим символом. Поскольку он расположен сбоку, длина заземляющего провода должна быть намного больше. Если крепления нет, конец крепится к любому месту на шасси. В некоторых керамических картриджах есть место для третьего провода, что упрощает работу.
Желто-зеленый провод (РЕ) — это масса.
- Чтобы надежно закрепить многожильный провод, его необходимо подготовить. Для этого снимите изоляцию с концов и сформируйте петли подходящего размера. Чтобы они остались целыми и не деформировались, их следует спаять, а жилы скрепить между собой. Это обеспечит хороший контакт и сохранит соединение даже при многократном извлечении картриджа.
Так подключаются все разборные варианты, конструкция обычно одинаковая.
На видео наглядно показано, как подключить патрон для лампочки к кабелю ФЭС.
Распространенные ошибки
Есть несколько основных ошибок, допускаемых теми, у кого мало опыта в подключении розеток:
- Монтаж люстр до установки розеток. Гораздо удобнее делать работу на столе и только потом вешать оборудование.
- Фиксация контактов многожильных проводов без их лужения. Этот вариант ненадежен и со временем контакт неизбежно ухудшается.
- Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
