Как подключить от одной розетки еще одну: Как из одной розетки сделать несколько: все способы

Как установить розетку. Пошаговая инструкция.

Что может быть проще, чем установить розетку в стену? На самом деле это не сложный процесс, но требует очень внимательного отношения. Как и любой другой электроприбор, розетка, в случае неправильного монтажа, может стать причиной короткого замыкания или пожара. Поэтому важно правильно ее подключить.

Содержание

• Технологическая карта
• Прокладка кабеля
• Установка подрозетника
• Монтаж розетки
• Установка розетки после чистовых работ

Технологическая карта

Отвечая на вопрос, как установить розетку, важно в первую очередь рассказать о последовательности выполнения работ. От этого зависит, на сколько быстро вы справитесь с работой. Перед началом любых действий отключить доучетные автоматы (перед счетчиком). Монтаж состоит из следующих этапов:

• прокладка кабеля,
• подготовка ниши под розетку,
• установка подрозетника,
• подключение внутренней части розетки,
• фиксация декоративной накладки.

Данная схема справедлива в том случае, если розетка монтируется во время ремонта. В том случае, если возникла необходимость сделать еще одну розетку уже после выполнения чистовых работ, то процесс дополняется еще несколькими действиями:

• сделать штробу под электрокабель,
• запитать и протянуть его до розетки.

Мы расскажем, как выполнить эту работу с минимальными усилиями и разрушениями.

Кроме того, для работы понадобиться определенный инструмент:

• молоток и долото или перфоратор,
• кусачки,
• пассатижи,
• изолента,
• маленькие гвозди,
• шпатель.

Безусловно, штробить легче при помощи перфоратора, но если стены сделаны из известняка, лучше воспользоваться долотом. Перфоратор оставит слишком глубокую и широкую штробу, в которой сложно будет зафиксировать кабель, кроме того, понадобиться больше штукатурки или цемента.

Если речь идет о стенах из силиката или красного кирпича, то единственный вариант пробить штробу и не расколоть камень – использовать швы между кирпичами.

В деревянных стенах штробы делать не нужно. Вместо этого используют специальные защитные короба. Обычно кабель протягивают под плинтусом и выводят непосредственно под розеткой. Полностью спрятать провода нельзя по технике пожарной безопасности.

Прокладка кабеля

Данную работу проще выполнять после всех черновых работ. Для начала рассмотрим этот вариант. Первым делом, еще до того, как вести штробу, необходимо правильно подключить электрокабеля к счетчику.

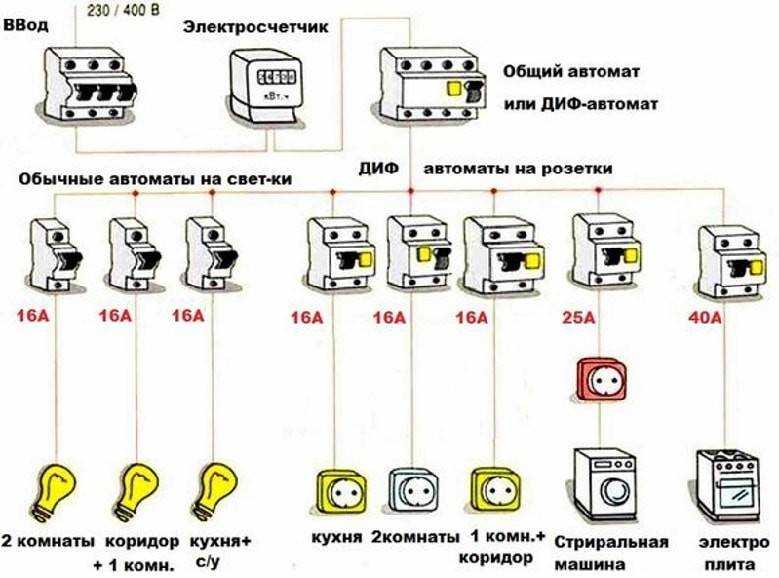

Процесс не сложный, стандартные современные счетчики позволяют одновременно завести до восьми кабелей. Целесообразно каждую комнату подключать отдельно, это обезопасит от оплавления изоляции. В случае перенагрузки автоматы выключаться быстрее, чем произойдет возгорание.

Еще один важный момент – сечение провода. При стандартном напряжении в 220 В, в сети постоянно скачет сила тока от стандартных 16 А или меньше, до 20 и более ампер. Кроме того, сила тока может резко возрасти в момент перенагрузки сети (если потребляется больше, чем 3,5 кВт одновременно). Поэтому использовать провод с сечением менее 2,5 кв. мм. не рекомендуется.

Также, следует заранее определится на какой высоте устанавливать розетки. С точки зрения декоративного оформления, все видимые розетки должны быть на одной высоте. Чаще, заранее продумывают размещение электроприборов в помещении и устанавливают розетки там, где они будут наиболее незаметны. Важно помнить, что маленькие дети могут случайно выбрать целью очередной игры именно розетку. Поэтому рекомендуется устанавливать либо защиту, либо делать не постоянно используемые розетки на высоте 60-80 см. конструкция защитных розеток дополнена специальной крышкой, которую достаточно сложно открыть для ребенка. Кроме того, она защищает от попадания пыли и мусора.

После того, как вы определились где устанавливать розетки, переходим к штробе. Это небольшой канал, в котором будет проходить кабель. Его глубина и ширина равна 1,5 диаметра электрокабеля. Чем ровнее будет штроба, тем меньше понадобится кабеля. Единственное обязательное условие – провод должен подходит к розетке снизу, поэтому штробу делают на 5-10 см ниже уровня розетки. Данное правило актуально с практической стороны, так как позволяет удобнее работать с проводами.

Проложив кабель, его необходимо зафиксировать. Для этого понадобятся небольшие гвоздики. Из забивают в стену и подпирают провод, чтобы он не выпадал. Сразу же заштукатурить стену нельзя, так как необходимо проверить все ли электродевайсы работают.

Установка подрозетника

Отвечая, как правильно установить розетку, в первую очередь необходимо поговорить о ее основании. Подрезетники бывают двух типов:

• для камня,
• для гипсокартона.

Иногда встречаются подрезетники для дерева, но это сугубо маркетинговый ход, так как от каменных они ничем не отличаются. Устанавливать розетку на прямую в стену нельзя, так как это противоречит правилам пожарной безопасности.

Подрозетники для гипсокартона выглядят как круглая пластиковая коробочка с металлическими лапками по внешним бокам. При помощи шурупов лапки затягиваются и раздвигаются в стороны, плотно фиксируя конструкцию в стене. Они работают по принципу «бабочки», обжимают гипсокартон не только по бокам прореза, но и прихватываются к самому листу. Диаметр прореза должен быть на несколько миллиметров больше самого подрозетника.

Устанавливая розетку в гипсокартоне важно помнить:

• штроба обязательно делается в несущей стене,
• кабель выходит из штробы только напротив розетки,
• перед тем, как вставлять подрезетник в гипсокартон, необходимо протянуть кабель в подрезетник,
• подрезетник нужно вставить с первого раза, иначе придется делать новое отверстие.

Работать с каменными стенами удобнее, так как нет четких требований. Общие рекомендации:

• отверстие для подрозетника делается произвольных размеров, так чтобы он был утоплен в стене на 1 см,
• перед фиксацией, провода заводятся в подрозетник,
• фиксируется при помощи цементного раствора,
• раствор закидывают в два захода,
• первая порция должна быть консистенции сметаны, чтобы заполнить все пустоты,
• далее более густым раствором закрывается внутренний слой.

В обоих случаях из подрозетника должно выходить не менее 10 см проводов, остатки легко спрячутся в полости подрозетника и позволят без проблем произвести замену розетки, если возникнет желание изменить дизайн или перегорят контакты.

Монтаж розетки

Для начала, разберемся с типами розеток, они бывают:

• одинарные,
• двойные,
• многоканальные,
• с дополнительными элементами.

Данное разделение влияет исключительно на внешний вид, сам процесс остается одинаковым во всех случаях.

Любая розетка состоит из:

• внутреннего корпуса,
• клем,
• декоративной накладки.

Внутренний корпус служит фиксатором для клем, а также оснащен специальным механизмом, который позволяет прочно закрепить его в подрозетнике. По бокам от клем расположены два шурупа с широкой головкой, при повороте по часовой стрелке они раздвигают специальные лапки и зажимают корпус. Более современные варианты имеют разделенный внутренний корпус. Сначала крепится фиксатор, а в него вставляется часть с клемами.

Дополнительная фиксация происходит при помощи шурупов. Вокруг внутреннего корпуса есть накладка со специальными отверстиями. Они совпадают с отверстиями на подрозетнике.

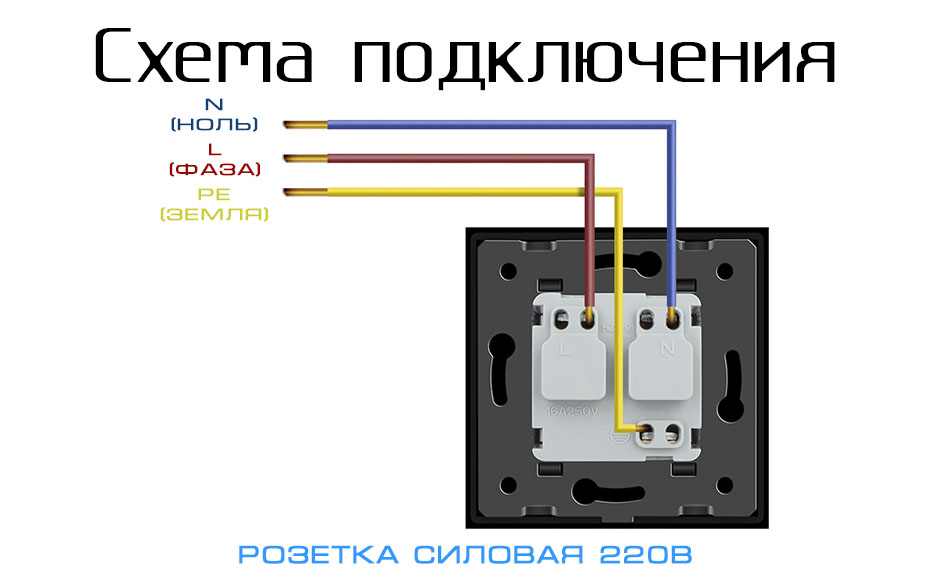

Подключение питания сводится к тому, что к одной из клем при помощи зажимного болта крепится один провод, а ко второй – другой. Это справедливо для двужильных кабелей. Если вы хотите установить розетку с заземлением, понадобится трехжильный кабель. Обычно земля либо желтого цвета, либо коричневого, либо в голосочку. Запомните ее цвет, когда заземляете кабель на счетчике. На внутреннем корпусе розетки найдите отверстие посередине (на элементе, связующем клемы) и подключите к нему землю.

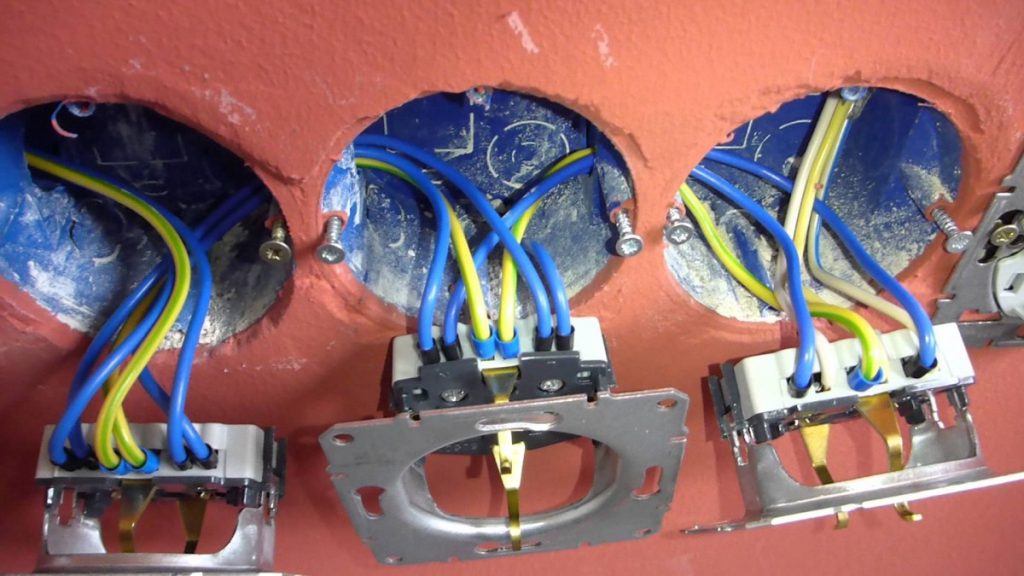

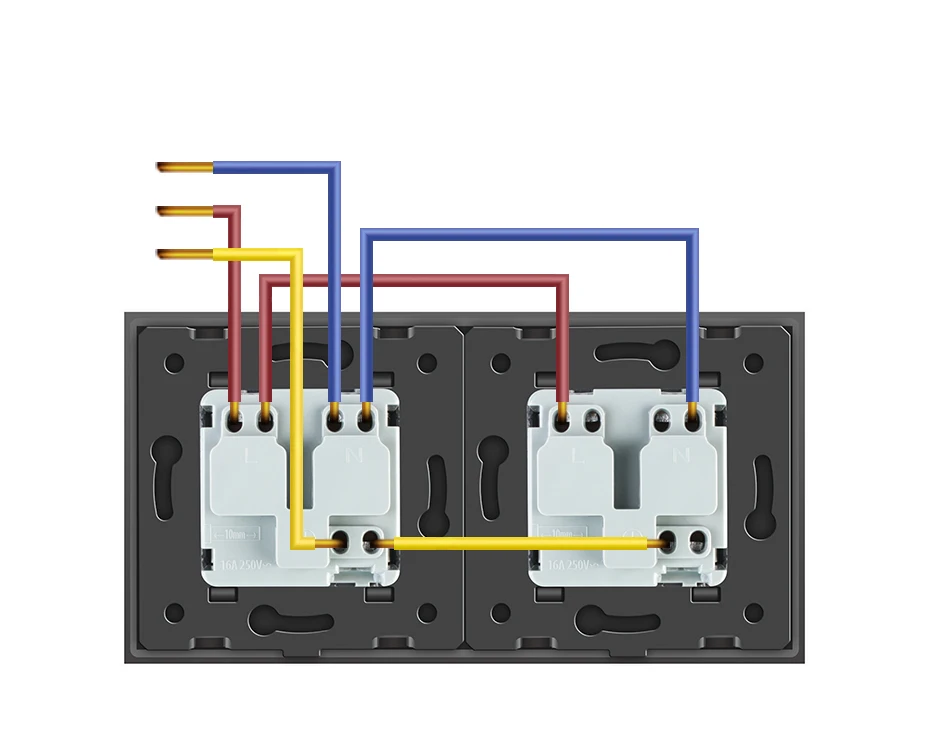

Для того, чтобы установить двойную розетку, необходимо выполнить те же действия. В составных розетках используется длинные клемы, связующая все входные отверстия, поэтому нет надобности подключать каждый разъем отдельно. Декоративные накладки могут быть на 3 или более розеток. В таком случае ставят два или боле подрозетника. Между собой клемы соединяются параллельно, от питающей к крайней.

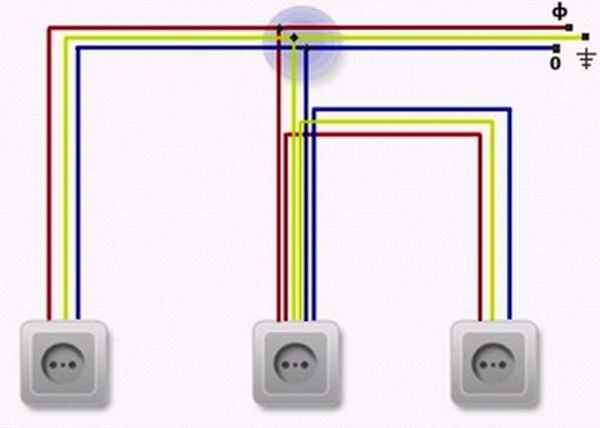

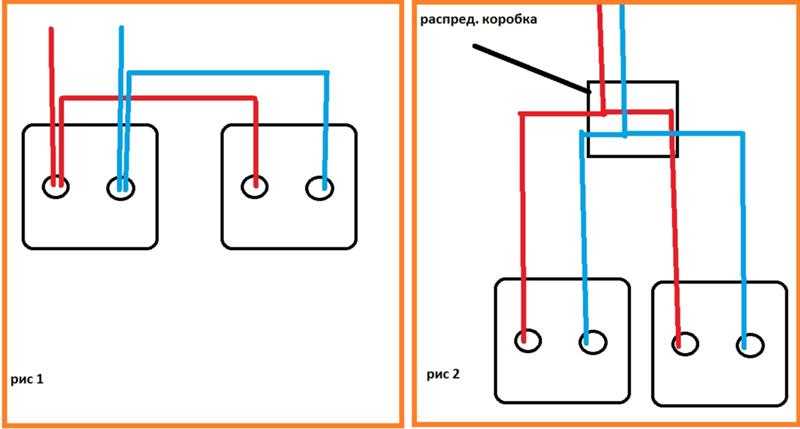

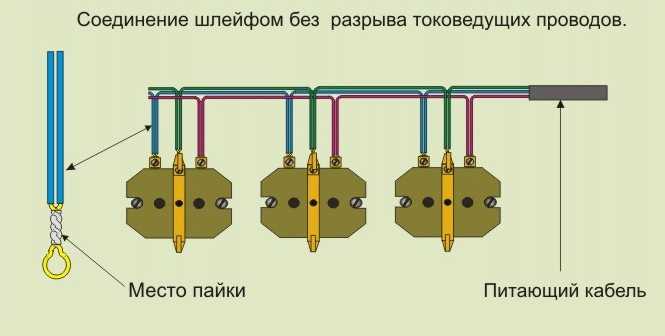

Поэтому же принципу устроена и вся остальная разводка.  Основной кабель идет только до первой точки. Далее в штробы прокладываются отдельные куски кабеля, которые соединяются непосредственно в розетке (питающий кабель и продолжение скручиваются и фиксируются зажимным болтом).

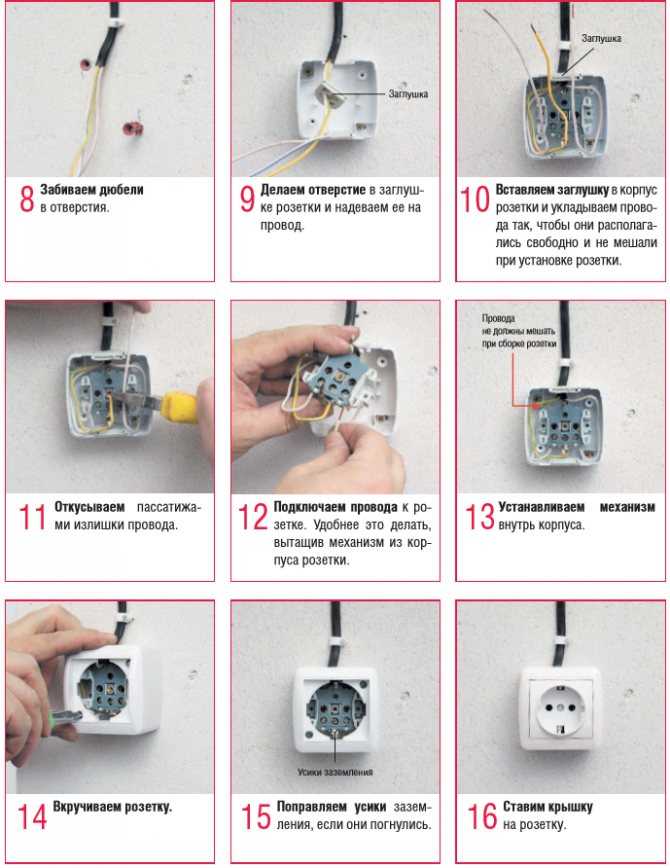

После того, как все работы по фиксации и подключению питания выполнены, одевается декоративный фасад. В продаже имеется множество разновидностей таких накладок, одна из которых состоит из розетки и выключателя. Установить розетку с выключателем точно также, как и многосоставную. Если выключатель должен включать освещение, то питающий кабель подключают сначала к розетке, а от нее запитывают выключатель. Розетка постоянно находится по напряжением, поэтому и на выключатель непрерывно будет подаваться ток. Если выключатель должен включать саму розетку, то подключение выполняется наоборот, питающий кабель к выключателю, от него запитываем розетку. При такой схеме выключатель будет служить прерывателем.

Установка розетки после чистовых работ

Как правило, подобный вопрос возникает в том случае, если оплавляются клемы розетки. Это происходит из-за плохого контакта между вилкой и пластинами металла. Пластины разбалтываются от времени, либо если качество внутреннего корпуса не отвечает стандартам. Проще всего предохранится от этой проблемы, поинтересовавшись на сколько включений рассчитана розетка или выключатель. Это нормальный вопрос, так как производители проводят соответствующие тесты. Сама работа по замене розетки выполняется так:

• отключить электричество (желательно на доучетном автомате),
• снять накладку,
• открутить внутренний корпус,
• отсоединить провода,
• подключить новую розетку.

В том случае, если в замене нуждается старая розетка без подрозетника, то придется вначале его установить и только потом переходить к монтажу розетки.

Самая неприятная ситуация, когда выполнен качественный ремонт, но возникает необходимость добавить несколько розеток. Но и тут возможно обойтись «малой кровью».

• от счетчика запитывается новый кабель,
• штроба делается вниз к полу,
• далее кабель заводится под плинтус,
• от плинтуса, четко перпендикулярно подымается к месту расположения розетки.

Если розетка нужна в помещении, где стены сделаны из кафеля, то есть решение и этого вопроса. Высота розетки в таком случае определяется максимальной длинной сверла перфоратора.

• кабель проводится под плинтусом,
• на месте, где будет располагаться розетка, снимается одна или несколько плиток (чтобы перфоратор влез) и сверлится канал до пола,
• под плинтусом просверливается дырка, соединяющая канал,
• кабель протягивается до розетки.

Если удалось снять плитку без повреждений, в ней высверливается отверстие под подрозетник, далее собираем по стандартной схеме.

Для того, чтобы плитка не треснула понадобится стамеска и киянка. Необходимо аккуратно выбить затирку, затем простукивать легонько плитку, постепенно углубляя стамеску под ее края, 20-30 минут работы, и вы снимите целую плитку.

Можно ли включать через удлинитель переносной кондиционер, чайник, плойки, микроволновку и другие бытовые приборы?

Проверьте, знаете ли вы базовые правила электробезопасности?

Анна Залесская

Getty Images

Удлинители есть в каждом доме, потому что розеток всегда недостаточно. Кроме того, у приборов часто не хватает длины провода, чтобы дотянуться до ближайшей розетки. Рассказываем, какие приборы нежелательно подключать через удлинители и к чему это может привести, если игнорировать правила безопасности?

Содержание статьи

Сколько приборов можно включить в одну розетку?

В идеале для подключения приборов лучше использовать отдельную розетку для каждого, особенно это касается приборов с высоким потреблением электроэнергии. На практике это почти невозможно сделать, иначе зачем бы тогда придумывали удлинители на несколько розеток? Следовательно, нужно запомнить важное правило: суммарная мощность одновременно включенных приборов в каждую розетку не должна превышать допустимую нагрузку. В противном случае перегрузка сетей приводит к преждевременному пересыханию изоляции и возгоранию проводов.

Теоретически каждую розетку можно нагрузить до 3,5 кВт, и всё будет в порядке, но на практике не всегда так. Существует, например, техника, которая очень чувствительна к скачкам напряжения в сети, а они могут происходить в том числе из-за включения нескольких приборов через один удлинитель.

Холодильники и морозильные камеры

Согласно правилам, эксплуатация холодильника должна производиться с использованием стандартного шнура и вилки с выделенной специально для него розеткой.

Холодильник – это постоянно работающий прибор,  требующий много энергии, который эксплуатируется круглые сутки, в том числе и в отсутствие дома хозяев. Подключать его через удлинитель нежелательно, т.к. в этом случае повышается вероятность скачков напряжения, но если другой возможности нет, нужно соблюдать несколько условий:

• Удлинитель должен быть хорошего качества и выдерживать определённую нагрузку. Холодильники имеют мощность в среднем от 200 до 400 ватт (Вт), что означает, что стандартный удлинитель, рассчитанный на 16 А, вполне подойдёт, но при условии, что к нему не будут подключены другие бытовые приборы, тем более высокой мощности — например, чайник или микроволновка.
• Удлинитель должен иметь клемму заземления.
• Необходимо использовать удлинители со встроенными сетевыми фильтрами, чтобы избежать скачков напряжения, а также с защитой от короткого замыкания.

Микроволновая печь

Микроволновка потребляет много электроэнергии, как и электрическая духовка, следовательно тоже должна иметь отдельную розетку.

Мощность некоторых микроволновок, например, с функцией гриля и конвекции превышает мощность стиральных машин, под которые, как известно, выводится отдельная розетка. Поэтому лучший из вариантов – включать мощную микроволновку в отдельную розетку, но если другого выхода нет, обязательно учитывайте сечение провода и подключайте только микроволновку, не используя удлинитель для работы одновременно нескольких приборов.

Кофеварки и кофемашины

Даже небольшая кофеварка потребляет очень много энергии, чтобы превратить зёрна кофе в волшебный горячий напиток, учитывайте это, стараясь не использовать для её работы удлинитель.

Тостеры

Производители рекомендуют перед использованием тостера найти удобное место, чтобы включать прибор без удлинителей. Если вы когда-нибудь заглядывали внутрь тостера, чтобы вытряхнуть из него пригоревшие крошки, то вы знаете, что внутри располагается, по сути, пучок проводов, которые накаляются для поджаривания кусков хлеба. Ток, необходимый для разогревания этих проводков, может также легко вызывать перегрев удлинителя. То же самое касается  вафельниц или блинниц.

Мультиварки и скороварки

Мультиварка является ещё одним серьёзным потребителем энергии (600-1500 Вт), но при этом хороша тем, что может работать долгое время без присмотра. Именно поэтому стоит убедиться, что она надёжно подключена к розетке, а не вставлена в удлинитель вместе с чайником, тостером и другими приборами. В случае плохих контактов возможен нагрев и выход из строя удлинителя, переходника/тройника и вилки мультиварки, в худшем случае может возникнуть возгорание прибора.

Если возникла необходимость через удлинитель подключить и тостер, и микроволновку, и мультиварку, не включайте их хотя бы одновременно, пользуйтесь либо тостером, либо только мультиваркой.

Плойки и щипцы для волос

Для работы фенов, щипцов для завивки волос и утюжков требуется огромное количество электроэнергии. Фактически, чтобы предотвратить срабатывание автоматического выключателя, любые устройства должны быть подключены непосредственно через розетку. А в инструкции по технике безопасности этих приборов (которую, увы, читает небольшой процент пользователей) так и указано: включать устройства необходимо напрямую в розетку, избегая удлинителей и переходников.

Обогреватели и кондиционеры

Переносной обогреватель (рефлектор) является одним из главных виновников возгораний. Как обогреватель, так и кондиционер предназначены для циклического включения и выключения во время работы, и каждый раз при включении они потребляют много электроэнергии.  Это может привести к перегрузке удлинителя и либо сработает автоматическое отключение, либо удлинитель может перегреться. По этой причине приборы всегда следует подключать к стационарной розетке.

Удлинитель в удлинитель

Разветвители питания не предназначены для использования вместе друг с другом. Фактически, соединение нескольких удлинителей вместе, известное как «гирляндное подключение», является самым быстрым способом перегрузки электросети, к тому же представляет опасность как для приборов, так и для жильцов и нарушает большинство норм пожарной безопасности. Если у вас не хватает розеток, попробуйте отключить часть устройств.

А у вас много приборов подключено к одному удлинителю?

Важно повторить!

• Удлинитель, как и тройник, подключается к одной электрической розетке, поэтому  нельзя превышать суммарную электрическую мощность подключенных приборов.
• Мощные приборы, такие как утюг, обогреватель, кондиционер, скороварка, микроволновая печь и т.д. безопаснее подключать прямо в розетку без удлинителей и тройников.
• При малейших видимых неисправностях удлинителя его нужно выбросить и не пытаться ремонтировать.
• Удлинители и тройники используйте только в самых необходимых случаях, особенно в домах со старой электропроводкой. По возможности, старайтесь обходится без них, увеличьте количество розеток в квартире, разместив их в местах установки электроприборов.

Подключение к существующей розетке

Руководства по проектам изысканного домостроения

Электропроводка

How-To

Следуйте этим инструкциям, чтобы подключиться к внутренней розетке при добавлении наружной розетки.

Майк Литчфилд, Майкл Макалистер

При добавлении одной наружной розетки обычно проще подключить внутреннюю розетку в том же отсеке стойки. В показанной здесь установке электрик решил проблему емкости коробки, заменив старую розетку дуплексной розеткой промышленного класса. Вместо того, чтобы сращивать новые и старые провода и использовать косички, что потребовало бы витых разъемов для проводов и, следовательно, большей коробки, он соединил входящие и исходящие провода, вставив их в клеммные отверстия в задней части розетки, а затем затянув клемму. винты. Примечание. Подключение розеток промышленного класса таким способом отличается от подключения стандартной розетки обратной проводкой, потому что стандартные розетки имеют некачественные пружинные зажимы, которые ненадежны.

Добавление наружной розетки

Если вы подключаетесь к существующей розетке в конце цепи, внутри коробки должно быть достаточно места для ввода кабеля для питания новой наружной розетки. Однако, если в коробке уже есть два кабеля — входящий и исходящий, вам может потребоваться заменить существующую коробку на более крупную.

Начните с отключения питания от розетки на панели или в блоке предохранителей; затем используйте тестер напряжения , чтобы убедиться, что питание отключено. Снимите накладку и открутите крепежные винты, крепящие розетку к розетке 1 .

Вытащите розетку из коробки, стараясь не касаться винтовых клемм; затем проверьте их снова с помощью тестера пробников, чтобы убедиться, что они не находятся под напряжением 2 . Отсоедините провода от клемм, отогните их в сторону и найдите в коробке заглушку, которую нужно удалить. Как правило, под встроенным кабельным разъемом скрывается пара заглушек — отвинтите его. Затем удалите заглушку из выпускной коробки 3 . Просверлите наружную стену и вставьте в ту же стойку, что и внутренняя розетка 4 . Затем внутри дома протолкните рыбную ленту через выбивное отверстие в отсек для стоек 5 . Снаружи помощник может поймать ленту, вытащить ее из только что просверленного отверстия и прикрепить к ней новый кабель 6 .

Внутри протяните липкую ленту и прикрепленный кабель в коробку. Вытяните около 1 фута нового кабеля из коробки, а затем замените встроенный кабельный зажим 9.0019 7 для фиксации кабеля. Зачистите оболочку кабеля и соедините вместе провода, начиная с заземляющих проводов. Используйте специальную зеленую гайку заземления для соединения заземления 8 . Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов горячих и нулевых проводов 9 .

Чтобы сэкономить место в старой коробке, вставьте зачищенные концы проводов в клеммные отверстия на задней стороне специальной (коммерческой) розетки 10 . Поскольку специальные разъемы прочно зажимают концы проводов, это соединение такое же надежное, как и любое соединение. Сложите провода в коробку, вставляя розетку на место, пока она полностью не войдет в коробку — не используйте крепежные винты, чтобы втянуть розетку в коробку, потому что это может сорвать резьбу винтов. Затем замените крышку и закрутите ее на место.

Монтаж и подключение внешней розетки

После того, как новый кабель будет присоединен к кабелю в существующей розетке, пропустите кабель через кабельный разъем в задней части внешней коробки и установите коробку. (Отверстие, просверленное во внешней стене, должно быть достаточно широким для разъема кабеля, иначе коробка не будет ровно прилегать к стене.) Для установки коробки используйте монтажные проушины или небольшие отверстия сзади. Перед установкой коробки нанесите на отверстие силиконовый герметик. Установите коробку вертикально и привинтите ее к внешней стороне здания 1 .

Снимите оболочку с кабеля и заземлите коробку, обмотав оголенный заземляющий провод вокруг зеленого винта заземления. Оставьте этот провод заземления длинным 2 . Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов нейтрального и горячего проводов. Затем наденьте петлю и прикрепите длинный провод заземления к зеленому винту заземления на розетке GFCI 3 . Затем подключите горячий и нейтральный провода к соответствующим отверстиям винтовых клемм 4 .

Если приемник GFCI имеет гипсовые ушки, удалите их с помощью бокорезов;
, иначе розетка может не влезть в коробку. Сложите провода и вставьте розетку в коробку; затем закрутите крепежные винты, которыми розетка крепится к коробке 5 . Для предотвращения попадания воды на провода используется атмосферостойкая прокладка — установите ее вокруг розетки, прежде чем прикреплять крышку 6 .

Выдержка из Комплект проводки, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера

Доступно в магазине Taunton и на Amazon.com.

Предыдущий:

Защитите свои наружные электрические розетки

Следующий:

Добавление внешней розетки

Направляющая

Электропроводка

Глава

Наружная проводка

Электропроводка


Электропроводка

Надежное, соответствующее нормам руководство от профессионалов по безопасной работе с любым проектом электропроводки

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по электромонтажным работам.

Начать бесплатную пробную версию

Работа с электричеством

Инструменты и материалы

Розетки и выключатели

Освещение и вентиляторы

• Дизайн освещения

• Установка освещения

• Фанаты

Грубо-в

Наружная проводка

• Основы

• Магазины

• Установка освещения

Панели и подпанели

Как подключить розетку к другой розетке: пошаговая инструкция



Некоторых вещей в жизни может не хватать, и лишние розетки в доме — одна из них!

Если вам нужны дополнительные розетки в доме, самое простое решение — это приобрести удлинитель (и/или удлинитель) и подключить его к ближайшей розетке.

Однако у удлинителей есть свои недостатки.

Во-первых, они могут выглядеть неприглядно, ползая по полу, где любой может споткнуться о них, и если у вас дома есть дети или домашние животные, вам нужно быть особенно бдительным, чтобы держать их подальше от них.

Кроме того, они потенциально опасны пожаром.

Домовладелец может захотеть установить дополнительные розетки по ряду причин. Возможно, вы купили новый портативный прибор, но рядом с местом, где вы хотите его использовать, нет розетки.

Или, возможно, вам нужна дополнительная розетка рядом с рабочим местом для зарядки телефона, ноутбука и других устройств.

К счастью, вы можете легко добавить розетку к существующей цепи без необходимости полностью вскрывать стену.

Если вам нужно добавить розетку в помещении или на улице, я покажу вам, как подключить розетку к другой розетке. Это включает в себя процесс подключения к существующей розетке.

Продолжайте читать, чтобы узнать, как!

Подключение новой розетки к существующей розетке

Расширение электрической розетки — это многоэтапный процесс, но при наличии надлежащего оборудования и инструкций это на самом деле довольно просто.

Перед тем, как начать, убедитесь, что на вас надеты защитные средства, такие как перчатки и защитные очки.

В качестве еще одной важной меры предосторожности отключите питание автоматического выключателя, подключенного к розетке, прежде чем что-либо начинать.

Кроме того, держите под рукой тестер напряжения, чтобы проверить провода, прежде чем брать их в руки.

Вот как подключить розетку к другой розетке в помещении:

Шаг 1. Выбор оптимальной розетки

Первым шагом будет выбор розетки, от которой вы будете подключать новую розетку.

В идеале это должен быть тот, который находится прямо или почти прямо с другой стороны стены, где будет располагаться новая розетка.

Вы также можете выбрать розетку, расположенную на той же стороне стены, где вы хотите установить новую розетку.

Неизолированная пустая стена идеальна, так как вам будет проще добавить новую розетку к существующей цепи.

Шаг 2. Снимите провода и коробку

Открутите винты, удерживающие розетку, чтобы вынуть ее, чтобы лучше видеть коробку проводов за ней.

Перед снятием проводов обратите внимание, какой провод к какому винту крепится, чтобы потом не запутаться.

Как правило, черный провод обычно прикрепляется к латунным винтам, а провод заземления подключается к зеленому винту.

Затем снимите старую коробку с проводами, обрезав гвозди, которыми коробка крепится к стене.

Подрезая гвозди, не перерезайте провода, идущие в коробку. Повреждение этих проводов определенно потребует посещения электрика!

Снимая коробку со стены, убедитесь, что провода выходят без проблем — не тяните их с силой.

Шаг 3. Вырежьте отверстие для новой розетки

После того, как вы выбрали оптимальное место для новой розетки, пришло время вырезать для нее отверстие.

При резке не делайте отверстие слишком большим. Вы хотите, чтобы розетка надежно держалась на стене, когда она закреплена, и не провалилась внутрь стены.

Если вы решили разместить новую розетку на другой стороне стены, где находится старая, убедитесь, что они не расположены друг к другу спиной к спине, так как это может привести к скоплению людей и нехватке места для две коробки.

Шаг 4. Проденьте новый провод в стену

Протяните кабель внутрь стены через отверстие старой розетки. Используйте достаточно кабеля, чтобы вы могли легко добраться до новой коробки.

Полезно иметь дополнительный фут кабеля, чем вы думаете, вам понадобится, так как вы всегда можете отрезать лишний позже.

Если у вас 15-амперная цепь, используйте провод 14-го калибра.

Шаг 5. Замена проводки старой розетки

После того, как новый кабель окажется внутри, вы можете подключить существующие провода розетки к новому кабелю. Сначала снимите примерно 8-10 дюймов оболочки с нового жгута проводов.

Вставьте новый кабель в коробку, сложив вдвое лишние провода, чтобы он оставался на месте.

Сняв изоляцию с концов каждого провода, подсоедините провода от нового кабеля к нужным винтам (вот где помогает предыдущее упражнение по записи положения!)

Поскольку вы используете новый кабель, лучше также выбрать новые разъемы для проводов.

Шаг 6. Вытащите новый кабель из нового выходного отверстия

Здесь все может оказаться немного сложнее.

Вы можете использовать электрическую удочку или рыболовную ленту, чтобы вытащить новый кабель из недавно проделанного отверстия в стене. Как только вы схватите его, вытащите его из отверстия.

Когда это будет сделано, самое сложное будет позади. Осталось подключить новую розетку.

Пример очень полезной изоляционной ленты, которую вы можете купить здесь

Шаг 7: Подключение новой электрической розетки

После того, как вы вытащите кабель из нового отверстия, зачистите около 6-9 дюймов оболочки и вставьте кабель в новую коробку.

Установите эту коробку на стену, где находится новое отверстие.

Затем подключите новые провода к новой розетке так же, как к старой розетке. Обязательно правильно подключите провода.

Завершив подключение новой розетки, убедитесь, что оболочка кабеля закреплена внутри коробки.

Рекомендации по подключению к существующей розетке

Когда использовать розетки GFCI

Если вы заметили, что ваша старая розетка не имеет заземляющего провода, замените эту розетку на розетку типа GFCI.

Для непосвященных: GFCI означает прерыватель цепи замыкания на землю.

Это специальный тип розетки с автоматическим выключателем, который отключает питание розетки при обнаружении неисправности в электросети.

Установка розетки GFCI также поможет защитить новую розетку, поскольку они обе находятся в одной цепи.

Подключение к внутренней розетке при добавлении наружной розетки

Если вы планируете добавить наружную розетку, увеличив питание от внутренней, выбор внутренней розетки, которая разделяет отсек для стоек, сэкономит ваше время и силы.

Часто задаваемые вопросы

Можно ли добавить электрическую розетку от существующего выключателя света?

Да, можно. Процесс установки электрической розетки от выключателя света очень похож на то, что мы описали в этой статье.

Однако вам необходимо различать провод питания под напряжением и другой провод питания, подключенный к переключателю внутри распределительной коробки.

Сделайте это после отключения питания распределительной коробки и проверки обоих проводов тестером напряжения.

Как только вы узнаете, какой из них какой, выключите автоматический выключатель, соедините провод под напряжением и продолжите процесс подключения, как указано выше.

Как добавить розетку в середине пробега?

Если вы планируете добавить розетку в середине участка, вам нужно сосредоточиться на проводке.

Некоторые распространенные способы сделать это — использовать винты в розетке для удлинения проводов цепи до следующей розетки.

Вы также можете «скрутить» соединение или соединить линию и нагрузить провода третьим коротким проводом к розетке.

Кроме того, приготовьтесь к столярным работам, если вы планируете проложить новый провод через стойки стены.

В любом случае, вы должны сделать это с осторожностью и убедиться, что каждая розетка работает, иначе может возникнуть ситуация, когда вся стена розеток не работает, потому что одна из них подключена неправильно или недостаточно плотно.
