Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Демонтаж старой люстры

Для начала нужно выключить питание сети, к которой будет монтироваться люстра, а также отвинтить предохранитель прибора. Если сеть намечена, то вполне вероятно, что придется проверить ее на пробу и сбой в работе с имеющимися лямочками.

Сначала нужно найти электрическую панель или блок электросети. В каждом доме он может находиться в разных расположениях. Если работы проводятся в многоквартирном доме, то лучше предупредить жильцов заранее, что возможны некоторые перебои со светом, и чтобы они не трогали блок электросети во время проведения работ.

Затем нужно убедится, что питание отключено. Далее нужно повернуть переключатель несколько раз, чтобы убедиться, что никакой силы тока нет по отношению к текущему зажимному приспособлению.

Затем нужно удалить все съёмные части из старого прибора. Если установлена люстра с лампочкой, у которой есть сменные стекла и крышки, то их стоит удалить первым делом.

Чтобы отвинтить старую люстр от потолка потребуется отвертка и гаечный ключ для того, чтобы удалить все винты и гайки, которые фиксируют люстру к потолку. Также стоит внимательно держать люстру или доверить это помощнику. На данном этапе провода пока не стоит трогать.

Также на данном этапе понадобится стремянка, как вспомогательный предмет. Не стоит рисковать здоровьем и пренебрегать качественным подъемом. Даже если светильник наглухо прикреплен к потолку, все равно не стоит развинчивать винты без поддержки лампы.

Далее нужно обратить внимание на то, как соединены провода. Должно быть не менее двух проводов (а зачастую три), что соединяют люстру к электросети

Очень часто такие провода обворачивают черной и белой изолентой, к тому же на них может быть идентификация с буквами. Все гораздо проще, если каждый провод подключен к определенной схеме и различен по виду.

Затем нужно отсоединить проводку. Для этого нужно открутить разъем пластмассовой проволоки против часовой стрелки и отсоединить провода. Далее можно снять люстру и отложить.

Нестандартные ситуации

Выше мы предоставили Вам инструкции по установке люстры в самых стандартных условиях — когда потолок ровный и без дефектов. В то же время иногда приходиться осуществлять крепление в нестандартных условиях, о которых мы и поговорим вкратце.

Чтобы повесить люстру на натяжной потолок, можно использовать планку, как показано ниже на фото. В этом случае крепление можно осуществлять даже, если потолок уже натянут и к тому же замену светильника можно делать без опасности повредить пленочное покрытие.

Если Вы решили повесить изделие на скошенном потолке, в этом случае лучше всего использовать подвешивание на цепочке. Когда по каким-либо причинам приходится менять местоположение люстры в квартире, главное не попасть в проводку при сверлении новой дыры в потолке. Для этого рекомендуется использовать самодельный металлоискатель, который покажет, где проходят провода.

Если в потолке уже есть дырка, обязательно воспользуйтесь ею чтобы заново не сверлить отверстие перфоратором. Слишком большое отверстие можно скрыть специальным гипсовым плафоном, который продается в большинстве строительных магазинов.

Если с отверстия выходят три провода одинакового цвета, то для того, чтобы найти фазу, ноль и заземление придется использовать мультиметр. С двухпроводной электропроводкой дела обстоят легче — найти фазу и ноль можно обычной индикаторной отверткой (при прикосновении к фазе лампочка загорится).

Похожие материалы:

  • Как размещать светильники на потолке
  • Как сделать светодиодное освещение своими руками?
  • Как правильно сделать скрутку проводов?

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Соединяем провода правильно

Для безопасной эксплуатации необходимо соблюдение простых правил соединения жил:

  1. При ремонте электрического прибора, объединении проводников группами, создавая двухконтурные люстры, нельзя делать скрутку с последующим её обматыванием изоляционным материалом. С течением времени начнется окисление, ухудшится электрический контакт, место соединения станет нагреваться, возникнет риск возникновения пожароопасной ситуации.  Чтобы избежать неприятных последствий, необходимо пропаять соединение;
  2. Подключаться к жилам, которые выходят из потолка можно только через клеммные колодки. У приборов приобретенных недавно подобные приспособления имеются, для старых светильников их покупают в магазине электротоваров.

Иногда возникают ситуации, когда группа проводов имеет больший диаметр, чем отверстия у клеммной колодки. Тогда её необходимо залить оловом, и припаять к ней медную жилу, сечение которой, не менее 0,5 мм2.

Если планируется установка натяжного или подвесного потолка, потребуется наращивание проводников, так как стандартной длины может не хватить. Тогда поможет клеммная колодка, главное в отверстиях, куда подходят проводники, затянуть крепежные элементы с наибольшим усилием.

Перед тем, как подключить люстру с тремя проводами, проверьте всё ли изолировано, отсутствие пробоя электрического тока на корпус светильника. Завершив исследования потолка и люстры можно непосредственно переходить к процессу подключения.

Важно перед началом работ обесточить помещение. В распределительном щите квартиры необходимо найти соответствующий автомат, перевести его в положение «Выключено»

Обязательно убедитесь, что электрическая сеть не находятся под напряжением при помощи индикаторной отвертки.

Проверьте наличие на потолке крюка или планки для крепления электроприбора. У источника света должна быть конструктивно предусмотренная скоба или цепь. Как только люстра закреплена, можно приступать к подсоединению электрических проводов.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

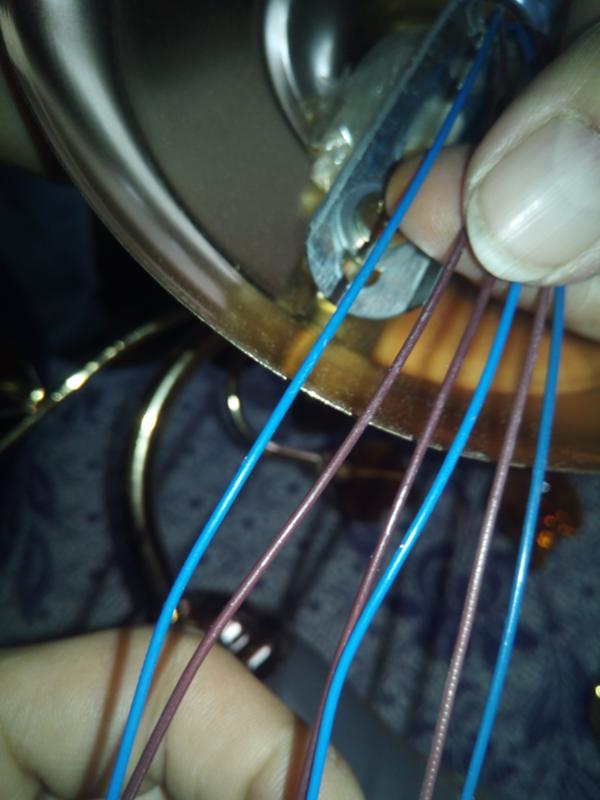

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется установка выключателя с двумя клавишами, к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

Подключение люстры с пятью лампами имеет свои особенности

Заключение

Несмотря на применение более современных светильников, в больших комнатах, залах прекрасно смотрятся тяжелые люстры, часто литые. Для небольших помещений желательно использовать более легкие, современные люстры или другие типы светильников. С учетом интерьера комнаты, ее стиля, необходимо выбирать люстру, а с  учетом типа потолка, надо выбирать вид крепления.

До начала крепления люстры, необходимо продумать последовательность проведения работы по монтажу и ее подключению к электросети

При самостоятельном подключении, особенно важно не перепутывать провода, проводить их тестирование. Главное – соблюдение правил по безопасности

Самый простой, проверенный способ крепления – на простой крюк с резьбой. Подключение зависит от выбранной схемы, от количества лампочек в люстре, количества клавиш в выключателе, их количества. Также зависит от количества проводов, выходящих с потолка и из люстры.

Люстра, выбранная со вкусом из большого разнообразия, верно подобранная к стилю помещения, правильно закрепленная и подключенная, будет создавать комфорт, поднимать хорошее настроение и радовать красотой и своей неповторимостью.

Как подключить люстру (схемы соединения 2, 3, 4 проводов)

Этот способ — самый надёжный, но дорогостоящий, т. к. клемники Wago — не из дешёвых. В этом случае кабеля потребуется много. Каждый его проводник оснащается разъёмом для проводов и подключается. Этот вариант хорош тем, что при выходе из строя одной из лампочек, все остальные продолжат свою работу. Он подразумевает не просто скрутку проводов, но и последующую сварку.

Способы того, как подключить светильник, полностью зависят от самого осветительного прибора, выключателя и домашней проводки.

Схема лучевого подключения

Подключение к выключателю

Подключение люстры к выключателю в большинстве случаев производится посредством распредкоробки – кабели заводятся в нее, разделываются и подсоединяются согласно выбранной схеме. Общий принцип выполнения таков:

  • в коробку заходит кабель от распредщита — 2 или 3 жилы в зависимости от наличия проводника PE;
  • провода N и PE идут через коробку транзитом;
  • в фазном проводе образуется разрыв, в который подсоединяется включатель;
  • если используется двух- или трехклавишный выключатель, то фазный провод разделяется на соответствующее количество ветвей.

К выключателю опускается кабель, с числом жил, равным количеству клавиш плюс одна. Сети освещения выполняют кабелем с медными жилами сечением 1,5 кв.мм.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

  • При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
  • При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Правильное подключение к патрону

В люстре могут быть использованы разные патроны – с резьбой Эдисона, втычные и т.п. В большинстве случаев фазировка подключения проводников к патрону не важна для работоспособности осветительного прибора. Но из соображений безопасности у резьбового патрона к центральному контакту надо подключать фазный проводник, а к боковым контактам – нулевой. Логика такова: если электрик в нарушение правил безопасности будет производить какие-либо операции внутри патрона под напряжением (подгибание контактов, очистку пластиковых частей и т.п.), то риск случайно задеть отверткой или другим инструментом боковые контакты намного выше. Пусть уж лучше этот горе-электрик заденет нулевой провод. В остальном подключение патрона особенностей не имеет – зачищенные провода вставляются в пружинные зажимы или зажимаются в винтовые клеммы, расположенные в тыльной части патрона. И еще важно не превышать мощность лампы, на которую рассчитан патрон. Это может привести к его перегреву.

Тип патрона Напряжение, В Максимальный ток нагрузки, А (Мощность, Вт)
Е27 керамический 220 4 (880)
Е27 пластиковый 220 0,27(60)
G4 12 5(60)
G9 12 5(60)

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

  • заниженным сечением проводников;
  • применением неизвестных сплавов вместо меди для изготовления проводников;
  • низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

До сих пор не разобрался! Тогда смотри видео.

Частые ошибки

Зачастую неопытные электрики опускают к выключателю вместе с фазным проводником нулевой, а потом задают вопросы, куда его подключить. На самом деле нулевой провод к выключателю тянуть не надо. И уж тем более не надо его разрывать коммутационным элементом. Он должен идти через коробку транзитом, прокладываться параллельно с земляным проводником.

Другая распространенная ошибка при подключении двойного выключателя– подключение фазной жилы не к общей для двух контактных групп клемме, а к одной из отходящих. В этом случае будет гореть только одна группа ламп. Эту ошибку легко заметить и исправить.

Остальные ошибки, приводящие к неработоспособности схемы освещения, в большинстве случаев происходят из-за невнимательности, и связаны с неверным соединением электрических проводов. Для исключения таких проблем надо почаще сверяться со схемой (особенно при отсутствии опыта).

В остальном подключение люстры при знании минимальных основ электротехники проблем вызвать не должно.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.
