Как подключить люстру, определить заземление и ноль — инструкция

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с инструкцией и в этой ее части рассмотрим схему освещения с применением защитного заземления. Здесь же Вы узнаете, как определить заземление и ноль на потолочных выводах.

Однако хочу сразу предупредить, что существенной разницы между схемами с заземлением и без Вы не заметите, так как они абсолютно одинаковы, и различаются лишь наличием или отсутствием заземляющего проводника.

Но и здесь есть некоторые нюансы, без знания которых у новичков могут возникнуть трудности при подключении люстры.

И все же перед тем как приступить к чтению я Вам рекомендую изучить первую часть инструкции, так как именно в ней в ней много полезной информации для новичков. И возможно после изучения первой части дальнейшее ознакомление с инструкцией Вам уже не понадобится.

1. Разбираемся с потолочными проводами

Рассмотрим ситуацию, когда на потолке три вывода, а какие из них фаза, ноль и заземление Вы не знаете. Для определения этих выводов воспользуемся индикаторной отверткой и контрольной лампой, представляющей собой обычную лампу накаливания и патрон с двумя выводами.

Из всех трех выводов наибольшую трудность предоставляет определение нуля и заземляющего проводника, поэтому остановимся на поиске этих двух выводов.

А чтобы исключить все возможные совпадения будем искать заземляющий проводник, так как по отношению к нулю его поиск не требует внесения изменений в схему освещения.

Определение заземляющего проводника:

Следующие действия выполняются строго по пунктам. Будьте внимательны и осторожны, так как некоторые пункты придется выполнять под действующим напряжением.

а) В доме или квартире отключаем из розеток все бытовые приборы.

б) В квартирном или домовом щитке находим вводной автомат и на его входных (верхних) клеммах индикаторной отверткой определяем фазу и ноль. Как правило, фазу подключают на левую клемму.

в) Выключаем вводной автомат и с его нижней (выходной) клеммы отключаем нулевой провод.

г) Включаем вводной автомат. Включаем выключатель света и индикаторной отверткой находим фазный вывод на одном из потолочных выводах. Запоминаем его.

д) Выключаем выключатель света и отверткой проверяем отсутствие фазы на фазном выводе. Если фаза исчезла, значит, берем вывод контрольной лампы и соединяем с найденным фазным выводом. Изолируем его изолентой.

е) Этот пункт выполняйте очень осторожно, так как при касании к выводу заземления возможно небольшое искрение.

Включаем выключатель света и свободным выводом контрольной лампы поочередно касаемся оставшихся двух выводов. При касании к которому лампа загорится, тот и будет являться выводом защитного заземления. Запоминаем или отмечаем его.

ж) Выключаем выключатель света и вводной автомат. К нижней (выходной) клемме вводного автомата подключаем ранее отсоединенный нулевой провод.

з) Подключаем выводы люстры к потолочным выводам. Включаем вводной автомат и проверяем работу люстры.

Как видите, процесс определения заземляющего проводника не очень труден. Главное понимать, что делаешь и в процессе поиска быть внимательным и очень осторожным.

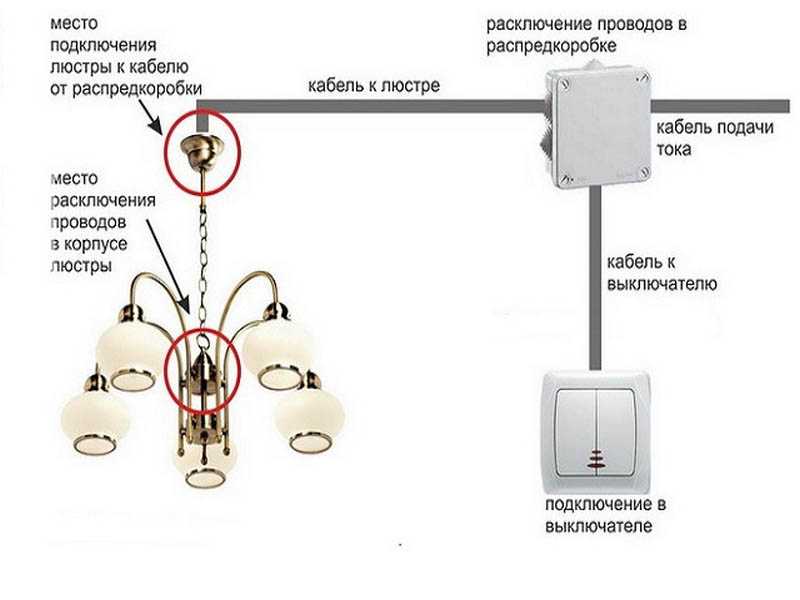

2. Монтажная схема подключения одноклавишного выключателя:

На схеме защитный заземляющий проводник РЕ обозначен жилой зеленого цвета. Он так же, как и ноль, из распределительной коробки сразу поступает на потолок. С потолка выходит третьим выводом и соединяется с металлическим корпусом люстры.

Для соединения выводов в люстре предусмотрена клеммная колодка. Как правило, для удобства и простоты подключения каждая клемма колодки обозначена, и поэтому подключение не составляет большого труда.
Главное определиться с потолочными выводами.

Таким же образом заземляющий проводник соединяют при подключении люстры к двойному и тройному выключателям.

Запомните. Заземление в работе схемы освещения не участвует. Оно служит только для защиты от поражения электрическим током.

Бывают случаи, когда в связи с конструктивными особенностями корпус люстры на 90% выполнен из диэлектрического материала и для этой модели подключение заземления не предусмотрено производителем.

В этом случае потолочный заземляющий вывод не подключается. Его конец изолируется, например, изолентой и оставляется не подключенным.

И в заключении выкладываю две полные монтажные схемы освещения для одного помещения с применением одноклавишного выключателя.

На первой схеме показан фрагмент местного щитка, включающий в себя УЗО и автоматический выключатель, а вторая схема реализована с применением дифавтомата.

На заметку. Одно УЗО можно использовать как общее на всю квартиру или дом, или же разделить, например, на два, чтобы одно контролировало все освещение, а второе все розетки.

3. Полная монтажная схема с применением УЗО.

Фаза L поступает на вход УЗО и с его выхода на автоматический выключатель. С выхода выключателя фаза трехжильным кабелем уходит в распределительную коробку и в точке 1 соединяется с жилой провода, приходящего от выключателя.

С выходной клеммы L1 выключателя фаза двухжильным кабелем поступает в коробку, и в точке 2 соединяется с жилой трехжильного кабеля, приходящего с потолка. Этим кабелем фаза уходит на потолок и поступает на левый вывод лампы.

Ноль N заводится на вход УЗО и с его выхода трехжильным кабелем заходит в распределительную коробку, где в точке 3 соединяется с жилой потолочного кабеля. По кабелю ноль попадает на потолок и соединяется с правым выводом лампы.

Защитный заземляющий РЕ проводник заходит в щит и подключается на шинку заземления. От шинки он попадает в распределительную коробку, где в точке 4 соединяется с жилой потолочного кабеля. По кабелю проводник попадает на потолок и соединяется с металлическим корпусом лампы (люстры).

3. Полная монтажная схема с применением дифавтомата.

Существенной разницы в этой схеме нет. Здесь лишь отсутствует дополнительный однополюсный автоматический выключатель, так как в отличие от УЗО дифференциальные автоматы имеют защиту от токов короткого замыкания и способны себя защитить самостоятельно.

Работа и описание схемы аналогичное с УЗО.

Теперь Вы точно сможете подключить люстру, а также определить ноль и заземляющий проводник.

На этом пока закончим.
Удачи!
