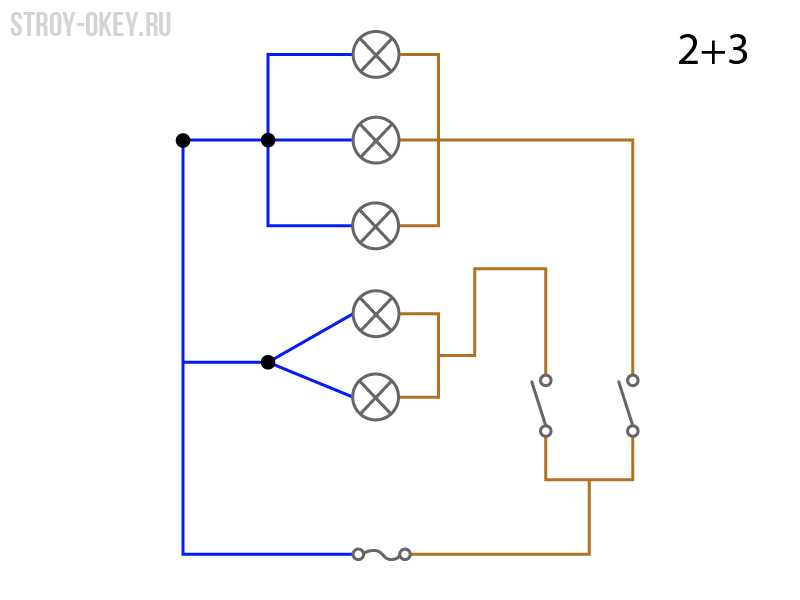

Как подключить люстру с двумя выключателями: Как подключить люстру (с 2, 3, 5, 6 лампами) к двухклавишному выключателю: инструкция, схемы

Как установить диммер

Опубликовано Clay 1 августа 2018 г.

1-2 часа — для начинающих

Вместо того, чтобы просто включать или выключать свет, получите широкий спектр света, установив диммер. Большинство диммеров рассчитаны на стандартное отверстие в настенной коробке, что позволяет легко заменить выключатель любой лампы накаливания или галогенной лампы диммером.

Диммеры бывают двух основных конфигураций проводки: стандартные однополюсные диммеры и трехполосные диммеры.

В стандартном однополюсном диммере один переключатель управляет светом. С трехходовым диммером вы можете управлять светом с помощью двух выключателей. Вам понадобится трехпозиционный диммер и трехпозиционный переключатель. Это позволяет регулировать яркость в одном месте и включать и выключать свет в другом.

Совет: Определите количество переключателей, управляющих осветительной арматурой. Если светом управляет только один выключатель, приобретите однополюсный диммер. Если два переключателя управляют одним светом или группой огней, вам понадобится трехпозиционный диммер.

Безопасность:

  • Отключите питание выключателя в блоке автоматического выключателя или блоке предохранителей.
  • Обычные диммеры не предназначены для использования с большинством люминесцентных ламп. Используйте только компактные люминесцентные лампы с пометкой «диммируемые»
  • .

  • Не используйте обычный диммер с потолочным вентилятором. Колебания тока могут сжечь двигатель.

Что вам нужно

ИНСТРУМЕНТЫ

  • Отвертка Phillips
  • Шлицевая отвертка
  • Длинногубцы
  • Инструмент для зачистки проводов
  • Кусачки
  • Тестер напряжения

МАТЕРИАЛЫ

  • Диммер
  • Настенная панель диммера (при необходимости)
  • Гайки для соединителей проводов
  • Изолента

1) Выбор сменного переключателя

• Отключите питание вашего выключателя на выключателе.
• Убедитесь, что питание выключено, включив и выключив переключатель.

  • Снимите существующую настенную пластину и винты, крепящие коммутатор к настенной коробке.
  • Осторожно потяните выключатель от стены. Если вы видите пучок белых проводов в задней части настенной коробки, вы можете оставить их на месте.
  • Не прикасайтесь к проводам, пока не убедитесь, что по ним не проходит электрический ток. Проверьте цепь с помощью известного тестера рабочего напряжения, чтобы убедиться, что питание не достигает цепи. Если тестер обнаруживает напряжение, выключите соответствующий автоматический выключатель или удалите соответствующий предохранитель и снова проверьте цепь.
  • Если вы заменяете трехпозиционный переключатель, один провод будет подсоединен к винту другого цвета или с надписью «ОБЩИЙ». Обратите внимание, что это отличается от провода, подключенного к зеленому винту, который является проводом заземления. Пометьте общий провод куском изоленты, чтобы идентифицировать его при подключении нового диммера.
  • Отсоедините все провода от старого выключателя. Если вы заменяете существующий диммер, вам нужно будет отвинтить гайки вокруг проводов переключателя и внутренних проводов.

Стандартный однополюсный диммер

  • Если провода дома согнуты, используйте инструмент для зачистки проводов, чтобы отрезать скрученные концы. При необходимости снимите ¾ дюйма кожуха с конца проводов дома.
  • Подсоедините заземляющий провод диммера к зеленому или неизолированному медному проводу в настенной коробке. Скрутите концы вместе по часовой стрелке и закройте их гайкой для соединителя проводов.
  • Подсоедините каждый провод диммера к домашнему проводу, захватив концы провода плоскогубцами и скрутив их вместе. Провода от диммера обычно черные. Два внутренних провода могут быть черными, красными или белыми с черной маркировкой. Затяните проволочную гайку на каждой паре концов проволоки. Если оголенный провод оголен, отвинтите разъем провода, отсоедините провода, обрежьте концы проводов кусачками, а затем снова наденьте на провода колпачки.

Трехпозиционный переключатель

  • Если провода дома согнуты, используйте инструмент для зачистки проводов, чтобы отрезать скрученные концы. Снимите ¾ дюйма кожуха с концов проводов дома и проводов диммера, если это необходимо.
  • Подсоедините заземляющий провод диммера к зеленому или неизолированному медному проводу в настенной коробке. Скрутите концы вместе по часовой стрелке и закройте их гайкой для соединителя проводов.
  • Подсоедините черный провод диммера к общему проводу с меткой и снимите изоленту.
  • Подсоедините два оставшихся провода диммера, называемых дорожными проводами, отдельно к каждому оставшемуся проводу в настенной коробке.
  • С помощью отвертки прикрепите диммер к стене с помощью прилагаемых винтов.
  • Аккуратно уложите провода обратно в электрическую коробку.
  • Затяните винты, которыми диммер крепится к электрической коробке.
  • Если вы устанавливаете диммер со съемной ручкой, снимите ручку с диммера, осторожно потянув наружу, прежде чем прикреплять настенную пластину.
  • Если диммер имеет отдельную настенную пластину, затяните крепежные винты, которыми настенная пластина крепится к выключателю. Если вы используете настенную панель с «безвинтовой» конструкцией, привинтите адаптер настенной панели к диммеру и осторожно защелкните настенную панель на адаптере.
  • Если у диммера есть отдельная ручка, нажмите на нее. Теперь вы можете снова включить питание на выключателе и проверить диммер.

Попытка подключить релейный выключатель к светильнику со старой проводкой — Устройства и интеграции

Элвис_С

#1

Я пытаюсь подключить светильник в моем доме к SmartThings, но не могу найти правильный подход. Я не хочу использовать Philips Hue, потому что, во-первых, это немного дорого, а в светильнике есть разъемы GU24, поэтому мне придется использовать адаптер. Я не могу использовать умный настенный выключатель, потому что это старый дом со старой проводкой, и к выключателю подходит только горячий провод. Единственным другим вариантом, который я мог придумать, была установка интеллектуального релейного переключателя в коробку светильника, но теперь даже это выглядит так, как будто это может не сработать. Там всего два провода, горячий и нейтральный. Горячий провод идет от выключателя, поэтому я могу подключить реле только к выключателю. Это означает, что при выключении переключателя реле будет выключено и полностью отключено. Я думаю, что единственный способ заставить его работать — убрать выключатель, но я не могу этого сделать, потому что другим людям в доме нужен доступ к нему. Единственное решение, которое я могу придумать, это снять переключатель и установить какой-нибудь беспроводной дистанционный переключатель, но я не могу найти ничего подобного в продаже. Я уверен, что есть умные пульты дистанционного управления, но мне действительно нужно что-то, что я мог бы поместить над существующим распределительным щитом. Кто-нибудь знает что-нибудь или есть какие-то другие решения? (кроме полной замены проводки переключателя)

Дж. Д. Робертс

#2

Есть несколько кнопок и переключателей с батарейным питанием, которые можно повесить на стену. Есть два, которые специально разработаны для установки на существующие переключатели и называются «интеллектуальными крышками переключателей». Они работают от батареек и имеют свои кнопки. Поэтому они очень интуитивно понятны для гостей и детей. Однако, если ваш концентратор умных вещей отключается для обслуживания, переключатель на стене не будет работать, потому что они работают, когда крышка умного переключателя общается с концентратором, а затем концентратор взаимодействует с микропереключателем в светильнике. Вы можете снять крышку и вернуться к переключателю под ней, но об этом нужно знать. Смотрите следующую тему для различных вариантов.

Я хотел бы знать, какие кнопки и пульты дистанционного управления поддерживаются в настоящее время или могут поддерживаться в будущем. В идеале я хотел бы найти что-то похожее на следующее:
http://www.evolvecontrols.com/devices/control-devices/glass-series
Хотя в качестве альтернативы просто симпатичная кнопка, которая на самом деле работает в отличие от этого Aeon, согласно отзывам Amazon:

Также есть брелок Aeon, но он не выглядит очень прочным или стильным:
Что еще доступно?

2420×3260 1,25 МБ

1 Нравится

20 августа 2016 г., 2:11

#3

Только что понял, что вы сказали GU 24 – – вы случайно не в Великобритании? Если это так, то упомянутые крышки интеллектуальных переключателей там недоступны, так как они имеют форму типичных переключателей для США.

Но есть очень хороший настенный выключатель с батарейным питанием, сделанный как devolo, так и Popp, и член сообщества сделал для них обработчик типа устройства, чтобы они могли работать с интеллектуальными вещами, такими как тот, который я изобразил ранее.

Затем другой член сообщества разработал для них рамку, которая подходит для существующего переключателя в британском стиле.

Та же идея, только разные устройства доступны в США и Великобритании. Все они перечислены в теме пультов, на которую я ссылался выше.

Вот ссылка на рамку для британского стиля.

Всем привет!
Здесь, в Великобритании, у нас обычно нет нейтрального провода в настенных коробках за выключателями света, поэтому замена выключателей света на «умные» выключатели напрямую без дополнительных затрат исключается. Тем не менее, вы можете получить выключатели с батарейным питанием, но если вы похожи на меня, вы не хотите иметь два набора выключателей и чтобы кто-то случайно выключил свет на стене с помощью оригинального выключателя…
Таким образом, вы можете разместить реле z-wave на потолке, подключенное к фазе, земле и нейтрали, а затем включать и выключать свет с выключателя батареи или вашего телефона через приложение ST.
