Как подключить люстру с 3 проводами к потолку: Как подключить люстру с 3 проводами к выключателю

Как самостоятельно собрать, подключить и помыть люстру — полная инструкция покупателю

Содержание:

• Что вам понадобится
• Как собрать люстру
• Как снять люстру
• Установка люстры
• Монтаж люстры на натяжной потолок
• Подключение люстры
• Подключение люстры на два выключателя
• Подключение люстры со светодиодами
• Почему взрываются лампочки при включении
• Как помыть люстру

Сложный выбор потолочного светильника и волнительные ожидания позади. И вот, желаемая люстра уже доставлена вам домой и ждёт своей очереди на установку в коробке. Возможно ли установить потолочный светильник самостоятельно без помощи профессионала? Как правильно собрать её, повесить и подключить всю электрику? Ответы на эти вопросы вы получите в этой статье, подготовленной специалистами по освещению ROSESTAR.

Прежде всего, стоит отметить, что собрать повесить люстру своими руками возможно, и для этого вовсе не обязательно быть электриком. Для этого лишь нужно изучить инструкцию по сборке, которая обычно прилагается в комплекте с приобретенным светильником, а также знать правильную последовательность действий по установке. Подробнее обо всём этом читайте далее, и мы уверены, что наши советы позволят вам самому подключить люстру и гордиться своим достижением.

Что вам понадобится

Для работы вам понадобятся следующие инструменты:

1. Стремянка, на которой вы будете выполнять высотные работы, и крепить люстру к потолку. Если у вас нет стремянки, вместо неё вы можете встать на надежный стол, если его высота позволит вам дотянуться до потолка.

2. Электродрель/ шуруповёрт для создания необходимых отверстий. Инструмент должен работать от аккумулятора, а не от сети, чтобы вы свободно могли работать им под самым потолком.

3. Три отвертки: с плоским и крестообразным жалом, в зависимости от вашего крепежа люстры и ещё одна – индикаторная.

4. Мультиметр, которым вы будете замерять напряжение.

5. Паяльник и паяльная лента.

6. Маркер для отметки точек крепления, канцелярский нож.

7. Пассатижи для зажима клемм на концах проводов.

Как собрать люстру

Процесс сборки может отличаться в зависимости от сложности комплектации люстры. Прежде всего, для того чтобы собрать люстру, нужно изучить инструкцию и продумать схему подключения.

Вне зависимости от количества плафонов и конструкции люстры, разделим сборку на несколько этапов. Каждый из них важен, поэтому необходимо разобраться во всех тонкостях, чтобы провести работу качественно и быстро.

Сборку следует организовать следующим образом:

1. Распаковать все части люстры и разложить их так, чтобы все было под рукой. Также необходим набор ключей и отверток. Лучше выделить для этого стол и обеспечить хорошее освещение.

2. Проверить, что все детали в наличии. Очень важно убедиться в этом заранее, чтобы при необходимости сдать люстру в магазин или обменять ее.

3. По инструкции необходимо установить все элементы, начиная сборку с верхней части корпуса. Все детали выставить ровно и зажать их гайками или другим крепежом.

4. Далее нужно прикрепить рожки к люстре. Для этого они надеваются на посадочные места и фиксируются гайкой. Их не следует сразу зажимать до конца. Вначале лучше убедиться, что они расположены симметрично и только потом крепить.

5. Протянуть провода через центральную трубку, если это требуется. Часто они уже проложены, что упрощает работу.

Стоит помнить о том, что декор в моделях с подвесками надо крепить уже после монтажа. Это касается и плафонов, их не стоит ставить сразу, это упростит монтаж. Окончательно собрать люстру лучше, когда она висит на потолке.

Если у вас люстра на подвесном креплении, это большой плюс, так как его длину можно в любой момент скорректировать. Для этого необходимо сделать надрез на части провода или отсоединить лишние звенья цепи.

Как снять люстру

Конечно, если Вы будете устанавливать новую люстру не в новой квартире, а как замену старого светильника, Вам нужно, прежде всего, снять старую люстру с потолка. Далее мы подробнее расскажем, как это сделать.

Во-первых, выключите выключатель в этой комнате. Но просто опустить выключатель – это ещё не гарантия того, что Вы обесточите люстру. Потолочный светильник может быть подключен неправильно. К примеру, фаза должна идти через выключатель, то есть выключатель прерывает фазу. Но может быть собрано и наоборот, так что на выключатель идет ноль. Если это так, при соприкосновении проводов с влажными руками, есть риск, что Вас ударит током. Определить, отключилась ли фаза или нет, Вам поможет индикаторная отвертка.

Во-вторых, при помощи шуруповерта, открутите крепежи люстры, придерживая её другой рукой. Нельзя оставлять провода в состоянии натяжения, чтобы люстра висела на них. Вы можете не разматывать провода, а просто отрезать их прямо под изолентой. Все провода под люстрой нужно развести, чтобы не произошло короткого замыкания.

Установка люстры

В зависимости от того, какой вес имеет ваш светильник и из какого материала сделан потолок, выберите подходящий способ крепления. Различают следующие способы крепления люстры к потолку:

     1. Стальной потолочный крюк

Если ваша люстра имеет вес не более 1,5 кг, её можно закрепить на потолке при помощи стального крюка. Алгоритм установки достаточно прост: просверлите в потолке отверстие необходимого диаметра при помощи электродрели с нужной насадкой. Вкрутите дюбель и, приложив усилие, вставьте крюк.

    2. Крюк повышенной прочности с анкером

Если ваша люстра более массивная, для её установки используется крюк с анкером повышенной прочности. Он расширяется после установки в отверстие, проделанное дрелью, благодаря чему представляет собой более надежное крепление. Длина и сечение анкера должны соответствовать весу светильника и толщине потолка.

     3. Планка

У большинства современных люстр имеется специальная крепежная планка. Сначала она закрепляется к потолку на саморезы, а затем через крепежные отверстия на неё прикручивается люстра.

     4. Монтажная платформа

Чтобы закрепить на потолке люстру с большим весом, также могут использоваться монтажные платформы. Они располагаются внутри, под потолком, и играют роль несущей конструкции. По размерам монтажная платформа должна быть шире крепежа. По центру опорной платформы делается отверстие для вывода кабеля.

Монтаж люстры на натяжной потолок

В этой инструкции будет описано, как установить люстру на уже смонтированное полотно натяжного потолка, под которым выведена площадка под светильник. Монтаж люстры выполняется в 5 этапов:

Этап 1. Для начала, определяемся с местом, где будет располагаться площадка, обводим это место простым карандашом и смазываем кольцо клеем-секундой по всему периметру. Внимательно следите за тем, чтобы клей нанести по всему периметру без перерывов. Кольцо нужно выбирать не слишком большое, чтобы оно не выглядывало за площадку люстры.

Теперь прижимаем кольцо к полотну и держим его несколько секунд. Лучше не вырезать его сразу, а оставить на несколько минут, чтобы клей точно схватился.

Этап 2. Далее необходимо вырезать середину натяжного полотна канцелярским ножом. В образовавшееся отверстие выпускаем провода. Если площадка люстры имеет острые края, их необходимо обмотать либо армированным скотчем, либо обычным лейкопластырем или изолентой. Тогда острые края не повредят полотно.

Этап 3. Примеряем площадку, выставляем её ровно и отмечаем те места, где через полотно будет проходить саморез. Поверх этих отметок необходимо приклеить кусочки армированного скотча или лейкопластыря. Теперь прикручиваем саму площадку люстры саморезами при помощи дрели.

Этап 4. На этом этапе мы подключаем люстру и соединяем электропитание. Для этого лучше всего использовать клеммные колодки. Винт в колодке должен попадать на жилу провода, а не на оплетку.

Этап 5. Прикрепляем саму люстру. Нужно попасть болтами в отверстие и закрутить декоративные колпачки, которые идут в комплекте с люстрой.

Из следующего видео Вы сможете узнать, как пошагово установить люстру на натяжной потолок при помощи площадки под полотном:

А это видео подскажет, как установить люстру на натяжной потолок, если у Вас нет закладных:

Подключение люстры

Прежде всего, начиная работу с электрооборудованием, ознакомьтесь с правилами безопасности. А далее мы предоставляем пошаговую инструкцию о том, как подключить люстру на два выключателя и люстру со светодиодами.

Правила электробезопасности

Пожалуй, самое сложное, с чем вам придется столкнуться при подключении люстры – это работа с электропроводкой. Но если вы последуете нижеизложенным рекомендациям, вы сможете работать спокойно, не опасаясь за свою жизнь. Итак:

     1. Переключите автоматы на щитке в положение «Выкл» или Off. Если ваш распределительный щиток старый и на нём нет таких тумблеров, то выкрутите пробки.

     2. Второе и самое важное правило: прежде, чем прикасаться к проводам, отключите их от электросети.

     3. Используя индикаторную отвертку, проверьте, что в проводах нет напряжения.

     4. Подключая светильник к электрической проводке, не соединяйте провода между собой при помощи скрутки. Лучше воспользуйтесь для этого клеммами или соединительными колодками.

     5. Не экономьте на расходных материалах и крепежных элементах, так как от этого зависит срок службы изделия, и, что ещё более важно, ваша безопасность.

     6. Не забудьте выполнить заземление проводов.

Подключение люстры на два выключателя

Если в вашем потолочном светильнике более одной лампочки, есть смысл сделать отдельный выключатель для каждой группы лампочек. Благодаря этому вы сможете регулировать мощность освещения и включать необходимое вам количество света в зависимости от потребностей домочадцев. Можно соединить провода таким образом, чтобы одна клавиша включала одну часть люстры, а вторая клавиша – другую часть люстры. Соединение проводов происходит следующим образом:

     1. Снятие выключателя

В каждом выключателе есть выемка, чтобы подцепить его и снять клавишу без каких-либо повреждений.

    2. Прозвонка проводов в выключателе — как найти фазу

Для прозвонки воспользуйтесь индикаторной отверткой. Обычно белый провод является фазным, а на других не должно быть ничего. Провод, который светится – общий, два отходящих – не светятся.

 Общий провод в выключателе – это фаза, который идет из распределительной коробки.

     3. Прозвонка проводов под потолком — как найти ноль

Для зачистки проводов воспользуйтесь инструментом, называемым стриппер. Его можно приобрести в любом строительном магазине. При помощи стриппера снимите изоляцию.

Общий провод из потолка – это ноль, который идет из распределительной коробки.

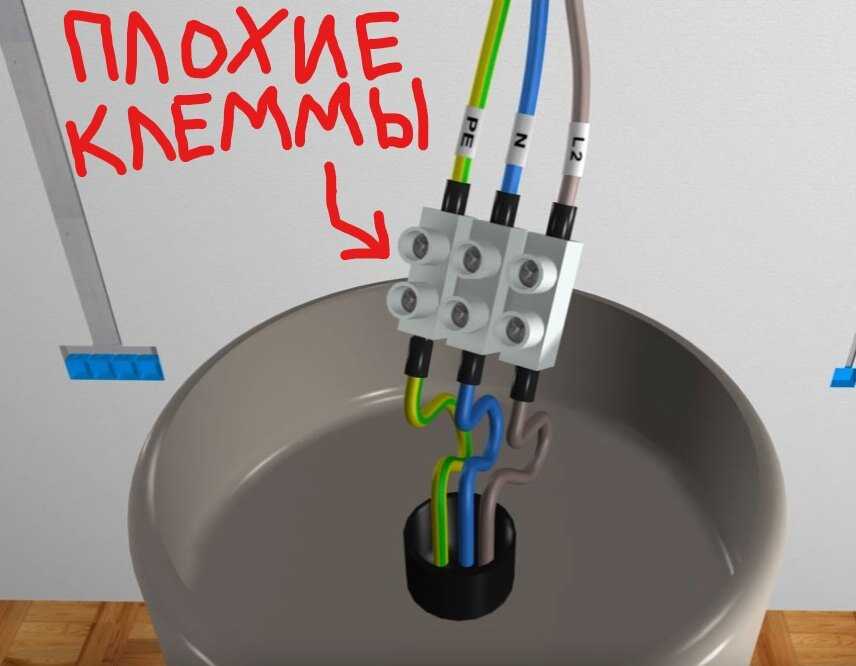

Далее провода необходимо соединить вместе любо при помощи клеммника, либо поджав плоскогубцами. Подойдите к потолку и при помощи индикатора определите, какой провод не светится. Два из трех проводов будут светиться – это фазы. Это и есть отходящие клавиши. Провод, который не светится — общий. В выключателе светится 1, не светится 2 провода, а в люстре – наоборот.

     4. Разводка проводов в люстре для двухклавишного выключателя

Под крепежом люстры вы увидите два провода, а для двойного выключателя нужно три. На этом этапе вам необходимо раскрыть ту область люстры, в которой спрятано соединение проводов. Обычно она находится прямо под основание, крепящимся к потолку. Вы увидите по два провода, исходящие из каждого рожка люстры. Каждая пара проводов идёт на один патрон. Из каждого такого рожка достаньте принадлежащие им фазу и ноль. Синий провод – это всегда ноль, а коричневый – фаза. Цветовая гамма прописана в правилах электробезопасности.

Возьмите по одному синему проводу от каждой лампочки, и скрутить их все вместе. Так как у нас будет два выключателя, разделим существующие лампочки по количеству выключателей. К примеру, если у вас пятирожковая люстра, две лампочки может включать один выключатель и три лампочки – другой.

Берем два коричневых провода и скручиваем их вместе. Это будет фаза L1 и первый выключатель. Три других коричневых провода также скручиваем вместе, это будет фаза L2. Нулевой провод обычно обозначается буквой N.

У вас получится 3 скрутки: одна скрутка из синих проводов, состоящая из пяти, вторая – из двух коричневых проводов на 1 выключатель, и третья – это три коричневых провода на 2-ой выключатель.

Запомните, что фазные провода проходят через выключатель, а нулевой провод уходит напрямую к люстре. Подключение происходит следующим образом:

     1. Берем нашу синюю скрутку и подключаем её к нулевому проводу на потолке.

     2. Два провода на один выключатель подключаем к одному фазному проводу, тому, который мы определили как L2. Вторую скрутку из трех проводов подключаем к первому фазному проводу, то есть L1.

     3. Возвращаемся к люстре и берем3 клеммных зажима. Берем скрутку проводов от первой фазы, вставляем её в один зажим, скрутку от второй фазы – в другой зажим. Берем третью скрутку, то есть нулевой провод, и также вставляем её в зажим.

     4. Теперь мы имеем 3 зажима в люстре и 3 провода в потолке. Двойная скрутка от двух лампочек подключается к фазе 1, тройная скрутка от трех лампочек подключается к фазе 2, нулевой провод от люстры подключается к синему проводу с потолка.

В этом видео мастер по работе с осветительными приборами пошагово рассказывает, как подключить люстру с 5 лампами к двойному выключателю.

А в этом видео Вы увидите подробное понятное объяснение того, как соединить провода в самой люстре, а также в распределительной коробке для подключения двойного выключателя:

Подключение люстры со светодиодами

Основное отличие в подключении светодиодной люстры заключается в том, что ею можно управлять не только при помощи выключателя, но также и с помощью пульта дистанционного управления. И даже если в базовой комплектации светильника отсутствовал пульт дистанционного управления, вы можете докупить его самостоятельно и подключить отдельно.

Прежде всего, соберите все детали люстры по описанным выше шагам. Далее не забудьте обесточить провода, чтобы обезопасить себя во время проведения работ. При помощи индикационной отвертки найдите фазу и подключите фазный провод к колодке.

Обычно в комплекте со светодиодной люстрой поставляется монтажная планка. Прямая планка закрепляется на 2 дюбеля, а крестообразная – на 4. Повесьте люстру на декоративные болты и надежно закрепите на потолке. Затем проверьте работоспособность светильника.

В этом видео Вы сможете наглядно увидеть процесс сборки и подключения светодиодной люстры, а также её пульта-диммера.

Почему взрываются лампочки в люстре при включении

Взрывающиеся лампочки при включении света в светильнике, торшере или люстре – явление не редкое. Давайте разберемся, почему же лопаются лампочки, и какими должны быть наши действия, чтобы миновать эту неприятность?

     1. Сомнительное качество комплектующих или брак производителя. При покупке различных видов лампочек, лучше не экономить, так как осветительные приборы часто взрываются из-за их нестабильной работы. Лучше приобретать лампочки проверенных производителей.

     2. Старый выключатель. Необходимо тщательно следить за техническим состоянием патронов, выключателей и проводов. Лампочки будут лопаться и дальше, если не проводить регулярный осмотр.

     3. Отсутствие вентиляции в плафоне люстры. При работе лампочка сильно накаливается, плафон светильника мешает воздуху подняться вверх, поэтому происходит перегрев, и она перегорает или лопается.

     4. Пожалуй, одна из самых часто встречающихся причин — это скачки напряжения. При включении люстры напряжение из сети идет непосредственно на лампочку, в результате чего она может не только сгореть, но и взорваться. Поэтому в домах часто устанавливают стабилизаторы для смягчения перепадов напряжения.

     5. Лампочка в люстре или светильнике может взорваться от механического воздействия. Как правило, эта причина наблюдается у динамических светильников. Удары и сотрясения точно не будут содействовать надежной работе. К примеру, если светильник болтается от порыва ветра, то в лампочке может оборваться спираль или она вовсе лопнет. Лучше создать нормальные условия

 для ламп, или заменить их на менее чувствительные модели.

Разрыв лампочки может быть единичным случаем, но когда это происходит часто, следует найти причину. Исправление неполадок в домашней сети – вопрос безопасности, здоровья и экономии средств. Если взорвавшаяся лампочка в вашем доме — не редкость, советуем соблюдать следующие рекомендации:

     1. Замените обычные лампочки на светодиодные, они служат дольше.

     2. Постарайтесь сменить старую проводку и выключатели на новые как можно скорее.

     3. Подбирайте лампы освещения и светильники одинаковой мощности.

     4. Приобретайте лампочки проверенных брендов.

     5. Не поручайте сборку и установку светильников и люстр человеку, не обладающему соответствующими навыками.

     6. Не оставляйте включенными без необходимости светильники, которые можно выключить.

Итак, мы рассмотрели несколько причин выхода из строя лампочек. Как показывает практика, приведенные нами рекомендации позволят избавиться от такого неприятного явления, как взрыв ламп освещения.

Как помыть люстру

Хрустальные люстры – один из самых популярных видов потолочных светильников. Помимо поддержания нужного уровня освещения, они создают особую атмосферу и отлично вписываются в любой интерьер.

Потратившись на хорошую люстру, мы ожидаем, что она будет вечно радовать нас свои блеском. Однако хрусталь имеет свойство притягивать микрочастицы жира и пыли, и поэтому нуждается в очистке. Помимо этого, он может потерять свою прозрачность и красоту.

Два способа помыть хрустальную люстру, не снимая с потолка

Как помыть хрустальную люстру с подвесками, не снимая с потолка? Вы можете использовать несколько простых способов, которые помогут достичь идеального результата и не требуют больших затрат.

Важно! Соблюдайте технику безопасности. Люстру обязательно нужно мыть с выключенными лампочками.

Способ № 1.

• Для мытья люстры используйте микрофибру. Она не оставляет разводов и досуха вытирает любую поверхность.
• По возможности, снимите мелкие детали. Это позволит добиться правильного результата и ускорит процесс. Разложите мелкие детали на полотенце, так, чтобы они не прикасались друг к другу. Поливая их холодной водой, следите, чтобы не осталось сухого пространства.

Важно! Температура воды не должна превышать 30-40 градусов, иначе хрусталь помутнеет.

• Выбирая чистящее средство, вы можете использовать средство для удаления известкового налета, средство для удаления жира или средство для мытья посуды.
• Нанесите чистящее средство, брызгая на каждую деталь. Оставьте на 15-20 минут. Постарайтесь не тереть, а аккуратно промокнуть мягкой губкой. Сполосните водой из душа.
• Наберите в таз прохладную воду и добавьте немного нашатырного спирта (он придает блеск). Сначала окуните детали в проточную воду, затем в воду с нашатырным спиртом.
• Сушить детали можно любых удобным способом. Главное, чтобы они не путались, не прикасались друг к другу и равномерно сохли, без подтеков. Благодаря спирту, они сохнут мгновенно.

Способ № 2.

Возможно, вы думаете: «Я не хочу снимать мелкие детали». Как можно помыть люстру в таком случае? Существует еще один способ, которым Вы можете воспользоваться.

• Возьмите две пары хлопчатобумажных перчаток.
• Одну пару окуните в раствор уксуса, воды и средства для мытья посуды. И надев перчатки, протрите каждый кристалл.
• После этого, используйте сухую пару перчаток. Надев их на руки, вытрите все детали досуха.

Такими простыми способами вы можете долго сохранять свою люстру в первозданном виде.

Если у вас остались какие-либо вопросы по заказу, сборке и установке люстры, вы можете задать их нам при помощи бесплатного онлайн-чата в правом углу экрана. Кроме того, в комментариях вы можете поделиться своими секретами сборки и установки люстр или оставить рекомендации, которые пригодятся другим посетителям.

Мы очень надеемся, что благодаря рекомендациям, описанным в этой статье, вашу комнату очень скоро украсит новый осветительный прибор, собранный своими руками. Как вы увидели, алгоритм работы по установке люстры не так уж сложен, и, приложив немного усилий, вы сможете разобраться во всем, даже не будучи электриком. А если вы всё ещё находитесь в поисках потолочного светильника своей мечты, приглашаем Вас в огромный каталог освещения интернет-магазина ROSESTAR. Среди нашего ассортимента для каждого найдется светильник по его вкусу, идеально подходящий именно под ваш интерьер.

Авторы статьи: специалисты компании ROSESTAR

Товары из статьи:

Люстры в гостиную

Современные люстры

Классические люстры

Подвесные люстры

Как подключать люстру правильно — с 1,2,3,4 лампами, пультом управления и выключателем, схемы

Приступая к вопросу установки потолочного светильника, а данное понятие немного расширяет привычную тему интерьерных светильников, следует, прежде всего, обратить внимание на саму конструкцию люстры, а именно способ ее крепления.

• Необходимые материалы и инструменты ↓
• Как крепить? ↓
• Как подключить провода? ↓
• Схема подключения на три провода ↓
• Подключение на четыре провода ↓
• Подключение люстры с дистанционным управлением ↓
• Подключение к выключателю ↓
• Советы ↓

Конструктивно, светильники условно можно разделить на:

1. Подвесное крепление с помощью потолочного крюка.
2. Крепление с помощью монтажной планки.
3. Корпусное крепление к потолочной поверхности.

Первый, наиболее распространенный вид крепления люстр недавнего прошлого. Практически все светильники от эксклюзивных хрустальных светильников из горного хрусталя, красивейших и дефицитнейших в советское время, люстр из богемского стекла, до довоенных плюшевых абажуров крепились довольно просто с помощью жестко вмонтированного в потолок крюка.

Более современные варианты интерьерных светильников, используют в своем креплении монтажную планку – ее стационарно прикрепляют к потолочной поверхности, и на имеющиеся болты подвешивают саму люстру, закрывая планку декоративной накладкой.

При корпусном способе с помощью дюбелей, люстра через отверстия в корпусе светильника жестко прикрепляется к потолку.

Необходимые материалы и инструменты

Рациональность использования каждого из указанных способов определяется непосредственно на месте монтажа исходя из местных условий и дизайнерской идеи.

Но каков бы ни был замысел идеи оформления помещения, в его реализации необходимы:

1. Инструменты.
2. Расходные материалы.
3. Средства защиты и средства, обеспечивающие соблюдение правил техники безопасности.

Из инструментов, необходимых для крепления люстры (здесь речь идет о варианте, когда из бетонного потолка выведены только провода, без отверстия и каких бы то ни было средств или приспособлений):

1. Перфоратор для пробивания отверстий в плите.
2. Набор сверл по бетону.
3. Электрический удлинитель.
4. Электрический тестер (не путать с пробником).
5. Электрический пробник (а здесь уже не путать с тестером, тестер – это прибор для измерения электрической цепи, напряжения, сопротивления, а пробник – прибор похожий на отвертку для определения наличия напряжения в проводке).
6. Индикатор скрытой проводки (в случае, если логику строителей понять не удается и необходимо производить поиск электрических проводов в толще бетона).
7. Отвертка (желательно с длинным рабочим органом обмотанным изолентой).
8. Пассатижи.
9. Кусачки.
10. Круглогубцы.
11. Нож с диэлектрической рукояткой, как впрочем и все остальные инструменты.

Из расходных материалов понадобятся:

1. Изоляционная ПВХ лента.
2. Монтажная колодка.
3. Дюбели и болты.

В качестве средств защиты:

1. Резиновые перчатки (желательно специальные перчатки для монтажа из мягкой резины, но если нет таковых, подойдут и обычные кухонные).
2. Устойчивая лестница-стремянка или крепкий стул.

Дополнительно, нелишне иметь под рукой пространство для инструмента и сборки элементов светильника.

Как крепить?

Крепление люстры на монтажную планку

Начало работ по установке рекомендуется посвятить изучению самого светильника и способа его крепления, электрической начинки и непосредственно инструкции по сборке.

Сам процесс можно представить следующим образом:

1. Сборка основных элементов люстры, без плафонов и элементов декора.
2. С помощью индикатора скрытой проводки определяется место прокладки электрических кабелей в потолке.
3. В безопасном месте, недалеко от места выхода проводов (обычно провода выходят на 10 – 12 сантиметров), отмечается место для установки потолочного крюка.
4. Перфоратором проделывается отверстие в плите на глубину дюбеля (на пластиковых дюбелях промаркированы цифры: первая – это диаметр, вторая – это длина, все показатели в миллиметрах).
5. В отверстие вставляется пластиковый дюбель и вкручивается крюк (или вставляется самозажимной крюк).
6. За специальное кольцо или фиксатор люстра подвешивается на крюк.

В случае крепления с помощью монтажной планки, порядок работ следующий:

1. Определяется место установки планки.
2. На планку присоединяются монтажные болты.
3. Перфоратором сверлятся отверстия.
4. Вставляются дюбеля.
5. Через центральное отверстие в монтажной планке продеваются электрические провода.
6. Планка саморезами или болтами притягивается к потолку.

https://www.youtube.com/watch?v=Ltu6IWLV7Po

Как подключить провода?

Схема подключения с одной лампой

Теперь, когда самая грязная и пыльная часть работы позади, наступает самая интересная и творческая часть процесса – подключение электрических проводов.

Здесь, кроме всего прочего, рекомендуется взять лист бумаги и карандаш. Так проще и наглядней на бумаге можно зарисовать, а позже, правильно и с первого раза собрать схему подключения светильника.

Первое, на что нужно обратить внимание, это количество проводов, выходящих с потолка:

1. Кабель в две жилы – светильник будет работать в одном режиме – одновременном включении всех ламп.
2. Кабель в три жилы – в таком случае существует возможность регулировать освещенность помещения, использовать минимальный или максимальный режим освещения.

Второй немаловажный момент, на который следует обратить особое внимание – это то, какой конструкции установлен выключатель – одно, двух или трехклавишный.

Одноклавишный выключатель включает все лампы люстры одновременно и переключение режимов невозможно. Выключатели с несколькими положениями позволяют переключать режимы освещения, также как и включать все лампы одновременно.

Третий момент, уже из практической плоскости, требует определить наличие фазы и нуля в проводке. В классической схеме подключения, нуль, обозначаемый латинской «N», из распределительной коробки подключается напрямую, без выключателя. Фаза определяется пробником – лампочка показывает напряжение свечением. Вот этот проводник и разрывается контактами выключателя.

Теперь, когда основные моменты определены, без особого труда можно подключить люстру к электросети.

Схема подключения на три провода

Современные электрические приборы уже лет 30 комплектуются проводкой с цветовой маркировкой. Так, общепринятым в цветовой гамме оплеток кабелей – синий цвет символизирует «ноль», остальные провода «фазу», а вот провода, имеющие две продольные полосы – желтую и зеленую, нужны для подключения заземления.

Самый простой тип подключения – двухпроводный. Один кабель «ноль», второй через выключатель «фаза». Провода проводки здания зажимаются в гнездах монтажной колодки, с противоположной стороны гнезд зажимаются провода светильника. Все элементарно.

При присоединении трех проводов, действия должны быть следующими:

1. В проводке люстры соединяются все провода синего цвета в одну скрутку.
2. Остальные провода соединяются в зависимости от количества ламп в две скрутки – одна часть ламп будет включаться одной клавишей выключателя, остальные лампы будут включены второй клавишей, при нажатии на обе клавиши будут включены все лампы.
3. Через монтажную колодку присоединяются скрутки в следующем порядке – «ноль» в гнездо с проводами синего цвета, остальные скрутки в гнезда с проводами «фазы».

Подключение на четыре провода

Классический вариант использования в проводке здания четырех кабелей – это стандартная схема на два положения с дополнительной жилой заземления. Такой провод маркируется двумя дополнительными полосами.

В случае присутствия в проводке дома такого четырехжильного кабеля без маркировки, обращение с ним требует дополнительного внимания и осторожности. Нахождение жил провода с напряжением облегчает поиск провода заземления, далее просто с помощью тестера определяется вывод с «нулем» и жиля кабеля заземления.

В дальнейшем, этот конец кабеля рекомендуется просто заизолировать и не использовать при подключении.

Подключение люстры с дистанционным управлением

Создание красивого светового шоу или программное включение освещения в помещении сделало возможным использование в современных светильниках электронных компонентов. Одним из достижений современной электроники является использование пультов дистанционного управления светильником.

Особенностью подсоединения такого электронного чуда является специальный блок управления, управляющего освещением. В принципе, подключение такой люстры не является большой проблемой, это такой же светильник, как остальные, кроме разве что электроники, которую к сети нужно подключать согласно прилагаемой схеме.

Здесь важную роль играет не только полярность, но и в некоторых случаях необходимость подключения провода заземления с желто-зеленой полоской.

Подключение к выключателю

Кроме этого, желательно так же как и обычную люстру, подключить общую цепь через выключатель, ведь отключение освещения иногда необходимо во время длительного отсутствия или, к примеру, замены ламп. Как и обычные светильники, через выключатель подключается напряжение, а нулевой провод идет напрямую через распределительную коробку.

Советы

В арсенале домашнего электрика, кроме традиционной изоленты и пробника, рекомендуется иметь и некоторые другие хитрости – например, лампочки пробника. Нехитрое приспособление, состоящее из электрического патрона с подключенными проводами 35-40 сантиметров длиной с зачищенными концами и лампочки позволит быстро и просто определить напряжение в проводке.

Приступая к монтажу осветительных приборов, нелишне прикрепить скотчем к выключателю лист бумаги с предупреждением о проведении работ.

Кроме этого, среди защитных мер, рекомендуется иметь обувь на резиновой подошве и не работать со стремянки на мокром полу.

Статья была полезна?

0,00 (оценок: 0)

Как подключить люстру к плагину | На главную Руководства

Дейл Ялановский

Люстра, как и любой другой электрический светильник, имеет провода накаливания, нейтральные провода и, если это более современный тип люстры, провод заземления. Каждый провод будет окрашен по-разному, чтобы облегчить их соединение. Например, распространенными цветами сегодня являются черный для проводов под напряжением и белый для нейтральных проводов. Однако старинные люстры могут иметь покрытие из черной ткани для горячего и покрытие из коричневой ткани для нейтрального. Соответствие проводов одинакового цвета имеет решающее значение для успешного подключения люстры к розетке.

1. Отключите питание прибора в распределительной коробке. Снимите люстру с потолочного крепления, если это применимо. Отвинтите стопорную гайку на плафоне и дайте люстре свободно свисать. Включите настенный выключатель, который питает люстру, и проверьте проводку бесконтактным тестером напряжения. Если выключатель выключен, но питание на люстре все еще есть, не пытайтесь его отключить. Вызовите профессионального электрика для решения проблемы.

   После отключения питания вытащите провода и отвинтите гайки, удерживающие их вместе. Отвинтите провод заземления от монтажной планки с помощью отвертки, если применимо, затем отвинтите монтажную планку и опустите люстру.

2. Разделите провода по цвету их оболочки. Если оголенные провода не видны, снимите с проводов примерно 1/2 дюйма оболочки.

3. Подберите шнур лампы к типу проводов люстры. Большинство старых люстр имеют только два типа проводов: провод накаливания и нейтральный провод. Современные люстры будут иметь 3-проводную схему: горячий провод, нейтральный провод и зеленый провод заземления. Выберите шнур лампы, который соответствует стилю вашей проводки, и, поскольку теперь он будет подключен к настенной розетке, он должен быть достаточно длинным, чтобы дотянуться до нее.

4. Зачистите концы проводов на шнуре лампы так, чтобы было видно 1/2 дюйма оголенного провода.

5. Свяжите провода вместе с помощью проволочных гаек. Горячие провода соединяются гайками с горячими проводами, нейтральные провода соединяются гайками с нейтральными проводами, а зеленые заземляющие провода соединяются гайками вместе. В зависимости от того, какой у вас шнур лампы, нейтральные провода будут либо белыми, либо иметь белую полосу, идущую сбоку, либо ребристые.

6. Вставьте вилку в конец шнура лампы. Если это только двухпроводная установка, вы можете вставить незачищенные провода в быстроразъемную вилку и зафиксировать их на месте. Если это трехпроводная установка, вам понадобится вилка, которая может вместить заземляющий провод. Это заглушки, состоящие из двух частей: отвинтите верхнюю часть и снимите ее; корпус вилки скользит по проводам. Отвинтите клеммные винты, подсоедините нейтральный провод к серебряному штырю, горячий провод к золотому штырю и зеленый провод к зеленому штырю. Скрутите каждый отдельный провод вместе в оплетку, прежде чем наматывать их на клемму. Надежно завинтите клеммы, прижмите верхнюю часть к корпусу вилки и прикрутите их друг к другу.

7. Прикрепите люстру к оригинальному потолочному креплению, если это применимо. Вам не нужно будет подключать провода. Поместите навес обратно на стопорный винт, затем навинтите стопорную гайку на навес.

Каталожные номера

• Семейный мастер на все руки: починить шнур лампы
• Рон Хейзелтон: как установить съемный потолочный светильник
• Марта Стюарт: замена проводки лампы — замена вилки

Советы

0040

Если вы перевесите люстру, шнур, который будет проходить через потолок и вниз по стене, можно поддерживать, вставив непроводящие пластиковые скобы через каждые 12 дюймов или около того в гипсокартон или вбив их в шпильки. Также можно прикрепить декоративные небольшие крючки, которые будут поддерживать шнур. Однако в гипсокартоне вам нужно будет просверлить крошечные отверстия в гипсокартоне и вставить небольшие настенные анкеры, чтобы удерживать крючки на месте.

Предупреждения

• При использовании табуретки для доступа к потолочной люстре всегда проверяйте надежность основания и никогда не взбирайтесь на верхнюю ступеньку.

Биография писателя

Дейл Ялановски профессионально пишет с 19 лет.78. Он был опубликован в «Женском дне», «Новом домашнем журнале» и на многих сайтах, посвященных самоделкам. Он специализируется на проектах «сделай сам», домашнем хозяйстве и обслуживании автомобилей, а также управлении недвижимостью. Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Как подключить потолочный светильник с помощью трех проводов: пошаговое руководство — Уникальная установка освещения

Вы хотите установить потолочный светильник, но не знаете, как это сделать, используя всего три провода? Это пошаговое руководство покажет вам, как! Многих пугает перспектива подключить потолочный светильник, но на самом деле это не так уж и сложно. Вам просто нужно следовать этим простым шагам. Так что собирайте инструменты и приступайте!

-Во-первых, вам нужно собрать следующие инструменты: отвертку, клещи для зачистки проводов и плоскогубцы.

-Далее снимите светильник с потолка. Для этого открутите стопорные гайки или винты, удерживающие его на месте.

-После того, как прибор снят, осмотрите провода. Вы должны увидеть три провода: черный, белый и зеленый или голый медный.

-Черный провод является «горячим» проводом и подает питание на свет. Белый провод — это «нейтральный» провод, по которому электричество возвращается к источнику питания. Зеленый или неизолированный медный провод является «заземляющим» проводом и помогает защитить от поражения электрическим током.

-Теперь, когда вы знаете, какие провода к чему, можно приступать к подключению потолочного светильника. Сначала подключите черный «горячий» провод к одной из латунных клемм на светильнике. Затем подключите белый «нейтральный» провод к одной из серебряных клемм на светильнике. Наконец, подключите зеленый или неизолированный медный провод «заземления» к зеленой или неизолированной медной клемме на осветительном приборе.

-После того, как все провода подсоединены, привинтите светильник на место. Обязательно используйте стопорные гайки или винты, входящие в комплект поставки.

-Теперь включите питание и проверьте свой новый потолочный светильник! Если это не работает, убедитесь, что все провода надежно подключены к соответствующим клеммам. После того, как вы убедились, что все подключено правильно, ваш потолочный светильник должен работать как шарм! Спасибо за чтение и удачи!

Одним из наиболее важных моментов, которые следует учитывать при подключении потолочного освещения, является диммер. Этот переключатель регулирует количество света, излучаемого светильником, и важно выбрать диммер, совместимый с вашим осветительным прибором. На рынке существует множество различных типов диммерных выключателей, поэтому важно провести исследование перед покупкой. Кроме того, потолочные светильники могут быть подключены к диммеру различными способами, поэтому важно проконсультироваться с профессиональным электриком, чтобы убедиться, что проводка выполнена правильно. Соблюдая эти меры предосторожности, вы можете быть уверены, что ваш потолочный светильник прослужит долгие годы без проблем.

электрическая проводка на Википедии

Когда дело доходит до проводки потолочного светильника, нужно помнить о нескольких вещах.
