Как подключить люстру с 2 проводами к потолку с 3 проводами: Как подключить двухжильную люстру к трехжильному проводу?

Как подсоединить люстру своими руками без помощи электрика

Любой потенциальный домовладелец, выполняя частичный либо полный ремонт в помещении в дальнейшем столкнется с процессом установки люстры. Поэтому, если он увидит на потолке несколько проводов, то задастся вопросом о том, как подсоединить люстру. Поэтому перейдем к последовательному и детальному рассмотрению особенностей монтажа люстры во внутреннем помещении домовладения. А также какие провода оттуда выходят и какой из них за что отвечает. Однако, перед рассмотрением этих особенностей стоит разобраться в определенных обозначениях, которые используются при подключении различных люстр, а также рассмотрим понятие, связанное с заземляющим проводом.

Условные обозначения.

Итак, контакты, которые используются для подключения электрической проводки на люстре имеют соответствующие обозначения в виде «L», что обозначает конкретную фазу; «N», что является обозначением нулевого провода; «РЕ», что является обозначение заземляющего провода с зелено-желтым оттенком. Однако, если люстра была произведена довольно давно, то таких обозначений может и не значиться. Поэтому с этим стоит разбираться в самостоятельном режиме.

Теперь рассмотрим, что представляет из себя заземляющий провод, который монтируется в нынешних люстрах. Его обозначение связано с символами «РЕ». В случае проведения электрической проводки в домовладении с заземляющим проводом, то его стоит подсоединить к той клемме, где присоединяется заземляющий провод люстры. Если проводка выполнена без использования данного провода, что характерно для старых квартир, то данный провод не присоединяется. Это никоим образом не сказывается на работоспособности люстры. Теперь перейдем к рассмотрению вариантов подключения.

Сперва перейдем к рассмотрению стандартного варианта установки люстры, где из люстры выходят несколько проводов, а после этого стоит перейти к рассмотрению более сложных вариантов в виде двух проводов из люстры и двух проводов из потолка. Здесь рассматривается вариант подключения однорожковой люстры, где одна лампочка и одноклавишный выключатель. Для этого потребуется несколько проводов, которые выходят из потолка, подсоединить к двум проводам, которые исходят из люстры путем скручивания или с использованием клемм и клеммной колодки.

Согласно установленных правил безопасности фазный провод подсоединяется к патрону (центральному контакту), а размыкается он с помощью выключателя. Многие специалисты советуют использовать данное правило, ведь в реальных условиях никто об этом не думает, а выключатель и люстра подключаются не думая.

Если в помещении исходит более 3-х проводов из люстры и 2 проводов из потолка, то в люстре должно быть более двух лампочек и использоваться одноклавишный выключатель. В этом случае используется несколько вариантов подключения, когда:

1. выключатель в активном положении, а лампочки горят одновременно;
2. каждая лампочка включается отдельным многоклавишным выключателем;
3. группы лампочек включаются каждой клавишей многоклавишного выключателя.

В случае, если с потолка идет 2 провода, то люстру подключают, как и в первом случае, а лампочки горят одновременно. В таком случае проблем с подключением не будет. Теперь перейдем к рассмотрению варианта, когда провода в люстре соединяются для включения каждой отдельной лампочки. Для решения данной задачи сперва стоит параллельно соединить все пары патронных проводов. После этого стоит перейти к отвинчиванию 1 и 3 клемм, изъять провод, идущий от левого патрона 1 клеммы и вставить в 3 клемму с правым проводом (от правого патрона).

В случае, когда из люстры исходит два провода и три провода из потолка. При такой вариации проводов устанавливается двухклавишный выключатель. Вначале стоит уделить внимание проводам, которые исходят из потолка, а затем стоит поискать общий провод. Для решения данной задачи может потребоваться индикатор фазы в виде отвертки с неоновой лампой внутри, что дает возможность отличить фазовый провод от иных (нулевой, заземляющий). После этого стоит по переключать клавиши в различные положения, и коснуться каждого провода поочередно с помощью щупа индикатора.

[reclam]

К общему будет принадлежать тот провод, которые отличается от иных или на нем появится свечение. Но если использование индикатора не подразумевается, то не стоит переживать. Для решения данной задачи стоит подсоединить к люстре два потолочных провода и поставить выключатель в активный режим, но обе клавиши. Если при этом включится свет, то все соединения сделаны правильно. А если возникло желание разобраться в ситуации более детально, то подключение двоих проводов стоит сделать таким способом, чтобы при включении обеих клавиш в активный режим свет не загорался. Так, можно найти провода, которые отходят от включателя. После этого стоит зажать общий провод в клемме, а другой, отходящий из потолка с двумя проводами люстры.

                В случае, если из люстры отходит 3 и более проводов и 3 провода из потолка. В этом случае используется многорожковая люстра, а выключатель используется двухклавишного типа.

В данном случае установка люстры аналогична предыдущему варианту. Вначале определяется общий провод из трех, которые выходят из потолка. Однако, выполнить такие действия можно благодаря индикатору или способом перебора, когда общим будет тот провод, во время отсоединения которого, лампочки не загораются. Затем к нему необходимо подсоединить по одному проводу из пар, которые исходят из каждого патрона люстры. Остальные два провода подсоединяются к свободным проводникам из пар, исходящих от патронов люстры.

Для того, чтобы было ясно, как осуществить подключение люстры, перейдем к рассмотрению схемы ее подключения. В первом случае 2 провода из люстры, 2 из потолка. Во втором случае 2 провода из люстры, 3 из потолка. В третьем случае подключение проходит аналогичным способом, но включение будет проходит лишь одной из клавиш. В четвертом случае 3 провода из люстры, 3 из потолка. В пятом случае 3 провода из люстры, 2 из потолка, где используется одноклавишный выключатель.

Иными словами, со способами подключения выключателей к люстре разобрались. А теперь перейдем к рассмотрению некоторых рекомендаций относительно энергетического потребления люстры. Если потенциальный светильник потребляет значительную численность электрической энергии, то стоит задуматься о замене простых лам накаливания на более современные аналоги источников света в виде люминесцентных или светодиодных лампочек, которые имеют компактный вид. Вместе с этим, они потребляют гораздо меньше электрической энергии, нежели в случае использования ламп накаливания.

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Подключение люстры своими руками

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

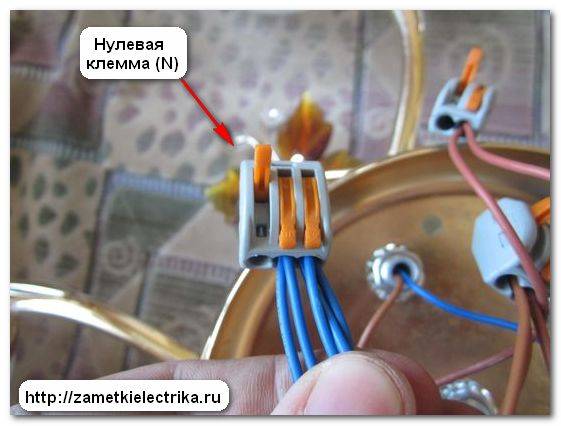

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Перед тем как подключить люстру, проводники группируют

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в .

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем .

http://stroychik.ru

Как подключить светильник двумя черными проводами

Дэн ВинерПоследнее обновление Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

•
  Пинтерест

•
  Фейсбук

•
  Твиттер

Если вы ремонтируете или, возможно, имеете дело с мерцающим светильником, вы можете попытаться заменить его своими руками. Замена светильника обычно относительно проста благодаря цветным проводам. Но, к сожалению, иногда подключение светильника не всегда так просто, как хотелось бы.

Как правило, светильники имеют черный провод и белый провод, которые вы подключаете к соответствующим проводам, идущим от потолка. Но если вам нужно подключить светильник двумя черными проводами, важно определить, какой из них горячий, а какой нейтральный. К счастью, есть и другие подсказки, которые вы можете найти, например, текстуру провода, или вы можете использовать тестер напряжения.

Если вам нужно подключить осветительную арматуру с помощью двух черных проводов, ваш первый шаг — определить, какой провод какой. Перед полной заменой лучше сначала протестировать приспособление, чтобы не пришлось удалять приспособление. Но если вам неудобно иметь дело с электричеством, то лучше всего вызвать электрика.

Содержание

Цвета проводов светильников

Обычно провода светильников имеют разные цвета, соответствующие проводам в электрической коробке на потолке. Это позволяет достаточно легко заменить существующее устройство на новое, пока вы не поймете, что у вашего устройства есть два черных провода.

Обычно разные цвета проводов обозначают определенные вещи. В простом светильнике с одним выключателем у вас, возможно, будет черный и белый провод в светильнике.

Белый провод является проводом заземления и нейтрален, а черный провод находится под напряжением. То же самое касается черно-белого провода на потолке. Если вы видите красный провод на потолке, это обычно представляет собой выключатель, который будет управлять светильником.

В некоторых случаях вы можете заметить желтые или синие провода в распределительной коробке или другие цвета. Все это обычно означает, что есть другие переключатели. Например, вы можете увидеть это, если у вас есть светильник с трехпозиционным выключателем или потолочный вентилятор.

Эти типы замен могут стать более сложными; чем больше проводов, тем сложнее. Но, опять же, в простом приспособлении вы, скорее всего, имеете дело с бело-черным проводом.

Но что произойдет, если вы откроете новый прибор, а у вас нет проводов с цветовой маркировкой?

Почему провода светильника не имеют цветовой маркировки?

На самом деле нет ничего необычного в том, чтобы получить прибор, который не имеет цветовой маркировки проводов. У вас может быть приспособление, которое кто-то сделал, возможно, превратив лампу в проводное приспособление. Или у вас может быть светильник, сделанный в другой стране.

В некоторых случаях ваш прибор может быть антикварным со старыми проводами до того, как вошло в моду цветовое кодирование. Неважно, по какой причине, нужно разобраться, какой провод к чему.

Определение нейтрального провода

Если у вас есть прибор с двумя черными проводами, вы можете сначала изучить текстуру. Некоторые светильники с черными проводами имеют один гладкий провод и один с ребристой текстурой.

В этом случае ребристый провод является нейтральным и соединяется с белым проводом на потолке. Гладкий черный провод соединяется с черным проводом на потолке. Или на одном из черных проводов может быть полоса, указывающая на то, что он нейтральный.

Как правило, вы также можете посмотреть, какой провод подключается к патрону светильника. Это провод, который должен подключаться к черному проводу в распределительной коробке.

Подключение светильника с двумя черными проводами

Если оба черных провода гладкие или вы просто хотите убедиться в этом дважды (хорошая практика), вы можете проверить светильник. Это хорошая идея, прежде чем приступать к замене приспособления и его полной установке. Вы не хотите, чтобы весь проект был выполнен только для того, чтобы узнать, что вам нужно отменить его, чтобы переключить провода.

Инструменты, необходимые для работы

• Мультиметр
• Защитные очки
• Электрический зонд
• Гайки для проволоки
• Помощник
• Лестница или стремянка
• темнота)
• Отвертка
• Электрические плоскогубцы (они облегчают захват и манипулирование проводами)

Когда следует вызывать электрика?

Обычно при установке простого светильника на один выключатель света это довольно просто. Но иногда это может оказаться сложнее, чем ожидалось вначале.

Если вы попытаетесь заменить светильник самостоятельно, вы можете столкнуться с несколькими ситуациями, когда лучше вызвать электрика.

• Если в вашем светильнике три провода без маркировки, вызовите электрика. У них будут специальные инструменты, необходимые для правильной проверки приспособления. В этой ситуации вы можете ошибочно подключить нейропровод и создать опасность возгорания.
• Возможно, вы имеете дело с трехпозиционными переключателями или несколькими приборами в одной цепи. Сюда также могут входить светильники с диммерами или другими функциями.
• Ситуация может усложниться, если вы устанавливаете простой светильник на место потолочного вентилятора или комбинации потолочного вентилятора и светильника.
• Вы больше не чувствуете себя комфортно, выполняя задачу самостоятельно, или не уверены, находится ли цепь под напряжением.

Часто задаваемые вопросы

Сколько стоит замена светильника электриком?

Не считая стоимости светильника, вы можете заплатить от 75 до 115 долларов за замену светильника электриком. Это до тех пор, пока нет непредвиденных проблем или проблем. Установка нового светильника с электричеством может стоить от 300 до 400 долларов.

Как узнать, какой провод нейтральный, если они чистые?

Некоторые светильники имеют прозрачное покрытие проводов вместо черно-белого. Если это относится к вашему приспособлению, вы можете увидеть реальную проволоку сквозь покрытие.

Один должен быть серебряным, то есть нейтральным, а другой медным, то есть горячим. Таким образом, вы прикрепите медный провод к черному проводу на потолке, а серебряный провод — к белому. Конечно, всегда проверяйте, как описано выше, чтобы убедиться, что у вас правильное соединение.

•
  Пинтерест

•
  Фейсбук

•
  Твиттер

Замкнутая проводка освещения — потолочная розетка

Петлевая проводка освещения — это современная кабельная разводка, используемая в большинстве установок. Как правило, для этого используется меньше материалов, и его установка выполняется быстрее, чем радиальная проводка (распределительная коробка), однако может быть немного сложнее проложить фактические провода на потолочной розетке.

На этой странице показана различная проводка, обнаруженная на потолочной розетке установки с использованием петлевой проводки освещения.

Обратите внимание, что цвета, показанные на соединении с потолочной розеткой, соответствуют старому стандарту — красный, черный, желтый и зеленый, а современные стандарты — коричневый, синий, желтый и зеленый (желтый и зеленый — это разъемы заземления, которые обычно неизолированы, но установлены с желто-зеленой оплеткой.)

В отличие от радиальной проводки освещения, петлевая разводка на потолочной розетке сложнее:

1. Общий шлейф
2. Проводка для конца петли
3. Проводка для двух ламп на один выключатель
4. Освещение с подключенным вытяжным вентилятором

1 Общий шлейф

1A — это наиболее распространенная схема подключения проводки, которую вы, вероятно, увидите. Он показывает три кабеля; один кабель (L+N+E) либо от сетевого щита, либо от последней потолочной розетки, один кабель (L+N+E) к следующей потолочной розетке и один кабель (L+S/L +E), который идет к стене или потяните выключатель в этой комнате. Последний кабель, называемый активным выключателем (S/L), подает питание на свет, когда выключатель включен.

Если необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на 1B.

Если у приобретенного вами светильника всего две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если имеются жилы заземления, ВСЕ они должны быть соединены вместе в одной и той же клемме.

2 Проводка для конца петли

2A — Такое расположение проводки указывает на то, что это конец петлевого светильника. У него на одну активную, одну нейтральную и одну заземленную жилу меньше, потому что петля достигла конца и не требует передачи питания на другую потолочную розетку.

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на 2B.

Если приобретенный вами светильник имеет две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если присутствуют жилы заземления, ВСЕ они должны быть соединены вместе в одном терминале.

3 Проводка для двух ламп на один выключатель

3A — Такое расположение проводки указывает на наличие двух ламп в комнате на одном выключателе. Если бы было на один красный (живой) меньше, на один черный (нейтральный) и на один желто-зеленый (земля) меньше, это означало бы, что это конец цикла.

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на рис. 3B.

Если приобретенный вами светильник имеет две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если присутствуют жилы заземления, ВСЕ они должны быть соединены вместе в одном терминале.

4 Освещение с подключенным вытяжным вентилятором

A — такое расположение проводки чаще всего встречается в ванной или на кухне, где есть вытяжной вентилятор с таймером выбега. Если бы это было в конце петли, у него было бы на одну красную (активную) жилу меньше, на одну черную жилу (нейтральную) и на одну желто-зеленую (земля) меньше.
