Как подключить люстру к одноклавишному выключателю: Как подключить люстру через одноклавишный выключатель?

Содержание

Как подключить люстру к выключателю

Необязательно вызывать электрика, чтобы сделать работу, которую без труда можно выполнить самостоятельно. В этой статье мы расскажем, как своими руками подключить люстру к одноклавишному или двухклавишному выключателю.

Принцип подключения люстры

При подключении люстры к выключателю необходимо понять принцип работы. Он довольно простой. Лампочка горит, когда к ней подключены два провода, это фазный провод (обозначения на схеме L) и нулевой (обозначение на схеме N). При подключении лампочки (люстры) один из проводников идет непосредственно из распределительной коробки на люстру (лампу), второй также подключен к люстре, но через разрыв (выключатель).

Важно! Через выключатель по технике безопасности нельзя вести нулевой проводник. Он должен без разрыва идти на лампочку (люстру) с распределительной коробки.

Не стоит рассчитывать на то, что электромонтажники правильно выполнили подключение электропроводки по расцветке проводов (нулевой рабочий проводник — синий или голубой цвет, нулевой защитный проводник — желто-зеленый). Они могли ошибиться. Именно по этой причине перед началом работы необходимо посмотреть, где фазный проводник (фаза) и где нулевой (ноль) выходит из потолка или распределительной коробки. Для этих целей необходима отвертка с индикатором напряжения. При определении фазного и нулевого проводника необходимо проверить индикатор напряжения там, где вы уверены, что оно есть. Это можно сделать в рабочей розетки или этажном щитке. После этого определяем и запоминаем, какие проводники выходят из потолка. Здесь ничего сложного нет, нужно дотронуться индикаторной отверткой в провода, и если лампочка индикатора загорелась, значит это фазный проводник.

С потолка могут выходить провода в таком порядке:

— Два провода. Это фазный проводник и нулевой. Эта схема означает, что подключение возможно только всех ламп вместе.
— Три провода. Два фазных проводника и один нулевой. При данной схеме можно распределить включения ламп в люстре.
— Два двужильных провода — также есть возможность распределения включения ламп.
— Из потолка выходит три провода, но без возможности распределения включения ламп. Третий провод имеет желто-зеленую окраску и является нулевым защитным проводником (заземление).

Рассмотрим основные варианты подключения люстры к выключателям.

Подключение люстры к одноклавишному выключателю

Если из потолка выходит только два провода, это значит, что возможно подключить только одноклавишный выключатель с одновременным включением всех ламп и все равно, сколько из люстры выходит проводов, два, три или пять.

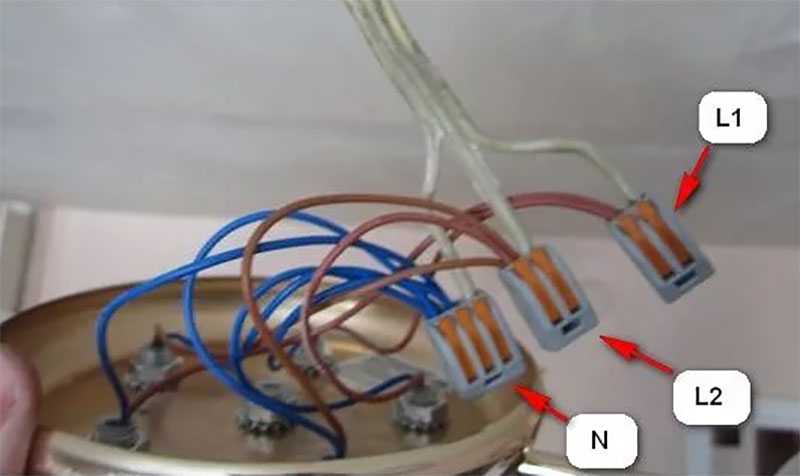

Если из люстры выходит три провода, то их необходимо соединить между собой по цвету, чтобы в итоге было два пучка проводов. Затем просто соединяем провода с люстры и с потолка.

Если из люстры выходит два провода, значит включение всех ламп возможно только одновременно. Если из люстры выходит три провода, то это означает: один общий проводник на все лампы, который должен подключаться к нулевому проводнику. Второй и третий провода предназначены на первую и вторую секцию ламп в люстре соответственно (например, 1 + 2 лампы для трех ламповой люстры или 3 + 2 лампы для пятиламповой люстры или т. п.).

Подключение люстры к двухклавишному выключателю

Условия для подключения двухклавишного выключателя — это три провода с потолка (ноль и два фазных провода) и три провода из люстры (трех — или пятиламповая люстра). В данном случае с помощью индикатора напряжения определяем нулевой и фазные проводники, которые выходят из потолка. Для определения общего проводника на все лампы нет ничего проще, он один, а два других одного цвета, значит, идут на две секции ламп. Это специально делает завод производитель для того, чтобы даже не электрик смог подключить люстру. Затем нулевой проводник с потолка соединяем с общим в люстре, а каждую секцию ламп с фазными проводниками, которые идут через двухклавишный выключатель.

Важно! При работе с подключение люстры и установка выключателей, необходимо отключить подачу электричества на соответствующую ветку.

Как правило, для верхнего света идет отдельная ветка, которую можно отключить пакетным выключателем не выключить розетки. Для освещения помещения во время монтажа воспользуйтесь светильниками, которые подключаются к розетке.

Соединения электропроводов необходимо осуществлять с помощью клеммных колодок. Допускается соединять электропроводку скруткой с обязательной изоляцией. Надежным соединением считается скрутка с пропайкой.

Важно! Соединять медные и алюминиевые провода скруткой нельзя. Это пожароопасно! Их соединение можно проводить только с использованием клеммных колодок.
Источник

Как подключить люстру к двухклавишному выключателю: описание, схема и рекомендации

После приобретения люстры у многих людей возникает вопрос: «Как правильно ее подключить к внутридомовой сети?». Данная процедура не слишком сложна, однако потребует от вас внимательности и осторожности. Следуя подробной инструкции, размещенной в этой статье, даже новичок сможет легко справиться с этой задачей.

Подключение люстры к выключателю

В любом доме или квартире обязательно висит хотя бы одна люстра. Этот осветительный прибор состоит из одного или нескольких плафонов, куда ввинчиваются лампочки. Этот предмет интерьера устанавливают на потолок, чаще всего в центральной его части. Люстра нужна для освещения помещения в темное время суток. Человеку должно быть комфортно при искусственном свете, именно поэтому количество плафонов на осветительном приборе, а также мощность ламп, которые будут установлены на него, следует подбирать заранее, перед покупкой.

После того как было выбрано место для установки люстры, на нем устанавливают специальный металлический крюк. Осветительный прибор подвешивают на потолок при помощи скоб, профилей или специальных колец, которые предусмотрены конструкцией люстры.

Соединение кабелей

Довольно часто люди задают вопрос: «Как подключить люстру?». После успешной установки осветительного прибора требуется подключить его к сети. Чтобы сделать это, необходимо знать, что от люстры к месту подключения выходят два, три или четыре кабеля, окрашенных в разные цвета. Все зависит от модели прибора для освещения комнаты. Чем больше проводов, тем больше на люстре патронов под лампочки, которые возможно установить в данный осветительный прибор. Если отходящих от прибора кабелей два, то при помощи выключателя люстра включается на полную мощность. Если к сети подключить три провода, то один из двухклавишных выключателей будет подавать электричество на половину лампочек, установленных в люстру. Чем больше проводов отходит от осветительного прибора, тем больше будет вариантов ее включения.

Подключение к одноклавишному выключателю

Люди на форумах очень часто задают вопрос: «Как подключить люстру с 2 проводами?». Если от люстры отходят только два электрических кабеля, а на потолке также находятся два кабеля, подключенные к внутридомовой сети, то подключить осветительный прибор становится намного проще. Соединение этих четырех проводов называется попарным, то есть провода от люстры отдельно требуется подключить к проводам в потолке в любой последовательности.

Чтобы ответить на вопрос: «Как подключить люстру к выключателю?», следует знать, что для надежного соединения кабеля электрики используют винтовые клеммы. Если такие крепления отсутствуют, то провода необходимо тщательно скрутить между собой используя плоскогубцы. Для изоляции мест соединений используют пластиковые колпачки, которые выдерживают высокие температуры при нагреве.

Специалисты настоятельно не рекомендуют использовать в качестве изоляции ленту из ПВХ, поскольку в течение длительной эксплуатации она высыхает, теряя былую прочность и устойчивость к нагреву.

Если конструкция светильника подразумевает установку нескольких лампочек, то для подключения такого прибора требуется соединить все нулевые кабели люстры вместе, а затем подключить образовавшуюся скрутку к нулевому кабелю, который выходит из отверстия на потолке. Таким же образом необходимо объединить фазные кабели, и подключить их к фазному проводу электросети.

Подключение к двойному выключателю

Многих мужчин интересует, как подключить люстру на два выключателя? В большинстве современных жилых зданиях проложена трехфазная электрическая проводка. При этом каждый кабель для удобства окрашен в разные цвета. В том месте, где устанавливается светильник, из сети проложены три провода. Два из них являются фазными, они служат для разрыва цепи. Один проходит через первую клавишу, второй – через вторую. Третий кабель называется нулевым. Он проходит напрямую от сети, и должен быть подключен к нулевому кабелю люстры.

Использование клемм

Многие начинающие электрики задают вопрос: «Как подключить провода люстры к сети, и что лучше для этого использовать?». Подключение проводов к люстре осуществляется при помощи клемм или используя технологию скрутки. От каждого плафона осветительного прибора отходят по два провода. Один из них фазный, который должен быть соединен с фазным проводом сети. Второй нулевой, соответственно, должен быть подключен к нулю. При этом необходимо помнить, что подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в жилом помещении.

Подключение пятирожковой люстры

У многих людей, делающих ремонт в новой квартире, часто возникает вопрос: «Как подключить люстру с 5 лампами?». Пятирожковый осветительный прибор необходим для подключения сразу пяти источников света, обычно это лампы накаливания. От него отходят сразу десять проводов. Монтаж такой люстры у многих вызывает трудности.

Чтобы ответить на вопрос: «Как подключить люстру с пультом?», необходимо знать, что у современных люстр такого типа половину проводов окрашивают в синий цвет, а другую половину – в коричневый. Чтобы электрический прибор функционировал, можно воспользоваться одной из двух основных схем:

С использованием выключателя, в который вмонтировано несколько клавиш. В основном для пятирожковой люстры применяется двухклавишный выключатель. При помощи такого устройства можно обеспечить включение одного или нескольких ламп одновременно.
С использованием одноклавишного выключателя. При этом все пять лампочек, при включении, будут гореть одновременно.

Лучше всего выбрать первый вариант подключения. С его помощью гораздо удобнее регулировать освещение в комнате. Кроме того во время использования половины мощности люстры можно значительно сэкономить электроэнергию, а следовательно снизить траты на оплату счетов.

Инструкция для подключения большой люстры

Люди часто не могут ответить на вопрос: «Как подключить люстру к двухклавишному выключателю?». Обычно такой переключатель нужен для крупных пятирожковых люстр. Такой осветительный прибор нужен для освещения крупных помещений. Поскольку в таком осветительном приборе множество отходящих проводов, которые служат для подключения к электросети, в них легко запутаться. Это может привести к короткому замыканию и даже возникновению пожара. Чтобы избежать несчастного случая, во время подключения пятирожковой люстры, необходимо следовать инструкции. В качестве образца возьмем самый распространенный двухклавишный выключатель:

Для начала следует найти два фазных провода, которые выходят из верхней части люстры. Это необходимо сделать перед тем, как повесить люстру на потолок. В некоторых моделях осветительных приборов такие провода могут быть скрыты в защитных кожухах. Чтобы найти его потребуется частично разобрать корпус устройства. Обычно фазный кабель подсоединен к контактам и патронам, в которые ввинчиваются лампочки. После того как главные провода найдены, пометьте их изолентой, а затем соберите корпус осветительного прибора, а после повесьте его на крючок.
Из потолка также должны быть выведены два силовых фазных кабеля для освещения помещения. Чтобы найти его, нужно переключить все клавиши в положение «включено». Затем следует найти провода, отходящие от выключателя, воспользовавшись индикаторной отверткой. Во время работы с напряжением нельзя дотрагиваться до токоведущих частей приборов, а также до оголенных кончиков кабеля.
На следующем шаге потребуется обесточить место подключения люстры к электрической сети. Далее фазные провода от люстры необходимо подключить к двум фазным кабелям электросети. А затем необходимо соединить нулевой провод люстры к кабелю, который выведен из потолка. Прежде чем прятать провода под кожух осветительного прибора, подайте ток на осветительный прибор, чтобы убедиться, что провода соединены правильно и нет короткого замыкания.

Монтаж трехламповой люстры

Многие жители нашей страны часто задают вопрос: «Как подключить люстру к двухклавишному выключателю?». К двухклавишному выключателю чаще всего подключают трехламповую люстру. Перед монтажом необходимо определиться, какая клавиша будет отвечать за включение двух лампочек на электроприборе, а какая за одну.

От двойного выключателя на потолке должно быть выведено два фазных кабеля. Рядом должен находиться нулевой кабель, отходящий от общедомовой сети. В новых домах на потолке выведено 4 кабеля под подключение люстры: два фазных, нулевой и провод для заземления. Последний имеет характерную полосатую желто-зеленую окраску. Назначение остальных проводов можно определить при помощи индикаторной отвертки. Во время поиска двух фазных проводов не забудьте перевести кнопки выключателя в положение «включено».

На люстре также выведены два фазных провода, нулевой и заземляющий. Их нужно подключить к кабелям, отходящим от выключателя и от электросети. При этом нулевой провод люстры должен быть соединен с ответным нулевым кабелем. Фазные провода также должны быть по отдельности соединены с фазными кабелями, проведенными от выключателя к люстре. Провод заземления от люстры должен быть соединен с землей. При этом если в доме не проведен заземляющий провод, то желто-зеленый кабель на осветительном приборе подключать никуда не нужно.

Люди часто задают вопрос: «Как подключить люстру с 3 клавишами у выключателя?». Такой прибор подключается таким же образом, что и к двухклавишному выключателю. Единственное отличие заключается в том, что у выключателя с тремя клавишами к люстре отходят 3 фазных кабеля, которые необходимо соединить с проводами осветительного прибора.

Проверка работоспособности

Многие люди хотят услышать ответ на вопрос: «Как подключить люстру и проверить ее работоспособность?». После того, как монтаж люстры был успешно осуществлен, подайте на электроприбор электричество, чтобы проверить работоспособность выключателя и прибора для освещения комнаты. При положении двух клавиш в положении «включено» должны загораться сразу три лампочки. Если выключить одну клавишу, должна погаснуть одна или две лампочки. Все зависит от того, как были подключены провода.

Виды приборов для освещения

После того как ответ на вопрос: «Как подключить люстру на двойной выключатель?» был дан, следует узнать, по каким критериям дизайнеры делят люстры на категории. Такой осветительный прибор как люстра играет большую роль в благоустройстве комнаты. Именно от него зависит атмосфера, царящая в помещении, в вечернее и ночное время суток. При помощи люстры можно сделать освещение тусклым или более ярким. Перед покупкой такого предмета интерьера следует определиться, какой тип устройства подойдет для монтажа в комнате. По стилю такие устройства разделяют на:

классический;
натуралистический;
кантри;
модернистический;
хай-тек.

В зависимости от материала, из которого сделана люстра, такие приборы разделяют на:

пластиковые;
металлические;
стеклянные;
хрустальные;
комбинированные.

По форме приборы для освещения комнат делят на:

квадратные;
круглые;
овальные;
прямоугольные;
цилиндрические.

Как выбрать подходящую люстру?

После того как мы узнали, как подключить люстру, необходимо подобрать подходящую модель осветительного прибора. Она должна хорошо сочетаться с общим стилем помещения. Люстра должна гармонично вписываться в интерьер комнаты. Слишком большой осветительный прибор, установленный в маленькой комнате, будет смотреться нелепо. А слишком маленькая люстра с одним или двумя плафонами не способна вырабатывать достаточно света для освещения комнаты большой квадратуры. От количества плафонов и мощности ламп будет зависеть качество освещения.

В зависимости от назначения помещения, где будет происходить монтаж люстры, меняется ее размер и модель. В гостиной должно быть много света, следовательно, нужно подбирать прибор с возможностью установки как минимум трех лампочек. В ванной следует позаботиться об установке приборов освещения, которые не боятся влажности и попадания на них небольшого количества воды. Люстра в спальне должна быть приятной расцветки с небольшими плафонами и малой мощности. Лучше всего в этом помещении установить дополнительные небольшие бра или светильники.

electric — Могу ли я добавить светильник в существующую цепь, но с собственным выключателем?

спросил
7 лет, 10 месяцев назад

Изменено
6 лет назад

Просмотрено
125 тысяч раз

У меня есть потолочный светильник посреди кухни. Хочу установить свет над раковиной. Могу ли я использовать проводку в существующем свете, чтобы подключить свет над раковиной и иметь отдельный выключатель для каждого света? Я не хочу, чтобы обе лампочки загорались, когда я щелкаю выключателем потолочного освещения.

электрика
проводка

Предположим, что все приборы подключены к цепи 15 ампер и используют провод 14/2.

Сложность будет зависеть от того, как был подключен коммутатор. Подайте питание на переключатель, подайте питание на приспособление или подайте питание на приспособление и переключите ногу вниз и назад. Если у вас есть питание на приспособлении, то у вас не будет нейтрали на коммутаторе. Если это более новый дом, у вас должен быть белый провод в распределительной коробке, который просто проходит и подключен только к другим белым проводам.

Если у вас есть нейтраль в поле переключателя, и если у вас есть доступ к перетаскиванию второго 14/2 от нового прибора к существующему переключателю, тогда обязательно. Вы просто подключаете все нейтрали, а затем получаете переключатель, подобный этому

. Подключите существующую ножку горячего переключателя к одному переключателю, а ножку горячего переключателя вашего нового прибора — к другому переключателю.

Если нейтрали нет, то у вас есть два варианта:

Вариант №1 Ответвление входящей мощности от существующего устройства с помощью 14/2 к существующему переключателю. Тогда у Вас будет новый ГОРЯЧИЙ и Нейтральный в Коробке. Затем добавьте второй 14/2 к новому Fixture. Используйте тот же переключатель, что и выше, но удалите блокировку между ними, чтобы вы могли подавать отдельные ГОРЯЧИЕ каналы.

Вариант №2 — сделать то же, что и они, и перейти от существующего Fixture к новому Fixture. Принимайте входящее тепло на старом приборе, отводите его на новый прибор. В этом случае вам также понадобится 14/2 вниз к переключателю. Вы подключаете ГОРЯЧУЮ линию от существующего устройства к ГОРЯЧЕЙ линии, которую вы проложили к распределительной коробке. Затем используйте тот же переключатель, хотя вы собираетесь удалить блокировку между ними, чтобы у вас был входящий горячий сигнал для каждого прибора. Затем используйте белый провод после его маркировки, чтобы обеспечить резервное питание устройства.

Вот как выглядит существующая проводка освещения кухни OP:

Включение световых мостов C на 1 (C на 2 ничего не делает, потому что 2 никуда не ведет).

Добавление второго света и выключателя:

Каждый Переключатель управляет своим Светом независимо друг от друга.

Если вам нужен только 1 выключатель, но 2 лампочки, возьмите красный провод от L к L и соедините его с A и A.

Извините за некро, но я подумал, что мой ответ может помочь будущим посетителям страницы.

Вы не можете использовать проводку существующего освещения. Скорее, вам нужно подключиться к распределительной коробке, к которой подключается осветительный прибор. Однако это даст вам только второй свет в той же цепи. Как указывает @DoxyLover, если они находятся в одной цепи, вы не можете использовать отдельные выключатели для каждого источника света.

Вы могли бы использовать один выключатель для главной цепи, а затем второй выключатель только для освещения раковины.
