Подключение люстры. Как правильно повесить и подключить потолочную люстру.

Домой Электропроводка Подключение приборов Подключение люстры. Как правильно повесить и подключить потолочную люстру.

По горячим следам хочу рассказать как подключить люстру к потолку.

Установить и повесить люстру это даже не пол дела, а скорее его четверть. Главное правильно подключить люстру, чтобы все работало. То есть все лампочки загорались по мановению руки при нажатии вашего выключателя. Да и мало, чтобы лампочки на люстре просто горели, конечно, важно, чтобы они горели так, как вам хочется и необходимо.

Было время, когда установка люстры являлась для меня просто неразрешимой задачей и прежде чем, я досконально разобрался как правильно повесить потолочную люстру утекло достаточно воды.

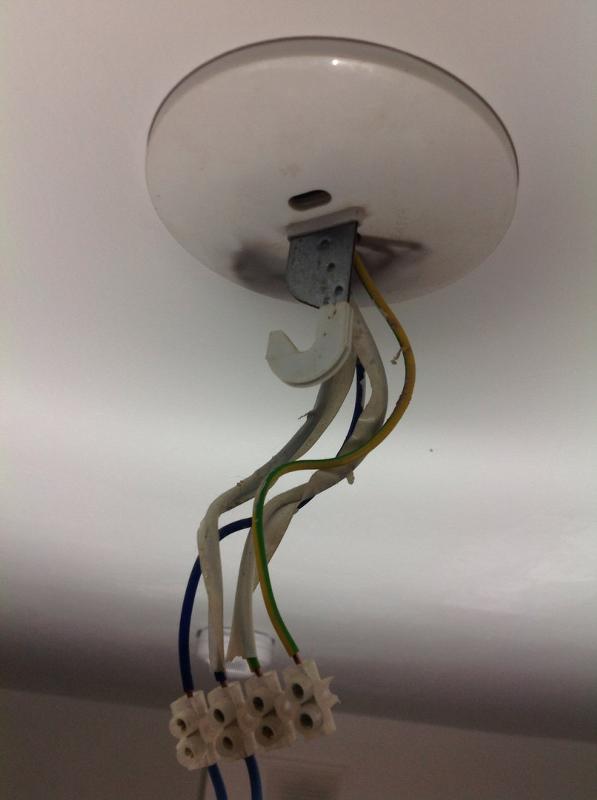

Казалось бы подключение люстры к потолку не должно вызывать никаких титанических усилий: из потолка торчат три провода (в большинстве случаев их как раз три) и из люстры три. Соединяешь их между собой и дело готово. Фигушки. Грамотное подключение потолочной люстры дело простое, только если знаешь как все устроено. Изучали в школе физику? Все помните? Даааа… Я тоже мало что припоминаю.

Купил недавно себе люстру. Восемь плафонов. Торчат три провода. Производство Германия. Ладно, думаю, если Германия, то все должно работать по определению. На деле оказалось как всегда: без стакана не разберешься. На данной люстре и будем проходить обучение. Вот вам моя инструкция по установке люстры…

Начнем с выключателя. Из стены торчит три провода. Один фазный идет из раздаточной коробки. На нем всегда фаза. Два других идут на потолок к нашей люстре. Чтобы не было путаницы: коричневый провод — фаза, синий — ноль, желтый — земля. (Учитывая то, что в выключателе нуля не может быть по определению, он сразу идет в распаечную коробку на потолке).

Подсоединяем наш выключатель. Три провода распределяем по клеммам. Оставьте выключатель включенным, то есть положение тумблера или тумблеров, если ваш выключатель двухклавишный, должно быть ВКЛ.

Выключатель должен оставаться во включенном состоянии, чтобы вы могли без проблем определить фазы на проводах, торчащих из потолка. Это очень распространенная ошибка. Как то я тоже на нее попался. Тыкаю, тыкаю индикатором в провода… Не горит. Где ток??? Пришлось вызывать электрика, который все разложил по полкам. НО… Если есть вольтметр, то для определения фаз желательно пользоваться им, так как работать под напряжением просто опасно.

Итак, фазы мы везде определили. На потолке их должно быть две и ноль и, соответственно, один — заземление (которого может и не быть).

Далее идем к нашей люстре. Как я уже говорил, из нее торчит три провода. Коричневый, синий и желтый. Желтый – это земля. Синие и коричневые же идут от каждой лампочки по два, а концами соединены между собой. То есть все синенькие с синенькими, а коричневенькие со всеми коричневенькими. В итоге и получаем три провода: желтый – земля, синий – совокупность всех синих от каждой лампы, коричневый – соответственно все коричневые. Прямо на пальцах….

Объясняю, как подключить люстру, если вы хотите, чтобы все лампы у вас загорались нажатием одной клавиши выключателя, то есть от одной фазы. Коричневый провод присоединяем к фазе на потолке. Это просто. А теперь ВНИМАНИЕ: синий провод подсоединяем к нулю. Соответственно один провод вам без надобности. Заизолировать его не забудьте.

Теперь если у вас двухклавишный выключатель и вы хотите, чтобы от одной клавиши, например, у вас горело две лампы, а от другой одна. У меня вот восемь ламп и мне надо, чтобы горели они или по четыре, а если обе клавиши включены, то все вместе.

На фото слева внутренности моей люстры. Как видите, от каждой лампы идет по два провода: коричневый и синий. Изначально они были соединены между собой: коричневые с коричневыми, а синие с синими. Именно поэтому я не мог сделать так, чтобы лампы горели по четыре, так как все они были завязаны на один провод.

Как выйти из данной ситуации? Я соединил между собой синие провода от четырех лампочек и от них вывел один провод. То же самое проделал и с другими четырьмя лампами. Коричневые провода так и остались соединены между собой, а желтый (земля) подсоединен к втулке. На выходе получаем четыре провода… Два синих на две фазы, а коричневый на ноль.

Далее два синих подсоединяем к фазам на потолке, а коричневый к нулю. Желтый (земля) можно подсоединить к крюку, который торчит из потолка.

Конечно намного проще, когда провода от всех лампочек торчат у вас снаружи и вы можете соединять их между собой как вам заблагорассудится. В данном же случае пришлось лезть во внутрь.

Чуть не забыл. Тщательно изолируйте провода. Не жалейте изоляционной ленты. Много – не мало, а проблемы с электричеством никому не нужны.

Все. По такой аналогии вы сможете подключить любую люстру или просто лампочку и все должно работать. Если что-то непонятно или не получается, смело спрашивайте.

При перепечатке материалов активная ссылка на сайт ремонт квартиры своими силами обязательна.

Не получилось подключить люстру?
Срочный вызов электрика в Санкт-Петербурге.

  • ТЕГИ
  • электроприборы

Предыдущая статьяВыравнивание пола своими руками — наглядное видео

Следующая статьяВыравнивание стен видео — инструкция

В ТОПЕ ПРОСМОТРОВ

ПРИГОДИТСЯ КАЖДОМУ

Демонтаж старого потолочного вентилятора и подключение нового потолочного вентилятора

Если вам не нравится внешний вид вашего потолочного вентилятора, попробуйте установить более современный и элегантный вариант. Таким образом, вы получаете как функциональность, так и моду в своем пространстве.

Вы можете воспользоваться услугами электрика, что сэкономит время и не повредит потолок. www.acdc-electric.com

Расходные материалы

• Новый вентилятор

• Отвертки (плоские и крестообразные)

• Тестер напряжения

• Лестница

• Кусачки

• Колпачки для проводов

• Приятель

1.

Выключите питание

Это, безусловно, самый важный шаг в этом проекте. Чтобы обезопасить себя при работе с электрическими проводами, отключите питание потолочного вентилятора.

Прежде чем продолжить, включите и выключите выключатель и с помощью тестера напряжения убедитесь, что на потолочный вентилятор не подается питание. Если вы все еще не уверены, подойдите к коробке выключателя и нажмите выключатель.

2. Снимите старый вентилятор

Для этого вам понадобится отвертка и напарник, который будет держать вентилятор, пока вы работаете. Это тренировка рук, поэтому убедитесь, что ваш помощник готов держать ее, пока вы быстро снимаете ее.

Процесс будет зависеть от модели вашего вентилятора, но вы, скорее всего, начнете со снятия светильника, лопастей вентилятора, а затем основания.

В общем, начните откручивать части фары и вентилятора, пока не снимете все — только не забудьте сфотографировать, как были подключены провода. Они красные к красному? Черный к черному? Сделайте фотографию, чтобы помочь вам перевести те же проводные соединения на новый вентилятор.





3. Установите потолочный кронштейн

Теперь пришло время установить детали нового вентилятора. Прежде всего, это потолочный кронштейн. Используйте винты, которые поставляются с новым вентилятором, и закрепите его в отверстиях на электрической коробке.

Протяните провода с потолка через центральное отверстие. В нашем случае это был один белый провод и один желтый провод (плюс зеленый на потолочном кронштейне).



4. Подготовьте вентилятор

Следующий шаг будет зависеть от марки и модели конкретного вентилятора, поэтому следуйте инструкциям, чтобы собрать его правильно.

В нашем случае мы установили навес и узел загрузки, убедившись, что провода проложены насквозь. На этом этапе вам также может понадобиться взять кусачки и обрезать провода немного короче.



5. Прикрепите новый вентилятор и провода

Поднимите собранную базу вентилятора к потолку и зацепите ее за потолочный кронштейн. Большинство новых вентиляторов имеют функцию, позволяющую ставить вентилятор на кронштейн, чтобы вам не приходилось удерживать вес при подключении проводов.

Как только вентилятор будет закреплен, подключите провода. У нас было три набора проводов: провода от потолка, провода от вентилятора и провода от приемника внутри вентилятора (что позволяет нам использовать пульт дистанционного управления).

Сначала мы подключили провода заземления от потолка, вентилятора и потолочного кронштейна. Далее подключили провода для пульта — желтый к черному, синий к синему. Наконец, мы подключили нейтральные провода (белый к белому) и горячие провода (черный к желтому).

См. нижний раздел Как подключить любой потолочный вентилятор



6. Прикрепите лопасти

Пришло время сделать его похожим на настоящий вентилятор! Возьмите лопасти вентилятора и ввинтите их в кожух, следуя инструкциям для вашей конкретной модели. Мы рекомендуем положить полотенце под установку на случай, если вы уроните какие-либо винты.



7. Добавьте корпус переключателя

Скорее всего, корпус переключателя будет установлен на место с помощью винтов. Там будет проводная вилка, которая идет от верхнего к нижнему корпусу переключателя. Убедитесь, что это соединение безопасно, потому что именно оно включает вентилятор.



8. Добавьте накладку и включите питание.

На этом этапе мы находимся на финишной прямой. Просто наденьте стеклянную крышку на комплект корпуса до щелчка. Теперь пришло время включить питание и проверить вентилятор, чтобы убедиться, что ваша тяжелая работа окупилась.

Снятие старого вентилятора привело к небольшому повреждению потолка. Простая заплатка и краска заставят ваш потолок выглядеть как новый, а ваш обновленный вентилятор органично впишется в ваш домашний декор.



Ознакомьтесь с цветами проводов



Цвета проводов потолочного вентилятора могут немного отличаться от проводов вашей бытовой цепи. Важно понимать, что делает каждый провод и как он соединяется с другими. Всегда надевайте колпачки на неиспользуемые провода.





Подключение любого потолочного вентилятора



Наиболее распространено подключение потолочного вентилятора с помощью четырех проводов, однако в комплект может входить дополнительный цветной провод. Вот что представляет каждый цвет провода:



Домохозяйство:

  • Черный провод — это горячий провод, ведущий к выключателю.
  • Белый провод является нейтральным и замыкает электрическую цепь.
  • Медный или зеленый провод является проводом заземления и предохраняет ваш вентилятор от скачков напряжения.
  • Если от вашей бытовой сети идет сине-черный провод, у вас на стене должно быть два выключателя.
  • Если с потолка идет красный провод, значит, он подключен к настенному выключателю.



Вентилятор:

  • Черный провод для вентилятора.
  • Синий провод для освещения, если он входит в комплект поставки вентилятора.
  • Белый провод — нейтральный.
  • Зеленый провод для заземления.
  • Иногда в комплект входит красный провод, который действует как проводник для подачи питания к комплекту освещения.



Прежде чем начать, убедитесь, что все электрические выключатели, связанные с проводкой, выключены. При необходимости проконсультируйтесь с профессиональным электриком, чтобы убедиться, что коробка выключателя и электрические выключатели соответствуют коду. Кроме того, не забудьте зачистить концы проводов, чтобы обнажить медный конец.



Совет. Некоторые производители могут использовать другую цветовую маркировку, поэтому обязательно следуйте инструкциям, прилагаемым к вашему вентилятору.



 Подключение вентилятора или светильника без выключателей



Обычно используется, когда в помещении, где будет располагаться вентилятор/светильник, нет выключателя. Эта опция позволяет подавать питание для вентилятора и/или освещения от одного соединения к ближайшему источнику питания.



Этот метод означает, что для включения света и вентилятора вы будете полагаться на цепи, прилагаемые к вашему вентилятору. В комнатах без выключателей пульты дистанционного управления потолочными вентиляторами могут облегчить необходимость использования тяговой цепи.



  • Соедините вместе белые провода (нейтральные провода) вентилятора и потолка.
  • Подсоедините зеленый провод к домашнему заземляющему проводу (медный/неизолированный провод).
  • Соедините вместе черные провода.
  • Наконец, соедините синие провода вместе или синий провод с черным проводом для освещения. Для потолочных вентиляторов без подсветки выполните тот же шаг. Это позволит вам позже добавить световой комплект без необходимости переподключения вентилятора.
  • Уберите провода обратно в коробку.
  • Снова включите питание и проверьте вентилятор.



Одиночный выключатель с использованием выключателя для освещения и тяговой цепи для вентилятора



Один из наиболее часто используемых методов, для которого требуется только один выключатель освещения.



В этом случае мы рекомендуем обмотать белый провод изолентой, чтобы показать, что это провод под напряжением, а не нейтраль. Чтобы свет управлялся собственным выключателем, проводка между выключателем и блоком вентилятора нуждается в четвертом проводе, красном проводе, для подачи питания на комплект освещения.



  • Подсоедините зеленый провод к домашнему заземляющему проводу (медный/неизолированный провод).
  • Соедините белые провода вместе и зафиксируйте с помощью гайки.
  • Подсоедините красный провод на потолке к черному проводу комплекта освещения, а черный провод на потолке — к черному проводу вентилятора.
  • Уберите провода обратно в коробку.
  • Снова включите питание и проверьте вентилятор.

 Электропроводка потолочного вентилятора и светильника с одним выключателем



Этот метод позволяет включать вентилятор и свет с помощью одного настенного выключателя, избавляя от необходимости использовать тяговую цепь каждый раз, когда вы хотите отрегулировать вентилятор.



  • Соедините зеленый/медный провода вместе.
  • Соедините белые провода вместе.
  • Соедините вместе черные провода.
  • Подсоедините провод освещения, обычно синего цвета, к черному проводу вентилятора и черному потолочному проводу.
  • Уберите провода обратно в коробку.
  • Снова включите питание и проверьте вентилятор.

 Электропроводка потолочного вентилятора и освещения с отдельными выключателями



Этот метод позволяет управлять вентилятором и освещением отдельно. Ваша линия электропитания (черный провод) должна питать оба переключателя, и эти переключатели питают вентилятор (черный) или свет (синий).



Для этого метода провод от настенной цепи к светильнику должен состоять из 3 проводов.



  • Подсоедините черный провод вентилятора к черному потолочному проводу.
  • Соедините синий провод с красным проводом.
  • Соедините белые провода вместе.
  • Подсоедините зеленый/медный провод.



В распределительной коробке:



  • Разделите входящий горячий провод на «Y» и подключите его к клемме на каждом переключателе.
  • Подсоедините черный провод к винту, расположенному в переключателе №1.
  • Подсоедините красный провод к винту переключателя №2.
  • Соедините белые провода вместе.
  • Соедините зеленый/медный провода вместе.
  • Уберите все провода обратно в коробки.
  • Включите питание и проверьте.





 Электропроводка потолочного вентилятора с помощью пульта дистанционного управления



Большинство новых вентиляторов поставляются с пультами дистанционного управления потолочными вентиляторами для простоты и удобства. Ресивер размещается внутри корпуса вентилятора, а пульт управления висит на стене вашей комнаты. Для портативного пульта:

  • Выключите электричество.
  • Удаленные приемники будут иметь DIP-переключатели или ряд кнопок и три или четыре провода.
  • Вставьте батарею.
  • После того, как вентилятор установлен и установлен на место, вставьте дистанционный приемник потолочного вентилятора в пространство над нижней штангой.
  • Подсоедините соответствующие провода от вентилятора к пульту дистанционного управления (белый к белому, черный к черному, синий к черному и зеленый/медный к зеленому/медному).
  • Снова включите питание и проверьте.



Нужны инструменты и материалы для установки потолочного вентилятора? светильники. Мы можем установить для вас потолочный вентилятор www.acdc-electric.com



Подключение потолочного светильника (с 4 кабелями)
