Светодиодную ленту при желании можно подключить к компьютеру или ноутбуку, так как она рассчитана на напряжение 12 В, используемое в системных блоках. Но чтобы сделать все правильно, нужно знать основные особенности системы, подобрать подходящую ленту и присоединить ее одним из возможных способов. Разобраться смогут даже те, кто слабо разбирается в электрике, нужно следовать простой инструкции.

Если в системе есть контроллер, то управлять светом можно с пульта.

Зачем это делать

Если нужно осветить пространство около компьютера, не стоит тратить деньги и занимать место светильником. Можно обойтись куском светодиодной ленты и результат будет не хуже, чем у готового варианта. Такое решение еще хорошо тем, что потребляет минимум энергии, это самая экономичная подсветка на сегодня.

Освещение с использованием LED-ленты служит для разных целей. Чаще всего применяют так:

  1. Для освещения рабочей зоны около компьютера. В этом случае располагать ленту нужно повыше, чтобы она захватывала весь стол.
  2. Мягкая подсветка пространства около компьютера. Особенно эффектно смотрится, если монитор закреплен на стене, а светодиоды располагаются в задней части. В этом случае лучше использовать одноцветный вариант.
  3. Подсветка системного блока. Если внутри топовое наполнение, а одна из стенок прозрачная, можно подсветить пространство по периметру. Или самостоятельно заменить одну перегородку на оргстекло и эффектно оформить компьютер.
  4. Освещение клавиатуры для удобной работы. Света от монитора недостаточно, поэтому можно добавить небольшой кусочек ленты и подсветить пространство, при этом не создавая лишнего света.
  5. Декоративная подсветка стола или элементов интерьера, расположенных около компьютера. Например, можно приклеить светодиоды по торцу столешницы или в ее нижней части. Либо сделать полосу на стене, чтобы не включать общий свет во время игр или просмотра кино.

Вариант освещения задней стороны монитора.

Этот способ хорош тем, что для освещения пространства около компьютера не нужно протягивать провода, которых и так много. А для подключения не потребуется розетка, с которой тоже часто бывают проблемы, так как надо питать много устройств. Дополнительным плюсом можно считать длительный срок службы, подсветка нормально работает как минимум 10 лет.

Подготовка

В первую очередь нужно приобрести все, что нужно для работы. Стоит помнить, что светодиодную ленту можно заказать из Китая, но в этом случае гарантии как таковой не будет. Если купить ее в магазине, придется переплатить, зато при возникновении проблем можно вернуть продукцию по гарантии. Нужно следующее:

  1. Светодиодная лента. Выбирать однотонный или многоцветный вариант в зависимости от назначения. Подойдут только изделия, рассчитанные на напряжение 12 В.
  2. Острый нож. Проще всего использовать канцелярский или строительный со сменными лезвиями. Также могут понадобиться ножницы.
  3. Бокорезы, вместо них можно взять кусачки.
  4. Провода для соединения элементов.
  5. Паяльник, а также припой и флюс. Подбирать следует небольшие варианты с маленьким жалом, стандартным приспособлением припаять контакты невозможно.
  6. Коннекторы, с их помощью подключить провода не составит труда и без пайки. Подбирать под тип ленты. Например, в RGB 4 контакта, в RGBW – 5, а в RGBWW – 6.

Коннекторы для подключения светодиодной ленты.

Для многоцветного варианта нужно ставить контроллер, с его помощью можно менять оттенки подсветки. Если подключить напрямую, то будет гореть или только один цвет, или сразу все.

Особенности подсветки

Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:

  1. Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
  2. Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
  3. Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
  4. В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
  5. За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
  6. Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.

Подсветка нескольких зон на столе с подключением к компьютеру.

Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.

Основные способы подключения к ПК

Необходимо разобраться в особенностях каждого способа подробно. Любые ошибки могут привести к проблемам со светодиодной лентой или компонентами компьютера. Соблюдение простых рекомендаций исключит поломки и позволит провести работу качественно, даже если опыта в подключении нет.

От блока питания компьютера

Этот вариант является самым удобным и безопасным. Блок питания обычно подбирают с запасом мощности, поэтому добавление в питание светодиодной ленты не перегрузит узел и не уменьшит срок его службы. Для начала нужно рассчитать, какой запас по току в амперах. Нужно сложить всех потребителей (материнская плата, винчестер, процессор, видеокарта и т.д.), данные по каждому элементу можно найти в сети. Обычно есть запас не менее 3-4 ампер, чего достаточно для подключения нескольких метров ленты, для выбора конкретного размера удобно использовать таблицу ниже.

Лучше не подбирать длину по предельно допустимой нагрузке, стоит оставить небольшой запас.

Первый разъем предназначен для устройства, читающего дискеты (не используется сейчас), второй – для питания жесткого диска.

Работу проводить по инструкции:

  1. Вскрывать блок питания и снимать его не нужно. Внутри системного блока всегда есть много резервных разъемов, которые используются для дополнительного оборудования, все они показаны выше. Для питания светодиодной ленты подойдут первый и второй варианты, на которые подается напряжение 12 В.
  2. Проще всего использовать разъем для жесткого диска (так называемый MOLEX), так как их несколько в блоке и купить ответную часть для соединения намного проще. К нему подведены 4 провода – желтый, 2 черных и красный. Нужно отсоединить или отрезать красную жилу и одну черную. Желтая подает напряжение 12 В, а черная – минус, важно не перепутать полярность. Лента не сгорит, но придется заново переделать работу.
  3. Далее нужно подать напряжение на соответствующие контакты светодиодной ленты с желтого провода, а черный разместить на минус. Аккуратно припаять соединения, чтобы не повредить основание. Отрезанные концы на разъеме обязательно заизолировать, чтобы исключить любые проблемы.
  4. Можно сделать иначе – взять провода с разъема и припаять соответствующие выводы прямо на светодиодную ленту. Этот вариант с одной стороны проще, но впоследствии отсоединить свет не получится, придется распаивать соединения. Разъем же позволяет снять светодиодную ленту в любой момент, когда это потребуется.

Для подключения нужен желтый провод и один из черных.

Через материнскую плату

Этот вариант самый простой, так как не придется что-то паять и переделывать. Но подойдет он далеко не ко всем материнским платам, поэтому вначале нужно проверить наличие разъема. Он выглядит как четыре или пять небольших штырьков, под которыми есть надпись RGB (4 элемента) или RGBW (5 элементов). Обычно разъем на краю материнской платы, оба варианта показаны на фото. Если найти не удалось, то подключить этим способом не получится. Подключение RGB ленты к материнской плате проводить по такой инструкции:

Разъем на обычную RGB-ленту.Разъем на 5 пинов для ленты RGBW.

  1. Рассчитать нужную длину Лед-ленты по тем же рекомендациям, что описаны выше для блока питания. Отрезать кусок по линии, отмеченной на основе, чтобы остались контакты для соединения.
  2. Использовать коннектор для подключения. Его можно купить в магазинах, которые продают светодиодную ленту. Одна сторона совмещается с отрезанным торцом ленты, после чего аккуратно защелкивается. Все просто, главное – не сместить элемент и зафиксировать его надежно.
  3. Подключить фишку к разъему на материнке. Делать это аккуратно, чтобы штырьки вошли в отверстия, не нажимать сильно, чтобы не погнуть их. Защелкнуть до упора, после чего проверить, нормально ли работает лента.
  4. Разместить в выбранном месте, приклеив к поверхности или используя специальный алюминиевый профиль.

Профиль для крепления светодиодов.

Это лучший вариант, так как на материнской плате уже есть выделенное место под светодиодную ленту. Туда подается необходимое напряжение и не нужно волноваться, что что-то выйдет из строя или будет перегреваться.

Через USB

Этот способ используют на ноутбуках, так как по-другому присоединить лену не получится. Можно использовать его и для компьютера, если разъем выведен на наружную часть системного блока. Но тут есть одна особенность – на USB подается напряжение 5 В и сила тока 0,5 А. Поэтому нужно подключать через специальный преобразователь, лучше всего купить готовый вариант, как на фото ниже. Он стоит недорого, и при этом позволяет присоединить ленту без лишних переделок.

Преобразователь напряжения с 5 на 12 В.

Работу следует проводить с учетом рекомендаций:

  1. При повышении напряжения в 2,5 раза сила тока падает с 0,5 А до 0,2 А. Поэтому подключать можно небольшой кусок ленты, рассчитать точную длину легко, суммировав силу тока на одном диоде. Лучше всего использовать ленту SMD 3528 с числом диодов 60 шт. на метр, длина куска не должна быть больше 50 см.
  2. Питающие провода от преобразователя нужно присоединить на светодиодную ленту. Можно использовать коннектор для соединения проводов. Стыки изолировать изолентой или термоусадочной трубкой (второй вариант намного лучше и выглядит аккуратнее). Главное – соблюдать полярность и делать стыки надежными.
  3. Проверить работу ленты, подключив ее к разъему. Если все хорошо, можно пользоваться подсветкой.

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

  1. Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
  2. Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.
  3. При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование. Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
  4. Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
  5. Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов. При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.

Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Светодиодная лента RGB: подключение и установка

RGB-лента, подключение которой обеспечивает в светильнике генерацию красного, зеленого и синего цветов, это динамическая система освещения, в которой три основных цвета создают более 16 миллионов оттенков. Свет, который виден человеческому глазу, называется спектром. В одном конце его имеется синий, а в другом – красный цвет. Остальные, которые мы способны видеть, находятся между ними. Вне этих пределов представлены короткие волны ультрафиолетового, рентгеновского и инфракрасного излучения и радиоволны, которые не являются видимыми для человека.

Принцип работы светодиодной ленты

Led-лента состоит из самоклеящейся полосы и подложки, на которые через определенные промежутки устанавливаются светодиоды, они начинают светиться после подачи питания. Светодиодное освещение — отличное дополнение к любому дизайнерскому оформлению дома или офиса.

Преимущества RGB-ленты: подключение их недорогое, просты в установке, могут мгновенно менять настроение людей и внешний вид комнаты. Различные уровни яркости и цветовых типов делают светодиодные полосы универсальными, а варианты применения бесконечными.

Места установки:

  1. Кухня и ванная комната.
  2. Стеновые панели и плинтусы.
  3. В потолочной подвеске в качестве настенных светильников.
  4. В шкафах, витринах и барных стойках.
  5. Вокруг дверных проемов, окон и лестниц.
  6. Под крышей софитов.
  7. В садах, дорожках и в вывесках.
  8. Освещение для Рождества или других особых случаев.
  9. На задней панели телевизоров и акустических систем.

Выбор модели для монтажа

Испытывают светодиодную ленту путем временной установки, включают ее для просмотра светового потока, рисунка и угла, прежде чем окончательно зафиксировать. Интегральные полосы изготовлены таким образом, чтобы согласовать качественный цвет и рисунок. Led должны устанавливаться квалифицированным электриком.

RGB-лента характеристики имеет следующие:

  1. Освещенность. Для местного освещения будет достаточно мягкого свечения цвета, для освещения большого проекта нужна лента с максимальной светоотдачей.
  2. Гибкая или жесткая конструкция. Для любого закругленного слоя потребуется гибкая лента, тогда как жесткая будет полезна для прямых поверхностей.
  3. Цвет, который выделяют некоторые ленты, отличается от истинного белого светодиода. Если нужно использовать ее для массового освещения, рекомендуется применить модель с истинными белыми возможностями.
  4. Окончательный эффект освещения RGB-ленты, подключение будут зависеть от ряда факторов: размер лед, количество единиц на метр, угол и положение ленты, цветная текстура, отражательная способность поверхностей и расстояние от наблюдателя.

Основные области применения

RGB-ленты для подключения являются отраслевым стандартом для освещения промышленных и бытовых объектов, однако в последнее время они становятся все более популярными в «умных» домах и дают возможность людям точно контролировать качество и количество света.

Технология сферы применения:

  1. ИК-пульты и контроллеры: применять свет для связи между дистанционным пультом и контроллером.
  2. Радиоуправление (RF) используется для управления дистанционными объектами с применением различных радиосигналов.
  3. Контроллеры DMX Digital Multiplex (DMX) — отличный способ одновременного управления несколькими источниками света.
  4. RGB Dimmer создают пользовательские цвета на полосе с помощью регулятора или циферблата.

Основные характеристики ленты RGB

Интегральные светодиодные полосы низкого напряжения рассчитаны на постоянные 12 В. Они поставляются в барабанах 5 метров. Полоса может быть разрезана несколькими вариантами, но только в специальных местах разреза. Подключается она с помощью соответствующего драйвера, общая мощность должна быть ниже 90 % от его номинальной мощности.

Led могут быть затемнены с помощью соответствующего драйвера и совместимого диммерного переключателя. Светодиодные полосы устанавливаются на чистой и сухой поверхности. Поток освещенности регулируется путем изменения размера, количества и цвета Led на ленте. Использование встроенных полос внутри или снаружи, в сухих или влажных помещениях определяется по номеру IP полосы, например, стандартное (IP33) или силиконовое покрытие (IP67).

IP-рейтинг определяет водонепроницаемость и пылезащиту объекта. Интегральные рекламные полосы, рассчитанные на IP33 и IP67:

  • IP33 — не водонепроницаемая. Используется для сухих и пылезащитных областей, таких как витрины, спальни и гостиные.
  • IP67 – водонепроницаемая. Эта лента защищена силиконовым гелем от временного погружения в воду между 0,15 и 1 м. Идеально подходит для внутреннего и наружного применения. Типичный интерьер в ванной или кухне, под шкафами, рядом с душами, раковинами или другими зонами временного всплеска воды. Типичное наружное употребление на дорожках или стенах для декоративных целей.

В дополнение к самоклеящейся ленте светодиодные панели IP67 поставляются с крепежными зажимами. IP67 не должны быть постоянно погруженными в воде. Они имеют диапазон рабочих температур от -25 до + 60 градусов Цельсия.

Ленты доступны в трех вариантах:

  • 30 светодиодов/м — кухонные столы, мебель.
  • 60 светодиодов/м — освещение лестницы, входные двери.
  • 120 светодиодов/м — высокие потолки, внешнее освещение, вывески.

Размер Led влияет на мощность светового потока и узор. Интегральные светодиодные полосы доступны с двумя размерами:

  • 35:28 — 3.5 mm X 2.8 mm LED. Тонкий луч идеально подходит для дома или окружающего освещения на малом расстоянии к наблюдателям.
  • 50:50 — 5.0 mm X 5.0 mm LED — яркий свет на 40 % больше, чем 35:28.

Светильники с более высокой светоотдачей подходят для коммерческого или домашнего использования на больших расстояниях, например, потолки и наружное освещение для площадей.

RGB-лента цвета полосы может иметь следующие:

  1. Теплый белый — это традиционный желтый свет, идеально подходит для жилых комнат, спален и коридоров.
  2. Холодный белый — сочетание с синим, идеально подходит для кухонь и ванных комнат.
  3. Красный, зеленый или синий — потрясающие смелые краски, чтобы добавить больше эффекта в пространство и сделать игровые комнаты, клубы, бары и рестораны более захватывающими.
  4. RGB и RGBW — красный, зеленый и синий светодиоды, которые смешиваются с помощью дистанционного пульта для получения широкого спектра цветов.

Выбор источника питания

Светодиодный фонарь RGB использует 12 вольт и 2,2 Вт на 30 см. Таким образом, если нужно установить 4 м светодиодные полосы с изменяющимся цветом, то понадобится блок питания для обработки 28,6 Вт.

Расчет: 28,6 Вт / 12 вольт = 2,38 ампер.

Надо использовать источник с максимальной нагрузкой, на 20 % превышающий рабочую нагрузку. Для приведенного выше примера потребуется источник питания 4 ампера.

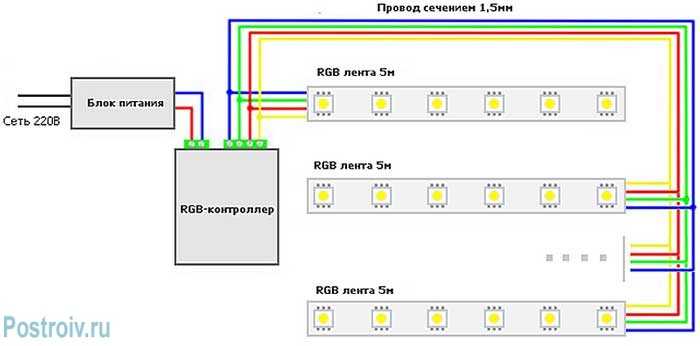

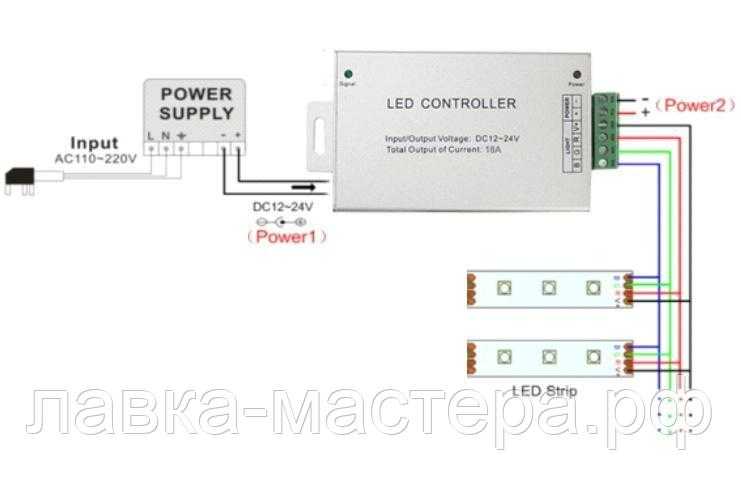

Ниже приведены элементы схемы освещения:

  1. RGB-индикатор изменения цвета светодиодной полосы на желаемой длине.
  2. Пульт дистанционного управления RGB LED.
  3. Соединительные разъемы RGB LED.
  4. Светодиодный индикатор питания.
  5. Кроме того, в схеме должны быть источник питания led ленты.
  6. Усилители применяются, когда длина световой полосы превышает максимальный одиночный прогон.
  7. Коаксиальный бесконтактный разъем DC.

Светодиодные разъемы и соединения

Они облегчают установку лент. Хотя пайка создает наиболее стабильное соединение для светодиодов, разъемы без пайки обеспечивают быстрое и прочное соединение. При правильной установке они не должны быть свободными и обязаны обеспечить надежный контакт. Они разработаны таким образом, чтобы легко подключать любые конструкции освещения. Перед выбором сначала нужно определить, какая лента будет использоваться, а также знать ее ширину, обычно 8 мм или 10 мм.

Руководство по установке светодиодной ленты:

  1. Отрезать ее по линии метки.
  2. Вытащить пластиковый замок из разъема.
  3. Вставить полоску в паяный разъем, убедиться, что более широкие стороны направлены вверх, и концы полностью касаются металлического соединения.
  4. Вставить пластиковый замок назад в положение блокировки, убедиться, что монтажный лоток надежно закрыт.
  5. Выполняя установку светодиодной ленты, нужно дважды проверить маркировку (+) и (-), чтобы удостовериться в том, какой цветовой провод соответствует каждому из них.
  6. Для долговременного применения использовать любой связующий материал, чтобы разъем не был ослаблен.
  7. Убедитесь, что питание отключено при установке драйвера. После того как соединения дважды проверены, включите питание и пульт дистанционного управления для создания цветовой композиции.

Контроллер RGB светильника

В зависимости от сложности встроенного контроллера RGB светодиодной ленты, светильник может производить более 16 миллионов цветовых вариантов, когда один и тот же свет может изменяться мгновенно в зависимости от выполняемого действия.

Наиболее распространенные контроллеры:

  1. WS2812 — это программируемый контроллер постоянного тока, скрытый под комплектом RGB с 5050. Он не использует стандартный протокол связи для управления светодиодами, применяя однопроходный интерфейс наряду с мощностью и землей, чтобы можно было объединять светодиоды вместе, теоретически бесконечно. WS2812 берет 24 бита данных информации о цвете для зеленых, красных и синих светодиодов, а затем передает остальную часть строки данных на следующий WS2812 в полосе. Косвенно это означает, что база данных светодиодов будет буферизована в памяти, а затем отправлена на полосу. В целом, коннектор для RGB ленты WS2812b является надежным и популярным контроллером LED исключительно потому, что он работает очень просто, особенно при использовании библиотеки NeoPixel от Adafruit.
  2. SK6812 появился на рынке светодиодных лент в 2016 году, почти как прямой клон WS6812. У него есть некоторые незначительные улучшения между двумя чипами, однако «улучшения» времени недостаточно, чтобы сделать чипы несовместимыми друг с другом, что можно подключить SK6812 к WS2812b без каких-либо реальных проблем. Наиболее существенные различия между двумя чипами — это увеличение частоты обновления.
  3. APA102C — это всестороннее усовершенствование контроллера RGB светодиодной ленты WS2812b. Поток данных LED обрабатывается с помощью стандартного интерфейса SPI для управления полосой. Наилучшая часть использования SPI заключается в том, что он имеет возможность применения светодиодной полосы, полностью независимой от синхронизации, которые препятствовали WS2812b. Модуль питается от 12 В, который также используется для питания светодиодной полосы. Модели RGB объявлены как 144 Вт, RGBW — 192 Вт.

Клавишный ИК-пульт для управления светом

Для управления дизайнерским светом используют модуль ИК-приемника и код для независимого управления светодиодной полосой с помощью легкодоступного клавишного передатчика. Наряду с 24-клавишным пультом для RGB-ленты в продаже бывают 44-клавишные пульты, которые упрощают добавление ИК-контроля для любого будущего проекта. Описание 24-пульта дистанционного управления для 3528 5050 светодиодных полосок:

  1. RGB DC 12V.
  2. Режим подключения: общий анод (+).
  3. Входное напряжение: 12 В.
  4. Выходное напряжение: 12 В.
  5. Максимальный ток нагрузки: 2 А каждый цвет.
  6. Размер пульта дистанционного управления: 85mm x 52mm x 6mm.

Он доступен для 5050/3528 RGB SMD Strip Light Батарея пульта дистанционного управления 3V: 1xCR2025 .

Неисправности световых индикаторов

Пользователь должен знать основные причины неработающего светильника. Очень часто после монтажа схемы лента не загорается. Цвет провода при подключении Led не всегда имеет значение. Красный/черный могут обозначать (+) или (-) в зависимости от того, на какой стороне светодиодной ленты подключен разъем. Еще одна распространенная проблема заключается в том, что разъем без пайки может быть установлен наоборот. Источник питания должен подключаться строгого по (+) и (-) и правильно подобран по напряжению, так как 12-вольтовые светодиодные полосы с источником питания в 24 В работать не будут.

Наиболее распространенные сбои:

  1. Ошибочная проводка или обратная полярность, нужно проверить ее мультиметром.
  2. Свободные провода. Очень распространенная ошибка, отсутствие надежного соединения в разъеме.
  3. Прошивка провода является еще одной общераспространенной ошибкой проводки. При работе со светодиодными модулями нужно убедиться, что на конце строки модуля нет оголенных проводов, и они не касаются друг друга.
  4. Падение напряжения — проблема с установкой светодиодов, когда подключили светодиодную установку в последовательном, а не в параллельном соединении.

Возможность изменения светового потока Led стала возможной благодаря системе освещения, где комбинация красного, синего и зеленого цветов может иметь различный оттенок в зависимости от угла длины волны спектра. Эта возможность делает его полезным в применении многоцветного света, используемого для различных случаев и в индустрии развлечений.

кухонь — Как подключить светодиодные ленты в разных местах к одному источнику питания?

Задавать вопрос

спросил

Изменено
2 года, 2 месяца назад

Просмотрено
6к раз

Мы изучаем возможность установки светодиодных ленточных светильников под навесными шкафами на нашей кухне. У нас есть три секции, которые получат свет, и нам нужно, чтобы все они питались от одного выключателя. Есть выключатель, который идет на чердак посреди кухни, где у нас раньше был свет, так что это не проблема.

На связанном изображении КРАСНЫМИ линиями обозначены места, где будут располагаться светодиодные ленты. Варочная панель находится в щели наверху, а окно над раковиной. Нет возможности провести что-то через отверстия, поэтому я думаю, что мне нужно провести три отдельные линии вниз с чердака.
Фото: https://www.dropbox.com/s/2rsyzpnbw2qf3jr/led%20tape.jpg?dl=0

Длина фактических светодиодных секций составляет примерно 14″, 100″ и 12″. Каждая ветвь также должна спускаться с чердака на дно шкафов…

Два способа, которыми я мог подумайте о:

1) Использование одного источника питания ленты на чердаке, а затем разделение его для перехода к трем зонам для лент Не уверен, как долго я смогу работать от одного источника питания
2) Использование одного блока питания на каждый отрезок ленты (а может один на длинный отрезок и второй на короткие?)

Я никогда раньше не пользовался светодиодной лентой, поэтому просто хотел получить базовые отзывы, прежде чем звонить в магазин и смотреть на варианты, висящие на стеллажах.

Спасибо!

  • кухни
  • светодиод

2

Можно использовать как один блок питания, так и несколько. Важно то, что вы используете блок питания, который указан для установки в стене или на чердаке. Что-то вроде этой картинки:

Любая световая полоса, предназначенная для стационарной установки, должна поставляться с такой поставкой и быть внесена в список UL или аналогичного органа.

Я не припоминаю, чтобы светодиодные ленты поставлялись с подходящей настенной коробкой, скорее я видел, что они поставляются с подключаемыми блоками питания или трансформаторами, которые большинство муниципалитетов не разрешают закапывать в стену. Это не значит, что их нет, конечно. В любом случае, уточните в своем кодовом офисе, какие поставки разрешены в вашем регионе. Возможно, они позволят спрятать простой трансформатор. Хотя меня бы это удивило.

Прежде всего обратите внимание на безопасность. Какое рабочее напряжение у этой светодиодной ленты? Если это тип 12 В постоянного тока, не стоит беспокоиться, но некоторые ленточные фонари предназначены для работы от 110/240 переменного тока. Следующий рекомендуемый метод подходит для низковольтных ленточных ламп постоянного тока.

Что можно сделать, так это просто разрезать его на кусочки в соответствии с вашей длиной, но убедитесь, что разрез сделан в местах, которые можно разрезать на полосе. Затем просто пересоедините их с помощью удлинительных проводов, соответствующих номинальному току. Обычно правильным выбором будет провод сечением 0,5 мм².

Вам нечего особенно беспокоиться о безопасности электроизоляции для системы постоянного тока, но убедитесь, что проводка не намокнет из-за возможного попадания воды сверху.

Для этого достаточно одного блока питания. Просто подайте питание с одного конца полосы.

Вы можете подключить их последовательно или параллельно. Просто убедитесь, что источник питания соответствует вашей проводке и достаточно силен для нагрузки. Если вы возьмете одну длинную ленту и разрежете ее на 3 отрезка, вам нужно будет соединить их последовательно, так как параллельный подход не будет работать с одним источником питания. Комментарии к AC/DC от soosai steven также должны быть учтены.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Светодиодная лента | ENTTEC : ENTTEC

Лента CV

Предлагаем вам лучшие светодиодные ленты

Мы производим наши высококачественные светодиодные ленты постоянного напряжения (CV) для любого настроения и эффекта. Доступен в катушках по 10 м. Выбирайте из белого цвета, цветов CTA, RGB и RGBW. Независимо от того, нужна ли вам низкая, средняя или высокая выходная яркость, вы найдете здесь идеальную светодиодную ленту.
Прошедшие проверку качества нашей командой инженеров, эти светодиодные ленты на 24 В для внутреннего использования очень просты в управлении. Например, в сочетании с драйвером CV Driver MK2 вы получите ведущее отраслевое решение. Поскольку CV-лента отлично подходит для мытья стен и дизайна униформы, мы гарантируем, что наш ассортимент добавит серьезного творческого чутья каждому проекту.

  • Светодиодная лента RGBW обеспечивает максимальный выход RGBW и разработана и произведена в соответствии с самыми высокими стандартами качества ENTTEC.

    9VLW — Светодиодная лента RGBW (10 м)

    270,00 $ Купить

  • 9VL4 — Светодиодная лента RGB (10 м)

    250,00 $ Купить

  • 9-канальная светодиодная лента высокой мощности (10 м)

    190,00 $ Подробнее

Пиксельная лента

Лучшие цифровые светодиодные пиксельные ленты

Изготовленные в соответствии с высочайшим качеством, наши цифровые светодиодные пиксельные ленты с индивидуальной адресацией выпускаются с различными напряжениями и типами группировки. Выберите из вариантов 30 и 60 светодиодов на метр в зависимости от требований вашего проекта.
Мы разрабатываем макеты печатных плат по индивидуальному заказу и, что важно, используем сверхширокие медные дорожки толщиной 3 унции, чтобы обеспечить как минимальное падение напряжения, так и максимальную производительность. Все наши полоски имеют 32-битный дисплей True Color, частоту сканирования 400 Гц+/с и клейкую основу для легкой установки.

Вы ​​заметите, что большинство светодиодных лент на рынке белого цвета. Тем не менее, мы также предлагаем черные печатные платы, которые становятся все более популярными. Они минимизируют внешнее отражение света и скрывают вашу установку, когда дисплей выключен. Идеально подходит для стелс-дизайнера освещения!
Благодаря своей легкой и компактной конструкции ENTTEC предлагает светодиодную пиксельную ленту для любого проекта!

  • 12V Индивидуально управляемая полоса RGB 60 пикселей/метр с резервной линией и черной печатной платой. рулон 5м.

    8PX60-12-Б (12В) — 5М

    210,00 $ Купить

  • 12V Индивидуально управляемая полоса RGB 60 пикселей/метр с резервной линией и белой печатной платой. рулон 5м.

    8PX60-12-W (12 В) — 5 м

    210,00 $ Купить

  • Черная пиксельная лента RGB 8P60 (5V) 5м

    180,50 $ Купить

  • Черная пиксельная лента RGBW 60 (5V) 4 м

    180,50 $ Купить

  • Лучший способ минимизировать внешнее отражение света и скрыть работу вашей установки, когда дисплей выключен.
