Установка инфракрасного теплого пола своими руками: фото, видео

• Особенности системы
• Подбор мощности теплого пола
• Самостоятельный монтаж теплого пола
• Подготовка к установке ИК пола
• Монтаж пола своими руками
• Заключение

Хорошим решением обустройства уюта и тепла в квартире и дому в последнее время стала установка инфракрасного теплого пола своими руками. Такой вид обогрева привлекает простотой монтажа и хорошими эксплуатационными характеристиками. И в действительности, что самостоятельно установить теплый пол понадобится немного знаний и времени, но для этого нужно знать ряд нюансов работы.

Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

1. Простота монтажа.
2. Возможность обустройства под любым покрытием.
3. Долговечность.
4. Безопасность для человека.
5. Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

1. Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
2. Заранее намечается схема расположения пленки и электропроводки.
3. Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Подбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо подобрать нужную мощность, что делается в зависимости от площади покрытия. И сделать это довольно просто следующим образом:

1. Следует рассчитать необходимую площадь перед покупкой данного вида пола. В частности, расчету подлежит пространство, на котором будет отсутствовать мебель или будут стоять небольшие предметы интерьера.
2. При активной площади в 20 квадратных метров подбирается система мощностью 220 Вт на метр.
3. Для больших площадей следует брать систему менее мощную.
4. Рекомендуется доверятся консультантам, которые помогут вам с выбором системы.

Также при покупке стоит уделить немного внимания проводке, и учитывать при этом следующие факторы:

1. Провода для соединения пленки должны быть толщиной не менее 1,5 миллиметра, лучше всего 2-2,5 мм.
2. Рекомендуется использовать многожильный медный провод, с учетом того, что нагревательные каналы изготавливаются также из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как правильно установить инфркрасный теплый пол самостоятельно. И здесь стоит выделить два этапа работ, в частности:

1. Подготовка основания.
2. Монтаж пленки.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК пола

В рамках подготовки выполняется всего несколько процессов, а общей сложности проводится она, следуя инструкции ниже:

1. Перед началом укладки следует тщательно очистить пол. Полностью демонтировать строе покрытие, при необходимости выполнить выравнивание пола (стяжку или наливной пол, если есть отклонения больше 3 миллиметров). О том как это сделать читайте в других наших материалах.
2. Следующим шагом становится обустройство ниши для терморегулятора. В частности, начиная от места установки, с помощью перфоратора или штробируещего оборудования необходимо заделать штробу до места установки терморегулятора. А также выполнить отверстие для его установки.
3. Очень важно делать это в первую очередь, чтобы по завершению работ устранить мусор и пыль.
4. Далее об ближайшей точки разводки нужно провести к месту электропитание (предварительно не забудьте обесточить систему).
5. Затем выстилают пол термоизолирующим покрытием. Подобрать можно отражающий материал или нет. Главным фактором здесь становится толщина теплоизоляции 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для укладки проводки. Улаживая листы теплоизоляции скрепляются они обычным скотчем. В случае решения приобрести отражающие листы, не используйте покрытия из фольги, поскольку это материал низкого качества.
6. В основном выбор теплоизоляци зависит от того, что сверху будет лежать на инфракрасной пленке. Если ламинат, линолеум или ковролин – следует подстилать пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом подготовка окончена, и можно переходить к монтажу системы.

Монтаж пола своими руками

Теперь приступаем к укладке собственно инфракрасной пленки. Что выполняется в соответствии с следующей технологией:

1. Начинается укладка с дальнего конца от стены, в которой будет установлен терморегулятор. Таким образом получится значительно сэкономить расход провода.
2. От стен отступаем 10-20 сантиметров, в случае наличия нагревательных элементов (обогревателей, каминов), от них отступ делаем метр.
3. Длину полос пленки можно регулировать, попросту разрезая ее по специальным разделительным полосам, размеченным производителем, либо между отдельными нагревательными полосками. Важно учитывать, что разрезать можно только по светлым участкам, которые идут между черными полосами нагревателей.
4. Обрезанные стороны требуется изолировать. Для этого используется обычный монтажный скотч. Если пленка разрезалась в местах, указанных изготовителем, то изолируются только коллекторы (медные полосы по бокам). Если разрез проходит между отдельных нагревательных полос, то изолируется обрез по всей ширине. Полосы пленки не должны пересекаться или заходить друг на друга.
5. Укладывается пленка встык, после чего закрепляется между собой скотчем. На данный момент, места для креплений проводов остаются открытыми.
6. Непосредственно сама укладка проводится вниз медным нагревателями.
7. Также стоит отметить, что отрезки имеют отрытые участки меди, в местах разреза, которые также необходимо изолировать, в противном случае пол может сгореть при протечке. Для изоляции хорошо подойдет битумная пленка, которой легко оклеить данные участки.
8. После чего закрепите пленку к теплоизоляции с помощью скотча. Важно пока оставить открытыми участки для подключения.
9. Следующим шагом необходимо установить зажимы для проводов. Подсоединяются они к неизолированным участкам на пленке. Важным фактором становится то, что зажимы нужно вставлять между полосой и пленкой, а не зажимать контакт. Это обусловлено тем, что существует большой риск повреждения пленки, соответственно нарушение функционирования пола.
10. После того, как вставлены зажимы, приходит время подключения проводки. Ее лучше укладывать в специально сделанные штробы. Или же можно обойтись внешней проводкой. Использовать предпочтительнее медный провод диаметром 2 – 4 мм. Закрепляем провода в контактных зажимах, а сами зажимы устанавливаем на медные коллекторные полосы.
11. Полосы инфракрасной пленки требуется подключать в строго параллельную цепь. Т.е. все левые стороны пленки соединяются между собой одним проводом, правые другим. Рекомендуется использовать два провода разного цвета, что поможет не запутаться. Для закрепления убираем изоляцию с кабеля, после чего скручиваем и конец вставляем в отверстие на зажиме. Места установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на основе битума.
12. Сами же кабеля проводятся по полу к стене, и далее ведутся под плинтусом к источнику питания. Для их укладки нужно сделать отверстия для утопления в теплоизоляции. Таким образом укладываем провод в отверстия, и фиксируем скотчем. Таким способом проводим провода сначала от пленки к пленке, а в конце к стене.
13. Теперь подключаем температурный датчик и изолируем его. Для этого датчик устанавливается под пленкой, место его расположения примерно в центре второй секции. Для самого датчика также вырезается отверстие в теплоизоляции, если это необходимо, углубление делается и в основании. Также стоит обустроить и каналы для провода, на всех поворотах делайте плавный изгиб, чтобы провод не сломался со временем.
14. Подключаем терморегулятор, его подключение проводится таким же образом, как и у всех других типов пола. А именно, два провода электропитания подключаются к главным контактам, от самого терморегулятора проводится подключение по двум контактам провода к самой пленке теплого пола. Также стоит предусмотреть установку устройств защитного отключения на случай короткого замыкания. Заземление в данном случае соединяется клеммой, но при этом не подключается к контактам.
15. Для тестирования системы включаем ее на 30 градусов – нигде не должно быть искрения и перегрева в местах соединений.
16. Тестером измеряем общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если оно значительно больше – необходимо перепроверить правильность соединения.
17. Сверху следует уложить листы полиэтиленовой пленки для гидроизоляции. Края листов должны перекрываться где-то на 20 см. Склеиваем их скотчем. Теперь можно укладывать основное покрытие пола.

На этом процесс монтажа завершен, и последней стадией становится укладка финишного покрытия пола.

Заключение

Таким образом вы увидели, что подключение и установку ИК пола можно без труда выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева набирает все больше популярности среди потребителей, поэтому смотрите видео по установке инфракрасного пола своими руками фирмы Caleo и возможно Вам тоже понравится их технология и простота установки.

Подключение инфракрасного теплого пола. Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Содержание

1. Подключение инфракрасного теплого пола. Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием
   • Устройство инфракрасного плёночного пола
   • Монтаж
   • Схема подключения
2. Инфракрасные теплые полы плюсы и минусы. Основные виды и характеристики инфракрасного пола
   • Плюсы пленочных полов
   • Минусы плёночного пола
   • Плюсы кабельных систем
   • Минусы кабельных систем
3. Подключение инфракрасного теплого пола через терморегулятор под ковролин. Самостоятельная укладка пленочного теплого пола под ковролин
4. Подключение инфракрасного теплого пола под ламинат. Инфракрасный тёплый пол под ламинат – от устройства и выбора до монтажа
   • Совместим ли инфракрасный тёплый пол с ламинатом?
   • Устройство и принцип работы
5. Подключение инфракрасного теплого пола через терморегулятор. Как самостоятельно уложить пленочный пол под ламинат
6. Подключение инфракрасного теплого пола на балконе. Монтаж
   • Водяная система
7. Видео подключение инфракрасного теплого пола

Подключение инфракрасного теплого пола. Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Плёночные тёплые полы – это одна из самых популярных систем отопления помещений. Отсутствие на стенах внутри дома радиаторов и труб водяного обогрева, а под полом трубопроводов с горячей водой, избавляет интерьеры помещений от громоздких не эстетичного вида конструкций.

Так же, важным аспектом является отсутствие угрозы затопления помещений, расположенных ниже. И всё это, может дать подключение инфракрасного пола, а правильный монтаж всех элементов плёночного обогрева принесёт значительный экономический эффект.

Устройство инфракрасного плёночного пола

Инфракрасный плёночный тёплый пол (ИТП) – эта тонкая полимерная плёнка, в которую впечатана сеть из плоских термоэлементов. Нагревательные полосы из прессованной карбоновой пасты (высокопрочного углепластика) заключены в защитную полимерную оболочку.

Толщина греющего ковра составляет 3 — 4 мм. Монтаж ИТП осуществляют сухим способом. Процесс укладки и подключения занимает всего несколько часов.

Монтаж

Плёночный обогрев настилают под любое листовое или рулонное напольное покрытие. Большой эффект даёт, линолеумом, ковролином либо другим напольным материалом небольшой толщины.

Одна из самых распространённых схем подключения плёночного тёплого пола — это подсоединение нагревательной системы через терморегулятор.

Схема подключения

Применяют две схемы подключения к электричеству ИТП. Это подсоединение к розетке напрямую и через терморегулятор. Первый вариант чреват всяческими неудобствами.

Приходится вручную включать и выключать тёплый пол, соединив его с электросетью через выключатель. Это довольно хлопотное занятие и выгодно оно только тогда, когда стоимость установки инфракрасной системы (маленькая площадь обогрева) намного меньше цены терморегулятора.

В схеме подключения инфракрасного тёплого пола через терморегулятор нет ничего сложного. Достаточно следовать нижеследующим советам и пунктам, прилагаемой инструкции к комплекту поставки, чтобы получить эффективно работающий плёночный тёплый пол.

На нижеследующей схеме видно двухстороннее подключение нагревательных полос . Бывает одностороннее подключение медных шин через раз. И тот и другой варианты одинаково правильные.

Два провода от инфракрасного покрытия, провод термодатчика и два силовых проводника сходятся в распиновке терморегулятора.

Терморегулятор через термодатчик получает информацию о степени нагрева пола. Сравнивая реальные показания температуры нагрева напольного покрытия с заданным параметром, микропроцессор регулятора подаёт сигналы в реле на включение или выключение системы обогрева пола.

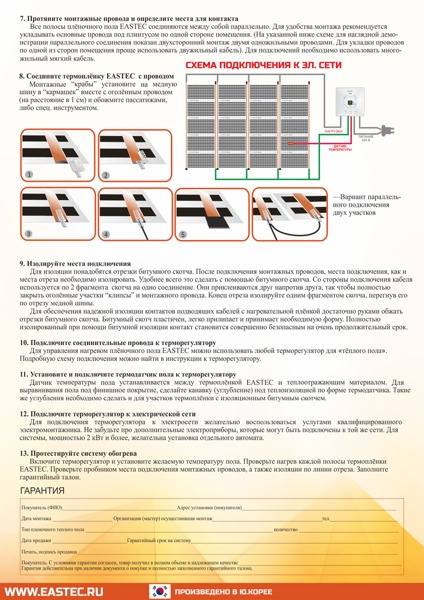

Каждый комплект инфракрасных тёплых полов поставляется в продажу с подробной инструкцией установки и соединения всех элементов в единую систему и подключения к электросети.

Используя руководство, хозяин жилья может вполне самостоятельно своими руками осуществить сборку и запустить в эксплуатацию инфракрасные тёплые полы. Для этого нужно последовательно выполнить нижеследующие операции.

1. Произвести подготовку основания пола.
2. Раскрой инфракрасного плёночного покрытия.
3. Выбор оптимального сечения провода.
4. Соединение фрагментов инфракрасного тёплого пола.
5. Выбор места для терморегулятора и его монтаж.
6. Установка датчика температуры.
7. Заземление ИТП.

Инфракрасные теплые полы плюсы и минусы. Основные виды и характеристики инфракрасного пола

Существует две технологии обогрева полов с помощью инфракрасного излучения:

• пленочная технология;

В такой системе нагревательным элементом служит специальная пленка из углевода или из двух видов металла.

Такую пленку укладывают под ламинат, ковролин, линолеум или паркет и чаще всего используют в жилых комнатах.

Такой пол производит фирма CALEO.

• кабельная технология;

Основным нагревательным элементом в такой системе служит гибкий электрический кабель, который укладывают на слой изоляции. Сверху на кафели можно сделать цементную стяжку и положить кафельную плитку.
Этот вид используют на кухнях, в ванных комнатах, прихожих и балконах.
Такую продукцию производит фирма HotLux.

Рассмотрим основные плюсы и минусы каждого вида.

Плюсы пленочных полов

• пленку не надо сверху заливать цементной стяжкой, а можно сразу укладывать напольное покрытие;
• благодаря малой толщине пленка не поднимает уровень пола в помещении;
• у пленочных систем самый низкий уровень потребления электроэнергии;
• низкая цена по сравнению с другими видами;
• готовая поверхность получается очень приятная на ощупь.

Минусы плёночного пола

• пленку необходимо укладывать на идеально ровную поверхность, иначе она будет не правильно работать;
• нe всем удается с первого раза подключить контакт к пленке. В случае ошибки ее приходится обрезать и подключать к другому контакту, которых несколько в наборе;
• такая поверхность не гарантирует полную пожаробезопасность;
• пленочный инфракрасный пол может достаточно сильно нагревает поверхность мебели и техники, что может вызвать потемнения на их поверхности.

Плюсы кабельных систем

• подходит для влажных помещений;
• не нагревает поверхность мебели;
• обладает автоматической саморегуляцией;
• пожаробезопасен;
• быстро нагревается;
• удобен в установке.

Минусы кабельных систем

• более высокая по сравнению с пленочным цена;
• высокий расход электроэнергии;
• неудобно производить ремонт перегоревших участков провода. Для этого придется разобрать часть повехности;
• поверхность не такая теплая, как при пленочном обогреве.

Подключение инфракрасного теплого пола через терморегулятор под ковролин. Самостоятельная укладка пленочного теплого пола под ковролин

Предварительно приобретаем следующие материалы:

Для любителей ходьбы босиком по теплому ковролину (или полежать на нем)  приводим ниже несложную технологию укладки теплого пола под ковролин:

1. Подготовка пола . Очищаем поверхность от загрязнений, выравниваем пол таким образом, чтобы неровности на 1м2 не превышали 3 мм.
2. Выполняем теплоизоляцию . Пол будет сохранять тепло, если на нем будет установлен теплоизоляционный материал с отражающей фольгированной поверхностью, которая не проводит электричество. Нарезаем теплоизоляционный материал, отмерив его по длине помещения. Кладем на пол, обращая внимание, чтобы металлизированная часть была направлена кверху. Скрепляем скотчем.

   Укладка теплоотражающего покрытия

3. Укладываем инфракрасную пленку . Термопленку  нужно укладывать по всей площади пола – участки под мебелью без ножек исключаются. Обрезаем пленку в тех местах, где нет графитового слоя. Если так не получится, то наклеиваем ленту на срезы.

   Укладка термопленки

4. Подключаем   пленку . Температура регулируется при помощи терморегулятора. Устанавливаем его недалеко от проводки. Далее подключаем проводку параллельно пленке и закрепляем медные жилы пленки медными зажимами.

   Подсоединение проводов к термопленке

   Проверяем качество соединения. При помощи изоляционных материалов обязательно изолируем концы медных проводников. Чтобы добиться хорошей электроизоляции, желательно залить их силиконовым герметиком.

   Изолирование медных проводников

5. Устанавливаем терморегулятор . Терморегулятор можно установить двумя способами: внутренним и наружным. Внутренняя установка предусматривает штробление углубления в стене. При наружном способе устанавливается коробка из пластика.

   Установка терморегулятора

   Термодатчик (он предусмотрен в комплекте с терморегулятором) помещаем в проделанном для него углублении под пленкой. Фиксируем его скотчем.

   Термодатчик устанавливается в углубление под пленкой

   Включаем терморегулятор, проверяем работу пленки. Через несколько минут  пол должен потеплеть. При помощи тестера проверяем места отреза пленки и соединения проводов. Производим заземление пола фольгированным скотчем. Проклеиваем им пленку по длине и по диагонали, чтобы избежать  сдвига полос при монтаже. Конец скотча соединяем с проводом.

6.   Укладываем защитный материал . Перед тем как настелить ковролин , поверх теплого пола устанавливаем слой вспененного полиэтилена, можно и листы влагостойкой фанеры. Они сохранят целостность пленки, исполняя роль надежной подложки.
7. Укладываем ковролин . Существует несколько способов его укладки. В нашем случае желательно использовать скотч или специальный клей. Нельзя использовать грипперные рейки – они могут повредить термопленку. Перед тем как уложить ковролин, его нужно расстелить на всю комнату и дать ему отлежаться сутки при температуре 18°С и относительной влажности около 65%. Далее наносим клей либо приклеиваем клейкую ленту к ковролину,  прикладываем его к поверхности пола. Примерно сутки после этого стараемся не передвигаться по комнате. Мебель расставим через 24 часа. Вот и все, инфракрасный теплый пол под ковролин установлен.

Подключение инфракрасного теплого пола под ламинат. Инфракрасный тёплый пол под ламинат – от устройства и выбора до монтажа

Инфракрасный тёплый пол — система отопления современного типа, она эффективно обогревает помещение. По цене доступна большинству потребителей, хотя стоит дороже кабельной системы. Монтаж прост, поэтому такой обогрев набирает популярность, его часто оборудуют в квартирах.

При установке плёночного нагревателя возникает вопрос —.

Сегодня мы расскажем о монтаже ламината на плёночный нагреватель. Рассмотрим по каким критериям выбирать ламели, а также преимущества конструкции — инфракрасный пол с ламинатом.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

Ток проходя через карбоновое покрытие излучает инфракрасные лучи длиной 5 — 20 мкм, они прогревают поверхность.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге» нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Подключение инфракрасного теплого пола через терморегулятор. Как самостоятельно уложить пленочный пол под ламинат

Прежде всего, необходимо усвоить два главных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

Подключение инфракрасного теплого пола на балконе. Монтаж

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Водяная система

С чисто технической точки зрения водяной пол монтировать ничуть не сложнее, чем тот же кабельный. Такая конструкция может быть установлена с использованием бетонной стяжки или на сухую, то есть между деревянными лагами.

Мне больше нравится бетонная стяжка, так как бетон сам по себе является отличным тепловым аккумулятором. Если уже платить за разрешения и возиться с монтажом, то лучше делать прочно и качественно.

Обратите внимание!

Полы вообще и система «Теплый пол» в частности, монтируются после установки пластиковых окон и утепления стен, но еще до того, когда будет обустроена финишная облицовка стен. Кстати, то же самое относится и к потолочным работам.

Смонтированный пол на балконе.

Основание, то есть сама железобетонная плита, должна быть идеально ровной. Здесь есть один нюанс: на балконах и лоджиях изначально делается небольшой уклон плиты в сторону улицы, чтобы стекала вода.

В сущности, нам это никак не мешает, нам главное, чтобы плита была абсолютно плоской, без бугров и впадин. Хотя если все же придется заливать выравнивающую стяжку, то лучше сразу вывести ее по горизонту.

Когда нижняя бетонная основа выведена в ноль, по ней обустраивается слой гидроизоляции. Я обычно застилаю пол сплошным слоем технического полиэтилена, это быстро и не дорого. Гидроизоляция делается с заходом на стены, так чтобы пленка была выше чистового напольного покрытия.

Дальше монтируется теплоизоляция. Мой вам совет, на балконе не связывайтесь с минераловатными утеплителями. Они способны намокать, поэтому требуют дополнительной защиты. Для стен и потолка я обычно использую пенопласт толщиной в 50 мм, с плотностью 25 кг/м³.

Что же касается пола, то не столь важно какой именно материал или вид теплого пола вы монтируете сверху. Поверьте, на данный момент, самый лучший, проверенный и надежный вариант это плиты экструдированного пенополистирола толщиной 30 – 50 мм. У нас он больше известен как Пеноплэкс.

Конечно цена на экструдированный пенополистирол в 3 раза выше, чем на пенопласт и в 5 раз выше, чем на керамзит. Но, в конце концов, балконы и лоджии у нас не настолько велики, чтобы так уж жестко экономить.

Укладка труб улиткой.

Дело в том, что экструдированный пенополистирол весьма прочный плитный утеплитель. На данный момент именно им утепляют взлетные полосы аэродромов и платные автотрассы. Соответственно, такое утепление способно выдержать вес любой стяжки, главное чтобы основа была ровная и нагрузка была равномерно распределена по плоскости.

Укладка экструдированного пенополистирола.

Трубную разводку можно крепить прямо на экструдированный пенополистирол. Для этих целей обычно берется гибкая металлопластиковая труба сечением до 20 мм, причем труба должна быть цельная, в стяжку нельзя замуровывать переходники.

Водяной пол можно укладывать улиткой и змейкой. Как правило, балконы и лоджии у нас узкие и длинные, поэтому в нашем случае больше подходит укладка змейкой.

Трубная разводка на теплоизоляции.

На плите трубу можно фиксировать жесткими пластиковыми хомутами они загоняются прямо в Пеноплекс, поверх трубы. Но я предпочитаю под стяжку класть армирующую металлическую сетку с сечением проволоки до 5 мм. А потом трубы привязывать к ней мягкими пластиковыми хомутами.

В местах входа и выхода трубной разводки в бетонную стяжку, на трубы надевается пластиковая или металлическая гофра, дабы трубы случайно не переломить.

Обратите внимание!

Водяная система «Теплый пол», перед тем как заливать бетонную стяжку, должна быть подключена и опробована. Иными словами, трубы должны простоять под давлением в 2 раза превосходящим проектное, не менее суток.

Фиксация трубы к арматурной сетке мягкими пластиковыми хомутами.

Толщина самой бетонной стяжки под водяной пол, если считать от утеплителя, составляет 50 мм. Труба не должна находиться ближе 50 мм к стене. А расстояние между витками змейки делается порядка 100 – 150 мм. Естественно, трубы не должны пересекаться.

Перед тем, как заливать бетонную стяжку, по периметру балкона крепится лента толщиной 10 мм из вспененного полиэтилена (Пенофол). Она будет обеспечивать демпферный зазор при нагревании и расширении бетонного монолита.

Конечно, легче работать с самовыравнивающимися составами, но стоят они дорого. Поэтому большинство людей предпочитает устанавливать маяки и по ним заливать стяжку на основе обычного цементно-песчаного раствора.

Гидроизоляция полиэтиленовой пленкой.

Тем более, что ставить маяки на саморезы по утеплителю очень просто. Ходить по стяжке можно будет через неделю, а укладывать финишную облицовку через 28 суток.

Обустраивать водяной теплый пол между лагами немного проще. Если бетонная плита основания кривая, вам не нужно делать нижнюю выравнивающую стяжку, достаточно подложить клинья под лаги.

Видео подключение инфракрасного теплого пола

HexHeat — HexHeat

О HexHeat

Представляем HexHeat — единственную запатентованную термопленку Plug & Play для дальнего инфракрасного излучения, устанавливаемую в пол, от HexCore Industries. Благодаря нашим запатентованным соединителям, HexHeat Plug & Play Heat Film произвел революцию в процессе установки теплого пола в дальнем инфракрасном диапазоне до 3 простых шагов:

1. Установка подложки

• Чистый и подготовленный пол
• Планировка и надежная подложка

• Раскатайте и обрежьте по длине каждый рулон термопленки
• Соедините пленки вместе
• Установите сертифицированный UL встраиваемый в пол термостат
• Выполните тест OHM, чтобы убедиться, что продукт не был поврежден во время установки

• Проверьте тепло пола и наслаждайтесь

HexHeat разработан специально для того, чтобы быть наиболее энергоэффективной системой обогрева для использования под ламинатом, роскошной виниловой доской и другими плавающими полами. Не рекомендуется использовать под ковром, мягким полом или плиткой.

Технология термопленки

1. Углеродный нагревательный элемент
2. Медная шина
3. Серебряный шинопровод с террасами
4. Базовая ПЭТ-пленка
5. Запатентованная пленка Laminex

Польза для здоровья

Наше тепловое излучение в дальнем инфракрасном диапазоне дает более длительный и полный эффект нагрева, чем другие системы обогрева, и известно, что оно эффективно подавляет запахи и рост микробов, обеспечивая более здоровую окружающую среду.

Все мы ощущали на своей коже успокаивающее тепло летнего солнца. Наша технология тепловых пленок, подобно солнцу, производит почти идентичные лучистые тепловые волны, которые нагревают воду. Учитывая, что человеческое тело в основном состоит из воды, это инфракрасное тепло передается чрезвычайно эффективно и может помочь мягко увеличить кровообращение, вывести из организма токсины и даже облегчить боль.

Преимущество HexHeat

Невероятная простота

Установка

Установка HexHeat — это простой трехэтапный процесс. Раскатать подложку — Уложить термопленку — Уложить финишное напольное покрытие.

Ультратонкий профиль

Толщина профиля

При толщине менее 0,016 дюйма HexHeat позволяет поддерживать одинаковую высоту пола в разных комнатах.

Обеспечивает

Равномерное тепло

Меньше затрат

Эксплуатация

Благодаря равномерному распределению тепла в углеродной пленке, система HexHeat работает быстрее и требует меньшего энергопотребления, чем системы излучающего кабеля

Практически

Не требует технического обслуживания

В отличие от водяных или плинтусных систем отопления, здесь нет механических нагревателей или насосов, которые могли бы вызвать проблемы с техническим обслуживанием.

Здоровье

Польза

В отличие от системы принудительного воздушного отопления, наша технология отопления не выдувает пыль и аллергены, что делает ее безопасной для людей, страдающих астмой и аллергией.

Чем мы отличаемся?

• Наша тепловая пленка предназначена для обеспечения равномерного нагрева по всей площади поверхности и поэтому гораздо эффективнее обогревает все помещение, а не только первые 12–24 дюйма над полом и рассеивается от остальной части помещения. окружающее пространство помещения (именно поэтому большинство электрических систем обогрева пола позиционируются как «комфортное тепло»).
• Тепловая пленка HexHeat представляет собой уникальную запатентованную конструкцию, доступную шириной 60 и 100 см и длиной от 3 до 7 метров. Мы разработали нагревательный материал, обеспечивающий обогрев всей поверхности без каких-либо холодных участков, характерных для менее эффективных систем лучистого отопления.
• Радиантные кабельные системы устанавливаются на расстоянии 3 дюйма (7,5 см) или больше, что допускает возможность возникновения холодных участков. Для этих систем требуется мембрана и тонкий затвердевший материал, который по своей конструкции требует дополнительной энергии для нагрева дополнительного материала и прохождения через пол для обогрева помещения.

Пленка HexHeat может быть уложена за один день и не должна проходить через источник тепла перед нагревом пола, что позволяет использовать меньше энергии.

Сравнение процессов установки

Как видно, затраченное время и связанные с этим трудозатраты на установку внутрипольного отопления значительно сокращаются благодаря использованию тепловой пленки HexHeat Plug & Play.

Технические характеристики

Стандартные размеры для 120 В

Общая площадь до 150 кв. футов

Стандартные размеры для 240 В

Общая площадь до 290 кв. футов

Артикул	ШИРИНА	ДЛИНА	КВ. ФУТОВ	МАКС. МОЩНОСТЬ
ШК-306-ДИЙ3	60 см | 24”	3 м | 9’10”	19 кв. футов	144 Вт
ШК-306-ДИЙ5	60 см | 24”	5м | 16 футов 5 дюймов	32 кв.фута	240 Вт
ШК-306-ДИЙ7	60 см | 24”	7м | 22’11”	45 кв. футов	336 Вт
ШК-310-ДИЙ3	100см | 39”	3 м | 9’10”	32 кв.фута	240 Вт
ШК-310-ДИЙ5	100см | 39”	5м | 16 футов 5 дюймов	53 кв.фута	400 Вт
ШК-310-ДИЙ7	100см | 39”	7м | 22’11”	75 кв. футов	560 Вт

Соединения

Другие размеры и индивидуальные заказы доступны по запросу.

Для установки в помещении средней планировки требуется 4 рулона пленки HexHeat Plug and Play

Коммерческая пленка Bulk

Поскольку пленка Plug and Play запущена в продажу по всей Северной Америке, доступна наша версия пленки для лучистого тепла Bulk. Наши сертификаты UL в Канаде требуют очень специфических процедур установки, поэтому нам требуются сертифицированные установщики. Если вы являетесь генеральным подрядчиком и заинтересованы в том, чтобы стать сертифицированным установщиком, свяжитесь с нами, чтобы начать регистрацию.

Модульные OEM и встраиваемые приложения

В процессе производства и проектирования этой технологии термопленки было признано, что она должна соответствовать определенным требованиям производства напольных покрытий, таким как время до температуры, отказоустойчивость при максимальной температуре. Мы приветствуем сотрудничество в крупномасштабных приложениях, требующих пользовательских требований OEM-приложений для встроенных технологий в интегрированных жилых автофургонах, солнечных батареях, разработке коммерческих зданий, промышленных или других отраслях и секторах.

Узнайте больше о Warm Waves

Загрузите этот FAQ в формате PDF

Тепловая пленка Warm Waves — это экономичное высококачественное решение для обогрева любой конструкции или ситуации.

Система лучистого отопления Warm Waves обходится на 31–63 % дешевле, чем традиционные методы отопления, и более здорова для вас и вашей семьи.

Простая установка под любым типом напольного покрытия, система Warm Waves не имеет воздуховодов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальнем инфракрасном диапазоне очень эффективна и эффективна. Он не тратит энергию на нагрев воздуха в комнате, а напрямую нагревает предметы в комнате, в том числе и вас.

Принцип работы Warm Waves

Warm Waves вырабатывает тепло с помощью электрического тока, создавая естественные тепловые лучи дальнего инфракрасного диапазона, которые безопасно и равномерно распределяют тепло.

Warm Waves создает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли или загрязнителей воздуха. Благодаря отсутствию движущихся частей, Warm Waves представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит ценное пространство на стене из-за непривлекательного нагревательного оборудования или воздуховодов и устраняет любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Тепловые волны эффективны

Тепловые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло. Благодаря тому, что воздух в помещении не нагревается без необходимости, Warm Waves значительно снижает потери энергии. Это позволяет использовать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на эффективность обогрева; жилому пространству будет тепло и комфортно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны управляются любым термостатом линейной нагрузки, что обеспечивает полную зональность. Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где оно необходимо. В течение дня температура в спальне может оставаться на уровне 50°F, в то время как в домашнем офисе поддерживается температура 72°F без закрытия вентиляционных отверстий или перенастройки заслонок. В офисе каждая кабина может иметь собственный термостат, обеспечивающий идеальную рабочую среду для каждого человека.

Warm Waves создает здоровую окружающую среду

Warm Waves — это система отопления без воздуховодов, поэтому в ней не циркулирует пыль или загрязнители воздуха, а также она абсолютно бесшумна. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Тепловые волны полностью скрыты, обеспечивая равномерный нагрев и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и является водостойкой, что делает ее самой безопасной системой электрического обогрева на рынке.

Система Warm Waves проста в установке

Установка системы Warm Wave проще и дешевле, чем установка любой другой системы лучистого отопления. Измерьте комнату; вырежьте и поместите материал «Теплые волны»; подсоедините электрические провода. Поскольку нет необходимости в дорогостоящих котлах или воздуховодах, Warm Waves сокращает время установки до 90% по сравнению с традиционными системами отопления.

Надежный материал Warm Waves

Материал Warm Waves очень тонкий и прочный. В отличие от других продуктов для электрического обогрева пола, волокна Warm Waves не ломаются во время установки и запечатаны в собственный влагозащищенный барьер. Твердотельная технология Warm Waves не имеет изнашиваемых движущихся частей — она полностью не требует обслуживания. Изготовлено в соответствии с ISO 9001 Сертифицированные процессы, Warm Waves обеспечивает постоянное качество в каждом рулоне.

Какое напольное покрытие можно укладывать поверх Warm Waves?

Любой тип плавающего пола может быть уложен поверх Warm Waves, включая инженерную древесину, ламинат, винил, плитку и ковровое покрытие. Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственным неподходящим типом является пол из твердой древесины, прибитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки. Если используются шпалы, которые могут защитить от проникновения гвоздей, решением будет Warm Waves.

Чем Warm Waves отличается от стандартной системы печи с принудительной вентиляцией?

В стандартных печных системах для передачи тепла используются воздуховоды и принудительная подача воздуха. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системы принудительной вентиляции должны создавать конвекционный поток по всей комнате, чтобы перемещать горячий воздух из того места, куда он должен идти (потолок), туда, где вы хотите, чтобы он был (обогревая вас). Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов области, что в целом приводит к огромной неэффективности, особенно в комнатах или помещениях с более высокими потолками, чем обычно.

Тепловые волны работают более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигает потолка вашей комнаты, вы уже закончили его использовать.

Кроме того, зависимость систем принудительной вентиляции от воздуховодов создает проблемы как с энергией, так и со здоровьем. Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности из-за работы воздуховодов, поэтому даже печь с КПД 94% может быть частью общей системы, эффективность которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной вентиляции также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем Warm Waves отличается от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще в установке, чем гидравлические системы, они не имеют движущихся частей, требующих обслуживания, и не требуют дорогостоящих котельных систем. Warm Waves обеспечивает гораздо более стабильное тепло и значительно уменьшает количество горячих и холодных точек на полу после укладки. Годовые эксплуатационные расходы для установок «Теплые волны» и «Водяные системы» для всего дома аналогичны, но установка «Теплые волны» не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем Warm Waves отличается от проводных систем лучистого отопления?

Тепловые волны более долговечны, проще в установке, мощнее, дешевле и имеют меньше горячих и холодных точек, чем проводные системы лучистого отопления. Warm Waves также дает возможность легко направлять лучи нагрева вверх с помощью лучистого теплового барьера, а это значит, что вы не платите за тепло, которое не используете.

Чем Warm Waves отличается от систем проволочного нагрева?

Нагревательные провода, используемые во многих системах напольного отопления, могут создавать множество проблем. Провода могут быть надрезаны или перерезаны во время установки и обращения с ними. По этой причине многие проводные системы требуют приобретения «системы сигнализации» для обнаружения перерезанных проводов, что увеличивает расходы на установку системы. Кроме того, проводные системы отопления со временем изнашиваются из-за своего сопротивления. Провода полагаются на теплопроводность через тонкий набор и плитку, под которой они установлены. Многие типы плитки плохо проводят тепло, что приводит к заметным колебаниям температуры на обогреваемом полу

Пленка Warm Waves не портится со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные зоны.

Насколько сильны теплые волны?

Warm Waves — это самая мощная система обогрева пола, разрешенная Национальным электротехническим кодексом, с мощностью 150 Вт на квадратный метр (14 Вт на квадратный фут). Чем мощнее нагреватель, тем быстрее прогревается поверхность пола и тем меньше времени нужно подавать питание на пленку.

Могу ли я использовать «Теплые волны» для обогрева всего дома, или мне следует установить его только в тех местах, где требуется дополнительное тепло?

Простой ответ: и то, и другое. Тепловые волны достаточно мощны, чтобы их можно было использовать для обогрева всего дома, и достаточно гибки, чтобы их можно было установить в любом месте, где требуется дополнительное тепло.

Насколько теплым становится пол при нагревании с помощью Warm Waves?

При полном питании и достижении максимальной температуры Warm Waves достигает примерно 104º F. На практике, однако, термостат, прикрепленный к Warm Waves, ограничивает температуру до предпочтительного значения и просто включает и выключает пленку до поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут. Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Насколько быстро будет нагреваться верхняя часть готового пола, зависит от плотности материала пола, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Теплые волны можно зонировать?

Warm Waves – это самый зональный отопительный продукт на рынке сегодня. Вы можете разделить зоны на секции площадью 1,4 квадратных фута, если хотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов. Из-за этой присущей гибкости, Warm Waves предлагает решения для отопления, которые раньше были невозможны, например, каждый сотрудник вашего офиса может установить желаемую температуру в своей офисной кабинке.

Расскажи мне о термостате.

В установке Warm Waves используется термостат с двойным входом, который обеспечивает управление как датчиком пола, так и температурой окружающего воздуха.

• • Таким образом можно ограничить температуру пола
  • Температуру в помещении можно регулировать на комфортном уровне
  • «Режим A/F» одновременно регулирует температуру пола и помещения.

Будут ли у меня горячие и холодные точки с теплыми волнами, как и с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, система Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность финишного покрытия также влияет на общую температуру поверхности — чем плотнее материал, тем больше тепла он поглощает и тем более равномерным будет нагрев.

Мой специалист по системам отопления, вентиляции и кондиционирования воздуха сказал мне, что я должен планировать отопление в моем доме мощностью около 10 Вт на квадратный фут. Могут ли теплые волны сделать это?

Абсолютно. Эмпирическое правило заключается в том, чтобы умножить квадратные метры площади на 0,75. Поскольку система Warm Waves обеспечивает 14 Вт на квадратный фут в месте установки, она обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работает с нежесткими типами напольных покрытий (например, с ковровыми покрытиями, виниловыми полами и т. д.)? Не раздавится? №

Установка Warm Waves под нежестким полом так же проста, как установка жесткой поверхности между Warm Waves и самим полом, чтобы равномерно распределить вес по полу. Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-то особенное, о чем я должен подумать перед установкой Warm Waves под ковровое покрытие?

Для укладки ковра вам понадобится жесткая поверхность между ковровой подкладкой и вашими теплыми волнами (см. раздел часто задаваемых вопросов о нежестких материалах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена при выборе ковровых покрытий и ковровых покрытий, предназначенных для систем лучистого обогрева, поскольку эти типы напольных покрытий предназначены для пропускания тепла через них без удержания тепла ковром или ковром. подушка.

Как установить Warm Waves под керамическую плитку?

Существует несколько различных способов укладки плитки Warm Waves под стандартную керамическую плитку. Вы можете сначала установить цементную плиту, затем теплые волны, а затем приступить к стандартной укладке плитки. Другой вариант — установить подложку и плитку Warm Waves, а затем покрыть самовыравнивающейся кладочной массой, которая обеспечит прочную поверхность для укладки плитки. Подробную информацию см. в руководстве по установке.

Какова максимальная площадь, на которой можно установить Warm Waves?

При правильной установке площадь, подходящая для установки Warm Waves, не ограничена. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера площади. Для общего понимания можно установить до 240 sf. на схеме 220, и 120 сф. по 110 цепи. На один термостат можно установить 2400 sf на контур 220 на основе модифицированной конфигурации. Подробную информацию см. в руководстве по установке.

Сколько мне нужно «Теплых волн»?

Количество Warm Waves, которое необходимо установить, зависит от цели системы. При использовании в качестве автономного источника тепла эмпирическим правилом является количество квадратных футов площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов x 10 футов вы должны запланировать установку Warm Waves площадью 150 квадратных футов (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под стационарными приспособлениями, такими как шкафы; поскольку такая установка может привести к локализованной области высокой температуры.

Кто-нибудь может установить фильм?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления мы рекомендуем, чтобы квалифицированный специалист выполнял все установки Warm Waves, чтобы убедиться, что ваша система отопления правильно подобрана и установлена ​​для вашей среды.

Сколько времени занимает установка Warm Waves?

Поскольку все здания разные, время установки зависит от проекта. Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли укладывать теплые волны поверх существующего пола?

Если вы относитесь к своему старому полу так же, как к обычному черновому полу, вы можете укладывать теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым материалом для пола.

Можно ли установить Warm Waves где-нибудь, кроме пола?

В дополнение к стандартной укладке под полом, Warm Waves можно устанавливать под стенами, над потолками и даже внутри залитого бетона.

Что делать, если я найду новое место или способ установки Warm Waves, которые не указаны в инструкциях по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что они соответствуют нашим строгим стандартам качества, и, если возможно, добавим их в инструкции по установке, чтобы проинформировать других клиентов. Чтобы поддерживать репутацию качества Warm Waves, нам необходимо провести тестирование до того, как установка будет признана гарантией. Тепловые волны достаточно гибки, чтобы удовлетворить все виды потребностей в отоплении, и мы верим в ваше творчество.

Как работает «Теплые волны»?

Электрический ток проходит от вашей главной электрической коробки к блоку контроллера термостата, который контролирует температуру окружающей среды или пола (или и того, и другого). Если температура ниже температуры, установленной на термостате, питание подается на установку «Теплые волны», где электричество передается на медные шины по бокам пленки. От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем отопления на рынке. Благодаря низкой максимальной выходной температуре нет опасности обжечься о какую-либо часть системы. Его конструкция и способ установки, упор на поддержание стабильного тепла при низкой силе тока и присущая ему влагостойкость позволяют избежать большинства распространенных проблем с электричеством. Все продукты Warm Waves, произведенные в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяемые третьими лицами, имеют безопасность и комфорт человека в качестве приоритета номер один.

Что делать, если Warm Waves подвергается воздействию воды? Будет ли это работать?

В отличие от некоторых других электронагревателей, вода не влияет на тепловые волны. Все нагревательные элементы в «Теплых волнах» запечатаны в полиэтиленовую пленку, непроницаемую для проникновения воды. При правильной установке оба конца медных шин также герметизируются, что делает их водонепроницаемыми, в результате чего система становится полностью водонепроницаемой.

Могут ли теплые волны питаться от солнечных батарей?

Тепловые волны могут питаться от солнечных батарей так же легко, как и остальное электрооборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от ваших солнечных батарей, и наслаждайтесь теплом без затрат и без ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для Warm Waves?

Warm Waves доступен как для электрических систем 120 В, так и для 240 В, а количество необходимых автоматических выключателей будет определяться общей площадью установки Warm Waves. Как и в случае с любой другой электрической системой, обратитесь за советом к квалифицированному электрику в вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves имеет толщину 0,3 мм, как бумага, что устраняет любые проблемы, которые могут возникнуть при использовании фальшпола.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он ощущается как тепло. Одной из характеристик дальнего инфракрасного света является способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло. Когда это происходит, создается естественный резонанс, который обладает многими полезными свойствами, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное тепло абсолютно здорово и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредите часть пленки, например, пробив ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, обрезав ее с обеих сторон по линиям разреза. Если удаление неисправной секции приведет к неправильной работе, необходимо будет заменить весь набор панелей Warm Waves. Ни при каких обстоятельствах не пытайтесь исправить часть Warm Waves.

Что делать, если мой установщик кабелей просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как я буду охлаждать свой дом без воздуховодов? Мне все равно не придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно усовершенствовалась за последние несколько лет. Благодаря высокому КПД и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе отопления Warm Waves.

Предоставляет ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Однако во всех смыслах и целях, как только Warm Waves заработает в вашем доме, вам не нужно беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Какова структура «Теплых волн»?

Тепло в дальнем инфракрасном диапазоне генерируется волокнистыми матами, прикрепленными к контактным шинам, соединенным с медными электрическими полосами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Подобно материалу для бутылок с газировкой, пленка тонкая, прозрачная и очень прочная.

Электрические характеристики Warm Waves

240 В, 14 Вт: Потребляет менее 0,061 А на квадратный фут и отдает 14 Вт тепла на квадратный фут

120 В, 14 Вт: Потребляет менее 0,125 А на квадратный фут и отдает 14 Вт тепла на квадратный фут 40 дюймов)

Д: 100 м (328 футов)

Толщина 0,3 мм

Применение для теплых волн

Теплые волны очень универсальны и используются во многих областях в домах, коммерческих зданиях, загородных домах / коттеджах , прицепы и надворные постройки.
