Всё об импульсном блоке питания

Импульсный блок питания на 5… 20 Ватт вы сможете изготовить менее чем за час. На изготовление ваттного блока питания понадобится несколько часов. Построить блок питания будет ненамного сложнее, чем прочитать эту статью. И уж точно, это будет проще, чем найти низкочастотный трансформатор подходящей мощности и перемотать его вторичные обмотки под свои нужды. Для уменьшения размеров балластного дросселя в них используется схема высокочастотного преобразователя напряжения, которая позволяет значительно снизить размер дросселя.

В случае выхода из строя электронного балласта, его можно легко отремонтировать. Но, когда выходит из строя сама колба, то лампочку обычно выбрасывают. Единственное, чем схема электронного балласта отличается от настоящего импульсного БП, это отсутствием разделительного трансформатора и выпрямителя, если он необходим.

В то же время, современные радиолюбители испытывают большие трудности при поиске силовых трансформаторов для питания своих самоделок. Если даже трансформатор найден, то его перемотка требует использования большого количества медного провода, да и массо-габаритные параметры изделий, собранных на основе силовых трансформаторов не радуют. А ведь в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания.

Если же для этих целей использовать балласт от неисправных КЛЛ, то экономия составит значительную сумму, особенно, если речь идёт о трансформаторах на Ватт и больше. Это одна из самых распространённых электрических схем энергосберегающих ламп.

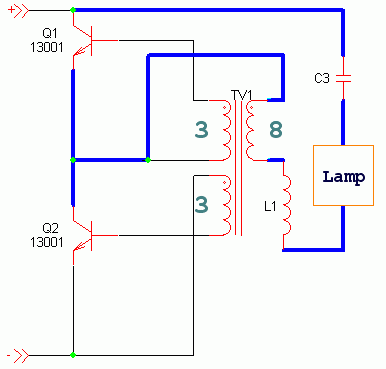

Красным цветом отмечены элементы, которые можно удалить. А это уже законченная схема импульсного блока питания, собранная на основе КЛЛ с использованием дополнительного импульсного трансформатора. Для упрощения, удалена люминесцентная лампа и несколько деталей, которые были заменены перемычкой.

Как видите, схема КЛЛ не требует больших изменений. Красным цветом отмечены дополнительные элементы, привнесённые в схему. Мощность блока питания ограничивается габаритной мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и величиной радиатора охлаждения, если он используется. Блок питания небольшой мощности можно построить, намотав вторичную обмотку прямо на каркас уже имеющегося дросселя.

В случае если окно дросселя не позволяет намотать вторичную обмотку или если требуется построить блок питания мощностью, значительно превышающей мощность КЛЛ, то понадобится дополнительный импульсный трансформатор. Если требуется получить блок питания мощностью свыше Ватт, а используется балласт от лампы на Ватт, то, скорее всего, придётся внести небольшие изменения и в схему электронного балласта. В частности, может понадобиться установить более мощные диоды VD1-VD4 во входной мостовой выпрямитель и перемотать входной дроссель L0 более толстым проводом.

Если коэффициент усиления транзисторов по току окажется недостаточным, то придётся увеличить базовый ток транзисторов, уменьшив номиналы резисторов R5, R6.

Кроме этого придётся увеличить мощность резисторов в базовых и эмиттерных цепях. Если частота генерации окажется не очень высокой, то возможно придётся увеличить емкость разделительных конденсаторов C4, C6. Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора.

А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Не пугайтесь! Намотать импульсный трансформатор можно в течение просмотра одного фильма или даже быстрее, если Вы собираетесь выполнять эту монотонную работу сосредоточенно. Во входных фильтрах электронных балластов, из-за экономии места, используются конденсаторы небольшой ёмкости, от которых зависит величина пульсаций напряжения с частотой Hz.

Чтобы снизить уровень пульсаций напряжения на выходе БП, нужно увеличить ёмкость конденсатора входного фильтра. Желательно, чтобы на каждый Ватт мощности БП приходилось по одной микрофараде или около того. Увеличение ёмкости С0 повлечёт за собой рост пикового тока, протекающего через диоды выпрямителя в момент включения БП.

Чтобы ограничить этот ток, необходим резистор R0. Но, мощность исходного резистора КЛЛ мала для таких токов и его следует заменить на более мощный.

Блок питания мощностью, близкой к мощности исходной КЛЛ, можно собрать, даже не мотая отдельный трансформатор. Если у оригинального дросселя есть достаточно свободного места в окне магнитопровода, то можно намотать пару десятков витков провода и получить, например, блок питания для зарядного устройства или небольшого усилителя мощности. На картинке видно, что поверх имеющейся обмотки был намотан один слой изолированного провода. Я использовал провод МГТФ многожильный провод во фторопластовой изоляции.

Однако таким способом можно получить мощность всего в несколько Ватт, так как большую часть окна будет занимать изоляция провода, а сечение самой меди будет невелико. Оригинальная обмотка дросселя находится под напряжением сети!

При описанной выше доработке, обязательно побеспокойтесь о надёжной межобмоточной изоляции, особенно, если вторичная обмотка мотается обычным лакированным обмоточным проводом.

Даже если первичная обмотка покрыта синтетической защитной плёнкой, дополнительная бумажная прокладка необходима! Как видите, обмотка дросселя покрыта синтетической плёнкой, хотя часто обмотка этих дросселей вообще ничем не защищена. Наматываем поверх плёнки два слоя электрокартона толщиной 0,05мм или один слой толщиной 0,1мм. Если нет электрокартона, используем любую подходящую по толщине бумагу. Поверх изолирующей прокладки мотаем вторичную обмотку будущего трансформатора.

Сечение провода следует выбирать максимально возможное. Количество витков подбирается экспериментальным путём, благо их будет немного. Получить ещё большую мощность, при разумной температуре трансформатора, не позволила слишком малая площадь окна магнитопровода и обусловленное этим сечение провода.

Мощность, подводимая к нагрузке — 20 Ватт. Частота автоколебаний без нагрузки — 26 кГц. Для увеличения мощности блока питания пришлось намотать импульсный трансформатор TV2. Мне не повезло, в моём электроном балласте были установлены транзисторы поз. Эти транзисторы не нуждаются в прокладках, так как не снабжены металлической площадкой, но и тепло отдают намного хуже. Я их заменил транзисторами поз. Если пожелаете, можете смело прикручивать оба транзистора на один радиатор. Я проверил, это работает.

Только, корпуса обоих транзисторов должны быть изолированы от корпуса радиатора, даже если радиатор находится внутри корпуса электронного устройства. Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки кембрика.

Допускается использование теплопроводной пасты КПТ-8, так как она не проводит ток. Транзисторы находятся под напряжением сети, поэтому изоляционные прокладки должны обеспечивать условия электробезопасности! Все вторичные выпрямители полумостового импульсного блока питания должны быть обязательно двухполупериодным. Если не соблюсти это условие, то магинтопровод может войти в насыщение. Мостовая схема позволяет сэкономить метр провода, но рассеивает в два раза больше энергии на диодах.

Схема с нулевой точкой более экономична, но требует наличия двух совершенно симметричных вторичных обмоток. Асимметрия по количеству витков или расположению может привести к насыщению магнитопровода. Однако именно схемы с нулевой точкой используются, когда требуется получить большие токи при малом выходном напряжении. Тогда, для дополнительной минимизации потерь, вместо обычных кремниевых диодов, используют диоды Шоттки, на которых падение напряжения в два-три раза меньше.

Выпрямители компьютерных блоков питания выполнены по схеме с нулевой точкой. При отдаваемой в нагрузку мощности Ватт и напряжении 5 Вольт даже на диодах Шоттки может рассеяться 8 Ватт.

Если же применить мостовой выпрямитель, да ещё и обычные диоды, то рассеиваемая на диодах мощность может достигнуть 32 Ватт или даже больше. Обратите внимание на это, когда будете проектировать блок питания, чтобы потом не искать, куда исчезла половина мощности. В низковольтных выпрямителях лучше использовать именно схему с нулевой точкой. Тем более что при ручной намотке можно просто намотать обмотку в два провода.

Кроме этого, мощные импульсные диоды недёшевы. Для наладки импульсных блоков питания обычно используют вот такую схему включения.

Здесь лампа накаливания используется в качестве балласта с нелинейной характеристикой и защищает ИБП от выхода из строя при нештатных ситуациях. Мощность лампы обычно выбирают близкой к мощности испытываемого импульсного БП.

При работе импульсного БП на холостом ходу или при небольшой нагрузке, сопротивление нити какала лампы невелико и оно не влияет на работу блока. Когда же, по каким-либо причинам, ток ключевых транзисторов возрастает, спираль лампы накаливается и её сопротивление увеличивается, что приводит к ограничению тока до безопасной величины.

На этом чертеже изображена схема стенда для тестирования и наладки импульсных БП, отвечающая нормам электробезопасности. Отличие этой схемы от предыдущей в том, что она снабжена разделительным трансформатором, который обеспечивает гальваническую развязку между исследуемым ИБП и осветительной сети. Выключатель SA2 позволяет блокировать лампу, когда блок питания отдаёт большую мощность. А это уже изображение реального стенда для ремонта и наладки импульсных БП, который я изготовил много лет назад по схеме, расположенной выше.

Важной операцией при тестировании БП является испытание на эквиваленте нагрузки. Красные цифры — рассеиваемая мощность. Из опыта известно, что мощности эквивалента нагрузки почему-то всегда не хватает. Перечисленные же выше резисторы могут ограниченное время рассеивать мощность в два-три раза превышающую номинальную. Когда БП включается на длительное время для проверки теплового режима, а мощность эквивалента нагрузки недостаточна, то резисторы можно просто опустить в воду.

Нагрузочные резисторы этого типа могут нагреться до температуры в несколько сотен градусов без каких-либо внешних проявлений! То есть, ни дыма, ни изменения окраски Вы не заметите и можете попытаться тронуть резистор пальцами.

Собственно, блок питания, собранный на основе исправного электронного балласта, особой наладки не требует. Его нужно подключить к эквиваленту нагрузки и убедиться, что БП способен отдать расчетную мощность. Во время прогона под максимальной нагрузкой, нужно проследить за динамикой роста температуры транзисторов и трансформатора. Если слишком сильно греется трансформатор, то нужно, либо увеличить сечение провода, либо увеличить габаритную мощность магнитопровода, либо и то и другое.

R0 — ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.

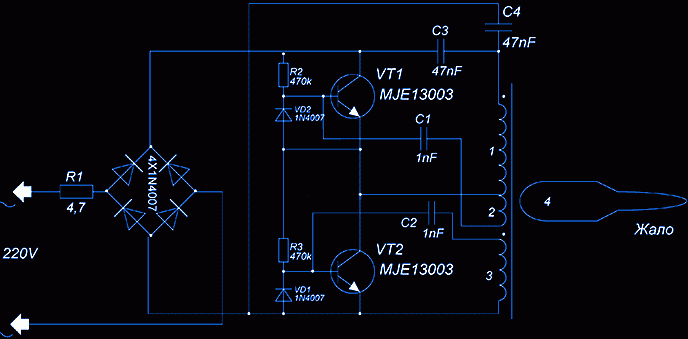

Схема импульсного блока питания

Автор считает, что методы проверки импульсных трансформаторов сигналами низкого уровня без выпаивания из схемы недостоверны. Он предлагает два простых метода тестирования трансформаторов в режиме, близком к рабочему. Конечно, требуется их демонтаж, но зато достоверность результатов проверки гарантируется! Импульсные трансформаторы блоков питания и строчных разверток выходят из строя чаще всего по причине перегрева обмоток.

Принцип работы импульсных трансформаторов заключается в том, что целесообразно при автотрансформаторном подключении.

Импульсные трансформаторы для блоков питания

Импульсный блок питания мощностью Вт на контроллере CRS. Защитный треугольник на варисторах. Простой импульсный блок питания. Импульсные источники питания ИИП обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около Вт и построен по топологии flyback обратноходовой преобразователь , а управляющим элементом является микросхема CRS совместимые по выводам аналоги: SGJ , LD и OB В некоторых случаях для отладки схемы может понадобится осциллограф! Технические характеристики Размеры блока: х57х30 мм размеры готового блока с Алиэкспресс, возможны отклонения. Выходное напряжение: версии на 24 В А и на 12 В А. Мощность: Вт.

Ремонт импульсных блоков питания своими руками

Импульсные трансформаторы, предназначенные для трансформирования коротких импульсов с минимальными искажениями и работающие в режиме переходных процессов , находят применение в различных импульсных устройствах [1] [2]. Импульсные трансформаторы позволяют изменить уровень и полярность формируемого импульса напряжения или тока, согласовать сопротивление генератора импульсов с сопротивлением нагрузки, отделить потенциалы источника и приёмника импульсов, получить на нескольких раздельных нагрузках импульсы от одного генератора, создать обратную связь в контурах схемы импульсного устройства. Импульсный трансформатор может быть также использован и как преобразовательный элемент , например дифференцирующий трансформатор. Генерация мощных импульсов современных параметров невозможна без применения высоковольтных импульсных трансформаторов. Получаемая форма выходных импульсов во многом определяется свойствами ИТ, особенно при большом коэффициенте трансформации.

Сфера применения импульсных блоков питания в быту постоянно расширяется.

Что такое импульсный трансформатор и как его рассчитать?

В этой публикации размещен материал для ремонта или изготовления импульсных блоков питания разной мощности на базе электронного балласта компактной люминесцентной лампы. Импульсный блок питания на 5… 20 Ватт вы сможете изготовить за короткое. На изготовление ваттного блока питания может понадобится до нескольких часов. Построить блок питания будет несложно, умеющим паять. И несомненно, это сделать несложно, чем найти низкочастотный подходящий для изготовления трансформатор нужной мощности и перемотать его вторичные обмотки под нужное напряжение.

Намотка трансформатора для импульсного источника питания

By Falconist , March 24, in Справочная радиоэлементов. Выкладываю для ознакомления цоколевку переходных трансформаторов, выпаянных из компьютерных БП как АТ так и АТХ как в виде рисунков, так и в формате Sprint Layout, откуда их можно сохранить, как элементы, в свою библиотеку. Возле обмоток проставлены коэффициенты трансформации, приведенные к единичной «токовой» обмотке с его минимальным значением. Проставлены начала и концы вторичных обмоток. Следующая «коллекция» — трансформаторы от дежурок, выпаянные из компьютерных БП АТХ как в виде рисунков, так и в формате Sprint Layout, откуда их можно сохранить, как элементы в свою библиотеку. Возле обмоток проставлены напряжения полный размах пик-пик при подаче синусоидального сигнала амплитудой 4 5 В частотой кГц на «коллекторную» обмотку. Измерения производились по экрану осциллографа, потому не совсем точны. Проставлены начала и концы первичных обмоток.

Импульсный трансформатор–это обязательное условие трансформаторное и автотрансформаторное подключение обмоток.

Как сделать импульсный блок питания своими руками

В зависимости от формы сердечника и размещения на нем катушек, ИТ выпускаются в следующих конструктивных исполнениях:. Заметим, что электротехническая сталь содержит мало добавок кремния, поскольку он становится причиной потери мощности от воздействия вихревых токов на контур магнитопровода. В ИТ тороидального исполнения сердечник может производится из рулонной или ферримагнитной стали. Пластины для набора электромагнитного сердечника подбираются толщиной в зависимости от частоты.

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Намотка трансформатора для импульсного источника питания Блог им. В процессе изготовления блока питания наткнулся на практически полное отсутствие информации о том как наматывать импульсный трансформатор: по часовой или против часовой стрелки, обмотки должны быть намотаны в одну сторону или в разные? В этой статье привожу свои умозаключения по этому поводу.

Импульсные трансформаторы ИТ являются востребованным прибором в хозяйственной деятельности.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Советы по ремонту импульсных блоков питания.

By Старый музыкант , June 5, in Радиоэлементы. Всем привет! Мне отдали старый нерабочий как оказалось блок питания от PC. Называеться сие чудо китайской мысли V2.

Импульсный трансформатор | принцип работы, отличия

Виды трансформаторовИмпульсные трансформаторы, Устройство трансформаторов12 комментариев к записи Как работает импульсный трансформатор

Содержание:

Импульсный трансформатор (ИТ) — это трансформатор, предназначенный для преобразования тока и напряжения импульсных сигналов с минимальным искажением исходной формы импульса на выходе.

Особенностью работы импульсных трансформаторов является то, что на их первичную обмотку поступают однополярные импульсы, которые содержат постоянную составляющую тока, поэтому сердечник работает с постоянным подмагничиванием.

Импульсные трансформаторы применяются в устройствах связи, автоматики, вычислительной техники, при работе короткими импульсами, для изменения их амплитуды и полярности, исключения постоянной.

Принцип работы импульсных трансформаторов   заключается в том, что на них подаются однополярные импульсы с постоянной токовой составляющей, в связи с чем магнитопровод находится в состоянии постоянного подмагничивания. Ниже показана принципиальная схема подключения такого устройства.

схема работы импульсного трансформатора. Как видите, схема подключения практически идентична с обычными трансформаторами, чего не скажешь о временной диаграмме.

Временная диаграмма иллюстрирующая работу импульсного трансформатора

На первичную обмотку поступают импульсные сигналы, имеющие прямоугольную форму е_(t), временной интервал между которыми довольно короткий. Это вызывает возрастание индуктивности во время интервала t_u, после чего наблюдается ее спад в интервале (Т-t_u).

Перепады индукции происходят со скоростью, которую можно выразить через постоянную времени по формуле: τ_p=L₀/R_н

Коэффициент, описывающий разность индуктивного перепада, определяется следующим образом: ∆В=В_max – В_r

• В_max – уровень максимального значения индукции;
• В_r –остаточный.

Более наглядно разность индукций представлена на рисунке, отображающем смещение рабочей точки в магнитопроводном контуре ИТ.

График смещения

Как видно на временной диаграмме, вторичная катушка имеет уровень напряжения U₂, в котором присутствуют обратные выбросы. Так проявляет себя накопленная в магнитопроводе энергия, которая зависит от намагничивания (параметр i_u).

Импульсы тока проходящего через первичную катушку, отличаются трапецеидальной формой, поскольку токи нагрузки и линейные (вызванные намагничиванием сердечника) совмещаются.

Уровень напряжения в диапазоне от 0 до t_u остается неизменным, его значение е_t=U_m. Что касается напряжения на вторичной катушке, то его можно вычислить, воспользовавшись формулой:

при этом:

• Ψ – параметр потокосцепления;
• S – величина, отображающая сечение магнитопроводного сердечника.

Учитывая, что производная, характеризующая изменения тока, проходящего через первичную катушку, является постоянной величиной, нарастание уровня индукции в магнитопроводе происходит линейно. Исходя из этого, допустимо вместо производной внести разность показателей, сделанных через определенный интервал времени, что позволяет внести изменения в формулу:

в этом случае ∆t будет отождествляться с параметром t_u , который характеризует длительность, с которой протекает входной импульс напряжения.

Чтобы вычислить площадь импульса, с которым напряжение образуется во вторичной обмотке импульсного трансформатора, необходимо обе части предыдущей формулы умножить на t_u. В результате мы придем к выражению, которое позволяет получить основной параметр ИТ:

U_m x t_u=S x W₁ x ∆В

Заметим, что от параметра ∆В прямо пропорционально зависит величина площади импульса.

Вторая по значимости величина, характеризующая работу ИТ, – перепад индукции, на него влияют такие параметры, как сечение и магнитная проницаемость сердечника магнитопровода, а также числа витков на катушке:

Здесь:

• L₀ – перепад индукции;
• µ_а – магнитная проницаемость сердечника;
• W₁ – число витков первичной обмотки;
• S – площадь сечения сердечника;
• l_cр – длинна (периметр) сердечника (магнитопровода)
• В_r – величина остаточной индукции;
• В_max – уровень максимального значения индукции.
• H_m – Напряженность магнитного поля (максимальная).

Учитывая, что параметр индуктивности импульсного трансформатора полностью зависит от магнитной проницаемости сердечника, при расчета необходимо исходить из максимального значения µ_а, которое показывает кривая намагничивания. Соответственно, что у материала, из которого делается сердечник, уровень параметра В_r, отображающий остаточную индукцию, должен быть минимальным.

Исходя из этого, в качестве на роль материала сердечника ИТ, идеально подходит лента, изготовленная из трансформаторной стали. Также можно применять пермаллой, у которого такой параметр как коэффициент прямоугольности, минимальный.

Высокочастотным импульсным трансформатором идеально подходят сердечники из ферритовых сплавов, поскольку этот материал отличается незначительными динамическими потерями. Но из-за его низкой индуктивности приходится делать ИТ больших размеров.

Видео: Как работает импульсный трансформатор / трансформатор своими руками / демонстрация

У импульсного трансформатора (ИП) в отличии от обыкновенного силового трансформатора при одинаковой мощности намного меньше потерь и незначительные габаритные размеры полученные в следствии высокочастотного преобразования.

Основные отличия:

1. Размер — импульсного трансформатора  обратно пропорционален его рабочей частоте.
2. Работает трансформатор импульсный от обычного в другой частоте входного напряжения.

В настоящее время большинство блоков питания выполняют на импульсных трансформаторах. Здесь снижение затрат на производство, удешевление стоимости изделия, экономия размеров и веса.

Наиболее важной функцией импульсников является стабилизация напряжения выхода в рабочем режиме.

Другой областью их использования является защита от короткого замыкания на нагрузке при холостом ходе, и защита от чрезмерного возрастания напряжения, а также перегрева устройств.

Особенности конструкций

Основной особенностью конструкции импульсных трансформаторов является малое число витков. Наиболее экономичными стали тороидальные устройства, а менее экономными – бронестержневые. См. Виды магнитопроводов

Цилиндрическая обмотка обладает свойством малой индуктивности рассеяния, имеет простую конструкцию и технологична в изготовлении. Расположение и число слоев может быть различным, так же, как и схемы их соединений.

Виды обмоток импульсных трансформаторов

Спиральные

Применяются для трансформаторов с наименьшей индуктивностью рассеяния. Их применение целесообразно при автотрансформаторном подключении. Намотка производится тонкой и широкой фольгой или лентой.

Конические

Предназначены для снижения индуктивного рассеяния с незначительным повышением емкости обмоток. Их особенностью является толщина изоляции слоев, которая прямо зависит от напряжения между витками первичной и вторичной обмотки. Толщина изоляции повышается от начала к концу обмоток по линейной зависимости.

Цилиндрические

Имеют низкую индуктивность рассеяния, хорошую технологичность и простую конструкцию.

Потери энергии

Важной проблемой при создании конструкции импульсных трансформаторов является снижение потерь энергии и повышение его КПД.

Потери складываются из:

• Потери от гистерезиса.
• Магнитной вязкости.
• Некачественная изоляция.
• Вихревые токи.

Кроме простого расчета потерь, для магнитопровода используют высоколегированные марки стали. Это позволяет уменьшить потери и приблизить форму петли гистерезиса к форме прямоугольника. Такие материалы предназначены для обеспечения значительных параметров индукции.

Вихревые токи искусственно разъединяют. А также применяют конструкции магнитных систем с наибольшей магнитной проницаемостью. Такими способами добиваются стабильных параметров вихревого тока в магнитопроводе.

Применяемые материалы

Вид магнитного материала значительно влияет на показатели качества и работу импульсного режима. Материал изготовления сердечника магнитопровода оценивается по значениям величин, которые определяют качество свойств:

• Удельное сопротивление применяемых материалов прибора.
• Индукция насыщения.
• Возможность применения самых тонких листов стали или лент.
• Коэрцитивная сила.

Электротехническая сталь

Импульсные трансформаторы предпочтительно оснащать магнитопроводами, изготовленными из электротехнической стали марок от 3405 до 3425, которые имеют наиболее высокие значения индукции насыщения и низкие параметры коэрцитивной силы, а также наибольшее значение величины прямоугольности формы петли гистерезисного цикла. Такой материал в настоящее время приобрел большую популярность.

Пермаллой

Этот материал является прецизионным сплавом, обладающим магнито-мягкими свойствами. Он чаще всего состоит из железа и никеля, с добавлением легирующих элементов.

Ферриты

Другим очень востребованным материалом для изготовления импульсных трансформаторов, а точнее, его сердечника являются ферритовые материалы. Они имеют малую длительность трансформируемых импульсов. Такие магнитопроводы обладают повышенным удельным сопротивлением и не имеют потерь от вихревых токов. Они применяются для импульсных трансформаторов с интервалом импульсов, который измеряется несколькими наносекундами.

Система обозначений и маркировки импульсных трансформаторов включает в себя следующие элементы:

• Первый – буква – Т,
• Второй – буква И (импульсный) или сочетание букв ИМ. Буква И соответствует трансформаторам с длительностью входного импульса от 0,5 до 100 мкс, а ИМ – от 0,02 до 100 мкс.
• Третий – число порядковый номер разработки.

Например: обозначение ТИ-5 – трансформатор импульсный с длительностью входного импульса от 0,5 до 100 мкс, номер разработки 5

Видео: Импульсный трансформатор

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор представляет собой статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в электросети переменного тока. Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Обычно частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости.

Типы трансформаторов

Как упоминалось выше, существует два основных типа трансформаторов:

• Повышающий трансформатор:  Повышающий трансформатор увеличивает выходное напряжение по отношению к входному напряжению. В этом типе трансформатора число витков вторичной обмотки больше числа витков первичной обмотки.
• Понижающий трансформатор: Понижающий трансформатор снижает выходное напряжение по отношению к входному напряжению. Этот тип трансформатора противоположен предыдущему, число витков вторичной обмотки меньше числа витков первичной обмотки.



Части трансформатора

Прежде чем приступить к сборке повышающего трансформатора, давайте разберемся с основными частями трансформатора:

• Первичная обмотка — изготовлена ​​из магнитной проволоки.
• Магнитный сердечник – выбирается в зависимости от мощности и частоты входного сигнала
• Вторичная обмотка – изготовлена ​​из магнитопровода

Вещи, необходимые для сборки простейшего повышающего трансформатора

Перед началом процесса строительства вам потребуются следующие компоненты:

• Электроизоляционная лента
• Медная проволока с покрытием (т. е. магнитная проволока)
• Материал сердечника (т. е. стальной болт может использоваться для обозначения сердечника)
• A резистивный элемент (например, лампочка)
• Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие этапы подробно объясняют процесс сборки повышающего трансформатора:

• Используйте большой стальной болт в качестве магнитного сердечника трансформатора. Сначала проверьте болт на намагниченность, прижав его к кухонному магниту. Если магнит прилипает, стальной болт можно использовать в качестве сердечника.

• Оберните болт изоляционной лентой, чтобы изолировать обмотки от «сердечника». Разрежьте медный провод с покрытием на две неравные части и зачистите их на концах. Использование одного и того же провода поможет вам обеспечить сопоставимость количества витков катушки.

• Обмотайте два медных провода несколько раз (не менее 12 витков) вокруг концов «жилы» (стальной болт). Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора. Убедитесь, что оголенные концы проводов остаются свободными. Также соблюдайте расстояние между первичной и вторичной обмотками. Закрепите изоляционной лентой.

• Теперь подключите оголенные концы вторичной катушки к контактным клеммам резистивного элемента (лампы). Убедитесь, что они не касаются друг друга на контактах лампы, потому что короткое замыкание не позволит лампе загореться. При необходимости можно использовать электроизоляционную ленту, чтобы зафиксировать провода на месте.

• Наконец, подключите оголенные концы первичной катушки к источнику питания переменного тока. Выбор блока питания переменного тока с выключателем питания, регулируемой настройкой напряжения и предохранителем на входе поможет обеспечить безопасность и изоляцию от «стены». Начните с мощности переменного тока на самом низком уровне и постепенно увеличивайте, чтобы увидеть изменение яркости лампы. Лампочка должна загореться при включении питания. Если нет, проверьте соединения и повторите попытку.

• При появлении запаха гари немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать достаточное сопротивление, чтобы предотвратить прохождение слишком большого тока.

• Если вы почувствовали запах гари, проверьте, не связано ли короткое замыкание с контактом оголенных проводов. Закройте оголенные провода электроизоляционной лентой и повторите попытку.

• Обратите внимание, что светимость лампочки будет увеличиваться в ступенчатой ​​конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Совет: Для изготовления
промышленный повышающий трансформатор, необходимо, чтобы вторичная обмотка имела больше витков, чем первичная. Более того, если вы хотите, чтобы трансформатор имел удвоенное напряжение и вдвое меньший ток на вторичной обмотке, то во вторичной обмотке положите вдвое больше витков.

Сопутствующие товары

После успешного завершения повышающей конфигурации попробуйте изменить передаточное отношение катушки. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на различных резисторных нагрузках.
