Как подключить двухклавишный выключатель света к люстре: Как самостоятельно подключить двухклавишный выключатель света к двум лампочкам. Подключаем двухклавишный выключатель на две лампочки

Схема подключения двухклавишного выключателя и инструкции

Часто задаваемые вопросы

1. Зачем нужен перекрестный выключатель?

В основном применяются в схемах с двумя проходными выключателями, таким образом, обеспечивается третья точка управления освещением.

При любом положении клавиши перекрестного выключателя схема обеспечивает управление освещением с двух крайних преключателей.

1. На диммер приходит 4 провода на люстру 3, как подключить обычный выключатель в место неисправного диммера?

Не вдавайтесь в подробности, как работал диммер:

 Схема подключения двухклавишного выключателя к люстре

• Отключите соответствующий автомат на РЩ, обесточив систему освещения на данном участке;
• Отсоедините диммер от проводов;
• Индикаторной отверткой определите фазный провод, который приходит из распределительной коробки;
• Вызвоните два провода, которые от выключателя подходят к люстре, подключите их на контакты ламп первой и второй группы. Оставшийся провод нейтрали приходит с коробки, имеет общий контакт на лампах обеих групп.
• На выключателе фазу подключают на общий контакт, провода приходящие от люстры на другие два контакта. Таким образом, фаза клавишами будет коммутироваться на лампы осветительных групп.
• Оставшийся провод от коробки до выключателя заизолируйте и оставьте свободным.
• Включите автомат на РЩ и проверьте правильность подключения.

1. Как правильно подключить фотореле для уличного освещения
2. Высота установки розеток, их удаление от пола согласно ПУЭ в ванной, гостиной, спальне и на кухне
3. Схема подключения двойной розетки с заземление и без
4. Как подключить диммер вместо выключателя
5. Как установить розетку в стене (схема подключения)

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Этапы подключения выключателей

В первую очередь:

• Составляется схема включения,
• Рассчитывается суммарная потребляемая мощность осветительных приборов;
• По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

• На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
• С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

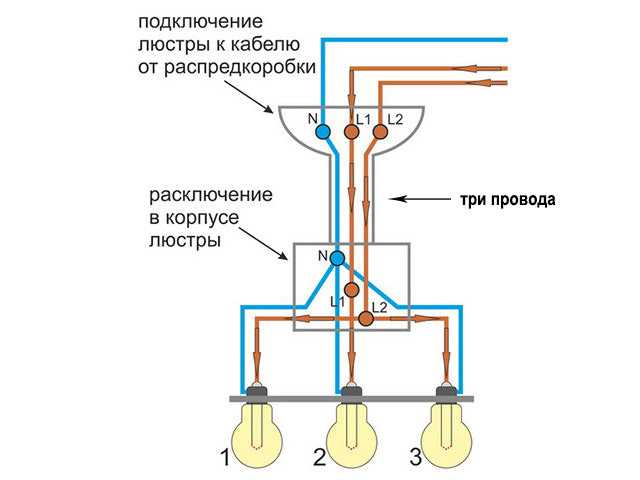

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

https://youtube.com/watch?v=rg0J-caHDjQ

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Крепление проводов

Для крепления проводов в клеммниках могут использоваться обычные винты (позволяют затянуть кабель при помощи отвертки) или же самозатягивающиеся устройства, которые “запирают” кабель после вставки внутрь. Первые более предпочтительны, поскольку при замене нужно просто выкрутить винт. А вот вытащить без повреждений кабель с запирающего клеммника практически невозможно — придется применять силу или откусывать его у основания.

Отметим, что схема подключения двухклавишного выключателя на две лампочки достаточно проста и легко реализуема. При необходимости вы можете поставить выключатели с диммерами или индикаторами — они подключаются к входной фазе и показывают наличие напряжения в сети (очень удобно ночью).

Как подключить двухклавишный выключатель света

При выполнении разводки электрической проводки своими руками, часто бывает необходимо подключить вроде бы простые и понятные приборы, но не всегда это может получиться правильно. Для правильного подключения и последующего удобного использования, нужно знать все возможности электрических приборов, тем более, таких простейших, как двухклавишный выключатель.

Содержание:

• Конструкция и назначение двухклавишного выключателя
• Двухклавишный проходной выключатель
• Принцип подключения люстры к двойному выключателю
• Подключение проходного выключателя

Конструкция и назначение двухклавишного выключателя

Перед тем, как подключить двухклавишный выключатель света, надо разобраться, что он вообще собой представляет и на что стоит рассчитывать при его подключении, а на что нет. Такие выключатели света нужны прежде всего для дистанционного управления включением двух отдельных потребителей электроэнергии, причем независимо друг от друга.

Также двойной выключатель может помочь компоновать источники света на две группы, что может быть полезным при:

• подключение двойного выключателя к двум лампочкам и более;
• разделение управлением двух отдельных бра;
• управление включением групп точечного и заливного света;
• включение эффектов отдельно от основного света в конструкциях натяжных потолков соответствующего типа.

Однако, это не все возможности 2-клавишного выключателя.

Двухклавишный проходной выключатель

Проходной выключатель служит для того, чтобы управлять одним источником света из разных мест одновременно. То есть, если в длинном коридоре стоит источник света, то он может управляться из двух точек сразу, что удобно в тех случаях, когда коридор слишком длинный, чтобы устанавливать один выключатель равноудаленно от концов коридора. Таким образом можно управлять лампой независимо из разных концов коридора и при этом можно использовать выключатели с подсветкой.

Одноклавишный проходной выключатель и схема его подключения показаны на чертеже ниже.

Точно так же может быть использован и двухклавишный проходной выключатель, с той лишь разницей, что он может управлять дистанционно не одной лампой или группой, а двумя. Конструктивно такой выключатель не имеет никаких отличий от обычного, разница в том. Что его схема подключения реализована так, что он может быть включен, независимо от своего положения.

Принцип подключения люстры к двойному выключателю

Вначале разберемся, как подключить две лампочки на двойной выключатель в люстре, а после рассмотри, как реализовать схему включения люстры ч разных точек и рассмотрим варианты использования маршевых выключателей. Вот схема подключения 2-клавишного выключателя и принцип разделения люстры на группы.

Схема понятна и доступна, объяснений, надеемся, не требует. Чтобы разобраться в этой схеме достаточно просто различать цвета. Таким образом, на схеме подключены отдельно две лампы. Но бывают случаи, когда нужно подключить больше, чем одну лампу на каждую клавишу. В этом случае придется группировать источники света так, чтобы каждой группе соответствовала отдельная клавиша, тогда есть смысл подключать люстру к двойному выключателю. Если недостаточно двух групп, тогда нужно устанавливать выключатель с тремя клавишами, он будет управлять тремя группами, но в том случае, если это предусмотрено проводкой, проложенной в стене.

Подключение проходного выключателя

Схема подключения линий с двумя клавишами освещения реализуются, зачастую, в тех местах, где нужно отдельное управление из разных мест двух различных осветительных линий. В этом случае, чтобы на запутаться при управлении световыми линиями, на клавиши наносятся маркеры в виде меток, указывающих направление включения или выключения источника света. Разница с обычными переключателями в том, что в этом случае нет четко фиксированного положения вкл или выкл. Все зависит от положения противоположного переключателя, для этого и нужно наносить соответствующие метки.

Пользуясь этой элементарной схемой подключения двухклавишных проходных выключателей, удастся реализовать достаточно сложную систему дистанционного управления сразу двумя ветками освещения. Главное — не перепутать землю с фазой, тогда система просто не будет работать. Чтобы вычислить фазу, необходимо использовать обычный электрический пробник.

К тому же соблюдение фазности необходимо и в целях безопасности, поскольку при замене лампы обязана отключаться именно фаза, а не ноль. С фазой лучше не шутить и соблюдать необходимые меры предосторожности. Таким образом, можно использовать двухклавишный выключатель в разных целях, и как проходной, и как разделительный выключатель.

Похожие статьи

Как установить Tapo 2 Gang 1 Way Smart Light Switch

Следуйте приведенным ниже инструкциям, чтобы установить Tapo 2 Gang 1 Way Smart Light Switch, и ознакомьтесь с некоторыми советами.

Установка

1. Включите питание коммутатора

1) Сдвиньте замок в положение ОТКРЫТО. Затем возьмитесь за обе стороны лицевой панели и потяните ее в сторону от задней части.

2) Вставьте две батарейки 1,5 В AAA/LR03. Убедитесь, что положительные и отрицательные клеммы батарей обращены в правильном направлении.

Номинальное напряжение коммутатора: 2,4–3,3 В пост. тока

2. Настройка коммутатора

1) Загрузите приложение Tapo из App Store или Google Play.

2) Нажмите кнопку + в приложении и выберите свою модель. Следуйте инструкциям в приложении, чтобы завершить настройку.

3. Подключите коммутатор

1) Выключите автоматический выключатель.

2) Найдите провод горячей/линии, подключенный к «C» или «L» вашего старого коммутатора. Сфотографируйте провода на случай, если захотите вернуться к старому выключателю.

3) Отсоедините провода от старого выключателя.

4) Установите коммутатор, следуя приведенной ниже схеме подключения. Убедитесь, что вы сначала выключили автоматический выключатель.

Lout1=правая кнопка; Lout2=Левая кнопка

Примечание. Если старый переключатель подключен к нейтральному проводу, закройте его прилагаемой гайкой.

Инструкция по эксплуатации

1. Этот переключатель можно использовать только с осветительными приборами и вентиляторами.
2. Мощность подключенных вентиляторов не должна превышать 50 Вт.
3. НЕ подключайте переключатель к нагревательным устройствам, таким как обогреватели для ванных комнат, водонагреватели и бойлеры.

Часто задаваемые вопросы о батареях

В1: Нужно ли отключать питание при замене батарей после установки?

A1: Нет необходимости отключать питание. Выключатель имеет защиту по току. Ваша безопасность обеспечена.

Q2: Когда мне нужно заменить батареи?

A2: Если светодиод мигнет 3 раза при нажатии переключателя, батареи необходимо заменить.

Q3: Какие типы батарей можно использовать?

A3: Рекомендуются щелочные батареи 1,5 В AAA/LR03.

Примечание. Слишком высокое напряжение может повредить переключатель. Уточните максимальное выходное напряжение у производителей, если вы используете другие типы батарей.

Полезен ли этот FAQ?

Ваш отзыв помогает улучшить этот сайт.

Что вас беспокоит в этой статье?

• Неудовлетворен продуктом
• Слишком сложно
• Запутанное название
• ко мне не относится
• Слишком расплывчато
• Другое

Мы будем рады вашим отзывам. Пожалуйста, сообщите нам, как мы можем улучшить этот контент.

Спасибо

Мы ценим ваши отзывы.
Нажмите здесь, чтобы связаться со службой технической поддержки TP-Link.

2 группы | Проводка освещения

В наши дни вы не увидите их так часто, так как многие производители изготавливают только двухклавишные двухпозиционные выключатели света, которые служат той же цели (вы просто не используете третью клемму L2 на каждой банде), однако я думал, что мы будет включать его на всякий случай, если вы столкнетесь с одним!

По сути, это просто два однопозиционных переключателя на одной лицевой панели

Лицевая панель двухклавишного выключателя

Рис. 2: Двойной одноклавишный выключатель света

Механизм переключателя

Механизм однонаправленного выключателя света

Каждая из групп (или переключателей) выше на рис. 2 (их два) работает следующим образом: когда переключатель включен, клеммы COM и L1 соединены вместе. В выключенном состоянии COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Теги:  1-позиционный, 2-клавишный, выключатель света

2-позиционный переключатель, соответствующие электрические схемы и электрические схемы
2-позиционный выключатель, проводка (3-проводная система, новые цвета кабелей)
2-позиционный переключатель света (3 проводная система, старые цвета кабелей)
2-ходовое включение света (2-проводная система)
3-ходовое подключение переключателя света (3-проводная система, старые цвета)
3-ходовое подключение переключателя света (3-проводная система, новые цвета кабелей)
3-ходовое освещение проводка переключателя (2-проводная система)

Это расположение переключателей в основном представляет собой два двухпозиционных переключателя на одной лицевой панели.

Некоторые марки выключателей света могут иметь несколько иную маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Лицевая панель двухклавишного выключателя

Рис. 2: Двойной двунаправленный переключатель освещения

Механизм переключения

Рис. 3: Двухпозиционный переключатель освещения

два) работают следующим образом (рис. 3): в положении 1 (когда переключатель опущен или включен) COM и L1 соединены вместе (точно так же, как односторонний переключатель). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Просто чтобы отличаться 🙂

Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, что они работают так же, как описано выше, но контакты клемм находятся в другом положении. Вы можете увидеть следующее:

двухклавишный двухпозиционный выключатель света, вариант клеммы 1

двухклавишный двухпозиционный выключатель света, вариант клеммы 2

Теги:  2-клавишный, 2-позиционный, 2-позиционный переключатель, электрические выключатели, выключатель света, двухпозиционный переключатель

Схемы цепей и электрические схемы промежуточного переключателя
Схема подключения промежуточного переключателя (старые цвета кабелей)
Промежуточный схема подключения выключателя (новые цвета кабелей)

Промежуточный выключатель света используется, когда три или более выключателя управляют одним светом, и используется в сочетании с двумя двухпозиционными выключателями света для достижения этой цели.
