Как подключить диодную ленту: Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Как подключить ленту RGB — статья от экспертов Apeyron Elelctrics

Многие пользователи, которые приобрели светодиодную ленту, сталкиваются с вопросом — как правильно подключить RGB-ленту? Монохромные ленты подключаются к источнику постоянного тока (блоку питания) мощностью 12 или 24В. При подключении многоцветной ленты в цепь между лентой и блоком питания подключают контроллер. Как подключить RGB-ленту правильно? Разбираемся ниже.

Что нужно знать для подключения

1. Для подключения ленты RGB необходимо правильно рассчитать блок питания в соответствии с длиной светодиодной ленты. Подробнее о блоках питания, их выборе и расчете читайте в статье.

2. Для управления светодиодной лентой RGB предназначены контроллеры RGB.

3. Контроллер RGB рассчитывается по следующей формуле:


Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность контроллера (Вт).

4. На всем протяжении светодиодной ленты RGB указывается маркировка питающего напряжения 12В или 24В.

5. На всем протяжении светодиодной ленты RGB указывается маркировка полярности контактов. «+» положительный контакт и R, G, B – три отрицательных контакта «-».

Подключаем контроллер

Подключение светодиодной ленты RGB производится к выходным клеммам контроллера.

1. Положительный контакт «V+» подключается к положительному проводу ленты «+».

2. Далее, следуя маркировке, указываемой на ленте, подключаются отрицательные контакты «RED» (красный цвет), «GREEN» (зеленый цвет), «BLUE» (синий цвет).

Обращаем ваше внимание, что контроллер подключается к блоку питания. Подробнее про блоки питания можно посмотреть в нашей статье ЗДЕСЬ.

Подключение контроллера к сети 220В напрямую категорически запрещено!

Что дальше?

1. На входные клеммы контроллера «V+» и «V-» подключаются, соблюдая полярность, выходные контакты с блока питания «V+» и «V-».

2. При подключении контроллера к блоку питания проявляйте внимательность, соблюдайте стороны подключения.

3. Значения напряжения питания для светодиодной ленты, контроллера и выходное напряжение блока питания должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим контроллер напряжением питания 12В и блок питания с выходным напряжением 12В.

4. Для увеличения длины управления светодиодными лентами используется усилитель.

Подключаем к сети 220В

После подключения контроллера к блоку питания производится подключение к электросети 220В.

• Подключение блока питания к электросети 220В производится с соблюдением техники безопасности, при отключенном напряжении сети.
• Входные контакты для подключения проводов 220В обозначаются «L» и «N».
• Также надо произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Важно:


Перед включением светодиодной ленты, подключенной к контроллеру и блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

В нашей статье мы пошагово рассказали, как правильно и без ошибок подключить RGB-ленту, чтобы она светила долго и ярко.


Надеемся, что с нашей инструкцией у вас все получилось!

Как подключить светодиодную ленту

Самая простая схема подключения светодиодной ленты показана на фотографии внизу.
В ней нет ничего сложного и при наличии правильно подобранных компонентов подключить светодиодную ленту сможет любой школьник.



(типичная схема подключения светодиодной ленты)



Для подключения вам понадобится — блок питания, клемники, сетевой кабель и собственно сама лента.

Как правило провода на светодиодной ленте и блоки питания уже зачищены — и вам остается соединить их с помощью клемников Wago.

Напомню, что светодиодная лента рассчитана на питание 12 или 24 вольта и соответственно блок питания подбираем с таким же напряжением.

При выборе блока питания стоит учитывать его габариты и заранее спланировать место размещения. Как правильно выбрать блок питания, можно прочитать в разделе статьи.

А как правильно подобрать блок питания по мощности, читаем в этой заметке — Расчет мощности блока питания



Далее, на что стоит обратить внимание — цветовая маркировка проводов.

Синий — ноль(N)
Коричневый — Фаза(L)
Желто — зеленый — земля.

(Желто-зеленый провод присутствует не во всех моделях )





К этим проводам вы подключаете 220 вольт идущие от вилки или хвостик от выключателя — коричневый на фазу, синий на ноль.

Большой разницы в подключении нет, поскольку вилку можно перевернуть, но все же привыкайте подключать провода по цветам — это убережет вас от неприятных моментов в будущем.





С другой стороны источника питания выходят два провода — красный(+) и черный(-) , их то и надо присоединить по цветам к светодиодной ленте. Подключение RGB ленты происходит немного по другому и это тема другой статьи.



Теперь , когда вы знаете цветовые отличия проводов вам легко будет справится с подключением светодиодной ленты.

Перейдем к примеру, когда надо подключить светодиодную ленту более пяти метров.

Как и в первом примере вам необходимо помнить о суммарной мощности светодиодной ленты и расчетной мощности блока питания.
Если ваш источник питания способен обеспечить необходимую мощность, то пяти метровые отрезки ленты следует подключать к нему только параллельно, как показано на рисунке.



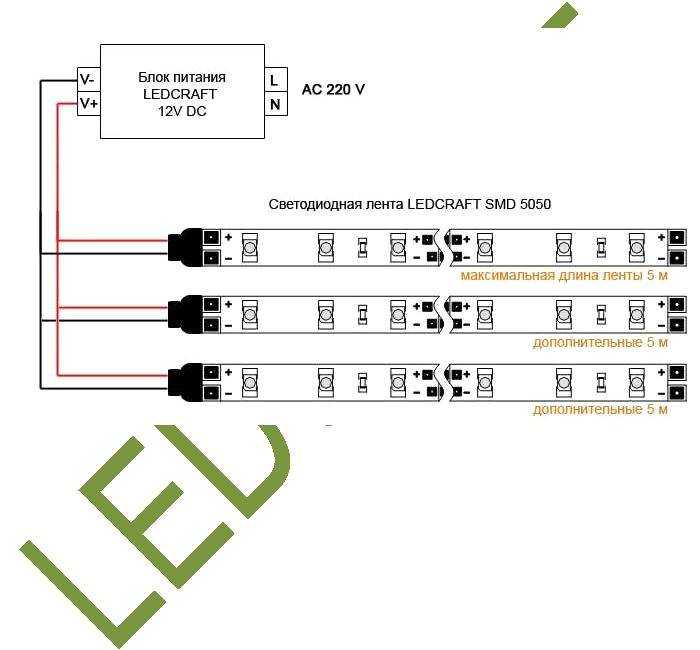

(Все 5_ти метровые отрезки ленты подключаем только параллельно)

Если по расчетам, блок питания необходим большой мощности, а вас не устраивают его габариты, то лучше подключить пяти метровые отрезки светодиодной ленты от нескольких малогабаритных источников питания.

По такой схеме можно подключить неограниченное количество светодиодной ленты и спрятать блоки питания внутри гипрочного короба или полиуретанового карниза.

(все блоки питания подключаем параллельно к сети 220 вольт)



Наиболее простая схема подключения светодиодной ленты с блоком питания и прокладкой проводов показана ниже.

Это очень удобная схема с точки зрения монтажа. В интернете можно найти много схем подключения светодиодной ленты, но все они показаны только с теоретической точки зрения и порой не совсем пригодны на практике. Мы же, постоянно занимаясь монтажом светодиодного освещения, используем только такую схему подключение.

Данный схема подключения экономит провод и время монтажа, равномерность свечения ленты при этом не страдает, поскольку наша лента имеет довольно качественные токопроводящие дорожки.

Если подключить светодиодную ленту с двух сторон, то можно получить не значительный прирост яркости, но это настолько минимальный показатель, что им можно пренебречь.

Конечно когда речь идет об основном освещении, тогда необходимо ленту запитывать с двух сторон, стараясь получить максимальную освещенность.

(схема подключения проводов)



Как видите схема подключения светодиодной ленты не такая уж сложная задача, главное правильно подобрать блок питания, подключить провода согласно цветовой маркировке и соединить ленту параллельно отрезками не более пяти метров.

Удачи с подключением светодиодной ленты!

Как настроить интеллектуальные светодиодные ленты

Здесь мы используем интеллектуальные светодиодные ленты Lepro в качестве примера, чтобы научить вас подключать ленточные светильники к Wi-Fi.

Как использовать умные светодиодные ленты с режимом EZ

Шаг 1: Загрузите приложение LampUX

Пользователи Android и iOS могут зайти в магазин приложений и загрузить приложение LampUX на свой телефон, а затем зарегистрировать учетную запись.

Шаг 2. Установка интеллектуальной светодиодной ленты

Включите светодиодную ленту и подождите 10 секунд. Затем нажмите и удерживайте кнопку питания на панели управления более 5 секунд. Огни будут мигать с частотой 2 раза в секунду.

Шаг 3: Подключите приложение

Откройте приложение LampUX. После регистрации и входа в систему вы увидите кнопку «+» в правом верхнем углу. Нажмите на нее и найдите светодиодные ленты, которые вы хотите добавить, и выберите «Подтвердить быстрое мигание индикатора», чтобы увидеть подсказку о подключении к Wi-Fi. Введите имя пользователя и пароль Wi-Fi для подключения. Через несколько секунд ваши светодиодные ленты будут добавлены в приложение, и вы можете изменить имя для лучшего распознавания, а затем сохранить его. С помощью этих простых шагов вы можете управлять своими умными светодиодными лентами через мобильное приложение.

Вышеуказанные шаги являются режимом EZ по умолчанию для подключения фонарей к приложению. Кроме того, вы можете подключиться через режим AP.

Как настроить интеллектуальные светодиодные ленты в режиме AP

Шаг 1. Загрузите приложение LampUX

Этот шаг аналогичен шагу с режимом EZ. Во-первых, вам необходимо загрузить приложение LampUX на свой телефон и зарегистрировать учетную запись с кодом доступа.

Шаг 2. Настройка интеллектуальных светодиодных лент

Через 10 секунд после включения светодиодных лент нажмите и удерживайте кнопку питания на панели управления более 5 секунд, а затем отпустите. Затем снова нажмите и удерживайте эту кнопку, чтобы огни переключились в режим медленного мигания.

Шаг 3. Подключите приложение

Откройте приложение LampUX. После входа в систему вы увидите кнопку «+» в правом верхнем углу. Нажмите на нее и найдите светодиодные ленты, которые вы хотите добавить, и нажмите «Режим AP» в правом верхнем углу, затем «Индикатор подтверждения быстро мигает». Появится запрос о подключении к Wi-Fi, чтобы вы могли ввести имя пользователя и пароль Wi-Fi. При подключении он скажет вам подключить телефон к сети Wi-Fi, на которой горят умные светодиодные ленты. После настройки приложение попытается подключиться к вашим источникам света. Просто подождите несколько секунд, пока он не закончится.

Кроме того, если вы уже установили приложение LampUX и добавили светодиодные ленты Lepro Smart через Интернет, вы можете выбрать режим «Автоматическое сканирование» в приложении и выполнить поиск своих светодиодных лент (пожалуйста, включите режим быстрой вспышки перед этой настройкой) . После того, как он найдет ваши огни, вы можете подтвердить информацию о Wi-Fi для подключения.

Примечание. Интеллектуальные продукты Lampux в настоящее время работают только с сетями Wi-Fi с частотой 2,4 ГГц. Если у вас есть двухканальный маршрутизатор с частотой 2,4 ГГц и 5 ГГц, при настройке маршрутизатора выберите тот, в названии которого указан SSID Wi-Fi 2,4 ГГц. Если сеть Wi-Fi не показывает эти два диапазона, зайдите в интерфейс администрирования роутера. Сначала отключите диапазон 5 ГГц, затем включите его после успешной настройки сети.

Как установить переключатель таймера через мобильное приложение

После добавления светодиодной ленты в приложение LampUX нажмите на нее, чтобы увидеть кнопку «Таймер». Нажмите, чтобы добавить свой переключатель таймера, т. е. когда свет включается или выключается автоматически, затем нажмите «Сохранить». А если вы хотите установить расписания, просто нажмите кнопку «Расписание», чтобы добавить свои расписания.

В: Что такое умные светодиодные ленты?

A: Умные светодиодные ленты — это ленты, которые можно подключать к Wi-Fi и настраивать световые эффекты с помощью мобильного приложения или приложений голосового помощника, таких как Alexa или Google Home, что позволяет менять свет по вашему желанию.

В: Каковы особенности интеллектуальных светодиодных лент?

A: На самом деле, существует много типов светодиодных лент как таковых, а интеллектуальные типы включают в себя соединение Wi-Fi поверх этого, так что вы можете управлять освещением через приложение или голосовое управление. Вы уже можете включать или выключать обычные светодиодные ленты RGB и регулировать их цвет, яркость и режим освещения с помощью пульта дистанционного управления. Благодаря интеллектуальным светодиодным лентам все эти настройки можно настроить на вашем телефоне. Обычные светодиодные ленты, активируемые музыкой, имеют дополнительный музыкальный режим, в котором лента пульсирует в ритме, а умные светодиодные ленты, активируемые музыкой, позволяют включать и выключать музыкальный режим на телефоне.

В: Каковы преимущества интеллектуальных светодиодных лент по сравнению с обычными светодиодными лентами?

A: По сравнению с обычными светодиодными лентами самым большим преимуществом интеллектуальных светодиодных лент является удобство. Вы можете установить таймер для автоматического включения или выключения света, чтобы вам не пришлось беспокоиться о том, что вы забудете выключить его, уходя из дома, или окажетесь в полной темноте по возвращении. Если вы не хотите, чтобы кто-то незаконно проник в ваш дом ночью в ваше отсутствие, включите светодиодную ленту удаленно через свой телефон, чтобы создать впечатление, будто кто-то дома. Кроме того, голосовое управление удовлетворяет потребности современных умных домов.

Светодиодные ленты Check Smart RGB

Как установить светодиодные ленты

Светодиодные ленты в настоящее время являются одним из самых популярных и привлекательных элементов декора для большинства случаев. Поскольку светодиодные ленты доступны в различных размерах, цветах и ​​длинах, легко получить идеальные типы светодиодных лент для ваших требований. Кроме того, светодиодные ленты создают отличный эффект освещения и освещения, если свет отражается от плоской поверхности, что делает их идеальным выбором для декоративного применения.

Обращение со светодиодной лентой очень простое и может выполняться без профессиональной помощи. Сегодня мы пройдем полную процедуру установки новых светодиодных лент. Мы также включим некоторую дополнительную информацию, такую ​​как разделение одной светодиодной ленты, объединение нескольких светодиодных лент и использование контроллера RGB для светодиодных ламп, чтобы сделать это руководство полезным для всех.

Outline

Питание светодиодных лент

Если вы приобрели только катушку со светодиодной лентой, некоторые изменения не пришли с надлежащей проводкой в ​​коробке, и вам придется делать это самостоятельно. С помощью некоторой базовой проводки и совместимого драйвера вы можете легко это сделать. Следуйте приведенным ниже инструкциям, чтобы включить светодиодные ленты.

1. Прежде всего, аккуратно распакуйте все компоненты, находящиеся в упаковке, включая катушку со светодиодной лентой.
2. Затем вам нужно будет подключить светодиодную ленту к разъему. Здесь вы найдете красный и черный кабель внутри разъема.
3. Соедините красный провод с клеммой «+» светодиодной ленты, а черный провод с клеммой «-».
4. После правильного подключения проводов просто нажмите на заднюю часть разъема внутрь, чтобы зафиксировать соединение.
5. Другая сторона разъема должна быть подключена к подходящему драйверу для питания светодиодной ленты.

Подключение нескольких светодиодных лент к

к одному источнику питания

В большинстве случаев вам понадобится длинная полоса светодиодных ламп, чтобы покрыть большую площадь. Если вы хотите покрыть периферию стены или большого стола, вы можете не найти ни одной светодиодной полосы достаточной длины, чтобы покрыть ее должным образом. В таких ситуациях придется подключать несколько светодиодных лент. Если вы хотите подключить их к одному источнику питания, вот как это сделать.

1. Один адаптер питания может одновременно питать две или более светодиодных ленты. Но чтобы иметь возможность подключить несколько светодиодных лент к одному адаптеру, вам сначала понадобится двусторонний разветвитель мощности.
2. Как только вы получите приличный разветвитель питания, убедитесь, что мощность световой ленты не превышает общую выходную мощность самого адаптера.
3. Убедившись в совместимости адаптера и сплиттера, просто подключите светодиодные ленты к сплиттеру.
4. Подключите один конец разветвителя напрямую к адаптеру питания, который можно подключить к настенной розетке переменного тока.

Щелкните здесь, чтобы узнать о светодиодных лентах с батарейным питанием

Как установить светодиодные ленты?

Светодиодные ленты очень компактны и прямолинейны по сравнению с другим осветительным оборудованием. Это делает светодиодные ленты наиболее универсальным вариантом, когда дело доходит до установки. Вы можете легко установить светодиодную ленту на любую плоскую поверхность и без каких-либо ограничений по направлению.

Светодиодные ленты также легкие. Это позволяет приклеивать светодиодную ленту к любой поверхности, не беспокоясь о том, что она со временем отвалится. Вы можете установить светодиодные ленты за телевизором, под полостью опускающегося потолка или под мебелью, расположенной над кухонным столом на вашей кухне.

Большинство светодиодных лент поставляются с предварительно нанесенным клеем на заднюю сторону, которая покрыта защитной пленкой. Просто снимите верхнюю пленку с ленты, и вы сможете приклеить светодиодную ленту напрямую. В качестве альтернативы вы можете использовать двухсторонний скотч 3M, чтобы обеспечить надежное сцепление с задней стороной светодиодной ленты. Тем не менее, вы не должны закрывать переднюю часть светодиодной ленты лентой, так как это может испортить световой эффект, если закрыть несколько светодиодов, присутствующих на ленте.

Можно ли сломать светодиодную ленту?

Если вы приобрели светодиодную ленту значительно длиннее, чем вам нужно, и не смогли уместить всю ленту, вам придется обрезать ее до определенной длины. Разрезать светодиодную ленту очень просто. Следовательно, это нужно делать осторожно, чтобы случайно не повредить светодиоды на ленте.

Если вы внимательно осмотрите светодиодную ленту, вы найдете на ней специальные маркеры для резки. Как правило, вы найдете эту маркировку после каждых 3 или 6 светодиодов на полосе. После того, как вы разрежете светодиодную ленту, вы обнаружите открытые медные площадки на обоих концах секции, которые позволят вам повторно подключить ленту к тому же или другому источнику питания. Разрыв светодиодной ленты на части также позволит вам установить светильники под углом или допустить резкие повороты на стенах или потолке.

Соединение светодиодных лент вместе

Соединение различных светодиодных лент поможет вам установить светодиодные фонари в сложных углах и углах. Наилучшим преимуществом соединения различных светодиодных лент является поворот на 90 градусов, который чаще всего необходим при установке светодиодных лент на стены или потолки. Если вы хотите соединить несколько светодиодных лент вместе, вот как это сделать:

1. . Если вы хотите легко соединить светодиодные ленты, вам необходимо приобрести быстродействующие соединители без пайки, доступные на рынке. Эти разъемы позволят без особых усилий подключить светодиодные ленты.
2. Если у вас быстродействующий светодиодный разъем, не требующий пайки, просто снимите блокировочную площадку с разъема.
3. Затем немного отделите закрытую часть светодиодной ленты, чтобы открыть клейкую сторону ленты.
4. После этого можно сразу вставить световую ленту в быстрый разъем. При этом следите за тем, чтобы медные контактные площадки на полоске совпадали с проводящими контактами разъема.
5. После идеального выравнивания и соединения закройте защелку разъема.

Если вы не хотите приобретать разъем без пайки, вам нужно будет вручную припаять соединения между светодиодными лентами. Этот процесс должен выполняться с особой осторожностью и точностью, так как неправильная пайка может повредить светодиодную ленту.

Подключение RGB и управление RGB для светодиодных лент

Одной из наиболее часто используемых светодиодных лент является RGB, которая позволяет использовать множество различных вариантов цвета для светового потока. Наряду с различными цветами светодиодные ленты RGB также поставляются со специальным контроллером RGB, который имеет предопределенные режимы для светового эффекта. Эти режимы подходят для особых случаев, когда вы хотите добавить дополнительные эффекты в области освещения.

Разъемы RGB включены вместе со светодиодными лентами RGB. Вот как вы можете подключить контроллер к светодиодной ленте:

1. Светодиодные ленты RGB имеют большее количество клемм по сравнению с обычными лентами и обозначаются символами «+», «G», «R» и «Б».
2. Аналогичные разъемы вы найдете на контроллере RGB, входящем в комплект светодиодной ленты RGB.
3. Для подключения контроллера к ленте нужно просто соединить одинаковые выводы разъема RGB и светодиодной ленты.
4. Затем нам нужно соединить разъем RGB напрямую с блоком питания с помощью силовых кабелей или разъема постоянного тока.
5. Если ваш контроллер RGB имеет 4-контактный разъем, предварительно установленный на устройстве, вам нужно просто вставить разъем в полосу, и все готово.

Соединение светодиодных лент в серии

Светодиодные ленты сконструированы таким образом, что вы можете соединить их вместе, чтобы создать единую световую ленту в соответствии с вашими требованиями. Но если вы хотите соединить несколько светодиодных лент вместе, вы должны соединить их последовательно. Таким образом, Вы можете убедиться, что светодиодные ленты защищены от резких скачков напряжения, а также падения напряжения.

1. Чтобы последовательно соединить несколько светодиодных лент, вам придется ввести в цепь дополнительный компонент, который представляет собой светодиодный усилитель.
2. Предположим, что несколько светодиодных лент RGB необходимо последовательно подключить к одному источнику и управлять ими с помощью одного контроллера RGB. Здесь вам потребуется светодиодный усилитель для каждой полосы светодиодов, кроме первой.
3. Прежде всего, подключите контроллер RGB к первой полосе и блоку питания, выполнив действия, описанные в предыдущем разделе.
4. После этого к каждой отдельной светодиодной ленте нужно будет подключить светодиодный усилитель. Светодиодные усилители для светодиодных лент RGB также имеют такие же клеммы, как и на лентах.
5. После того, как все светодиодные усилители подключены к лентам, вам нужно будет соединить клеммы усилителя с идентичными клеммами, имеющимися на контроллере RGB. Для этого можно проложить дополнительный провод от соединительного провода контроллера RGB и одновременно подключить его к назначенному порту на усилителе.
6. Если вы хотите питать светодиодные ленты от разных источников питания, вам потребуются дополнительные адаптеры питания. В этой конфигурации вам просто нужно проложить силовые кабели, идущие от светодиодного усилителя, к соответствующим портам блока питания вместо того, чтобы подключать их теми же кабелями, что и на первом блоке питания. Убедитесь, что вы аккуратно соединили положительную клемму с красным кабелем и отрицательную клемму с черным кабелем.

Заключение

Светодиодные ленты, несомненно, выглядят очень привлекательно и заманчиво, если они правильно установлены. Но вам нужно выполнить несколько утомительную процедуру, чтобы правильно установить светодиодные ленты. Процесс немного сложнее, если вы выбрали светодиодные ленты RGB вместо одного цвета. К счастью, доступно множество дополнительных компонентов, которые избавят вас от необходимости выполнять ручную работу при установке этих светодиодных фонарей.

Сегодня мы рассмотрели все необходимые шаги, которые необходимо предпринять при установке светодиодных лент. Если вы будете внимательно следовать нашему руководству, мы можем заверить вас, что вы сможете легко установить эти светильники, не нуждаясь в дополнительной помощи.
