Как подключить диодную ленту к компьютеру: Как подключить светодиодную ленту к компьютеру, колонкам, батарейке

Как подключить светодиодную ленту к компьютеру

Автор: …

Как подключить светодиодную ленту к компьютеру: пошаговая инструкция

Мечта многих об экономном освещении осуществилась с появлением светодиодных ламп. Если вам нравится декоративное освещение, вы наверняка слышали о светодиодной ленте — необычном устройстве в виде гибкой ленты длиной не менее 5 м, внутри которой находятся сотни маленьких лампочек одного или разных цветов (лента RGB), требующих так мало электричества на работу.

Теперь любую форму можно создать с помощью светодиодной ленты с прекрасными гибкими свойствами. Именно поэтому он так широко используется в качестве дизайнерского осветительного элемента в рекламных целях и в индустрии развлечений, как световые вывески. Но в домашних условиях люди используют его для украшения своих дворов и квартир на каникулы, в частности, к Новому году. Сейчас в магазинах продается большое количество готовых гирлянд различной конфигурации и длины. Но такие изделия, как правило, дорогие. Намного дешевле научиться правильно, подключить светодиодную ленту и попробовать сделать это своими руками.

Как подключить светодиодную ленту к сети?

Самое главное, что должен знать каждый потребитель, это то, что этот тип светильников ни в коем случае нельзя напрямую включать в розетку. Для этого требуется блок питания, способный преобразовывать напряжение в соответствующие низкие значения 12-24 вольт, а переменный ток в постоянный.

Итак, давайте разберемся, как подключить светодиодную ленту через блок питания. Помимо рулонов светодиодной ленты и самого блока вам потребуются:

-диммер для регулировки яркости подсветки одноцветной полосы или полосы контроллера RGB для многоцветной катушки;

-разъем или зажим для подключения провода блока к проводам катушки.

Основные этапы работы:

1.Найдите провода от светодиодной катушки светодиодной катушки. Обычно в монохромном режиме они обозначаются буквами «+» и «-», в разноцветном — буквами «R», «B», «G» и «+».

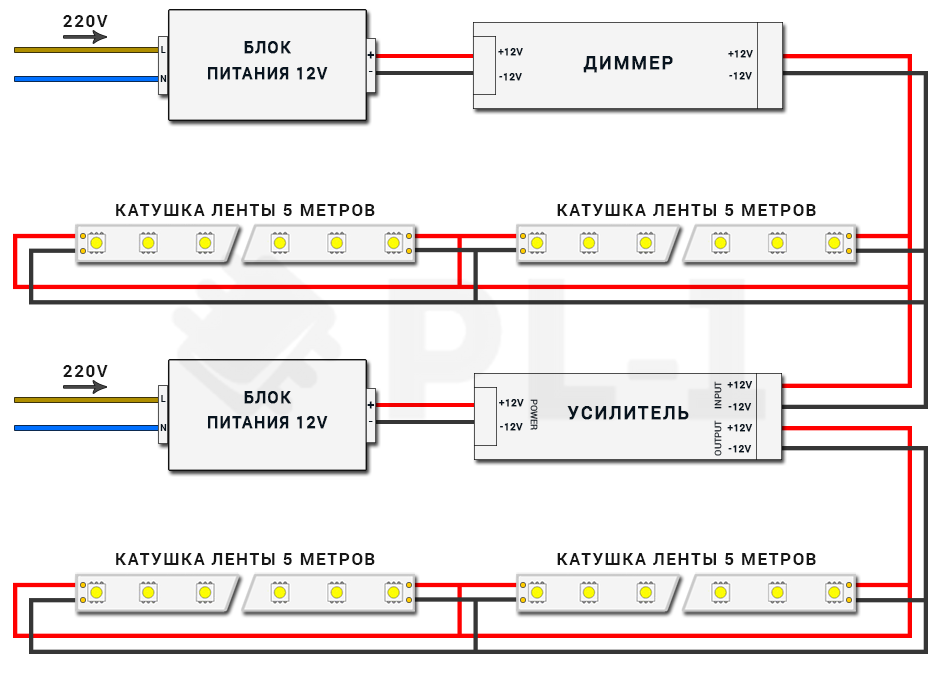

2.Соединяем контакты от блока питания с контактами одноцветной светодиодной ленты с клеммами: «+» соединяем «+» и «-», естественно, с «-». Если вы хотите добавить диммер, подключите выходные контакты к катушке таким же образом. А затем добавьте источник питания к входным контактам диммера на другой стороне.

3.Для многоцветной светодиодной ленты потребуется контроллер RGB. Контакт катушки «+» подключается к тому же выходному контакту контроллера, контакт «R» подключается к соответствующему контакту контроллера и т. Д. Затем контакты входа «+» и «-» контроллера подключаются к контактам источника питания.

Что касается подключения светодиодной ленты на 220 вольт, то возможно подключение напрямую к домашней сети, то есть без питания.

Почему еще можно подключить светодиодную ленту?

Часто владельцы персональных компьютеров или ноутбуков проводят так называемые модификации, то есть определенные изменения внешнего вида устройства с целью улучшения его дизайна или функциональности. В наше время очень популярна тенденция покупать светодиодную ленту с USB-разъемом для небольшой подсветки, например клавиатуры, так, скажем, при использовании компьютера в ночное время она не мешает полноценно отдыхать своей второй половине.

Конечно, такое устройство можно легко приобрести в магазине с электроприборами или компьютерными аксессуарами. Но если вы человек, не ищущий легких путей, то сделайте это устройство самостоятельно. В этом случае питание не требуется, поскольку оно обеспечивается подключением компьютера. Но вам понадобятся:

-сама катушка или секция со светодиодами;

-USB-штекер;

-ограничивающий резистор, так как напряжение на разъеме USB составляет 5 вольт.

ну иди к как подключить светодиодную ленту через USB. Сначала подключите выходные контакты резистора к контактам светодиода. Затем к последним припаиваем провода штекера USB. И помните, что от штекера четыре вывода — два посередине предназначены для передачи данных. Они нам не нужны. Первый запрос слева «-» связан со штекерным контактом «-». Первый вывод справа «+» подключен к плюсу резистора.

Способы подключения светодиодной ленты RGB к контроллеру и блоку питания?

Декоративные ленты RGB пользуются все большей и большей популярностью в нашей стране. Их используют не только для украшения, но и в функциональных целях для создания стабильного освещения в помещении. Светодиодные ленты кажутся чрезвычайно простыми в использовании, но они требуют использования других аксессуаров и правильного подключения.

Подключение ленты к блоку питания

Перед подключением ленты к блоку питания, мы должны убедиться, что выбрали подходящее для этой цели оборудование. Источник питания должен быть постоянного тока и стабилизирован, разработан для светодиодной техники освещения и иметь мощность, соответствующую нашей ленте (она может быть сильнее, но никогда не слабее). Мы рассчитаем мощность ремня, умножив его длину на значение номинальной мощности на метр и добавив 10% резерва. Если у ленты нет подходящей розетки, а у блока питания нет вилки, необходимо подключить их вручную. В таких случаях можно использовать специальный трансформатор с винтовыми зажимами. Очень часто установках RGB LED активно используются: разъемы с проводами (в случае, если провода не выходят из лент), клеммные колодки, паяльник (для подключения проводов или розеток и вилок) и другие аксессуары.

Контроллер светодиодной ленты RGB

В разноцветных лентах вместо выходящих из двух проводов находим четыре. По этой причине требуется нечто большее, чем просто источник питания. Нам нужно подключить соответствующий драйвер прямо к ленте, что позволит нам менять цвета. К нему подключен только соответствующий блок питания. Если мы купим комплект, то его компоненты будут идеально подогнаны и подготовлены для правильного подключения. Обычно есть еще и пульт, который мы используем для удаленной смены цветов. Если у нас есть несовпадающие элементы и без розеток и вилок, мы можем подключить их так же, как светодиодные ленты с блоками питания.

Как подключить светодиодную ленту

Процесс подключения светодиодной ленты совсем не сложный. Главное учесть все нюансы и действовать аккуратно.
Лента светодиодов, как правило, продается в катушками длиной по пять метров. На ее концах располагаются припаянные провода для подключения. Часто их накрывают термоусадочной трубкой, чтобы они не повредились до припайки.

Содержание статьи

  • 1 Резать и соединять ленту
  • 2 С помощью коннектора
  • 3 Припаять светодиодную ленту
  • 4 Подключение блока питания
  • 5 Параллельное подключение
  • 6 Подключение светодиодной ленты к компьютеру

Резать и соединять ленту

Иногда вам может потребоваться кусок ленты меньше, чем пять метров. В таком случае ленту можно разрезать по специальный меткам. Часто это бывает нужно в связи со сложностью поверхности, на которую устанавливается лента. Разрезать ленту легко. Находите специальные пометки и разрезаете ножницами.
А вот соединить ленту можно двумя путями.

  • Первый – коннектором
  • Второй – припаять (либо напрямую друг с другом, либо с помощью проводов).

Но нужно помнить, что общая длина ленты должна составлять на более пяти метров, чтобы напряжение было равномерным по всей длине и не возникало лишних перегрузок.

С помощью коннектора

В случае, если вам нужен небольшой кусок ленты, проще всего воспользоваться коннектором. В его использовании все предельно просто – прикладываете ленту контактами к коннектору и защелкиваете. Но этот способ подключения, будет дорого стоить.

Припаять светодиодную ленту

Чтобы припаять ленту, вам будет нужен маломощный паяльник с маленьким жалом (не более 2-3 мм).
С концов проводов нужно снять изоляцию, очистить и залудить. Паять нужно очень аккуратно, удерживая паяльник не больше, чем на 5 секунд, чтобы не повредить светодиоды. Также нужно будет отклеить контактную пленку и залудить контакты с обратной стороны.

Накладываете концы контактов друг на друга, немного перекрывая, и слегка прогреваете паяльником. Этого будет достаточно, чтобы концы соединились.

Если вы будете сращивать ленты с помощью проводов, то для начала нужно выбрать подходящие провода. Они могут быть любыми, но с соответственным сечением. Например, для ленты smd5050 подойдет провод с сечением в 0,8 миллиметров.
Технология процесса такая же.

Подключение блока питания

Для работы светодиодной ленты без блока питания не обойтись. Монтаж светодиодной ленты включает в себя и установку блока питания. Выбрав подходящий вам блок питания, подключаем его к светодиодной ленте.
На каждом из них обозначены места для подключения проводов. Находите их и припаиваете.
Что обозначает маркировка на блоке питания? Клеммы обозначены традиционно: l и n – подключение к сети, fg –заземление.
Клеммы g, g и g — отрицательный вывод, v+, v+ и v+ — положительный вывод. Клеммы g и v+ обычно соединены между собой по-трое.
Иногда бывает так, что клемма одна, а лент к ней нужно подключить несколько. В таких случаях все провода с одинаковой полярностью подключаете к одной клемме.
Провод заземления подключаем только к клемме заземления. Он должен быть желто-зеленого цвета. Если его нет, то клемму оставляем свободной, хотя это может быть небезопасно.

Параллельное подключение

Если отрезки лент находятся на расстоянии друг от друга, используют параллельное подключение, чтобы не тянуть все провода к блоку питания. Используйте дополнительные провода, которые будут между собой соединять отрезки ленты.

Схема подключения светодиодной ленты аналогична вышеописанным.

Подключение светодиодной ленты к компьютеру

Не всегда нужно покупать отдельный блок питания. Так как светодиодные ленты не требуют большой мощности, можно сэкономить и переделать блок питания от ПК. Проблем в том, чтобы найти старый блок питания от компьютера сейчас возникать уже не должно. На нем должны быть указаны мощность и ограничения по току. Блок питания компьютера не будет работать без материнской платы. Поэтому его нужно обмануть. Замыкаете между собой контакт power on (зеленый или серый) и контакт 17 (черный). Их можно соединить проводом или спаять. Проверяете работоспособность блока питания любой лампочкой подходящей мощности. Затем, если все в порядке подключаете ленту.

4 — Массив диодов для защиты от электростатического разряда, низкое напряжение фиксации

%PDF-1.4
%
1 0 объект
>
эндообъект
5 0 объект
>
эндообъект
2 0 объект
>
эндообъект
3 0 объект
>
транслировать
2017-11-03T14:37:07+01:00BroadVision, Inc.2020-09-29T13:16:01+02:002020-09-29T13:16:01+02:00Приложение Acrobat Distiller 10.0.0 (Windows)/ pdf

  • SRV05-4 — Диодная матрица для защиты от электростатических разрядов, низкое напряжение фиксации
  • ОН Полупроводник
  • Устройство защиты от перенапряжения SRV05-4MR6 предназначено для защиты высокоскоростных линий передачи данных от электростатических разрядов, электронных переходов и молний.

    • UUID: 59fcfce8-ec3e-4e57-ae93-65fcea5c60dcuuid: 288c4527-0726-4363-9752-0d708e4ee694

    конечный поток
    эндообъект
    4 0 объект
    >
    эндообъект
    6 0 объект
    >
    эндообъект
    7 0 объект
    >
    эндообъект
    8 0 объект
    >
    эндообъект
    9Мкв
    epvUTnuG)˴$*eٗ-bh07D{L>Ťn5Ĥ!u&TRwk,ˎl4)7Tv}r?3͈M !gDi. Ƭmf>|W_IV.k㣯UQ)cJ)vʛt)CL»a)’O9aͨy٠T܇OY1꫉3r\MA !cPɏ=rY3fq-UKDK>b mE }F\sbo`(KB\c]t:U!֭ϪzMӔ _lU(ÒBwc|Y-fN:9:;m9stKGc:SlaY8~»z8yV;@E\ged,LDg( Z zXS*V|`xu4hFm09X6=
    nUn
    mٽs(JʠrsA쥾Z:7m ன-=Qո G5榗q:reظU ;q煾Q
    : e[nQ-P «+.|Mͣ

    Как добавить подсветку в коробку динамика | Малый бизнес

    Джеймс Т. Вуд

    Добавление светодиодов в коробку динамика может дать эффект реактивного освещения, который идет вместе с вашей музыкой. Поскольку светодиоды используют тот же ток — постоянный ток — что и провод динамика для передачи звука, вы можете подключить свет к выходу динамика, чтобы они мигали в такт музыке. это уменьшит мощность, подаваемую на ваши динамики, так как часть энергии будет преобразована в свет.Одним из вариантов является подключение света к отдельному каналу динамика.

    1. Выключите звуковую систему. Отключите динамик от звуковой системы на звуковой системе.

    2. Снимите крышку корпуса динамика. Отложите это. Наметьте место, где вы хотите установить светильники. Положите фонари в коробку, где вы хотите проверить их соответствие. Как только вы разместите огни там, где хотите, отметьте точки на корпусе динамика.

    3. Отрежьте конец провода для светодиодных фонарей и зачистите последние полдюйма изоляции. Повторите для всех прядей или полос света.

    4. Отрежьте отрезки провода динамика, который будет проходить между светодиодами. Зачистите последние полдюйма изоляции с концов провода динамика.

    5. Скрутите отмеченную сторону провода динамика с положительным (обычно красным) проводом для светодиодных индикаторов. Сделайте то же самое для немаркированной стороны провода динамика и отрицательного провода светодиода — обычно он черный. Повторите для всех светодиодных соединений, чтобы все ваши нити или стержни были соединены в цепочку. Подсоедините более длинный провод динамика к последней жиле или стержню в цепи.

    6. Найдите место, где провод динамика соединяется с динамиками в коробке. Отрежьте провод примерно за шесть дюймов до соединения. Снимите последние полдюйма изоляции с обеих сторон разреза.

    7. Скрутите светодиодный провод вместе с обеими сторонами отрезанного провода динамика.

    8. Припаяйте соединения. Прикоснитесь паяльником к оголенному металлическому проводу, пока он не станет горячим. Прикоснитесь припоем к проводу, пока капля не растает. Удалите припой и железо. Повторите для всех подключений.

    9. Заклейте места пайки изолентой.

    10. Скрепите светодиодные нити или полосы скобами, чтобы зафиксировать их на месте. Установите на место крышку корпуса динамика. Снова подключите акустическую систему к звуковой системе и снова подключите питание. Теперь светодиоды будут пульсировать под вашу музыку.

    Наконечники

    • Используйте термоусадочную трубку вместо изоленты для более гибкого соединения.
    • Если вы хотите использовать отдельные светодиодные фонари, вам нужно будет подключить к ним резисторы, соответствующие напряжению, силе тока и мощности создаваемой вами цепи.
