Как подключить диодную ленту к 220 без блока питания: способы и приборы для подключения

Подключение светодиодной ленты без блока питания

Подключение светодиодной ленты без блока питания — не так давно мы размещали статью о преимуществе той или иной светодиодной ленты, где вкратце затронули вопрос подключения ленты к сети 220v. А сейчас решили более подробно рассказать о таком методе подключения. Но прежде хотелось бы особо подчеркнуть то, что лента предназначенная для работы от сетевого напряжения 220v подсоединяется не так как все остальные, поэтому эту схему подключения ни при каких обстоятельствах нельзя применять к другим вариантам.

Светодиодная лента для подключения к сети 220v

Как уже понятно из заголовка, такая лента имеет отличие от других типов тем, что она может подключаться к сети 220v без отдельного блока питания. Однако в этом и хранится одна из ее особенностей, а именно: — ленту можно разделять только на одинаковые отрезки по 100 см, в определенных случаях возможно делать отрезки по 50 см. Исходя из практики, это создает существенные неудобства, почти всегда остается лишний кусок, который потом ищешь куда применить.

Подключение светодиодной ленты без блока питания — это положительный момент, но есть и некоторые недостатки этой ленты, а именно то, что при выходе из строя одного из светодиодов, перестает работать весь участок размером 100 см., его необходимо заменить. Но учитывая небольшую стоимость конструкции, эта замена вполне себя оправдывает. Производить замену непригодного участка и его соединение не вызывает никаких проблем и делается очень просто.

Схема подсоединения светодиодной ленты к сети с напряжением 220v

Чтобы подключить ленту к домашней электросети нужно всего навсего правильно крепить провода на диодном мосту, согласно полярности. Никакой сложности в этом нет и это может сделать любой человек, который даже незнаком с электроникой. В случае, когда вы имеете ленту с диодами различного свечения, то подключение нужно делать ориентируясь на цвета проводов контроллера RGB.

Пошаговая инструкция соединения светодиодной ленты

• Прежде всего определяем нужную длину, для этого можно воспользоваться простым шпагатом либо ниткой, то есть натянуть ее в том месте где будет лента, а затем измерить уже длину нитки.
• Потом отрезать по высчитанной длине, но следует помнить, что отрезать только через каждые 100 см., для этого на ленте есть специальные метки. Разрезать по нужной длине можно простыми ножницами либо острым ножом.

На отрезанный участок нанести герметик, а затем одеть на него соединительный разъем.

Здесь показан уже закрепленный разъем.

На этом этапе нужно подключить провода от диодного моста, при этом не перепутать полярность.

Ну и наконец нужно убедится в надежности и правильном подсоединении проводов.

Как подключить светодиодную ленту 220в:

Необходимый выпрямитель для подключения светодиодной ленты

Данный выпрямитель, также не представляет из себя ничего сложного. В его составе находится только один диодный мост рассчитанный на определенную мощность, в данном случае она составляет 700 Вт, которой вполне достаточно для реализации 100 метров подключения. Ну здесь понятно, если лента меньшей длины, то и мощность нужно подбирать соответствующую ей. Выпрямители такой конструкции являются стандартными и простыми, но обладают возможностью обеспечить светом большую территорию.

способ подключения LED ленты напрямую

Большинство светодиодных лент нуждаются в электропитании от 12 В постоянного тока Реже встречаются ленты, требующие 24 В. В обоих случаях принцип подключения одинаков – используется блок питания, выпрямляющий и преобразующий сетевое напряжение в постоянный ток с нужными параметрами.

Есть и еще один вариант, позволяющий подключить светодиодную ленту к 220в без блока питания. Он позволяет решить проблему с размещением источника питания, но требует соблюдения определенных правил.

Содержание

• 1 Подключение светодиодной ленты к 220 Вольт
• 2 Достоинства и недостатки ленты 220 В
• 3 Как избежать ошибок
• 4 Важные нюансы управления яркостью
• 5 Топ-3 лучших производителя ЛЕД лент на 220 в
• 6 Основные выводы

Подключение светодиодной ленты к 220 Вольт

Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

Подобные ленты могут быть использованы для решения разных задач:

• световое обрамление контуров и фасадов зданий;
• оформление ландшафтов;
• украшение ограждающих конструкций;
• подсветка стен крупных залов, концертных
  площадок;
• освещение рекламных конструкций, сооружений.

Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

Интересно! Есть вариант подключения к сети 220 В обычной ленты. Для этого надо разрезать ее на участки по линиям реза, нанесенным на подложку. Обычно каждый отрезок содержит по три светодиода. Понадобится такое количество отрезков, чтобы общее потребление в сумме составило 220 В. Каждый отрезок последовательно соединяется со следующим по принципу — минус первого спаивается с плюсом второго, минус второго с плюсом третьего и т.д.

Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым
питанием от 220 В имеют важные преимущества:

• не требуют использования блока питания;
• способны обеспечивать световое оформление
  участков большой длины;
• относительно недороги и доступны;
• демонстрируют хорошую работу в условиях улицы,
  особенно при низких температурах воздуха.

Говоря о
достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

• большая протяженность ленты не только важное
  достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким
  устройством не удастся;
• ленты, предназначенные для питания от 220 В, не
  имеют липкого слоя, что несколько усложняет монтаж;
• простота подключения имеет оборотную
  сторону — отсутствие гальванической развязки ленты, которая становится
  опасной и требует надежной изоляции всех соединений. Кроме того, для исключения
  опасности поражения электротоком необходима защита не ниже IP67;
• нагрев светодиодов достаточно велик, а
  возможности теплоотведения у них практически нет. Обычно такие ленты хорошо
  защищены от внешних воздействий, но, с увеличением надежности защиты резко
  уменьшается возможность охлаждения. Это является причиной использования
  преимущественно в уличных условиях;
• выпрямитель, имеющийся в стандартном проводе
  питания, не имеет сглаживающего конденсатора. Это делается из соображений
  компактности, но в результате светодиоды при включении начинают мерцать с
  частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но
  человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает
  отрицательное воздействие, по санитарным нормам от него следует избавляться;
• подобные светильники недороги, что означает использование
  материалов низкого качества. Силикон, которым покрыта лента для защиты от
  влаги, издает заметный запах, который усиливается при нагреве. Это является еще
  одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

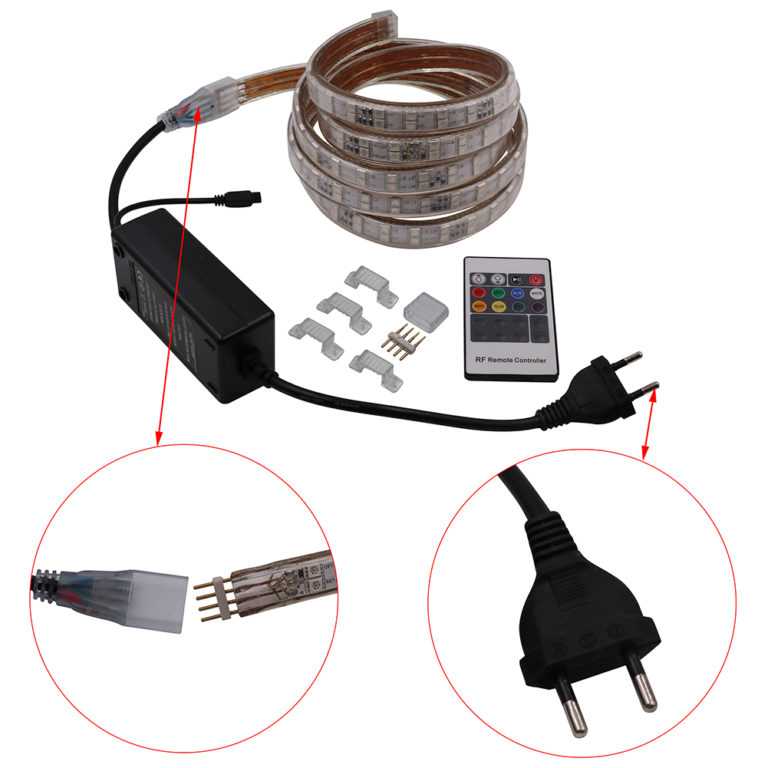

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Как избежать ошибок

Подключение светодиодной ленты к сети 220 В без блока питания не представляет принципиальной сложности, однако, и здесь возможны серьезные ошибки. В их число входят:

• отсутствие выпрямителя. Присоединение ленты к
  сети без промежуточного диодного мостика вызовет выход светодиодов из строя.
  Это следует твердо знать и пользоваться либо готовым проводом с установленным
  выпрямителем, либо подключаться через самодельное устройство. Второй вариант
  может оказаться даже более предпочтительным, поскольку он позволяет установить
  сглаживающий конденсатор, устраняющий мерцание;
• неправильное соединение отдельных кусков при
  сборке ленты. В этом случае один из участков окажется выключенным из общей
  цепи, следствием чего станет либо выход всей ленты из строя, либо отсутствие
  свечения до момента устранения ошибки;
• отсутствие должной защиты создает опасность
  поражения электротоком. Если на лентах обычного типа напряжение 12 В, то на
  рассматриваемые светильники подается 220 В, что опасно для жизни. При
  самостоятельной сборке перед первым включением надо тщательно изолировать все
  соединения и сами фрагменты от контактов с влагой и от случайного прикосновения
  людей при монтаже, включении или в иных ситуациях.

Важно! Следует соблюдать основное правило — до полного окончания монтажных работ ленту в сеть включать нельзя. Если при первом включении обнаруживаются какие-либо недостатки, устранение также производится при отключенном питании.

Важные нюансы управления яркостью

Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания. Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов.

Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

Топ-3 лучших производителя ЛЕД лент на 220 в

Назвать однозначно лучших
производителей сложно, поскольку общих критериев оценки подобных устройств
попросту не существует. Среди достойных фирм имеются и американские, и
европейские, и китайские компании. К лучшим из них можно условно отнести
следующие бренды:

• CREE. Это американская компания, которая
  работает с 1987 года, т.е. практически с момента возникновения LED ламп. Сегодня компания CREE
  производит широкий ассортимент светодиодных приборов, и ленты среди них
  занимают значительную часть;
• OSRAM. Это известная фирма, которая относится к
  числу европейских лидеров в производстве осветительной техники и, в частности,
  полупроводниковых лампочек. Продукция компании отличается заметной
  дороговизной, но и качество их светильников вполне соответствует ценовым
  запросам;
• ЭРА. Российская компания, созданная в 2004 году,
  представляет вполне конкурентоспособную продукцию, которую высоко оценивают
  пользователи как в нашей стране, так и в соседних республиках. Привлекательной
  особенностью светодиодных лент этого бренда является низкая цена при вполне
  достойном качестве, что подтверждает устойчивый спрос.

Выбор ленты следует производить в
первую очередь по техническим характеристикам. Имя компании служит лишь
гарантией соответствия заявленных и реальных параметров товара.

Основные выводы

Светодиодные ленты, подключенные к 220 В без использования блока питания, позволяют уменьшить количество используемого оборудования и обойтись без дорогостоящих устройств. Однако, взамен пользователь получает существенные ограничения по части области подключения и уровня безопасности подсветки. Специфика готовых высоковольтных изделий делает их пригодными для наружного монтажа в рекламных, оформительских целях, но практически отменяет использование внутри зданий. Задать вопросы или поделиться собственным мнением вы можете в комментариях.

Предыдущая

СветодиодыСхема подключения светодиодной лампы Т8

Следующая

СветодиодыТехнические характеристики и особенности выбора двухконтактных светодиодных ламп для авто

Подключение светодиодов к сети 220В без использования блока питания

Задавать вопрос

спросил
7 лет, 11 месяцев назад

Изменено
7 лет, 11 месяцев назад

Просмотрено
9к раз

\$\начало группы\$

Я разрабатываю рамку для фотографий на заказ с подсветкой и хочу разместить блок питания (или его отсутствие) внутри корпуса рамы.

Проблема в том, что так как конструкция рамы более-менее тонкая, у меня нет места для размещения блока питания, поэтому я столкнулся с таким сомнением, можно ли сделать схему для использования светодиодной ленты, которая подключается напрямую к 220в без использования источника питания?.

Мои познания в электронике почти нулевые, я наткнулся на несколько ссылок, объясняющих, как питать светодиодные ленты напрямую от 200 В, но, честно говоря, я понятия не имею, какие проблемы, преимущества или недостатки я мог найти, и используемый язык был довольно продвинутым. для меня.

По сути, я хочу знать, возможно ли это и что для этого требуется.

Пожалуйста, объясните мне, как Если мне 6 лет, спасибо!.

• блок питания
• светодиод
• сеть

\$\конечная группа\$

5

\$\начало группы\$

Пояснение для тех, кому нужен ответ «как за 6 лет»:

Можно, можно собрать простую схему для светодиода, но не делай этого. Просто используйте старое зарядное устройство для телефона или какой-нибудь внешний блок питания, потому что, если вы не будете — вам нужна серьезная и надежная изоляция там. Это более проблематично, чем просто использование источника питания и некоторого резистора.

В сети переменного тока опасно не только напряжение. Это также источник высокой энергии. Если ваша рама упадет, корпус может сломаться, а провода соединиться между собой — это может привести к короткому замыканию и возгоранию .

Однако — вы можете сделать очень прочный/надежный корпус и убедиться, что провода не будут соединяться друг с другом, несмотря ни на что (удары о землю, натяжение шнура) — вы можете использовать 9Диод 0052 + резистор 1 Вт или диод + конденсатор + резистор схема в качестве ограничителя тока для светодиода (маленький светодиод, а не светодиод питания).

Просто поищите в Интернете «светодиод работает от сети» и держитесь подальше от Instructables . Я видел там много безответственных и опасных туториалов. Вот один пример:

Будьте осторожны со светодиодом, если он взорвется. Светодиоды содержат мышьяк, который, как известно, ядовит для многоклеточных организмов.

\$\конечная группа\$

6

\$\начало группы\$

Разработайте свою раму для источника питания 5 В. Это в основном означает светодиод и резистор последовательно. Подключите его к кабелю USB, плоский конец, контакты 1 (питание) и 4 (земля). Вы можете получить кабели очень дешево у любого поставщика электронных гаджетов.

Пока вы покупаете кабель, возьмите зарядное устройство USB. Небольшой и легко доступный менее чем за 10 евро.

Создать блок питания 220 В -> LED, который поместится в фоторамку, не невозможно. Но это непросто, и разработка и тестирование такого источника питания сопряжены со смертельным напряжением. Если вам нужны инструкции, вы не должны этого делать. Поскольку коммерческие источники питания легко доступны, давайте просто используем один из них.

\$\конечная группа\$

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

можно ли без блока питания

1. Особенности ленты на 220В

2. Лента низковольтная

3. Блок питания

4. С балластом

5. Типичные ошибки подключения

Осветительные приборы в питание в большинстве случаев осуществляется от бытовой электросети 220 В. Из альтернатив можно назвать разве что осветительные приборы, подключаемые к бортовой сети автомобилей или мотоциклов. В остальных случаях в начале цепи питания светодиодной ленты всегда находится источник переменного напряжения 220 вольт, будь то бытовая розетка или распределительный щит. На практике существуют разные варианты подключения светодиодных светильников, которые зависят от параметров осветительного прибора.

Особенности ленты на 220 вольт

Самый банальный вариант — использование ленты, рассчитанной на полное напряжение сети. Однако напрямую подключать светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы имеют одностороннюю проводимость и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не предназначены для работы в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико и срок службы элементов будет коротким. Светодиодную ленту следует включать через выпрямитель — желательно мост (двухполупериодная схема).

Подключение LED-ленты через диодный мост. Фазировка при таком подключении не важна, фазу и ноль можно подключить к любому входному выводу выпрямителя.

Недостатком использования высокого напряжения при равной мощности является пониженный ток, поэтому участки ленты можно соединять последовательно до 100 м общей длины (низковольтные светильники — до 5 м). Также плюсом является возможность использования проводников с уменьшенным сечением, но не в ущерб механической прочности.

Важно! Основным недостатком этого варианта является крайняя нежелательность использования высоковольтной ленты внутри помещений.

Для регулировки яркости можно использовать диммер — Включается перед выпрямителем. Диммер может быть как ручным с поворотной кнопкой, так и с дистанционным управлением.

Низковольтная полоса

Если местные условия не позволяют использовать 220 вольт, необходимо использовать полосы на 5/12/24/36 вольт. Здесь тоже есть множество… вариантов подключения… к бытовой электросети.

Правильное подключение двух и более потребителей.

Блок питания

Самый очевидный вариант – эксплуатация светильника вместе с блоком питания на соответствующее напряжение. Громоздкие и неэкономичные источники, построенные по классической схеме с понижающим трансформатором, давно вытеснены из области LED-освещения легкими и мощными импульсными блоками. Поэтому выбор БП производится в основном по двум параметрам:

• выходное напряжение;
• Максимально допустимая мощность нагрузки.

Первая характеристика выбирается просто: напряжение должно соответствовать напряжению полосы. Второй зависит от нагрузки и рассчитывается по формуле Пбп=Руд*Л*К где:

• Руда — мощность, потребляемая одним метром ленты;
• L — общая длина секций ремня;
• К — коэффициент запаса, равный 1,2…1,4.

Результат округляется до ближайшего стандартного значения. Если в блоке питания указана не мощность, а максимально допустимый ток, его можно пересчитать в мощность по формуле Pbp=Imax*Uv.

Читайте также

Расчет блока питания светодиодной ленты 12 В

С балластом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно по соображениям безопасности. Каждая точка цепи будет находиться под полным линейным напряжением, поэтому все манипуляции необходимо производить при полном отключении полосы. Но если более безопасных вариантов нет, можно подключиться к сети через резистор, который погасит избыточное напряжение. Его номинал выбирают так, чтобы при рабочем токе (определяемом мощностью лампы) на него приходилась разница между напряжением сети и номинальным напряжением полосы:

Rb=(сеть-Uном)/(Iном) где:

• Rb — значение балластного сопротивления;
• U сеть — напряжение сети;
• Uном — номинальное напряжение ленты;
• Iном — номинальный ток ремня, рассчитываемый по формуле Руд*L /Uном.

Важно! В данном расчете необходимо использовать амплитудное значение сетевого напряжения 310 В.

При задании номинального напряжения ленты 5 вольт мощность 1 метра ленты 10 Вт и общая длина 5 м , можно рассчитать значение Rb:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд такое подключение гораздо дешевле и проще, чем с блоком питания.

Подключение шлейфа через гасящий резистор.

На самом деле все не так радужно. Во-первых, необходимо рассчитать мощность, рассеиваемую балластом, как ток, умноженный на напряжение (здесь мы берем действующее значение напряжения 220 В):

Pb=Iном*220В = 10А*220В=2200Вт. Резистор такой мощности найти сложно, да и размеры у него будут соответствующие. А по мере увеличения мощности полотна расчетное сопротивление будет падать, а рассеиваемая (затрачиваемая!) мощность будет расти, поэтому этот способ подходит только для маломощных светильников. Эту проблему можно обойти, используя конденсатор вместо резистора в качестве балласта. Его емкость рассчитывается по приведенной выше формуле:

С=4,45 (U-сеть-Uном)/(Iном), где С — емкость в мкФ.

Использование конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в цепь необходимо добавить два резистора:

• R1 — сопротивлением несколько сотен кОм для разряда конденсатора после его отключения;
• R2 — для ограничения зарядного тока в момент включения его номинальное значение может составлять несколько десятков Ом.

Но это не единственная проблема:

1. Уже упоминались вопросы электробезопасности при эксплуатации лент с таким подключением. Поэтому соединять таким образом можно только ленту с силиконовой капсулой, а места соединения необходимо тщательно изолировать. И не рекомендуется использовать такое соединение во влажных помещениях (бассейны, бани, аквариумы).

   Версии с силиконовой оболочкой не боятся воды, но сильно нагреваются.

2. Расчет верен только для определенной ленты заданной длины. Балласт необходимо пересчитывать при любой замене или изменении длины стропы.
3. Напряжение сети при нормальной работе может отклоняться в пределах 5 %, максимально допустимое значение составляет 10 %. Наиболее распространенные резисторы также имеют точность в пределах 10%. С учетом разброса параметров ленты относительно заявленных, напряжение ленты (и ток через светодиоды) могут существенно отличаться от расчетных, даже если расчеты уточнять реальными измерениями — просто из-за флуктуаций напряжения напряжение сети. Результатом может быть, с одной стороны, снижение яркости свечения, а с другой — выход светильника из строя из-за перегрузки по току. Эта проблема проявляется тем отчетливее, чем ниже напряжение питания полосы. Если вы используете конденсатор, проблема только усугубляется, потому что число номиналов емкости встречается реже, чем число сопротивлений, и реальная точность ниже.
4. При использовании диммера для управления яркостью или контроллера для управления цветом RGB лент изменится ток через светодиоды, при этом изменится падение напряжения на балласте, что также усугубит нестабильность падения напряжения по полосе синхронно с изменением тока. Поэтому использование устройств для регулирования интенсивности излучения исключено .

Из-за совокупности проблем такое подключение следует использовать только в случае полной невозможности использования блока питания на соответствующее напряжение.

Параллельное соединение полотен с индивидуальным балластом.

Если используется несколько отрезков ткани общей длиной более 1 метра, их необходимо соединить параллельно. В противном случае ленточные проводники не смогут справиться с полным током системы освещения. А еще лучше рассчитать балласт для каждой секции отдельно. Если замена необходима, пересчитывается только стропа, подлежащая замене. Диодный мост должен выдерживать суммарный ток всех участков полосы.

Типичные ошибки при подключении

Самая распространенная ошибка при подключении удлинителя к сети через блок питания заключается в неправильном расчете мощности. Идеально измерить реальный потребляемый ток амперметром, пересчитать его в мощность и сравнить с максимальной мощностью блока питания при первом подключении. Эту процедуру следует выполнять всегда, если блок питания начинает издавать посторонние шумы при включении, появляются признаки перегрева и т. д.

Схема измерения тока.

При использовании источника питания очень желательно предусмотреть переключающее устройство на стороне входа и на стороне выхода. На высокой стороне отключение можно выполнить, просто вытащив вилку из розетки. В случае стационарного подключения должна быть возможность снять напряжение со входа путем отключения автоматического выключателя (он должен быть всегда!).

Фазировку соблюдать не нужно (подключение нуля и фазы к соответствующим клеммам БП). На работоспособность не влияет — на входе ИИП стоит выпрямитель. Но при переключении необходимо одновременно отключать фазный провод или фазный и нулевой провод (при подключении через розетку это делается само собой). Проводник защитного заземления (PE) всегда должен быть подключен, если он имеется – только так можно обеспечить эксплуатационную безопасность. Соединение защитного заземления не должно прерываться.

Схема подключения коммутационных устройств.

При бестрансформаторном подключении измерение фактического тока становится еще более важным. Но вместо этого вы можете измерить фактическое напряжение на контактных площадках ленты при первом включении. Если он сильно отклоняется от номинала, вы должны отрегулировать номинал балласта в соответствующую сторону. Если напряжение у потребителя ниже необходимого, необходимо уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше, то делаем наоборот. Измерение следует производить с осторожностью, не касаясь неизолированных частей щупов мультиметра.

Диаграмма измерения напряжения.

Также для низковольтных лент ошибочно использовать соединительные проводники с меньшим сечением, чем требуется для существующего тока. Во время работы следует обращать внимание на температуру проводов (в идеале, если у вас есть для этих целей пирометр, тепловизор или другое диагностическое оборудование). Если наблюдается повышенный нагрев, Нужно заменить проводники на более толстые. . Чтобы не ошибиться изначально, можно воспользоваться таблицей сечений.

Смотрите точно: Светодиодная лента 220 вольт топ или барахло 12 вольт, что лучше и хуже 12 вольтовой ленты.
