Сегодня у нас пойдет речь об автоматизации освещения. Для этого есть масса вариантов, я же остановился на замене выключателей. Очень мне приглянулись вот такие выключателе с сенсорными кнопками. Основным аргументов в выборе послужил симпатичный внешний вид, но самым главным было отсутствие нулевой линии. В моих выключателях ее нет, поэтому при установке могут быть нюансы. Получится управлять выключателем со смартфона – главная интрига для меня.

Умный сенсорный выключатель Girer — УЗНАТЬ ЦЕНУ

Прямоугольная версия выключателя Girer — УЗНАТЬ ЦЕНУ

Содержание
  • Внешний вид
  • Внутренности
  • Монтаж
  • ПО
  • Видеообзор
  • Вывод



Внешний вид

Поставляется выключатель в простой картонной коробке. На задней части должны быть отметки о цвете, протоколе работы и количестве кнопочек на передней панели.

Внутри находится сам выключатель, инструкция по эксплуатации и конденсатор.

В инструкцию я очень рекомендую заглянуть, для понимания всех схем подключения и прочих возможностях нашего выключателя.

В отдельном кульке находится конденсатор, который будет «эмулировать» нулевую линию для нашего умного выключателя. В целом, если вы дома не используете LED лампы, в чем я очень сомневаюсь, то работать будет и без этого конденсатора.

Сам выключатель бывает как с одной, так и с тремя сенсорными клавишами, а также, черного или белого цвета. Передняя панель пластиковая, чем-то напоминает акрил. Сенсорные кнопки обладают подсветкой, когда свет горит кнопка подсвечивается красным светом, когда свет выключен – синим светом.

Дополнительный плюс в том, что нет необходимости менять подрозетник на квадратный, как в случае работы с выключателями от Xiaomi. На задней части колодка с винтами, для подключения проводки.

Если рядом с выключателем установлены другие, или группа розеток, то перед покупкой проверьте «встанет» ли этот выключатель. Так как размеры корпуса у него немного больше, чем у стандартных. 86 миллиметров. Толщина составляет 9,5 миллиметров, глубина в подрозетнике 25,5 миллиметров.

Внутренности

Аккуратно отщелкиваем верхнюю часть выключатели и откладываем ее в сторону. Все равно для монтажа ее пришлось бы снимать.

Далее аккуратно вытаскиваем внутренности нашего выключателя.

Выкручиваем 3 винта и достаем «силовой модуль» реле и контактной группой.

На каждый канал установлено релеGOLDEN GH-1A-12L с током 10А.Не знаю, почему писали про 500W в инструкции, реле позволяет коммутировать до 2,2 кВт.

Обратная сторона платы.

Мозги устройства опознать сложно, так как вся информация на чипах тщательно затерта.

Монтаж

Всегда работы с электричеством проводите без его присутствия. Не забывайте выключить автомат этой группы освещения или центральный автомат в квартире. Проверяем какой светильник из двух/трех подключен ближе всего к выключателю. Именно туда нам предстоит установить конденсатор. Если светильник 1, то этот шаг пропускаем.

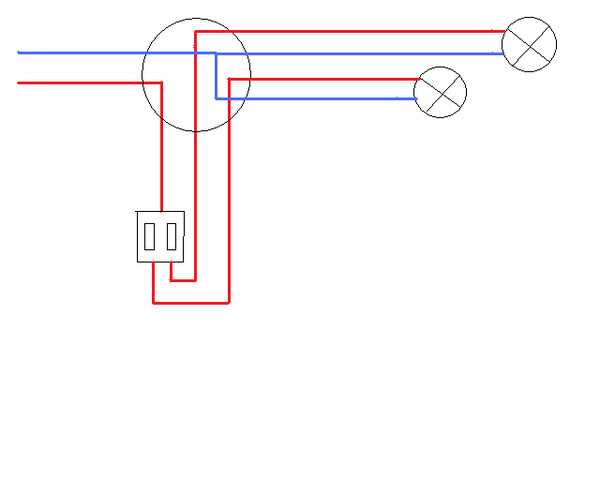

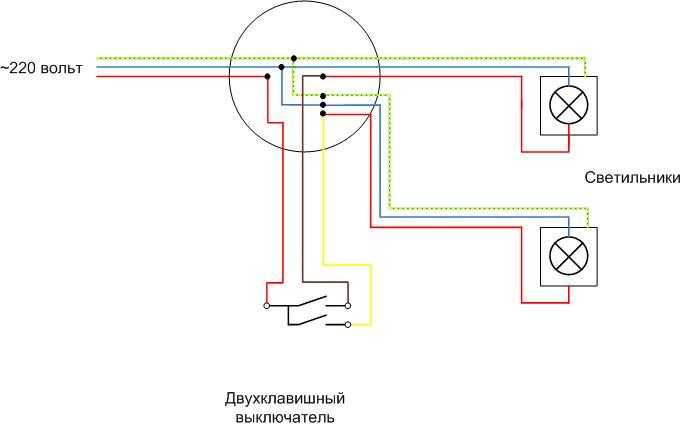

Демонтируем старый выключатель, не забывая схему подключения проводки.

Теперь необходимо снять ближний светильник, и в параллель двух проводов закрепить конденсатор из комплекта. В моем случае я просто сажаю его на клемник, рядом с проводкой от светильника.

Подключаем фазу на L, провод от ближнего светильника, там, где установлен конденсатор, на L1, остатки на L2 и L3, соответственно.

Закрепляем выключатель в подрозетники идущими в комплекте винтами, я, правда, закрепил их выкрученными из прошлого выключателя. Экономия должна быть экономной =)

Проверяем работу, предварительно включив автомат.

ПО

По умолчанию выключатель сразу переход в режим сопряжения. Но если этого не произошло, зажимаем на 5-7 секунд любую сенсорную кнопку, пока она не начнет моргать.
Открываем приложение Smart Life или Tuya Smart, нажимаем плюсик для добавления нового устройства. В открывшемся окне выбираем любой девайс с поддержкой Wifi. Указываем свою WiFi сеть и пароль к ней. Спустя 30-40 секунд произойдет добавление нового устройство в экосистему умного дома. Сразу рекомендую переименовать девайс.

В основном меню сразу видно статус выключателей, и так же можно ими управлять. Удобно, что по бокам вынесены две кнопки одновременного включения или выключения светильников.

Тут же можно задать таймер обратного отсчета для каждой линии светильников. Интересная функция, для детской. Говоришь ребенку, у тебя 15 минут, и все 15 минут прошло свет потух =). По сути изменяет состояние устройства на противоположное, было выключено — станет включено, и наоборот.

Дополнительно для каждой линии можно создавать свой таймер включения или выключения, может вполне пригодится для имитации присутствия дома, или для создания различных автоматизаций по времени.

В настройках можно создать аж целую ассоциацию, для мультиконтроля. Причем для каждой клавиши выключателя можно добавить сработку другого прибора. Как пример включили свет в ванной и сразу, с помощью умного реле, включилась вытяжка.

 Кроме этого, можно создать группу устройств, как светильников, так и реле и прочих девайсов, и управлять ими одновременно. После создания появится отдельное, виртуальное устройство для управления. Быстро включать или выключать светильники или группу светильников можно прямо из меню приложения Smart Life.

 В умных сценариях можно заставить включаться/выключаться наши светильники не только по сработке любого из датчиков, но и, например, при наступлении темноты, или спустя несколько минут, включать освещение. Данные про восход/заход солнца программа берет относительно нашего местоположения.

Получается вот такой пример автоматизации.

В роутере определяются как на базе чипа esp8266.

Видеообзор

Вывод

Действительно сделать любой светильник умным, повесить на него различные сценарии или банальное управление со смартфона стало намного проще. Большим плюсом является возможность подключению выключателя к проводке без нулевой линии. Да и внешний вид мне в целом нравиться. Покупкой доволен, могу рекомендовать.

Выключатель для электрокарниза или автоматических ролет / жалюзи. Подключение. Выбор.Производители.


Ежедневно мы получаем десятки звонков с вопросом подбора электрофурнитуры и клавиш для автоматических жалюзи или электрических карнизов.


Здесь мы попытаемся ответить на  самые распространенные из них :


♦ Какую проводку/кабель заложить под электрокарниз ;


♦ Какие выключатели подобрать для управления жалюзи ?


♦ Как подключить несколько автоматических рулонных штор вместе ?


♦ Какой выключатель подходит к выбранной электофурнитуре заказчика ?


♦ Какой кабель провести к месту установки жалюзи/автоматического карниза для штор ?


Самый распространный — и мы считаем, что самый своевременный из них — это правильность выведения/закладки кабеля для шторного карниза в момент проводки электрики в кваритире/доме.


Для этого нужно сразу ответить всего на несколько вопросов :


♦ Как планируется управлять шторами/карнизами (пульты, выключатели,вариант умного дома, только смартфон ….)?


♦ Какие группы управления / сценарии предполагаются ?


♦ Разбивка по комнатам и количеству .


Без этих вопросов /ответов сделать правильное и целесообразное подведения кабелей для автоматических изделий скорее всего не получится.


Самым распространненым вариантом МОНО-управления карнизами /ролетами является управление от РАДИОПУЛЬТА дистанционного управления.


Подведение кабелей питания к ним — один из самых простых — подвести просто 220 вольт ( может и 24 вольта или 12 вольт) к двигателю для ролеты/карниза со стороны его установки.


Тут и схем не нужно — только правильно продумать место установки изделия ( глубина в нише , ширина по краю проема, расположение относительно радиатора и т. п. ).


Схема подключения такая :


Когда пульты для управления не подходят — по причине — часто теряются, не вписываются в интерьер / экстерьер, путаюсь какой из них для чего и т.п. ….. управляют от заранее запланированного выключателя на стене .


 В каждой квартире/доме есть фурнитура которую планируют устанавливать для света/тепла/подогрева/розеток и т.п. и с нашей точки зрения она в линейке данных производителей также должна использоваться для управлениями штор/жалюзи .


Самые распространнеными в Украине выключатели для карнизов и ролет это JUNG, LEGRANG, GIRA, SСHNEIDER , BERKER, ABB ,HАGER


И многие другие , но принцип их работы все равно неизменный.


Для полноценного управления необходимо приобретать тип выключетелей с названием  — ВЫКЛЮЧАТЕЛЬ ДЛЯ ЖАЛЮЗИ , и это обязательное условие в большинстве случаев!!! , так-как ролетный двигатель состоит из двух обмоток, отвечающих за противоположные направления движения мотора — и для того чтобы обезопасить обоюдное нажатие двух направления движения — необходимы выключатели на которых невозможно одновременно нажать на ВВЕРХ и ВНИЗ — и именно для этого использую специальный ЖАЛЮЗНЫЙ ВЫКЛЮЧАТЕЛЬ с блокиратором.



♦ Фазное управление – то есть движение карниза зависит от питания подаваемого на двигатель;


♦ Управление «сухим контактом» (dry contact) – управление с помощью встроенных в двигатель разъема для управления;


♦ Слаботочное управление – исключительно для двигателей с питанием от постоянного тока (чаще всего 12 и 24 В).


Например — самым удобным вариантом управления автоматическим карнизом является СУХОЙ КОНТАКТ по витой паре ( кабель UTP, FTP и другие , например 4*0,5 кв.мм ), а для рулонной шторы премиущественно 220 вольт и ФАЗНОЕ УПРАВЛЕНИЕ ( иногда и 24/12 вольт — по принципу СМЕНЫ ПОЛЯРНОСТИ ).


Одни из ходовых КНОПОК для управления электрокарнизами по «сухому контакту» :


♦JUNG (Юнг) — серия 535U


♦ Hager-Berker 5035  — кнопка 2-х клавишная


♦ GIRA —  механизм 15500 — кнопочный выключатель серии Syste55,Е2,Event и т. п.


♦ Merten MTN 3155 -0000  ( 3055 — 0000) — обнополюсный двухкнопочный выключатель.


Данные устройства — это подпружиненные КНОПКИ  — которые при нажатии будут давать команду СТАРТ и СТОП по «сухому контакту» на двигатель карниза.





В этих клавишных выключателях универсальный механизм «звонок»  используется через импульсное реле с помощью контактов 2 Н.О. : Два контакта разомкнуты в нормальном положении и каждая пружинная клавиша замыкает СВОЙ контакт при нажатии — тем самым подавая команду электрическому карнизу для штор.


По принципу работы «Сухого контакта» кроме электрокарнизов могут управляться также и моторизированные рулонные шторы, например с помощью электропривода UNOBA IB.


Схема Merten -классическая :


Одни из ходовых ВЫКЛЮЧАТЕЛЕЙ для управления электрокарнизами /жалюзи классическим способом перекидки фазы 220 В :


♦ JUNG (Юнг) — серия 509 VU  — 539 VU  -выключатели без фиксации ,


♦ JUNGAS591 EcoProfi и т. п.


♦ Legrand Valena 752030, 752429(30..) — удобный вариант с кнопкой СТОП


♦ Berker 303520 — выключатель 2-х клавишный


♦ Schneider — серия Odace — S52R208 /207 с фиксацией и без нее.


♦ Schneider Electric — серия Unica NU320730


♦ ABB- серия Сosmo 619, Levit 3559Н


Для выбора таких выключателей необходимо уточнить принцип работы данного выключателя , внимательно прочитав описание.


Например JUNG 539 VU — это балансирный механизм для жалюзи — БЕЗ ФИКСАЦИИ — с механической блокировкой для избежания одновременного нажатия — двухклавишный.  В этой клавише нет кнопки СТОП — так-как в нем нет фиксации — отпуская клавишу ролета останавливатся.


Например выключатель для жалюзи Legrand Valena 752429 имеет кнопку СТОП — между клавишами — что практино для выключателя без фиксации.


А вот Legrand Valena 774404 — двухклавишный С ФИКСАЦИЕЙ — то-есть при нажатии на клавишу ВВЕРХ или ВНИЗ она постоянно движется до остановки на концевой точке запрограммированной  на карнизе или рулонной шторе с электродвигателем.


Данные выключатели используются для использования внутри помещения, так-как у них влагозащита IP-20 , если изделия находятся на улице, и  возможно попадание на них влаги — используют выключатели с IP-55  ( например Schneider Electric ENN35741 ).


Или Asforа Plus Schneider — самозажимной выключатель для жалюзи EPh2300171 :


Со схемой :


Также в Legrand есть серия 752290 в дизайне Valena Life with Nentatmo — это фазный выключатель для жалюзи с красивым дизайном клавиши STOP .  Его осоновное отличие это возможность управления с системой Nentatmo от Legrand и через приложение HOME + Сontrol в случае покупки пакета Smart Valena Life.


Со схемой подключения :


Также есть умные выключатели — например JUNG серии AS -5232  — у которые различные алгоритмы работы — например при длительности нажатия менее 1 секунды он работает по алгоритму постоянной работы до достижения концевой точки , при более длительном нажатии  — по приниципу выключателя без фиксации , а также у него есть возможность антиблокировки , запоминания времени движения изделия, а также использовать радионакладки Jung для управления от смартфона и т. п.


Подробнее про подключение клавиш / выключателей можно прочитать на ресурсах нашего сайта по ссылке электрокарнизы киев.


Мы рассмотрели лишь несколько вариантов жалюзных кнопок — хотя их существует огромное количество очень достойного качества , как механических, так и электрических. Например в автоматике Dooya , c которой мы активно работаем по рулонным шторам и другой электрике есть родная электронная кнопа/выключатель с недорогой ценой , красивой подсветкой и гарантией 3 года.


Внешний вид его — очень самодостаточный — если он находится отдельно от фурнитуры для выключателей в карнизах.


Кроме этого есть  выключатели — со встроенным модулем для управления  карнизами или электрическими жалюзи от различных приложений.  Один из очень хороших вариантов — LIVOLO .


Из плюсов данного бренда — очень широкая линейка сенсорных выключателей для практически всех устройств , а также  своя экосистема умных устройств — влючая блоки для подключения рулонной шторы с электроприводом в их систему.


Видео управления электрическим карнизом по витой паре UTP от подпружиненного выключателя (клавиши) без фиксации JUNG  539 VU :



В этой же линейке есть точно такой-же выключатель JUNG — 509 VU — который фиксируется (без пружины) при нажатии на него. Это практично в случае фазного управления тканевой ролетой , чтобы не держать выключатель жалюзи пока ролета не дойдет до своей концевой точки.
