Маркировка резисторов

Здравствуйте уважаемые читатели сайта sesaga. Хочу с Вами поделиться накопленным опытом, и рассказать про резистор.

Но не подумайте страшного, учить ничему не буду. Просто расскажу основные моменты, с которыми сталкивается практически каждый, кто в первый раз пытается самостоятельно отремонтировать или собрать электронную конструкцию для дома. Обычно на схемах резистор обозначается большой латинской буквой R и прямоугольником, внутри которого в виде знака указывается мощность резистора.

Как правило, сразу за буквой идет цифра, указывающая порядковый номер резистора в схеме, а следом за номером, его номинальное значение. Следующим важным параметром, который нужно знать и учитывать — это мощность резистора. Будете собирать схему, где стоят мощные резисторы, установите маломощный, будет он перегреваться и сгорать, а Вы знать не знаете почему.

Так вот, как я уже сказал выше, мощность резисторов на схемах обозначается в виде знаков, но только до одного Ватта, свыше одного Ватта мощность обозначается Римскими цифрами. Чтобы Вы могли ориентироваться в размерах по мощности, на фотографии ниже резисторы расположены рядом в порядке возрастания. Более подробно о мощности резисторов рассказано в статье как определить мощность резистора.

А сейчас давайте разберемся, как определить номинал резистора указанный на принципиальной схеме. По принятому стандарту, на схемах номинал указывается в виде цифры и буквы. Давайте сразу рассмотрим на примерах, так будет понятнее. Начнем с самого низкого диапазона от 0,01 до Ом.

Как правило, на схемах, номинал резисторов в этом диапазоне указывается только цифрой. И еще запомните один момент: если сразу после порядкового номера резистора стоит звездочка , посмотрите на резистор R3, то это значит, что в процессе наладки радиолюбительской конструкции его надо будет дополнительно подбирать, то есть найти оптимальную величину сопротивления этого резистора для нормальной работы участка схемы в которой он стоит.

Теперь, чтобы много не расписывать, рассмотрим сразу два диапазона: от 1,0 до кОм килоом , и свыше 1,0 М мегаом. Ну и последнее, что осталось рассказать, так это про маркировку на корпусах резисторов. На сегодняшний день существует цифровая и цветовая маркировки. Цифровая маркировка еще осталась от Советского Союза, а также она встречается на мощных резисторах импортного производства, поэтому, вначале остановимся на ней.

На сегодняшний день система сокращенного обозначения номинальных сопротивлений резисторов встречается в двух ГОСТах. Старый, который еще никто не отменял — Советский, и второй, даже не знаю, как его назвать, пусть будет, например, Мировой. Буду рассказывать сразу в двух стандартах.

Сопротивления резисторов от 0,1 до Ом выражают в долях килоома ; от 1,0 до 99,9 килоом кОм — в килоомах ; от до ,9 килоом — в долях мегаома ; свыше мегаома — в мегаомах. Если номинальное сопротивление резистора составляет целое число, то буквенное обозначение единицы измерения ставят после этого числа, например:.

Если надо выразить сопротивление резистора десятичной дробью меньше единицы, то буквенное обозначение единицы измерения располагают перед числом, например:. А когда выражают сопротивление резистора целым числом с десятичной дробью, то целое число ставят впереди буквы, обозначающей единицу измерения, а десятичную дробь число после запятой , ставят уже после буквы.

Здесь буква заменяет запятую после целого числа. Цветовую маркировку, когда она появилась, я пытался запомнить и даже вызубрить — но ничего хорошего из этого не получалось, все равно путался, и номинал резистора приходилось определять тестером. Сейчас уже не помню когда, но в одном журнале мне попалась статья как все это дело можно избежать. Там рассказывалось про шпаргалку, сделанную в виде резистора, только вместо цветных полос стоят колесики, на которых написаны цвета участвующие в обозначении номинала резисторов.

Я Вам рекомендую потратить около двух часов, но сделать такую шпаргалку. Не пожалеете. Будете еще вспоминать меня, как я автора той статьи. Давайте просто рассмотрим пример изображенный на фотографии. Допустим, у нас есть резистор с такими цветами: зеленый — синий — красный. Нам надо определить его номинал:.

Первым колесиком выбираете цвет первой полоски зеленый , вторым колесиком — цвет второй полоски синий , и третьим колесиком цвет третьей полоски красный — это у нас будет множитель. Теперь полученную цифру в первых двух окнах, а у нас получилось 56 , умножаем на множитель, полученный в третьем окошке — это десять в квадрате или В итоге получилось Ом или 5,6 кОм.

Как видите в употреблении шпаргалка очень простая. Конечный результат всегда будет в Омах , но его не сложно перевести в килоомы или мегаомы:. А теперь сама конструкция. Для ее изготовления, я использовал картон, но Вы можете использовать любой другой материал легко поддающийся обработке.

Если будете использовать картон, то для прочности его желательно склеить в два слоя. Чертеж рисовать не стал, а все размеры указал прямо на шпаргалке, потому что мне так проще, а Вам понятнее. Размеры указаны в миллиметрах. Следующим этапом нам надо сделать три колесика. Первые два будут одинаковые, и на них наносятся цвета полосок и цифры, соответствующие каждому цвету. Колесико надо разделить на десять равных частей, и если Вы посмотрите на правое, то здесь видно, что, например, коричневому цвету соответствует единица, а черному — ноль.

Черный — 1; Коричневый — 10; Красный — 10 в степени 2 ; Оранжевый — 10 в степени 3 ; Желтый — 10 в степени 4 ; Зеленый — 10 в степени 5 ; Синий — 10 в степени 6 ; Фиолетовый — 10 в степени 7 ; Серый — 10 в степени 8 ; Белый — 10 в степени 9 ; Золотистый — 10 в степени -1 0. Теперь осталось всю эту конструкцию собрать. Колесики крепите болтами диаметром 3мм. Пользуйтесь на здоровье.

В любом случае, если ничего не получится, сопротивление резистора можно всегда измерить мультиметром. Почитайте эту статью , я там все подробно описал. Ну и напоследок совет. Если возникнут сомнения в определении полосы первого числа, ориентируйтесь по полосе допуска, которая находится с правой стороны резистора. Как правило, основная масса резисторов идет с допуском пять и десять процентов, а это золотистый и серебряный цвета.

Снимаю шляпу! Спасибо огромное. Самая толковая статья про резисторы. Просто и без умничаний. Блин такая крутая статья! Автор у вас хорошо получается писать статьи! Продолжай в том же духе! Про ремонт и остальные компоненты! Статья нормальная,но вот в руках держу сопротивление, маленькое,по цветам- коричн,оранж,черн,золотист ом. Полосочек по мощности нет, а как ее определить? Понимаю, что по размеру,но затрудняюсь-0, или 0,25Вт?

А это существенно в данный момент. Заранее благодарен,Владимир. Здравствуйте Владимир! Цветные полоски наносятся только для определения номинала резистора, и только. Мощность мелких резисторов определяется визуально. Резистор мощностью 0, Вт по размеру будет меньше резистора 0,25 Вт.

Cергей,у меня такая проблема. Сгорел резистор на переключателе ёлочных гирлянд ,,Волна,,. Резистор старый,коричневый. Сгорел так,что не виден номинал,только последние 1Е. Резистор на 2ватта.

Схемы не знаю. Чем можно заменить из современных? Здравствуйте Олег! Это Советский резистор типа МЛТ. Судя по последним двум значениям — это может быть:. Здесь трудно, что-либо сказать. Глянуть бы на плату. Если есть возможность, пришлите фото платы с обеих сторон на мой e-mail. Заменить резисторы можно любыми современными на Ватта.

По размеру они будут немного меньше МЛТ. Попробуйте с номинала 51 Ом, и далее по уменьшению. Огромное Вам спасибо! Хочу добавить, что для смартфонов на symbian есть утилита Resistors, с помощью которой очень просто определить параметры резистора по цветовому коду:.

Сергей а вот я что то с этими полосатиками не могу отличить 0,25 от 0, они какие-то одинаковые!!! За статью спасибо!!! Добрый вечер Наталья! Полоски указывают только номинал номинал резистора и его допуск.

Типы резисторов

SMD-резисторы широко распространены и ими уже никого не удивишь. Но, несмотря на это, немногие интересуются их устройством и конструкцией. А, зря! Тут есть чем утолить голод любопытства, ведь чип-резисторы впитали в себя все самые передовые технологии и методы производства резисторов. В основе практически любого чип-резистора лежит так называемая плёночная технология Film Technology , где резистивный слой представляет собой тонкую или толстую плёнку, нанесённую на изоляционную подложку, которая является основанием и заодно служит для отвода тепла. Типовой SMD-резистор состоит из керамической подложки, на которую нанесён резистивный слой. Сопротивление этого слоя зависит от его толщины, формы и материала из которого он изготовлен.

Шпаргалка для определения номинала резисторов по цветовой Сергей а вот я что то с этими полосатиками не могу отличить 0,25 от.

Как определить мощность резистора.

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь. Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0. МЛТ — это разновидность самых распространенных советских резисторов, от сокращенных названий М еталлопленочный, Л акированный, Т еплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Калькулятор цветовой маркировки резисторов

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение.

Резисторы относятся к наиболее распространенным деталям радиоэлектронной аппаратуры.

Углеродные композиционные резисторы

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Что необходимо знать о резисторах? Автор оригинала: Steven Dufresne. Резистор: кусочек материала, сопротивляющийся прохождению электрического тока.

Цветовая и цифровая маркировка резисторов. Обозначение их мощности.

Здравствуйте уважаемые читатели сайта sesaga. Хочу с Вами поделиться накопленным опытом, и рассказать про резистор. Но не подумайте страшного, учить ничему не буду. Просто расскажу основные моменты, с которыми сталкивается практически каждый, кто в первый раз пытается самостоятельно отремонтировать или собрать электронную конструкцию для дома. Обычно на схемах резистор обозначается большой латинской буквой R и прямоугольником, внутри которого в виде знака указывается мощность резистора. Как правило, сразу за буквой идет цифра, указывающая порядковый номер резистора в схеме, а следом за номером, его номинальное значение. Следующим важным параметром, который нужно знать и учитывать — это мощность резистора. Будете собирать схему, где стоят мощные резисторы, установите маломощный, будет он перегреваться и сгорать, а Вы знать не знаете почему.

Нашел плату от какой-то китайской магнитолы, думал оттуда выдернуть парочку для экспериментов, а как отличить от резисторов не.

Основы электроники. Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов. Функция резистора в схеме может быть совершенно разной: ограничение тока, деление напряжения, рассеивание мощности, ограничение времени зарядки или разрядки конденсатора в RC-цепочке и т. Так или иначе, каждая из этих функций резистора осуществима благодаря главному свойству резистора — его активному сопротивлению.

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения.

Здравствуйте, уважаемые читатели сайта sesaga.

Всем привет. Мотор в порядке, контакты в порядке. На модуле обнаружено вздутие конденсатора мкФ 25V, и обрыв резистора R24 с неизвестной маркировкой. Плата procond elettronica 3 06, фото прилагаю. Заранее спасибо.

Чтобы различать электронные компоненты — сопротивления, конденсаторы и прочее — нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым. Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно.

Как выбрать резистор

Продолжая тему грамотного выбора пассивных компонентов, рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника.

Резисторы

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Типы резисторов

Существует несколько различных типов резисторов, отличающихся по номинальной мощности, размерам, эксплуатационным качествам и стоимости. Наиболее распространенные типы — чип-резисторы (SMD-резисторы), выводные резисторы для монтажа в отверстия, проволочные резисторы, шунты (токочувствительные  резисторы) для измерения тока, термисторы и потенциометры. Ниже, для каждого типа резисторов представлены основные характеристики, наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий.

SMD-резисторы

Рис. 2. Чип-резисторы

Чип-резисторы (Рис. 2) предназначены для поверхностного монтажа. Они отличаются от выводных резисторов меньшими размерами, что делает их оптимальными для применения на печатных платах. Наиболее распространенными задачами smd-резисторов являются подтяжка портов ввода-вывода,  деление напряжения, ограничение тока. Резисторы также применяются в составе высокочастотных/ низкочастотных/ полосовых фильтров. Резисторы с нулевым сопротивлением  могут быть использованы в качестве джамперов для коммутации различных цепей.

Существует два типа SMD-резисторов:

1. Тонкопленочные резисторы обычно используются в различных прецизионных приложениях: в аудиотехнике, медицинском или тестовом оборудовании. Они отличаются минимальным разбросом номиналов (0,1… 2%), низким температурным коэффициентом (5 ppm/C) и меньшим уровнем шума по сравнению с толстопленочными резисторами. Однако стоимость их выше.

2. Толстопленочные резисторы являются наиболее распространенным типом резисторов и используются для широкого круга приложений. Они характеризуются большей погрешностью сопротивления (обычно 1 … 5%), повышенным температурным коэффициентом (50 ppm/C) и более высоким уровнем шума по сравнению с тонкопленочными резисторами. Если к резистору не предъявляется каких-либо особых требований, то обычно предпочтительным выбором становится именно толстопленочный резистор.

Корпусные исполнения: наиболее распространенными типоразмерами smd-резисторов являются 0201, 0402, 0603, 0805 и 1206. Цифры обозначают габаритные размеры в дюймовой системе, например, корпус 0402 имеет габариты 0,04х0,02″, размеры корпуса 0603 составляют 0,06х0,03″ и так далее.

Примеры:

• 0402 — серия RC0402FR производства компании Yageo с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
• 0603 — серия RC0603FR от Yageo с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
• 0805 — серия RC0805FR от Yageo с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 Мом;
• 1206 — серия RC1206FR от Yageo с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм.

Или

• 0402 — серия CR0402 производства компании Bourns с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• 0603 — серия CR0603 от Bourns с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• 0805 — серия CR0805 от Bourns с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• 1206 — серия CR1206 от Bourns с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 0,82 Ом…10 МОм.

Или

• 0402 — серия CRCW0402 производства Vishay с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом …10 МОм;
• 0603 — серия CRCW0603 от Vishay с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1… 15 МОм;
• 0805 — серия CRCW0805 от Vishay с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 50 МОм;
• 1206 — серия CRCW1206 от Vishay с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений от 1 Ом…100 МОм.

Выводные резисторы для монтажа в отверстия

Рис. 3. Выводные резисторы для монтажа в отверстия

Резисторы с аксиальными выводами для монтажа в отверстия (Рис. 3) весьма популярны и широко используются, особенно — при создании прототипов, поскольку их легко заменять при работе с макетными платами. Как и чип-резисторы, выводные резисторы применяются для подтяжки, деления напряжения, ограничения тока и фильтрации. Существуют различные типы выводных резисторов. Наиболее популярны углеродистые пленочные и металлопленочные резисторы.

1. Углеродистые пленочные резисторы имеют значительный разброс сопротивлений (2…10%). Наиболее распространенными рядами сопротивлений для них являются E12 (± 10%), E24 (± 5%) и E48 (± 2%). В большинстве приложений углеродистые пленочные резисторы были вытеснены металлопленочными. Температурный коэффициент сопротивления углеродистых пленочных резисторов (TКC) обычно имеет отрицательную величину — около -500 ppm/C, однако конкретное значение зависит от сопротивления и размера.
2. Металлопленочные резисторы  имеют меньший разброс сопротивлений (0,1…2%) и более высокую стабильность. Наиболее распространенными рядами сопротивлений для них являются E48 (± 2%), E96 (± 1%) и E192 (± 0,5%, ± 0,25% и ± 0,1%). Поскольку характеристики металлопленочных резисторов лучше, чем у углеродистых, то именно они используются в большинстве приложений. Температурный коэффициент металлопленочных резисторов (TC) составляет около ± 100 ppm/C, однако некоторые модели характеризуются только положительным или только отрицательным TC.
3. Углеродные композитные резисторы широко использовались в электронных устройствах пятьдесят лет назад, но из-за большого разброса номиналов и невысокой стабильности они были заменены углеродистыми пленочными и металлопленочными резисторами. Тем не менее, композитные резисторы обладают хорошими высокочастотными характеристиками и способны выдерживать воздействие мощных импульсов, поэтому их до сих пор применяют в сварочном оборудовании и высоковольтных источниках питания.
4. Металл-оксидные резисторы стали первой альтернативой углеродным композитным резисторам, но в дальнейшем в большинстве приложений они были вытеснены металлопленочными. Тем не менее, поскольку металл-оксидные резисторы отличаются повышенной рабочей температурой и более высокой номинальной мощностью (> 1 Вт), их по-прежнему используют в ответственных устройствах, эксплуатирующихся в жестких условиях.

Ряды сопротивлений EIA (EIA Decade Resistor Values) определяют не только номиналы резисторов, но и допустимую погрешность. Например, ряд E12 (± 10%) включает следующие стандартные значения: 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680 и 820 Ом.

Для кодирования параметров выводных резисторов применяется цветовая маркировка (таблица 1).

Таблица 1. Цветовая маркировка выводных резисторов

Примеры:

• углеродистые пленочные резисторы серии CFR-25JB производства Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• металлопленочные резисторы серии MFR-25FBF от Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 10 Ом…1 МОм;
• металлопленочные резисторы серии PR02 от VISHAY с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,33 Ом…1 МОм.

Проволочные резисторы

Рис. 4. Проволочный резистор

Проволочные резисторы (Рис. 4) конструктивно представляют собой высокоомный провод, намотанный на изолирующий сердечник. Они отличаются очень высокой номинальной мощностью (до 1000 Вт) и способны работать при очень высоких температурах (до 300°C). Проволочные резисторы характеризуются отличной долговременной стабильностью – около 15…50 ppm/год, в то время как, например, у металлопленочных резисторов этот показатель составляет 200…600 ppm/год. Данный тип резисторов обладает самым малым уровнем шума.

Недостатки: диапазон доступных сопротивлений для проволочных резисторов оказывается достаточно узким (0,0001…100 кОм). Поскольку резистор выполнен в виде проволоки, намотанной на основание, то такая конструкция характеризуется высокой паразитной индуктивностью. По этой причине в высокочастотном диапазоне проволочные резисторы демонстрируют наихудшие показатели среди всех типов резисторов. Они также оказываются более дорогими по сравнению с другими популярными типами резисторов.

Приложения: обычно используются в автоматических выключателях и в качестве предохранителей благодаря высокой мощности.

Примеры

• серия KNP500 производства компании Yageo с номинальной мощностью 5 Вт и диапазоном доступных сопротивлений 0,1 Ом …2,2 кОм;
• серия HS-25 производства Ohmite с номинальной мощностью 25 Вт и диапазоном доступных сопротивлений 0,01 Ом … 5,6 кОм;
• серия HSC100 от TE с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,1 Ом … 50 кОм.

Токоизмерительные резисторы (шунты)

Рис. 5. Шунты

Токоизмерительные резисторы, также называемые шунтами (Рис. 5), используются для прямого преобразования тока в напряжение с целью дальнейшего измерения. Они представляют собой резисторы с малым сопротивлением и высокой номинальной мощностью, что позволяет им работать с большими токами.

Одним из приложений для токоизмерительных резисторов является ограничение тока с целью защиты микросхем драйверов шаговых двигателей.

Большинство современных шунтов имеет либо два, либо четыре вывода. В четырехвыводной версии, которая также называется схемой Кельвина, ток проходит через две клеммы, а напряжение измеряется на двух оставшихся выводах. Такая схема уменьшает влияние температурной погрешности и значительно повышает стабильность схемы измерения. Четырехвыводные резисторы используются для приложений, требующих высокой точности и температурной стабильности.

Примеры

Двухвыводные исполнения

• SMD:

  • серия MCS1632 производства Ohmite с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
  • серия WSLP1206 от Vishay с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
  • серия CRA2512 от Bourns с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,001…0,1 Ом.

• Для монтажа в отверстия:

  • серия 12F от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,25 Ом;
  • серия LVR03R от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,01…0,2 Ом;
  • серия PWR247T-100 от Bourns с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,05…100 Ом.

Четырехвыводные исполнения (схема Кельвина)

• SMD:

  • серия FC4L  в корпусе 2512 от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,05 Ом;
  • серия WSL3637  в корпусе 3637 от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,001…0,01 Ом.

Термисторы

Рис. 6. Термистор

Термисторы – это резисторы, сопротивление которых значительно изменяется при изменении температуры (Рис. 6).

Сопротивление NTC-термисторов плавно уменьшается при увеличении температуры. NTC являются готовыми датчиками температуры с диапазоном измерений -55… +200°C.

PTC-термисторы характеризуются скачкообразным изменением сопротивления при определенной температуре. Они применяются в качестве элементов защиты от перегрузки по току.

Ток удержания PTC (hold current) – это ток, при котором термистор гарантированно находится в проводящем состоянии.

Ток срабатывания PTC (trip current) – это ток, при котором термистор гарантированно переходит в непроводящее состояние.

Примеры

• PTC-термисторы:

  • 1812 — серия MF-MSMF производства компании Bourns для рабочих токов от 0,3…5,2 А;
  • 1812 — серия 1812L от Littelfuse для рабочих токов 0,1…3,5 А.

• NTC-термисторы:
  • серия B57236 от EPCOS с диапазоном сопротивлений 2,5…120 Ом;
  • 0603 — серия ERT-J1 от Panasonic с диапазоном сопротивлений 0,022…150 кОм.

Потенциометры и подстроечные резисторы

Рис. 7. Подстроечные резисторы

Потенциометры – это резисторы с изменяемым сопротивлением. Они используются в различных приложениях, например, для управления коэффициентом усиления в усилителе, для настройки параметров схемы и так далее.

Подстроечные резисторы (Рис. 7) представляют собой небольшие потенциометры, которые могут быть установлены на печатной плате и отрегулированы с помощью отвертки. Они выпускаются как для поверхностного монтажа SMD, так и для монтажа в отверстия, с верхним или боковым расположением регулировочного винта.

Потенциометры бывают однооборотными и многооборотными. Однооборотные потенциометры часто используются в усилителях. Многооборотные потенциометры могут иметь до 25 оборотов и применяются для более точного управления.

Примеры

• Однооборотные потенциометры:

  • SMD серия TC33X-2 производства Bourns с диапазоном сопротивлений 100 Ом…1 МОм ;
  • серия 3362P от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;

• Многооборотные потенциометры:
  • серия 3296W от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;
  • серия T93YA от Vishay с диапазоном сопротивлений 10 Ом…1 МОм.

Резисторные сборки

Рис. 8. Резисторная сборка 4609X-101-222LF

Резисторная сборка (resistors network, resistors array) представляет собой комбинацию из нескольких резисторов, размещенных в одном корпусе. Существует большое количество разных типов этих изделий, но, к сожалению, четкая система их классификации,  как в литературе, так и у производителей отсутствует.

Резисторы внутри корпуса сборки могут быть не соединены  между собой (Isolated) т. е. каждый резистор имеет два вывода на корпусе сборки, или сконфигурированы в определенную схему (Bussed). Часто встречаются изделия, у которых соединены между собой  вывод 1 каждого резистора с подключением к одному общему пину сборки, а каждый второй вывод резисторов  имеет свой собственный вывод на корпусе изделия.  Кроме того, можно встретить сборки с последовательным, последовательно- параллельным  и другими видами соединений резисторов внутри корпуса. Сборки можно классифицировать по количеству входящих  в них резисторов, по величине допуска, максимальному рабочему напряжению, мощности рассеивания, типоразмеру, по типу монтажа (SMD и выводной)  и т.д. Эти компоненты очень удобно использовать в схемах АЦП и ЦАП, применять качестве делителей напряжения, использовать в компьютерной технике, потребительской электронике  и т.д.

Примеры

• серия 4600X от Bourns с рабочим напряжением до 100В

Рис. 9. Конфигурация резисторных сборок серии 4600X от Bourns

• серия CAY16 от Bourns в SMD корпусе типоразмера 1206 с изолированными резисторами
• серия 4114R-2 от Bourns — 14 выводных резисторов с одним общим выводом

Работа с Каталогом компании Терраэлектроника по поиску резисторов

Подобрать необходимый резистор в каталоге Терраэлектроники можно двумя способами:

1. С использованием параметрического поиска.   Для этого необходимо зайти в раздел резисторов каталога, выбрать соответствующий задаче тип резистора, а далее указать параметры в ряде фильтров поисковой системы. Фрагмент скриншота поиска прецизионного SMD резистора от Yageo с параметрами: типоразмер 0805, номинал 10 кОм, точность 0.1 %,  мощность  0.125 мВт представлен на Рис. 10.

   Рис. 10. Скриншот сервиса поиска резисторов



2. Воспользоваться интеллектуальным поиском резисторов по параметрам. Для этого достаточно скопировать строку из спецификации “Резистор постоянный 10 кОм, 0.1%, 0.125 Вт, 0805″ или ввести «10kohm 0.1%  0.125W  0805» в строку поиска и получить тот же самый  список подходящих по указанным параметрам компонентов.

Заключение

В данном руководстве были рассмотрены некоторые наиболее популярные типы резисторов. В дополнение к ним существует ряд других типов резисторов, среди которых MELF, металлофольговые резисторы, керамические резисторы, варисторы, фоторезисторы и др. , которые имеют свои уникальные преимущества по уровню точности, эксплуатационным характеристикам или габаритным размерам. Однако, в большинстве электронных схем вы чаще всего увидите один из типов, рассмотренных выше.

Как выбрать конденсатор

Автор: Санкет Гупта Перевод: Вячеслав Гавриков (г. Смоленск)

Разделы: Резисторы постоянные

Опубликовано: 21.03.2018

Как отличить цветовые коды резисторов? (осевые резисторы)

Резисторы используются и производятся тысячами организаций и людей по всему миру. Поэтому мы должны знать, что это такое и его функции. Поэтому он имеет множество классификаций, основанных на разных стандартах. В сегодняшнем блоге мы поговорим о резисторах с цветной полосой. Надеюсь, это может быть полезно.

Как прочитать резистор?

Каталог

I Что такое резистор?

Резистор представляет собой пассивный электрический компонент, создающий сопротивление при протекании электрического тока. Мы можем найти его во всех электрических сетях и электронных схемах. Сопротивление измеряется в омах. Ом — это сопротивление, возникающее при прохождении тока через резистор с падением напряжения на его клеммах в один вольт.

Обычно используемые цветные ленточные резисторы можно разделить на четырехполосные и пятиполосные, на практике обычно четырехполосные. Передние две полосы четырехдиапазонного резистора — это число, третья полоса — это количество умноженных на сопротивление, последняя полоса — это ошибка; передние три полосы пятиполосного резистора — это число, четвертая полоса — это число, умноженное на сопротивление, а последняя — ошибка.

Цвет полосы ошибок обычно бывает золотым, серебряным и коричневым. Погрешность золота 5 %, погрешность серебра 10 %, погрешность коричневого цвета 1 %, погрешность бесцветного 20 %. Кроме того, зеленый цвет будет обозначать ошибку, его значение равно 0,5%. Прецизионные резисторы обычно используются в военной, аэрокосмической и т. Д. Резистор с цветовой полосой в первые дни должен был помочь людям различать сопротивление.

II Как прочитать цветовой код резистора?

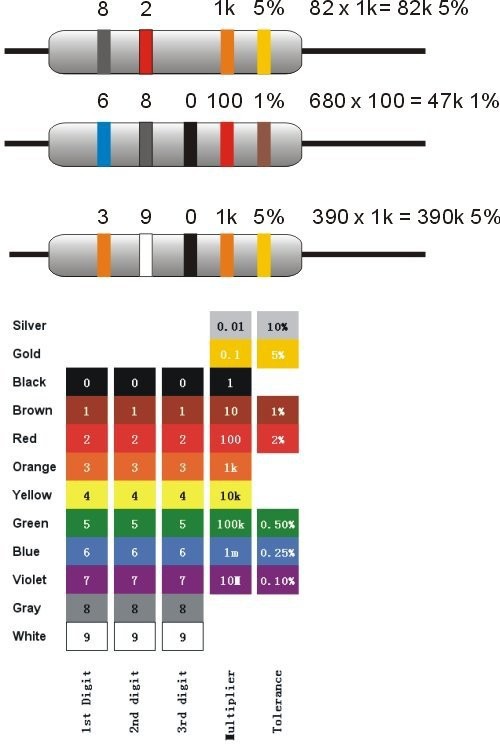

Для определения номинала резисторов с цветовой маркировкой используется цветовой код резистора. Этот цветовой код состоит из нескольких красочных полос. Резисторы для поверхностного монтажа идентифицируются числовым кодом резистора. Номиналы резисторов также стандартизированы. Доступны несколько диапазонов предпочтительных номиналов резисторов. Еще одним важным аспектом стандартизации резисторов является использование стандартизированных обозначений резисторов. Показан стандартный символ IEC для резистора с фиксированным значением.

Резистор с цветовой полосой — наиболее часто используемый электронный компонент в электронных схемах. Резистор с цветным кольцом используется для определения значения сопротивления резистора путем покрытия цветовой полосы разными цветами на обычном корпусе резистора. При установке резисторов убедитесь, что сопротивление четко видно в любом направлении. Основные единицы измерения цветного кольцевого резистора: омы (Ом), кОм, МОм, 1 МОм = 1000 кОм = 1000000 Ом.

Электронный цветовой код используется для обозначения значений или номинальных характеристик электронных компонентов, обычно для резисторов, а также для конденсаторов, катушек индуктивности, диодов и других. Отдельный код, 25-парный цветовой код, используется для идентификации проводов в некоторых телекоммуникационных кабелях. Различные коды используются для выводов проводов на таких устройствах, как трансформаторы или в электропроводке здания.

Резистор из углеродистого материала может иметь от 4 до 6 полос. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры. 6-полосный резистор похож на 5-полосный резистор, но включает в себя диапазон температурного коэффициента (6-й диапазон).

Цветовые коды резисторов означают, что сопротивление представлено четырьмя или пятью цветными кольцами или шестью цветными кольцами над резистором. Информация о цвете, представляющая значение сопротивления, может быть прочитана в любое время. Таким образом, резисторы с цветовой маркировкой наиболее широко используются в различных электронных устройствах. Независимо от того, как он установлен, мастер по ремонту может легко прочитать его значение сопротивления, которое легко обнаружить и заменить.

Каждый цвет представляет число, если он расположен с 1-й по 2-ю полосу для 4-полосного типа или с 1-й по 3-ю полосу для 5- и 6-полосного типа.

Значение цветового кода резистора 1

Если цвет находится на 3-й полосе для 4-полосного типа или на 4-й полосе для 5- и 6-полосного типа, то это множитель.

Значение цветового кода резистора 2

Шестая полоса для резистора 6-полосного типа представляет собой температурный коэффициент. Это указывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.

Значение цветового кода резистора 3

III Применение резистора

резистор, резистор обмотки провода.

Однако на практике было обнаружено, что некоторые резисторы с цветными полосами расположены не в очень четком порядке, и их часто легко неправильно прочитать. При распознавании для суждения можно использовать следующие приемы:

— Совет 1: Сначала найдите цветовую полосу ошибки метки, а затем установите порядок цветовых полос. Наиболее часто используемые цвета для обозначения ошибок сопротивления: золотой, серебряный, коричневый. Кроме того, золотые и серебряные кольца, которые редко используются в качестве первого кольца цветного кольца резистора, если на резисторе есть золотая или серебряная полоса, это можно в основном распознать как последнюю полосу цвета. ленточный резистор.

— Совет 2: Коричневая полоса обычно идентифицируется как метка ошибки. Коричневая полоса часто используется как полоса ошибок или как полоса эффективных чисел, и она часто появляется в первой и последней полосах синхронно, что затрудняет определение того, кто является первой полосой. На практике об этом можно судить по зазору между цветовыми полосами: например, для пятиполосного кодового резистора зазор между пятой и четвертой полосами больше, чем между первой и второй полосами. Исходя из этого, можно определить порядок расположения цветовых полос.

— Совет 3: В случае, если порядок цветовых полос нельзя определить только по расстоянию между цветовыми полосами, его можно также оценить по значению последовательности изготовления резистора. Например, есть порядок чтения цветовой полосы сопротивления: коричневый, черный, черный, желтый, коричневый, его значение: 100 × 10000 мОм, погрешность 1%, принадлежащая к нормальному значению серии сопротивления, если читать в обратном порядке. : коричневый, желтый, черный, черный, коричневый, его значение 140 × 1 Ом = 140 Ом, погрешность 1%. Очевидно, что значения сопротивления, считанные в последнем порядке, неверны в соответствии со стандартом производства резисторов, поэтому порядок последних цветовых петель неверен.

Значение цветового кода

VI Что означают цветные полосы на резисторе?

В первые дни, когда поверхности резистора было недостаточно для отображения всех значений резистора в виде чисел, сопротивление, допуск и спецификация резистора выражались методом маркировки цветовой полосой. Есть две основные части.

— Часть первая: группа рядом с передним концом резистора используется для обозначения значения сопротивления.

Значение сопротивления из двух значащих чисел, представленных первыми тремя цветными кольцами, например 39 Ом, 39 кОм, 39 МОм.

Значение сопротивления трех значащих чисел сопротивления представлено первыми четырьмя цветными кольцами, такими как: 69,8 Ом, 698 Ом, 69,8 кОм, которые обычно используются для обозначения прецизионного резистора.

— Часть вторая:  цветная полоса рядом с задним концом резистора используется для представления точности допуска.

Каждое цветовое кольцо в первой части равноудалено и легко отличимо от второго цветового кольца. 2 = 1,2 кОм, погрешность ± 5%.

Ошибка также означает, что она колеблется вокруг стандартного значения 1200, около 5% × 1200, это сопротивление является приемлемым, то есть сопротивление находится в пределах 1140~1260.

Первое и второе кольца представляют собой первые две цифры четырехцветного резистора соответственно; третье кольцо представляет множитель; четвертая полоса представляет ошибку. Ключом к быстрому распознаванию является определение значения сопротивления в пределах определенного порядка по цвету третьей полосы, например, когда число составляет несколько К или десятков К, а затем соединение с цифрами в первой и вторая полоса, чтобы можно было быстро считать окончательное сопротивление.

Для резистора с четырехдиапазонным кодом метод расчета значения сопротивления следующий:

Сопротивление= (первое значение цветного кольца * 10+второй цвет+значение кольца) * множитель, представленный 3-м цветовым диапазоном .

4.2 Резистор с пятидиапазонным кодом

Резистор с пятидиапазонным кодом

Распознавание резисторов с пятидиапазонным кодом: первая, вторая и третья полосы представляют сопротивление трехзначного значительное число соответственно; четвертая полоса представляет множитель; пятое кольцо представляет ошибку. Если полоса пятого цвета черная, она обычно используется в качестве резистора с проволочной обмоткой, а полоса пятого цвета, если она белая, обычно используется в качестве резистора-предохранителя. Если резистор имеет только полосу черного цвета посередине, он представляет собой нулевое омическое сопротивление. 91/2,2 кОм, погрешность ±5%.

 – первая цветовая полоса – это разряд сотен,

 – вторая цветовая полоса – разряд десятков;

 – третья цветовая полоса – это цифра,

 – четвертая цветовая полоса – мощность цвета;

 – Пятая цветная полоса – это частота ошибок.

Для резистора с пятидиапазонным кодом метод расчета сопротивления следующий:

Сопротивление = (значение первой цветовой полосы * 100+значение второй цветовой полосы * 10+значение третьей цветовой полосы) * множитель полосы четвертого цвета.

4.3 Резистор с шестидиапазонным кодом

Идентификация этого резистора такая же, как у вышеупомянутых резисторов, но шестое цветное кольцо представляет собой температурный коэффициент резистора. Ниже приведены примеры:

-Пример 1: , когда четыре цветных кольца желтые, оранжевые, красные и золотые, поскольку третья полоса красная, диапазон сопротивления представляет собой однозначное число кОм. Согласно цифрам «4» и «3» желтого и оранжевого цвета соответственно, показание составляет 4,3 кОм. Четвертая полоса — золотая, представляющая ошибку 5%.

-Пример 2: , когда четыре цветных полосы поочередно коричневые, черные, оранжевые и золотые, поскольку третья полоса оранжевая, а второе кольцо черное, значение сопротивления должно составлять десятки кОм, число «1». » коричневого цвета заменяется, и число показаний составляет 10 кОм. Четвертая полоса золотая, ошибка 5%. В некоторых неразличимых случаях вы также можете сравнить цвета двух концов, потому что первый цвет не будет золотым, серебряным или черным. Если эти три цвета находятся близко к краю, их необходимо вычислить в обратном порядке.

Цветной резистор можно определить двумя способами. Один состоит в том, чтобы пометить цветовую полосу 4 цветными кольцами, а другой — пометить цветовую полосу 5 цветными полосами. Разница между ними заключается в том, что первые два бита четырехцветной полосы представляют собой эффективный номер резистора, но первые три бита пятицветной полосы резистора представляют эффективные числа, а предпоследний представляет множитель. эффективного номера резистора. Последний бит представляет ошибку резистора.

4/5/6-полос цветовой код

FAQ

1. ЗАБОЧКИ ЗАПАСНЫЕ ЗАПИСЬ на среднем резисторе?

Цветовой код определяется несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или частоту отказов. Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем.

2. Как определить цвет ленты резистора?

Держите резистор золотой или серебряной полосой справа и читайте цветовые коды слева направо. Выберите цветовые коды из полос на резисторе. Прочитайте цвета слева направо. Теперь отображается значение сопротивления на основе предоставленного цветового кода.

3. Какой резистор нужен для светодиода?

Для светодиодов обычно требуется ток от 10 до 20 мА, в техническом описании светодиода это указано вместе с прямым падением напряжения. Например, ультраяркий синий светодиод с 9Аккумулятор V имеет прямое напряжение 3,2 В и типичный ток 20 мА. Таким образом, резистор должен быть 290 Ом или как можно ближе.

4. Что такое осевой резистор?

Наиболее распространенные сквозные резисторы поставляются в осевой упаковке. Размер осевого резистора зависит от его номинальной мощности. Обычный резистор мощностью ½ Вт имеет диаметр около 9,2 мм, а меньший резистор мощностью ¼ Вт имеет длину около 6,3 мм. Резистор на полватта (½ Вт) (выше) размером до четверти ватта (¼ Вт).

5. Как изготавливаются осевые резисторы?

Резисторы с проволочной обмоткой обычно изготавливаются путем намотки металлической проволоки, обычно нихромовой, вокруг керамического, пластикового или стекловолоконного сердечника. Концы проволоки припаиваются или привариваются к двум колпачкам или кольцам, прикрепленным к концам жилы.

6. Что означают цвета на резисторе?

Цветовой код указан несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или частоту отказов. Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем.

7. Для чего предназначены резисторы с осевыми выводами серий 100 и 200?

Серии 100 и 200 Безындуктивные объемные керамические резисторы с осевыми выводами обеспечивают превосходную производительность, когда необходимо обрабатывать высокую пиковую мощность или импульсы высокой энергии при небольшом размере.

8. Как отличить резисторы для осевого и поверхностного монтажа?

Чтобы идентифицировать резисторы, сначала посмотрите на форму резисторов, чтобы узнать, к какому типу они относятся. Осевые резисторы имеют цилиндрическую форму с группой цветных полос, а резисторы для поверхностного монтажа имеют прямоугольную форму с буквенно-цифровыми кодами.

9. Где расположены цветные полосы на осевом резисторе?

Осевые резисторы имеют цилиндрическую форму с выводами, выходящими с каждого конца. Посмотрите на резистор так, чтобы группа из 3 или 4 цветных полос находилась слева. Иногда за ними следует пробел, а затем дополнительная цветная полоса. Прочитайте цветовые полосы слева направо.

10. Какова номинальная мощность резисторов CS и SR?

Резисторы CS и SR представляют собой осевые керамические резисторы с проволочной обмоткой и покрытием на основе силикона. Номинальная мощность колеблется от 2 до 15 Вт. Они используются в самых разных приложениях. Стандартный допуск составляет 5%. Доступно по запросу 1%. Резисторы CS и SR соответствуют серии значений сопротивления E24.

Как отличить углеродные и металлопленочные резисторы

Comstock/Comstock/Getty Images

Автор: Jackson Michael Обновлено 12 апреля 2017 г.

Углеродные и металлопленочные резисторы часто выглядят одинаково по размеру и форме. Однако существуют подсказки, позволяющие отличить их друг от друга. Цвет резистора, количество цветных полос, допуск и температурный коэффициент указывают на идентификацию резистора углеродной или металлической пленкой. Используйте эти руководства как общее правило, учитывая, что производители различаются по маркировке резисторов. Тем не менее, эти идеи в совокупности дают хорошее представление о том, относится ли резистор к углеродной или металлической пленке.

Посмотрите на цвет резистора, потенциальный признак его состава. Желтовато-коричневый имеет тенденцию сигнализировать о резисторе из углеродной пленки, тогда как голубой резистор, вероятно, сделан из металлической пленки.

Сосчитайте цветные полосы, количество которых дает хорошее представление о том, какой тип резистора у вас есть. Резистор из углеродной пленки обычно имеет четыре цветных полосы. Пяти- и шестицветные полосы почти всегда указывают на металлопленочный резистор.

Найдите допуск. Характеристики углеродно-пленочного резистора обычно колеблются больше, чем у металлопленочного резистора. Полоса допуска, которая находится дальше всего справа на резисторах, напечатанных с четырьмя и пятью полосами, является пятой полосой на резисторах с шестью цветовыми полосами. Коричневый и красный цвета представляют собой более стабильное значение резистора и указывают на металлопленочный резистор. Золото означает рейтинг +/- 5 процентов, наиболее распространенный рейтинг для угольно-пленочных резисторов. Однако, если резистор имеет пять полос и код допуска по золоту, скорее всего, это металлопленочный резистор. Редкая серебряная полоса допуска указывает на рейтинг +/- 10 процентов, отмечая более старую модель углеродно-пленочного конденсатора.

Учитывайте температурный коэффициент резистора (TC), если он вам известен; если это так, вы, вероятно, можете различить углеродный и металлический пленочный резистор. Более низкие значения TC, такие как 20, 10 и 5, обозначают металлопленочный резистор. Более высокие рейтинги TC в 100 или выше указывают на конденсатор с углеродной пленкой.

Объедините свои ответы. Цветовые коды резисторов могут иногда различаться в разных компаниях, но многие совпадают со стандартной маркировкой. Если у вас есть светло-синий резистор с пятью цветными полосами, пятая из которых красная, вы можете с уверенностью предположить, что это металлопленочный резистор. Желтовато-коричневый резистор с четырьмя цветными полосами, скорее всего, относится к разновидности углеродной пленки.

Наконечник

Резисторы из углеродной пленки часто добавляют помехи в цепь.
