Как от розетки провести розетку от: Как подключить розетку к распределительному щитку | Полезные статьи

Как сделать розетку на улице на даче и не только

Нередко возникает необходимость использования электроприборов на улице. Например, необходимо подключить к электрической сети новогоднюю гирлянду, светящуюся фигуру или какой-нибудь электрифицированный инструмент.

Установить розетку на улице таким же образом, как и внутри помещения нельзя, так как на открытой местности, то есть вне помещений, на розетку будут воздействовать различные негативные факторы: брызги, капли или струя воды, пыль, а также механическое воздействие. Розетка должна быть надежно защищена от данных факторов. Рассмотрим вопрос о том, как установить розетку на улице.

Первое, что следует сделать – это выбрать место для установки розетки. Штепсельная розетка, предназначенная для установки на открытом воздухе, должна иметь корпус, который имеет максимальную степень защиты – IP65. Но, во всяком случае, это не значит, что розетку нужно устанавливать под открытым небом. При выборе места установки следует отдать предпочтение наиболее безопасному варианту, как с точки зрения возможных механических воздействий, так и прямого воздействия осадков.

То есть розетку следует монтировать на достаточной высоте, чтобы она не была случайно повреждена. Для того чтобы максимально снизить прямое воздействие осадков на розетку, можно выбрать закрытое место, например, под навесом или выступом крыши дома.

Подключение розетки к электропроводке дома

Запитка розетки производится от ближайшего распределительного щитка. Если главный распределительный щиток установлен во дворе дома, то можно подключить кабель для питания розетки в нем. Если же ввод электричества выполнен в щиток, находящийся внутри помещения, то подключение кабеля выполняется от данного щитка. В последнем случае для вывода кабеля из помещения наружу следует обеспечить его защиту в месте перехода через стену отрезком трубы.

Кабель, который будет проходить вне помещения к розетке, должен быть дополнительно защищен гофрированной трубой или металлорукавом. Кабель, который имеет достаточную для наружного монтажа защиту, прокладывается без дополнительной защиты.

Розетка должна монтироваться на негорючие поверхности или, если все-таки требуется установить розетку на горючей поверхности, необходимо обеспечить полную изоляцию монтируемой розетки от этой поверхности.

Также следует обратить особое внимание на правильность подключения кабеля к монтированной розетке. Место подключения кабеля к розетке должно быть герметичным: резиновый уплотнитель корпуса должен плотно прилегать к кабелю. В противном случае заявленная производителем степень защиты корпуса розетки не будет обеспечена.

Обычно на корпусе штепсельной розетки предусматривается два места подключения
кабеля аввгнг – внизу и вверху розетки.
Для обеспечения максимальной защиты от влаги следует подключать кабель снизу розетки.

Заказать

Следует отметить, что электроприборы, эксплуатируемые на улице, несут в себе большую опасность, чем в помещении. Это связано с тем, что человек при эксплуатации электроприборов может находиться в прямом контакте с землей. Поэтому очень важно обеспечить надежную защиту человека от удара электрическим током.

Необходимо устанавливать розетку с заземляющим контактом и подключить ее к общему контуру заземления дома. Также следует в обязательном порядке установить на линию проводки, которая питает данную розетку, устройство защитного отключения. В случае возникновения утечки тока через поврежденную изоляцию проводки или электроприбора, УЗО защитит не только от удара током, но и предотвратит возникновение пожара.

Розетка рассчитана на определенную нагрузку (мощность). Если в нее будет включен электроприбор большей мощностью, то она повредится. Поэтому для защиты розетки, а также кабеля, который ее питает в распределительном щитке, помимо УЗО необходимо установить автоматический выключатель.

Установка розетки на улице в щитке

Существует альтернативный вариант – установка розетки на улице в щитке. Данный способ актуален в том случае, если требуется установить вне помещения другие элементы. Например, в доме есть трехфазный ввод и в монтированном щитке планируется установить рубильник, зажимы для подключения трехфазного потребителя и розетку для подключения однофазных потребителей.

Характерная особенность данного способа заключается в том, что защиту монтированных в щитке элементов, в том числе и штепсельной розетки, осуществляет сам щиток, корпус которого имеет достаточную для наружной установки защиту, то есть значение не менее IP65.

В данном случае степень защиты корпуса розетки и других, монтируемых в щитке элементов, не играет роли. Она определяется условиями эксплуатации данных элементов. То есть если розетка не будет подвергаться каким-либо механическим воздействиям, то можно выбрать обычную розетку для внутренней установки со степенью защиты IP20.

Какой из двух вышеперечисленных способов выбрать: установить розетку открытым способом или в поместить ее в щиток? В данном случае все зависит от того, для чего предназначена данная розетка.

Если планируется в данную розетку периодически включать электроприборы на небольшой промежуток времени, например, электрифицированный инструмент на время выполнения работ, то можно выбрать любой из двух способов.

Если же в данную розетку будут включаться электроприборы на продолжительное время, например, новогодние уличные украшения (гирлянда, светящиеся фигуры), то лучше установить розетку открытым образом. Розетка в щитке в данном случае не подходит, так как при включении в такую розетку электроприбора сам щиток остается открытым, поэтому защита от внешних негативных факторов не обеспечивается.

Как из одной розетки сделать две: варианты устройства проводки

Содержание

Как спрятать провод

Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.

Вариантов маскировки провода несколько.

1. Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
2. Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
3. В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
4. Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
5. Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
6. Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.

Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Галерея изображений
Фото из
Шаг 1: Перед проведением любых электромонтажных работ следует отключить питание и проверить напряжение мультиметром

Шаг 2: Для проведения установки надо отделить лицевую панель от механизма устройства, банально развинтив фиксирующие шурупы

Шаг 3: Из гнезда с подведенным к нему силовым трехжильным кабелем нужно извлечь провода длиной около 10 см

Шаг 4: Края проводов надо освободить от полимерной изоляции, аккуратно подрезав из бокорезами или пассатижами. Зачищаем примерно на 1 см

Шаг 5: К механизму розетки подсоединяются провода. Синий «ноль» и коричневая «фаза» к соответствующим зажимам, желто-зеленая «земля» по центру

Шаг 6: В сформированную в стене нишу или в подрозетник осторожно заводятся провода с подключенным к ним механизмом

Шаг 7: После проверки совпадения сторон механизма с горизонтальными и вертикальными направлениями его закрепляют посредством завинчивания установочных винтов

Шаг 8: В завершении к зафиксированной в гнезде рабочей части устройства подсоединяется лицевая панель, затем включается питание и проверяется работоспособность розетки

Отключение электропитания силовой линии

Отделение лицевой панели от механизма розетки

Подготовка проводки для подключения механизма

Зачистка краев проводов для подключения

Подсоединение проводов к розетке

Фиксация механизма розетки в гнезде

Крепление рабочей части розетки в гнезде

Установка лицевой панели розетки

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

• Клеммные колодки;
• Клеммники Wago;
• Колпачки СИЗ;
• Соединительные гильзы;
• Пайка проводов;
• Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробкеСкрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Порядок монтажа

Гипсокартон – хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность – подключить к ней любую бытовую технику.

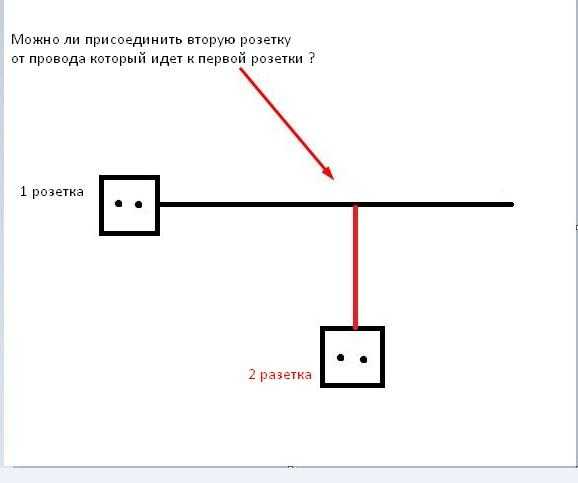

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

• Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
• Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
• При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

• Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
• Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
• Эстетичность и простота монтажа.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
Нарушение очередности подключения проводов

Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
Установка проводов по диагонали

Стандарты разрешают только вертикальную прокладку кабелей.

Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

• проведение электромонтажных работ;
• процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

• звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
• шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

• исчезает защита всех розеток группы;
• при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Читайте далее:

Подключение розеток шлейфом по ПУЭ

Подключение розеток шлейфом плюсы и минусы

Шлейфовое соединение розеток

Последовательное и параллельное соединение розеток

Подключение розеток параллельно или последовательно

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Комментарии:

ВЕЛЕС

Я устанавливал тройную розетку, наподобие той, что на последней картинке и предупреждал заказчиков, что долго она не продержится. В итоге, через 2 недели они меня снова вызвали и я им в раздолбанный подрозетник вставлял уже одинарную нормальную розетку. Уж лучше такая с подключенным выносным тройником, чем тройная в один стакан.

Саша

Объясните мне, зачем при установке блока розеток пользуются уровнем? Какая в этом необходимость? Недостаточно ли просто ориентироваться на пол или другую поверхность? На край плинтуса, например. ?

Карим

Саша, я обычно так и делаю. Если полы не по уровню, а розетки выставлены в горизонт, то заказчик будет видеть, что это вы криво поставили розетку. Следовательно, лучше опираться на фактический пол, а еще лучше на плинтус

Андрей

Ставил тройные турецкие розетки Vi-ko с планкой на обратной стороне от старых советских розеток (подходят идеально), чтобы розетка не гнулась от зацепов. Работают уже 17 лет. Ничего не болтается и не выпадает. Подключаю пылесос, компьютер, ноутбук, зарядки от телефона и др. Всё отлично.

Оставить комментарий Отменить ответ

Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Какие особенности есть у выключателя компании Legrand и как можно его подключить?

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Подключение электрической розетки посередине линии

При рассмотрении вопроса о добавлении электрической розетки посередине линии вы можете подумать, что наиболее логичным местом для ее размещения является либо конец линии, либо между двумя существующими розетками. Однако это может быть не очень хорошей идеей с электрической точки зрения.

Причина этого в том, что, когда вы подключаете среднюю розетку с ее автоматическим выключателем, вы пропускаете 120 вольт (или 240 вольт) через электрическую систему вашего дома, что может вызвать серьезные проблемы и даже вызвать пожар, если проводка подключена неправильно. . Прежде чем прикасаться к оголенным проводам или клеммам на выключателе или розетке, используйте тестер напряжения на всех проводах, чтобы убедиться, что питание отключено. Вот все основы, которые вам нужны для подключения средней розетки.

Начните с понимания стоимости проекта по электроснабжению

Из соображений безопасности подключение промежуточной розетки всегда должно выполняться специально обученным специалистом. Но вы также должны понимать, что наем профессионала будет означать дополнительные расходы. Но помните, что выполнение этого самостоятельно может помочь вам снизить затраты на электротехнические работы, которые вы можете понести, наняв электрика. Если у вас есть какие-либо сомнения относительно ваших навыков или знаний о правильном подключении электрических розеток, то стоит обратиться к профессиональному электрику.

Способы соединения розеток с проводами

Существует два способа соединения розеток с домашней электропроводкой. Во-первых, цепь может быть подключена напрямую через розетку, что означает, что входные провода могут быть подключены к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода могут быть присоединены к другому набору винтов.

Изображение предоставлено: https://www.thespruce.com/

Здесь цепь постоянно проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи. Второй способ подключения розетки промежуточного звена заключается в подключении розетки к проводам цепи с помощью косичек. Это позволяет потоку течь как к сосуду, так и к любым сосудам, расположенным ниже по потоку, не будучи независимым от потока через выступ сосуда.

В зависимости от вашей ситуации, один из этих методов может работать лучше, хотя, как правило, предпочтение отдается косичкам.

Почему предпочтение отдается косичкам?

Одним из недостатков прямого подключения через розетку является то, что розетка находится в середине цепи, и любая неисправность в розетке приводит к неисправности устройств, расположенных ниже по течению. Любая проблема с розеткой или даже ослабление провода под одной из винтовых клемм могут привести к потере питания в последующих розетках.

Прямая проводка также усложняет ремонт или замену, потому что, если вы хотите убрать одну розетку из цепи, вы отключите остальные последующие розетки. Вы должны подключить розетку, чтобы последующая цепь снова функционировала.

При использовании косички эти недостатки устранены. Проблема или потеря связи с одной розеткой не повлияет на последующие емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Прежде чем начать

Прежде чем начать, убедитесь, что вы имеете общее представление о том, как работают розетки. В стандартной розетке на 120 вольт имеется три типа винтовых клемм. К ним относятся винты латунного цвета, которые подходят для черных проводов горячей цепи, серебристые клеммные винты, которые подходят для белых нейтральных проводов, и зеленые винтовые клеммы, которые подходят для оголенного медного провода или зеленого провода заземления.

Только имейте в виду, что в старой проводке вы можете не увидеть привычные черно-белые оболочки на проводах цепи. Важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Что вам понадобится

• Запасная емкость
• Ножовка для гипсокартона
• Тестер напряжения
• Инструмент для зачистки проводов
• Плоскогубцы с иглами
• Крестовая отвертка
• Электрический кабель
• Коробка для моделирования
• Соединители проводов

Проект «Шаг за шагом»

Отключите электрическую розетку

Отключите автоматический выключатель, управляющий заменяемой розеткой. Всегда отключайте питание перед выполнением любых работ с электричеством, даже таких простых, как эта. 1xbet.com После того, как вы определили электрическую розетку для использования в качестве источника питания и отключили ее, используйте электрический искатель шипов, чтобы найти шипы с обеих сторон. Вы можете разместить новую розетку в любом месте между этими двумя шпильками.

Изображение предоставлено: https://www.thespruce.com/

Отвинтите электрические розетки и используйте тестер напряжения, чтобы удвоить то, что питание отключено. Прикасаясь к заземляющему проводу, прикоснитесь другим проводом сначала к нейтральным клеммам, а затем к горячим клеммам. Если лампочка горит на одном из контактов, их цепь все еще находится под напряжением.

Прижмите новую электрическую коробку лицевой стороной к стене, где вы хотите, чтобы она располагалась, и обведите ее карандашом. Используйте отвертку, чтобы отвинтить имеющуюся розетку на другой стороне настенной розетки из коробки и пробить одно из отверстий в задней части коробки.

Снимите старую розетку

Снимите лицевую панель розетки, с которой вы будете работать. Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, нет тока.

Отсоедините все провода, присоединенные к розетке, отвинтив разъемы и выбросив старую розетку.

Вставьте новый кабель в стену

Снимите внешнюю оболочку с нового кабеля. Вытащите около четырех дюймов кабеля через стену с помощью острогубцев. Вставьте конец кабеля в заднюю часть новой электрической коробки и прикрутите по одному зажиму к каждому проводу, выходящему из коробки, прикрепив его к любому из винтов, торчащих с каждой стороны.

Подсоедините новую розетку

Подсоедините один из черных проводов горячей цепи к одной из латунных клемм на новой розетке, а другой черный провод подсоедините к другой латунной клемме. Каждый белый провод подключается к серебряной нейтральной клемме. Это оставляет заземляющий провод, который представляет собой зеленый или оголенный медный провод и подключается к зеленому винту на розетке.

Вставьте новую электрическую розетку в настенную коробку

Вставьте новую электрическую розетку в распределительную коробку и затяните ее пальцами. Он встанет на место, если вы втолкнете его достаточно далеко в коробку, чтобы зацепить два пластиковых ушка на его задней части. Накройте его лицевой панелью, снова включите питание и проверьте правильность функционирования.

Изображение предоставлено: https://www.thespruce.com/

Проводка с косичками

Отключите питание, удалите старую розетку и проверьте ее

Убедитесь, что питание отключено на выключателе. Удалите старую розетку, открутив ее отверткой, затем отсоедините черный и белый провода, все еще подключенные к ней. Проверьте питание внутри коробки — если напряжение отсутствует, перейдите к следующему шагу.

Обрежьте и зачистите провода кабеля до нужной длины

Отрежьте провода кабеля NM до нужной длины, затем снимите изоляцию примерно на 1/4″ с каждого конца с помощью комбинированного инструмента. Используйте универсальный нож, чтобы снять внешнюю оболочку с кабеля, обнажая три провода, которые он содержит. Используйте инструмент для зачистки проводов, чтобы снять около трех дюймов оболочки вокруг черного и белого проводов. كازينو وليام هيل

Сделайте косички

Выровняйте черные провода от электрической коробки с черным проводом от кабеля NM, чтобы концы были ровными. Скрутите их вместе с проволочными гайками. Сделайте то же самое для белого нейтрального провода. Заземляющий провод не нуждается в косичке, так как его можно подключить непосредственно к новой розетке.

Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку, как для черного, так и для белого проводов. Также будет один белый и один черный провод, идущий от гайки.

Соедините провода

Соедините два комплекта проводов вместе. Оберните один конец изолированного провода вокруг каждого комплекта, убедившись, что между ними имеется хорошее соединение. Черный провод подключается к латунной винтовой клемме, а белый провод присоединяется к серебряной винтовой клемме.

Замена розетки

Замена крышки розетки. Протяните концы каждого провода обратно через коробку и закрепите на них стяжку, чтобы они не мешали вам. Подсоедините новые провода к новой розетке, в том числе белый провод к серебряному винту клеммы, черный провод к золотистому винту клеммы, оголенный провод к зеленому винту заземления. Снова включите питание и проверьте правильность работы. Наконец, позвоните инспектору по электрике, чтобы проверить вашу работу.

Если вы предприняли все эти шаги и ваша розетка не работает, выключите питание на главном электрическом щите и вызовите профессионального электрика, чтобы он вышел и посмотрел.

Часто задаваемые вопросы о подключении промежуточной электрической розетки

Что такое промежуточная розетка?

Когда розетка падает не в конец, а в середину цепи, в розетке обычно имеется пять проводов. Два кабеля — это горячие провода, один из которых подает питание, а другой передает его к следующей розетке. Два кабеля являются нейтральными и выполняют одну и ту же функцию. لعبة بلاك جاك مجانية

Имеет ли значение, какой провод идет в розетку?

Пока они на правильном терминале, это не имеет значения. Серебряный терминал нейтрален. Желтая или латунная клемма предназначена для горячего провода, а зеленая клемма — для заземления. Это не так сложно, как вы могли подумать, как только вы узнаете, как подключить розетку, вы можете сидеть сложа руки и наслаждаться, не беспокоясь об опасности поражения электрическим током.

Окончательный вердикт по подключению промежуточной электрической розетки

Ну вот. Избавьтесь от этих уродливых и часто опасных удлинителей и подключите электрическую розетку посередине. Кроме того, перед использованием этих методов обязательно проконсультируйтесь с инспектором по электрике.

GFCI, 220 В, 240 В — Forbes Home

Установка и замена электрических розеток — это быстрый и простой способ обновить свой дом и привести его в соответствие с современными требованиями. Надеетесь ли вы перейти на розетки USB или просто добавить новое место на кухне, мы можем помочь вам спланировать ваш проект.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните цитаты лучших электриков

Бесплатно, оценки без обязательств

Найти электрика

За замену или установку стандартной розетки придется заплатить около от 125 до 175 долларов . В среднем по стране может стоить от 100 до 500 долларов за торговую точку в зависимости от сложности работы. Читайте дальше, чтобы узнать больше о факторах, которые вам необходимо учитывать для вашего проекта.

.

для самой розетки может быть от до 3 долларов для стандартной розетки 120 В до 50 долларов и более для умных розеток. Тип розетки также определяет стоимость рабочей силы, так как для установки некоторых требуется немного больше времени, чем для других. Читайте дальше для получения дополнительной информации о стоимости различных типов торговых точек.

Стандарт 120 В

Наиболее распространенный тип розетки — розетка на 120 В. Эти розетки дешевле всего заменить, обычно от 3 до 5 долларов за саму розетку. При желании вы также можете выбрать розетки на 120 В со встроенными USB-портами. Они будут немного дороже, около от 15 до 25 долларов за штуку , но их установка не будет стоить больше. Ожидайте платить около 175 долларов за каждую новую розетку на 120 В, которую вы устанавливаете, и около 125 долларов за каждую замену.

220 В, 240 В и 250 В

Розетки с более высоким напряжением используются для крупных приборов, которым требуется более высокая сила тока, чем для обычных приборов, таких как сушилки, холодильники, большие блоки переменного тока, кухонные плиты и т. д. В настоящее время электрики обычно устанавливают розетки на 250 В. для размещения большего количества бытовой техники, но при желании вы все равно можете установить розетки на 220 В и 240 В. Эти розетки, как правило, будут стоить 10–20 долларов за розетку, что в сумме составит 300 долларов или около того для установки.

Одним из факторов стоимости, связанных с добавлением розеток с более высоким напряжением, является то, что обычно требуется новая цепь на вашем электрическом щите и новая проводка. Однако, если вы просто заменяете существующую розетку высокого напряжения, стоимость сопоставима с заменой 120 В.

2-штыревые против 3-штыревых

Хотя это и не так распространено, дома, построенные до 1968 года, часто имеют 2-штырьковые розетки, а не 3-штырьковые, как это требуется в наши дни. Розетка с двумя контактами имеет провод питания и нейтральный провод, а розетка с тремя контактами также имеет провод заземления. Эти розетки необходимы для небольших бытовых приборов и любой техники с металлическими деталями и предназначены для «заземления» любой неиспользуемой мощности и защиты от поражения электрическим током.

Поскольку замена двухштырьковых розеток обычно также требует прокладки заземляющего провода, процесс установки или замены может быть более дорогостоящим. Ожидайте платить около $ 27 или около того за линейный foo t за прокладку нового провода, если не нужно открывать стены. С учетом всего вышесказанного стоимость перехода на розетку с тремя контактами составляет от до 100–300 долларов США за розетку.

Розетки GFCI

Розетки GFCI или розетки прерывателя цепи замыкания на землю необходимы в любом месте, где может присутствовать вода, например, в ванных комнатах, кухнях, прачечных и гаражах. Их довольно легко обнаружить, так как у них есть кнопка сброса и тестирования на лицевой панели. Подобно розеткам с 3 контактами, эти розетки с заземлением предназначены для защиты от поражения электрическим током.

В отличие от стандартных розеток, розетка GFCI предназначена для контроля протекания тока и отключает цепь при обнаружении любых изменений в потоке, предотвращая скачки напряжения и поражение электрическим током. Сами розетки стоят от 7 до 25 долларов , и для их добавления может потребоваться немного больше времени, особенно если к месту установки необходимо проложить новый заземляющий провод. Будьте готовы заплатить от 125 до 250 долларов за торговую точку в зависимости от того, заменяете ли вы существующее или добавляете новое местоположение.

Напольные блоки

Напольные розетки добавляют удобства и отлично подходят для больших помещений, где прокладка кабелей к стене может быть опасной или неуместной. Эти розетки требуют более прочного корпуса и предназначены для того, чтобы на них можно было наступать и подвергать воздействию воды во время мытья полов. Типичный комплект стоит от до 50 долларов.

Установка напольных блоков может быть сложнее и проще всего, когда есть доступ к полу снизу и проводка поблизости, так что новые кабели не нужно протягивать к этому месту. Эти установки требуют немного больше утонченности и, как правило, занимают больше времени, поэтому будьте готовы заплатить от 175 до 300 долларов для добавления выхода на пол.

Умные розетки

Если у вас есть система «умный дом», обновление до умных розеток — отличный способ получить больше контроля и снизить счета за электроэнергию. Проводная интеллектуальная розетка обычно стоит от до 50 долларов , поэтому за ее установку придется заплатить от 175 до 250 долларов за розетку . Если вам нужны преимущества умной розетки, но вы не хотите увеличивать стоимость, есть много подключаемых моделей по цене от от 15 до 50 долларов 9.0182, который может дать вам многие из тех же преимуществ без дополнительных затрат.

Ремонт и модернизация

В большинстве случаев добавление и модернизация розеток — простая задача. Если, однако, вы надеетесь взяться за более обширный проект модернизации или требуется более крупный ремонт, общая стоимость может быстро вырасти.

Как мы упоминали выше, если вы заменяете розетку с 2 контактами на 3 или добавляете розетку GFCI или 250 В, может потребоваться новая проводка. Даже в случае замены существующих розеток может потребоваться новая проводка, если электрик обнаружит проблему с существующей установкой. Часто проблемы с неисправной розеткой подразумевают другие проблемы с проводкой и могут потребовать более серьезного ремонта.

Во многих случаях змеевик нового провода сделать просто и будет стоить около 27 долларов США за погонный фут , что в сумме составляет от 500 до 1200 долларов США за проект . Если потребуется более масштабная работа, подрядчику может потребоваться открыть стены, что значительно увеличит стоимость, от 3500 до 8000 долларов за полный проект.

Другим распространенным требованием при добавлении новых розеток или приборов является модернизация или замена электрической панели. Возможно, вам нужно только добавить схему, что является относительно простой задачей, но вам также может потребоваться перейти на панель большего размера, чтобы выполнить новую работу. Этот вид работ может стоить от 1200 и 3000 долларов США в зависимости от необходимых обновлений.

Если вы добавляете несколько крупных бытовых приборов, вы можете обнаружить, что вам необходимо улучшить электроснабжение вашего дома. Это довольно большая задача, и она потребует большей координации с вашей энергетической компанией и электриком. Окончательная стоимость будет сильно различаться в зависимости от вашего местоположения и вашего дома, но будьте готовы заплатить за эту работу несколько тысяч долларов .

Почему вы должны нанять профессионала

Хотя некоторые обновления и замены могут показаться простой задачей, мы всегда рекомендуем нанимать профессионала при выполнении любых электромонтажных работ. Работа электрика заключается в том, чтобы убедиться, что вся его работа соответствует нормам, чтобы защитить вас и вашу семью от опасностей, таких как электрические пожары и поражение электрическим током.

Если вы надеетесь сэкономить на общей стоимости выезда электрика для выполнения работы, мы рекомендуем объединять как можно больше работы. Чем меньше электрику придется выходить на работу, тем больше денег вы сэкономите в долгосрочной перспективе.

При этом некоторые мелкие работы, такие как замена накладок на розетках, можно легко выполнить без помощи электрика. Если вы решите заняться проектом самостоятельно, обязательно заранее проконсультируйтесь со специалистом, отключите питание перед началом работы и дважды проверьте с помощью вольтметра отсутствие тока.

При наличии хорошего электрика и общего понимания затрат замена или установка розеток в вашем доме может стать простой и рентабельной задачей.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
