Цветовая маркировка силовых проводов — правила для однофазных и трехфазных сетей |
- Стандарты расцветки
- Однофазная переменноточная сеть
- Трёхфазные переменноточные цепи
- Нормы для постоянного тока
- Как сделать обозначение уже проложенной проводки?
Цветовая маркировка имеет не столько маркетинговую и эстетическую цель, сколько практическое назначение. Во-первых, отдельная окраска определяет назначение каждого провода для правильности его коммутации. А во-вторых, предостерегает от ошибки во время ремонтно-монтажных работ, цена которой может быть очень высока — от аварии в системе электроснабжения до несчастного случая. К тому же, мгновенная идентификация силовых контактов значительно сокращает время проведения работ.
Стандарты маркировочной расцветки
Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).
Однофазная переменноточная сеть
Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод:
«Ноль» (N) — голубой; | |
«Земля» (PE) — желто-зеленый; | |
Совмещенный рабочий и защитный ноль (NPE) — желто-зеленый с голубыми метками на окончаниях. |
По современным требованиям заземление NPE использовать запрещено, так как оно является небезопасным. На данный момент совмещение рабочего и защитного нулей встречается крайне редко, как правило, в устаревших проводках.
Для фазных подключений существует спектр допустимых цветов:
Черный |
Коричневый |
Красный |
Серый |
Фиолетовый |
Розовый |
Белый |
Оранжевый |
Бирюзовый |
Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».
На практике, можно встретить фазу с желтой или зеленой изоляцией, но ни в коем случае не желто-зеленой (!).
Часто в быту однофазные цепи являются ответвлением трехфазной, в таком случае изоляция фазной жилы должна соответствовать одной из трех фаз, к которой она подключена. Если окраска кабеля не совпадает, его рекомендуется обозначить специальным маркером или кембриком.
Для упрощения монтажа и обслуживания используются разноцветные многожильные медные кабели и провода.
Согласно ПУЭ каждая группа потребителей должна быть помечена соответствующим маркером.
Чтобы избежать дополнительных расходов и сложностей, лучше еще на этапе планирования проводки определиться с цветом и рассчитать длину таким образом, чтобы один цвет сопровождал соответствующую линию по всему дому или квартире. Также, рекомендуется для розеток и выключателей проложить разноцветные фазные провода, а для нейтрали и заземления соблюдать один цвет.
Переменноточные трехфазные цепи
Для трехфазных электросетей до 2011 года в Украине действовала утвержденная схема «ЖЗК»:
Подключения | Изолента |
Ф. А | желтый |
Ф. В | зеленый |
Ф. С | красный |
Нейтраль | голубой |
Сейчас же все большей актуальности набирает европейский стандарт МЭК 60445 от 2010 года, согласно которому была утверждена следующая расцветка:
Подключения | Изолента |
Ф. А | коричневый |
Ф. В | черный |
Ф. С | серый |
Нейтраль | голубой |
С 2011 года нововведения были включены в ГОСТ, также в Беларуси и России. Во многих бытовых проводках встречается, как первый, так и второй стандарты.
На самом деле в Украине нет строгих требований по применению конкретного цвета. На практике используются те жилы, что есть в наличии. Для трехфазных, как и для однофазных цепей действует негласное правило, согласно которому нейтраль (N) всегда подключается голубым, заземление (PE) — зелено-желтым, а фаза — любым другим.
Буквенные обозначения выглядят таким образом:
- (L) — напряжение для 220В;
- (L1/L2/L3) — напряжение в электросети 380В;
- (N) — ноль;
- (PE) — заземление.
Нормы для постоянного тока
В отличие от переменного, постоянный ток имеет только две полярности: плюсовая и минусовая.
Из-за того, что к обозначению полярности также нет строгих требований, часто можно встретить следующие варианты маркировок. Из-за того, что черным и серым часто обозначают фазу в переменноточных цепях, для удобства рекомендуется дополнительно использовать обозначения (+) и (-).
Примеры | Пример №1 | Пример №2 | Пример №3 |
Положительный полюс (+) | Красный | Красный | Коричневый |
Отрицательный полюс (-) | Синий | Черный | Серый |
Нулевая рабочая «M» | Голубой | Голубой | Голубой |
Согласно ПУЭ, если постоянный ток отходит от преобразователя к которому подведен переменный, то выходящая плюсовая линия окрашивается в фазную и наоборот.
Буквенная маркировка имеет следующие пометки:
- (L+) — положительный полюс;
- (L-) — отрицательный полюс;
- (M) — нулевая рабочая «М».
Как сделать обозначение уже проложенной проводки?
Иногда бывают случаи, когда приходится работать уже с установленным распределительным щитком, где подключения выполнены непонятно как. Мало того, что все сделано далеко от норм ПУЭ, так и еще сложно понять, где силовые контакты, ноль и земля….
Или другой случай, когда приходится работать с электропроводкой еще советских времен, где в принципе изоляция была только белая и черная (!). В такой ситуации приходится заново при помощи пробника искать напряжение и нейтраль, определять, как и куда они подведены. Как результат, много времени тратится впустую.
Чтобы не менять уже проложенные кабели, можно просто их пометить. Правила ПУЭ допускают маркировку в местах подсоединения к электрическим шинам — на окончаниях. Таким образом можно обозначить провода в щитке, но при работе с розеточными линиями, освещением и распределительными коробками придется снова «ломать» голову, какой кабель куда ведет.
Для удобства мы рекомендуем использовать специальные кабельные маркеры (как правило, их цепляют на местах соединения). Они имеют, как фазно-нулевые идентификаторы (A,B,C,N), так и цифровые (0-9), которые удобно применять для обозначения разных электроцепей в быту (согласно требованиям для них можно использовать только арабские цифры и только латинские буквы).
Главные преимущества: стоимость и простота монтажа.
Автор: Владислав Сиромаха
типовая маркировка, буквенное обозначение и как определить провод
Автор Аркадий Семёнов На чтение 18 мин Просмотров 211
Обновлено
При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.
Содержание (развернуть)
Для чего нужно окрашивание жил
Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.
Особенности расцветки жил
Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.
Заземление
В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.
В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.
«Ноль»
Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.
Ноль на схемах изображается буквой N и в обиходе называется «минусом».
«Фаза»
Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.
Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.
По закреплённым в ГОСТе положениям различают следующие вариации применения:
- чёрный — в силовых электроцепях переменного и постоянного напряжения;
- красный — в цепях управления с переменным током;
- оранжевый — в цепях контроля блокировки от внешних источников.
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.
Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.
В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.
Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.
Маркировка жил для электромонтажных решений
Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.
В качестве примеров можно привести ситуации, когда маркировка просто необходима:
- В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
- Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
- Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
- Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.
На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.
Проверка правильности подключения
Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.
Как пользоваться индикатором?
Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.
При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.
Правила применения тестера
Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.
Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.
Как определить у проводов заземление, ноль и фазу если нет маркировки
При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:
Определение фазы с помощью индикаторной отвёртки
Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.
Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.
Определение заземления, нуля и фазы с помощью контрольной лампы
Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания., затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.
С помощью измерительного прибора
Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.
Использование светодиода
Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.
Параметры классификации проводов
Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.
Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.
Цвет провода заземления
В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.
На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.
В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.
До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.
Какого цвета нулевой провод
Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.
Цвет нуля, нейтрали
Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.
Цвет фазы
Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.
В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.
Цвет проводов плюс (+) и минус (-) в сетях постоянного тока
При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:
Красный
Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.
Чёрный
Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

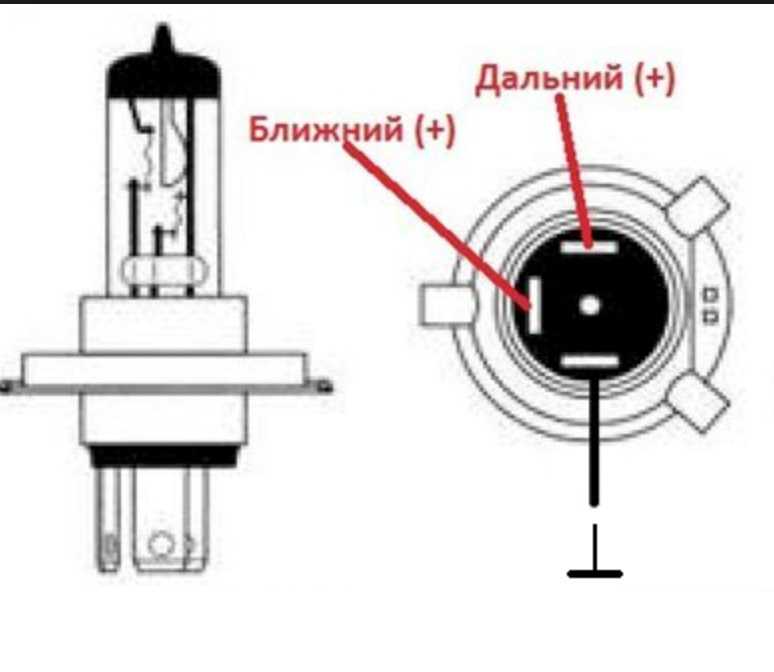

Плюс
Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.
Минус
То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

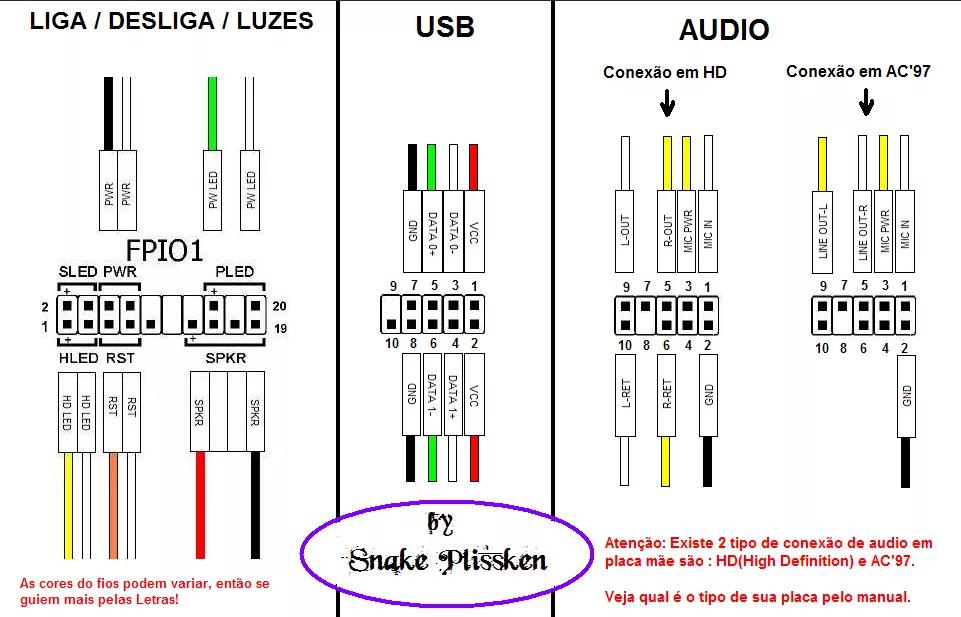

Буквенное обозначение проводов
Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:
- Фазный — L от слова line (линия).
- Нулевой — N от слова neutral (нейтраль).
- Заземление — РЕ от словосочетания protective earthing (защитное заземление).
- М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
- + (плюс) — положительный полюс.
- — (минус) — отрицательный полюс.
Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.
Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.
Дополнительная маркировка проводов
В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:
- Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
- Алюминиевый кабель с оплёткой из свинца — АС.
- Устойчивая к возгоранию резина в составе оболочки — НР.
- Соответственно обычная резиновая оболочка — Р.
- Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
- Кабельная оболочка из негорючего материала — Бн.
- Полное отсутствие защитной оплётки — Г.
В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.
Различие между расцветкой в сети 220 В и 380 В
Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.
Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:
- Первая фаза — красный или коричневый цвет.
- Вторая фаза — чёрный цвет.
- Третья фаза — белый или серый цвет.
Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.
Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.
При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.
Меры безопасности
При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:
- Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
- Применять электроприборы строго в рамках их функционального назначения.
- Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
- Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
- В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
- Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
- Перед производством электроработ нужно обесточить всю сеть.
- Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
- Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.
Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.
Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.
Что делать, если выявлено несоблюдение цветовой маркировки
На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.
Заключение
Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.
youtube.com/embed/E89lOmMKwaY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Команда нашего сайта
Как проверить полярность динамиков и имеет ли значение полярность динамиков — Audio University
Что произойдет, если динамики подсоединены наоборот? Может ли перепутывание проводов динамика повредить динамик? Имеет ли значение полярность динамиков и как проверить правильность полярности динамиков? В этом посте вы узнаете.
Если вы проектируете звуковую систему и хотите получить БЕСПЛАТНОЕ руководство по наиболее важным характеристикам динамиков, загрузите БЕСПЛАТНОЕ руководство по техническим характеристикам громкоговорителей.
Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение будет едва заметно, а в других ситуациях это может вызвать серьезные проблемы.
Полярность динамика определяется при соединении проводов между усилителем и динамиком. Когда положительная клемма усилителя подключена к положительной клемме динамика, а отрицательная клемма усилителя подключена к отрицательной клемме динамика, динамик будет иметь правильную полярность. Когда эти соединения меняются местами, динамик будет иметь обратную полярность.
Полярность звуковой волны
Звуковая волна представляет собой серию положительных и отрицательных изменений давления. Посмотрите на эту звуковую волну на графике. Центральная линия представляет собой нормальное давление воздуха в помещении. Когда линия проходит выше центральной линии, происходит положительное изменение атмосферного давления. Когда линия проходит ниже центральной линии, происходит отрицательное изменение атмосферного давления.
Если полярность этой волны поменять местами, положительные периоды станут отрицательными, а отрицательные — положительными. Вот как будет выглядеть та же волна с инвертированной полярностью:
Представьте себе звуковую волну, создаваемую барабаном. Когда по барабану ударяют палочкой, верхняя мембрана, или пластик, начинает двигаться вниз и вверх, создавая вокруг себя отрицательные и положительные изменения давления воздуха.
В каком направлении пластик перемещается первым? Палочка ударяет по пластине барабана сверху и толкает ее вниз. Это движение головки барабана вниз создает отрицательное изменение давления.
Если разместить микрофон над барабаном, первая часть волны будет отрицательной.
Если бы вы поменяли полярность проводов в микрофоне, первая часть волны была бы положительной.
Конструктивное и деструктивное вмешательство
Если два идентичных сигнала с одинаковой полярностью смешиваются вместе, сигналы суммируются. Положительная фаза обеих волн выровнена, а отрицательная фаза обеих волн выровнена. В результате получается сигнал, который в два раза превышает амплитуду каждого отдельного сигнала. Это называется конструктивной интерференцией.
Каждый раз, когда два идентичных сигнала смешиваются вместе с обратной полярностью, сигналы компенсируются. В этом случае одна волна положительна, а другая отрицательна, и наоборот. Результат — тишина. Это называется деструктивной интерференцией.
Существует большая разница между полярностью и фазой! Я написал эту статью об этом, чтобы помочь вам понять, почему действительно важно понимать разницу.
Как работает динамик
Динамик и микрофон работают по одному и тому же принципу. В микрофоне электричество создается, когда звук заставляет диафрагму двигаться. В динамике движение создается, когда электричество проходит по проводам.
Вы можете узнать больше, прочитав эту статью о том, как работают микрофоны. Перейдите в раздел «Динамические микрофоны» этой статьи, чтобы увидеть более подробное описание этой концепции.
Когда по проводам динамика не подается электричество, динамик остается в положении по умолчанию. Когда на динамик подается переменный электрический ток, например звуковой сигнал, он начинает выталкиваться наружу и втягиваться внутрь. Вы можете увидеть это на следующем изображении.
Когда динамик вибрирует вперед и назад, он вытесняет частицы воздуха в атмосферу, формируя отрицательные и положительные изменения давления. Это вызывает цепную реакцию по воздуху от динамика к нашим ушам.
Если эта концепция не имеет смысла, вы можете прочитать эту статью, в которой объясняется, как звук распространяется в пространстве. Понимание того, как могут взаимодействовать звуковые волны, поможет вам понять, почему полярность динамиков так важна!
Что происходит, когда полярность динамика инвертируется?
При пересечении проводов от усилителя к динамику полярность динамика будет инвертирована. Это означает, что динамик будет двигаться внутрь, когда он должен двигаться наружу, и наружу, когда он должен двигаться внутрь.
Звуковая волна, создаваемая динамиками, будет полностью противоположна сигналу, записываемому микрофоном. Как это изменит звук?
Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение будет едва заметно, а в других ситуациях это может вызвать серьезные проблемы.
Обратная полярность с одним динамиком
Если используется только один динамик, эффект обратной полярности не будет заметен.
Прослушайте и сравните эти два аудиоклипа. Первый находится в правильной полярности, а второй — в обратной полярности.
Вы не заметите разницы между этими клипами, потому что содержащиеся в них частоты идентичны. Хотя изменения положительного и отрицательного давления поменялись местами, услышать разницу невозможно.
Звуковые волны представляют собой переменные колебания давления, а звуковые сигналы в проводе представляют собой переменные электрические токи. Это означает, что практически каждое положительное изменение будет встречено почти равным, но противоположным отрицательным изменением. По этой причине почти нет слышимой разницы между аудиосигналом в полярности и вне полярности.
Обратная полярность с несколькими динамиками
Изменение полярности с несколькими динамиками может привести к более заметным эффектам. Если оба динамика подключены одинаково, будь то в правильной или обратной полярности, эффекта практически не будет. Однако что, если один динамик подключен в правильной полярности, а другой — в обратной? Это вызовет значительный эффект.
Чтобы услышать это, лучше всего использовать два стереодинамика или наушники. В видео в верхней части этой страницы есть аудиодемонстрации этого сценария.
Если вы используете массив динамиков, обратная полярность в одном из них вызовет значительные изменения в поведении массива. Линейные массивы полнодиапазонных динамиков, например те, которые используются для усиления живого звука, должны быть подключены одинаково.
Даже динамики в массивах сабвуферов, которые иногда содержат динамики с обратной полярностью для достижения лучшей направленности, обычно подключаются с соблюдением правильной полярности. Любые изменения полярности почти всегда производятся в аудиоконсоли или усилителе DSP, а не в разводке клемм динамиков. Если ваш аудиомикшер или усилитель DSP не поддерживает инверсию полярности, вы можете использовать адаптер для реверсирования полярности.
Перепутанная полярность может привести к разнообразным изменениям качества звука, но опасна ли она также для вашего усилителя и динамиков? Ответ нет, к счастью.
Напряжение, подаваемое на динамик с обратной полярностью, ничем не отличается от напряжения, подаваемого на динамик с правильной полярностью. Ваше оборудование не будет повреждено. Худшее, что может случиться, это то, что он не будет хорошо работать акустически с правильно подключенными динамиками. По этой причине лучше придерживаться стандарта и обеспечить правильную проводку.
Несмотря на то, что эффекты обратной полярности незаметны, если все громкоговорители подключены одинаково, рекомендуется правильно подключить каждый громкоговоритель при подключении к усилителю.
С этикетками для проводов динамиков
Если на вашем проводе есть метки, такие как символы плюс и минус или красный и черный цвета, это очень просто. Соедините красную (или +) клемму на усилителе с красной (или +) клеммой на динамике. Соедините черный (или -) разъем на усилителе с черным (или -) разъемом на динамике.
Без маркировки проводов динамика
Возможно, вы уже прокладывали кабель через стены или кабелепровод только для того, чтобы заметить, что провода не помечены. Или, может быть, вы устанавливаете автомобильные динамики и хотите убедиться, что вы правильно подключаете динамики к жгуту проводов.
Вот два метода, которые я рекомендую для проверки полярности динамиков.
Проверка полярности громкоговорителей с помощью тестера громкоговорителей
Существуют инструменты, созданные специально для подобных ситуаций.
Этот тестер динамиков относительно недорогой и не только позволит вам проверить полярность динамиков, но также имеет генератор сигналов.
Это небольшая инвестиция, которую вы будете использовать все время. Приятно иметь инструмент, позволяющий быстро тестировать динамики без усилителя. Посмотрите это видео, чтобы увидеть его в действии.
Если вы хотите более выгодно вложить средства, попробуйте этот тестер акустических систем. Этот больше подходит для профессионального звука с разъемами XLR и 1/4 дюйма. Он может проверять полярность и непрерывность динамиков, кабеля динамика, микрофонов и всего остального.
Проверка полярности динамика с помощью смартфона
Если ваша система уже подключена и вы можете передавать аудиосигнал от входа к выходу, вы можете проверить полярность динамиков с помощью приложения для смартфона.
Я рекомендую приложение Studio Six Speaker Pop. Он работает, подключив аудиовыход вашего смартфона к входу вашей системы. Затем поместите микрофон вашего смартфона перед динамиком, который вы хотите протестировать. Приложение отправит в систему положительный импульс и измерит полярность звука, исходящего из динамиков.
Проверка полярности динамика с помощью батареи 9 В
Если вам нужен быстрый и бесплатный способ проверить полярность динамиков, вы можете сделать это следующим образом:
Для этого метода вам понадобится батарея 9В. НЕ прикасайтесь клеммами аккумулятора к динамику в течение длительного периода времени!
- Подсоедините один провод динамика к положительной (+) клемме аккумуляторной батареи.
- Подсоедините другой провод динамика к отрицательной (-) клемме аккумулятора.
- Обратите внимание, в какую сторону движется динамик, когда вы выполняете это соединение.
- Если динамик выдвигается наружу, то провод динамика, подключенный к положительной (+) клемме аккумулятора, является положительным (+) проводом.
- Если динамик перемещается внутрь, то провод динамика, подключенный к отрицательной (-) клемме аккумулятора, является положительным (+) проводом.
В этом видеоролике показано, что вы ищете, когда подключаете аккумулятор к проводам динамика:
Красный провод положительный или отрицательный
{% if result. isEmpty and result.term %}
{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %} { {результат.термин | побег}}
{% endif%}
{% если false и result.loading %}
{% еще %}
{% if result.suggestions или result.collections или result.pages %}
{% if result.suggestions %}
{{keywords_suggestions_title | побег}}
- {% для предложения в result.suggestions %}
- {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}
{% конец%}
{% if result.collections %}
{{translation. search.collections | по умолчанию: «Коллекции»}}
- {% для коллекции в result.collections %}
- {{collection.title | побег}}
{% конец для%}
{% endif%}
{% endif%}
{% if result.products %}
{{products_suggestions_title}}
{% if result.term и result.isEmpty == false %}
{% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %}
{% endif%}
{% if product_list_layout == ‘карусель’ %}
{% для продукта в result.products %}
{% если product.
