Что такое резистор, классификация резисторов и их обозначения на схемах

Резистор (англ. resistor от лат. resisto — сопротивляюсь) —один из самых распространенных радиоэлементов. Даже в простом транзисторном приемнике число резисторов достигает нескольких десятков, а в современном теле-иизоре их не менее двух-трех сотен.

Резисторы используют в качестве нагрузочных и токоограничительных элементов, делителей напряжения, добавочных сопротивлений и шунтов в измерительных цепях и т. д.

Основным параметром резистора является сопротивление, характеризующее его способность препятствовать протеканию электрического тока. Сопротивление измеряется в омах, килоомах (тысяча Ом) и мегаомах (1 000000 Ом).

Постоянные резисторы

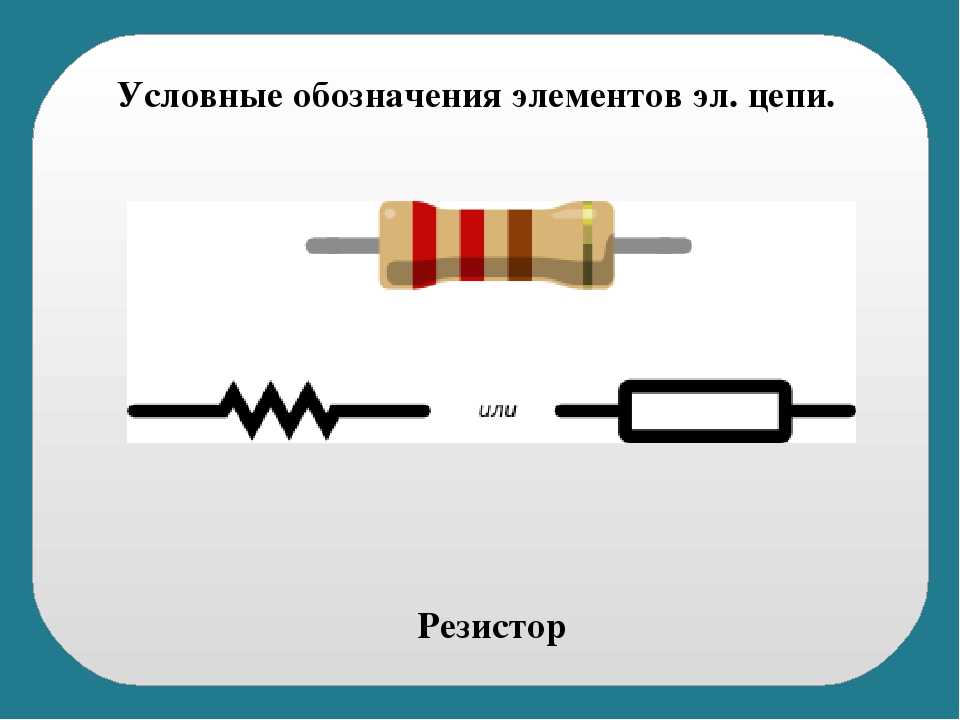

Вначале резисторы изображали на схемах в виде ломаной линии — меандра (рис. 1,а, б), которая обозначала высокоомный прокол, намотанный на изоляционный каркас. По мере усложнения радиоприборов число резисторов в них увеличивалось, и, чтобы облегчить начертание, их с шли изображать на схемах в виде зубчатой линии (рис. 1,в).

На смену этому символу пришел символ в виде прямоугольника (рис. 1,г), который стали применять для обозначения любого резистора, независимо от его конструкции и особенностей.

Рис. 1. Постойнные резисторы и их обозначение.

Постоянные резисторы могут иметь один или несколько отводов от резистивного элемента. На условном обозначении такого резиетора дополнительные выводы изображают в том же порядке, как это имеет место в самом резисторе (рис. 2). При большом числе отводов длину символа допускается увеличивать.

   Рис. 2. Постоянные резисторы с отводами — обозначение.

Сопротивление постоянного резистора, как говорит само название, изменить невозможно. Поэтому, если в цепи требуется установить определенный ток или напряжение, то для этого приходится подбирать отдельные элементы цепи, которыми часто являются резисторы. Возле символов этих элементов на схемах ставят звездочку * — знак, говорящий о необходимости их подбора при настройке или регулировке.

Обозначение сопротивления резисторов

Нимннальную мощность рассеяния резистора (от 0,05 до 5 Вт) обозначают специальными знаками, помещаемыми внутри символа (рис. 3). Заметим, мм ни таки не должны касаться контура условного обозначения резистора.

Рис. 3. Обозначение мощности резисторов.

На принципиальной схеме номинальное сопротивление резистора указывают рядом с условным обозначением (рис. 4). Согласно ГОСТ 2.702—7S сопротивлении от 0 до 999 Ом указывают числом без единицы измерения (2,2; 33, 120…), от 1 до 999 кОм — числом с бумвой к (47 к, 220 к, 910к и т. д.),свыше 1 мегаома — числом с буквой М (1 М, 3,6М и т. д.).

   Рис. 4. Обозначение сопротивления для резисторов на схемах.

На резисторах отечественного производства номинальное сопротивление, допускаемое отклонение от него, а если позволяют размеры, и номинальную мощность рассеяния указывают в виде полного или сокращенного (кодированного) обозначения.

Согласно ГОСТ 11076—69 единицы сопротивления в кодированной системе обозначают буквами Е (ом), К (килоом) и М (мегаом). Так, резисторы сопротивлением 47 Ом маркируют 47Е, 75 Ом —75Е, 12 кОм — 12К, 82 кОм —82К и т. д.

Сопротивления от 100 до 1000 Ом и от 100 до 1000 кОм выражают в долях килоома и мегаома соответственно, причем на месте нуля и запятой ставят соответствующую единицу измерения:

• 180 Ом = 0,18 кОм = К18;
• 910 Ом = 0,91 кОм = К91;
• 150 к0м = 0,15 МОм = М15;
• 680 к0м = 0,68 МОм = М68 и т. д.

Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой: 2,2 Ом — 2Е2; 5,1 кОм —5К1; 3,3 МОм — ЗМЗ и т. д.

Кодированные буквенные обозначения установлены и для допускаемых отклонений сопротивления от номинального. Допускаемому отклонению ±1% -соответствует буква Р, ±2%—Л, ±5%—И, ±10% —С, ±20%—В. Таким образом, надпись на корпусе резистора К75И обозначает номинальное сопротивление 750 Ом с допускаемым отклонением ±5%; надпись МЗЗВ — 330 кОм ±20% и т. д.

Переменные резисторы

Переменные резисторы, как правило, имеют минимум три вывода: от концов токопроводящего элемента и от щеточного контакта, который может перемещаться по нему. С целью уменьшения размеров и упрощения конструкции токопроводящий элемент обычно выполняют в виде незамкнутого кольца, а щеточный контакт закрепляют на валике, ось которого проходит через его центр.

Таким образом, при вращении валика контакт перемещается по поверхности токопроводящего элемента, в результате сопротивление между ним и крайними выводами изменяется.

В непроволочных переменных резисторах обладающий сопротивлением то-копроводящий слой нанесен на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или впрессован в дугообразную канавку керамического основания (резисторы СПО).

В проволочных резисторах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе. Для надежного соединения между обмоткой и подвижным контактом провод зачищают на глубину до четверти его диаметра, а в некоторых случаях и полируют.

Существуют две схемы включения переменных резисторов в электрическую цепь. В одном случае их используют для регулирования тока в цепи, и тогда регулируемый резистор называют реостатом, в другом — для регулирования напряжения, тогда его называют потенциометром. Показанное на рис. 5 условное графическое обозначение используют, когда необходимо изобразить реостат в общем виде.

Для регулирования тока в цепи переменный резистор можно включить диумя выводами: от щеточного контакта и одного из концов токопроводящего элемента (рис. 6,а). Однако такое включение не всегда допустимо.

Рис. 5. Реостаты и переменные резисторы — условное обозначение.

Если, например, в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, электрическая цепь ока-1 жется разомкнутой, а это может явиться причиной повреждения при

бора. Чтобы исключить такую возможность, второй вывод токопроводящего элемента соединяют с выводом щеточного контакта (рис. 6,б). В этом случае даже при нарушении соединения электрическая цепь не будет разомкнута.

Общее обозначение потенциометра (рис. 6,в) отличается от символа реостата без разрыва цепи только отсутствием соединения выводов между собой.

Рис. 6. Обозначение потенциометра на принципиальных схемах.

К переменным резисторам, применяемым в радиоэлектронной аппаратуре, часто предъявляются требования по характеру изменения сопротивления при повороте их оси.

Так, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между выводом щеточного контакта и правым (если смотреть со стороны этого контакта) выводом токопроводящего элемента изменялось по показательному (обратному логарифмическому) закону.

Только в этом случае наше ухо воспринимает равномерное увеличение громкости при малых и больших уровнях сигнала. В измерительных генераторах сигналов звуковой частоты, где в качестве частотозадающих элементов часто используют переменные резисторы, также желательно, чтобы их сопротивление изменялось по логарифмическому или показательному закону.

Если это условие не выполнить, шкала генератора получается неравномерной, что затрудняет точную установку частоты.

Промышленность выпускает непроволочные переменные резисторы, в основном, трех групп:

• А — с линейной,
• Б — с логарифмической,
• В — с обратно-логарифмической зависимостью сопротивления между правым и средним выводами от угла поворота оси ф (рис. 47,а).

Резисторы группы А используют в радиотехнике наиболее широко, поэтому характеристику изменения их сопротивления на схемах обычно не указывают. Если же переменный резистор нелинейный (например, логарифмический) и это необходимо указать на схеме, символ резистора перечеркивают знаком нелинейного регулирования, возле которого (внизу) помещают соответствующую математическую запись закона изменения.

Рис. 7. Переменный резистор с обратно-логарифмической зависимостью сопротивления.

Резисторы групп Б и В конструктивно отличаются от резисторов группы А только токопроводящим элементом: на подковку таких резисторов наносят токопроводящий слой с удельным сопротивлением, меняющимся по ее длине. В проволочных резисторах форму каркаса выбирают такой, чтобы длина витка высокоомного провода менялась по соответствующему закону (рис. 7,6).

Регулируемые резисторы

Регулируемые резисторы — резисторы, сопротивление которых можно изменять в определенных пределах, применяют в качестве регуляторов усиления, громкости, тембра и т. д. Общее обозначение такого резистора состоит из базового символа и знака регулирования, причем независимо от положения символа на схеме стрелку, обозначающую регулирование, проводят в направлении снизу вверх под углом 45 градусов.

Регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Кому из владельцев радиоприемника или магнитофона не приходилось после двух-трех лет эксплуатации слышать шорохи п треоки из громкоговорителя при регулировании громкости.

Причина этого неприятного явления — в нарушении контакта щетки с токопроводящим слоем или износ последнего. Поэтому, если основным требованием к переменному резистору является повышенная надежность, применяют резисторы со ступенчатым регулированием.

Такой резистор может быть выполнен на базе переключателя на несколько положений, к контактам которого подключены ре-, зисторы постоянного сопротивления. На схемах эти подробности не показывают, ограничиваясь изображением символа регулируемого резистора со знаком ступенчатого регулирования, а если необходимо, указывают и число ступеней (рис. 8).

Рис. 8. Изображение символа регулируемого резистора со знаком ступенчатого регулирования.

Некоторые переменные резисторы изготовляют с одним, двумя и даже с тремя отводами. Такие резисторы применяют, например, в тонкомпенсиро-ванных регуляторах громкости, используемых в высококачественной звуковоспроизводящей аппаратуре. Отводы изображают в виде линий, отходящих от длинной стороны основного символа (рис. 9).

Рис. 9. Обозначение переменного резистора с отводами.

Для регулирования громкости, тембра, уровня записи в стереофонической аппаратуре, частоты в измерительных генераторах сигналов и т. д. применяют сдвоенные переменные резисторы, сопротивления которых изменяются одновременно при повороте общей оси (или перемещении движка). На схемах символы входящих в них резисторов стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 10,а).

   Рис. 10. Внешний вид и обозначение блоков с переменными резисторами.

Если же сделать этого не удается, т. е. символы резисторов оказываются на большом удалении один от другого, механическую связь изображают отрезками штриховой линии (рис. 10,6). Принадлежность резисторов к одному сдвоенному блоку показывают в этом случае и в позиционном обозначении (R1.1—первый — по схеме — резистор сдвоенного переменного резистора R1, R1.2 — второй).

Встречаются и такие сдвоенные переменные резисторы, в которых каждым резистором можно управлять отдельно (ось одного проходит внутри трубчатой оси другого). Механической связи, обеспечивающей одновременное изменение сопротивлений обоих резисторов, в этом случае нет, поэтому и на схемах ее не показывают (принадлежность к сдвоенному резистору указывают только в позиционном обозначении).

В бытовой радиоаппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с обозначением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны прямоугольника, при перемещении к которой узел щеточного контакта (движок) воздействует на выключатель (рис. 11,а).

Рис. 11. Обозначение переменного резистора совмещенного с переключателем.

При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае, если символы резистора и выключателя удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 11,6).

Подстроечные резисторы

Подстроечные резисторы — разновидность переменных. Узел щеточного контакта таких резисторов приспособлен для управления отверткой. Условное обозначение подстроечного резистора (рис. 12) наглядно отражает его назначение: это, по сути, постоянный резистор с отводом, положение которого можно изменять.

Рис. 12. Внешний вид и обозначение подстроечных резисторов.

Общее обозначение подстроечного резистора отличается тем, что вместо знака регулирования использован знак подстроечного регулирования.

Нелинейные резисторы

В радиотехнике, электронике и автоматике находят применение нелинейные саморегулирующиеся резисторы, изменяющие свое сопротивление поя действием внешних электричеоких или неэлектрических факторов: угольные столбы, варисторы, терморезисторы и tj д.

Угольный столб, представляющий собой пакет угольных шайб, изменяет свое сопротивление под действием механического усилия.

Рис. 13. Вид и обозначение нелинейных саморегулирующихся резисторов.

Для сжатия шайб обычно используют электромагнит. Изменяя напряжение на его обмйтке, можно в больших пределах изменять степень сжатия шайб и, следовательно, сопротивление угольного столба.

Используют такие резисторы в стабилизаторах и регуляторах напряжения. Условное обозначение угольного столба состоит из ба-зовцго символа резистора и знака нелинейного саморегулирования с буквой Р, которая символизирует механическое усилие — давление (рис. 13,а).

Терморезисторы, как говорит само название, характеризуются тем, что их сопротивление изменяется под действием температуры. Токопроводящие элементы этих резисторов изготовляют из полупроводниковых материалов.

Сопротивление терморезистора прямого подогрева изменяется за счет выделяющейся в нем мощности или при изменении температуры окружающей среды, а терморезистора косвенного подогрева — под действием тепла, выделяемого специальным подогревателем.

Зависимость сопротивления терморезисторов от температуры имеет нелинейный характер, поэтому на схемах их изображают в виде нелинейного резистора со знаком температуры —1° (рис. 13,6, в).

Знак температурного коэффициента сопротивления (положительный, если с увеличением температуры сопротивление терморезистора возрастает, и отрицательный, если оно уменьшается) указывают только в том случае, если он отрицательный (рис. 13,в).

В условное обозначение терморезистора косвенного подогрева кроме знака нелинейного регулирования входит символ подогревателя, напоминающий перевернутую латинскую букву U (рис. 13,г).

Нелинейные полупроводниковые резисторы, известные под названием варисторов, изменяют свое сопротивление при изменении приложенного к ним напряжения.

Существуют варисторы, у которых увеличение напряжения всего в 2—3 раза сопровождается уменьшением сопротивления в несколько десятков раз. На схемах их обозначают в виде нелинейного саморегулирующегося резистора с латинской буквой U (напряжение) у излома знака саморегулирования (рис. 13,3).

В системах автоматики широко используют фоторезисторы — полупроводниковые резисторы, изменяющие свое сопротивление под действием света. Условное графическое обозначение такого резистора состоит из базового символа, помещенного в круг (символ корпуса полупроводникового прибора), и знака фотоэлектрического эффекта — двух наклонных параллельных стрелок.

Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.

Как обозначается резистор по госту



ГОСТ 2.728-74 ЕСКД. Обозначения условные графические в схемах.

Резисторы, конденсаторы

Категории: Госты

1. Резистор постоянный

Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:

2. Резистор постоянный с дополнительными отводами:

а) синим симметричным

б) одним несимметричным

Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами

3. Шунт измерительный

Примечание. Линии, изображенные та продолжения коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь

4. Резистор переменный

1. Стрелка обозначает подвижный контакт

2. Неиспользуемый вывод допускается не изображать

3. Для переменного резистора в реостатном включении допускается попользовать следующие обозначения:

а) общее обозначение

б) с нелинейным регулированием

5. Резистор переменный с дополнительными отводами

6. Резистор переменный с несколькими подвижными контактами, например, с двумя:

а) механически не связанными

б) механически связанными

7. Резистор переменный сдвоенный

Примечание к пп. 4-7.

Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.71-74; например, резистор переменный:

а) с плавным регулированием

б) со ступенчатым регулированием

Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием

в) с логарифмической характеристикой регулирования

г) с обратно логарифмической (экспоненциальной) характеристикой регулирования

д) регулируемый с помощью электродвигателя

8. Резистор переменный с замыкающим контактом, изображенный:

1. Точка указывает положение подвижного контакта резистора, в котором происходят срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.

2. При разнесенном способе замыкающий контакт следует изображать

3. Точку в обозначениях допускается не зачернять

9. Резистор подстроечный

1. Неиспользуемый вывод допускается не изображать

2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение

10. Резистор переменный с подстройкой

Примечание. Приведенному обозначению соответствует следующая эквивалентная схема:

12. Элемент нагревательный

а) прямого подогрева с положительным температурным коэффициентом

с отрицательным температурным коэффициентом

б) косвенного подогрева

(Измененная редакция, Изм. № 1, 2).

3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл. 2.

1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)

Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости

2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя

1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра

2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов

3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:

Примечание. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками

4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:

Примечание к пп. 3 и 4. При разнесенном изображении применяют следующие условности:

а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;

б) линии механической связи между обозначениями подвижных контактов не изображают;

в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками

Примечание. Обозначения, установленные в табл. 2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное пополнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).

4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл. 3.

1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами

Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функция. например, синусный потенциометр

2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:

а) механически не связанными

б) механически связанными

3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком

Примечание. На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует

4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком

1. На короткозамкнутом участке потенциометра сопротивление равно нулю.

2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять

3. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:

1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образам, что все обмотки находятся на общем каркасе, а подвижный контакт электрически -контактирует одновременно со всеми обмотками.

2. При разнесенном изображении действуют условности, установленные в примечании к п.п. 3 и 4 табл. 2

Примечание. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.

5. Обозначения конденсаторов приведены в табл. 4.

1. Конденсатор постоянной емкости

Примечание. Для указания поляризованного конденсатора используют обозначение

1а. Конденсатор постоянной емкости с обозначенным внешним электродом

Источник

ГОСТ 2.

728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В СХЕМАХ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
РЕЗИСТОРЫ , КОНДЕНСАТОРЫ

Unified system for design documentation.
Graphical symbols in diagrams.
Resistors, capacitors

ГОСТ
2.728-74*
(CT СЭВ 863-78 и
СТ СЭВ 864-78)

Взамен
ГОСТ 2.728-68,
ГОСТ 2.729-68
в части п. 12 и
ГОСТ 2.747-68
в части подпунктов 24, 25 таблицы

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 марта 1974 г. № 692 срок введения установлен

1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.

2. Обозначения резисторов общего применения приведены в табл. 1.

1. Резистор постоянный

Примечание . Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:

2. Резистор постоянный с дополнительными отводами:

а) синим симметричным

б) одним несимметричным

Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами

3. Шунт измерительный

Примечание. Линии, изображенные та продолжения коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь

4. Резистор переменный

1. Стрелка обозначает подвижный контакт

2. Неиспользуемый вывод допускается не изображать

3. Для переменного резистора в реостатном включении допускается попользовать следующие обозначения:

а) общее обозначение

б) с нелинейным регулированием

5. Резистор переменный с дополнительными отводами

6. Резистор переменный с несколькими подвижными контактами, например, с двумя:

а) механически не связанными

б) механически связанными

7. Резистор переменный сдвоенный

Примечание к пп. 4-7.

Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.71-74; например, резистор переменный:

а) с плавным регулированием

б) со ступенчатым регулированием

Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием

в) с логарифмической характеристикой регулирования

г) с обратно логарифмической (экспоненциальной) характеристикой регулирования

д) регулируемый с помощью электродвигателя

8. Резистор переменный с замыкающим контактом, изображенный:

1. Точка указывает положение подвижного контакта резистора, в котором происходят срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.

2. При разнесенном способе замыкающий контакт следует изображать

3. Точку в обозначениях допускается не зачернять

9. Резистор подстроечный

1. Неиспользуемый вывод допускается не изображать

2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение

10. Резистор переменный с подстройкой

Примечание . Приведенному обозначению соответствует следующая эквивалентная схема:

12. Элемент нагревательный

а) прямого подогрева с положительным температурным коэффициентом

с отрицательным температурным коэффициентом

б) косвенного подогрева

(Измененная редакция, Изм. № 1, 2).

3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл. 2.

1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)

Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости

2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя

1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра

2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов

3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:

Примечание . Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками

4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:

Примечание к пп. 3 и 4. При разнесенном изображении применяют следующие условности:

а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;

б) линии механической связи между обозначениями подвижных контактов не изображают;

в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками

Примечание . Обозначения, установленные в табл. 2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное пополнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).

4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл. 3.

1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами

Примечание . Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функция. например, синусный потенциометр

2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:

а) механически не связанными

б) механически связанными

3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком

Примечание . На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует

4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком

1. На короткозамкнутом участке потенциометра сопротивление равно нулю.

2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять

3. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:

1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образам, что все обмотки находятся на общем каркасе, а подвижный контакт электрически -контактирует одновременно со всеми обмотками.

2. При разнесенном изображении действуют условности, установленные в примечании к п.п. 3 и 4 табл. 2

Примечание . Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.

5. Обозначения конденсаторов приведены в табл. 4.

1. Конденсатор постоянной емкости

Примечание . Для указания поляризованного конденсатора используют обозначение

1а. Конденсатор постоянной емкости с обозначенным внешним электродом

2. Конденсатор электролитический:

Примечание . Знак «+» допускается опускать, если это не приведет к неправильному чтению схемы

3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:

4. Конденсатор проходной

Примечание . Дуга обозначает наружную обкладку конденсатора (корпус)

Допускается использовать обозначение

5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора

6. Конденсатор с последовательным собственным резистором

7. Конденсатор в экранирующем корпусе:

а) с одной обкладкой, соединенной с корпусом

б) с выводом от корпуса

8. Конденсатор переменной емкости

9. Конденсатор переменной емкости многосекционный, например, трехсекционный

10. Конденсатор подстроечный

11. Конденсатор дифференциальный

11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода С=С)

Примечание к пп. 8 — 11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например

13. Фазовращатель емкостный

14. Конденсатор широкополосный

16. Конденсатор помехоподавляющий

(Измененная редакция, Изм. № 1).

6. Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации, приведены и табл. 5.

1. Резистор постоянный, изображенный:

а) в горизонтальной цепи

б) в вертикальной цепи

2. Конденсатор постоянной емкости, изображенный:

а) в горизонтальной цепи

б) в вертикальной цели

3. Конденсатор электролитический поляризованный изображенный:

а) в горизонтальной цепи

б) в вертикальной цепи

Примечание . Линии электрической связи — по ГОСТ 2.721.-74.

(Измененная редакция, Изм. № 2).

7. Размеры условных графических обозначений приведены и табл. 6.

Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.

1. Резистор постоянный

2. Резистор постоянный с дополнительными отводами:

3. Резистор переменный

4. Резистор переменный с двумя подвижными контактами

5. Резистор подстроечный

6. Потенциометр функциональный

7. Потенциометр функциональный кольцевой замкнутый:

б) многообмоточный, например, двухобмоточный

8. Потенциометр функциональный кольцевой замкнутый с изолированным участком

Источник

Типы, Использование, Детали » Электроника Примечания

Резисторы являются одним из наиболее широко используемых компонентов в электронных схемах. Существует множество различных типов резисторов, имеющих разные свойства и используемых по-разному в разных схемах.

Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E

Резисторы всех типов широко используются в производстве электронного оборудования. На самом деле резистор, вероятно, является наиболее распространенным типом электронного компонента, используемого в электрических и электронных схемах.

Существует большое количество различных типов резисторов, которые можно купить и использовать. Свойства этих различных резисторов различаются, и это помогает выбрать правильный тип резистора для любой конкретной конструкции, чтобы обеспечить получение наилучших характеристик.

Выбор резисторов с фиксированными выводами или различных типов

Хотя многие резисторы будут работать в различных приложениях, в некоторых случаях может быть важен тип резистора. Соответственно, необходимо знать о различных типах резисторов и о том, в каких приложениях можно использовать каждый тип резистора.

Что такое резистор?

Резисторы

используются практически во всех электронных схемах и во многих электрических. Резисторы, как следует из их названия, сопротивляются потоку электричества, и эта функция является ключевой для работы большинства цепей.

Примечание по сопротивлению:

Сопротивление является одним из ключевых факторов, используемых в электрических и электронных цепях. Сопротивление — это свойство материалов сопротивляться потоку электричества, и оно регулируется законом Ома.

Подробнее о Сопротивление.

Для резисторов используются два символа главной цепи. Самый старый из них до сих пор широко используется в Северной Америке и состоит из зубчатой ​​линии, обозначающей провод, используемый в резисторе.

Другим символом цепи резистора является небольшой прямоугольник, который часто называют международным символом резистора и более широко используется в Европе и Азии.

Символы цепи резистора

Единицей или сопротивлением является Ом, который обозначается греческой буквой Омега: Ом и номиналы резисторов могут быть указаны в омах — Ом, тысячах Ом или килоомах — кОм и миллионах Ом, мегом, МОм.

При написании на схемах такие значения, как 10k, могут означать 10 кОм или 10 кОм. Знак омега часто опускается, а десятичная точка заменяется множителем: например. 1R5 будет 1,5 Ом, 100R — 100 Ом, 4k7 — 4,7 кОм, 2M2 — 2,2 МОм и так далее.

Существует множество различных типов резисторов. Некоторые из них предназначены для специальных применений, таких как использование в качестве переменных резисторов, а другие используются для ограничения перенапряжения, в то время как другие обеспечивают переменное сопротивление в зависимости от температуры. Все эти характеристики можно использовать.

Однако для постоянных резисторов необходимо учитывать другие характеристики.

Несмотря на то, что фактическое сопротивление компонента имеет первостепенное значение, необходимо учитывать и другие характеристики. Рассеиваемая мощность, шум, индуктивность, термическая стабильность и ряд других характеристик могут влиять на работу схемы, в которой используется резистор.

Различные материалы и различные конструкции резистора могут иметь большое значение. Соответственно, при выборе резистора, который будет использоваться, эти характеристики также должны быть приняты во внимание.

Основное различие типов резисторов

Первые основные категории, к которым могут быть отнесены различные типы резисторов, — это фиксированные или переменные резисторы. Эти разные типы резисторов используются для разных приложений:

Типы постоянных резисторов

Существует несколько различных типов постоянных резисторов:

• Углеродный состав:   Резистор из углеродного состава — это тип резистора, который когда-то был очень распространенным — это был основной тип резистора, но сейчас он редко используется, поскольку новые формы резисторов обеспечивают лучшую производительность, они меньше по размеру и также дешевле. Резисторы из углеродного состава

  изготавливаются путем смешивания углеродных гранул со связующим, из которого затем делают небольшой стержень. Этот тип резистора был большим по сегодняшним меркам и имел большой отрицательный температурный коэффициент.
  Резисторы также пострадали от больших и беспорядочных необратимых изменений сопротивления в результате нагрева или старения. В дополнение к этому гранулированная природа углерода и связующего приводит к высокому уровню шума, создаваемого при протекании тока.

  Подробнее о . . . . Резисторы углеродного состава.

• Углеродная пленка:   Этот тип резистора был представлен на заре транзисторной технологии, когда уровни мощности, как правило, были ниже.
  Резистор из углеродной пленки
  Углеродный пленочный резистор формируется путем «крекинга» углеводорода на керамический формирователь. Сопротивление полученной осажденной пленки устанавливали путем вырезания спирали в пленке. Это сделало эти резисторы очень индуктивными и малопригодными для многих радиочастотных приложений. Они показали температурный коэффициент от -100 до -900 частей на миллион на градус Цельсия. Углеродная пленка защищена либо конформным эпоксидным покрытием, либо керамической трубкой.

  Подробнее о . . . . Углеродные пленочные резисторы.

• Металлооксидно-пленочный резистор:   Этот тип резистора в настоящее время является наиболее широко используемой формой резистора. Вместо углеродной пленки в этом типе резистора используется пленка оксида металла, нанесенная на керамический стержень. Как и в случае с углеродной пленкой, сопротивление можно регулировать, вырезая в пленке спиральную канавку. Пленка снова защищена конформным эпоксидным покрытием. Этот тип резистора имеет температурный коэффициент около + или — 15 частей на миллион на ° Цельсия, что дает ему гораздо более высокие характеристики по сравнению с любым резистором на основе углерода. Кроме того, этот тип резистора может поставляться с гораздо меньшим допуском, 5 % или даже 2 % в стандартной комплектации, а также доступны версии с 1 %. Они также демонстрируют гораздо более низкий уровень шума, чем угольные резисторы, однако в основном они были заменены металлопленочными резисторами.

  Подробнее о . . . . Металлооксидные пленочные резисторы.

• Металлопленочный резистор: Металлопленочный резистор очень похож на металлооксидный пленочный резистор. Визуально это очень похоже, и производительность также сопоставима. Вместо использования пленки оксида металла в этом типе резистора используется металлическая пленка, как следует из названия. Можно использовать такие металлы, как никелевый сплав.
  Освинцованный металлопленочный резистор
  Металлопленочный резистор — это тип, который наиболее широко используется, когда необходим резистор с выводами.

  Подробнее о . . . . Металлопленочные резисторы.

• Резистор с проволочной обмоткой:   Этот тип резистора обычно предназначен для приложений с высокой мощностью. Эти резисторы изготавливаются путем намотки проволоки с сопротивлением выше нормального (резистивная проволока) на каркас.

  Более дорогие разновидности наматываются на керамический каркас и могут быть покрыты стекловидной или силиконовой эмалью. Этот тип резистора подходит для больших мощностей и демонстрирует высокий уровень надежности при больших мощностях наряду со сравнительно низким уровнем температурного коэффициента, хотя это будет зависеть от ряда факторов, включая форму, используемый провод и т. д. Поскольку резисторы с проволочной обмоткой часто предназначены для приложений с высокой мощностью, некоторые разновидности спроектированы так, чтобы их можно было установить на радиатор, чтобы гарантировать, что мощность рассеивается на металлические конструкции, чтобы ее можно было унести.

  Ввиду их намоточной природы они не подходят для работы выше низких частот, хотя, наматывая части резистивного провода в разных направлениях, можно несколько уменьшить индуктивность.

  Подробнее о . . . . Резисторы с проволочной обмоткой.

• Резисторы для поверхностного монтажа:   Технология поверхностного монтажа, SMT в настоящее время является основным форматом, используемым для электронных компонентов. Их проще использовать в автоматизированном производстве, и они способны обеспечить очень высокий уровень производительности. В резисторах SMT используются технологии, аналогичные другим формам, но в формате поверхностного монтажа.

  Подробнее о . . . . Резисторы для поверхностного монтажа.

Другие типы резисторов

Хотя большинство резисторов являются стандартными постоянными резисторами или переменными резисторами, существует ряд других типов резисторов, которые используются в некоторых более нишевых или специализированных приложениях.

• Светозависимый резистор/фоторезистор:   Светозависимые резисторы или фоторезисторы изменяют свое сопротивление в зависимости от уровня освещенности. Они используются в ряде сенсорных приложений и во многих случаях обеспечивают очень экономичное решение.

  Типовой освинцованный светочувствительный резистор
  Светозависимые резисторы реагируют на изменения освещенности с задержкой, но они дешевы и просты в использовании.

  Подробнее о . . . . Светозависимые резисторы, LDR.

• Термистор:   Как следует из названия, термисторы представляют собой термочувствительные резисторы. Сопротивление термистора зависит от температуры. Некоторые имеют отрицательный температурный коэффициент, термисторы NTC, в то время как другие имеют положительный температурный коэффициент, термисторы PTC.

  Подробнее о . . . . Термисторы.

• Варистор:   Доступны различные формы варисторов. По сути, эти электронные компоненты изменяют свое сопротивление в зависимости от приложенного напряжения, и в результате они находят применение для защиты от скачков и перенапряжений. Часто их можно увидеть описанными как Movistors, что является сокращением слов M etal O xide V ar istor .

  Выбор варисторов с выводами
  Варисторы — это устройства, которые широко используются в сетевых удлинителях с защитой от перенапряжения или переходных процессов и используются для защиты компьютеров. Следует помнить, что каждый раз, когда варистор получает всплеск, его свойства немного меняются.

  Подробнее о . . . . Варисторы.

Хотя резисторы можно рассматривать как простые в использовании электронные компоненты, существует ряд параметров, которые необходимо учитывать при выборе правильного типа резистора. Важны не только сопротивление, но и другие параметры. Выдерживаемое напряжение, рассеиваемая мощность и фактический тип самого резистора влияют на производительность. Имея множество доступных типов резисторов, необходимо выбрать правильный тип для каждого конкретного приложения. Таким образом, можно гарантировать наилучшую производительность.

Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки

    Вернуться в меню «Компоненты». . .

Что такое резистор

Что такое резистор и расчеты резисторов.

• Что такое резистор
• Закон Ома
• Резисторы параллельно
• Резисторы серии
• Размеры и материал влияет на
• Изображение резистора
• Символы резисторов
• Цветовой код резистора
• Тип резистора

Что такое резистор

Резистор — это электрический компонент, уменьшающий электрический ток.

Способность резистора уменьшать ток называется сопротивлением и измеряется в омах (обозначение: Ω).

Если проводить аналогию с потоком воды по трубам, резистор представляет собой тонкую трубку, уменьшающую поток воды.

Закон Ома

Ток резистора I в амперах (А) равен напряжению резистора В в вольтах (В)

деленному на сопротивление R в омах (Ом):

9

9

9

9

9

Потребляемая мощность резистора P в ваттах (Вт) равна току резистора I в амперах (А)

умножить на напряжение резистора В в вольтах (В):

P = I × В



Величина потребляемой мощности резистора в квадрате 8 равна 9002 of the resistor’s current I in amps (A)

times the resistor’s resistance R in ohms (Ω):

P = I ² × R



The resistor’s power потребление P в ваттах (Вт) равно квадрату напряжения резистора В в вольтах (В)

деленному на сопротивление резистора R в омах (Ом):

P = В ² / R

Резисторы, включенные параллельно

Суммарное эквивалентное сопротивление резисторов, включенных параллельно R _Итого определяется по формуле:

Таким образом, при параллельном подключении резисторов общее сопротивление уменьшается.

Резисторы последовательно

Суммарное эквивалентное сопротивление резисторов последовательно R _всего
это сумма
of the resistance values:

R _total = R ₁ + R ₂ + R ₃ +…

So when you add resistors in series, общее сопротивление увеличивается.

Влияние размеров и материалов

Сопротивление резистора R в омах (Ом) равно удельному сопротивлению р
в ом-метрах (Ом∙м) умножить на длину резистора l в метрах (м), деленную на площадь поперечного сечения резистора символы

	Резистор (IEEE)	Резистор уменьшает ток.
	Резистор (МЭК)
	Потенциометр (IEEE)	Регулируемый резистор — имеет 3 вывода.
	Потенциометр (МЭК)
	Переменный резистор/реостат (IEEE)	Регулируемый резистор — имеет 2 вывода.
	Переменный резистор/реостат (IEC)
	Подстроечный резистор	Предварительный резистор
	Термистор	Терморезистор — изменение сопротивления при изменении температуры
	Фоторезистор / светочувствительный резистор (LDR)	Изменяет сопротивление в зависимости от света

Цветовой код резистора

Сопротивление резистора и его допуск отмечены на резисторе полосами цветового кода, обозначающими значение сопротивления.

Существует 3 типа цветовых кодов:

• 4 полосы: цифра, цифра, множитель, допуск.
• 5 полос: цифра, цифра, цифра, множитель, допуск.
• 6 полос: цифра, цифра, цифра, множитель, допуск, температурный коэффициент.

Расчет сопротивления 4 полос резистора

R = (10 × цифр ₁ + Дигрита ₂ ) × Multiplier 1 2 ) × Multiplier ₂ ) × Multiplier 1 2 ) × Multiplier 909733333332) × Multiper 909733333332) × Multipier 9097333333332) × 70028 1). = (100× цифра ₁ + 10× цифра ₂ + цифра ₃ ) × множитель

Типы резисторов

Резистор силовой

Резисторы

Переменный резистор	Переменный резистор с регулируемым сопротивлением (2 контакта)
Потенциометр	Потенциометр с регулируемым сопротивлением (3 клеммы)
Фоторезистор	Уменьшает сопротивление при воздействии света
Силовой резистор	применяется для цепей большой мощности и имеет большие габариты.
Резистор для поверхностного монтажа (SMT/SMD)	SMT/SMD имеют небольшие габариты. Резисторы монтируются на поверхности печатной платы (PCB), этот метод является быстрым и требует небольшой площади платы.
Сеть резисторов	Сеть резисторов — это микросхема, содержащая несколько резисторов с одинаковыми или разными номиналами.
Угольный резистор
Чип-резистор
Металлооксидный резистор
Керамический резистор

Подтягивающий резистор

В цифровых схемах подтягивающий резистор представляет собой обычный резистор, подключенный к источнику высокого напряжения (например, +5 В или +12 В) и устанавливающий входной или выходной уровень устройства на «1».

Подтягивающий резистор устанавливает уровень «1» при отключении входа/выхода. При подключении входа/выхода уровень определяется устройством и перекрывает подтягивающий резистор.

Подтягивающий резистор

В цифровых схемах подтягивающий резистор представляет собой обычный резистор, подключенный к земле (0 В) и устанавливающий входной или выходной уровень устройства на «0».

Подтягивающий резистор устанавливает уровень «0» при отключении входа/выхода.
