Как на свет установить датчик движения: Как самостоятельно подключить датчик движения

Содержание

Как устанавливать датчик движения на свет?

Удобным устройством является датчик движения. Его устанавливают в подъездах, частных домах или квартирах. Также существуют уличные модели датчиков. Установить любую разновидность подобного оборудования можно самостоятельно. Для этого нужно ознакомиться с советами опытных электриков. Как устанавливать датчик движения, будет рассмотрено далее.

Принцип работы

Прежде чем рассмотреть, как и где установить датчик движения, нужно понять принцип его работы, правила выбора подходящей модели. Раньше представленное оборудование применялось исключительно в охранных системах. Такие датчики реагировали на появление в охраняемой зоне объекта, который перемещается по территории. Они передавали сигнал тревоги на охранный пульт.

Со временем этот же принцип позаимствовали производители осветительного оборудования. Они разработали модели датчиков, которые включали прожектор, освещение на улице или в подъезде, а также сирены, сигнальную аппаратуру или силовое оборудование.

Как правильно установить датчик движения? Чтобы справиться с поставленной задачей, нужно рассмотреть разновидности подобных приборов. Они могут устанавливаться на стену или потолок. Принцип их установки заметно не отличается, но нужно заранее определиться, где будет установлен датчик.

Принцип работы датчика движения простой. У прибора есть контролируемая зона. Как только в этом участке появится движущийся объект, датчик приводится в рабочее состояние. Контакт замыкается, в цепь включается нагрузка. Электрический ток поступает на лампу. Как только движение в зоне действия прекратится, через установленный промежуток времени цепь разомкнется, лампа погаснет. Датчик снова переходит в режим ожидания. Этот простой принцип должен знать мастер, который будет выполнять установку устройства.

Разновидности

Рассматривая, как установить датчик движения на улице или дома, стоит обратить внимание на особенности каждой модели. Представленное оборудование может быть потолочным или настенным. Выбор зависит от особенностей эксплуатации.

Потолочные датчики обладают круговой зоной обнаружения в 360°. Она имеет форму конуса. Угол расхождения лучей составляет 120°. Этот тип оборудования создает многолучевую зону обхвата. При ее пересечении датчик будет фиксировать отклонение. Из-за этого он будет приводиться в рабочее состояние. В зависимости от модели потолочный датчик устанавливают на высоте от пола 2,5-3 м. Охраняемая зона может варьироваться от 10 до 20 м. Потолочные модели чаще всего устанавливают в помещениях с небольшими габаритами. Здесь получается контролировать одновременно все 4 стороны. В таких условиях настенный датчик не может быть эффективным.

Рассматривая, как правильно установить датчик движения включения света, нужно учесть особенности модели. Так, настенные разновидности приборов характеризуются более широкой областью применения. Их можно устанавливать как внутри, так и снаружи здания. Эта разновидность датчиков также создает многолучевой барьер. Но в этом случае угол лучей составляет всего 90°. Высота установки прибора варьируется от 2 до 2,5 м. Охраняемая зона при использовании настенного оборудования составляет 10-15 м.

Способы реагирования на движение

Как установить дома датчики движения? Перед покупкой модели оборудования нужно узнать, по какому принципу происходит реакция на движение в контролируемой зоне. По способу определения появления человека в зоне действия лучей различают активные и пассивные датчики. Выбор нужно делать в соответствии с областью применения оборудования.

Пассивные модели реагируют на тепло, которое излучает человек. Активные модели по своему принципу работы похожи на эхолот или радар. Они посылают в пространство сигнал, а затем анализируют его отражение. Если расстояние от начальной до конечной точки луча изменилось, датчик срабатывает. Стоит учесть, что в продаже представлены также комбинированные модели, в которых предусмотрены оба принципа реакции.

Активные датчики работают в диапазоне высоких радиочастот или ультразвука. Человеческое ухо этот сигнал не улавливает. Ультразвук находится в пределах диапазона 20 000 Гц. Но вот собаки, кошки и некоторые иные виды животных его слышат. Причем питомцы начинают вести себя из-за этого весьма беспокойно. Если в квартире или доме есть животные, установка активного датчика недопустима.

Стоит отметить, что активные разновидности оборудования не «замечают» стен, мебель и т. д. Они могут «увидеть» только перемещающиеся предметы. Если установка такого оборудования проводится неправильно, оно может реагировать даже на раскачивание веток деревьев за окном. Поэтому в этом случае велик риск ложных срабатываний. Нужно правильно выбирать место для установки такого датчика. Модели активного типа стоят дороже, чем пассивные устройства.

Пассивные датчики работают в инфракрасном диапазоне спектра. Если требуется подключить систему управления освещением в квартире, этот вариант будет предпочтительным. Изучив рекомендации, как установить инфракрасный датчик движения, начинающий мастер сможет выполнить монтаж самостоятельно. Допустить ошибку в этом случае будет гораздо сложнее.

Инфракрасные датчики реагируют на тепло, излучаемое человеческим телом. По этой причине представленная разновидность устройств является самой распространенной для монтажа внутри помещений.

Выбор места установки

Существует несколько вариантов подключения датчиков движения. Они могут быть смонтированы в подъезде многоквартирного дома, в подсобном помещении или на улице.

Можно сделать освещение для всей лестничной клетки или только двери собственной квартиры. Выбор варианта зависит от реакции соседей на предложение установить специальное оборудование. Для этого настраивают чувствительность датчика соответствующим образом. Для создания освещения исключительно перед входом в свою квартиру область охвата должна быть минимальной.

Как установить датчик движения для включения освещения лестницы в загородном доме? Можно смонтировать несколько последовательных осветительных приборов, которые будут включаться при помощи представленного оборудования по мере продвижения человека. В самом простом варианте можно установить только 2 датчика. Они будут смонтированы внизу и вверху лестницы.

В подсобном помещении, в гараже или кладовке, прочих помещениях датчик устанавливают напротив входной двери. Он будет срабатывать при открывании створки. Свет в этом случае будет включаться на время. За этот промежуток человек, вошедший внутрь, сможет переключить выключатель в обычный режим.

Некоторые хозяева частных домов интересуются, как установить фонарь с датчиком движения. Это довольно простая методика. Можно смонтировать отдельный датчик для каждого фонаря в саду или вдоль тропинки. Часто подобные системы монтируют над воротами, входом в гараж или дом и т. д.

Чтобы применять датчики для уличного освещения, нужно выбирать модели с анализатором яркости. В этом случае система будет срабатывать только в темное время суток. Также рекомендуется выбирать разновидности на батарейках. В этом случае не потребуется протягивать линии проводов.

Установка инфракрасного датчика

Нужно рассмотреть, как правильно установить датчик движения инфракрасного типа. Сначала следует правильно выбрать место для установки, откуда будет открываться лучший угол обзора как по горизонтали, так и вертикали. Большинство подобных приборов имеют мертвую зону, расположение которой нужно учитывать.

Крепление прибора должно быть надежным. При этом нужно учитывать его правильную ориентацию в пространстве. Также перед установкой следует ознакомиться с инструкцией производителя, изучить схему подключения. Нужно продумать схему электропроводки, подключения лампочки. Если в модели предусмотрена клемма для подключения заземления, его наличие необходимо обеспечить.

Схема подключения

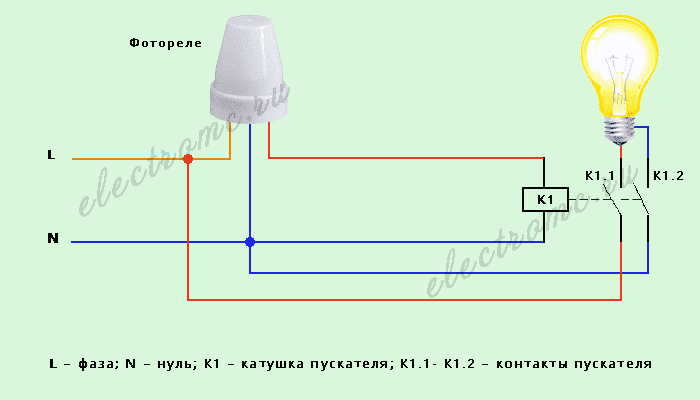

Как установить датчик движения на свет? В ходе монтажа применяется стандартная схема. Она представлена производителем оборудования в инструкции. Внутри датчика есть колодка с клеммами. На нее выведены контакты, промаркированные стандартным образом:

Коричневый или черный (L) – фазный провод.
Красный (A, L’, Ls) – возвратный контакт для ламп.
Синий (N) – нулевой провод.
Желто-зеленый – заземление.

Питание электрической сети подключается при помощи клемм L и N. Осветительные приборы присоединяют к контактам Ls и N. Фазность подключения нужно четко соблюдать.

Особенности монтажа

Следует рассмотреть пошагово, как устанавливать датчик движения. Самым распространенным вариантом является монтаж настенного датчика. Его практически всегда фиксируют в углу помещения. Светильник лучше всего устанавливать над дверью. Опытные электрики советуют проводить отдельную линию для датчика и лампы, связанной с ним. Основное освещение должно включаться как обычно, при помощи выключателя. Это позволит отключить датчик в любой момент, если в нем не будет потребности.

Перед началом монтажа нужно создать чертеж, на котором будут обозначены все элементы системы. Выключатель должен иметь на одну кнопку больше, чем было предусмотрено ранее. Если здесь был установлен однорычажный выключатель, нужно его заменить на устройство с двумя клавишами. Свободный контакт нужно подсоединить к электросети.

Когда оборудование будет подключено в соответствии с существующей схемой, нужно проверить его работоспособность.

Проверка системы

Рассматривая методику, как устанавливать датчик движения, стоит уделить внимание правильности установки системы. Желательно проверить исправность всех элементов оборудования еще до их установки. Для этого их подключают по временной схеме. Это особенно важно для простых моделей, в которых нет органов регулировки.

Если до установки система работала исправно, но после монтажа возникли трудности, значит, мастер выполнил действия неправильно.

Если требуется установить систему с регулировкой порога освещенности, ее также нужно проверить. Таймер устанавливается в минимальное положение. Порог освещенности должен быть установлен на максимум.

В продаже представлены модели, в которых производителем предусмотрено наличие специального светодиодного индикатора. Если сенсор обнаруживает движения, система будет срабатывать. Это говорит о работоспособности прибора.

Также работоспособность системы легко проверить, если в ней установлено электромагнитное реле. Его щелканье говорит об исправности оборудования. Дальше все элементы системы монтируют в соответствии со схемой, предусмотренной производителем. После подключения аппаратуры нужно правильно отрегулировать датчик движения.

Регулировка

Рассмотрев, как устанавливать датчик движения, нужно изучить процедуру его регулировки. Для каждого помещения нужно настроить строго индивидуально. После того как система будет смонтирована, ее нужно настроить. Она должна быть более точной, что соответствует условиям эксплуатации. Нужно определить самое оптимальное значение.

В большинстве датчиков предусмотрено срабатывание таймера в течение некоторого промежутка времени, который можно задать самостоятельно. Это значение варьируется от нескольких секунд до 10 минут.

Светочувствительность также можно отрегулировать, но эта функция доступна не во всех приборах. Это можно сделать, если в системе предусмотрен датчик освещенности. Он реагирует на интенсивность дневного света. Благодаря присутствию такой системы днем на датчик устойчиво перестает подаваться электрический ток. Только с наступлением темноты система входит в режим ожидания.

Установка датчика движения | датчик движения для освещения

Установка датчика движения

Вам надоело, что в в вашем тамбуре постоянно горит освещение?! Или клавишный выключатель находится в очень не удобном месте, для включения света?? Да,.. и не приятно наверное перемещаться в сторону своей квартиры в полном мраке. Вот поэтому и созданы датчики движения для освещения. Обычно установка датчика движения происходит рядом с источником освещения. Установка датчика движения отличается от установки фотореле. Многие не понимают отличия, но у этих двух датчиков совершенно разные задачи и функции.

Главной функцией датчика движения является автоматическое включение или отключение нагрузки. Срабатывает при появлении в зоне чувствительности датчика движущихся объектов. Выдержку и чувствительность можно регулировать на самом датчике движения.

Одна из разновидностей датчика движения

Установка датчика движения происходит в большинстве случаев внутри подъездов многоквартирных домов. В тамбурах или на лестничных клетках. Как правило, датчик движения для включения света устанавливается на потолке либо стене на высоте 2-3 метров от пола. Чтобы не было ложных срабатываний его установочное место очень тщательно выбирается. Такое место выбирается с учетом отсутствия рядом не нужных источников шума и тепла. А это может быть проезжающий транспорт, трубы отопления, деревья.

Лучше всего устанавливать датчик на потолок, потому что на потолке угол обзора составляет полные 360 градусов. При установке на боковую стену обзор срабатывания сокращается чуть ли не в двое. Тут не мало важную роль играет и само расположение светильника. НЕ забываем, что на датчик должна приходить постоянная фаза. Для этого любые сенсорные или кнопочные выключателя с выдержкой времени должны быть заменены на обычные клавишные выключатели. При установки бра, в тамбуре – установка датчика движения для освещения бесплатна!

Устанавливать и подключать датчики движения рекомендуется естественно только квалифицированному электрику!

На фото №1-10 – пример установки датчика движения для освещения в тамбуре. Также производятся работы по замене кнопочного выключателя на клавишный и свисающего патрона на аккуратный светильник(сельхозка). Клавишный выключатель нужен для присутствия постоянной фазы на входе клеммы датчика. Датчик в этом случае устанавливается и подключается рядом со светильником.Регуляторы на датчике выставляем в соответствии со скоростью движения и нахождения человека в зоне чувствительности датчика.

Фото 1 – демонтаж старого кнопочного выключателя в тамбуре

Фото 2 – установка и подключение нового клавишного выключателя для светильника

Фото 3 – типичный минский тамбур

Фото 4 – на упаковке для датчика написаны все необходимые технические параметры

Фото 5 – лицевая сторона датчика движения

Фото 6 – на датчике имеется “TIME” – регулятор выдержки времени во включенном состоянии и “LUX” – регулятор уставки срабатывания в зависимости от уровня освещенности. Они будут настраиваться после установки и подключения самого датчика.

Фото 7 – клеммная колодка расположена на тыльной стороне датчика. Имеет два входа L и N и один выход для L

Фото 8 – такой старый патрон требует замены на светильник

Фото 9 – Устанавливаем новый светильник рядом со старым. Старый пока не трогаем, ведь во время работы нам нужен свет

Фото 10 – установился светильник и затем датчик. Все скрутки прячутся в потолочной нише. Регуляторы на датчике приблизительно отрегулированы. Тщательно проверяем – работает.

Фото 11 – вид снизу на светильник и датчик движения

Как установить внешнее освещение с датчиком движения

Электрооборудование, обслуживание дома и автомобилей, домашняя безопасность, светильник

753
акции

Facebook
Твиттер

Ничто так не удерживает вора, как хорошо освещенное место. Но, по правде говоря, мне нужен был этот свет, чтобы освещать путь при выносе мусора. Нет ничего лучше, чем выйти за дверь с мусором в руках после наступления темноты и понять, что вы забыли включить наружное освещение. Я должен упомянуть, что наш район популярен среди медноголовых. Нужно ли мне сказать больше?

Установка любого светильника — это относительно простой проект своими руками, и установка наружного освещения не является исключением, если у вас уже установлена распределительная коробка или светильник.

Материалы:

Светодиодный прожектор, активируемый движением
Детектор напряжения
Плоскогубцы с иглами
Отвертки (плоские и крестообразные)
Лестница

Дополнительно: Дрель

Требуемая инструкция по технике безопасности:
Отключите питание светильника, с которым вы работаете. Я настоятельно рекомендую включить свет, с которым вы будете работать, затем отключить цепь автоматическим выключателем и убедиться, что свет погас. Также обратите внимание, что если питание осветительного прибора отключено, это не обязательно означает, что другие розетки или источники света в той же области подключены к той же цепи. Всегда проверяйте наличие питания, прежде чем работать над ним.

Если у вас есть существующий светильник, снимите его перед установкой нового светильника. В этом руководстве мы начнем с голой распределительной коробки:

Проверьте черный или горячий провод с помощью тестера напряжения, чтобы убедиться, что питание отключено.

Снимите существующий монтажный кронштейн, если он установлен.

Откройте новый светильник и снимите прилагаемый монтажный кронштейн. Установите монтажный кронштейн, прикрепив его к распределительной коробке с помощью прилагаемых винтов или старых винтов. Провода должны выходить из распределительной коробки.

Поднесите светильник к распределительной коробке. Всегда начинайте с подключения заземляющих проводов. Неизолированный провод от вашего дома должен обвиваться вокруг зеленого винта на монтажном кронштейне, а затем прикрепляться к зеленому проводу. Скрутите два провода вместе по часовой стрелке, а затем накрутите на концы проволочные гайки.

Аккуратно уложите провода заземления в распределительную коробку.

Затем подключите нейтральные провода (белые провода). Снова скрутите два провода вместе по часовой стрелке. Затем накрутите на концы проволочную гайку.

Аккуратно уложите белые провода в распределительную коробку, убедившись, что они отделены от заземляющих проводов.

Наконец, можно присоединить черные или «горячие» провода. Скрутите их вместе и наденьте на концы проволочную гайку.

Вставьте черные провода в распределительную коробку, отодвинув их от нейтральных проводов.

Установите светильник на монтажный кронштейн, совместив отверстия с отверстиями кронштейна. Прикрепите приспособление к распределительной коробке с помощью прилагаемых винтов.

Найдите переключатель на вашем светильнике и переместите его в положение TEST (особенно если это дневное время, потому что ваш светильник может быть оснащен датчиком дневного света, не позволяющим ему включиться).

Снова включите питание и проверьте светильник, чтобы проверить, работает ли он. Сдвиньте переключатель с TEST на одну из обычных настроек.

Возможно, вам придется поиграть с расположением источников света и датчика, чтобы они соответствовали вашим потребностям в освещении.

Теперь вы можете чувствовать себя в большей безопасности, зная, что ваш дом хорошо освещен ночью, а ваш путь освещен, когда вы выносите мусор.

753
акции

Facebook
Твиттер

17 ноября 2014 г. // Бриттани Бейли

https://prettyhandygirl. com/wp-content/uploads/2014/11/installing-exterior-motion-detector-light.jpg
420
630

Бриттани Бейли

https://prettyhandygirl.com/wp-content/uploads/2021/07/PHG-logo-tagline-2020-1030×211-R.jpg

Бриттани Бейли2014-11-17 07:00:002021-07-13 19:26:05Как установить внешнее освещение с датчиком движения

7
ответы

Трекбеки и Пингбеки

Оставить комментарий

Хотите присоединиться к обсуждению?
Не стесняйтесь вносить свой вклад!

Журнал Hiddenwires

Характеристики

20.02.2018

Как они работают, куда ставить и как их устанавливать

Специально для тех, кто боится темноты, датчики движения — подарок небес. Темный переулок, сад или территория автоматически подсвечиваются и помогают ориентироваться на сложных поверхностях, таких как мокрые или обледенелые дороги, а также буквально проливают свет на шумы, которые вы не можете определить. Но детекторы движения пригодятся не только тем, кого легко напугать. Они также вносят большой вклад в общую безопасность при включенном свете. Лучше всего то, что датчики движения для освещения не дороги и их можно легко установить.

Как работают датчики движения?

Чтобы использовать его снаружи, давайте сначала посмотрим, что происходит внутри. Когда вы когда-нибудь внимательно рассматривали датчик движения, вы могли видеть глаза, которые напоминают глаза мухи. Эти глаза на самом деле являются «электронными глазами», которые обнаруживают тепловые волны, также известные как «инфракрасные волны». Эти волны исходят от движущихся объектов и могут быть обнаружены датчиком в поле зрения. В частности, более теплые объекты, такие как живые существа (люди, животные) или автомобили, идеально подходят для включения света. В целях экономии энергии за счет использования дневного света специальный фотоэлемент предотвращает включение света датчиком движения. Движение может быть обнаружено при виде сверху под углом до 240°, в то время как диапазон расстояний регулируется на большинстве датчиков, некоторые из которых простираются на 20 метров.

Регулировка диапазонов — очень полезная фишка, так как датчики движения, размещенные на улице, могут реагировать на деревья на ветру, проезжающую машину или просто соседскую собаку. Чтобы датчики движения не действовали не только вам на нервы, но и всем соседям, просто уменьшите дальность и/или сузьте поле зрения, и свет будет включаться только в нужной области.

Кроме того, уличные датчики движения, специально созданные для наружного применения, часто комплектуются выключателем, позволяющим включать свет вручную. Это особенно удобно, когда вы хотите, чтобы свет был включен всю ночь, даже без движения.

Куда их положить?

Простой ответ: поставьте их там, где вы хотите, чтобы свет включался, когда вы туда доберетесь. Это относится к передним и задним входам, подъездным путям или участкам в вашем саду. Преимущества размещения датчиков движения в зонах доступа к собственности заключаются в том, что не только ваш путь будет освещен, но и заставит несанкционированных злоумышленников отступить, что делает датчик движения лучшим недорогим устройством безопасности.

Идеальное положение — на высоте 2–3 метра над землей, где будет ощущаться наибольшее движение в предварительно настроенном диапазоне через зону чувствительности, а не прямо к извещателю. Излишне говорить, что угол комнаты — худшее место для наиболее эффективного использования датчика движения.

Как установить датчик движения, пошаговая инструкция

Безопасность превыше всего! Поэтому, если у вас нет никакого технического образования, но вы не хотите упустить преимущества и выгоды первого уровня умности вашего дома, вызовите профессионала. Полный список всех сертифицированных установщиков можно найти здесь.

Датчики движения довольно просты в установке, но, как и у каждого человека, у каждой марки есть свои индивидуальные особенности. Поэтому, чтобы полностью понять, с чем вы имеете дело, сначала загляните в руководство. Также перед тем, как купить ту модель, которую вы выбрали, внимательно посмотрите на коробку, чтобы понять, что внутри коробки. И опять же, если вы не уверены, лучше попросите кого-нибудь, кто может помочь вам с установкой, например, сертифицированного партнера KNX.

После того, как вы сделали свой выбор, приступайте к установке:

Проверьте свое оборудование: В обычных случаях вам понадобятся универсальная отвертка, тестер напряжения и инструмент для зачистки проводов/нож
Отключите электричество и убедитесь с помощью тестера напряжения, действительно ли электричество отключено
Установите настенное крепление в стену и подключите крепление . На этом этапе примите во внимание различные провода от нейтрали, горячего и заземления, а также каждый отдельный шаг, который вы можете найти в руководстве датчика 9.0008
Установите приспособление и направьте датчик . При прицеливании подумайте, для какой цели должен служить ваш сенсор и как его использовать наиболее эффективно.
