Полярность блока питания
Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- как не перепутать полярность универсального БП ?
- Информация об адаптерaх питания для устройств NETGEAR
- Как определить плюс и минус при помощи мультиметра
- Как просто определить полярность провода блока питания
- полярность блока питания
- Как определить полярность (+ и -) блока питания при отсутствии маркировки и надписей?
- Универсальный блок питания 120W для ноутбуков и не только
- вопрос по 12v блоку питания. ….
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать самодельные устройства для разделения плюс и минус от блока питания
как не перепутать полярность универсального БП ?
Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.
Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами. Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета.
В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?
Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается. Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп — это плюс, а к которому подключен черный щуп будет соответствовать минусу. В том случае если мультиметр показал значение напряжения со знаком минус — это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный — плюсом.
Если мультиметр, которым производится замер, аналоговый со стрелкой и табло с градациями значений , при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.
К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.
Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь — полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе. Самый простой способ определения полярности, которым можно воспользоваться дома — это использовать картофель.
Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода желательно разного цвета или с любым другим отличительным знаком оголенными концами втыкаются в срез картофеля на расстоянии сантиметра друг от друга. Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно на минут.
По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода. Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.
После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа водород — это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда. Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:.
В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус — к черному. А если кулер не срабатывает — это будет означать что полярность неправильная. Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.
Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора к контакту на рукоятке , а ко второму выводу аккумулятора дотронуться рукой.
Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился — вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден пробит , индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.
Главная Инструменты Эксплуатация мультиметра Как определить плюс и минус при помощи мультиметра Как определить плюс и минус при помощи мультиметра. Предыдущая новость. Оценка статьи:. Как измерить индуктивность мультиметром Как измерить частоту мультиметром Быстрая проверка напряжения в розетке мультиметром Все нюансы измерения напряжения мультиметром.
Информация об адаптерaх питания для устройств NETGEAR
Удолбаться — 3 специалиста-сетевика в течение двух недель. Ни один не прочитал написанных на модеме и на БП характеристик питания Надо 15В 1А переменного тока. Втыкали 9В 1. Посыпаю голову пеплом всех горелых БП и железок Импульсный или трансформаторный? A: Если носить с собой — импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть — трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.
Определение полярности мультиметром; Определение полярности Если необходимо подключить блок питания постоянного напряжения или.
Как определить плюс и минус при помощи мультиметра
Хотелось бы узнать сам чайник в электрике как определить провода на выходе блока питания 12В, надо четко узнать где «плюс» а где «минус». Никакой маркировки на проводах нету Блок питания для автомобильной техники, то есть с В на 12В. Заранее благодарю за советы. А чего за блок-то? Ну не может это быть просто коробка с голыми стенками и отсутствием шильдиков, хотя бы с маркой БП. DMC написал : 2Гарынычъ. Navy65 написал : любым цифровым вольтметром провода у вольтметра как правило «красный» — плюс, «чёрный» — минус если неправильно подсоединишь к блоку питания — на экране покажет «», то есть напругу со знаком минус, а если угадаешь — то просто
Как просто определить полярность провода блока питания
Внимание, мы работаем только с юридическими лицами. Приобрести товар в розницу вы можете у наших партнеров. Отвечают всем требованиям безопасности. Предназначен для питания любых устройств с напряжением 12V и максимальным выходным током mA от источника переменного тока V.
Как определить полярность неизвестного вам источника питания? Но… на нем не обозначено, где плюс, а где минус.
полярность блока питания
Как предупредили пандусы, это не понравилось, и с доски начал подниматься дым. Я почти уверен, что видел дым только от двух предохранителей PTC большие плоские желтые. Однако через USB все равно должно работать. Смотрите этот пост в той же теме:. Регулятор напряжения необходим только в том случае, если вы подаете питание на Arduino через Vin-контакт или с помощью отдельного адаптера питания.
Как определить полярность (+ и -) блока питания при отсутствии маркировки и надписей?
Разрезается сырая картофелина пополам; в неё на некотором расстоянии втыкаются провода и подаётся ток. Берем мультиметр, ставим его в режим измерения напряжения, предел измерения ставим заведомо больший, чем может быть на Вольт, а лучше и на всю Вольт — кто его знает, что там, внутри этого «чёрного ящика», лучше перебдеть и измеряем напряжение на выходе нашего блока питания. Напряжение видим на индикаторе учтите, что измеряем без нагрузки, а под нагрузкой оно может «просесть» , а с полярностью — тоже невелика премудрость: красный щуп мультиметра — плюс. Если он оказался подключенным к плюсовому же выводу блока питания — на индикаторе знака не будет, а если к минусовому подключили — на индикаторе высветится минус перед значением напряжения. Можно мультиметром проверить по напряжению или силе тока, если мультиметр у вас есть. Можно подключить к блоку питания то, что не испортится, если подключить неправильно. Или на свой страх и риск включить его в устройство.
Давайте предположим, что Вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но на нем не.
Универсальный блок питания 120W для ноутбуков и не только
Блок питания сетевой адаптер у ноутбука — это основной канал для прямого питания и подачи электроэнергии на материнскую плату. Он служит для стабилизации и понижения напряжения, для фильтрации помех. Посредством разъема блока питания , ноутбук имеет возможность подключения сетевого адаптера БП ноутбука для зарядки своей батареи.
вопрос по 12v блоку питания…..
ВИДЕО ПО ТЕМЕ: Полярность блока питания
Бывает так, у вас есть источник питания постоянного тока зарядное устройство мобильного телефона, блок питания, на автомобиле два запитаных конца и вы не знаете какой из них плюс какой минус, а узнать надо. Под рукой нет ни прибора чтобы это узнать, ни схемы. И тут нам поможет обычный сырой картофель. Разрезаем картофель пополам, и втыкаем в него рядом с друг другом два запитаных проводка. Тот проводок вокруг которого появится белая пенка это минус , а где вокруг проводка посинеет это плюс. Может она при выключении питания из последних сил отдаст заряд, накопленный в конденсаторах, на искру детонатору.
Блок питания для ноутбука адаптер для ноутбука преобразует сетевое переменное напряжение Вольт 50 Герц в постоянное стабилизированное. Предназначен он для питания электронных приборов и различных устройств от стационарной электрической сети, а также для подзарядки их аккумуляторов.
Правила форума. Форум Другое Флейм полярность блока питания. Показано с 1 по 5 из 5. Тема: полярность блока питания. Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему….
Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка.
БП компьютера – цвета проводов, напряжение на разъемах
Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.
Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.
Цветовая распиновка разъемов БП компьютера
В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.
20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.
Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.
Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.
Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.
В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.
Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.
Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.
Морально устаревшие разъемы БП
Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.
В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.
Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.
Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.
В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое. Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.
Справочная таблица цветовой маркировки,
величины напряжений и размаха пульсаций на разъемах БП
Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.
Таблица цветовой маркировки проводов, выходных напряжений и размаха пульсаций БП АТХ | |||||||
---|---|---|---|---|---|---|---|
Выходное напряжение, В | +3,3 | +5,0 | +12,0 | -12,0 | +5,0 SB | +5,0 PG | GND |
Цветовая маркировка проводов | оранжевый | красный | желтый | синий | фиолетовый | серый | черный |
Допустимое отклонение, % | ±5 | ±5 | ±5 | ±10 | ±5 | – | – |
Допустимое минимальное напряжение | +3,14 | +4,75 | +11,40 | -10,80 | +4,75 | +3,00 | – |
Допустимое максимальное напряжение | +3,46 | +5,25 | +12,60 | -13,20 | +5,25 | +6,00 | – |
Размах пульсации не более, мВ | 50 | 50 | 120 | 120 | 120 | 120 | – |
Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.
Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.
При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.
Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.
Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.
При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок.
Установка в БП компьютера
дополнительного разъема для видеокарты
Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты. Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.
Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.
Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.
Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.
Доработка разъема БП
для подключения материнской платы
При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.
Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.
Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.
Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.
По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.
После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.
Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).
Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.
Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.
Как на БП компьютера
подается питающее напряжение от электросети
Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.
В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.
Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.
Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто — зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.
Желто — зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».
О сечении проводов, выходящих из БП компьютера
Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм2, что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки». Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.
Символы блока питания
На паспортной табличке блока питания сверхнизкого напряжения (ELVPSU) показаны различные символы и аббревиатуры, обозначающие номинальные параметры, класс, изоляцию, полярность и другие данные по электробезопасности и соответствию электромагнитной совместимости.

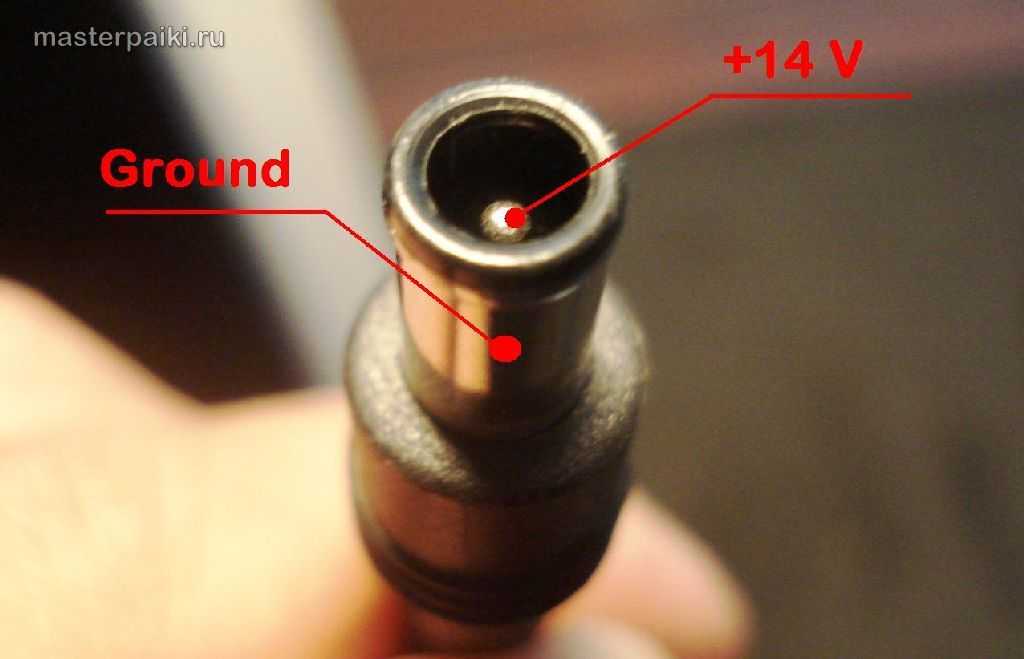

Обозначения полярности адаптера постоянного тока
Обозначение полярности на заводской табличке источника питания переменного тока в постоянный указывает, является ли центр (или конец) выходного штекера положительным (+) или отрицательным (-). Важно использовать источник питания с правильной полярностью для хост-устройства. Неправильная полярность может привести к неправильной работе или повреждению оборудования.
Центр Положительный.
Указывает, что центр (наконечник) выходного штекера является положительным (+), а корпус выходного штекера — отрицательным (-).
Центр Негатив.
Указывает, что центр (наконечник) выходного штекера отрицательный (-), а корпус выходного штекера положительный (+).
СОКРАЩЕНИЯ
Следующие сокращения, используемые в сочетании с числовым значением, используются для определения номинальных электрических характеристик блока питания.
В | вольт | Гц | Гц |
А | ампер | ПРИ | ввод |
мА | миллиампер | СЕК | выход |
ВА | вольт ампер | DC | постоянный ток |
В переменного тока | В переменного тока | АС | переменный ток |
Ш | Вт | ~ | однофазный (переменный ток) |
ДРУГИЕ СИМВОЛЫ
Эти символы используются для обозначения типа конструкции и характеристик безопасности и/или отказоустойчивости блока питания
Постоянный ток
Конструкция класса II.
Плавкая вставка
Корпус или сердечник
Защитное заземление
Изолирующий трансформатор
Безопасный изолирующий трансформатор
Трансформатор безопасности
Трансформатор без короткого замыкания.
Имеет соответствующее внешнее защитное устройство.
Трансформатор с защитой от короткого замыкания.
Есть два типа. Внутренний тип является устойчивым к переохлаждению при условии, что повышение температуры не превышает указанного предела. Несобственный тип оснащен внешним защитным устройством.
Отказоустойчивый трансформатор
Символ трансформатора без защиты от короткого замыкания или трансформатора с защитой от короткого замыкания можно комбинировать либо с символом изолирующего трансформатора, либо с символом безопасного изолирующего трансформатора для получения составного символа. В этом примере символ защиты от короткого замыкания используется в сочетании с символом безопасного разделительного трансформатора.
C-Tick
Знак C-Tick появляется на продуктах, которые должны соответствовать австралийским требованиям электромагнитной совместимости и австралийским стандартам радиосвязи. Это означает, что продукт может быть легально продан в Австралии.
Знак соответствия нормативным требованиям
RCM может использоваться в качестве альтернативной маркировки для демонстрации соответствия стандартам электробезопасности и электромагнитной совместимости
Полное руководство по использованию правильного зарядного устройства или адаптера питания (и что произойдет, если вы этого не сделаете)
Подождите! Тот факт, что штекер этого универсального адаптера подходит к вашему ноутбуку или телефону, не означает, что его можно безопасно использовать. Прочтите это руководство, чтобы найти подходящее зарядное устройство или адаптер питания.
В прошлые выходные я сел и разобрал весь свой случайный электронный хлам. В рамках этого процесса я взял все свои блоки питания и адаптеры и бросил их в коробку. В итоге получилась довольно большая коробка. Я готов поспорить, что в любом домашнем хозяйстве есть дюжина или более различных типов зарядных устройств для сотовых телефонов, адаптеров переменного / постоянного тока, блоков питания, кабелей питания и вилок для зарядных устройств.
Наличие такого количества зарядных устройств может быть довольно утомительным. Их легко отделить от телефона, ноутбука, планшета или маршрутизатора. И как только это произойдет, может быть сложно понять, что с чем сочетается. Решение по умолчанию — пробовать случайные разъемы, пока не найдете тот, который подходит для вашего устройства. Однако это большая авантюра. Если вы возьмете несовместимый адаптер питания, в лучшем случае он будет работать, хотя и не так, как задумал производитель. Второй наихудший сценарий заключается в том, что вы поджарите гаджет, который пытаетесь включить. В худшем случае вы сожжете свой дом.
В этой статье я расскажу вам, как порыться в мусорном ящике и найти подходящий адаптер питания для вашего устройства. Затем я расскажу вам, почему это так важно сделать.
Вкратце:
- Следующие факторы могут повредить ваше устройство:
- Неправильная полярность
- Адаптер с более высоким напряжением, чем номинальное устройство
- Следующие факторы могут повредить шнур питания или адаптер:
- Адаптер тока ниже номинала устройства
- Адаптер напряжения ниже номинала устройства
- Адаптер тока выше номинала устройства
A Очень Краткое введение в электрическую терминологию
Каждый адаптер питания переменного/постоянного тока специально разработан для приема определенного входного переменного тока (обычно стандартного выхода от розетки переменного тока 120 В в вашем доме) и преобразования его в определенный выход постоянного тока. Точно так же каждое электронное устройство специально разработано для приема определенного входа постоянного тока. Главное, чтобы выход постоянного тока адаптера соответствовал входу постоянного тока вашего устройства. Определение выходов и входов ваших адаптеров и устройств является сложной задачей.
Адаптеры питания немного похожи на консервы. Некоторые производители помещают на этикетку много информации. Другие помещают только несколько деталей. А если информации на этикетке нет, действуйте с особой осторожностью.
Наиболее важными деталями для вас и вашей деликатной электроники являются напряжение и ток . Напряжение измеряется в вольтах (В), а ток измеряется в амперах (А). (Возможно, вы также слышали о сопротивлении (Ом), но обычно оно не отображается на адаптерах питания.)
Чтобы понять, что означают эти три термина, полезно представить себе электричество как воду, текущую по трубе. В этой аналогии напряжение будет давлением воды. Ток, как следует из самого термина, относится к расходу. А сопротивление зависит от размера трубы. Настройка любой из этих трех переменных увеличивает или уменьшает количество электроэнергии, отправляемой на ваше устройство. Это важно, потому что слишком мало энергии означает, что ваше устройство не будет заряжаться или работать правильно. Слишком большая мощность генерирует избыточное тепло, которое является бичом чувствительной электроники.
Другой важный термин, который нужно знать, это полярность . Есть положительный полюс (+) и отрицательный полюс (-). Чтобы адаптер работал, положительная вилка должна совпадать с отрицательной розеткой или наоборот. По своей природе постоянный ток — это улица с односторонним движением, и ничего не получится, если вы попытаетесь подняться по водосточной трубе.
Если умножить напряжение на ток, получится мощность . Но количество ватт само по себе не скажет вам, подходит ли адаптер для вашего устройства.
Чтение этикетки адаптера переменного/постоянного тока
Если производитель был достаточно умен (или был вынужден по закону) указать выход постоянного тока на этикетке, вам повезло. Посмотрите на «кирпичной» части адаптера слово OUTPUT. Здесь вы увидите вольты, за которыми следует символ постоянного тока, а затем ток.
Символ постоянного тока выглядит следующим образом:
Чтобы проверить полярность, найдите знак + или – рядом с напряжением. Или поищите схему, показывающую полярность. Обычно он состоит из трех кругов с плюсом или минусом с каждой стороны и сплошным кружком или буквой C посередине. Если знак + справа, то переходник имеет положительную полярность:
Если справа есть знак –, то он имеет отрицательную полярность:
Далее, вы хотите посмотреть на вашем устройстве вход постоянного тока. Обычно вы видите, по крайней мере, напряжение рядом с розеткой постоянного тока. Но вы также хотите убедиться, что текущие тоже совпадают.
Вы можете найти информацию о напряжении и силе тока в другом месте на устройстве, на дне или внутри крышки батарейного отсека или в руководстве. Опять же, ищите полярность, отмечая символ + или — или диаграмму полярности.
Помните: вход устройства должен быть тем же , что и выход адаптера. Это включает в себя полярность. Если устройство имеет вход постоянного тока +12 В / 5,4 А, приобретите адаптер с выходом постоянного тока +12 В / 5,4 А. Если у вас есть универсальный адаптер, убедитесь, что он имеет надлежащий номинальный ток, и выберите правильную полярность напряжения и .
Обман: что произойдет, если вы используете неправильный адаптер?
В идеале у вас должно быть одинаковое напряжение, ток и полярность на вашем адаптере и устройстве.
Но что, если вы случайно (или намеренно) используете не тот адаптер? В некоторых случаях вилка не подходит. Но во многих случаях к вашему устройству подключается несовместимый адаптер питания. Вот что вы можете ожидать в каждом сценарии:
- Неправильная полярность . Если вы поменяете полярность, может произойти несколько вещей. Если вам повезет, ничего не произойдет, и никакого ущерба не произойдет. Если вам не повезет, ваше устройство будет повреждено. Есть и золотая середина. Некоторые ноутбуки и другие устройства имеют защиту от полярности, которая по сути представляет собой предохранитель, который перегорает, если вы используете неправильную полярность. Если это произойдет, вы можете услышать хлопок и увидеть дым. Но устройство может по-прежнему работать от батареи. Однако ваш вход постоянного тока будет поджаренным. Чтобы исправить это, либо замените предохранитель защиты от неправильной полярности, либо отдайте его в ремонт. Хорошая новость заключается в том, что основная схема не сгорела.
- Слишком низкое напряжение — Если напряжение на адаптере ниже, чем на устройстве, а ток такой же, то устройство может работать, хотя и с перебоями. Если мы вернемся к нашей аналогии с напряжением и давлением воды, это будет означать, что у устройства «низкое кровяное давление». Эффект низкого напряжения зависит от сложности устройства. Динамик, например, может быть в порядке, но он не будет таким громким. Более сложные устройства будут давать сбои и могут даже отключиться при обнаружении пониженного напряжения. Обычно пониженное напряжение не приводит к повреждению или сокращению срока службы вашего устройства.
- Слишком высокое напряжение — Если адаптер имеет более высокое напряжение, но ток такой же, то устройство, скорее всего, отключится при обнаружении перенапряжения. В противном случае он может нагреваться сильнее, чем обычно, что может сократить срок службы устройства или привести к немедленному повреждению.
- Слишком высокий ток — Если адаптер имеет правильное напряжение, но ток больше, чем требует вход устройства, вы не должны увидеть никаких проблем. Например, если у вас есть ноутбук, который требует 19Вход постоянного тока В / 5 А, но вы используете адаптер постоянного тока 19 В / 8 А, ваш ноутбук по-прежнему будет получать требуемое напряжение 19 В, но потребляет только 5 А тока. Что касается тока, то устройство задает тон, и адаптеру придется выполнять меньше работы.
- Слишком низкий ток — Если адаптер имеет правильное напряжение, но номинальный ток адаптера ниже, чем на входе устройства, может произойти несколько вещей. Устройство может включиться и потреблять от адаптера больше тока, чем предусмотрено. Это может привести к перегреву или выходу адаптера из строя. Или устройство может включиться, но адаптер может не поддерживать его, что приведет к падению напряжения (см. напряжение слишком низкое выше). Для ноутбуков, работающих от адаптеров пониженного тока, вы можете видеть заряд аккумулятора, но ноутбук не включается, или он может работать от источника питания, но аккумулятор не заряжается. Вывод: не рекомендуется использовать адаптер с более низким номинальным током, так как это может привести к избыточному нагреву.
Вы ожидаете увидеть все вышеперечисленное на основе простого понимания полярности, напряжения и силы тока. Что эти прогнозы не учитывают, так это различные средства защиты и универсальность адаптеров и устройств. Производители также могут встроить в свои рейтинги некоторую подушку безопасности. Например, ваш ноутбук может потреблять 8 А, но на самом деле он потребляет всего около 5 А. И наоборот, адаптер может быть рассчитан на 5А, но может выдерживать ток до 8А. Кроме того, некоторые адаптеры и устройства будут иметь функции переключения или обнаружения напряжения и тока, которые будут регулировать выходную мощность в зависимости от того, что необходимо. И, как упоминалось выше, многие устройства автоматически отключаются до того, как это нанесет ущерб.
При этом я не рекомендую подтасовывать маржу, предполагая, что вы можете проехать на своих электронных устройствах на 5 миль в час с превышением ограничения скорости. Запас существует не просто так, и чем сложнее устройство, тем больше вероятность того, что что-то пойдет не так.
Есть ли предостережения об использовании неподходящего адаптера переменного/постоянного тока? Предупредите нас в комментариях!
П.
