Как мультиметром прозвонить: Как прозванивать мультиметром: инструкции, фото, видео

Содержание

Как прозванивать провода мультиметром на обрыв

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Как пользоваться устройством
  • 2 Способы определения поврежденных жил кабелей
  • 3 Как прозвонить предохранитель
  • 4 Как прозвонить диод и светодиод
  • 5 Как прозвонить лампу
  • 6 Как прозванивать электродвигатель
  • 7 Прозвонка трансформатора
  • 8 Прозваниваем проводку в квартире мультиметром
  • 9 Альтернативные способы прозвонки

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как пользоваться устройством

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Вот они:

  1. Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
  2. Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
  3. Конденсаторы требуется разрядить. Иначе прибор может сгореть.
  4. К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
  5. Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

  • Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
  • Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
  • Включить прибор.
  • Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.

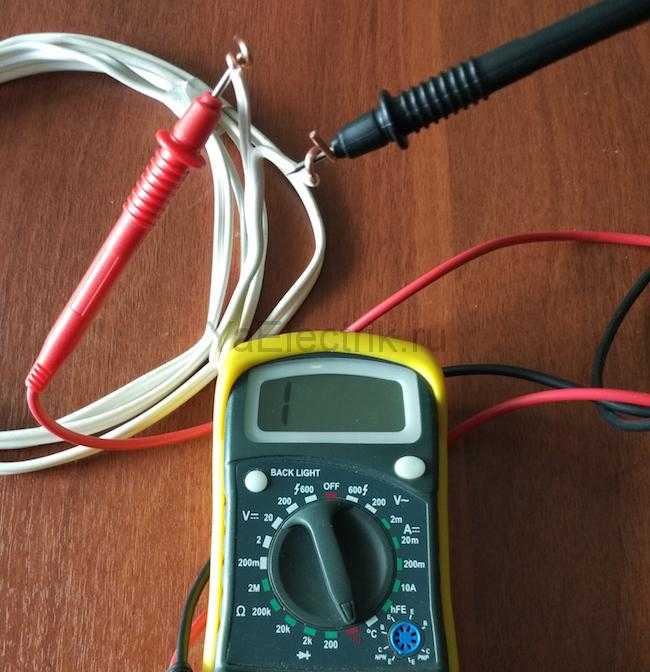

  • У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
  • К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

  1. Включаем режим «прозвонки».
  2. Щупы прикладываются по обе стороны предохранителя.
  3. Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
  4. Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Как прозвонить диод и светодиод

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

  1. Включить режим прозвонки.
  2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
  3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

  • Обесточить.
  • Откалибровать мультиметр (щупы нужно замкнуть).
  • Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

  1. Проверить замыкание на корпус.
  2. Установить на мультиметре самое большое значение для замеров.
  3. Проверить его на готовность к работе.
  4. К корпусу подсоединяется один щуп, потом — второй.
  5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

  • Требуется включить режим измерения сопротивления.
  • На ламелях коллектора оно измеряется при подключении попарно.
  • Между корпусом якоря и коллектором оно также замеряется.
  • Исследуются обмотки у статора.
  • Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

  1. Устройство переводится на прозвонку.
  2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
  3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
  4. Изоляционной лентой отметить необходимый провод. Это фаза.
  5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
  6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
  7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
  8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

  • Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
  • Соединительные провода.
  • «Крокодил» (коннектор).
  • Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как прозвонить электродвигатель мультиметром | Техпривод

  1. Главная

    /

  2. Справочник

    /

  3. Как прозвонить электродвигатель мультиметром

Одна из частых неисправностей электродвигателя – отсутствие вращения. Причину поломки можно определить следующим образом. Прежде всего с помощью мультиметра (в режиме вольтметра) проверяется подача питающего напряжения. Если питание подается, проблема заключается в электрической неисправности самого двигателя, соответственно, необходимо проверить целостность подключения и прозвонить обмотки. В большинстве случаев для этого используется обычный мультиметр.

Прозвонка электродвигателя мультиметром

Трехфазный электродвигатель имеет 3 обмотки, у каждой из которых по два вывода. Для измерения сопротивления обмотки мультиметр переводится в режим омметра, его щупы соединяются с парой выводов. Предел измерения — 200 Ом или меньше. Необходимо последовательно прозвонить сопротивления всех трех обмоток. Полярность омметра в данном случае роли не играет.

Как узнать, какое должно быть сопротивление у обмоток? На данном этапе это неважно – главное, чтобы сопротивления были одинаковы. Расхождения показаний по обмоткам должны быть не более 10%.

Логично, что сопротивления обмоток зависят от мощности электродвигателя. У маломощных двигателей (сотни ватт) сопротивление каждой обмотки может составлять десятки Ом, у двигателей средней мощности (несколько киловатт) – единицы Ом. У приводов мощностью десятки киловатт сопротивление составляет доли ома, и обычным мультиметром проблематично точно его измерить.

Если мультиметр показывает 0 Ом, это говорит о коротком замыкании (начало и конец обмотки замкнуты). Можно попытаться устранить замыкание в районе борно, но это удается редко. Обычно в таких случаях двигатель разбирают или перематывают. Если на одной из обмоток мультиметр показывает бесконечность, произошел обрыв, и двигатель также подлежит разборке или перемотке.

Кроме того мультиметр позволяет без труда определить замыкание обмотки на корпус. В этом случае сопротивление между обмоткой и корпусом электродвигателя будет составлять единицы Ом (при нормальной изоляции — Мегаомы).

Проверка борно

Если после прозвонки остались подозрения, нужно вскрыть клеммную коробку (борно). Часто можно увидеть, что в борно плохо затянут крепеж, или отгорели провода. Если для соединения используются гайки, нужно на каждой клемме проверить протяжку не только верхней гайки, которой прикручен питающий проводник, но и осмотреть гайку, которая держит вывод обмотки, уходящий внутрь двигателя.

При отсутствии мультиметра допускается в первом приближении проверять обмотки на обрыв при помощи универсального пробника-прозвонки. Однако, при этом невозможно определить межвитковое и короткое замыкание в обмотках.

Как определить межвитковое замыкание

Межвитковое замыкание можно определить несколькими способами, самый практичный из них – измерение токов по фазам. Если при равенстве фазных напряжений токи отличаются более чем на 15%, и при этом двигатель греется на холостом ходу, можно смело нести его в перемотку.

Выводы

Следуя инструкциям, приведенным в статье, можно при помощи мультиметра определить большинство неисправностей обмотки двигателя. Как правило, при нарушениях целостности обмотки двигатель нужно перематывать.


Другие полезные материалы:
Выбор электродвигателя для компрессора
Типичные неисправности электродвигателя
Трехфазный двигатель в однофазной сети

Подпишитесь на рассылку!

Никакого спама! Только полезная справочная информация.

Я согласен на обработку персональных данных

ОШИБКА — 404 — НЕ НАЙДЕНА

  • Главная
  • КХААААААННННН!!!

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Датчик давления FlexiForce — 100 фунтов.

В наличии

SEN-08685

21,50 $

4

Избранное

Любимый

15

Список желаний

Коробка для крупных деталей SparkFun — LilyPad (магнитная)

В наличии

ТОЛ-14005

2

Избранное

Любимый

6

Список желаний

Двигатель постоянного тока MIKROE 18 Click

Нет в наличии

РОБ-19169

14,95 $

Избранное

Любимый

0

Список желаний

МИКРОЭ РДТ Click

Нет в наличии

СЕН-20208

19,95 $

Избранное

Любимый

0

Список желаний

Кнопка безопасной перезагрузки и выключения Raspberry Pi

22 апреля 2020 г.

Использование кнопки общего назначения Qwiic pHAT v2.0 для безопасной перезагрузки или выключения Raspberry Pi с помощью скрипта Python.

Избранное

Любимый

0

Артемида теперь завершена!

9 сентября 2020 г.

Все платы SparkFun Artemis теперь имеют полную поддержку BLE Arduino IDE и Arm Mbed OS, включая два новых комплекта!

Избранное

Любимый

2

Qwiic IR Array (MLX

) Руководство по подключению

20 сентября 2018 г.

Melexis MLX

содержит массив датчиков на термобатареях 32×24, образующих, по сути, тепловизионную камеру с низким разрешением. В этом руководстве мы рассмотрим, как подключить инфракрасный массив Qwiic к MLX

и наладить его связь с Processing для получения хорошего теплового изображения.

Избранное

Любимый

3

Как пользоваться мультиметром и считывать показания

Приготовьтесь! Мы собираемся начать с основ того, как использовать и считывать показания мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли завершить те проекты, которые вы откладывали. Или просто лучше понять, как использовать мультиметр на работе.

Мультиметр необходим не только электрику, но и любому домовладельцу, который хочет проверить электропроводку в своем доме или выполнить некоторые из своих собственных электрических проектов.

Ознакомьтесь с нашей статьей о лучших мультиметрах. Я надеюсь, что это поможет вам выбрать правильный для ваших нужд.

И, на всякий случай, вот мой основной список инструментов для электриков. Это очень информативно и объясняет, почему я использую каждый из них. Он довольно популярен, поэтому я подумал, что дам вам знать об этом.

С помощью этого простого в использовании устройства даже новичок может измерить критически важные электрические характеристики своих приборов, розеток, светильников и распределительных коробок.

Содержание

1 . Основные сведения о мультиметре
2. Важные советы по безопасности
3. Для чего можно использовать мультиметр?
4. Основы электричества и электроустановок
а. Цепи
б. Напряжение
В. Текущий
д. Сопротивление
5. Компоненты цифрового мультиметра
6. Как пользоваться мультиметром и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью клещей
9. Как измерять сопротивление
10. Как рассчитать мощность

Основы мультиметра

Так почему же этот инструмент называется мультиметром? Ну, это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерять:

  • Напряжение переменного тока
  • Напряжение постоянного тока
  • Сила тока
  • Сопротивление
  • Непрерывность
  • и многое другое!

Если у вас есть несложные работы по электрике по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сделать это самостоятельно?

Мы собираемся показать вам все, что вам нужно знать об использовании мультиметра и считывании показаний, в том числе:

  • Базовый обзор электроэнергии
  • Детали мультиметра и терминология
  • Испытательное напряжение
  • проверка тока
  • проверка сопротивления
  • измерение электрической мощности

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

Изображение jjpn с сайта Pixabay

Прежде чем приступить к такому виду работ, примите несколько мер предосторожности для собственной безопасности.

  1. Всегда знайте, где находится блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять при выключенных выключателях.
  2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и фонари на батарейках) и не имеет препятствий, чтобы вы могли свободно передвигаться.
  3. Носите защитное снаряжение, такое как очки, перчатки и одежду с длинными рукавами.

Ваш мультиметр сам по себе является безопасным оборудованием. В приведенных выше шагах рассказывается, как использовать и считывать показания мультиметра в безопасных условиях.

Для чего можно использовать мультиметр?

Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применения для нескольких профессий или целей:

  • Проверьте сопротивление предохранителей в автомобиле или электроприборах.
  • Измерьте ток, чтобы предотвратить срабатывание автоматических выключателей в вашем доме.
  • Используйте мультиметр в блоке HVAC, чтобы убедиться, что компрессор получает необходимое количество электроэнергии.
  • Если у вашего автомобиля проблемы с запуском, вы можете проверить напряжение зажигания с помощью мультиметра.
  • Проверьте выключатели, розетки и силовые кабели на наличие проблем.
  • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не подключая их к сети.
  • Устранение любых проблем с электричеством в вашем доме, автомобиле или личных устройствах.

Основы электричества и электрических единиц

Электричество может быть сложной темой, и мы понимаем, как запутанно это может звучать, когда мы говорим о цепях, стаканах, амперах и вольтах. Быстрое переподготовка поможет вам без труда научиться пользоваться мультиметром и считывать показания с него.

Цепи

Электричество выполняет для нас работу, когда проходит по цепи. Если это слово звучит как слово «круг», это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начинающейся с выключателя или предохранителя в электрической коробке и затем возвращающейся по нейтральному проводу. Чтобы вы знали, нейтральный провод будет белым.

Как вы знаете, если электрическая цепь когда-либо разорвется, электричество перестанет течь, а свет, розетки и т. д. перестанут работать.

Так почему цепь должна быть прервана?

Одной из причин может быть плохое соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и выключатели предназначены для размыкания цепи, если они обнаруживают, что через эту цепь протекает слишком большой ток.

Защищает провод от перегрева, что было бы плохо.

В любом случае, ваш мультиметр при правильном использовании может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение легче понять как «давление».

Представьте себе воду, текущую по садовому шлангу.

Он просто вылетает из-под гравитации или его толкают?

Толкнул, да?

Где-то насос нагнетает воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электричество также «выталкивается» генератором, и мы измеряем это «давление» в вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Возвращаясь к примеру с водой. Представьте, что вы открываете кран, но закрываете насадку на конце шланга.

Теперь шланг находится под давлением, не так ли? Сила приложена, хотя потока нет.

Можно ли измерить это давление?

Абсолютно.

В примере с водяным шлангом манометр рассчитывает силу, чтобы вы знали силу потока воды, если она течет. Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и показывает разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал — это количество силы в цепи, способной протолкнуть электрический ток, если ему позволить течь. Как и водомер, ваш мультиметр является сравнительным прибором. Он сравнивает разницу электрического потенциала между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что является сокращением от «ампер», — это то, что мы называем единицей измерения электрического тока.

Подождите, я думал, что это напряжение!

Не совсем.

Помните наш водяной шланг?

Если давление, приводящее в движение воду (psi), подобно напряжению, то количество воды (галлонов в минуту) подобно току.

Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, речь идет о количестве электронов, проходящих мимо точки за заданный период времени. Поэтому это число тоже важно, и мы называем его 9.0093 ампер (сокращение от ампер).

Ваш мультиметр также может измерять силу тока (ампер).

Допустим, ваш 15-амперный выключатель продолжает срабатывать. Возможно, в этой цепи слишком большая нагрузка.

Как 5 красок для волос, используемых одновременно.

Вы можете использовать настройку силы тока на мультиметре, чтобы определить, какой ток протекает через цепь.

  • Прямой Текущий – то, что мы называем DC
  • Переменный Ток – называется Переменный ток

Совет: Для правильной настройки перед использованием мультиметра убедитесь, что вы знаете, какой ток измеряете. Как правило, батарея вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электроснабжение вашего дома — переменное напряжение.

Сопротивление

Как следует из самого слова, сопротивление — это тенденция проводника сопротивляться току .

Вода, текущая по шлангу, испытывает сопротивление?

Вообще-то да.

Существует трение между водой и поверхностью шланга.

Также – если перегнуть шланг, сопротивление обязательно увеличится. Точно так же ни один электрический проводник не идеален. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, всегда будет какое-то сопротивление.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение, чтобы протекал ток.

Забавный факт: планируется некоторое сопротивление. Резистор часто является основным элементом электрической цепи. Лампочка представляет собой резистор с большим сопротивлением. Это дает току такие тяжелые времена, что лампочка сильно нагревается, пока не загорится.

Величину сопротивления в цепи можно измерить мультиметром.

А вот и еще один термин – Ом. Сопротивление объекта или прибора электрическому току измеряется в омах, а его символом является заглавная греческая буква омега  (Ом).

Итак, зачем вам нужно измерять сопротивление? Одним из способов использования настройки сопротивления на мультиметре является подтверждение непрерывности.

Непрерывность означает, что ток может непрерывно течь от одной точки к другой. Если ток может течь по проводнику от одной точки к другой, мы говорим, что проводник «имеет непрерывность».

Установка в омах является безопасным способом проверки непрерывности перед подачей высокого напряжения. Также мы можем найти:

  • Поврежденные провода
  • Короткие замыкания
  • Неопознанные провода
  • Вышедшие из строя устройства
  • Перегоревшие лампочки
  • И многое другое!

Части цифрового мультиметра

На первый взгляд части мультиметра могут показаться сложными. Но немного потренировавшись, вы сможете быстро научиться пользоваться мультиметром и считывать его показания.

На лицевой стороне мультиметра вы найдете настройки. Символы вокруг циферблата могут показаться вам чуждыми, но не волнуйтесь. Мы собираемся объяснить все здесь.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного тока и напряжение постоянного тока.

Циферблаты мультиметра имеют следующую маркировку:

  • Категории напряжения отмечены буквой V для Вольт
  • Категория тока отмечена буквой А для Ампер
  • Категория сопротивления отмечена (Ом) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для разных диапазонов (если у вас нет счетчика с автоматическим диапазоном. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить циферблат на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

  • K означает кило и означает 1000x.
  • M означает мега и означает один миллион .
  • m означает вместо милли и означает 1/1000.
  • (µ) означает микро и означает одну миллионную.

Теперь соберем все вместе:

  • мВ означает милливольты или тысячные доли вольта
  • кОм означает килоомы или 1000 Ом
  • мкА означает микроамперы или миллионные доли ампера

Имейте в виду, что эти префиксы важны для понимания показаний мультиметра.

Дисплей

Над циферблатом находится цифровой ЖК-дисплей. Он должен четко читать значения, которые вы пытаетесь измерить. Рядом с цифрами или над ними необходимо убедиться, что на дисплее также отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемой электрической характеристики.

Тестовые щупы

В нижней части мультиметра обычно находятся гнезда для ваших тестовых щупов. Ваши тестовые щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

Изображение jjpn с Pixabay

Помните, что черный щуп всегда подключается к общему разъему (#3, помечен COM). Он также известен как обратный терминал.

Красный щуп или активный щуп подключается к одному из других разъемов в зависимости от электрических свойств, которые вы пытаетесь измерить.

  1. Первое красное гнездо щупа (выход №1) предназначено для измерения тока в диапазоне от 0–4 до 10 ампер или для измерения частоты и рабочего цикла тока. Этот разъем должен иметь маркировку A .
  2. Второй разъем красного щупа (выход №2) предназначен для измерения тока в диапазоне от 0 до 400 мА или частоты этого слабого тока. Этот разъем должен иметь маркировку мА или мкА .
  3. Третий разъем красного щупа (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, коэффициента заполнения и, возможно, температуры. Это может быть помечено В, Ом или различные символы для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, ваш мультиметр может иметь любое количество дополнительных кнопок на лицевой панели. Чтобы понять назначение этих кнопок, лучше всего обратиться к руководству по эксплуатации.

Мультиметры различных марок имеют множество различных опций и кнопок. Мы не будем пытаться обобщать их назначение здесь и сейчас.

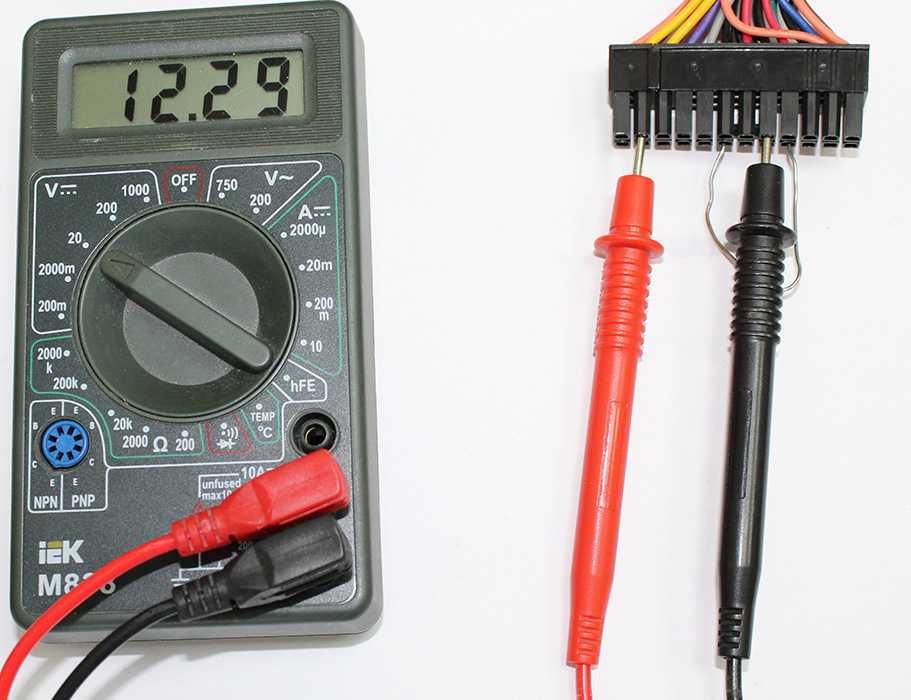

Как пользоваться и считывать показания мультиметра для измерения напряжения

Выполните следующие действия, чтобы измерить напряжение с помощью мультиметра.

  1. Определите, является ли измеряемое напряжение переменным или постоянным. Если вы измеряете напряжение у себя дома, скорее всего, это переменный ток. Если он в вашем автомобиле или в устройстве с батарейным питанием, вероятно, это постоянный ток.
  2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, похожий на синусоиду, который является универсальным символом переменного тока. Символ DC представляет собой сплошную линию с пунктирной линией под ней.
  3. Вставьте черный щуп в разъем COM на мультиметре.
  4. Вставьте красный щуп в гнездо с маркировкой V .
  5. Установите селекторный переключатель на максимальное значение в соответствующей категории напряжения. Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
  6. Если вы проверяете переменное напряжение, вам следует надеть защитные перчатки. Перчатки — это всегда хорошая идея при работе с электричеством.
  7. Включите питание розетки или компонента, для которого вы проверяете напряжение, либо включив выключатель в коробке выключателя, включив зажигание в автомобиле, либо включив устройство с батарейным питанием.
  8. Прикоснитесь черным щупом к клемме на одной стороне измеряемого компонента, а красным щупом — к клемме на другой стороне компонента.

    Пример: проверьте розетку с помощью мультиметра: Предположим, что розетка закреплена на своем месте и все провода подключены правильно.

    В этой розетке должно быть 3 слота.
    а. Верхние 2 вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
    б. Круглая прорезь внизу заземлена.

    Если вы используете ручной мультиметр, подключите красный провод к разъему с маркировкой В (вольт), а черный провод подключите к разъему COM (общий).

    Включите розетку и просто вставьте красный провод в слот питания на розетке, а черный провод в нейтральный слот.

    Вы должны читать 110-120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что в вашей розетке есть 120 вольт от горячего до нейтрального. Ура!

    Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть прямой путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

    Проверим автомобильный аккумулятор мультиметром: Переключитесь на напряжение постоянного тока. Поместите черный провод на отрицательный штырь, а красный провод на положительный столб. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

    Теперь давайте проверим ваш генератор с помощью мультиметра: Проведите тот же тест, что и выше, на работающем автомобиле. Вы должны читать между 13 и 16 вольт сейчас. Если это так, ваш генератор заряжает аккумулятор должным образом. Поздравляем! Иди выпей пива.

  9. Если вы не получаете четких показаний, поворачивайте селектор на следующее максимальное значение, пока не получите записываемый номер.

Обратите внимание на эти дополнительные и важные меры предосторожности перед проверкой напряжения.

  • Убедитесь, что щупы не повреждены и что на тестовых проводах нет оголенных участков.
  • Дважды проверьте, подключен ли красный щуп к розетке V на мультиметре. Подключение к неправильному разъему может привести к повреждению мультиметра.
  • Всегда начинайте с самого высокого диапазона напряжения на переключателе мультиметра.
  • Если на щупах вашего мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением выключателя.

Как использовать и читать показания мультиметра для измерения тока

Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Поверните селектор на A , который является текущим.

3. Вставьте черный штекер щупа в разъем COM на мультиметре.

4. Вставьте красный штекер щупа в соответствующую розетку, либо сильноточную (А), либо слаботочную (мА или мкА).
Предупреждение. Если измеренный ток выше нижнего предела тока, вы можете перегореть предохранитель в мультиметре, если случайно подключитесь к этой розетке.

Хорошо, давайте по-настоящему. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (черт возьми!) миллионные доли ампер. Так что просто воткните красный щуп в гнездо А.

Вот тут-то и начинается неразбериха. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу, посвященному измерению тока с помощью токоизмерительных клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серию со схемой измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы размещены через зазор. Например, если вы хотите измерить силу тока в цепи с розеткой, вы можете:

а) Удалите провод под напряжением из вилки

б) Поместите красный провод от вашего счетчика на отсоединенный провод

в) Поместите черный провод на клемму вилки, где провод под напряжением был до 9. 0011

d) Убедитесь, что вы не касаетесь ни одной из открытых частей этих проводов

e) Включите питание

Теперь ваш счетчик является частью цепи и считает ампер, когда они пролетают мимо.

Напоминание: прежде чем делать это, убедитесь, что ваш мультиметр настроен на амперы. .

Как измерять ток с помощью мультиметра с клещами

Мультиметр с клещами — это мультиметр со специальной откидной губкой. Мы называем это токоизмерительным амперметром.

Этот токоизмерительный считыватель является быстрым способом считывания силы тока в проводнике. Вместо использования щупов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции — считывая напряженность магнитного поля вокруг проводника.

Для большинства целей накладной датчик является лучшим выбором, поскольку он прост и быстр. Вы просто зажимаете провод зажимом, выбираете ампер на циферблате, и цифровой дисплей показывает, сколько тока проходит по проводу.

Конечно, вы получите более точные показания, используя щупы, поскольку они могут обнаруживать гораздо меньшие величины тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства бытовых нужд.

Не открывая провода, мультиметр с клещами делает считывание тока намного более безопасным без риска поражения электрическим током. Он также не требует прерывания цепи, поэтому вы можете поддерживать работу электроники во время тестирования.

Обнаружение магнитной индукции безопаснее для самого измерителя, а мультиметры с клещами можно использовать для гораздо более высоких токов, чем мультиметры с щупами. Убедитесь, что вы зажимаете только один провод за раз.

Как использовать и читать мультиметр для измерения сопротивления

Поскольку омы являются единицами сопротивления, мы начинаем с установки шкалы на омы для измерения сопротивления.

Предупреждение. Всегда отключайте питание области, которую вы считываете, всякий раз, когда используете функцию измерения сопротивления. В противном случае вы рискуете получить повреждение мультиметра .

И вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими щупами, таким образом, измеритель считывает сопротивление.

Схема вашего мультиметра, используемая в настройке сопротивления, получает около 3 вольт постоянного тока от батарей. Если бы вы подали 100 вольт через эту цепь, вы наверняка что-нибудь повредили бы. Скорее всего, вы бы просто перегорели предохранитель.

Но кто захочет заниматься поиском и заменой маленького предохранителя внутри счетчика?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих действий относятся к ручным измерениям диапазона. Если у вас автоматический выбор диапазона, вы можете игнорировать шаги № 3-5.

  1. Выключить питание!
  2. Поверните переключатель выбора на сопротивление или Ом или (Ом).
  3. Вставьте щупы в соответствующие разъемы. Черный щуп войдет в третий разъем с надписью «COM». Красный щуп подключается к четвертому разъему.
  4. Если на мультиметре есть переключатель включения/выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
  5. Установите переключатель выбора на самый высокий диапазон сопротивления, чтобы начать измерение.
  6. Прикоснитесь кончиками щупов к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Ваш мультиметр будет измерять сопротивление, которое он «видит» между двумя щупами. Например, если ваши щупы находятся на любом конце предохранителя, он будет измерять сопротивление предохранителя.
  7. Если на дисплее отображаются нули или очень низкий десятичный разряд, установите переключатель выбора на следующий меньший диапазон, пока не увидите больше цифр в показаниях. Это даст вам более точное чтение.
  8. После того, как вы записали показания, выключите мультиметр, чтобы сохранить батарейки.
  9. Наконец, поверните переключатель выбора обратно на самые высокие единицы сопротивления. Это сделано для защиты мультиметра на тот случай, если при следующем измерении потребуется больший ток.

Это также отличный способ доказать, что провод имеет непрерывность или не имеет разрыва между двумя точками.
Если бы вам нужно было измерить сопротивление от одного конца провода до другого, и если бы этот провод не был разорван, что бы вы ожидали от прибора? Высокое или низкое сопротивление? Это будет низко, так как провод непрерывный. Вы бы прочитали ноль или малую часть от 1. Если, с другой стороны, где-то в строке есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузка.

Вот несколько дополнительных советов, которые помогут вам правильно измерить сопротивление:

  • Компонент, который вы измеряете, должен быть удален из цепи или прибора, чтобы случайно не измерить сопротивление через разный путь.
  • Компонент, который вы измеряете, также должен быть отключен от любых батарей или внешнего источника питания. Батареи мультиметра обеспечат необходимую мощность для проверки сопротивления.

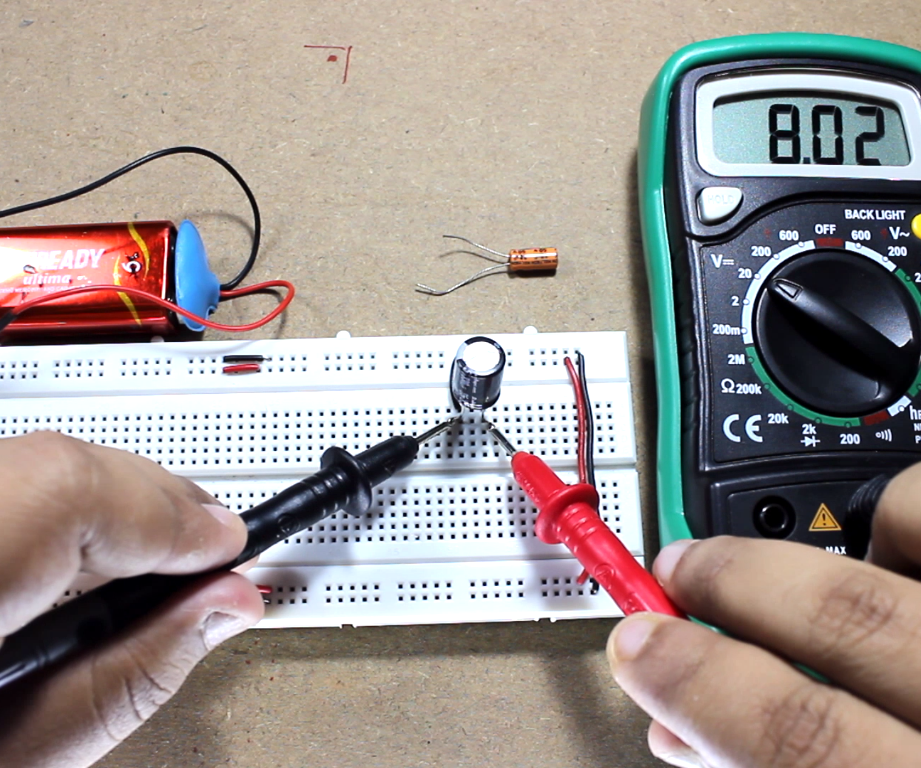

  • Если вы тестируете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
  • Конденсаторам может потребоваться некоторое время для стабилизации при применении щупов мультиметра. Это связано с тем, что пробники могут немного зарядить конденсатор.
  • Если вы проверяете сопротивление диода и не можете получить показания, переключите щупы на клеммы диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо неоправданно высокое значение сопротивления.
  • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с клеммами, возможно, ваши пальцы повлияют на показания сопротивления. Просто убедитесь, что вы не касаетесь металлической части щупов.
