Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра.

Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме.

Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Итак, схематически биполярный транзистор можно представить следующим образом.

Рисунок 1. Схематическое представление транзистора а) n-p-n структуры; б) p-n-p структуры.

Для упрощения понимания вопроса p-n переходы можно представить в виде двух диодов, подключенных друг к другу одноименными электродами (в зависимости от типа транзистора).

Рисунок 2. Представление транзистора n-p-n структуры в виде эквивалента из двух диодов, включенных анодами друг к другу.

Рисунок 3. Представление транзистора p-n-p структуры в виде эквивалента из двух диодов, включенных катодами друг к другу.

Конечно же для лучшего понимания желательно изучить как работает p-n переход, а лучше как работает транзистор в целом. Здесь лишь скажу, что чтобы через p-n переход тек ток его необходимо включить в прямом направлении, то есть на n – область (для диода это катод) подать минус, а на p-область (анод).

Это я вам показывал в видео для статьи «Как пользоваться мультиметром» при проверке полупроводникового диода.

Так как мы представили транзистор в виде двух диодов, то, следовательно, для его проверки необходимо просто проверить исправность этих самых «виртуальных» диодов.

Итак, приступим к проверке транзистора структуры n-p-n. Таким образом, база транзистора соответствует p- области, коллектор и эмиттер – n-областям. Для начала переведем мультиметр в режим проверки диодов.

В этом режиме мультиметр будет показывать падение напряжения на p-n переходе в милливольтах. Падение напряжения на p-n переходе для кремниевых элементов должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта.

Сначала включим p-n переходы транзистора в прямом направлении, для этого на базу транзистора подключим красный (плюс) щуп мультиметра, а на эмиттер черный (минус) щуп мультиметра. При этом на индикаторе должно высветиться значение падения напряжения на переходе база-эмиттер.

Далее проверяем переход база-коллектор. Для этого красный щуп оставляем на базе, а черный подключаем к коллектору, при этом прибор покажет падение напряжения на переходе.

Здесь необходимо отметить, что падение напряжения на переходе Б-К всегда будет меньше падения напряжения на переходе Б-Э. Это можно объяснить меньшим сопротивлением перехода Б-К по сравнению с переходом Б-Э, что является следствием того, что область проводимости коллектора имеет большую площадь по сравнению с эмиттером.

По этому признаку можно самостоятельно определить цоколевку транзистора, при отсутствии справочника.

Так, половина дела сделана, если переходы исправны, то вы увидите значения падения напряжения на них.

Теперь необходимо включить p-n переходы в обратном направлении, при этом мультиметр должен показать «1», что соответствует бесконечности.

Подключаем черный щуп на базу транзистора, красный на эмиттер, при этом мультиметр должен показать «1».

Теперь включаем в обратном направлении переход Б-К, результат должен быть аналогичным.

Осталось последняя проверка – переход эмиттер-коллектор. Подключаем красный щуп мультиметра к эмиттеру, черный к коллектору, если переходы не пробитые, то тестер должен показать «1».

Меняем полярность ( красный -коллектор, черный– эмиттер) результат – «1».

Если в результате проверки вы обнаружите не соответствие данной методике, то это значит, что транзистор неисправен.

Эта методика подходит для проверки только биполярных транзисторов. Перед проверкой убедитесь, что транзистор не является полевым или составным. Многие изложенным выше способом пытаются проверить именно составные транзисторы, путая их с биполярными (ведь по маркировки можно не правильно идентифицировать тип транзистора), что не является правильным решением. Правильно узнать тип транзистора можно только по справочнику.

При отсутствии режима проверки диодов в вашем мультиметра, осуществить проверку транзистора можно переключив мультиметр в режим измерения сопротивления на диапазон «2000». При этом методика проверки остается неизменной, за исключением того, что мультиметр будет показывать сопротивление p-n переходов.

А теперь по традиции поясняющий и дополняющий видеоролик по проверке транзистора:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

Краткое содержимое статьи:

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.

Узнать, что за модель вы используете, можно посмотрев на его маркировку.

Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

  • Модель транзистора.
  • Страна производитель.
  • Выпускающая фирма.
  • Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

  • Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
  • Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
  • После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
  • Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.

Так как проверить транзистор не выпаивая его из схемы?

  • Сначала нужно убедиться в его целостности.
  • Затем проверить его генерацию.
  • Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
  • Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан. В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

Проверку транзисторов приходится делать достаточно часто. Даже если у Вас в руках заведомо новый, не паяный ни разу транзистор, то перед установкой в схему лучше все-таки его проверить. Нередки случаи, когда купленные на радиорынке транзисторы, оказывались негодными, и даже не один единственный экземпляр, а целая партия штук на 50 – 100. Чаще всего это происходит с мощными транзисторами отечественного производства, реже с импортными.

Иногда в описаниях конструкции приводятся некоторые требования к транзисторам, например, рекомендуемый коэффициент передачи. Для этих целей существуют различные испытатели транзисторов, достаточно сложной конструкции и измеряющие почти все параметры, которые приводятся в справочниках. Но чаще приходится проверять транзисторы по принципу «годен, не годен». Именно о таких методах проверки и пойдет речь в данной статье.

Часто в домашней лаборатории под рукой оказываются транзисторы, бывшие в употреблении, добытые когда-то из каких-то старых плат. В этом случае необходим стопроцентный «входной контроль»: намного проще сразу определить негодный транзистор, чем потом искать его в неработающей конструкции.

Хотя многие авторы современных книг и статей настоятельно не рекомендуют использовать детали неизвестного происхождения, достаточно часто эту рекомендацию приходится нарушать. Ведь не всегда же есть возможность пойти в магазин и купить нужную деталь. В связи с подобными обстоятельствами и приходится проверять каждый транзистор, резистор, конденсатор или диод. Далее речь пойдет в основном о проверке транзисторов.

Проверку транзисторов в любительских условиях обычно проводят цифровым мультиметром или старым аналоговым авометром.

Проверка транзисторов мультиметром

Большинству современных радиолюбителей знаком универсальный прибор под названием мультиметр. С его помощью возможно измерение постоянных и переменных напряжений и токов, а также сопротивления проводников постоянному току. Один из пределов измерения сопротивлений предназначен для «прозвонки» полупроводников. Как правило, около переключателя в этом положении нарисован символ диода и звучащего динамика.

Перед тем, как производить проверку транзисторов или диодов, следует убедиться в исправности самого прибора. Прежде всего, посмотреть на индикатор заряда батареи, если требуется, то батарею сразу заменить. При включении мультиметра в режим «прозвонки» полупроводников на экране индикатора должна появиться единица в старшем разряде.

Затем проверить исправность щупов прибора, для чего соединить их вместе: на индикаторе высветятся нули, и раздастся звуковой сигнал. Это не напрасное предупреждение, поскольку обрыв проводов в китайских щупах явление довольно распространенное, и об этом забывать не следует.

У радиолюбителей и профессиональных инженеров – электронщиков старшего поколения такой жест (проверка щупов) выполняется машинально, ведь при пользовании стрелочным тестером при каждом переключении в режим измерения сопротивлений приходилось устанавливать стрелку на нулевое деление шкалы.

После того, как указанные проверки произведены, можно приступить к проверке полупроводников, – диодов и транзисторов. Следует обратить внимание на полярность напряжения на щупах. Отрицательный полюс находится на гнезде с надписью «COM» (общий), на гнезде с надписью VΩmA положительный. Чтобы в процессе измерения об этом не забывать, в это гнездо следует вставить щуп красного цвета.

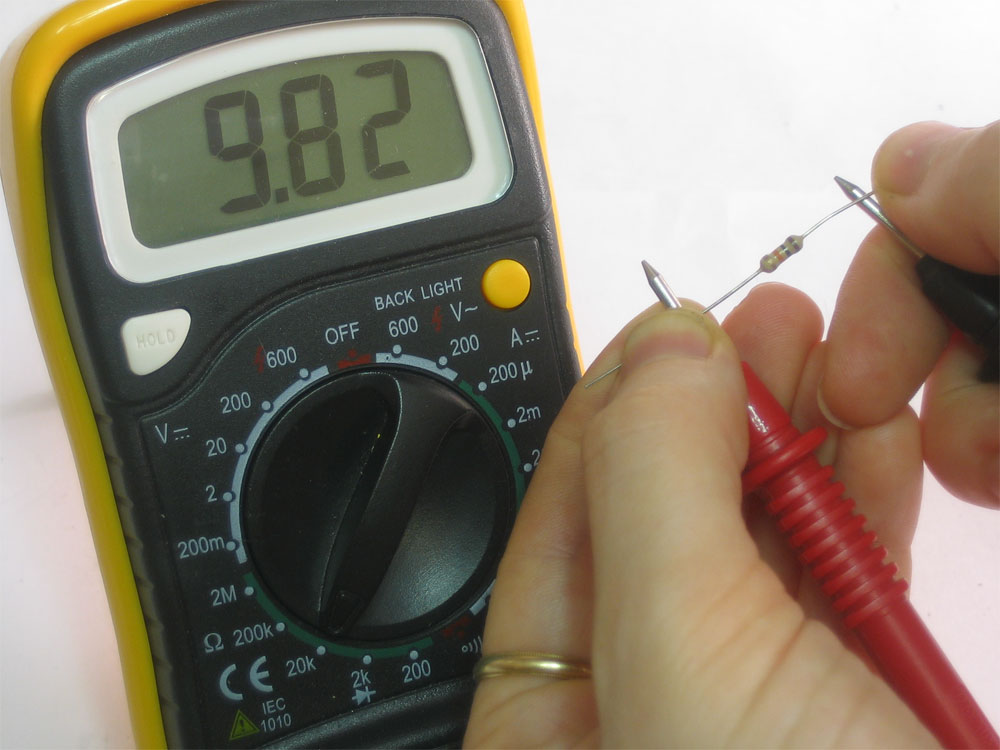

Рисунок 1. Мультиметр

Это замечание не настолько праздное, как может показаться на первый взгляд. Дело в том, что у стрелочных авометров (АмперВольтОмметр) в режиме измерения сопротивлений положительный полюс измерительного напряжения находится на гнезде с маркировкой «минус» или «общий», ну с точностью до наоборот, по сравнению с цифровым мультиметром. Хотя в настоящее время больше используются цифровые мультиметры, стрелочные тестеры применяются до сих пор и в ряде случаев позволяют получить более достоверные результаты. Об этом будет рассказано чуть ниже.

Рисунок 2. Стрелочный авометр

Что показывает мультиметр в режиме «прозвонки»

Проверка диодов

Наиболее простым полупроводниковым элементом является диод, который содержит всего один P-N переход. Основным свойством диода является односторонняя проводимость. Поэтому если положительный полюс мультиметра (красный щуп) подключить к аноду диода, то на индикаторе появятся цифры, показывающие прямое напряжение на P-N переходе в милливольтах.

Для кремниевых диодов это будет порядка 650 – 800 мВ, а для германиевых порядка 180 – 300, как показано на рисунках 4 и 5. Таким образом, по показаниям прибора можно определить полупроводниковый материал, из которого сделан диод. Следует заметить, что эти цифры зависят не только от конкретного диода или транзистора, но еще от температуры, при увеличении которой на 1 градус прямое напряжение падает приблизительно на 2 милливольта. Этот параметр называется температурным коэффициентом напряжения.

Если после этой проверки щупы мультиметра подключить в обратной полярности, то на индикаторе прибора покажется единица в старшем разряде. Такие результаты будут в том случае, если диод оказался исправный. Вот собственно и вся методика проверки полупроводников: в прямом направлении сопротивление незначительно, а в обратном практически бесконечно.

Если же диод «пробит» (анод и катод замкнуты накоротко), то скорей всего раздастся звуковой сигнал, причем в обоих направлениях. В случае, если диод «в обрыве», как ни меняй полярность подключения щупов, на индикаторе, так и будет светиться единица.

Проверка транзисторов

В отличие от диодов транзисторы имеют два P-N перехода, и имеют структуры P-N-P и N-P-N, причем последние встречаются гораздо чаще. В плане проверки с помощью мультиметра транзистор можно рассматривать, как два диода включенных встречно – последовательно, как показано на рисунке 6. Поэтому проверка транзисторов сводится к «прозвонке» переходов база – коллектор и база – эмиттер в прямом и обратном направлении.

Следовательно, все что было сказано чуть выше о проверке диода, полностью справедливо и для исследования переходов транзистора. Даже показания мультиметра будут такие же, как и для диода.

На рисунке 7 показана полярность включения прибора в прямом направлении для «прозвонки» перехода база – эмиттер транзисторов структуры N-P-N: плюсовой щуп мультиметра подключен к выводу базы. Для измерения перехода база – коллектор минусовой вывод прибора следует подключить к выводу коллектора. В данном случае цифра на табло получена при прозвонке перехода база – эмиттер транзистора КТ3102А.

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора.

Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Иногда бывает, что переход коллектор – эмиттер пробит, о чем свидетельствует звуковой сигнал мультиметра, хотя переходы база – эмиттер и база – коллектор «звонятся» как будто нормально!

Проверка транзисторов авометром

Производится также, как и цифровым мультиметром, при этом не следует забывать, что полярность в режиме омметра обратная по сравнению с режимом измерения постоянного напряжения. Чтобы это не забывать в процессе измерений следует красный щуп прибора включать в гнездо со знаком «-», как было показано на рисунке 2.

Авометры, в отличие от цифровых мультиметров, не имеют режима «прозвонки» полупроводников, поэтому в этом плане их показания заметно различаются в зависимости от конкретной модели. Тут уже приходится ориентироваться на собственный опыт, накопленный в процессе работы с прибором. На рисунке 8 показаны результаты измерений с помощью тестера ТЛ4-М.

На рисунке показано, что измерения проводятся на пределе *1Ω. В этом случае лучше ориентироваться на показания не по шкале для измерения сопротивлений, а по верхней равномерной шкале. Видно, что стрелка находится в районе цифры 4. Если измерения производить на пределе *1000Ω, то стрелка окажется между цифрами 8 и 9.

По сравнению с цифровым мультиметром авометр позволяет более точно определить сопротивление участка база – эмиттер, если этот участок зашунтирован низкоомным резистором (R2_32), как показано на рисунке 9. Это фрагмент схемы выходного каскада усилителя фирмы ALTO.

Все попытки измерить сопротивление участка база – эмиттер с помощью мультиметра приводят к звучанию динамика (короткое замыкание), поскольку сопротивление 22Ω воспринимается мультиметром как КЗ. Аналоговый же тестер на пределе измерений *1Ω показывает некоторую разницу при измерении перехода база – эмиттер в обратном направлении.

Еще один приятный нюанс при пользовании стрелочным тестером можно обнаружить, если проводить измерения на пределе *1000Ω. При подключении щупов, естественно с соблюдением полярности (для транзистора структуры N-P-N плюсовой вывод прибора на коллекторе, минус на эмиттере), стрелка прибора с места не двинется, оставаясь на отметке шкалы бесконечность.

Если теперь послюнить указательный палец, как будто для проверки нагрева утюга, и замкнуть этим пальцем выводы базы и коллектора, то стрелка прибора сдвинется с места, указывая на уменьшение сопротивления участка эмиттер – коллектор (транзистор чуть приоткроется). В ряде случаев этот прием позволяет проверить транзистор без выпаивания его из схемы.

Наиболее эффективен указанный метод при проверке составных транзисторов, например КТ 972, КТ973 и т.п. Не следует только забывать, что составные транзисторы часто имеют защитные диоды, включенные параллельно переходу коллектор – эмиттер, причем в обратной полярности. Если транзистор структуры N-P-N, то к его коллектору подключен катод защитного диода. К таким транзисторам можно подключать индуктивную нагрузку, например, обмотки реле. Внутреннее устройство составного транзистора показано на рисунке 10.

Но более достоверные результаты об исправности транзистора можно получить с использованием специального пробника для проверки транзисторов, про который смотрите здесь: Пробник для проверки транзисторов.

Как тестировать транзисторы в гитарном усилителе — FuelRocks

При тестировании транзистора в гитарном усилителе важно сначала определить тип используемого транзистора. В гитарных усилителях используются два основных типа транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET). Каждый тип транзистора имеет свой уникальный набор характеристик и, следовательно, свой собственный набор тестов, которые необходимо выполнить, чтобы определить, правильно ли он работает. BJT — наиболее распространенный тип транзисторов, используемых в гитарных усилителях. Они отвечают за усиление сигнала от звукоснимателей гитары, и их можно найти в секциях предусилителя и усилителя мощности усилителя. Чтобы протестировать BJT, сначала определите клеммы коллектора, базы и эмиттера. Затем с помощью мультиметра, настроенного на сопротивление (Ом), измерьте сопротивление между выводами коллектора и эмиттера. Это должно быть низкое значение сопротивления, обычно в диапазоне нескольких Ом. Затем измерьте сопротивление между выводами базы и эмиттера. Это значение должно быть намного выше, чем сопротивление коллектор-эмиттер, обычно в диапазоне нескольких сотен Ом. Наконец, измерьте сопротивление между клеммами коллектора и базы. Это значение должно быть где-то между значениями сопротивления коллектор-эмиттер и база-эмиттер. Если какое-либо из этих значений выходит за пределы ожидаемого диапазона, скорее всего, транзистор неисправен и его следует заменить. Полевые транзисторы используются в секции усилителя мощности усилителя и отвечают за окончательное усиление сигнала перед его отправкой на динамики. Полевые транзисторы обычно более надежны, чем биполярные транзисторы, и могут выдерживать более высокие напряжения и токи. Однако их также сложнее проверить. Наиболее распространенным способом проверки полевого транзистора является измерение напряжений затвор-исток и сток-исток. Для этого сначала определите клеммы затвора, истока и стока. Затем с помощью мультиметра, настроенного на настройку напряжения (переменного или постоянного тока), измерьте напряжение между клеммами затвора и истока. Это значение должно находиться в диапазоне от 0,5 до 1,5 вольт. Затем измерьте напряжение между выводами стока и истока. Это значение должно находиться в диапазоне от 10 до 20 вольт. Если какое-либо из этих значений выходит за пределы ожидаемого диапазона, скорее всего, транзистор неисправен и его следует заменить.

Электронный транзистор можно использовать в схеме для создания переключателя или усилителя. Функция проверки диодов обычно входит в состав цифровых мультиметров и может использоваться для проверки транзисторов. Составьте список типа транзистора, его местоположения и идентификатора его вывода. Чтобы проверить функциональность транзистора, вы должны подключить его к настройке диода на мультиметре. Базовый вывод транзистора и положительный вывод должны быть соединены. Для начала положительный провод от счетчика должен быть подключен к клемме коллектора. Транзисторы часто не могут нормально работать в течение определенного периода времени, а не в течение долгого времени.

Как проверить транзистор усилителя?

Изображение предоставлено talkelectronics.com

Есть несколько способов проверить транзистор усилителя. Один из способов — использовать омметр для измерения сопротивления между коллектором и эмиттером. Если транзистор исправен, сопротивление должно быть низким. Другой способ — измерить напряжение между коллектором и базой, а также между эмиттером и базой. Напряжение между коллектором и базой должно быть выше напряжения между эмиттером и базой.

Электронный транзистор состоит из двух диодов. Транзисторы являются важной частью схемы, и отказ этих устройств приведет к неисправности. Чтобы определить, устранит ли проблема замена транзисторов в неисправной электронике, выполните их проверку. Вы можете управлять счетчиком, прикоснувшись одним проводом к базовому проводу, а выводом коллектора к счетчику. Внимательно посмотрите на показания и как можно скорее поменяйте местами отведения. бесконечность должна быть видна в одном направлении около 600 и в другом направлении около 400. Существует также вероятность того, что другие электронные компоненты, такие как резистор, будут влиять на показания транзистора.

Транзистор в PNP-транзисторе должен иметь более высокое сопротивление в направлении эмиттер-коллектор (или коллектор-база), чем в направлении коллектор-база.

Как проверить, исправен ли ваш транзистор

Когда транзистор работает хорошо, сопротивление в обоих направлениях низкое. Если транзистор неисправен, его сопротивление будет высоким в одном направлении и низким в другом.

Как проверить, работают ли транзисторы?

Изображение предоставлено: build-electronic-circuits.com

Есть несколько способов проверить, работает ли транзистор. Во-первых, проверить, закорочен ли транзистор или открыт. Для этого вам нужно будет с помощью мультиметра измерить сопротивление между коллектором и эмиттером. Если транзистор закорочен, сопротивление будет очень низким. Если транзистор открыт, сопротивление будет очень высоким. Второй способ проверить, работает ли транзистор, — проверить, проводит ли он ток. Для этого вам нужно будет с помощью мультиметра измерить напряжение между коллектором и эмиттером. Если транзистор проводит ток, напряжение будет очень низким. Если транзистор не проводит ток, напряжение будет очень высоким.

Когда счетчик отрицательный, он ведет к эмиттеру.
Положительные счетчики имеют положительное отношение длины к основанию.
Используется красный щуп с положительным выводом.
Черный щуп дает отрицательный вывод.

Как узнать, неисправен ли транзистор?

Изображение предоставлено: CircuitboardProblems.com

Есть несколько способов определить, неисправен ли транзистор. Один из способов — посмотреть на физическое состояние транзистора. Если он поврежден или обуглен, это, вероятно, плохо. Другой способ — проверить транзистор мультиметром. Если транзистор неисправен, мультиметр покажет очень высокое сопротивление.

Транзисторы используются в усилителях мощности, аудиоусилителях и переключающих преобразователях для обеспечения питания. Транзистор NPN — это тип транзистора, который обычно используется в радиочастотных устройствах. Это активное устройство, которое можно использовать для усиления и переключения действия. В этом уроке мы рассмотрим, как обнаружить неисправный транзистор для биполярного транзистора. Убедитесь, что цифровой мультиметр находится в диодном режиме. Подключите положительный щуп цифрового мультиметра к базе или P или эмиттеру на рисунке выше, если используется тип PNP. Для вариантов германиевых и кремниевых транзисторов диапазон температур транзистора обычно составляет 0-300°C. Если это не так, транзистор в настоящее время не работает должным образом.

Метод проб и ошибок можно использовать, если принципиальная схема недоступна. Типы PNP и NPN имеют разные конфигурации смещения. Транзистор может выйти из строя в результате вышеуказанных тестов. Его стоит заменить. Более подробная информация будет получена из личного опыта. В этой статье мы рассмотрим, что приводит к неисправности транзистора.

Очень вероятно, что транзистор снова выйдет из строя, если он используется в цепи после прохождения проверки диодов. А 9Тест 0005 транзисторного диода можно использовать, чтобы определить, нуждается ли он в замене.

Какие существуют три метода проверки транзисторов?

Существует три метода проверки транзисторов: испытание hFE, испытание на утечку и испытание на усиление. Тест hFE измеряет коэффициент усиления транзистора по току, тест на утечку измеряет ток утечки транзистора, а тест усиления измеряет коэффициент усиления транзистора по напряжению.

Транзистор, как и усилители и переключатели с электронным управлением, представляет собой полупроводниковое устройство. Другими словами, это основной строительный блок современных электронных устройств, таких как компьютеры, сотовые телефоны и другие современные устройства. Транзисторы можно классифицировать следующим образом в зависимости от материала, рабочей частоты, конструкции корпуса и допустимого тока. Транзисторы объединяют два PN-перехода, используя определенную процедуру. Биполярное движение относится к совместному движению электрона и дырки одновременно. Существует комбинированная структура NPN и PNP. Поле- 9Транзистор с эффектом 0005 работает по полевому принципу полупроводника.

Поскольку процесс проводимости происходит только на несущей полевого транзистора (основная несущая), а не на любом другом проводнике, он также известен как униполярный транзистор . Фототранзисторы — это фотоэлектрические устройства с тремя выводами, такие как биполярные или полевые транзисторы. Это эквивалентно или превышает рабочую частоту мощных полевых МОП-транзисторов. Он подходит для оборудования радиолокационной связи, поскольку является высокочастотным и мощным. Большая часть силового электронного оборудования не использует SIT, потому что его сопротивление во включенном состоянии приводит к потере большой мощности, поэтому оно так дорого. Какова область применения кристаллического диода и как его можно использовать в радиочастотных системах? Сначала нужно установить шестерню мультиметра на R 1000 или R 1К, затем последовательно подключить резистор 100 кОм между базой и коллектором.

По мере изменения размера транзистора меняется и его способность к усилению. Стандартный транзистор Дарлингтона имеет два или более коллектора, соединенных вместе, а база и эмиттер имеют несколько точек соединения. В германиевой лампе коллектор и база должны быть разделены не менее чем на 3, что сравнимо с таковым у стандартных кремниевых транзисторов; однако, если транзистор PNP, требуется большее сопротивление. Коллектор транзистора Дарлингтона практически не создает сопротивления по сравнению с эмиттером. Испытываемая трубка может быть повреждена, если измеренное сопротивление меньше или равно нулю. Обратный диод и стабилизирующий резистор используются в схеме защиты мощного датчика Дарлингтона, и эти компоненты могут влиять на данные измерений. В этом разделе мы узнали об общем методе классификации, а также о типах транзисторов, типичных для схемы. В дополнение к оценке производительности кварцевых диодов и кварцевых транзисторов был разработан метод оценки электродов. Наконец, мы рассмотрим обнаружение обычных и высокочастотных мощность транзисторов Дарлингтона , и надеемся, что эта статья будет вам полезна.

Как протестировать выходные транзисторы усилителя

Если вы хотите протестировать выходные транзисторы усилителя , вам необходимо сделать несколько вещей. Во-первых, вам нужно определить, какие транзисторы подключены к выходу усилителя. Как только вы это сделаете, вам нужно отключить источник питания от усилителя. Далее вам нужно будет подать небольшой сигнал на вход усилителя и измерить напряжение на выходе. Наконец, вам нужно сравнить измеренное напряжение с напряжением, которое вы ожидаете увидеть, если транзистор работает правильно.

Аудиоусилители в автомобилях позволяют передавать сигналы от источников входного сигнала, чтобы они отлично воспроизводились на больших динамиках. Когда на усилитель не подается правильное количество энергии, он не будет работать должным образом. Это руководство научит вас, как использовать мультиметр для проверки выхода усилителя. При использовании усилителя рекомендуется установить его на показание напряжения, находящееся в рекомендованном диапазоне. Чтобы выяснить, так ли это, просто найдите предохранитель питания и поместите щупы на оба конца. Неисправный предохранитель является плохим признаком того, что ваш усилитель нуждается в замене. Мелодию 50 Гц можно использовать для сабвуферов, а мелодию 1 кГц можно использовать для усилителей средних и высоких частот.

Генератор сигналов также можно использовать для получения выходной мощности от 50 до 200 Вт. ватты рассчитываются по формуле E2, которая представляет собой напряжение и сопротивление. Вы можете легко проверить выход усилителя с помощью мультиметра. Это используется для сравнения рекомендуемой мощности усилителя с выходным переменным напряжением на его выходных клеммах. Громкое жужжание или искаженные звуки из динамиков могут указывать на то, что усилитель перегорел. Настройка усиления на плохом выходе усилителя может быть важной частью устранения неполадок с неправильным выводом.

Как проверить транзистор

Чтобы проверить транзистор, вам понадобится мультиметр. Сначала установите мультиметр на настройку омметра. Затем прикоснитесь положительным выводом мультиметра к базе транзистора. Прикоснитесь отрицательным выводом мультиметра к коллектору транзистора. Измеритель должен показывать низкое сопротивление. Если мультиметр показывает высокое сопротивление, транзистор неисправен.

Транзисторы, которые стали основой развития электроники в середине 20-го века, сыграли ключевую роль в их быстром росте. Таким образом они смогли заменить электронные лампы, что привело к миниатюризации электронных устройств и машин, которая продолжается и по сей день. Точно так же, как любой другой компонент может выйти из строя или выйти из строя, транзистор тоже может выйти из строя. E — электрон транзистора, B — его база, C — его коллектор, база и коллектор, а 9Биполярные транзисторы 0005 состоят из трех слоев. Транзистор состоит из двух типов, один из которых PNP, а другой NPN, в зависимости от слоев. Транзистор является одним из основных конструктивных элементов электронных схем, наряду с источниками тока, генераторами, стабилизаторами и электронными моментами. Для начала мы должны выполнить следующие шаги: Если мы тестируем в режиме омметра, мы должны использовать тип pnp.

Сначала красный диод на базе соединить с черным диодом на эмиттере, затем мультиметр перевести в соответствующий режим. На дисплее измерителя должно отображаться значение удельного постоянного напряжения в сравнении с данными в технической документации на транзистор. Тестеры используются для тестирования электроники в дополнение к транзисторам, конденсаторам, диодам и широкому спектру других компонентов. Они могут измерять напряжение, сопротивление и множество других параметров и отображать их на своих дисплеях. Обычно они питаются от батареек (обычно 9В или 12В), и имеют высокий уровень автоматической работы. Мы покажем вам, как использовать мультиметр TME для проверки транзистора. Если вы хотите установить тестовый фильтр транзисторов , перейдите в категорию продуктов «Портативные цифровые мультиметры» в каталоге TME. Вы можете рассмотреть возможность приобретения таких продуктов, как Peaktech, B.K Precision, Axiomet или Uni-T, потому что они являются идеальными диагностическими инструментами, которые сокращают время простоя при ремонте.

Из-за утечки тока через транзистор прямое и обратное сопротивления различны. Кроме того, коэффициент усиления транзистора будет ниже, чем у работающего транзистора. Методы проверки транзисторов включают сопротивление перехода. Этот датчик можно использовать для поиска коротких замыканий и открытия транзистора. Если транзистор имеет низкое сопротивление перехода и высокое сопротивление перехода, коэффициент усиления выше.

Проверка транзисторов в цепи с помощью мультиметра

Существует несколько способов проверки транзистора в цепи с помощью мультиметра. Вы можете проверить непрерывность между выводами коллектора и эмиттера при выключенном транзисторе. Если прозвонка есть, то скорее всего неисправен транзистор. Вы также можете проверить напряжение между выводами коллектора и эмиттера при включенном транзисторе. Если напряжения нет, то снова скорее всего неисправен транзистор.

Транзисторы — это полупроводники, которые часто выходят из строя из-за неправильного подключения. Использование мультиметра для проверки транзисторов на цепях является хорошей идеей, если нет визуального эффекта на печатной плате. Кроме того, другие мультиметры могут определять коэффициент усиления транзистора, переводя его в режим hFE. Трассировщик кривых, как и осциллограф, имеет ряд функций в дополнение к временной выборке, развертке по списку и многоканальной развертке. Кривые можно использовать для анализа диода, транзистора и тиристора. Напряжение должно быть установлено в соответствующем диапазоне, необходимо проверить ток коллектора и отрегулировать напряжение. Теперь для NPN-транзисторов положительный и отрицательный выводы можно соединить, поменяв местами выводы, как показано на рис. 1. Очень важно, чтобы транзистор имел надежное соединение.

Неисправный транзистор

Неисправный транзистор — это транзистор, который не работает должным образом. Есть много причин, по которым транзистор может быть неисправен, например, производственный брак, повреждение или неправильное обращение. Если транзистор неисправен, это может вызвать проблемы с работой схемы, в которой он используется.

Проверка диода

Если диод смещен в прямом направлении, необходимо измерить падение напряжения на нем. Когда используется диод с прямым смещением, ток может течь как замкнутый ключ. Когда используется режим проверки диодов мультиметра, между измерительными выводами возникает небольшое напряжение. 9Диод 0003

предназначен для работы в качестве одиночного устройства (с одним направлением протекания тока) с одним направлением протекания (с одним направлением протекания тока). Ожидается, что эти устройства будут иметь очень низкое сопротивление протеканию тока в условиях прямого смещения и чрезвычайно высокое сопротивление в условиях обратного смещения. Сопротивление диода можно измерить с помощью цифрового мультиметра, при этом устройство должно пройти проверку диодов. Чтобы определить, хороший диод или плохой, можно использовать цифровой мультиметр со специальной настройкой. Этот режим можно активировать, повернув переключатель режимов в положение проверки диодов этого измерителя. Выполнение шагов, описанных в предыдущем методе, будет таким же, как и выполнение шагов, описанных в этом методе. Показание напряжения будет отображаться вместо сопротивления, но на этот раз это будет напряжение.

Как проверить транзистор с помощью аналогового и цифрового мультиметра (будь то PNP или NPN)

Как проверить транзистор с помощью аналогового и цифрового мультиметра (будь то PNP или NPN)

Этот пост посвящен устранению неполадок с неизвестным транзистором. Он поможет вам идентифицировать транзистор, будь то PNP или NPN. Это очень легко определить. Здесь я расскажу о процедуре, как это сделать.

A transistor is actually like the figures below,

Fig(a)
Fig(b)
Рис. (c)

Рис. Транзисторы на самом деле представляют собой два диода, соединенных вместе, как показано на рисунках выше. Это почти как проверка диодов. Для транзистора PNP: если подключить плюс мультиметра к базе и минус к эмиттеру и коллектору отдельно, вы увидите показания сопротивления. А для NPN, если вы подключите минус мультиметра к базе и плюс к эмиттеру и коллектору отдельно, вы увидите показание сопротивления. Теперь для проверки транзистора выполните шаг ниже:

  1.  Возьмите мультиметр (цифровой или аналоговый) и установите его в режим измерения сопротивления или режим проверки непрерывности в среднем диапазоне.
  2. Возьмите свой транзистор и пометьте контакты 1, 2 и 3, как вам нравится. Это только для вашей нотации, чтобы описать или идентифицировать. См. рисунок (с).
  3. Теперь просто подключите, как показано ниже, и наблюдайте за показаниями.

а). Положительный (+) мультиметра на 1 и отрицательный (-) на 2;

          б). Положительный (+) мультиметра на 1 и отрицательный (-) на 3;

          c). Положительный (+) мультиметра на 2 и отрицательный (-) на 1;

          d). Положительный (+) мультиметра на 2 и отрицательный (-) на 3;

          e). Положительный (+) мультиметра на 3 и отрицательный (-) на 1;

          f). Мультиметр с плюса (+) до 3 и минус (-) до 2.

Решение:

Если вы получили какие-либо положительные данные для вышеуказанных наблюдений a и b или c и d или e и f из шага 3, убедитесь, что ваш транзистор является транзистором PNP. Потому что с транзистором PNP база будет иметь два диода, обращенных к Это. С другой стороны, если вы получаете какие-либо положительные данные для вышеуказанных a и f или, b и d или, c и e из шага 3, убедитесь, что ваш транзистор является транзистором NPN. Потому что у NPN-транзистора на базе будет два диода, обращенных от него.

Описанная выше процедура основана на использовании омметра. Если у вас есть мультиметр с режимом проверки диодов. Тогда другие критерии могут быть сделаны. Установите мультиметр в режим проверки диодов. подключите, как показано ниже,

(i) контакт 1 к положительному и контакт 2 к отрицательному;
(ii) Контакт 2 к положительному и контакт 1 к отрицательному;
(iii) Контакт 1 к положительному и контакт 3 к отрицательному;
(iv) Контакт 3 к положительному и контакт 1 к отрицательному;
(v) Контакт 2 к положительному и контакт 3 к отрицательному;
(vi) Контакт 3 к положительному и контакт 2 к отрицательному.

Наблюдайте за показаниями. Вы можете видеть показания как вольт. Так как на транзисторе два диода, напряжение можно увидеть примерно 0,7 В (кремниевый) или 0,3 В (германиевый). Если вы получаете значения для наблюдений (i) и (iii) или (ii) и (v) или (iv) и (vi), убедитесь, что ваш транзистор является транзистором PNP.
