Как мультиметром проверить диод на плате: Проверка диодов

Содержание

Диодный мост, как его проверить

Диодный мост — электрическое устройство, предназначенное для преобразования («выпрямления») переменного тока в пульсирующий (постоянный).

Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно получить питание постоянным напряжением независимо от мощности прибора, потребляемого тока или величины напряжения.

Устройство

Для выпрямления однофазного напряжения используют схему Гретца из четырёх диодов. Если в схеме стоит трансформатор с отводом от средней точки используют схему из двух диодов.

Мостом называется именно включение четырёх диодов.

Диодный мост может быть выполнен в одном корпусе, а может быть из дискретных диодов, то есть отдельных. Входом диодного моста называют точки подключения переменного напряжения, а выходом — точки с которых снимают постоянное.

Переменное напряжение подают в точки, в которых соединены анод с катодом диодов. На выходе получают плюс и минус, при этом с точки соединения катодов снимают положительный полюс, т.е. плюс питания, а точка соединения анодов является минусом.

На приведенном рисунке изображена схема диодного моста, где мест подключения переменного напряжения обозначены «AC ~», а выход постоянного «+» и «-«.

Некоторые новички наивно предполагают, исходя из принципа обратимости электрических машин, что подав постоянку на мост на оставшихся контактах они получат переменку. Это не так, это не электрическая машина и здесь нужен преобразователь.

На современных диодных мостах контакты помечены также: вход переменки «AC» или «~», а выход по стоянки «+» и «-«. Совместим схему с изображением реального моста, чтобы разобраться, как это выглядит на практике.

Где устанавливают

Диодный мост обычно установлен на входе цепи питания, если выпрямляется сетевое напряжение 220В, такое решение применяется в импульсных блоках питания, в том числе компьютерного блока питания. Либо во вторичной обмотке трансформатора, такое включение применяется в обычных блоках питания, например маломощной магнитолы для дома или старого телевизора.

В современных блоках питания чаще используются импульсные схемы, в них диодный мост выпрямляет именно сетевое напряжение, а трансформатором управляют полупроводниковые ключи (транзисторы).

Будьте осторожны:

Если диодный мост стоит на входе по линии 220В, то на его выходе пульсирующее или сглаженное (если есть фильтрующий конденсатор) постоянное по знаку напряжение амплитудой в 310В. В любом случае выпрямленное напряжение увеличивается, относительно переменного.

Тоже касается и остаточного заряда фильтрующих электролитических конденсаторов, они могут биться током, даже когда питание на плату блока питания не подаётся. Их нужно предварительно разряжать лампой накаливания или резистором.

Не стоит разряжать емкость закорачиванием железным инструментом: вас может ударить током, вы можете повредить конденсаторы или дорожки платы.

Приступим к проверке диодного моста

Я буду рассуждать на примере типовой ситуации. Есть нерабочее устройство и его нужно отремонтировать.

Вы решили отремонтировать устройство, при разборке увидели на плате перегоревший предохранитель, защитный резистор или дорожку на печатной плате.

После замены сгоревшего элемента и восстановления дорожки не спешите включать. Начинающие электронщики любят делать «жучки» вместо предохранителя, тогда, тем более, нельзя включать плату.

Если предохранитель вышел из строя не случайно, а из-за проблем на плате блока питания вы получите повторное перегорание предохранителя. А если вместо него поставили жучек, то это включение сопроводить зрелищный фейерверк, возможное повреждение провода или розетки, выбитые пробки и автоматы.

Если пробит диодный мост, то после предохранителя на плате будет КЗ. Чтобы проверить диодный мост на пробой без мультиметра пользуйтесь проверенным способом: подключайте сомнительные блоки пиатния, через лампу накаливания на 40-100 Вт 220В. Она выполнит роль ограничителя тока и плата не повредится, и предохранитель не перегорит. Лампу подключают в разрыв одного из питающих кабелей 220В.

Если диодный мост пробит — лампа засветится в полный накал.

Это достаточно приблизительный способ диагностики диодного моста без мультиметра. Лампа может засветиться и при исправном мосте, если КЗ находится в схеме после него. Проверить диодный мост на обрыв без мультиметра можно и с помощью индикаторной отвёртки, на его выходе, как уже было сказано, должно быть высокое напряжение, если он установлен на линии 220В, неоновый индикатор в отвёртке должен засветиться.

Проверка диодного моста мультиметром

Любую деталь в электрической схеме нужно выпаивать перед её проверкой и прозвонкой. Можно, конечно, проверить и на плате, но есть вероятность получить ложные результаты измерений.

Также если вы будете прозванивать мост со стороны дорожек и контактных площадок на плате, есть вероятность отсутствия электрического контакта при визуально нормальной пайке. В тоже время, если диодный мост собран на плате из отдельных диодов, его зачастую удобно проверять, не выпаивая из плат, с её лицевой стороны. В таком случае вы получаете удобный доступ к металлическим ножкам диода.

Вам понадобится любой цифровой мультиметр, например самый дешёвый и распространенный типа dt-830. Включите режим прозвонки диодов, вы его можете найти по пиктограмме с условным его обозначением.

Часто этот режим совмещён с режимом звуковой прозвонки. Любая прозвонка и большинство омметров состоит из пары щупов, один из которых является плюсом, а второй — минусом. На мультиметра чаще всего красный щуп принимается за плюс, а чёрный за минус.

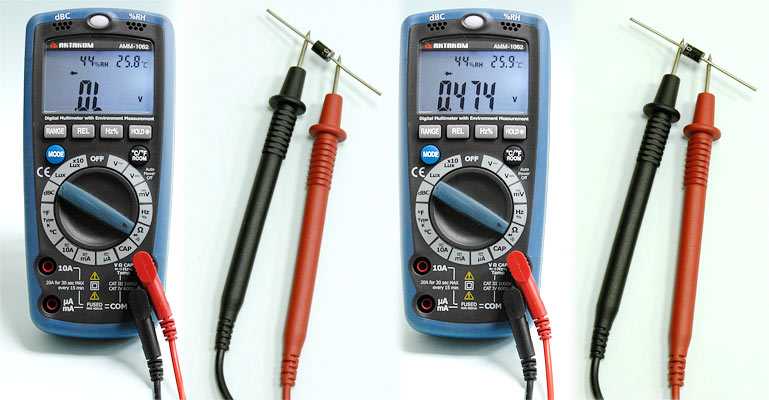

Как известно — диод проводит ток в одну сторону. При этом протекание тока возможно только при подключении положительного щупа (плюса) к аноду, а отрицательного к катоду. Тогда при проверке мультиметром в этом режиме силового кремниевого диода на дисплее отображаются цифры в диапазоне 500…700.

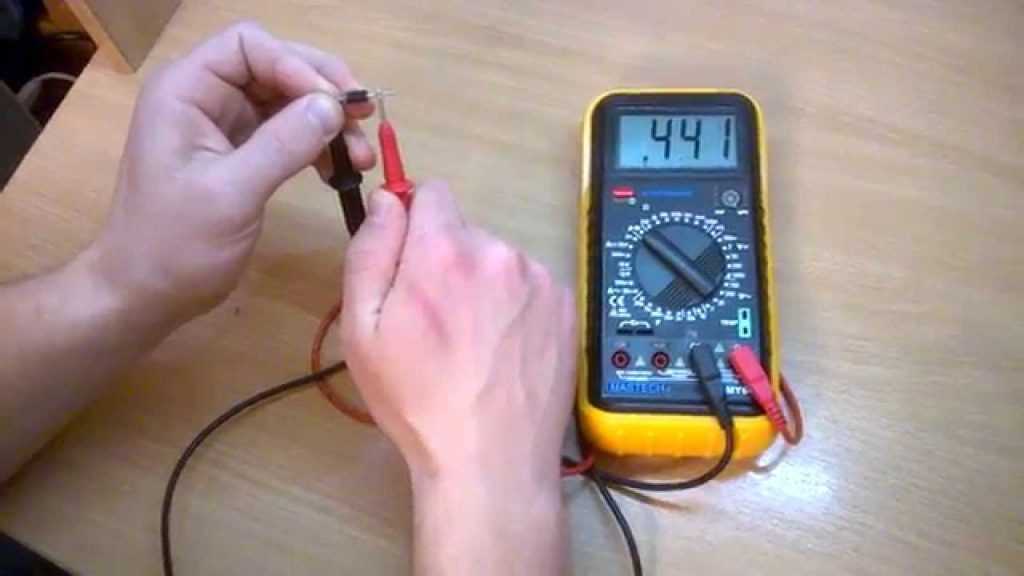

Это количество милливольт, которое падает на pn-переходе. Если вы увидели эти значения — диод уже наполовину исправен. Если цифры большие или у левой стороны экрана появилась единица и больше ничего — диод в обрыве. Если сработала звуковая прозвонка или на экране около 0 — диод пробит.

Теперь нужно определить, не проходит ли ток в обратном направлении. Для этого меняем щупы местами, на экране либо должно быть значение много больше 1000, порядка 1500, либо единица у левой стороны экрана — так обозначается большое значение, выходящее за пределы измерений. Если значения маленькие — диод неисправен, он пробит.

Если оба замера совпали с описанными — с диодом все в порядке.

Таким образом проверяют диодный мост из отдельных диодов.

У диодов Шоттки падение напряжения от 0.3В, то есть при проверке на экране мультиметра высветится цифра порядка 300-500.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Проверка диодного моста в корпусе мультиметром

Я начал статью с описания точек, куда подключается переменка и откуда снимается постоянка неспроста. Это поможет при его проверке, давайте разберемся!

Сразу оговорюсь, что черный щуп вставлен в разъём «COM» на мультиметре.

Ставим черный щуп мультиметра на контакт, помеченный как «+», а красным попеременно касаемся контактов «~» к которым подключают переменное напряжение по очереди. В обоих случаях на экране вы должны увидеть падение напряжения на прямовключенном pn-переходе, т.е. цифры около 600, если диод исправен. Поменяв щупы местами, если выпрямитель исправен, вы увидите большие значения или единицу.

На некоторых мультиметрах вместо единицы используют символы 0L.

Проверяем вторую пару диодов. Для этого красный щуп ставим на вывод «-» диодного моста, а красным по очереди касаемся выводов «~», вы должны увидеть на экране мультиметра значения прямого падения — около 600 при касании любого из контактов со знаком «~» (AC). Меняем щупы местами — на экране больше значения или бесконечность. Если что-то отличается, то диодный мост нужно заменить.

Быстрая проверка диодного моста

Иногда возникает необходимость экспресс проверки диодного моста, это можно сделать тремя касаниями щупов мультиметра к мосту. Можно проводить её не выпаивая мост из платы.

Первое положение щупов: ставим оба щупа между выводами для подключения переменного напряжения (на вход) «~». Если диодный мост пробит — сработает прозвонка, а если её нет, то на экране мультиметра значения устремятся к нулю.

Второе положение щупов: красный щуп ставим на вывод со знаком «-«, а черный на вывод со знаком «+», если диоды исправны — на экране мультиметра будут цифры в двое больше прямого падения на диоде, то есть 1200-1400 мВ. Если на экране около 600 — значит один диод пробит, и вы видите падение напряжения на одном оставшемся.

На рисунке ниже вы видите, как течет ток при такой проверке подумайте, почему получаются такие результаты.

Однако если один из диодов в обрыве ток потечет по уцелевшей ветви и на экране будут условно-исправные значения.

Третье положение щупов — красный щуп на вывод со знаком «-«, а черный на вывод со знаком «+», тогда на экране мультиметра будут такие же результаты как при проверке диода подключенного в обратном направлении (бесконечность). Если сработала прозвонка или на экране маленькие значения (от нуля до сотен) – значит, мост пробит.

Такая проверка эффективна, но не даст такой достоверности как описанная в предыдущем пункте статьи. Если устройство все равно не работает и на выходе диодного моста отсутствует напряжение, то выпаяйте мост и повторно проверьте его.

Проверка другими средствами

Если у вас нет мультиметра, но у вас есть советский тестер или, как его еще называют «цешка» или какой-нибудь Омметр с пределом измерения до десятка кОм можно использовать и эти стрелочные приборы.

Логика проверки такая же самая, только в прямом включении стрелка будет указывать низкие сопротивления, а в обратном включении диода — высокое.

Если у вас и этого нет — вам поможет любая батарейка или несколько батареек с выходным напряжением больше пары вольт и лампочка накаливания (можно и светодиодом и кроной, батарейкой на 9В). Взгляните на картинку, и вам все станет ясно.

Заключение

Проверка диодного моста — базовый навык для тех, кто занимается ремонтом радиоэлектронной аппаратуры и электроприборов и для тех, кто хочет этому научиться. Для этого нужен минимальный набор инструментов, но хорошие понимание не только способа проверки, а и самой логики работы моста.

Использование мультиметра, цешки или прозвонки не меняет конечного результата при правильном проведении измерений. Однако на моей практике случалось так, что прибор показывал исправность диодного моста, а в реальности он не работал.

Возможно он «пробивался» под большим напряжением, чем на клеммах прибора, которым я проводил проверку. Поэтому самым точным способом «посмотреть» процессы, происходящие в схеме — это осциллограф.

В автоэлектрике, например по одной только осциллограмме напряжения в линии можно определить исправность диодного моста генератора, причем специалист может даже определить, что конкретно произошло — пробой или обрыв.

Ранее ЭлектроВести писали, что правительство Пакистана через Управление по развитию водных ресурсов и энергетики (WAPDA) заключило контракт на сумму 442 миллиарда пакистанских рупий (2,8 миллиарда долларов США) с совместным предприятием, созданным китайской государственной компанией Power China (70%) и дочерней компанией пакистанских вооруженных сил Frontiers Work (30%) для реализации гидроэнергетического проекта Диамер-Баша (Diamer-Basha) мощностью 4,5 ГВт на реке Инд.

По материалам: electrik.info.

Как проверить диод на работоспособность при помощи мультиметра

Содержание:

Как проверить светодиод? Обычно, тестирование этой радиодетали не имеет особых сложностей и может легко проведено в домашних условиях подручными измерительными приборами. Для питания этих радиодеталей необходимо маленькое напряжение, около 1,5 В. Некоторым моделям в зависимости от мощности и спектра эта величина может отличаться, но не на много. Основная сложность в том, чтобы проверить светодиод состоит в необходимости его выпаивания, что не всегда возможно из-за плотной компоновки схемы. Такая процедура может повредить соседние радиодетали.

Для этого можно сделать специальное устройство, например, щуп, который идет в комплектации с мультиметром для этих целей подходит плохо. В статье будут описаны все возможности определения работоспособности светодиода. Также в статье есть полезные видео ролики и дополнительный материал по этой теме.

Проверка светодиодов тестером.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

Таблица использования светодиодных источников с разной температурой свечения.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток. Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Материал в тему: устройство подстроечного резистора.

Как определить параметры светодиода по внешнему виду?

Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.

[stextbox id=’info’]Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).[/stextbox]

Способ 1

Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.

Светодиоды.

Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.

Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь. Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

Как определить параметры светодиода мультиметром?

Теперь, когда мы знаем, что номинальный ток многих светодиодов 20 мА, то достаточно просто определить их напряжение опытным путем. Для этого нам понадобится блок питания с регулировкой напряжения и мультиметр. Соединяем последовательно блок питания со светодиодом и мультиметром, предварительно установленным в режим измерения тока. Блок питания изначально должен быть установлен на минимальное значение. Далее, изменяя величину подводимого к светодиоду напряжения, устанавливаем по показанию мультиметра ток 20 мА. После этого фиксируем значение величины подводимого напряжения либо по штатному вольтметру блока питания либо с помощью мультиметра, установленного в режим измерения напряжения.

Материал в тему: все о переменном конденсаторе.

Для страховки светодиода лучше последовательно к нему подсоединить резистор ом на 300. Но в этому случае напряжение необходимо фиксировать непосредственно на нем. Поскольку не у всех есть блок питания с регулировкой напряжения, то можно определять параметры и исправность маломощных светодиодов с помощью следующих элементов:

Крона (батарейка на 9 В).
Резистор ом на 200.
Переменный резистор, он же потенциометр на 1 кОм.
Мультиметр.

Испытуемый светодиод соединяем последовательно с постоянным резисторов, потом с переменным, далее с кроной и щупами мультиметра, установленного в режим измерения постоянного тока. Очередность соединения всех элементов не имеет никакого значения, поскольку цепь последовательная, а это значит, что через все компоненты протекает один и тот же ток. Изначально переменным резистором следует установить минимальное напряжение, а потом постепенно увеличивать до тех пор, пока ток не достигнет 20 мА. После этого выполняется измерение напряжения.

Мультитестер для проверки светодиода

С помощью рассмотренного способа не получится определить параметры мощного светодиода вследствие протекания значительного тока через резисторы. В результате чего последние могут перегреться. Однако определить исправность его вполне возможно.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

Установить переключатель тестера в режим проверки диодов.
Подключить щупы мультиметра к контактам проверяемого элемента.
При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники. Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки. Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой. Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода. Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше. Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Ремонт светодиодной ленты.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате. Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

[stextbox id=’info’]Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.[/stextbox]

Заключение

Более подробно о методах проверки светодиодов можно узнать из статьи Изменение характеристик светодиодов. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.obinstrumente.ru

www.morflot.su

www.diodov.net

www.electroadvice.ru

ПрактикаКак проверить стабилитрон на работоспособность

ПрактикаСобираем повышающий трансформатор собственными руками

Как проверить печатную плату с помощью мультиметра

20 мая 2021 г. , Размещено Absolute Electronics Services, В печатной плате, Без комментариев о том, как проверить печатную плату с помощью мультиметра

Уведомление : Неопределенная переменная: icon_position в /home2/mitali5749/public_html/wp-content/plugins/wpi-designer-button-shortcode/wpi-designer-button-shortcode.php на линии 622

Мультиметр и схема доски — две вещи, которые идут рука об руку. В то время как первый используется для устранения неполадок, печатные платы, с другой стороны, используются в различном электрическом оборудовании. Одна из основных причин, по которой мультиметры широко используются сегодня, заключается в том, что они могут очень легко находить неисправности в электрооборудовании.

Запросить бесплатное предложение сейчас или WhatsApp для быстрого запроса

Сегодня мультиметры выпускаются в двух вариантах: аналоговом и цифровом. Однако когда дело доходит до проверки печатной платы мультиметром, возникает много несоответствий. Не многие это знают, но перед тем, как использовать мультиметр для поиска неисправностей в цепи, необходимо иметь немного знаний об электрических типах оборудования.

Только после этого вы сможете отследить ошибки и применить для этого логический подход. Но главный вопрос, который возникает, это как проверить печатную плату с помощью мультиметра. Сегодня с появлением науки и техники появилось много видов оборудования, которое постепенно усложняет нашу работу.

Даже если вы не знакомы с основами электрической печатной платы и мультиметра, вы можете легко научиться тому же с помощью этого блога. Ниже мы описали различные шаги, которые можно использовать для проверки печатной платы с помощью мультиметра.

Руководство по тестированию печатной платы с помощью мультиметра:

Шаг 1: Подключение :

Это первый и основной этап тестирования печатной платы. Чтобы этот шаг сработал, вам сначала нужно соблюдать полярность, а затем проверить мультиметр. Каждый мультиметр поставляется с двумя типами щупов, а именно красным и черным. В то время как красный — это положительный щуп, черный — это гнездо на конце провода щупа.

Шаг 2: Тестирование :

Вот критический шаг, на котором вам нужно сначала выбрать функцию мультиметра, чтобы проверить печатную плату. Мультиметры смоделированы таким образом, что они могут измерять как напряжение, так и сопротивление. Если вам необходимо проверить мощность или напряжение, поверните функциональную ручку или выберите напряжение переменного или постоянного тока. Печатная плата и общее напряжение будут отображаться на устройстве.

Шаг 3: Проверка :

Все мы знаем, что печатные платы состоят из множества компонентов и размещаются внутри электрического устройства. Таким образом, чтобы узнать, все ли части работают синхронно друг с другом, сначала нужно отключить устройство и корпус. Затем включите его и убедитесь, что вы не касаетесь проводов.

Подробнее: — Внутрисхемное тестирование

Шаг 4: Измерение напряжения и сопротивления:

Следующее, что нужно сделать с помощью мультиметра, это проверить напряжение и сопротивление. Чтобы этот шаг прошел гладко, вам нужно сначала выполнить базовый тест. Чтобы правильно проверить плату , прикоснитесь щупами мультиметра к контрольным точкам, имеющимся на плате.

Во время выполнения этого шага убедитесь, что ваши руки находятся на пластиковой части щупов. Затем вы можете перейти к проверке напряжения или сопротивления. При измерении сопротивления резисторов подсоедините один щуп к концу каждого резистора.

Шаг 5: Проверка окончательного результата

Все мы знаем, что мультиметры используются для проверки работоспособности печатной платы. Таким образом, чтобы проверить и убедиться, что все компоненты работают правильно, повторите шаги с 1 по 4 для каждого компонента, присутствующего на плате.

Таким образом можно выделить все неисправные компоненты на плате. Всегда помните, что вы должны действовать систематически, чтобы все получилось. С первого раза, когда обнаруживается неправильное напряжение для проверки выходных контактов предыдущего компонента, каждый шаг должен выполняться очень внимательно.

Устранение неполадок печатной платы очень важно в наши дни. Это связано с тем, что с ростом спроса на электроприборы увеличилось и предложение печатных плат. Таким образом, незначительное отвлечение внимания на плате может привести к ее неработоспособности или повреждению компонентов. Это легко отследить с помощью мультиметра.

Поскольку устройство снабжено двумя датчиками, это делает весь процесс устранения неполадок печатной платы очень простым.

Заключение :

Тестирование печатной платы в первую очередь важно для электрических устройств. Это потому, что с помощью мультиметра можно провести всестороннее тестирование без каких-либо повреждений. Более того, все компоненты, такие как резисторы, конденсаторы и транзисторы, можно проверить, не снимая их физически с платы.

Введение миллиметров упростило этот процесс для техников. Таким образом, для всех тех, кто стремится к сложному решению при тестировании печатных плат, описанные выше шаги помогут вам во всех отношениях. Проверьте все пункты, перечисленные выше, и упростите общее тестирование печатной платы.

Запросите бесплатное предложение Nowor Whatsapp для быстрого запроса

← Процесс производства жгутов проводов для инженеров-электронщиков
Что такое низкотемпературная паяльная паста? – Подробное руководство →

Проверка электрических компонентов с помощью мультиметра

При работе с электрическими компонентами или в электрическом окружении устранение неисправностей и проверка устройств для оценки их состояния жизненно важны для поддержания безопасного и эффективного рабочего места. Мультиметры являются одним из наиболее распространенных инструментов, используемых для проверки электрических компонентов, и имеют жизненно важное значение для любого набора инструментов. Как аналоговые, так и цифровые мультиметры могут давать различные показания; в этом руководстве мы рассмотрим основные инструкции по тестированию электрических компонентов с помощью цифрового мультиметра.

Здесь мы расскажем все, что вам нужно знать об использовании мультиметра, а также о проведении безопасных испытаний и поиске и устранении неисправностей с помощью рабочих столов ESD, а также в электротехнической лаборатории или среде с чувствительной электроникой.

Что такое мультиметр?

Мультиметр — это инструмент, используемый для измерения нескольких функций электрического компонента для оценки его состояния. Мультиметры используются для устранения неполадок в электронике, обнаруживая, где проблемы с подключением могут лежать в данной электронике, и диагностируя тип проблемы или, по крайней мере, указывая техническому специалисту, каким должен быть их следующий шаг. Среди различных функций мультиметры чаще всего используются для проверки целостности цепи, сопротивления и напряжения:

Целостность

Тест на непрерывность проводится для определения того, электрически соединены ли два элемента, позволяя ли электрическому току течь от одного к другому. При проверке непрерывности вы размещаете щупы мультиметра с обеих сторон компонента. Если результирующее показание равно или около «0», компонент является непрерывным. Показание «1» или «разомкнутый контур» указывает на то, что компонент не является непрерывным и не пропускает электричество через него.

Сопротивление

Испытание на сопротивление выполняется, чтобы определить, сколько тока теряется во время его прохождения через электрический компонент. Различные детали и компоненты имеют разную прочность, поэтому перед тем, как протестировать деталь, необходимо знать, какое сопротивление должно иметь . Всегда отключайте любое устройство или компонент от источника энергии перед проверкой сопротивления. Как и при измерении непрерывности, проверка сопротивления включает в себя размещение щупов мультиметра по обе стороны от компонента для получения показаний.

Напряжение

Испытание напряжением проводится для оценки силы электрического тока. Как и при проверке сопротивления, проверка напряжения требует, чтобы вы заранее знали ожидаемый диапазон напряжения, чтобы правильно настроить мультиметр и узнать, указывают ли показания на проблему или нет. Процесс проверки напряжения аналогичен другим проверкам мультиметра, но отдельные мультиметры могут поставляться со специальными инструкциями.

Использование мультиметра

Мультиметры позволяют легко автоматически проверять состояние различных электрических компонентов, но для получения наиболее точных показаний вам потребуется научиться правильно настраивать и использовать мультиметр. Сначала определите, какой тип теста вы выполняете, и выберите соответствующую настройку. Если вы проверяете сопротивление, вам нужно будет выбрать параметр «Ом», тогда как вам нужно будет выбрать переменный или постоянный ток, если вы измеряете напряжение.

При использовании мультиметра самым важным шагом, о котором следует помнить, является выбор напряжения или диапазона, который будет выше ожидаемого значения компонента, который вы планируете тестировать. Это обеспечит точность показаний и поможет сохранить инструменты и оборудование в безопасности. Наконец, перед разборкой всегда отключайте любое устройство, которое вы планируете тестировать или устранять неполадки, от источника питания.

Проверка электрических компонентов

Электрические устройства могут выйти из строя или выйти из строя в огромном количестве мест, поэтому иногда бывает трудно найти источник проблемы. С помощью таких инструментов, как мультиметр, вы можете тестировать отдельные компоненты устройства, помогая точно определить проблему, протестировать компоненты перед использованием, выполнить плановое тестирование и ремонт и многое другое.

Аккумулятор

Перед заменой компонентов или капитальным ремонтом устройства большинство технических специалистов в первую очередь проверяют аккумулятор устройства. Используя мультиметр для проверки напряжения батареи, вы можете определить, полностью ли она заряжена, нуждается ли она в зарядке, сгорела ли, вот-вот сгорит и так далее. Проверяя аккумулятор на предмет напряжения, вы можете исключить определенные проблемы с электричеством, отслеживать необходимость замены аккумуляторов и обеспечивать правильное питание ваших устройств.

Кабели и провода

Кабели и провода должны быть проверены перед использованием или добавлением к устройству, но также могут быть проверены после того, как они уже установлены. Кабели проверяют на непрерывность, оценивая их способность направлять электрический заряд и передавать его из одного места в другое.

Конденсаторы и катушки индуктивности

Первым шагом при проверке конденсатора или катушки индуктивности является проверка их разрядки. Настройте мультиметр на измерение Ом и подключите щупы к клеммам. Если счетчик показывает «открытая линия», устройство находится в хорошем состоянии. Если изменений нет и показания счетчика не появляются, значит, прибор неисправен.

Диоды

Отключите диод от источника питания и убедитесь, что он разряжен. Установите мультиметр на «проверку диода» и подключите щупы мультиметра к выводам диода. Проверьте и обратите внимание на чтение. Затем поменяйте местами тестовые щупы и повторите проверку, также отметив это показание.

Если первое показание показывает 0,5–0,8 В (кремниевый) или 0,2–0,3 В (германиевый), диод исправен. Если в обратном тесте отображается OL (открытая линия), подтверждается, что диод находится в хорошем состоянии. Если показания показывают OL в обоих направлениях, диод неисправен. Если измеритель показывает показания около 0,4 В в обоих направлениях, диод коротит и его необходимо заменить.

Предохранитель

Соедините щупы мультиметра с предохранителем и установите мультиметр в режим «сопротивления». Если показание показывает 0, предохранитель исправен. Если показание показывает «бесконечность», это указывает на проблему, и может потребоваться замена предохранителя.

Светодиоды

Сначала отключите светодиод от источника питания. Установите мультиметр на «проверку диодов» и подключите щупы к клемме светодиода. Если светодиод светится, то он исправен, любой другой результат указывает на неисправность или отсутствие заряда.

Реле

Установите мультиметр на «непрерывность», затем подсоедините щупы мультиметра к клеммам катушки реле. Если мультиметр издает звук или показывает какие-либо показания непрерывности, катушка в хорошем состоянии. Если счетчик не показывает никаких изменений или не показывает непрерывности, реле повреждено и нуждается в замене.

Резисторы

Установите мультиметр на «сопротивление», затем присоедините щупы мультиметра к обоим концам резистора. Если измеритель показывает точное значение сопротивления fo с допуском в процентах, резистор находится в хорошем состоянии. Если счетчик показывает «бесконечность», это может быть дефект или резистор сломан и его необходимо заменить.

Переключатели и кнопки

Установите переключатель или кнопку в положение ON. Установите мультиметр на «сопротивление», затем подключите щупы мультиметра к обеим клеммам переключателя или кнопки. Этот тест должен дать показания «0». Затем нажмите кнопку или поверните переключатель, чтобы перевести его в положение OFF, затем повторите проверку. Этот тест должен дать показание «бесконечность».

Если оба теста дают показание 0 или оба теста дают показание бесконечности, переключатель или кнопка неисправны и нуждаются в замене.

Транзисторы

С помощью мультиметра можно проверить базу, коллектор и эмиттер транзистора. Ознакомьтесь с этим руководством для полного описания каждого из этих тестов.
